Schuifpoort op een helling, zelf geplaatst - Stará Turá
Gebruikte componenten:
CP-80-6 C-profiel 80x80x5 mm, lengte 6 m
V-02-01 Verstelbare zwenkbare poortwagen met 5 nylon rollen en montageplaat
DK-2-90 Opvangbeugel met rollen - onderste aanslag
SN-1-80 Onderste oploop
UB-1-40G Bovenste poortaanslag met rollen
ZC-19 Zwarte vierkante afdekkap
R-2 Geleiderol

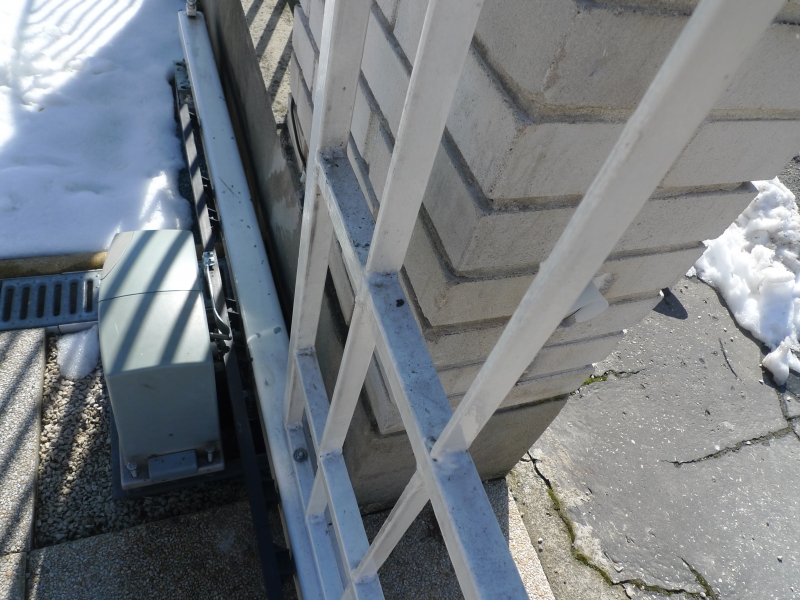

NICE-RB600-KIT Aandrijfset voor schuifpoorten tot 600 kg, NICE Robus
LZ-1 Tandheugel met metalen versteviging

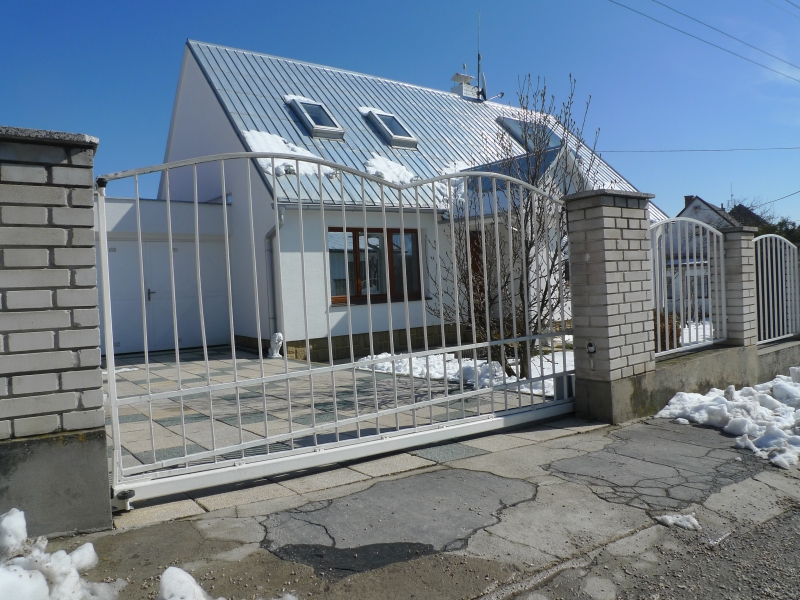

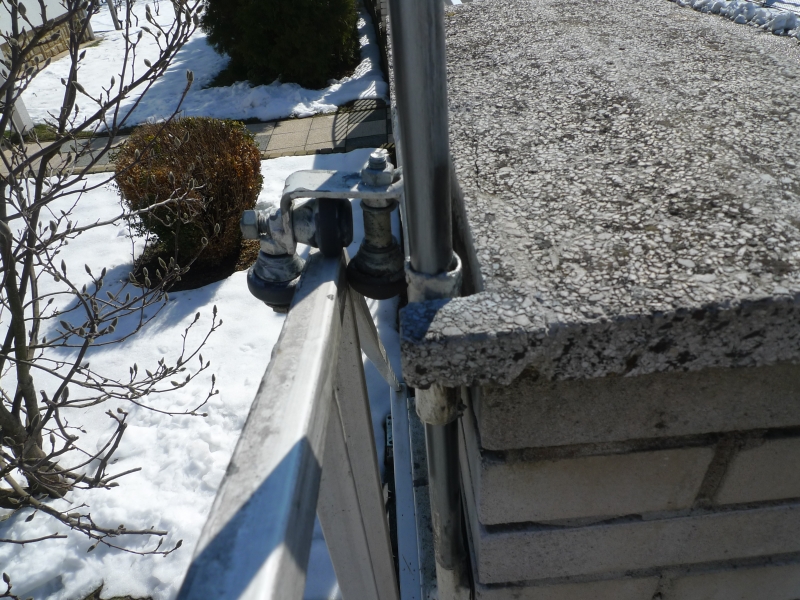

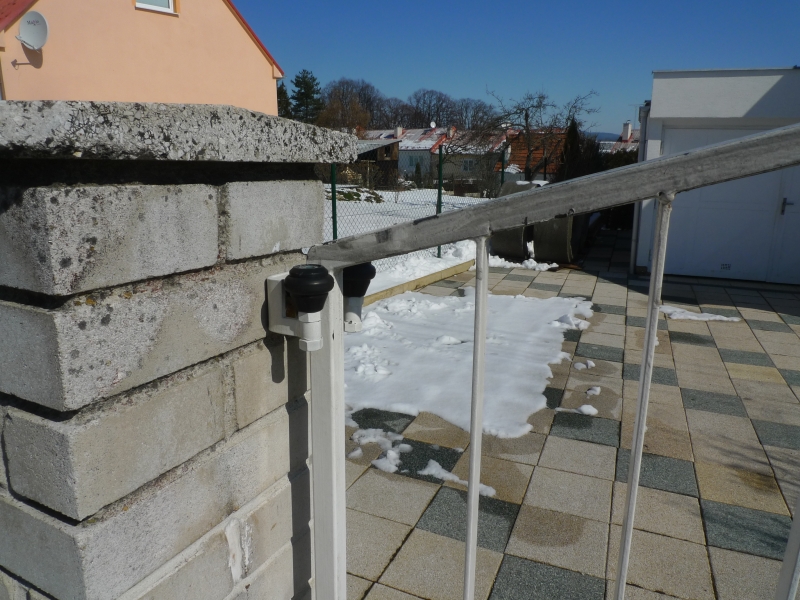

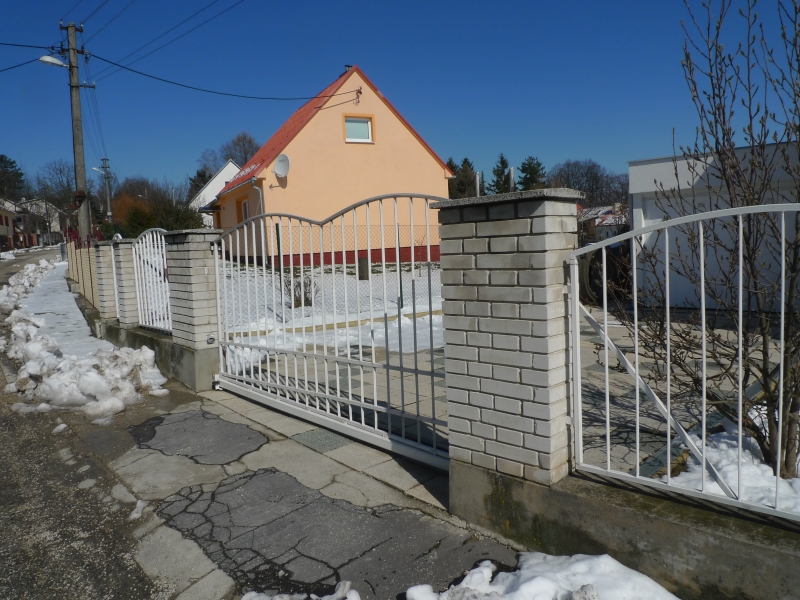

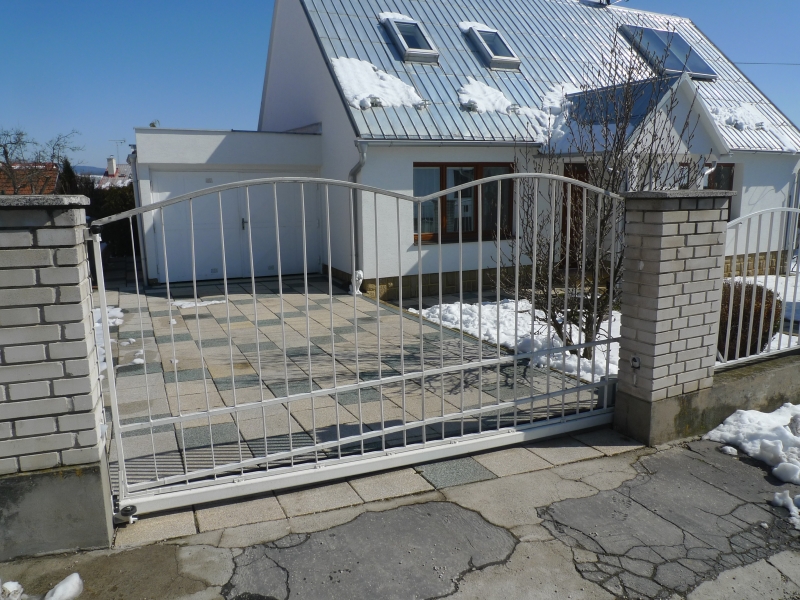

Zelfdragende schuifpoort op een helling. De poortvleugel heeft geen exacte rechthoekige vorm, maar is aangepast zodat de bovenkant van de poort recht loopt. De poortconstructie is niet aan het C-profiel vastgelast, maar vastgeschroefd. Een ander bijzonder kenmerk is de bovenste geleiding van de poort, die de klant zelf heeft gemaakt. De R-2-rollen bewegen omhoog en omlaag en volgen de bogen aan de bovenkant van de poort.
