Opvouwbare hangarhangdeur

Systeem voor een vouwende hangpoort is een geschikte oplossing voor een poort waarbij de ruimte optimaal moet worden benut en het poortmechanisme bovendien niet buiten de toegang mag uitsteken. Geschikt voor hangars, productiehallen en opslagruimten waar bredere toegangopeningen nodig zijn.

Het voordeel van deze oplossing is dat u geen ruimte nodig hebt om de poort opzij te schuiven. Vouwende hangpoorten voor hangars openen horizontaal en vouwen naar één kant samen, waardoor waardevolle ruimte vóór en achter de poort vrijkomt.

Het schuifmechanisme van de poort bestaat uit C-profiel, een ophangrolwagen met scharnier aan de bovenkant van de poort. De onderste geleiding verhoogt de stabiliteit, samen met de onderste geleiderail.. Het dubbele scharnier verbindt de afzonderlijke poortsegmenten. Een handgreep of hefboomsluiting voorkomt dat de poort opengaat.

Dankzij de slijtvaste materialen en de hoogwaardige scharnieren en lagers is er weinig onderhoud nodig.

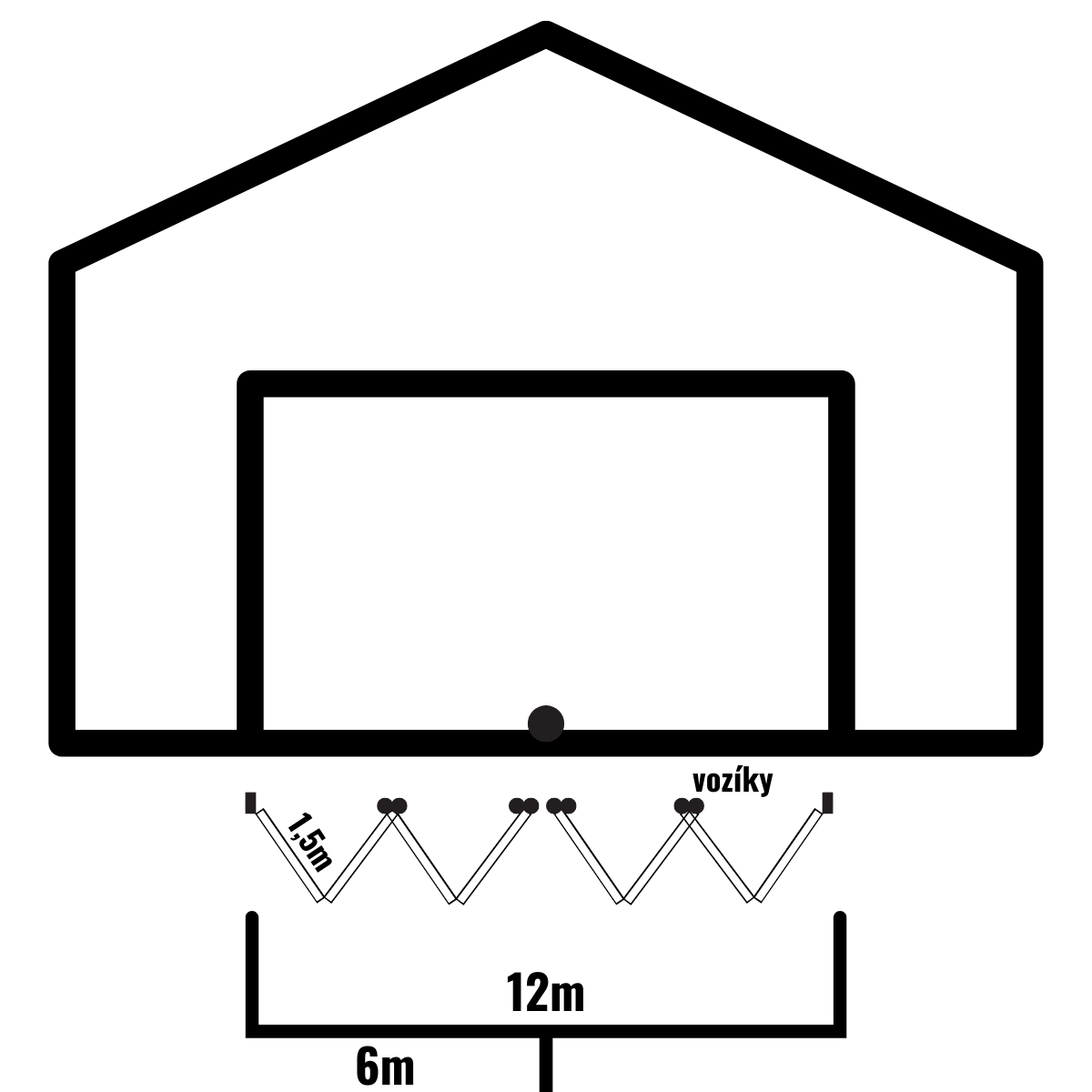

Een voorbeeld om het benodigde aantal onderdelen beter te begrijpen: een hangar met een poortopening van 12m. De poort bestaat uit twee delen: een rechter- en een linkerdeel. Elk deel bestaat uit 4 poortsegmenten (4 vuldelen) van 1,5m lang.

Over de volledige lengte wordt bovenaan de opening een C-profiel geplaatst, waarin de ophangrolwagen met scharnier wordt geschoven en aan een poortsegment wordt bevestigd. Er zijn 4 rolwagens nodig: 2 voor het rechterdeel en 2 voor het linkerdeel. Het aantal scharnieren hangt af van de hoogte van het poortsegment en van de aanwezigheid van deuren. Houd er wel rekening mee dat bij de rolwagen ook een scharnier is inbegrepen.

De onderste geleidingen worden op dezelfde plaatsen als de rolwagens gemonteerd. Het benodigde aantal is hetzelfde: 4 stuks, 2 voor het rechterdeel en 2 voor het linkerdeel. De onderste aanslag wordt in het midden van de poort geplaatst (1 stuk), waar de onderste geleiding tegenaan loopt. De onderste geleiding beweegt in de groef van de onderste geleiderail. De onderste geleiderail loopt over de volledige lengte van de poort.

De handgreep of hefboomsluiting wordt op een comfortabele bedieningshoogte geplaatst. De hefboomsluiting met verticale vergrendeling wordt gecombineerd met een bovenstang en een onderstang.. Wanneer de handgreep wordt overgehaald, schuiven de stangen uit en vergrendelen zo de deur. Voor ons voorbeeld zijn 2 stuks nodig: 1 voor de rechterkant en 1 voor de linkerkant.

De componenten zijn onderverdeeld voor een systeem met C-profiel 73 × 61 × 3,5 mm en een robuuster systeem met C-profiel 95 × 86 × 5 mm.
