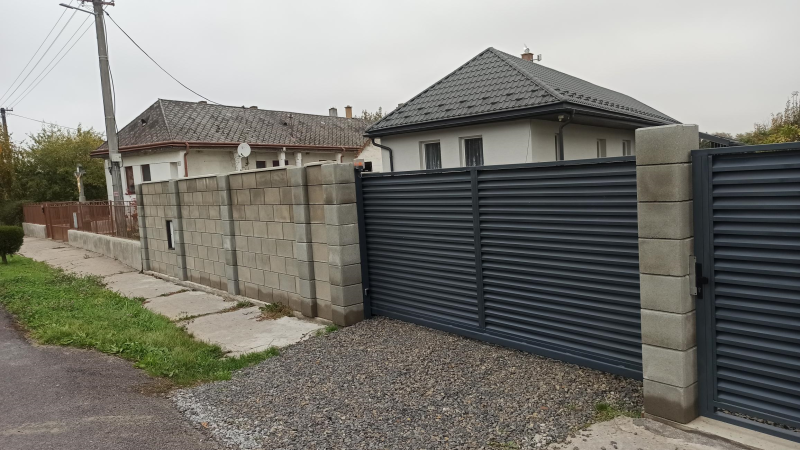

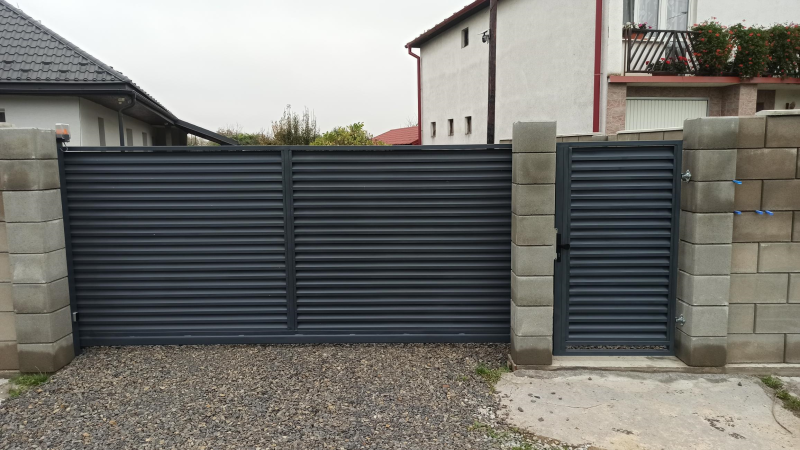

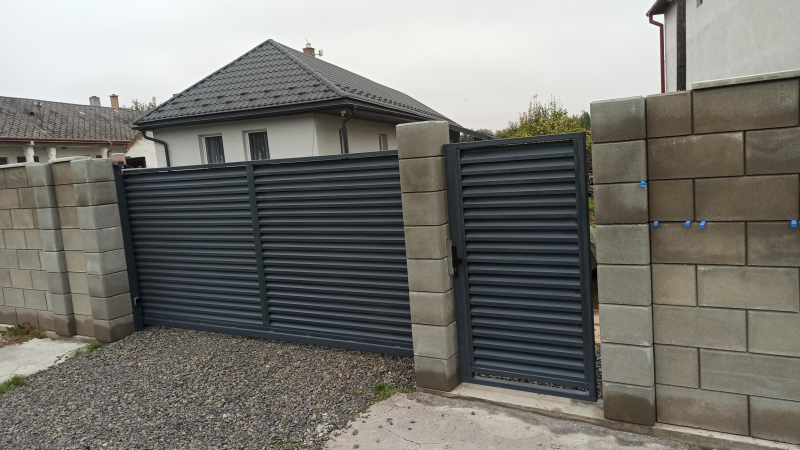

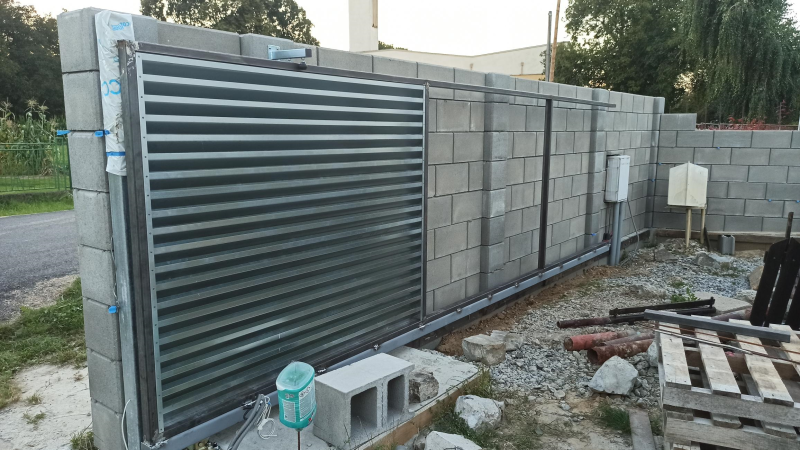

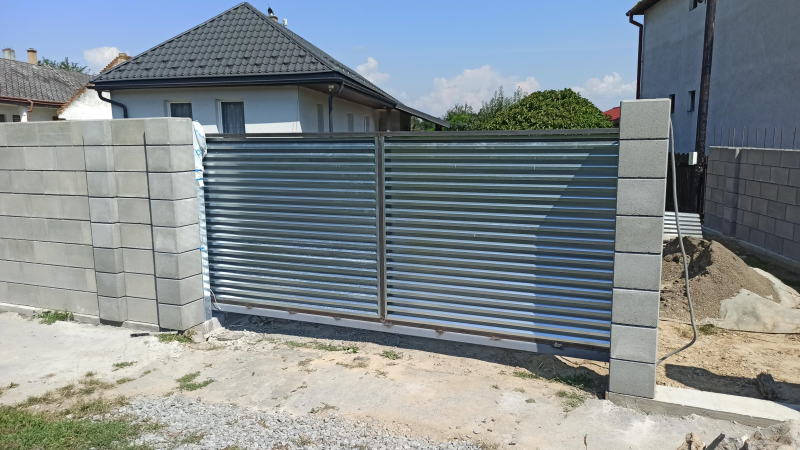

Fotoverslag van een doe-het-zelfproject met een schuifpoort en een vulling van Z-vormige schuttinglamellen, gemaakt door een tevreden klant, ter inspiratie voor uw eigen project.

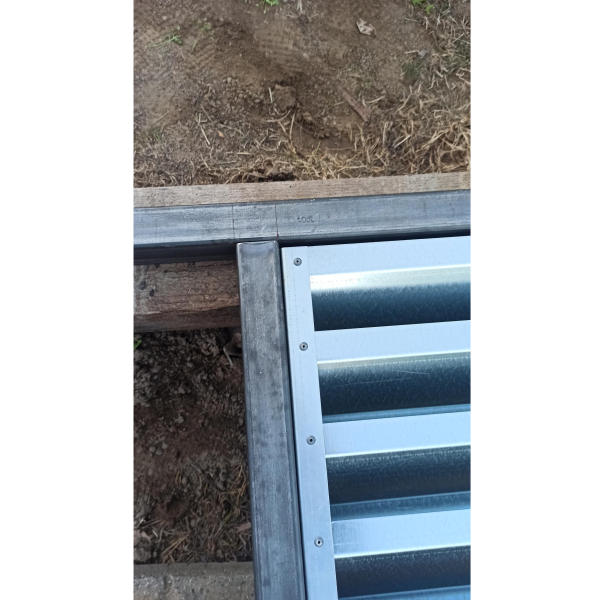

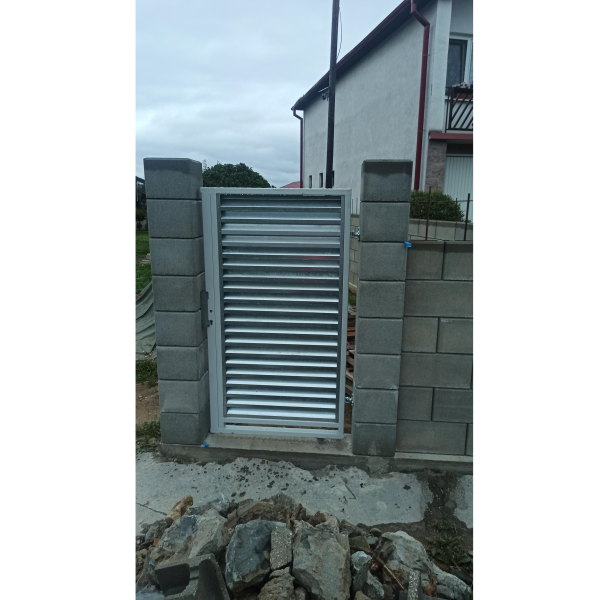

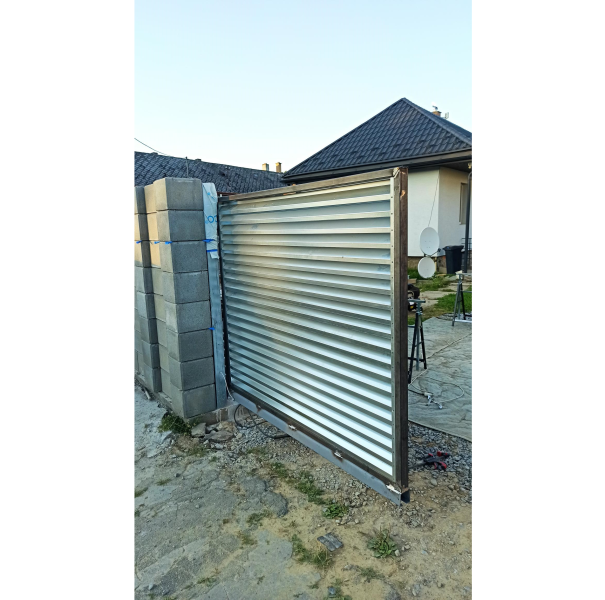

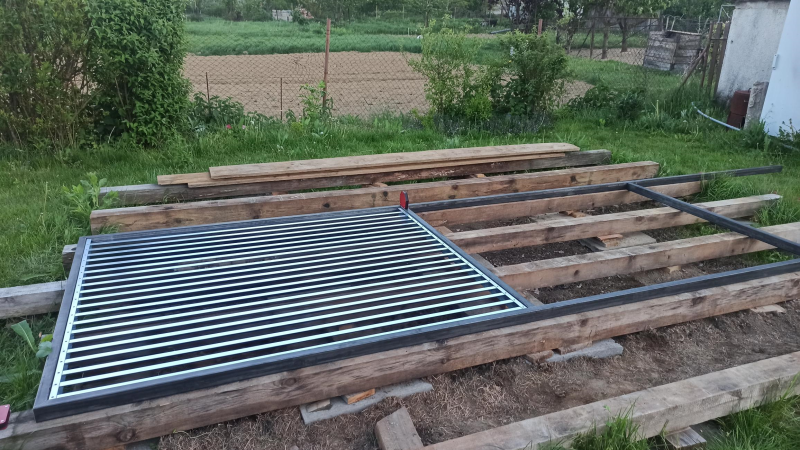

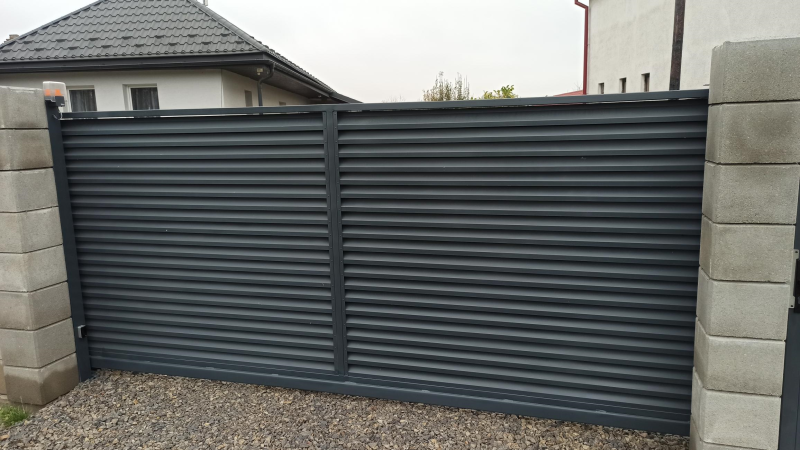

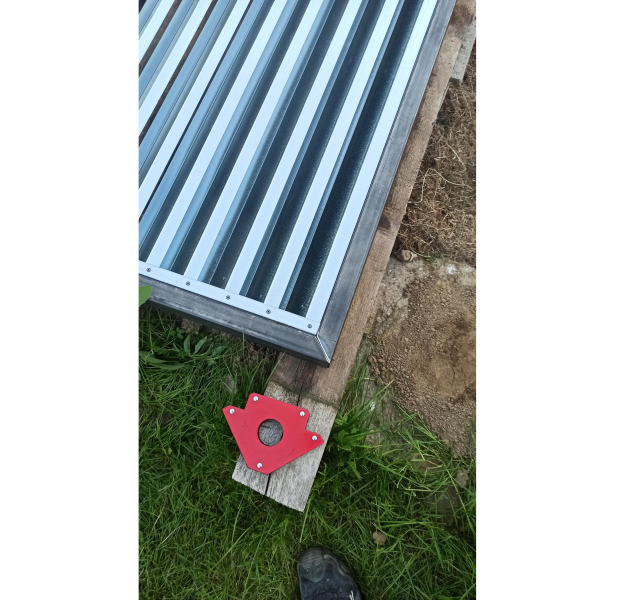

Het populaire lamellenpatroon voor poorten en looppoorten kan worden gemaakt van verzinkte Z-lamellen, die in een bevestigingsprofiel worden vastgezet. Daarna kan de hele constructie antracietkleurig worden afgewerkt.
Gebruikte onderdelen:
- V-02-1 - Verstelbare schommelwagen, 5 rollen met montageplaat 2 stuks
- CP-80 - C-profiel 80x80x5 mm, Fe 6 m
- SN-1-80 - Onderste oploopblok, verzinkt
- DK-1-80 - Eindopvang, onderste aanslag
- VVR-3-G - Bovenste geleiding met twee verstelbare rubberrollen
- SK-1-80 - Afdekkap voor C-profiel van een vrijdragende poort, verzinkt, 80x80
- NICE-RB400-D - Aandrijfset voor schuifpoorten tot 400kg/7m NICE Robus RB400
- NICE-ON2E - NICE Era One ON2E – tweekanaals afstandsbediening voor NICE-aandrijvingen
-
PH-42 - Magnetische veiligheidsschakelaar
- LZ-1-1 - Kunststof gecoate tandheugel 30x20mm, met stalen kern van 12x12mm, M4
-
JOKL-60x40x2 - Verzinkt kokerprofiel 60x40x2 mm
- JOKL-80x40x2 - Zwart kokerprofiel 80x40x2
-
JOKL-100x100x3-ZN - Verzinkt kokerprofiel 100x100x3 mm
- ZHC-07 - Zwarte vierkante afdekdop, 10x10cm
- LS-Z3 - Verzinkte Z-vormige schuttinglamel, voor profiel in maat L, plattegrond L2, lengte 3 m
-
LS-U3 - Verzinkt U-vormig bevestigingsprofiel voor lamellen, maat L, lengte 2 m
-
P376-16 - Verstelbaar oplasbaar scharnier met bus
- KZK642-ZN - Profiel 60x40x1,5 mm met slot, profiellengte 2 m, verzinkt
- KL-15 - Slotkast 245x50x30mm, KZK220
-
ZK-03 - Universele aanslagkast voor elektrisch slot, links/rechts + elektrisch slot 6-14V (AC/DC), ZK-03
