NICE MOFB - Moon-fotocellen - fotocellen met BlueBUS-aansluiting, (1 paar)
| Beschikbaarheid van het product: | niet beschikbaar | We helpen u graag bij het kiezen van een vervangend product. Neem gerust contact met ons op. |
|---|
Beschrijving van het product NICE MOFB - Moon-fotocellen - fotocellen met BlueBUS-aansluiting, (1 paar)
De NICE MOFB-fotocellen worden niet meer geproduceerd. Ze zijn vervangen door hun opvolger NICE EPMB, die dezelfde interne elektronica hebben (u hoeft niet de complete fotocellen te vervangen; u kunt de elektronica uit de nieuwe fotocellen overzetten in de oude).
Andere fotocellen die compatibel zijn met het model NICE MOFB zijn de designvarianten NICE EPSB en NICE EPLB.
Reservekappen voor de fotocellen zijn verkrijgbaar: NICE-ND-PRB-MOFB
Veiligheidsfotocellen voor buiten NICE MOFB (technische specificaties) worden tegenover elkaar gemonteerd, aan weerszijden van de doorgang van de poort, of op een willekeurig punt waar het risico bestaat dat de poort tegen een obstakel botst. Ze creëren een infraroodstraal langs de optische as Wanneer deze wordt onderbroken, sturen ze een signaal naar de poort om de beweging te stoppen. Ze kunnen alleen worden gebruikt met apparaten die de technologie NICE BlueBUS.
Ze bestaan uit twee gesynchroniseerde onderdelen: de zender TX en de ontvanger RX.
Montage van NICE MOFB-fotocellen

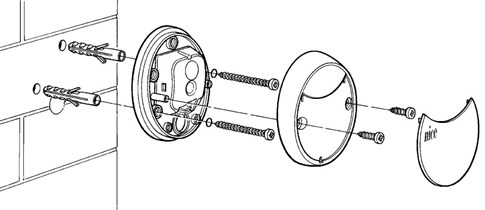

1. Monteer de fotocellen op dezelfde hoogte, gericht op elkaar, aan een wand, muur, paal of een ander oppervlak (opbouwmontage). Zorg voor een vlak montageoppervlak, zodat u de fotocellen gemakkelijk kunt uitlijnen:
2. Sluit vervolgens de fotocellen aan volgens het schema dat bij uw aandrijving of besturingseenheid is geleverd (zie het aansluitschema voor NICE Robus 400, 600, 1000 - besturingseenheid RBA3).
3. Voer de herkenningsprocedure voor aangesloten apparaten uit (deze procedure wordt ondersteund door elke aandrijving of besturingseenheid met de interface BlueBUS).
4. Controleer vervolgens of de aansluiting correct is door het hoofdstuk Werking controleren en storingen oplossen, te raadplegen, of lees verder voor informatie over het aansluiten van meerdere fotocelparen:
Meerdere fotocelparen aansluiten NICE MOFB op het datanetwerk NICE BlueBUS
Plaats de fotocellen rond de poort of deuren volgens de voorbeeldsituaties voor de volledige aansluiting en stel de jumpers in volgens de jumpertabel van de NICE MOFB-fotocellen van de poortaandrijving. Om interferentie tussen dicht bij elkaar geplaatste fotocelparen te voorkomen, moet u de oriëntatie van de voorbeeldsituaties, volgens deze voorbeelden, aanhouden voor de zenders TX en ontvangers RX. Sluit de fotocellen parallel aan volgens de afbeelding (de polariteit hoeft niet te worden aangehouden):
Als u wilt dat de fotocellen als poortopeners werken (zie FA1 en FA2 in de voorbeeldsituaties), d.w.z. dat de poort opengaat wanneer u met uw voertuig tussen de optische assen rijdt, moet u de verbinding A op zowel de zender TX als de ontvanger RXonderbreken; zie de afbeelding:
Voorbeelden van de volledige aansluiting van meerdere paren NICE MOFB-fotocellen op de aandrijving
1. Schuifpoort met één vleugel

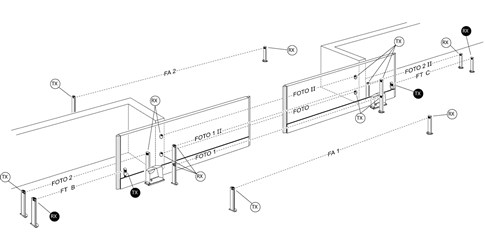

2. Twee gesynchroniseerde schuifpoorten tegenover elkaar
3. Draaipoort

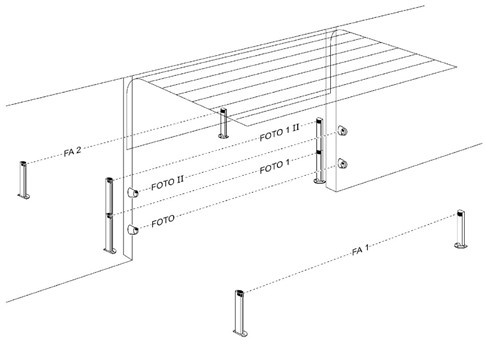

4. Sectionaalgaragedeur

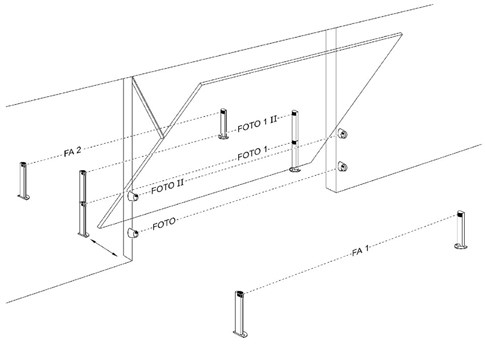

5. Kanteldeur voor de garage
Jumpertabel voor NICE MOFB-fotocellen van de poortaandrijving
 |
Meerdere fotocelparen op het systeem aansluiten BlueBUS gebeurt door verschillende jumpercombinaties in te stellen; elk aangesloten paar moet een unieke jumpercombinatie hebben. Zorg ervoor dat er in één BlueBUS-datanetwerk geen twee paren met dezelfde combinatie aanwezig zijn. Stel de jumper bij één paar fotocellen op zowel de zender TX als de ontvanger RX op dezelfde waarde in. Als voor het type jumper slechts één jumper wordt gebruikt, berg de andere dan altijd op in het ongebruikte vakje, zoals links op de afbeelding te zien is. |
| Aanduiding van het fotocelpaar | Jumperinstelling met een combinatie van jumpers |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Als een fotocel om welke reden dan ook moet worden vervangen, hoeft u alleen dezelfde instelling brug in te stellen als bij de oorspronkelijke fotocel. Het is niet nodig om de detectiefase van de apparaten uit te voeren.
Controle van de werking en oplossen van aansluitproblemen bij NICE MOFB-fotocellen
 |
Controleer na de detectiefase van de aandrijving of de LED op zowel de zender TX als de ontvanger RX knippert. Afhankelijk van het knipperpatroon van de LED kunnen de volgende situaties optreden: |
| LED "L" | Situatie | Wat te doen? |
|---|---|---|
| Brandt niet | De fotocel krijgt geen voeding of is defect. | Controleer of de spanning op de ingangen van de fotocellen ongeveer 8-12V bedraagt. Als de spanning in orde is, zijn de fotocellen waarschijnlijk defect. |
| 3 snelle knippersignalen en een pauze van één seconde | Het apparaat is niet door de besturingseenheid van de aandrijving gedetecteerd. | Voer de detectiefase op de besturingseenheid opnieuw uit. Controleer of elk fotocelpaar met behulp van bruggen een uniek adres heeft gekregen. |
| Zeer langzaam knipperen | De zender TX zendt regelmatig uit De ontvanger RX ontvangt een uitstekend signaal |
Normale werking |
| Langzaam knipperen | De ontvanger RX ontvangt een goed signaal | Normale werking |
| Snel knipperen | De ontvanger RX ontvangt een zwak signaal | Normale werking. Het is echter raadzaam de uitlijning van de zender TX en ontvanger RX te controleren en ervoor te zorgen dat de afdekkappen schoon zijn. |
| Zeer snel knipperen | De ontvanger RX ontvangt een zeer zwak signaal | De werking is nog steeds normaal, maar bevindt zich op de grens. Het is raadzaam de uitlijning van de zender TX en ontvanger RX te controleren en ervoor te zorgen dat de afdekkappen schoon zijn. |
| Brandt | De ontvanger RX ontvangt geen signaal | Controleer of de LED op TX langzaam knippert. Controleer of er geen obstakel op de optische as tussen de zender TX en ontvanger RX staat. Controleer de uitlijning van TX en RX. |
Technische specificaties van NICE MOFB-fotocellen
| Producttype | Detector voor automatische draaipoorten, schuifpoorten en garagedeuren van type D volgens norm EN 12453, bestaande uit een zender TX en een ontvanger RX. |
|---|---|
| Technologie | Directe optische koppeling tussen TX en RX met gemoduleerde infraroodstraal. |
| Voeding/uitgang | Het apparaat mag alleen worden aangesloten op een datanetwerk dat de NICE-interface ondersteunt BlueBUS, waaruit het elektrische voeding ontvangt en een uitgangssignaal verstuurt. |
| Stroomverbruik | 1 BlueBUS eenheid |
| Detectievermogen | Ondoorzichtige objecten groter dan 50 mm die met een snelheid van minder dan 1,6 m/s de optische as tussen zender TX en ontvanger RX passeren. |
| Zendhoek van zender TX | 20° +-25% |
| Ontvangsthoek van ontvanger RX | Ongeveer 20° |
| Normaal bereik | 15 m bij een maximale afwijking van de as van zender TX en ontvanger RX van +-5%, ook bij slechte weersomstandigheden |
| Maximaal bereik | 30 m bij een maximale afwijking van de as van zender TX en ontvanger RX van +-5% bij uitstekende weersomstandigheden |
| Adressering | 7 paren met beveiligingsfunctie en 2 paren met de opdrachtfunctie "Openen" |
| Gebruik in zure of zoute omgevingen, of in omgevingen met verhoogd explosiegevaar | Nee |
| Montage | Verticale wandmontage |
| Beschermingsklasse | IP55 |
| Bedrijfstemperatuur | -20°C tot 55°C |
| Afmetingen | 69x78x25mm |
| Gewicht | 50g |

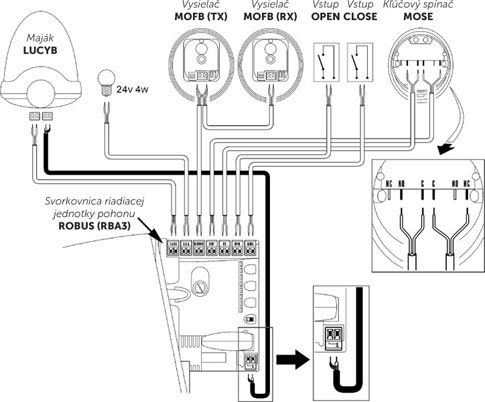

Aansluiting van NICE MOFB-fotocellen NICE MOFB op de aandrijving NICE Robus 400, 600, 1000

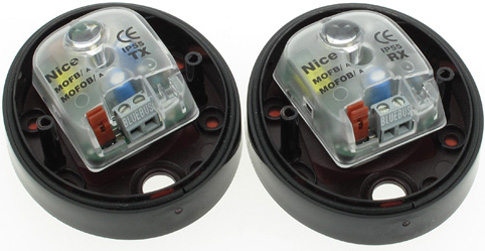

Binnenkant van de fotocellen NICE MOFB voor poortaandrijvingen
