Beschrijving van het product NICE EPSB - Era Photocell Slim - fotocellen met BlueBUS-aansluiting (1 paar)
Volledig compatibele opvolger NICE MOFB-fotocellen in een smal SLIM-design.
Veiligheidsfotocellen voor buiten NICE EPSB (technische specificaties) worden tegenover elkaar geplaatst over de breedte van de doorgang van de poort, of op een willekeurige plek waar het risico bestaat dat de poort tegen een obstakel botst. Ze creëren een infraroodstraal op de optische as. Wanneer deze wordt onderbroken, sturen ze een signaal naar de poort om de beweging te stoppen. Ze kunnen alleen worden gebruikt met apparaten die de technologie ondersteunen NICE BlueBUS.
Montage van NICE EPSB-fotocellen

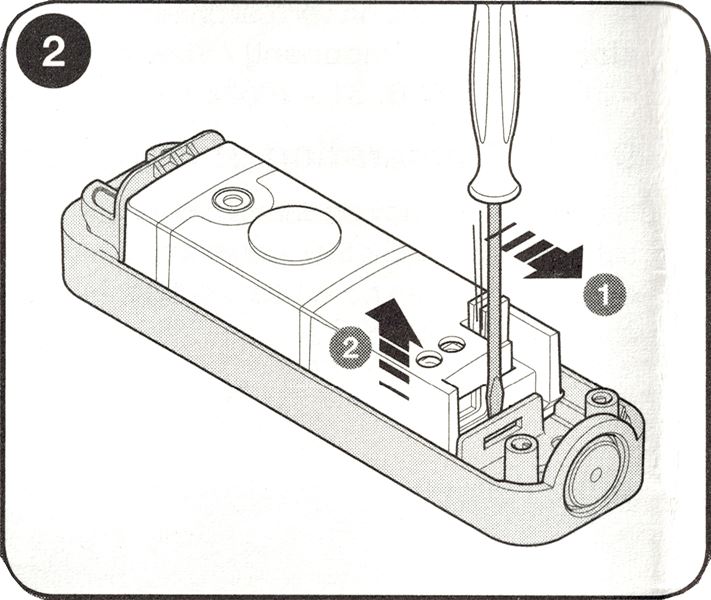

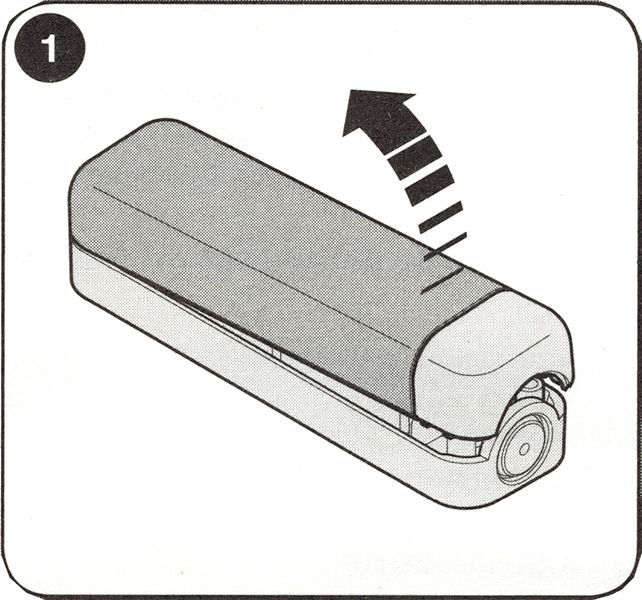

| 1. Open de fotocel | 2. Trek de elektronica eruit volgens de pijlen op de afbeelding |
|---|---|
 |
 |

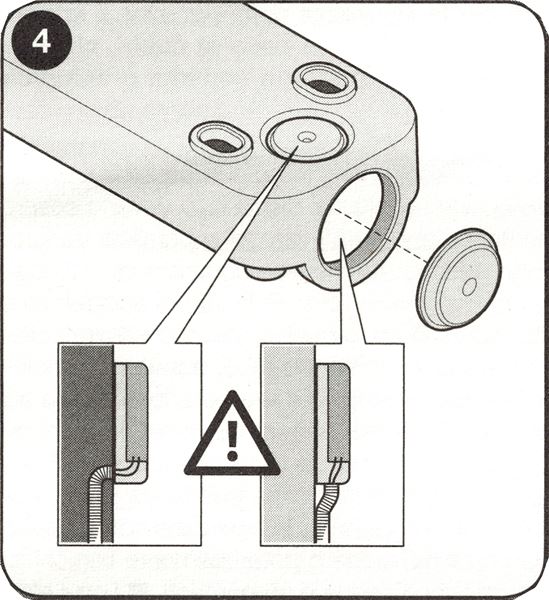

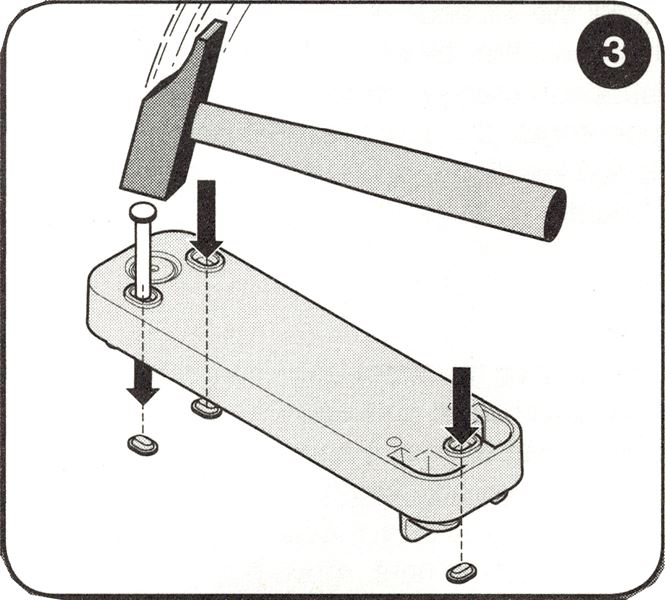

| 3. Maak de benodigde montagegaten | 4. Maak de benodigde kabeldoorvoeropening |
 |
 |

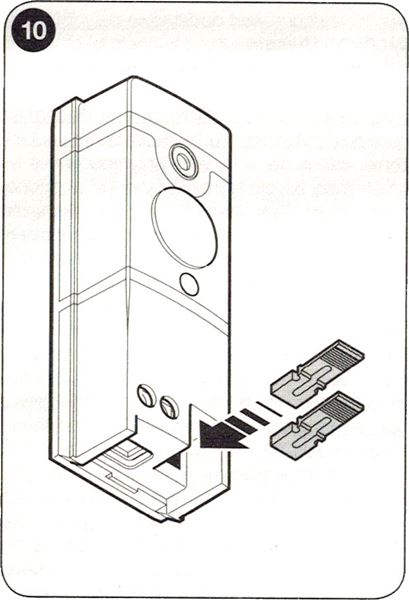

| 5. Bekijk de voorbeeldsituaties, om te bepalen hoe u de fotocellen op de installatielocatie moet plaatsen. | 6. Stel op basis van de plaatsing van de fotocellen op de installatielocatie de adresseringsbruggen in volgens de tabel. |
|
 |

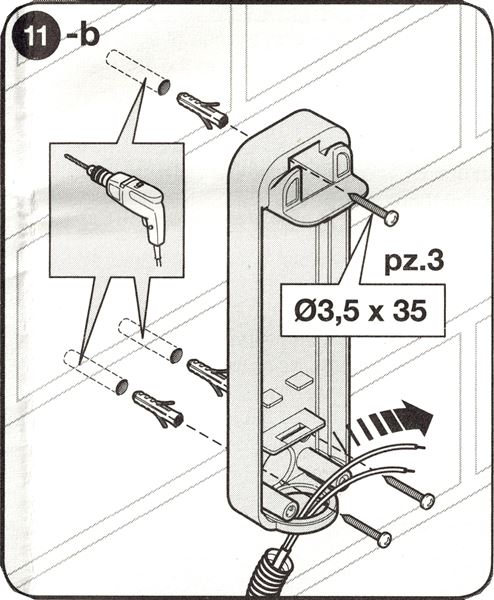

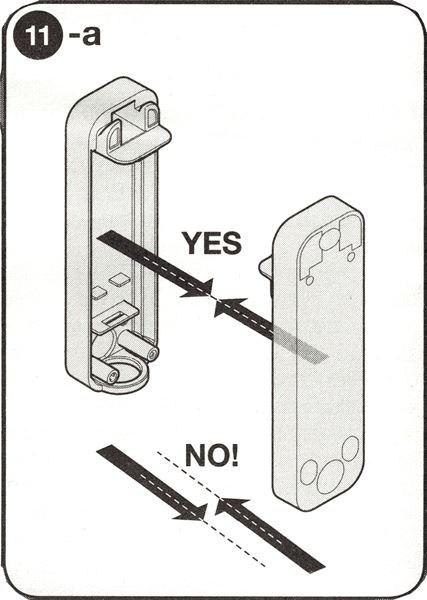

| 7. Plaats de fotocellen recht tegenover elkaar | 8. Monteer de behuizingen van de fotocellen op een muur of paal |
 |
 |

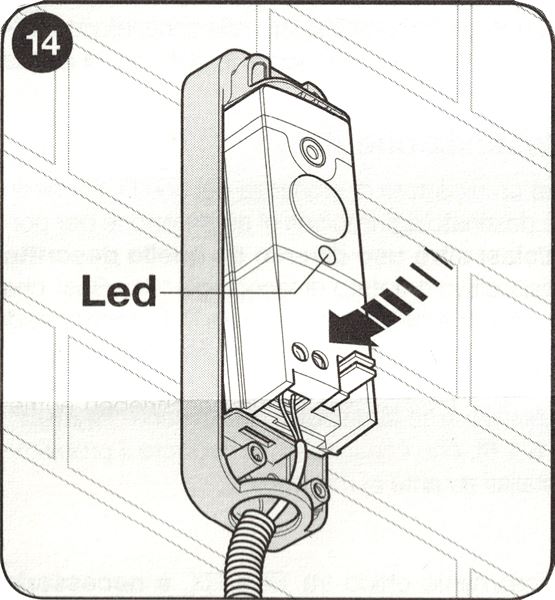

| 9. Sluit de bedrading van de fotocellen aan (schakel uiteraard eerst de stroomtoevoer uit) | 10. Plaats de aangesloten elektronica van de fotocellen in de behuizingen en schakel de stroomtoevoer in. Voer de procedure voor het herkennen van de aangesloten apparaten uit op de besturingseenheid van de aandrijving. |
 |
 |

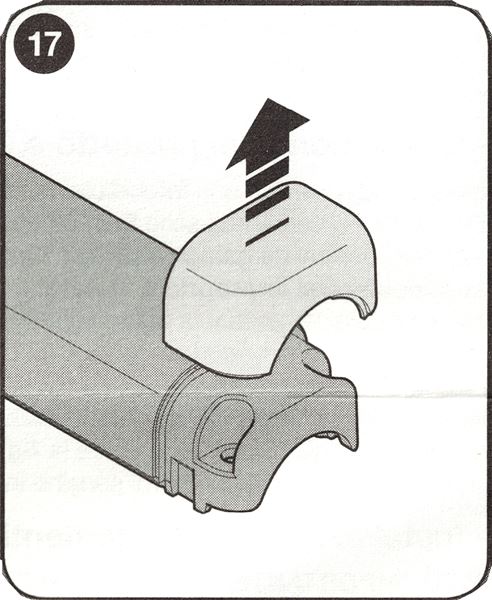

| 11. Test de fotocellen. Als u een probleem tegenkomt, raadpleeg dan de diagnose | 12. Verwijder het afdekkapje van de behuizing van de fotocellen |
 |
 |

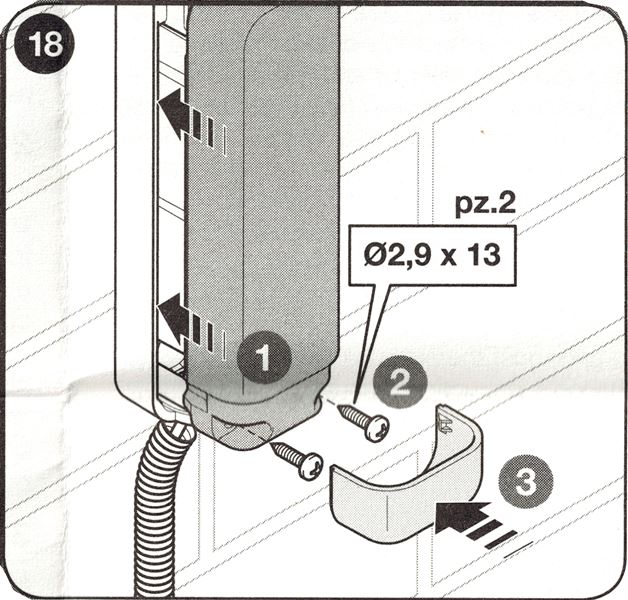

| 13. Plaats de afdekking van de fotocellen terug, draai de schroeven vast en plaats het afdekkapje terug | |
 |
Aansluiting van meerdere paren fotocellen NICE EPSB op het datanetwerk NICE BlueBUS

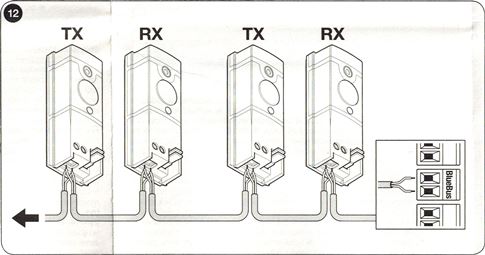

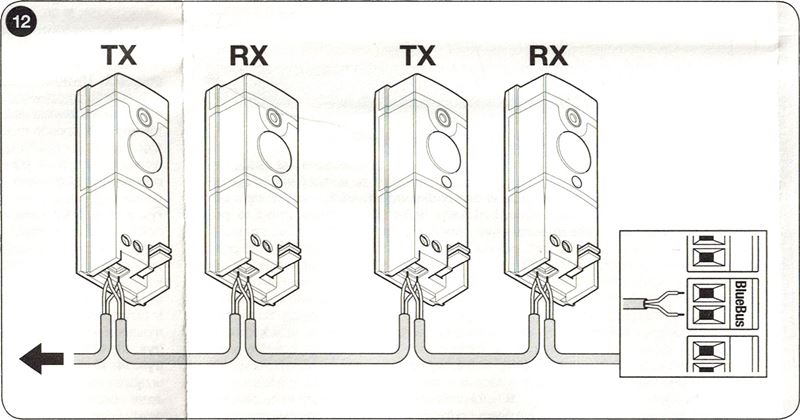

Plaats de fotocellen rond de poort of de poorten volgens de voorbeeldsituaties voor de volledige aansluiting en stel de bruggen in volgens de bruggentabel van de fotocellen NICE EPSB van de poortaandrijving. Om interferentie tussen afzonderlijke, dicht bij elkaar geplaatste paren te voorkomen, moet u de oriëntatie van de zenders volgens deze voorbeeldsituatiesaanhouden TX en de ontvangers RX. Sluit de fotocellen parallel aan volgens de afbeelding (de polariteit hoeft niet te worden aangehouden):

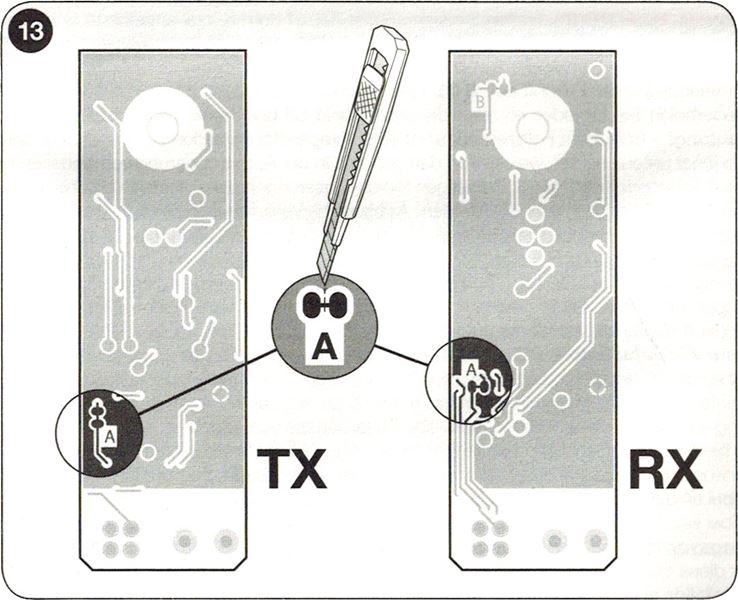

Als u wilt dat de fotocellen als poortopeners functioneren (zie FA1 en FA2 in de voorbeeldsituaties), dat wil zeggen dat de poort opengaat wanneer u met een voertuig tussen de optische assen rijdt, moet u de verbinding onderbreken A op de zender TX en de ontvanger RX, zie afbeelding:
Voorbeeldsituaties voor de volledige aansluiting van meerdere paren NICE EPSB aandrijving
1. Schuifpoort met één vleugel
2. Twee gesynchroniseerde schuifpoorten die naar elkaar toe openen
3. Draaipoort
4. Sectionaalgaragedeur
5. Kantelgaragedeur
Tabel met jumperinstellingen voor NICE-fotocellen EPSB van de poortaandrijving
|
Meerdere paren fotocellen op het systeem aansluiten BlueBUS gebeurt door verschillende combinaties van jumpers in te stellen; elk aangesloten paar moet een unieke jumpercombinatie hebben. Zorg ervoor dat er zich in één BlueBUS-datanetwerk geen twee paren met dezelfde combinatie bevinden. Stel de jumper voor één paar fotocellen zowel op de zender TX als op de ontvanger RX op dezelfde waarde in. Als voor een jumpertype slechts één of geen jumper wordt gebruikt, bewaar de overige jumpers dan voor later gebruik. |
| Aanduiding van het fotocelpaar | Jumpercombinatie |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Als een fotocel om welke reden dan ook moet worden vervangen, hoeft u alleen dezelfde jumperinstelling als bij de oorspronkelijke fotocel in te stellen; de fase voor het herkennen van de apparaten hoeft niet opnieuw te worden uitgevoerd.
De werking controleren en problemen met de aansluiting van NICE-fotocellen oplossen EPSB
|
Controleer na de herkenningsfase van de aandrijving of de led op zowel de zender TX als de ontvanger RX knippert. Op basis van het knipperen van de led kunnen de volgende situaties optreden: |
| Led "L" | Situatie | Wat moet u doen? |
|---|---|---|
| Brandt niet | De fotocel krijgt geen voeding of is defect. | Controleer of de spanning op de ingangen van de fotocellen ongeveer 8-12V bedraagt. Als de spanning in orde is, zijn de fotocellen waarschijnlijk defect. |
| 3 snelle knippersignalen en een pauze van één seconde | Het apparaat is niet door de besturingseenheid van de aandrijving herkend. | Herhaal de herkenningsfase op de besturingseenheid. Controleer of aan elk fotocelpaar met behulp van jumpers een uniek adres is toegewezen. |
| Zeer langzaam knipperen | De zender TX zendt regelmatig uit De ontvanger RX ontvangt een uitstekend signaal |
Normale werking |
| Langzaam knipperen | De ontvanger RX ontvangt een goed signaal | Normale werking |
| Snel knipperen | De ontvanger RX ontvangt een zwak signaal | Normale werking. Het is wel aan te raden de uitlijning van de zender TX en ontvanger RX te controleren en ervoor te zorgen dat de kapjes schoon zijn. |
| Zeer snel knipperen | De ontvanger RX ontvangt een zeer zwak signaal | De werking is nog normaal, maar zit op de grens. Het is aan te raden de uitlijning van de zender TX en ontvanger RX te controleren en ervoor te zorgen dat de kapjes schoon zijn. |
| Brandt continu | De ontvanger RX ontvangt geen signaal | Controleer of de led op TX langzaam knippert. Controleer of er zich geen obstakel op de optische as tussen de zender TX en ontvanger RX bevindt. Controleer de uitlijning van TX en RX. |
Technische specificaties van NICE-fotocellen EPSB
| Producttype | Detector voor automatische draaipoorten, schuifpoorten en garagedeuren van type D volgens norm EN 12453, bestaande uit een zender TX en een ontvanger RX. |
|---|---|
| Technologie | Directe optische interpolatie tussen TX en RX met een gemoduleerde infraroodstraal. |
| Voeding/uitgang | Het apparaat kan alleen worden aangesloten op een datanetwerk dat de NICE-interface ondersteunt BlueBUS, waaruit het elektrische spanning ontvangt en een uitgangssignaal verzendt. |
| Absorptie | 1 BlueBUS eenheid |
| Detectievermogen | Ondoorzichtige objecten groter dan 50 mm die met een snelheid van minder dan 1,6 m/s de optische as tussen zender TX en ontvanger RX passeren. |
| Zendhoek van zender TX | 20° +-25% |
| Ontvangsthoek van ontvanger RX | 8° +-25% |
| Normaal bereik (bruikbaar) | 15 m (bij ongunstige weersomstandigheden kan dit gehalveerd zijn, bijvoorbeeld bij mist, regen, stof enz.) |
| Maximaal bereik | 30 m |
| Adressering | 7 paren met beveiligingsfunctie en 2 paren met de functie 'Openen' |
| Gebruik in een zure of zoute omgeving, of in een omgeving met verhoogd explosiegevaar | Nee |
| Montage | Verticale wandmontage; de maximale kabellengte voor één tak van het BlueBUS-systeem is 50m. |
| Beschermingsklasse | IP44 |
| Bedrijfstemperatuur | -20°C tot 55°C |
| Afmetingen (b×h×d) | 29x105x35mm (één fotocel) |
| Gewicht | 118g (fotocellen samen) |
Aansluiting van fotocellen NICE EPSB met aandrijving NICE Robus 400, 600, 1000

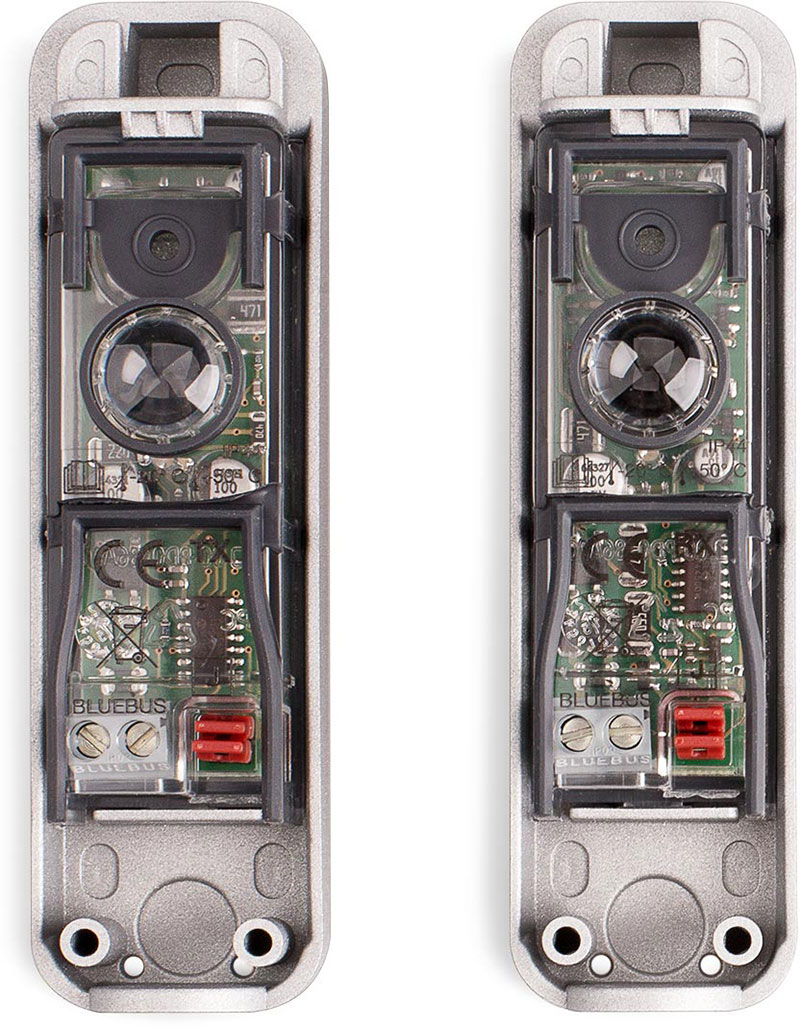

Binnenkant van de fotocellen NICE EPSB voor poortaandrijvingen
