Aandrijvingsset voor garagedeuren tot 11,4/12,6 m² NICE SPIDER800W met ingebouwde wifi

Beschikbaarheid van het product:	binnen 3 dagen	We verzenden de goederen doorgaans binnen 3 dagen.

NICE-SPIDER800W
binnen 3 dagen

€ 293,30 excl. btw
€ 354,90 incl. btw

Gewicht
10 kg

Beschrijving van het product Aandrijvingsset voor garagedeuren tot 11,4/12,6 m² NICE SPIDER800W met ingebouwde wifi

NICE SPIDER 800W-aandrijvingsset is geschikt voor garagedeuren:

sectionaalgaragedeuren tot een hoogte van 2,6 m en een oppervlak van 11,4 m²,
kanteldeuren met uitstekende arm tot een hoogte van 3 m en een oppervlak van 12,6 m²

		NICE-SPIDER800W

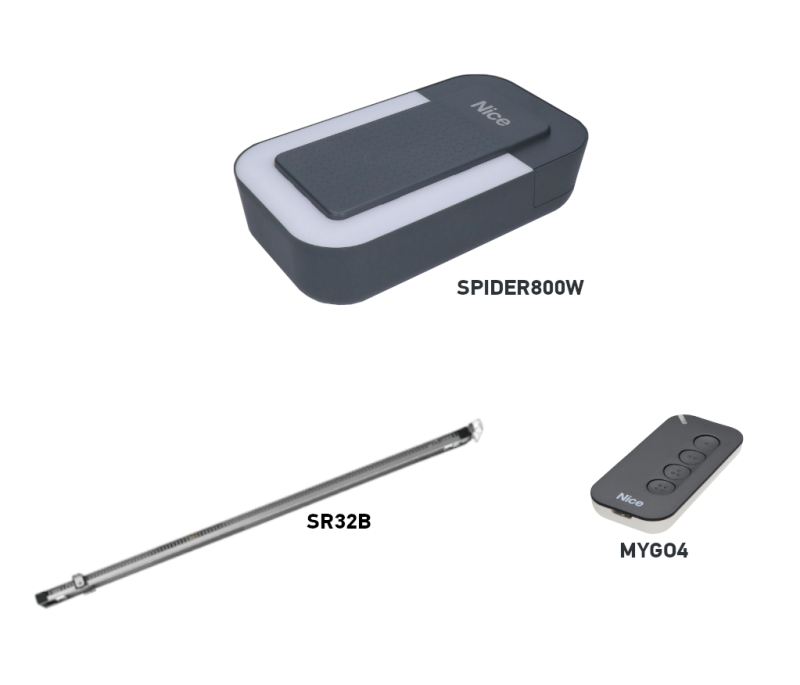

1 ×	NICE SPIDER800W-aandrijving
Elektromechanische NICE SPIDER800W-aandrijving voor sectionaalgaragedeuren met een oppervlak tot 11,4 m², of kanteldeuren met uitstekende arm met een oppervlak tot 12,6 m². Motor met ingebouwde besturingseenheid en ingebouwde ontvanger, plus een Wi-Fi-module voor bediening via een app.
1 ×	NICE MYGO4-afstandsbediening	NICE-MYGO4
Afstandsbediening met vier knoppen voor het op afstand bedienen van een automatische poort. U kunt er vier apparaten mee bedienen of één apparaat vier verschillende commando's geven.		Detail
1 ×	SR32B-riemrail, 3,2 m	NICE-SR32B
Voorgemonteerde riemrail SR32B met een lengte van 3,2 m. Voor sectionaaldeuren tot circa 2,6 m; bij kanteldeuren verschilt de limiet afhankelijk van de constructie. Raadpleeg de geschiktheidstabel.		Detail
1 ×	Montagehandleiding NICE SPIDER800
Montagehandleiding voor een correcte installatie, met illustratieve bedradingsschema's en instructies voor het programmeren en koppelen van afstandsbedieningen.		Downloaden
1 ×	Montageaccessoires
Schroeven om de aandrijving aan de rail te bevestigen, montagebeugels, ontgrendelingskabel, enz.

NICE SPIDER800W is een set voor een garagedeur met een riemrail SR32B 3,2 m en één MYGO4. Heeft een ingebouwde besturingseenheid MCU2, radio-ontvanger en Wi-Fi. De set wordt gevoed via het elektriciteitsnet 230 V AC.

De met staalkabels versterkte riem zorgt voor een stille werking. De besturing leert de eindposities, kracht en vertraging aan en detecteert obstakels. Bij stroomuitval wordt de deur met een koord ontgrendeld en handmatig bediend.

Snelle navigatie
Accessoires	Uitrusting en vergelijking
Keuze en limieten	Montage
Klemmen en polariteit	Fotocellen
Eerste ingebruikname	Instellingen
Afstandsbedieningen	Wi-Fi en app
Reset	Diagnose
Ontgrendeling	Onderhoud
Specificaties	Handleiding PDF

Accessoires en besturing

Kies veiligheidsvoorzieningen op basis van de werkelijke risico’s van de garagedeur. Obstakeldetectie in de aandrijving vervangt geen fotocellen, veiligheidslijst of krachtmeting bij de oplevering van de installatie.

Wat	Waarom	Type
Besturing	Instelling, bediening en onderhoud van de aandrijving; de besturingsprint is ingebouwd.	MCU2 Klemmen en schema.
Rail	De aandrijving verplaatst de loopwagen met arm en vereist een geschikte riemaandrijving.	SR32B – inbegrepen in deze set. Montage.
Hogere deur	Kies de railverlenging op basis van het type, de hoogte, het oppervlak en de weerstand van de deur.	SR08B; limieten.
Kanteldeur	Voor kanteldeuren met contragewicht is een geschikte armgeometrie vereist.	SPA5; bij een kanteldeur met veren wordt SPA5, afhankelijk van het montagetype, niet gebruikt.
Fotocellen	Detectie van obstakels in de beveiligde zone. Kies de juiste elektrische interface.	EPMB – tweedraads BlueBUS. Aansluiting.
Waarschuwingslamp	Zichtbare signalering van deurbeweging, eventueel ook met een externe antenne.	ELDC; FLASH-uitgang en antenne.
Afstandsbediening	De ontvanger is ingebouwd. De afstandsbediening moet in het geheugen worden opgeslagen.	MYGO4 – één exemplaar is inbegrepen in de set. Koppelen.
Noodvoeding	Mogelijkheid tot bediening bij stroomuitval na plaatsing van een accu.	PS124; montage en loskoppeling.
Service-instelling	Diagnose en uitgebreidere instellingen via BusT4.	Oview + IBT4N.
Wi-Fi	Bediening via de telefoon en serviceconfiguratie.	Ingebouwd in MCU2; aansluiting en leds.

Uitrusting van de SPIDER800W-set

Vergelijk het aandrijvingstype, de snelheid, de bediening en de limieten van de betreffende deur. Een hoger vermogen of een hogere snelheid garandeert op zichzelf geen geschiktheid. Veiligheidsaccessoires en noodvoeding worden afzonderlijk gekozen.

Set met riem en Wi-Fi
NICE SPIDER800W 800 N; SR32B 3,2 m en MYGO4. Ingebouwde wifi in MCU2.

Voor welk type garagedeur is de aandrijving geschikt

Met de standaardrail SR32B hangen de richtafmetingen af van het type garagedeur. De afmetingen in de tabel zijn breedte × hoogte. Ook de balans, wrijving en montageruimte bepalen of de aandrijving geschikt is.

Deurtype	Richtafmeting	Voorwaarde
Sectionaaldeur	4,4 × 2,6 m	Ongeveer 11,4 m².
Niet-uitstekende kanteldeur	4,2 × 2,4 m	SPA5; oppervlakte 10,08 m².
Uitstekende kanteldeur	4,2 × 3,0 m	SPA5; oppervlakte 12,6 m².
Kanteldeur met veer	4,2 × 3,0 m	Afhankelijk van de montage zonder SPA5; controleer de loopweg en balans.

Maximale kracht 800 N en de nominale kracht 400 N geven de trekkracht van de motor aan, niet het gewicht van de deur in kilogram. Test de ontgrendelde deur door deze met de hand over de volledige loopweg te openen en te sluiten; de benodigde kracht mag maximaal 225 N. De aandrijving mag geen vervanging zijn voor het repareren van beschadigde veren of een slecht uitgebalanceerde deur.

De SR32B-rail heeft een lengte van 3,2 m en een nuttige loopweg van 2,8 m voor de slede. De deurhoogte hangt ook af van de constructie en de arm. Voor een hogere deur kunt u een SR08B-verlengstuk van 0,8 m met langere riem toevoegen; bij een loopweg van 4 m is de nuttige loopweg 3,5 m. Een verlengstuk op zich bevestigt niet dat de aandrijving geschikt is voor een grotere of zwaardere deur. Stuur ons de breedte, hoogte, het type deur en de benodigde loopweg via contact.

Aantal cycli en belasting

Eén cyclus is het volledig openen en sluiten. De tabel geeft de maximumwaarden per deurhoogte; de weerstand van de deur verlaagt deze waarden verder. Ook de totale limiet van 50 cycli/dag en maximaal 4 minuten onafgebroken bedrijf.

Deurhoogte	Cycli/uur	Achtereenvolgend
Tot 2 m	20	10
Meer dan 2 tot 2,5 m	15	7
Meer dan 2,5 tot 3 m	12	5
Meer dan 3 tot 3,5 m	10	4

Bij een motorbelasting tot 250 N wordt het aantal cycli met 25% verminderd; bij 250–400 N met 42%. Deze bedrijfsfactoren vervangen de handmatige test met een limiet van 225 N niet. Een hogere weerstand vereist controle van het mechanisme en de geschiktheid van de aandrijving. De thermische limiet kan verdere beweging tijdelijk blokkeren; laat de aandrijving afkoelen.

Montage van de rail en aandrijving

Monteer met gesloten deur en met zowel de netvoeding als de back-upaccu losgekoppeld. De deur moet met de hand soepel bewegen en in verschillende posities in balans blijven wanneer deze van de slede is losgekoppeld. Verwijder vóór de montage eventuele sloten die de automatische beweging zouden belemmeren. Veren en contragewichten moeten door een gekwalificeerde technicus worden afgesteld.

Controleer de ruimte boven de deur, de raillengte en de stevigheid van de muur en het plafond. Zorg voor toegang tot de aandrijving en het ontgrendelingskoord.
Schuif bij een rail uit twee delen beide delen helemaal in de verbindingsmof. Bij een voorgemonteerde SR32B is deze verbindingsstap niet nodig. Controleer of de slede vrij en zonder onderbrekingen beweegt.
Plaats de motorkop op de rail en bevestig deze met de meegeleverde schroeven. De kop mag volgens de montagetekening ook 90° ten opzichte van de loopas worden gedraaid.
Stel de riemspanning af. Een te strak gespannen riem kan de aandrijving beschadigen; een losse riem veroorzaakt lawaai en een onbetrouwbare beweging. Gebruik bij een verlenging de juiste langere riem.
Bevestig de voorste beugel aan een voldoende stevige ondergrond en hang het achterste deel op aan de plafondbeugels. Lijn de rail uit en draai alle bevestigingen vast.
Ontkoppel bij gesloten deur de slede, monteer de deurbeugel in lijn met de rail en bevestig de trekarm. Een dun deurpaneel moet voldoende worden verstevigd; de montage moet de kracht van de aandrijving kunnen overbrengen zonder vervorming.

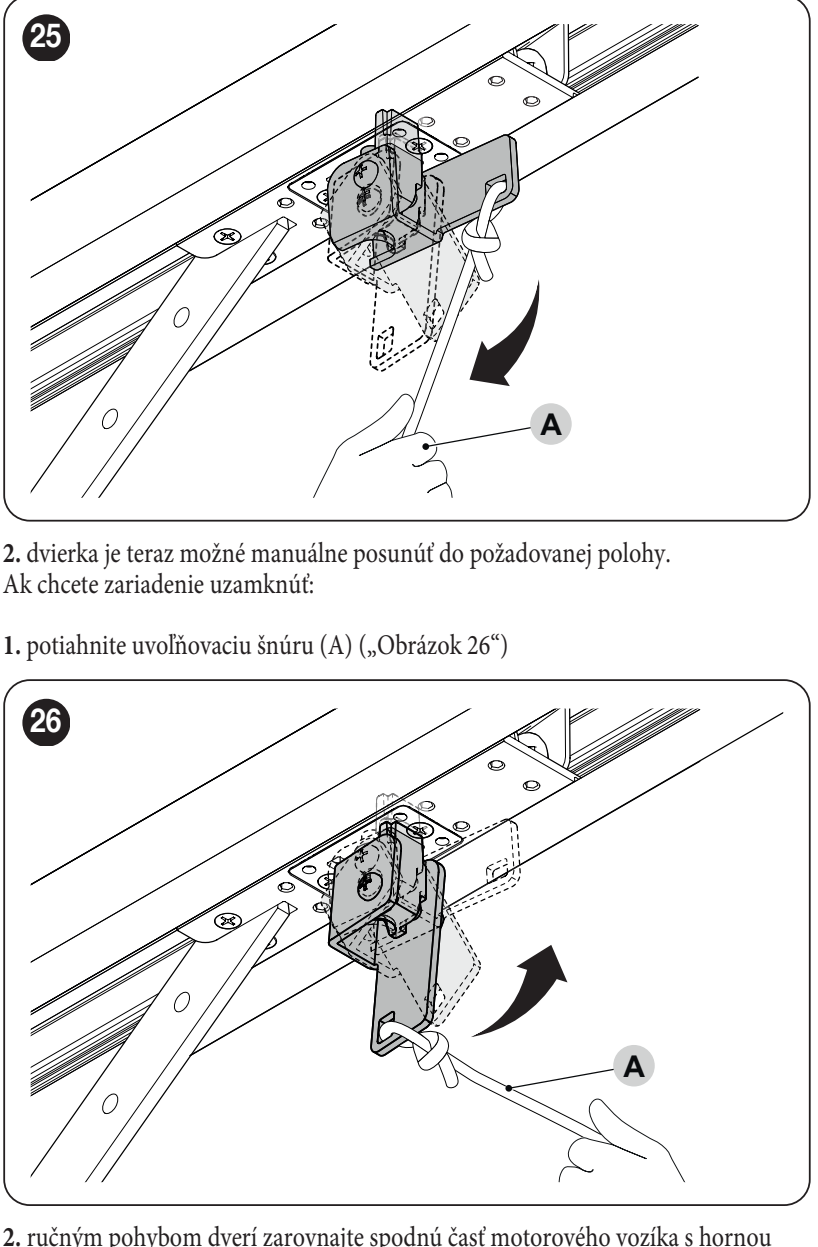

Breng het ontgrendelingskoord aan. Beweeg de deur met de hand over de volledige loopweg, controleer de speling en vergrendel de slede opnieuw voordat u de instellingen inleert.

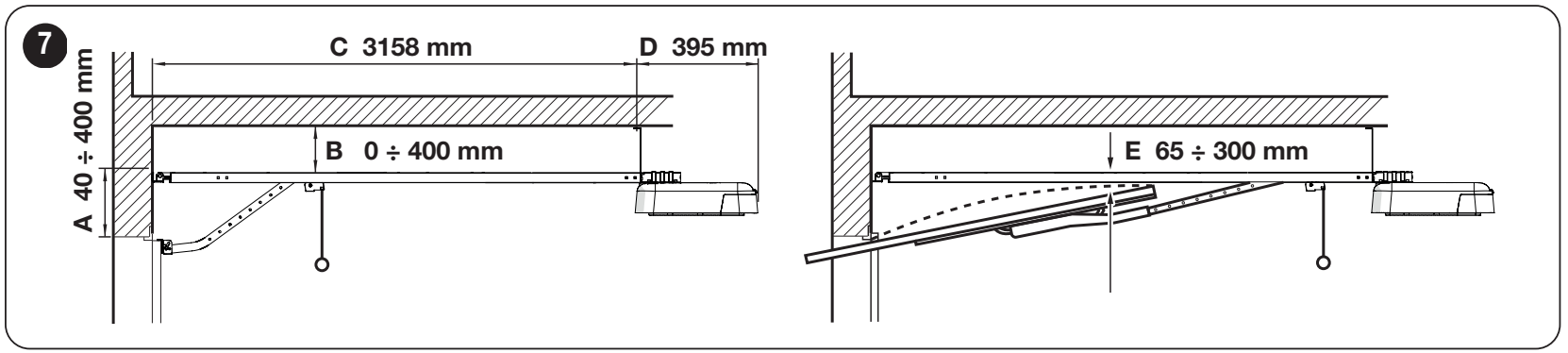

In de aangegeven opstelling:

A = 40–400 mm
B = 0–400 mm
C = 3 158 mm
D = 395 mm .

Houd voor een kanteldeur E = 65–300 mm aan, dat wil zeggen de afstand tussen de rail en het hoogste punt van de bovenrand van de deur tijdens de beweging. De afmetingen gelden voor de getoonde montageopstelling.

Bekabeling en netvoeding

Gebruik een geaarde contactdoos 230 V AC, 50/60 Hz met aardgeleider en de mogelijkheid om de voeding veilig los te koppelen. Knip de meegeleverde voedingskabel of stekker niet door en verwijder deze niet. Laat een elektricien een geschikte contactdoos en voedingskabel installeren. Leg laagspanningsdraden gescheiden van de netvoeding en beveilig ze tegen trekkrachten en contact met bewegende onderdelen.

Aansluiting	Kabel / maximale lengte
Voeding naar de contactdoos	3 × 1,5 mm²; 30 m. Bij meer dan 30 m minimaal 3 × 2,5 mm² en aarding bij de automatisering volgens het ontwerp van de elektricien.
FLASH-waarschuwingslamp	2 × 0,5 mm²; 20 m.
Antenne	Losse coaxkabel RG58; 10 m, aanbevolen lengte minder dan 5 m.
Drukknop / sleutelschakelaar	2 kabels van 2 × 0,5 mm² of één kabel van 4 × 0,5 mm²; 50 m. Het NO-bedieningscontact is potentiaalvrij.
BlueBUS-fotocellen	2 × 0,7 mm²; 30 m; TX en RX parallel, zonder polariteit.
Relaisfotocellen	4 × 0,5 mm²; 30 m; aparte voeding en veiligheidscontact volgens het aansluitschema.
STOP-veiligheidslijst	2 × 0,5 mm²; 20 m.

Sluit de netvoeding niet aan op de accessoire-ingangen. De kabeldoorsnede verandert de toegestane stroomafname of de spanning van de betreffende uitgang niet.

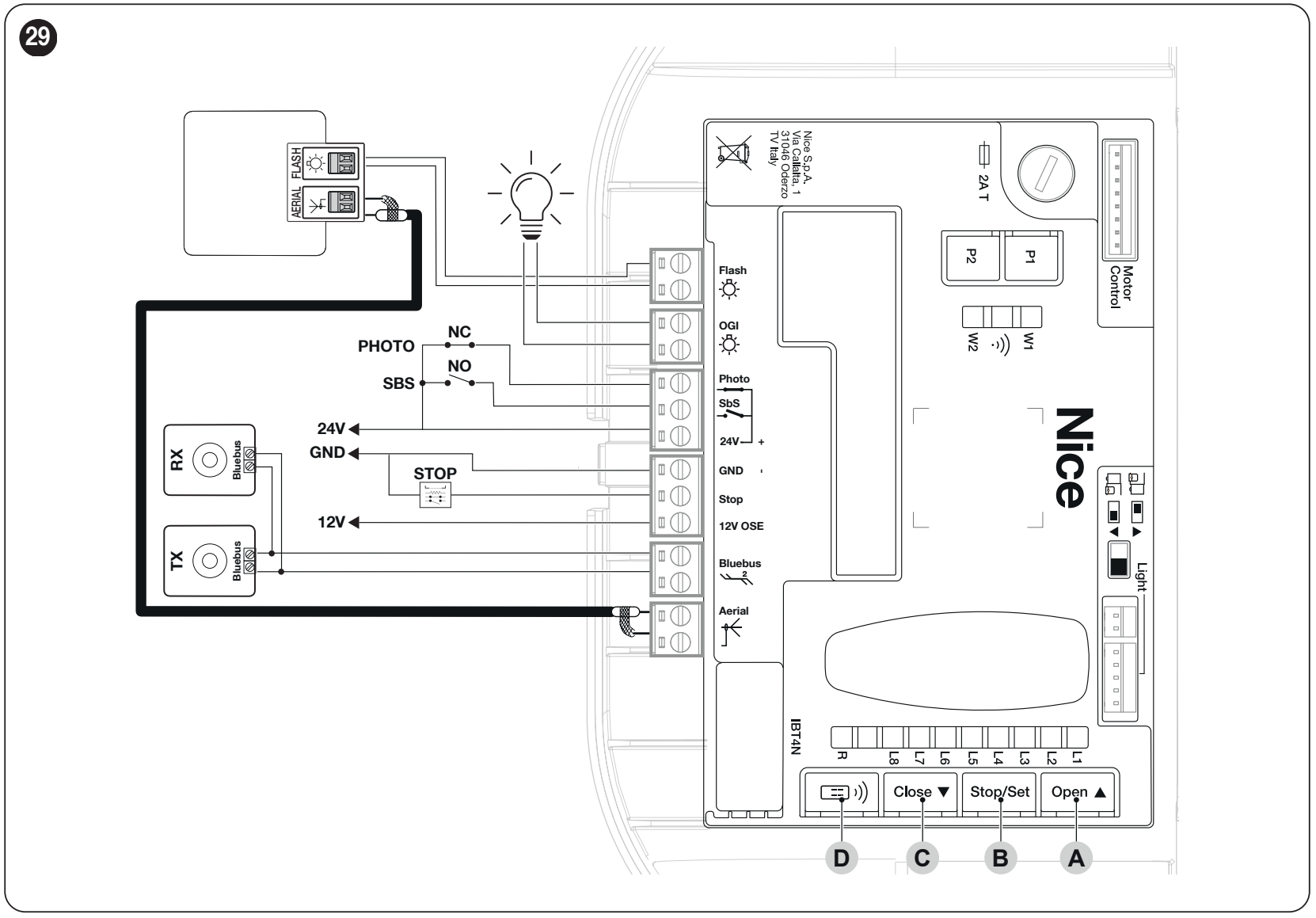

Besturingsprint, klemmen en polariteit

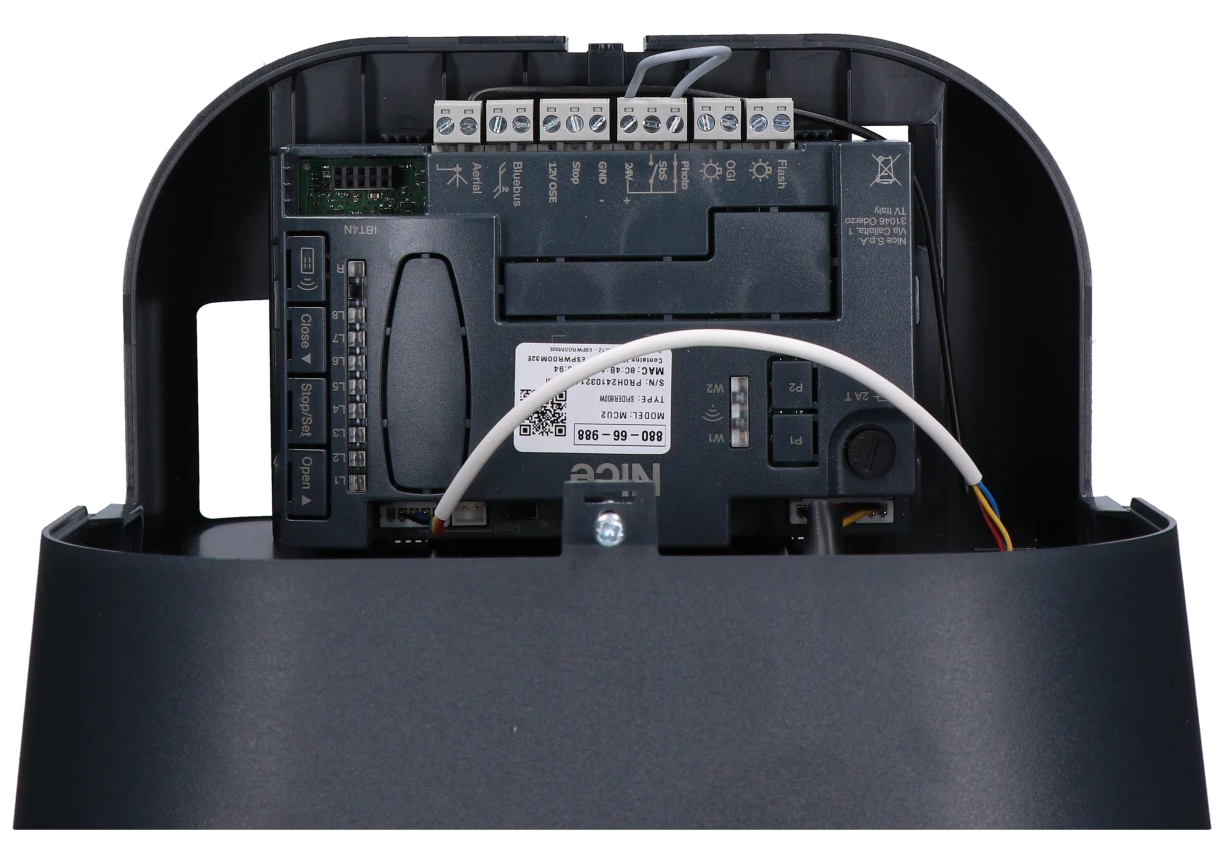

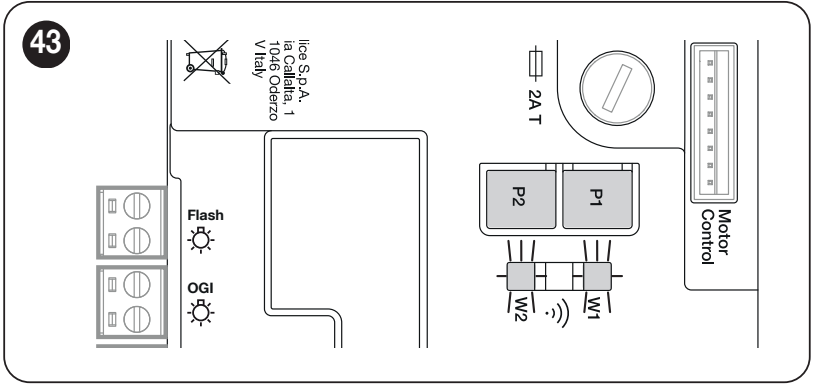

De SPIDER800W heeft een ingebouwde MCU2-besturingseenheid met BlueBUS en programmeer-leds L1–L8. Deze versie heeft ook ingebouwde wifi.

Klem	Functie en aansluiting

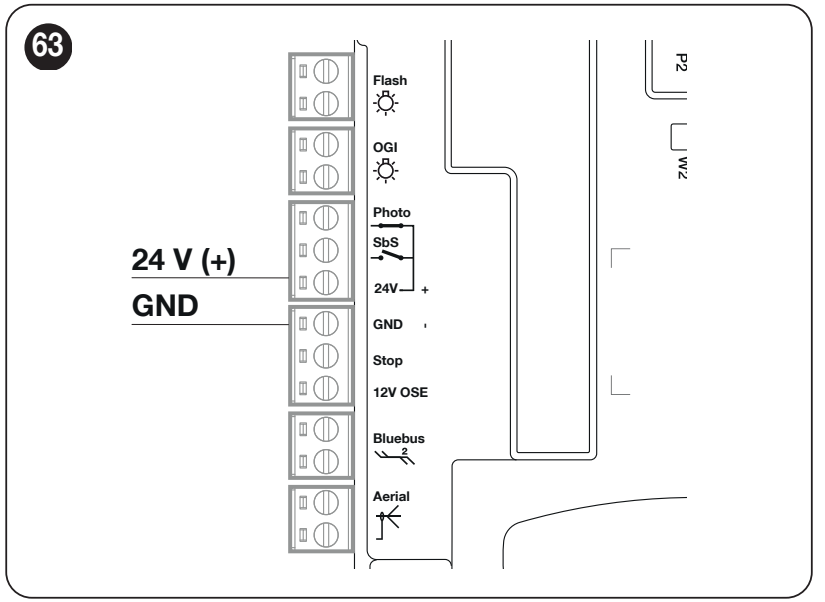

24 V / GND	24 V is plus (+), GND is min (−). Hulpvoeding 24 V DC, tolerantie −30% / +50%, totaal maximaal 100 mA.
BlueBUS	Tweedraadsvoeding en communicatie voor compatibele apparaten; EPMB worden parallel aangesloten. Zonder polariteit +/−.
PHOTO	Potentiaalvrij verbreekcontact NC tussen PHOTO en 24 V (+). De relaisfotocellen krijgen een aparte voeding van 24 V (+) / GND (−).
SbS	Potentiaalvrije drukknop NO tussen SbS en 24 V (+); een korte verbinding geeft een stap-voor-stapbedieningssignaal.
STOP / GND	Veiligheidsingang STOP ten opzichte van GND. Het type NO, NC of 8,2 kΩ wordt bij het opstarten ingeleerd. Het contact zelf heeft geen polariteit.

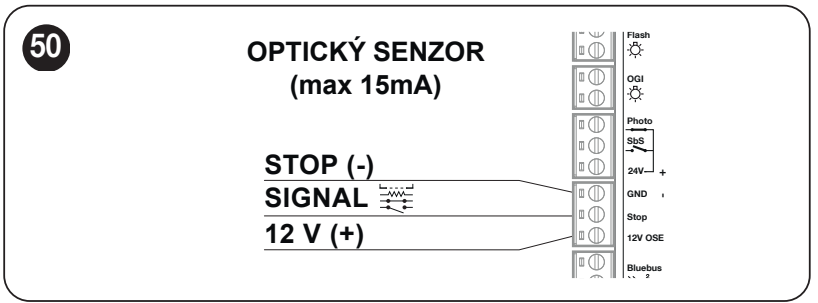

12 V OSE / STOP / GND	Optische veiligheidslijst: 12 V OSE = plus (+), STOP = signaal, GND = min (−). Voeding 12 V DC, maximaal 15 mA. Sluit alleen een geschikte OSE-veiligheidslijst aan volgens de bijbehorende handleiding.
FLASH / OGI	Afzonderlijke tweepolige uitgangen, standaard 24 V DC, maximaal 10 W per uitgang. FLASH voor de zwaailamp, OGI voor de openingsindicator. De functie is afhankelijk van de instelling.
AERIAL	Coaxiale antenne-ingang: middenader en afscherming volgens het schema; dit is geen accessoirevoeding.

Drukknop, sleutelschakelaar of relais

Sluit op SbS alleen een potentiaalvrij contact NOaan, bijvoorbeeld een drukknop of het relais van een bedieningsmodule. Het contact verbindt SbS en 24 V (+). Voer geen uitgangsspanning van de module toe aan de bedieningsingang. Als de module voeding nodig heeft, gebruik dan afzonderlijk 24 V (+) en GND (−) en houd rekening met de gezamenlijke limiet van 100 mA.

Veiligheidslijst en STOP-ingang

STOP stopt de beweging en voert een korte omkering uit. Na wijziging van een veiligheidsvoorziening moeten de apparaten opnieuw worden ingeleerd. Meerdere NO-contacten worden parallel aangesloten, NC-contacten in serie. Sluit 8,2 kΩ-veiligheidslijsten en combinaties daarvan aan volgens het specifieke schema; een gewone schakelaar biedt niet dezelfde storingsbewaking als een bewaakte veiligheidslijst.

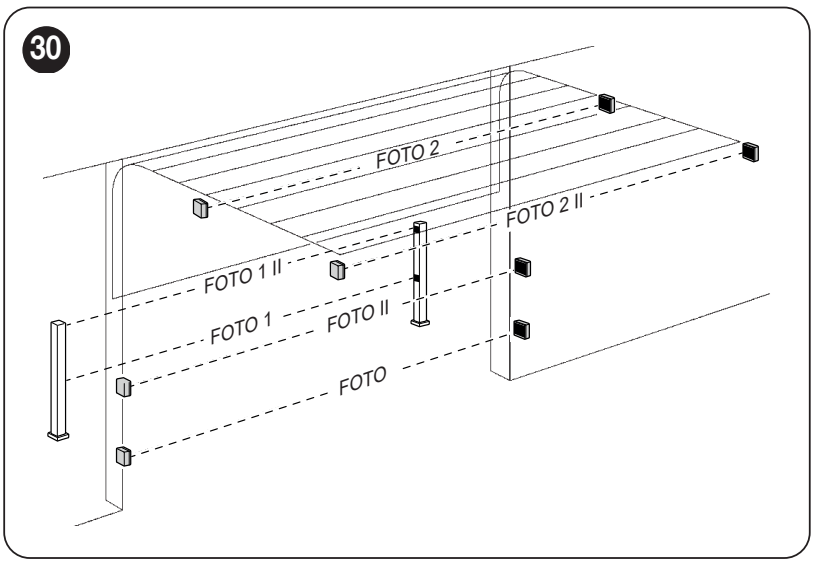

Fotocellen aansluiten

Kies voor een eenvoudige tweedraads aansluiting NICE EPMB met BlueBUS. Sluit beide draden van zowel TX als RX parallel aan op het BlueBUS-paar. Deze bus heeft geen polariteit; de aanduidingen 24 V (+) / GND (−) horen bij andere klemmen.

Stel bij losgekoppelde voeding met de jumpers hetzelfde adres in voor TX en RX van één paar. Elk volgend paar moet een ander adres hebben.
Bevestig en richt TX tegenover RX uit en sluit BlueBUS aan. Kies de functie en montagehoogte op basis van de te beveiligen ruimte.
Voer na het aansluiten of wijzigen van adressen het inleren van de apparaten en een afzonderlijke veiligheidstest.

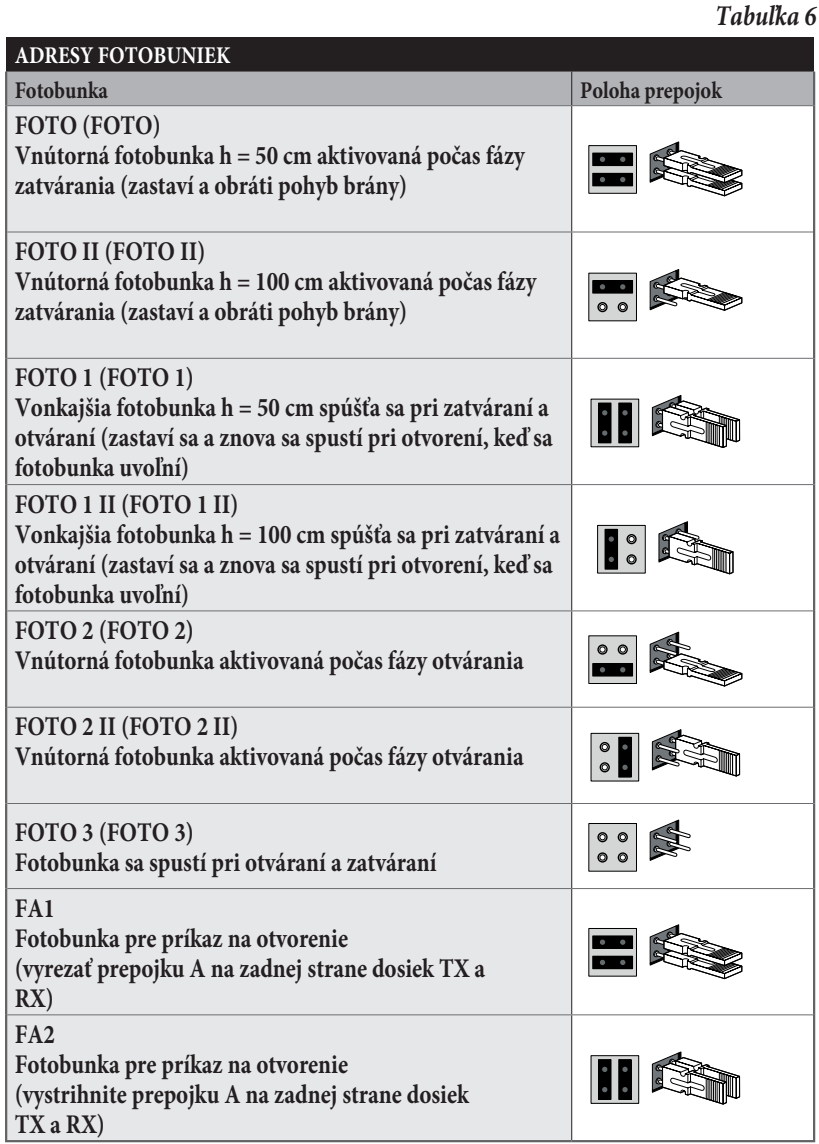

Adres	Positie en reactie
PHOTO / PHOTO II	Binnenfotocel op 50 / 100 cm hoogte; stopt en keert de beweging om tijdens het sluiten.
PHOTO 1 / PHOTO 1 II	Buitenfotocel op 50 / 100 cm hoogte; stopt tijdens openen en sluiten en hervat het openen zodra de lichtstraal vrij is.
PHOTO 2 / PHOTO 2 II	Binnenbeveiliging actief tijdens het openen; plaatsing volgens de tekening.
PHOTO 3	Beveiliging tijdens openen en sluiten; selecteer op basis van het daadwerkelijke risico en de plaatsing.

Plaats geen paren met de adressen PHOTO / PHOTO 2, PHOTO II / PHOTO 3, PHOTO 1 / PHOTO 2 IInaast elkaar, om onderlinge interferentie te voorkomen. Fotocellen die als openingscommando worden gebruikt, vervangen geen veiligheidspaar.

Relaisfotocellen op PHOTO

Bij EPM zonder testfunctie: zowel op TX als op RX geldt 1 = plus, 2 = min. Voed ze via de klemmen 24 V (+) en GND (−). Gebruik op RX 4 – COM en 5 – NC tussen 24 V (+) en PHOTO. Klem 3 is NO en wordt niet gebruikt voor de veiligheidsingang PHOTO. De totale stroomafname van de hulpvoeding mag niet hoger zijn dan 100 mA.

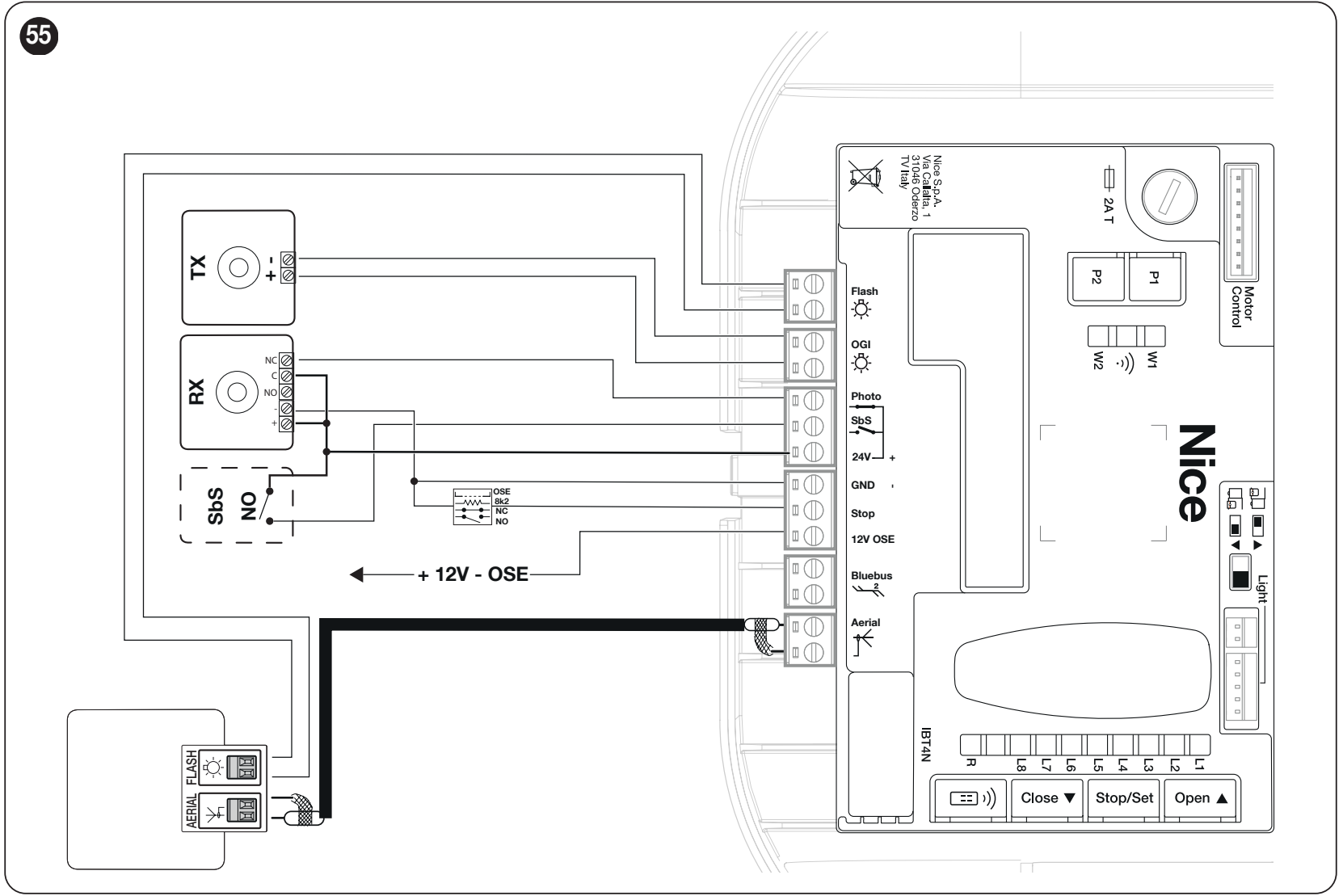

Relaisfotocellen met PHOTOTEST

Sluit voor de geteste bedrading de TX aan op het paar OGI, de RX blijft op 24 V (+) / GND (−). Bij de exacte oriëntatie van de printplaat op het onderstaande schema is de bovenste OGI-aansluiting min (−) en de onderste plus (+). Op EPM zijn 1 (+) en 2 (−); RX 4 – COM en 5 – NC horen tussen 24 V (+) en PHOTO. OGI levert 24 V DC, max. 10 W. Verwar deze draden niet met de FLASH-uitgang.

Stel niveau II/L5 in op de waarde-LED L2 – PHOTOTEST en de apparaten opnieuw in. Vóór de beweging test de besturing de reactie van de fotocellen; bij een mislukte test wordt de manoeuvre geblokkeerd. Deze relaisprocedure wordt niet gebruikt met BlueBUS EPMB.

Waarschuwingslamp FLASH, verlichting en antenne

NICE ELDC sluit deze met het klemmenblok met de aanduiding FLASH aan op het FLASH-paar op de MCU2; de standaarduitgang is 24 V DC, max. 10 W. De functie van de uitgang moet overeenkomstig worden ingesteld via programmering. Sluit geen netgevoede waarschuwingslamp van 230 V op deze aansluitingen aan.

Houd bij het FLASH-paar op de waarschuwingslamp de aanduidingen op het aangesloten apparaat aan. De polariteit is op dit detail van de ELDC niet aangegeven; neem de oriëntatie van het hulp-klemmenblok 24 V / GND niet over. De ingang AERIAL op de ELDC is een aparte antenne: sluit de coaxkabel volgens de afbeelding aan op de antenneaansluiting van de besturing. Verwar de antenne niet met de voeding van de waarschuwingslamp.

De aandrijving heeft ook ingebouwde ledverlichting voor de garage. De OGI-uitgang is bovendien bedoeld voor een externe openingsindicatie; controleer bij wijziging van de functie de OGI-instelling en de belasting.

Eerste ingebruikname en inleren

Rond eerst de mechanische montage en bedrading af, vergrendel de loopwagen en maak de volledige bewegingsruimte vrij. Controleer STOP, de fotocellen en de juiste bewegingsrichting. Het inleren van de posities, het inleren van de kracht en het koppelen van de afstandsbediening zijn afzonderlijke handelingen.

Plaats de vergrendelde poort vóór de eerste inschakeling ongeveer halverwege het traject. Bij een nieuwe, nog niet ingestelde besturing zijn 4 rode BlueBUS-knippers een normale waarschuwing dat de configuratie ontbreekt. De waarschuwingslamp en de binnenverlichting moeten in rust uit zijn; bij standaardmontage staat de richtingsschakelaar links.

1. BlueBUS en STOP inleren

Schakel de voeding in. Bij de eerste ingebruikname knipperen L1 en L2; voer de herkenning ook uit zonder aangesloten accessoires.
Houd tegelijkertijd OPEN + STOP/SET ongeveer 3 s. Laat los zodra L1 en L2 snel beginnen te knipperen.
Wacht tot de procedure is voltooid. STOP moet branden; L1 en L2 gaan uit. Bij de eerste installatie beginnen L3 en L4 te knipperen: de posities moeten worden opgeslagen.

Als u de richting wijzigt met de draaischakelaar op de printplaat, stel deze dan in terwijl de voeding is losgekoppeld, overeenkomstig de opstelling van de aandrijving, en leer de apparaten opnieuw in. De richtingswijziging wordt pas na dit inleren van kracht; wijzig de richting niet door de draden van de veiligheidsaccessoires om te wisselen.

2. Open en gesloten positie opslaan

Houd STOP/SET + CLOSE ongeveer 3 s ingedrukt. L1 begint te knipperen.
Stel met OPEN / CLOSE de gewenste volledige openingspositie in. Houd STOP/SET 3 s ingedrukt; L1 brandt en de open positie A1 is opgeslagen. Laat los.
Beweeg de poort bij knipperende L8 met OPEN / CLOSE naar de volledig gesloten positie op de vloer. Houd STOP/SET 3 s ingedrukt; L8 brandt. Laat los; de programmeerleds gaan uit.
Geef een SbS- of OPEN-commando. De aandrijving voert de volledige automatische krachtinleerprocedure uit.

Voor elke stap met een bewegingscommando geldt een limiet van 60 s; wordt deze overschreden, begin dan opnieuw met het instellen van de posities. De besturing berekent tussenposities, vertraging en gedeeltelijke opening; deze kunnen uitgebreider worden gewijzigd via de service-interface.

Kracht inleren en eerste bewegingstest

Bij het inleren van de kracht voert de aandrijving automatisch een openings- en sluitbeweging uit met verhoogde kracht. Houd tijdens deze procedure personen en voorwerpen uit de buurt van de poort. Knipperende binnenverlichting geeft aan dat het inleren bezig is. Na wijziging van de posities, snelheid, richting of mechanische ontlasting moet de kracht opnieuw worden ingeleerd.

Wordt het inleren onderbroken door STOP, een fotocel of een stroomstoring, verhelp dan de oorzaak en hervat het inleren met een volgend SbS / OPEN / CLOSE-commando.

Test vóór ingebruikname

Open en sluit de poort met losgekoppelde voeding en ontgrendelde loopwagen handmatig; de benodigde kracht mag over het volledige traject maximaal 225 N bedragen. Vergrendel daarna de loopwagen opnieuw.
Herhaal het openen en sluiten; de poort moet de opgeslagen posities bereiken zonder te klemmen of de consoles te vervormen.
Controleer de vertraging bij de eindposities, de ontspanning van de riem na het stoppen, de handmatige ontgrendeling en het opnieuw vergrendelen.
Onderbreek elke fotocel bij de TX, bij de RX en midden in de lichtstraal; controleer of de veiligheidsreactie correct is. Test alle STOP-voorzieningen.
Een technicus moet de botskrachten meten en de veiligheid van de volledige poort controleren. Een slechte mechanische werking mag niet worden verhuld door de kracht te verhogen. Meet de krachten opnieuw na elke wijziging van de krachtinstelling.
Geef de gebruiker instructies voor de bediening, ontgrendeling en het onderhoud. Loop alleen door de poort wanneer deze volledig open en stilstaand is.

MCU2 programmeren

Gebruik op de printplaat OPEN, STOP/SET, CLOSE en leds L1–L8. Programmeer terwijl de poort stilstaat. Kort knipperen van de geselecteerde functie-led betekent OFF; langer knipperen betekent ON. Controleer de veiligheid van de poort opnieuw na wijziging van de kracht of gevoeligheid.

Niveau I – functies ON / OFF

Houd STOP/SET ingedrukt totdat L1 begint te knipperen en laat de knop dan los.
Verplaats de knipperende led met OPEN / CLOSE naar de gewenste functie.
Wijzig ON / OFF met een korte druk op STOP/SET. Stel eventueel de volgende functie in.
Wacht om op te slaan en af te sluiten 20 s zonder een knop in te drukken.

Led – functie	Betekenis / fabrieksinstelling
L1 – Automatisch sluiten	ON: na het openen sluit de poort na de pauze die is ingesteld op niveau II/L1. OFF: wacht op een commando. Fabrieksinstelling: OFF.
L2 – Sluiten na fotocel	AAN: na het vrijgeven van de fotocel wordt een pauze van 5 s ingelast. Met automatisch sluiten kan de poort na het vrijgeven van de lichtstraal stoppen met openen; zonder deze functie wordt de poort volledig geopend en na 5 s gesloten. STOP annuleert deze vervolgreactie. Standaard UIT.
L3 – Altijd sluiten	AAN: als na herstel van de voeding wordt vastgesteld dat de poort openstaat, knippert het waarschuwingslicht 5 s voordat de poort sluit. Standaard UIT.
L4 – Stand-by	AAN: na 1 minuut inactiviteit wordt een deel van de elektronica uitgeschakeld; BlueBUS geeft langzaam een signaal. Houd rekening met de voeding van aangesloten apparaten. Standaard UIT.
L5 – Beveiliging tegen onbevoegd openen	AAN: als geforceerd openen wordt vastgesteld, wordt de poort gesloten. Meldingen in de app vereisen een compatibele interface en configuratie. Standaard UIT.
L6 – Vooraf knipperen	AAN: het waarschuwingslicht knippert 3 s voordat de beweging begint. Standaard UIT.
L7 – Ingebouwde radio uitschakelen	AAN: de ingebouwde ontvanger is uitgeschakeld, bijvoorbeeld bij gebruik van een externe OXI/OXIBD. UIT: de ingebouwde radio is actief. Standaard UIT.
L8 – Lichte/zware poort	AAN: voorinstelling voor een lichte poort. UIT: voorinstelling voor een zware poort. Wijzigt de groep instellingen voor kracht, gevoeligheid en snelheid; daarna moet de kracht opnieuw worden ingeleerd. Standaard UIT.

Niveau II – instelbare waarden

Houd STOP/SET ingedrukt totdat L1 begint te knipperen; laat de knop los.
Selecteer met OPEN / CLOSE de ingangs-led van de parameter.
Houd STOP/SET ingedrukt. Na ongeveer 3 s gaat de led van de huidige waarde branden. Houd STOP/SET ingedrukt en selecteer met OPEN / CLOSE een andere waarde-led.
Laat STOP/SET los. Stel de volgende parameter in of wacht 20 s zonder op knoppen te drukken om op te slaan en af te sluiten.

De fabrieksinstelling is vetgedrukt weergegeven bij de waarde-led. De voorinstelling voor een lichte/zware poort of instellingen via de service-interface kunnen sommige waarden wijzigen; de actuele indicatie op de printplaat is bepalend.

Ingangs-led – naam en beschrijving	Instellings-led – waarde
L1 – Pauze Tijd tot automatisch sluiten; actief wanneer I/L1 AAN staat.	L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s
L2 – SbS-commando Volgorde van de stap-voor-stapingang en het eerste radiosignaal. De modi L4, L5, L7 en L8 wijzigen ook de OPEN / CLOSE-commando's.	L1 – openen – stop – sluiten – stop L2 – openen – stop – sluiten – openen L3 – openen – sluiten – openen – sluiten L4 – gemeenschappelijke ingang L5 – gemeenschappelijke ingang 2; langer dan 2 s ingedrukt houden = STOP L6 – SbS 2; langer dan 2 s ingedrukt houden = gedeeltelijk openen L7 – beweging alleen zolang het commando wordt ingedrukt L8 – halfautomatisch openen, sluiten zolang de knop ingedrukt wordt gehouden
L3 – Snelheid Percentage van de maximale snelheid. Na wijziging wordt de kracht opnieuw ingeleerd.	L1 – 30 % L2 – 44 % L3 – 58 % L4 – 72 % L5 – 86 % L6 – 100 % L7 – openen V4 (72 %), sluiten V2 (44 %) L8 – openen V6 (100 %), sluiten V4 (72 %)
L4 – FLASH (OUT1) De functie van de uitgang moet overeenkomen met de belasting. Uitgang 24 V DC, max. 10 W.	L1 – poortopen-indicator L2 – actief wanneer de poort gesloten is L3 – actief wanneer de poort open is L4 – waarschuwingslicht L5 – elektrische sluitplaat L6 – elektrisch slot L7 – magnetisch slot L8 – onderhoudsindicatie
L5 – OGI (OUT2) Tweede uitgang 24 V DC, max. 10 W; voor de fototest is een correcte aansluiting van TX en het opnieuw inleren vereist.	L1 – OGI-indicator voor open poort L2 – PHOTOTEST L3 – poortstatus L4 – garageverlichting L5 – radiokanaal 1 L6 – radiokanaal 2 L7 – radiokanaal 3 L8 – radiokanaal 4
L6 – Motorkracht Instelwaarden in %: openen / sluiten. Dit is niet de kracht die bij een botsing wordt gemeten.	L1 – 60 / 30 % L2 – 60 / 40 % L3 – 70 / 40 % L4 – 70 / 50 % L5 – 80 / 50 % L6 – 80 / 60 % L7 – 90 / 70 % L8 – 90 / 80 %
L7 – Gevoeligheid voor obstakels Gevoeligheidsniveaus voor openen / sluiten; dit zijn geen newtons.	L1 – uitgeschakeld L2 – 10 / 20 L3 – 20 / 30 L4 – 30 / 40 L5 – 40 / 50 L6 – 50 / 60 L7 – 60 / 70 L8 – 70 / 80
L8 – Mechanisme ontlasten Een korte omkering vermindert de spanning nadat de poort de gesloten stand heeft bereikt. Na wijziging moet de kracht opnieuw worden ingeleerd.	L1 – geen ontlasting L2 – minimaal L3 – tussenstand 3 L4 – tussenstand 4 L5 – tussenstand 5 L6 – tussenstap 6 L7 – tussenstap 7 L8 – maximum

Als L1 en L8 tijdens het instellen tegelijk knipperen, valt de huidige waarde buiten het beschikbare instelbereik van de besturingsprint, bijvoorbeeld na instelling via de service-interface. Controleer deze instelling of selecteer met de knoppen OPEN / CLOSE een geschikte waarde uit het instelbereik.

Afstandsbedieningen en koppelen

De ontvanger is ingebouwd. MYGO4 uit de set moeten in het geheugen worden opgeslagen. De MCU2 werkt met O-Code en BD en heeft in modus 1 geheugen voor 100 afstandsbedieningen; controleer bij een extra afstandsbediening de codering en niet alleen de frequentie van 433,92 MHz.

Modus 1 – alle knoppen

Houd RADIO ingedrukt tot de groene led R gaat branden en laat de knop dan los.
Binnen 10 s houdt u een willekeurige knop op de eenrichtingsafstandsbediening ingedrukt. Laat los bij de eerste van de drie groene knippersignalen van R.
Druk bij een tweewegafstandsbediening op een knop en laat deze direct weer los; drie groene knippersignalen van R en een korte trilling van een compatibele afstandsbediening bevestigen dat de knop is opgeslagen.

Knop in modus 1	Commando
1	Stap-voor-stapcommando SbS
2	Gedeeltelijk openen
3	Openen
4	Sluiten

Modus 2 – één knop

Druk op RADIO en laat de knop los n keer, afhankelijk van het nummer van het commando. Led R herhaalt het aantal. Sla binnen 10 s de gewenste knop van de afstandsbediening op, op dezelfde manier als hierboven; herhaal de procedure voor een volgende knop.

Aantal keer op RADIO drukken	Commando
1	SbS
2	Gedeeltelijk openen 1
3	Openen
4	Sluiten
5	STOP
6	SbS voor gemeenschappelijke ingang
7	SbS met hoge prioriteit
8	Gedeeltelijk openen 2
9	Gedeeltelijk openen 3
10	Openen en automatische werking blokkeren
11	Sluiten en automatische werking blokkeren
12	Automatische werking blokkeren
13	Automatische werking deblokkeren
14	Verlichting – timer
15	Verlichting – aan/uit

Bij de MCU2 kan een knop met hoge prioriteit ook een geblokkeerde automatische werking bedienen. Gebruik voor de normale bediening SbS; kies blokkeercommando's alleen als u deze functie nodig hebt.

Een afstandsbediening toevoegen met een bestaande afstandsbediening

Voer de procedure uit binnen bereik van de aandrijving en alleen als het inleren is toegestaan. Geldt voor eenrichtingsafstandsbedieningen.

Houd op de nieuwe afstandsbediening de gewenste knop 7 s ingedrukt en laat deze los.
Druk op de oorspronkelijke afstandsbediening drie keer langzaam op de opgeslagen knop en laat deze telkens los.
Druk op de nieuwe afstandsbediening één keer op dezelfde knop als in de eerste stap en laat deze los.

Radiogeheugen wissen

Hiermee worden alle opgeslagen afstandsbedieningen gewist. Houd RADIO ingedrukt, ook nadat led R is gaan branden en vervolgens weer is uitgegaan. Laat RADIO los bij de volgende knippering, precies bij de vijfde knippering. Vijf snelle knippersignalen bevestigen dat het wissen is gelukt. Het radiogeheugen wissen is een afzonderlijke handeling en staat los van het resetten van de besturing.

Bij tweewegafstandsbedieningen moet u volgens de handleiding ook de opgeslagen koppeling aan de zenderzijde verwijderen.

Eén afstandsbediening of knop wissen

Houd RADIO ingedrukt tot de groene led R gaat branden en daarna weer uitgaat; laat RADIO dan los.
Eenrichtingsafstandsbediening: houd de opgeslagen knop ervan ingedrukt. Laat de knop los bij het eerste van de vijf snelle groene knippersignalen van R.
Tweewegafstandsbediening: druk kort op de opgeslagen knop en laat deze weer los. Vijf snelle groene knippersignalen van R bevestigen dat het wissen is gelukt.

In modus 1 wordt de volledige afstandsbediening gewist. In modus 2 wordt alleen de gebruikte knop gewist; wis andere knoppen afzonderlijk.

Inleren op afstand uitschakelen

Koppel de netvoeding en de back-upvoeding los en wacht 10 s. Houd RADIO ingedrukt en herstel de voeding.
Laat RADIO los zodra de opgeslagen afstandsbedieningen zijn gesignaleerd, precies na de tweede korte oranje knippering van R.
Selecteer binnen 5 s de gewenste status met korte drukken op RADIO: R uit = geen blokkering; rood = voorkomen dat een nieuwe afstandsbediening wordt toegevoegd met een reeds opgeslagen afstandsbediening binnen bereik van de aandrijving; groen = toevoegen via een autorisatiecode verbieden; oranje = beide methoden blokkeren.
Druk binnen 5 s op een opgeslagen knop van een reeds gekoppelde zender om de geselecteerde status op te slaan.

Deze instelling blokkeert geselecteerde manieren om op afstand afstandsbedieningen toe te voegen. Koppelen met de knop RADIO op de printplaat is een afzonderlijke procedure; de interne radio uitschakelen schakelt de volledige ingebouwde ontvanger uit.

Wi-Fi in SPIDER800W en de MyNice-app

Wi-Fi is ingebouwd in de MCU2; voor de basisverbinding van deze set hoeft u geen BiDi-WiFi aan te schaffen. De module gebruikt een 2,4 GHz-netwerk (802.11 b/g/n). De gebruikersapp MyNice dient voor de bediening; MyNice Pro is bedoeld voor instellingen en onderhoud door technici. Download de app via de appstore van uw telefoon.

Schakel na voltooiing en een veilige test van de poort de aandrijving in en controleer de voedingsled W1.
Open in de app de optie om een Wi-Fi-interface of accessoire toe te voegen en volg de wizard. De telefoon en de aandrijving moeten tijdens de configuratie over een geschikte verbinding beschikken.
Selecteer uw thuisnetwerk van 2,4 GHz en voer de gegevens in. Voor bediening op afstand is een werkende verbinding met internet en de dienst van Nice vereist.
Test de poortstatus en de bediening. Een commando vanaf de telefoon kan de poort in beweging zetten; de veiligheidsvoorzieningen moeten goed blijven werken.

W2 / W1	Betekenis en procedure
Groen / groen	Normale werking; de telefoon is verbonden.
Groen / 8 snelle groene knipperingen	Tijdelijke identificatie van het apparaat aangevraagd door de app.
Groen knippert / groen	De module wacht op netwerkconfiguratie; ga verder in de app.
Oranje / groen	Normale werking; de telefoon is momenteel niet verbonden.
Oranje knippert / groen	Kort: netwerkconfiguratie wordt ingesteld. Als de status aanhoudt, controleer dan het netwerk en de configuratie.
Uit / groen	De periode van 30 minuten voor de niet-geconfigureerde module is verstreken. Koppel de voeding los en sluit deze weer aan; voer de configuratie opnieuw uit.
Uit / oranje knippert	Update duurt ongeveer 1 minuut; wacht even. Bij een mislukking start de module na ongeveer 5 minuten opnieuw op.
Rood knippert / uit	Bij het inschakelen is de resetknop van de module ingedrukt.
Rood / groen	De module heeft geen verbinding kunnen maken met het thuisnetwerk of de Nice-service; controleer het netwerk, het wachtwoord en de internettoegang.

Alleen de wifi-module resetten

Ingedrukt houden P1 gedurende 10 s herstelt de fabrieksinstellingen van de wifi-module; voeg de module daarna opnieuw toe in de app. P2 wordt in deze versie niet gebruikt. Deze handeling verschilt van de besturing resetten en de handzenders wissen.

De besturingseenheid resetten

Bij een reset gaan de aangepaste instellingen van de besturing verloren. Houd OPEN + CLOSE ongeveer 3 s, ingedrukt totdat L1–L8 gaan branden; laat dan los. Als de reset is gelukt, knipperen ze 3 s snel. Voer na de reset opnieuw uit: apparaten inleren, posities en test de poort. Deze procedure wist geen radiocodes in de interne of externe ontvanger.

Storingen diagnosticeren en verhelpen

Het FLASH-lampje geeft storingen aan met het aantal korte knippersignalen. De reeks wordt na een pauze van 1 s herhaald; tel één reeks.

Signaal	Oorzaak en volgende stap
1 knippersignaal	Sluiten / positie Bij het sluiten is de vloer niet gedetecteerd. Stel opnieuw in: gesloten positie.
2 knippersignalen	Fotocellen Verwijder de hindernis, controleer de uitlijning en de aansluiting van de fotocellen. Een activering bij een hindernis is normaal.
3 knippersignalen	Krachtbegrenzing Controleer de beweging met de hand, de veren, hindernissen en wrijving. Stel de kracht niet automatisch hoger in; controleer het mechaniek en de veiligheid.
4 knippersignalen	STOP Controleer de STOP-veiligheidsvoorziening en controleer of de besturing is geblokkeerd.
5 knippersignalen	Parametergeheugen Wacht minstens 30 s en probeer een opdracht te geven. Als de storing aanhoudt, vraag dan om service.
6 knippersignalen	Manoeuvrelimiet Wacht enkele minuten tot het systeem is afgekoeld. Controleer de bedrijfsbelasting en de weerstand van de poort.
7 knippersignalen	Intern elektrisch circuit Koppel alle voedingen enkele seconden los. Als de storing aanhoudt, controleert de servicedienst de printplaat en de motorkabels.
8 knippersignalen	Continu commando Verwijder een continu actief commando, bijvoorbeeld een ingedrukte knop of een ingeschakeld relais; controleer SbS.
9 knippersignalen	Automatische werking gestopt Er is een commando gegeven om de automatische werking te stoppen; hervat de werking met het juiste bedieningscommando.

LED / indicatie	Betekenis en controle
BlueBUS – 2 groene knippersignalen/s	Normale werking. Twee snelle groene knippersignalen geven een wijziging van een ingang aan.
BlueBUS – snelle en langere rode reeksen	Kortsluiting op de bus: controleer de kabels terwijl de voeding is losgekoppeld. Na het verhelpen wordt de normale indicatie na ongeveer 10 s hervat.
STOP uit	STOP actief; controleer de veiligheidsaansluiting.
PHOTO uit	Activering van de PHOTO-relaisingang.
SbS brandt	Er is een commando aanwezig; controleer de kabels en het relais als de knop niet is ingedrukt.
L1 + L2 knipperen	Vereist: apparaten inleren.
L3 + L4 knipperen	Vereist: posities inleren.
Rood lampje tijdens beweging	Het ingestelde onderhoudsinterval is overschreden; voer een controle uit.
L1 tot en met L8 lichten achtereenvolgens op	Firmware-update: wacht, schakel de voeding niet uit.

Gebruik de automatisering niet op de normale manier als een veiligheidsvoorziening defect is. Ontgrendel de poort veilig en laat en laat de reparatie uitvoeren. Vervang de zekering alleen door een exemplaar van hetzelfde type en dezelfde waarde; repareer de zekering niet door deze te overbruggen.

Back-upaccu PS124

PS124 wordt in de daarvoor bestemde ruimte van de aandrijving geplaatst en aangesloten op de aangewezen connector volgens de montagehandleiding in PDF-formaat. Sluit de accu pas aan nadat de mechanische montage, de bedrading en de programmering zijn voltooid. De accu blijft ook na het loskoppelen van de netvoeding een spanningsbron: koppel vóór werkzaamheden zowel de netvoeding als de PS124 los.. Het aantal bewegingen tijdens een stroomstoring hangt af van de accustatus, de temperatuur en de weerstand van de poort.

Ontgrendelen en handmatige bediening

Ontgrendel de poort alleen als deze stilstaat. Bij een defecte veer of een slechte balans kan de ontgrendelde poort ongecontroleerd naar beneden zakken; beveilig de poort en schakel een technicus in. Als de garage alleen via deze poort toegankelijk is, moet vooraf worden gezorgd voor een ontgrendeling van buitenaf die geschikt is voor deze poort.

Trek aan het ontgrendelkoord A. De slede wordt losgekoppeld, waarna u de poort veilig met de hand kunt bewegen.
Trek voor het opnieuw vergrendelen nogmaals aan koord A, zoals op de tweede afbeelding.
Beweeg de poort met de hand totdat het onderste en bovenste deel van de slede op één lijn staan en in elkaar grijpen. Controleer of de slede vergrendeld is voordat u een elektrisch commando geeft.

Onderhoud en veilig gebruik

Plan de controle uiterlijk om de 6 maanden of na 3.000 bewegingen, afhankelijk van wat zich het eerst voordoet. Koppel vóór onderhoud alle voedingsbronnen los. Controleer de rail, riem, slede, beugels, corrosie, veren en de balans van de poort; vervang versleten onderdelen. Herhaal na de controle de test van de veiligheidsvoorzieningen en de krachten.

Houd de afstandsbedieningen buiten bereik van kinderen. Betreed de bewegingszone van de poort niet terwijl deze beweegt. Stop de werking bij ongebruikelijke geluiden, schokken of een verslechterde balans en schakel de servicedienst. Lever elektronica en accu's in bij een daarvoor bestemd inzamelpunt, niet bij het restafval.

Technische gegevens SPIDER800W

Parameter	Waarde
Toepassing	Elektromechanische aandrijving voor een garagedeur in woonruimten.
Besturingseenheid	Ingebouwde MCU2, BlueBUS en leds L1–L8.
Netvoeding	230 V AC ±10 %, 50/60 Hz; beschermingsgeleider.
Maximale / nominale kracht	800 / 400 N.
Nominaal / maximaal opgenomen vermogen	180 / 280 W.
Maximumsnelheid	0,20 m/s; de werkelijke beweging hangt af van de instellingen en de belasting.
Cycli/dag	50; houd ook rekening met de overige bedrijfsgrenzen.
Ononderbroken werking	Maximaal 4 minuten.
Beschermingsgraad / temperatuur	IP40; −20 tot +55 °C.

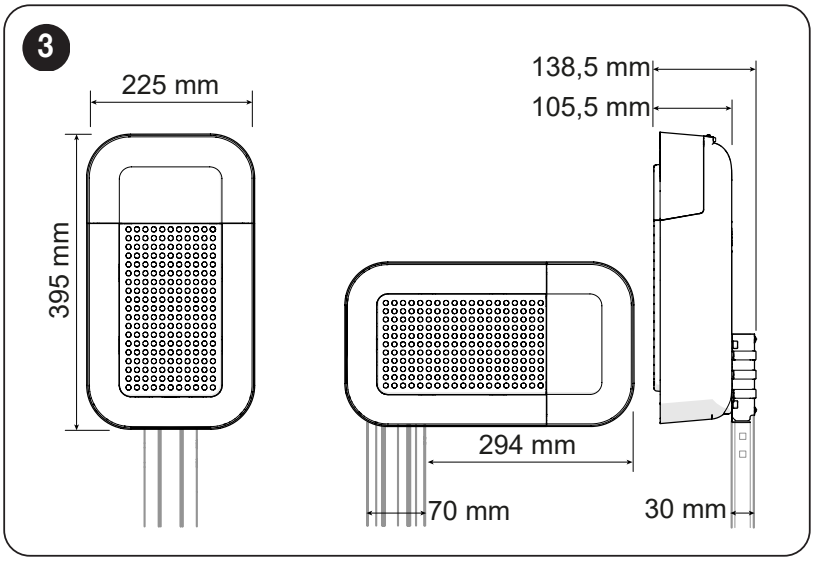

Afmetingen aandrijfkop	225 × 395 × 105 mm; montagedetails op de tekening.
Motorgewicht	4,9 kg; dit is niet het gewicht van de complete set.
Hulpaccessoires	24 V DC, tolerantie −30 % / +50 %, totaal max. 100 mA; polariteit en aansluitklemmen.
Back-up	PS124 – optioneel.
Verlichting	Ingebouwde leds.

Handleiding voor de aandrijving NICE SPIDER800W

PDF

Hoe kan ik dit artikel bestellen?

Kies de manier die u het beste uitkomt:

bestellen via de webshop: gebruik de koopknop om het artikel in uw winkelwagen te plaatsen (u vindt de koopknop hier in de tabel met productvarianten).
bestellen per e-mail: bestel via [email protected]

Stel uw vragen over het product Aandrijvingsset voor garagedeuren tot 11,4/12,6 m² NICE SPIDER800W met ingebouwde wifi

Product:	Aandrijvingsset voor garagedeuren tot 11,4/12,6 m² NICE SPIDER800W met ingebouwde wifi
Naam:
E-mail:
Telefoon:
Bericht:
	Deze pagina wordt beschermd door Google reCAPTCHA.

Pagina afdrukken

SNEL CONTACT

E-mail:

[email protected]
