CAIS Vrijdragende set 95x86x5 voor een schuifpoort met een doorgangsbreedte van 4,5 m, geperforeerd Fe-profiel KIT DEMO MBE 03
| Beschikbaarheid van het product: | Op voorraad | We verzenden producten standaard binnen 24 uur. |
|---|
Op voorraad
€ 681,06 incl. btw
| Gewicht |
|---|
| 89 kg |
Beschrijving van het product CAIS Vrijdragende set 95x86x5 voor een schuifpoort met een doorgangsbreedte van 4,5 m, geperforeerd Fe-profiel KIT DEMO MBE 03
Set met onderdelen KIT DEMO MBE 03 voor de productie van een zelfdragende schuifpoort met een doorgangsbreedte tot 4,5m/525kg. Alle onderdelen behalve het C-profiel zijn verzinkt.
| Set CAIS-DEMO-MBE-03 bevat: | ||||
|---|---|---|---|---|
|
1 × | C-profiel 95x86x5mm met gaten om vast te schroeven, Fe, 6m | CAIS-STAGE-MB-6 | |
|
C-geleidingsprofiel dat aan de onderkant van de poort is vastgeschroefd en waarmee de poort over de loopwagens rijdt die in de betonnen fundering zijn verankerd. Onbehandeld, ruw ijzer.
|
Details
|
|||
|
2 × | Loopwagen met 8 lagerrollen | CAIS-SPEED-ME | |
|
Wagen van verzinkt staal met 8 metalen wielen. |
Details
|
|||
|
1 × | Onderste oprijplaat - voor C-profiel 95x86x5 | CAIS-RUN-M | |
|
De onderste inrijbeugel voor de schuifpoort wordt in het C-profiel geschoven en daarop bevestigd met een klemplaat. Bij het sluiten loopt de inrijbeugel in de onderste aanslag, zodat de poort wordt ontlast. |
Details
|
|||
|
1 × | Onderste aanslag voor C-profiel 95x86x5 | CAIS-LAST-M | |
|
De opvangkom bevindt zich aan de onderkant van de aanslagpaal. Ontlast de rolwagens van de druk- en trekkrachten die erop inwerken wanneer de poort gesloten is. |
Details
|
|||
|
1 × | Afdekkap voor C-profiel 95x86x5 | CAIS-PILOT-MN | |
|
De afdekkap voor het C-profiel van een schuifpoort wordt aan het begin en eventueel ook aan het einde van het geleide-C-profiel geplaatst. Deze wordt in het C-profiel geschoven en met een klemplaatje eraan bevestigd. |
Details
|
|||
|
1 × | Afdekkap voor C-profiel 95x86x5 met bevestiging aan de oprijplaat | CAIS-PILOT-MR | |
|
De afdekkap CAIS PILOT MR voor het C-profiel van een schuifpoort wordt aan het begin van het geleidingsprofiel gemonteerd. De afdekkap wordt bevestigd op de poortstopper CAIS RUN M. |
Details
|
|||
|
1 × | Bovenrail met twee rollen voor schuifpoorten | CAIS-FRM2 | |
|
Geleider voor het verticaal stabiliseren van de poort in dwarsrichting. |
Details
|
|||
|
1 × | Montagehandleiding voor een zelfdragende set |
Downloaden
|
|
|
Montagehandleiding met geïllustreerde bedradingsschema's en instructies voor het programmeren en koppelen van afstandsbedieningen. |
||||
Set schroeven en blindklinkmoeren voor bevestiging
Voordelen en kenmerken van de set CAIS-DEMO-MBE-03
- Eenvoudige montage dankzij doordachte details en snelle installatie doordat het C-profiel op de constructie wordt vastgeschroefd; het C-profiel hoeft dus niet te worden vastgelast.
- Bevestigingsschroeven en blindklinkmoeren inbegrepen voor het bevestigen van het C-profiel aan de constructie via de gaten in het C-profiel, die telkens minimaal 400 mm uit elkaar zitten.
- Het C-profiel van onbehandeld staal, zonder oppervlaktebehandeling, met een serienummer en voor 100% getest met de loopwagens, is zo nauwkeurig als wat.
- Hoogwaardige lagers van de loopwagens. De middelpunten van de wieltjes van de loopwagens zijn geboord, niet met een laser uitgesneden.
- Getest van -37°C tot +50°C
- Duits staal. Japanse robots. Geproduceerd in Tsjechië.
Voorbeeld van een geschikte toepassing van de set voor de productie van de zelfdragende schuifpoort CAIS-DEMO-MBE-03

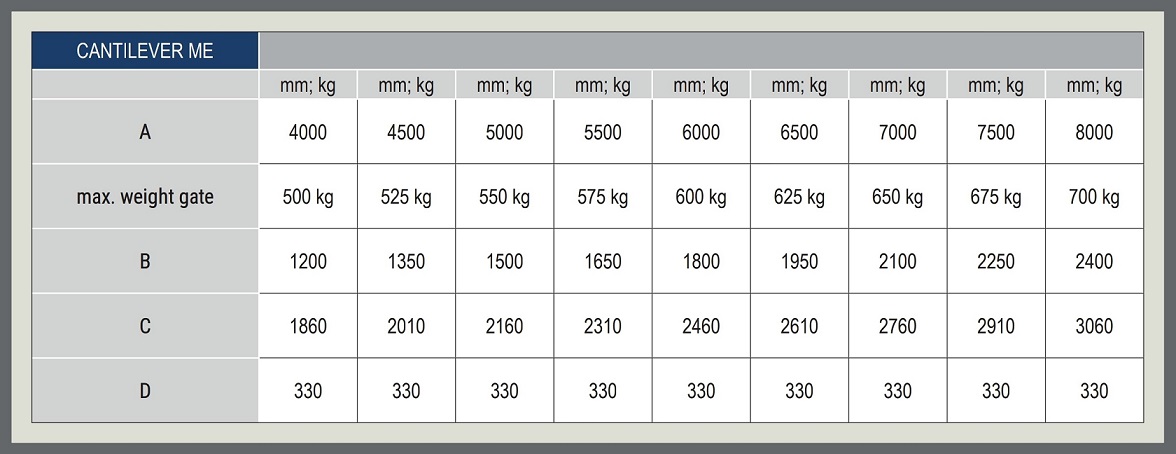

De set is geschikt voor een doorgangsbreedte tot 4,5 m en een totaal poortgewicht van 525 kg. Op de volgende tekening staan de maten voor verschillende doorgangsbreedtes, met een voorstel voor geschikte constructieprofielen. De onderstaande tabel geeft de maatvoering voor elke doorgangsbreedte van de zelfdragende schuifpoort weer.
Dwarsdoorsnede van de poort met loopwagens en geleiding
Originele fabrikantcode: CAIS KIT DEMO MBE 03 1710052
