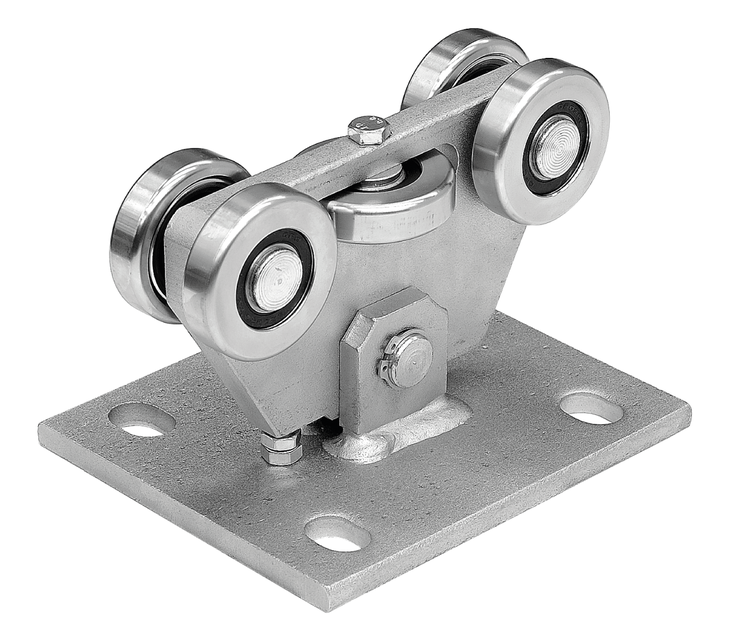

INOX loopwagen voor roestvrijstalen schuifpoort met 5 rollen voor C-profiel 68x68x3
INOX| Beschikbaarheid van het product: | Op voorraad | We verzenden producten standaard binnen 24 uur. |
|---|
op voorraad
€ 451,86 incl. btw
| A [mm] |
B [mm] |
C [mm] |
Ød [mm] |
E [mm] |
F [mm] |
G [mm] |
H [mm] |
S [mm] |
Gewicht |
|---|---|---|---|---|---|---|---|---|---|
| 180 | 150 | 135 | 59,5 | 125 | 100 | 100 | 100 | 15 | 5,70 kg |
Beschrijving van het product INOX loopwagen voor roestvrijstalen schuifpoort met 5 rollen voor C-profiel 68x68x3
Roestvrijstalen loopwagen voor vrijdragende schuifpoorten met een doorgangsbreedte tot 4,5 m en een gewicht tot 200 kg.
- Variant C395IX-1P past in het INOX C-profiel 68x68x3mm.
De kanteling van de loopwagen zorgt ervoor dat het gewicht/de druk van de poort tijdens elke beweging gelijkmatig over alle lagerrollen van de loopwagens wordt verdeeld. De loopwagen heeft een M8-moer voor het afstellen van de kanteling.
Mogelijkheid om loopwagens met korting Set onderdelen voor de bouw van een vrijdragende poort. Alle voordelige sets voor vrijdragende poorten.
Afmetingen van de gaten en schroeven van de loopwagens
| Code | Voor C-profiel | Montagegaten | Schroeven | Stelschroef |
|---|---|---|---|---|
| C395IX-1P |
68x68x3 | 4 stuks 18×25 | ontbreken | M8 |
VERANKERING VAN DE DRAAGWAGENS VAN DE VRIJDRAGENDE POORT:
De draagwagens kunnen worden verankerd:
- op draadeinden die u rechtstreeks in de fundering instort
- op draadeinden chemisch verlijmd in een reeds uitgeharde betonnen fundering
- op inslagankers in een reeds uitgeharde betonnen fundering
De gaten in de montageplaten hebben een kleinste afmeting van 18mm, ze worden verankerd met schroefdraad M16. Alle methoden zijn geschikt; het hangt ervan af waarmee u de beste ervaring hebt.

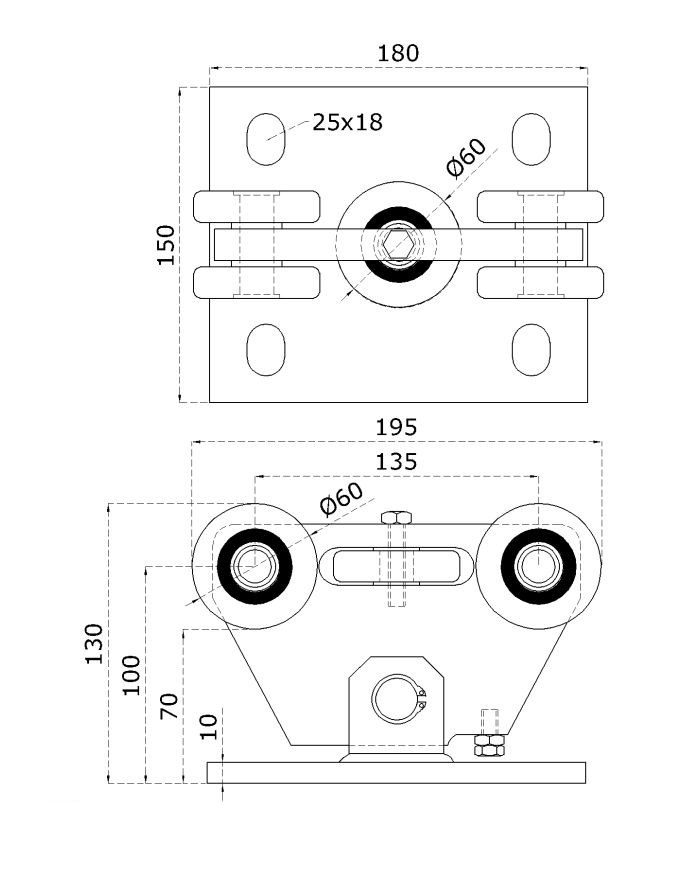

Tekening van loopwagen C395IX-1P:
360°:
