NICE FLOX2R - universele tweekanaals externe ontvanger met rolling code NICE FLOX2R - universele tweekanaals externe ontvanger met rolling code

Beschrijving van het product NICE FLOX2R - universele tweekanaals externe ontvanger met rolling code

Een beschikbaar alternatief!
Tweekanaals externe ontvanger FLOX2R is vervangen door tweekanaals externe ontvanger 433,92 MHz - NICE OX2.

Tweekanaals (wat betekent dat?) ontvanger compatibel met NICE-afstandsbedieningen met een rolling code van het type FloR (de 52-bitscode biedt 4,5 biljoen combinaties, waardoor misbruik praktisch onmogelijk is). Herkenning is ook mogelijk van de codering O-View afstandsbedieningen Era One en Era Inti. Met behulp van deze ontvanger kunt u bedienen een automatiseringssysteem van een ander merk met een afstandsbediening van NICE. Het apparaat bevat een BM250-geheugenmodule voor de opslag van 63 codes.

0. Inhoud van de pagina

1. Productbeschrijving en elektrische aansluiting
2. Keuze van het afstandsbedieningskanaal voor het relais
3. Gebruik met normaal gesloten contacten (NC)
4. Het ontvangerkanaal koppelen aan een knop van de afstandsbediening
5. Programmeren

5.1. AFSTANDSBEDIENING SNEL OPSLAAN
5.2. AFSTANDSBEDIENING STANDAARD OPSLAAN
5.3. AFSTANDSBEDIENING OP AFSTAND OPSLAAN (BINNEN BEREIK VAN DE ONTVANGER)
5.4. GEHEUGEN VOLLEDIG WISSEN
5.5. EEN SPECIFIEKE AFSTANDSBEDIENING UIT HET GEHEUGEN VAN DE ONTVANGER WISSEN

6. Geavanceerde functies

6.1 STAP-VOOR-STAP
6.2 TIMER
6.3 ALARM

7. Geheugenvergrendeling

7.1 GEHEUGENVERGRENDELING ACTIVEREN VIA: HARDWARE
7.2 GEHEUGENVERGRENDELING ACTIVEREN VIA: SOFTWARE
7.3 GEHEUGENVERGRENDELING DEACTIVEREN
7.4 GEHEUGENVERGRENDELING MET WACHTWOORD

8. Technische specificaties van de NICE FloxR FLOX2R-ontvanger

1. Productbeschrijving en elektrische aansluiting

De externe ontvanger kan met schroeven aan een muur of plafond worden bevestigd, of onder de afdekkap van de van de, die hij moet aansturen.

1. Open de behuizing van de ontvanger 2. Sluit de elektrische bedrading aan volgens het volgende schema:

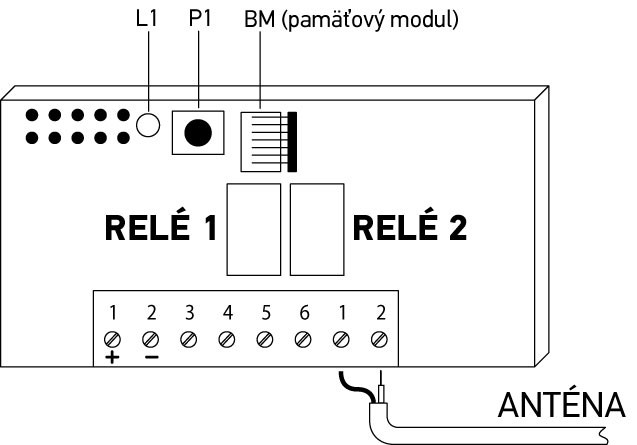

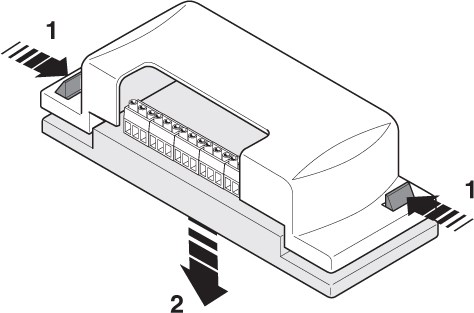

De behuizing van de NICE FloX2R openen Elektrische aansluiting van de NICE FloX2R



Component Beschrijving
L1 Signaal-led
P1 Programmeertoets
BM Verwijderbare BM-geheugenmodule



Ingangen Beschrijving
1–2 VOEDING: 12/24 V gelijk- of wisselspanning
3–4 RELAIS 1: contact voor normaal open (NO) relais 1
5–6 RELAIS 2: contact voor normaal open (NO) relais 2
1–2 ANTENNE: ingang voor de antenne, gebruik bij voorkeur een RG58-coaxkabel met een zo kort mogelijke lengte (tot 10 m). Sluit in dit geval de afscherming aan op ingang 1 en de kern van de coaxkabel op ingang 2.



2. Keuze van het afstandsbedieningskanaal voor het relais

De externe ontvanger kan alle vier de knoppen herkennen (kanalen) afstandsbediening), maar er kunnen slechts twee knoppen (kanalen) worden gebruikt.

Opmerking: NICE-afstandsbedieningen met FloR-codering ondersteunen vier soorten opdrachten die aan de afzonderlijke knoppen (kanalen) zijn toegewezen:

Knop Opdracht Volgorde bij herhaald indrukken van de afstandsbedieningsknop
Knop 1 Stapsgewijze bediening Openen > Stoppen > Sluiten > Openen
Knop 2 Gedeeltelijke opening Gedeeltelijk openen > Stoppen > Sluiten > Stoppen > Gedeeltelijk openen
Knop 3 Alleen openen Openen > Stoppen > Openen
Knop 4 Alleen sluiten Sluiten > Stoppen > Sluiten



Toewijzing van een kanaal aan de afzonderlijke relais gebeurt met behulp van een jumper volgens de volgende tabel:

Kanaal Relais 1 Relais 2
Kanaal 1 Kanaalselectie RELAIS 1 kanaal 1 Kanaalselectie RELAIS 2 kanaal 1
Kanaal 2 Kanaalselectie RELAIS 1 kanaal 2 Kanaalselectie RELAIS 2 kanaal 2
Kanaal 3 Kanaalselectie RELAIS 1 kanaal 3 Kanaalselectie RELAIS 2 kanaal 3
Kanaal 4 Kanaalselectie RELAIS 1 kanaal 4 Kanaalselectie RELAIS 2 kanaal 4



3. Gebruik voor normaal gesloten contacten (NC)

Als u met een externe ontvanger een apparaat wilt bedienen dat aan de ingang normaal gesloten (NC) contacten vereist en na het openen ervan een opdracht uitvoert, gaat u als volgt te werk:

  1. Koppel de externe ontvanger los van de voeding.
  2. Haal de printplaat voorzichtig uit de behuizing en draai deze om.
  3. Onderbreek volgens de afbeelding

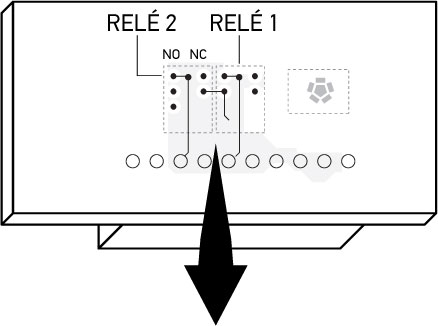

    NO-relais wijzigen in NC
    NO-relais 2 wijzigen in NC NO-relais 1 wijzigen in NC
    de verbinding met markering X en verbind met een klein druppeltje soldeer de verbinding Y.
  4. Deze procedure hoeft niet voor beide relais te worden uitgevoerd, zodat het ene relais normaal gesloten (NC) contacten kan bedienen en het andere normaal open (NO) contacten

4. Kanaal van de ontvanger koppelen aan een knop van de afstandsbediening

Bij de NICE FloR FLO2R-S-afstandsbedieningen kunt u rechtstreeks op de afstandsbediening instellen welk kanaal de betreffende knop moet uitzenden. Standaard is de eerste knop ingesteld op kanaal 1 en de tweede knop op kanaal 2. De procedure is voor elke knop afzonderlijk als volgt:

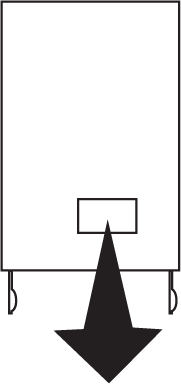

Kanalen van de afstandsbediening wijzigen
Kanaal van de afstandsbediening wijzigen, knop 1.  Kanaal van de afstandsbediening wijzigen, knop 2.
Onderbreek de aangegeven verbinding en verbind deze met een druppeltje soldeer met kanaal 2, 3 of 4.  Onderbreek de aangegeven verbinding en verbind deze met een druppeltje soldeer met kanaal 1, 3 of 4.



5. Programmeren

Het programmeren gebeurt met behulp van knop P1 en led L1 op de ontvanger. De led geeft de volgende signalen aan:

Langzaam knipperen met intervallen van een halve seconde
Aantal keer knipperen Betekenis van de knippersignalen
1 De ontvangen code van de afstandsbediening is niet geautoriseerd, dat wil zeggen: de afstandsbediening/knop is nog niet gekoppeld.
2 De ontvangen code is niet herkend. Als de tweede knippering langer duurt dan de eerste, is het geheugen vergrendeld. Als de knipperingen even lang zijn, is het geheugen niet vergrendeld.
3 De ontvangen code is herkend.
4 De uitgezonden code is al geautoriseerd.
5 De codelijst is leeg (er is geen enkele code geautoriseerd).
6 De codelijst is vol (er is geen ruimte om nog een code op te slaan).
7 De code die u wilt verwijderen, is niet geautoriseerd.
8 Tijdens het herkennen van de code is een andere code ontvangen (codebotsing).
9 Er is een wachtwoord
Snel knipperen met intervallen van een kwart seconde TIJDENS DE INITIALISATIE
Aantal keer knipperen Betekenis van de knippersignalen
1 In het apparaat zit een geheugenmodule BM60 (ruimte voor 16 codes)
2 In het apparaat zit een geheugenmodule BM250 (ruimte voor 63 codes)
3 In het apparaat zit een geheugenmodule BM1000 (ruimte voor 250 codes)
4 Er staan codes in het geheugen die niet met FloR-codering zijn gecodeerd
5 Tijdens het laden van het geheugen is een fout vastgesteld
Snel knipperen met intervallen van een kwart seconde TIJDENS GEBRUIK
Aantal keer knipperen Betekenis van de knippersignalen
1 De ontvangen code is een kopie; alleen originele codes zijn geldig.
3 De code staat niet in de codetabel, maar is opnieuw gesynchroniseerd.
4 De code staat niet in de codetabel en synchronisatie is vergrendeld.
5 De code staat niet in de codetabel en synchronisatie is niet mogelijk.



5.1. De afstandsbediening snel opslaan

Deze procedure is weliswaar het snelst, maar niet bijzonder veilig, omdat de ontvanger tijdens het opslaan een andere code binnen bereik kan ontvangen en die per ongeluk kan opslaan. Als u niet zeker bent van de veiligheid, gebruik dan de standaardmethode.

  1. Houd knop P1 op de ontvanger ingedrukt; ledlampje L1 gaat branden terwijl u knop P1
  2. Houd knop P1 ingedrukt en houd tegelijkertijd een knop op de afstandsbediening ingedrukt; (de code wordt verzonden)
  3. Zodra ledlampje L1 uitgaat, laat u de knop op de afstandsbediening los (houd knop P1)
  4. Wanneer ledlampje L1 weer gaat branden, kunt u nog een afstandsbediening, zie punt 2.
  5. Als u klaar bent, laat u knop P1 op de ontvanger los

5.2. De afstandsbediening standaard opslaan

  1. Houd knop P1 op de ontvanger ingedrukt totdat ledlampje L1gaat branden; laat dan knop P1 los
  2. ledlampje L1 blijft branden 5 seconden; houd gedurende die tijd een knop op de afstandsbediening ingedrukt (de code wordt verzonden), totdat ledlampje L1
  3. uitgaat. Laat daarna de knop op de afstandsbediening los en wacht 1 seconde
  4. Houd de knop op de afstandsbediening ingedrukttotdat ledlampje L1 uitgaat; laat daarna de knop op de afstandsbediening los
  5. Als het opslaan is gelukt, ledlampje L1 knippert drie keer

Als u niet wilt dat er nog meer afstandsbedieningen in het geheugen worden opgeslagen, kunt u het vergrendelen.

5.3. De afstandsbediening op afstand opslaan (binnen bereik van de ontvanger)

Als u al een OUDE afstandsbediening met de ontvanger hebt gekoppeld (d.w.z. de door de afstandsbediening verzonden code is in het geheugen van de ontvanger opgeslagen), kunt u een NIEUWE afstandsbediening binnen bereik van de ontvanger opslaan (10-20m) zonder rechtstreeks toegang tot de ontvanger. OUDE De afstandsbediening moet al zijn opgeslagen en volledig werken.

  1. Druk op de NIEUWE afstandsbediening op een specifieke knop en houd deze minstens 5 seconden ingedrukt; laat de knop daarna los
  2. Druk op de OUDE afstandsbediening op de betreffende knop 3 keer (met tussenpozen van ongeveer één seconde)
  3. Druk op de NIEUWE afstandsbediening één keer op de betreffende knop.
  4. Als het koppelen niet is gelukt, probeer dan de knoppen langzamer. Houd eventueel bij stap 1 de knop 6 seconden ingedrukt.

5.4. Het geheugen volledig wissen

Na het volledig wissen wordt ook het softwarematige geheugenvergrendeling gewist en de timer ingesteld op 3 seconden.

  1. Houd knop P1 op de ontvanger ingedrukt; ledlampje L1 gaat branden en gaat na 3 seconden uit (houd knop P1 ingedrukt)
  2. Wanneer ledlampje L1 begint te knipperen (houd knop P1), laat tijdens de derde keer knipperen knop P1 los en wacht ongeveer 3 seconden
  3. Zodra led L1 weer gaat branden, drukt u op knop P1 en houdt u deze ingedrukt totdat led L1 uitgaat

Afhankelijk van het type geheugenmodule, kan het proces enkele seconden duren. Tijdens dit proces knippert de led snel en knippert deze vervolgens vijf keer langzaam om aan te geven dat het wissen is gelukt. Als dit niet gebeurt, herhaalt u het proces.

5.5. Een specifieke afstandsbediening uit het geheugen van de ontvanger wissen

  1. Houd knop P1 op de ontvanger ongeveer 3 seconden ingedrukt, totdat led L1, knop P1 laat los
  2. Houd de knop op de afstandsbediening, die u wilt wissen, ingedrukt totdat led L1, de knop op de afstandsbediening laat los
  3. Wacht 1 seconde
  4. Druk opnieuw op de knop op de afstandsbediening en laat deze los
  5. Led L1 knippert één keer om aan te geven dat het wissen van de afstandsbediening is gelukt. Als dit niet gebeurt, herhaalt u het proces.

6. Geavanceerde functies

Standaard is de relaisfunctie impulsbedrijf - na ontvangst van een signaal van de afstandsbediening wordt het signaal met de code herkend. Na een succesvolle herkenning schakelt het relais in (uit) gedurende ca. 300 ms.

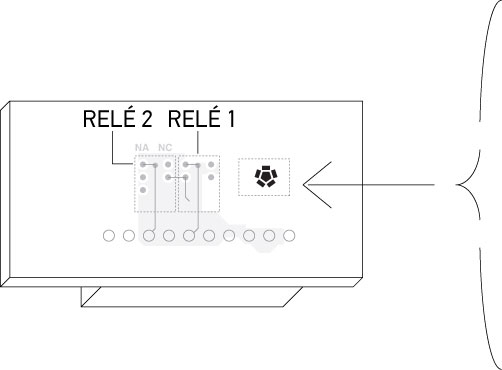

Geavanceerde functies worden geactiveerd door de verbindingen volgens het schema te solderen:

Geavanceerde functies NICE FLOX2R   Geavanceerde functies: geen jumper Geen jumper alle kanalen Impulsbedrijf
Geavanceerde functies: jumper 1 Jumper 1 1 kanaal stap-voor-stap
kanalen 2, 3 en 4 Impulsbedrijf
Geavanceerde functies: jumper 2 Jumper 2 kanalen 1 en 2 stap-voor-stap
kanalen 3 en 4 Impulsbedrijf
Geavanceerde functies: jumper 3 Jumper 3 1 kanaal Timer
kanalen 2, 3 en 4 Impulsbedrijf
Geavanceerde functies: jumper 4 Jumper 4 kanalen 1+2 Alarm
kanalen 3 en 4 Impulsbedrijf
Geavanceerde functies: jumper 5 Jumper 5 alle kanalen stap-voor-stap



6.1 Stap-voor-stap

Het relais wordt geactiveerd nadat u op de knop van de afstandsbediening drukt afstandsbediening drukt en blijft actief nadat u de knop loslaat. Druk opnieuw op de knop om het relais uit te schakelen.

6.2 Timer

Het relais wordt geactiveerd nadat u op de knop van de afstandsbediening drukt en blijft gedurende de geprogrammeerde tijd actief:

  1. Houd knop 1 op de afstandsbediening ingedrukt (of gebruik kanaal 1)
  2. Druk terwijl u de knop op de afstandsbediening drie seconden ingedrukt houdt ook op knop P1 op de ontvanger. Laat daarna de knop op de afstandsbediening los
  3. Houd knop P1 gedurende de gewenste programmeertijd ingedrukt (maximaal 150 minuten) en laat knop P1 daarna los
  4. De ingestelde tijd is opgeslagen en blijft bewaard totdat er opnieuw wordt geprogrammeerd

Opmerking: tijdens het programmeren van de timer reageert de ontvanger niet op andere opdrachten. Als u niet wilt dat de relais tijdens het programmeren van de timer worden geactiveerd, selecteert u kanaaljumpers.

6.3 Alarm

Binnenkort beschikbaar.

7. Geheugen vergrendelen

Als u wilt voorkomen dat het geheugen verder wordt aangepast, kunt u de geheugenmodule vergrendelen.

7.1 De geheugenvergrendeling activeren met hardware

Deze methode is heel eenvoudig, maar niet erg veilig, omdat een indringer de vergrendeling gemakkelijk kan verwijderen.

  1. Als u zeker weet dat alle gewenste afstandsbedieningen zijn opgeslagen, koppelt u de ontvanger los van de voeding
  2. Onderbreek verbinding X op de geheugenmodule:
    De BM-module van de FLOX2R-ontvanger vergrendelen
  3. Als u ook na het vergrendelen van het geheugen codes wilt toevoegen (afstandsbedieningen opslaan), brengt u een druppel soldeertin aan tussen de twee punten van verbinding Y:
    De BM-module van de FLOX2R-ontvanger ontgrendelen

7.2 De geheugenvergrendeling activeren met software

Deze methode is veiliger, omdat u een afstandsbediening nodig hebt die in het geheugen van de ontvanger is opgeslagen om de geheugenvergrendeling uit te schakelen:

  1. Druk op knop P1 op de ontvanger en laat deze meteen los
  2. Wacht totdat led L1 twee keer knippert (na ca. 5 seconden). Druk tijdens de tweede keer knipperen op knop P1 en houd deze ingedrukt. Laat de knop los zodra led L1 uitgaat
  3. De led knippert vervolgens twee keer. Als de tweede keer langer duurt dan de eerste, is de geheugenvergrendeling succesvol geactiveerd. Als beide knippersignalen even lang duren, is het proces niet geslaagd en moet u het herhalen.

7.3 De geheugenvergrendeling uitschakelen

Om de geheugenvergrendeling uit te schakelen, hebt u een afstandsbediening nodig die al in het geheugen van de ontvanger is opgeslagen.

  1. Druk op de knop P1 op de ontvanger en laat deze meteen los
  2. Vervolgens gaat de led L1 branden gedurende ca. 5 seconden. Druk gedurende deze vijf seconden op de knop van de afstandsbediening en houd deze ingedrukt totdat de led L1 uitgaat. Laat de knop daarna los
  3. Wacht 1 seconde
  4. Houd de knop op de afstandsbediening ingedrukt. De led knippert 4 keer om aan te geven dat de afstandsbediening in het geheugen is opgeslagen en dat het geheugen daarmee kan worden ontgrendeld.
  5. Druk tijdens de vierde keer knipperen op de knop P1 en laat deze pas los wanneer L1 uitgaat
  6. De led knippert vervolgens twee keer. Als beide knippersignalen even lang duren, is het wissen geslaagd. Duurt het tweede knippersignaal langer dan het eerste, herhaal dan de procedure.

7.4 Het geheugen met een wachtwoord vergrendelen

Deze methode kan alleen worden uitgevoerd met de professionele programmeerapparaten BUPC en OBox.

8. Technische gegevens van de ontvanger NICE FloxR FLOX2R

Codering FloR
O-View (basisfuncties)
Voeding 12-24V (limiet 10-28V)
Stroomverbruik (minimaal) 16 mA bij 24V
Stroomverbruik (maximaal) 80 mA bij 24V
Frequentie 433,92 MHz
Gevoeligheid 0,5 µV
Aantal relais 2 relais
Contact voor normaal geopend relais max. 0,5A en 50V SELV
Bedrijfstemperatuur -20 tot +55 °C
Beschermingsklasse IP 30
Afmetingen 86×22×58 mm (b×d×h)
Gewicht 55 g
