NICE OX4T - universele externe ontvanger met vier kanalen en een rolling code
| Beschikbaarheid van het product: | Op voorraad | We verzenden producten standaard binnen 24 uur. |
|---|
op voorraad
€ 165,57 incl. btw
| Gewicht |
|---|
| 0,40 kg |
Beschrijving van het product NICE OX4T - universele externe ontvanger met vier kanalen en een rolling code
Vierkanaals (wat betekent dat?) ontvanger compatibel met NICE-afstandsbedieningen met een rolling code van het type O-Code (de 72-bits code biedt 4,7 quadriljoen combinaties, waardoor misbruik praktisch onmogelijk is). Herkent ook de codering FloR van de afstandsbedieningen Era Flor en FloR-s en de codering Smilo. Met behulp van deze ontvanger kunt u bedienen met een afstandsbediening of drukknop van het merk NICE een geautomatiseerd apparaat van een ander merk met potentiaalvrije relais. De relais zijn standaard potentiaalvrij, maar als u de voeding via het relais doorverbindt, kunt u ook elk ander 230V-apparaat bedienen, zoals een motor, verlichting, jaloezieën, zonneschermen, rolluiken, luiken, ...
Kort overzicht van de eigenschappen van de NICE OX4T-ontvanger
- U kunt maximaal 1024 afstandsbedieningen in het geheugen van de ontvanger opslaan.
- Het apparaat bevat 4 relais voor normaal open (NO) en normaal gesloten contacten (NC).
- Voor de relais kunt u een van de 14 commando's.
- Het apparaat heeft 3 schakelaars, waarvan er 2 kunnen worden gebruikt om de timer.
- Het apparaat kan ook als zogenaamde repeater werken: het stuurt dan het signaal van een afstandsbediening door naar een volgende, verder weg geplaatste ontvanger en vergroot zo het bereik van de volledige automatisering.
Montage van de NICE OX4T-ontvanger

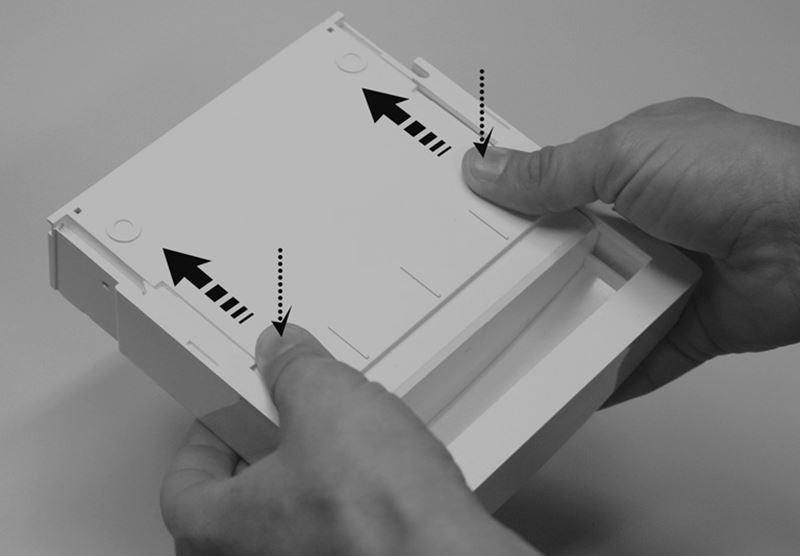

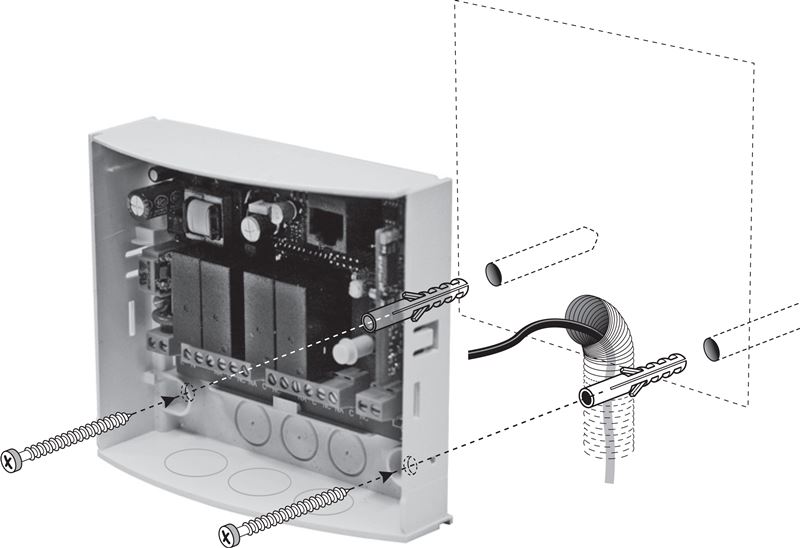

| 1. Verwijder het bovenste deksel van de ontvanger. | 2. Boor op de aangegeven plaatsen gaten voor de schroeven en bekabeling en monteer de ontvanger aan de muur of een ander oppervlak. |
|---|---|
 |
 |
Schema en aansluiting van de NICE OX4T-ontvanger

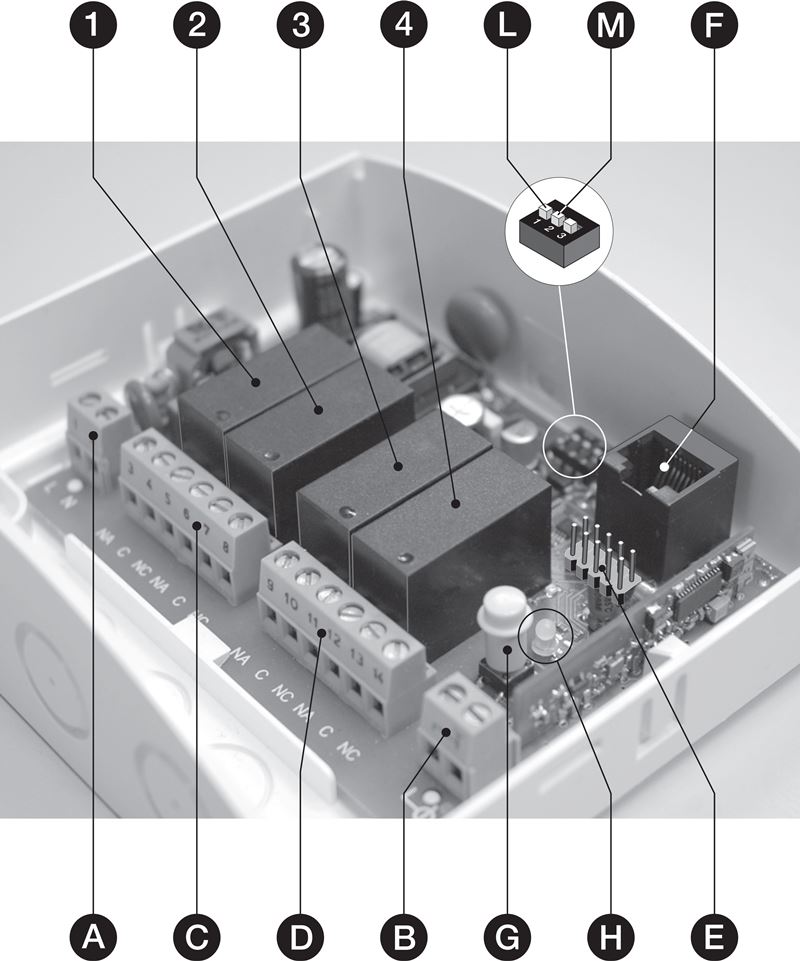

De ontvanger heeft voedingsingangen en uitgangen voor vier relais en een ingang voor de antenne:
| Aanduiding | Beschrijving |
|---|---|
| 1, 2, 3, 4 | Relais |
| A | Voedingsingang |
| B | Ingang voor de antenne |
| C | Uitgang relais 1 en 2 |
| D | Uitgang relais 3 en 4 |
| E | Poort voor NICE OBOX |
| F | Poort voor NICE O-View en NICE BusT4 |
| G | Programmeertoets P1 |
| H | L1-led |
| L | Schakelaar voor Timer I. |
| M | Schakelaar voor Timer II. |
Elektrische aansluiting en beschrijving van de relais
Alle 4 relais zijn potentiaalvrij.
Elk relais heeft één gemeenschappelijk contact (C), één normaal open contact (NO) en één normaal gesloten contact (NC).
Relais 1+2+3+4 zijn geïsoleerd van het interne circuit van de ontvanger; er kan dus netspanning van 230V doorheen lopen. Ook de relaisparen 1+2 en 3+4 zijn onderling geïsoleerd. U kunt dus de volgende combinaties gebruiken:
- alle relais gebruiken voor hoogspanning
- of alle relais gebruiken voor laagspanning
- of relais 1+2 gebruiken voor hoogspanning en relais 3+4 voor laagspanning
- of relais 1+2 gebruiken voor laagspanning en relais 3+4 voor hoogspanning
Aansluitvoorbeeld voor hoogspanning

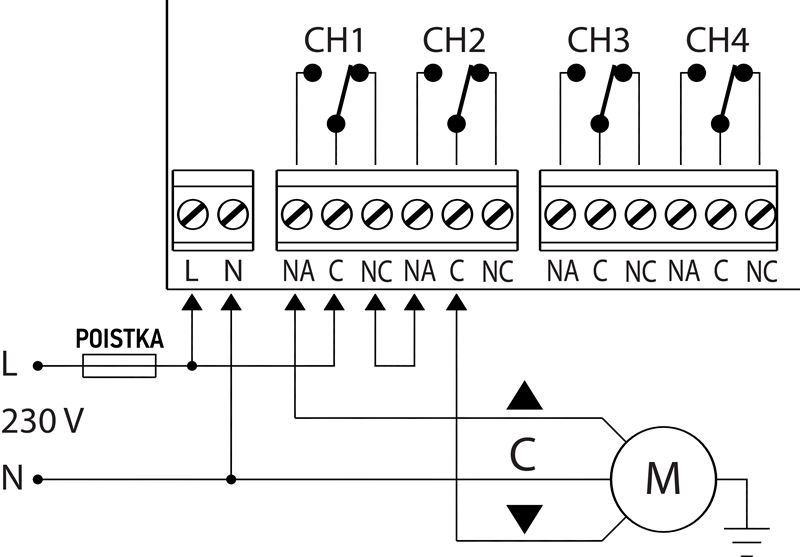

| Aansluitvoorbeeld voor een algemene elektrische kring (verlichting, motor, ...) | Aansluitvoorbeeld voor een motor met twee draairichtingen (één kanaal/relais beweegt in de ene richting, het andere in de andere richting) |
|---|---|
 |
 |
Bij een gering bereik van de afstandsbediening is een externe antenne nodig, bijvoorbeeld de NICE ABF. Leg de antennekabel bij montage recht en zorg dat deze zo min mogelijk buigt of draait. Plaats de antenne zo hoog mogelijk boven metalen of gewapendbetonconstructies voor een optimaal bereik.
Programmeren van de externe ontvanger NICE OX4T
Koppelen met een afstandsbediening - inleiding
Tijdens het koppelen communiceert de ontvanger via de P1-toets, die u indrukt, en reageert hij met het knipperen van de led. Zie de knipperdiagnose, als er iets niet werkt.
In de ontvanger kunnen 1024 afstandsbedieningen met de ondersteunde codering O-Code/FloR/TTS, Smilo en Flo.
Let op: De eerste opgeslagen afstandsbediening bepaalt welk type codering verder wordt gebruikt. Als er dus een afstandsbediening met Smilo-codering in het geheugen is opgeslagen, kunt u een afstandsbediening met bijvoorbeeld FloR niet meer met de ontvanger koppelen, tenzij u het volledige geheugen wist (een weinig waarschijnlijke situatie). Nadat de ontvanger op de stroomvoorziening is aangesloten, geeft deze een bepaald aantal lange groene knippersignalen, die aangeven welk type codering wordt gebruikt.
U kunt de afstandsbediening op twee manieren met de ontvanger koppelen:
Een afstandsbediening koppelen in modus I.
Op deze manier worden alle knoppen van de afstandsbediening tegelijk in het geheugen van de ontvanger opgeslagen. De eerste knop bedient dan relais 1, de tweede knop relais 2, de derde knop relais 3 en de vierde knop relais 4. De bediening is ingesteld op de halfautomatische modus "openen/sluiten-zolang-ingedrukt". Als de afstandsbediening minder knoppen heeft, worden alleen de bijbehorende relais opgeslagen.
De koppelprocedure is als volgt:
- Druk op knop P1 op de ontvanger en houd deze ingedrukt totdat het ledlampje L1 gaat branden. Laat de knop dan los.
- Druk binnen 10 seconden (of zolang het lampje brandt) op een willekeurige knop van de afstandsbediening en houd deze ingedrukt totdat het lampje op de ontvanger drie keer knippert. Laat daarna de knop op de afstandsbediening los.
- Herhaal stap 2 als u meer afstandsbedieningen wilt opslaan. U hebt hiervoor telkens 10 seconden vanaf het opslaan van de laatst gekoppelde afstandsbediening.
Een afstandsbediening koppelen in modus II.
Dit is een meer geavanceerde procedure. De koppelprocedure is als volgt:
- Druk op knop P1 op de ontvanger, zo vaak als het nummer van de opdracht in de tabel die u wilt gebruiken. Het ledlampje knippert even vaak als u op knop P1hebt gedrukt, houdt even pauze en knippert daarna opnieuw.
- Druk binnen 10 seconden (of zolang het lampje knippert) op een willekeurige knop van de afstandsbediening en houd deze ingedrukt totdat het lampje op de ontvanger drie keer knippert (met een andere frequentie). Laat daarna de knop op de afstandsbediening los.
- Herhaal stap 2 als u meer afstandsbedieningen wilt opslaan. U hebt hiervoor telkens 10 seconden vanaf het opslaan van de laatst gekoppelde afstandsbediening.
Op deze manier wordt alleen die specifieke knop in het geheugen opgeslagen (met uitzondering van opdrachten 9, 10, 13 en 14). Aan een knop kunnen 14 opdrachten worden toegewezen:
| Aantal | Beschrijving |
|---|---|
| 1 | activeert RELAIS 1 in de modus "openen/sluiten-zolang-ingedrukt" |
| 2 | activeert RELAIS 2 in de modus "openen/sluiten-zolang-ingedrukt" |
| 3 | activeert RELAIS 3 in de modus "openen/sluiten-zolang-ingedrukt" |
| 4 | activeert RELAIS 4 in de modus "openen/sluiten-zolang-ingedrukt" |
| 5 | activeert RELAIS 1 in de modus "openen/sluiten" |
| 6 | activeert RELAIS 2 in de modus "openen/sluiten" |
| 7 | activeert RELAIS 3 in de modus "openen/sluiten" |
| 8 | activeert RELAIS 4 in de modus "openen/sluiten" |
| 9* | activeert RELAIS 1 en 2 voor een tweerichtingsmotor (met timer I.) |
| 10* | activeert RELAIS 3 en 4 voor een tweerichtingsmotor (met timer II.) |
| 11** | activeert RELAIS 1 gedurende de op timer I ingestelde tijd. |
| 12** | activeert RELAIS 3 gedurende de op timer II ingestelde tijd. |
| 13* | activeert RELAIS 1 en 2 voor een tweerichtingsmotor ("openen/sluiten-zolang-ingedrukt") |
| 14* | activeert RELAIS 3 en 4 voor een tweerichtingsmotor("openen/sluiten-zolang-ingedrukt") |
*) Opmerking bij opdrachten 9, 10, 13 en 14: Bij het koppelen maakt het niet uit welke knop u gebruikt; de volledige afstandsbediening wordt altijd in de ontvanger opgeslagen. De knoppen hebben dan de volgende functies: 1 - OPENEN, 2 - STOP, 3 - SLUITEN, (4 - STOP). Sommige afstandsbedieningen hebben geen vierde knop. Uiteraard moet de motor correct zijn aangesloten. Aanvullende opmerkingen bij:
- Commando's 9 en 10 - Telkens wanneer de ontvanger een commando ontvangt, schakelt het relais in voor de bijbehorende timer ("Commando 9/RELAIS 1+2/Timer I" en commando "10/RELAIS 3+4/Timer II").
- Commando's 13 en 14 - Telkens wanneer u een commando verzendt, blijven de relais ingeschakeld zolang u de knop ingedrukt houdt. Als u de knop langer dan 3 seconden ingedrukt houdt, blijven de relais ingeschakeld gedurende de bijbehorende timer timer ("Commando 13/RELAIS 1+2/Timer I" en commando "14/RELAIS 3+4/Timer II").
**) Opmerking bij commando's 11 en 12: Telkens wanneer de ontvanger een commando ontvangt, schakelt het relais in voor de bijbehorende timer ("Commando 11/RELAIS 1+2/Timer I" en commando "12/RELAIS 3+4/Timer II"). U kunt de timer verlengen door vóór het verstrijken ervan opnieuw een commando te verzenden. U kunt de timer ook voortijdig beëindigen door opnieuw een commando te verzenden en de knop daarbij drie seconden ingedrukt te houden.
Als de ontvanger toevallig twee commando's ontvangt die naar hetzelfde RELAIS zijn gericht, voert de ontvanger altijd het laatst verzonden commando uit.
Koppelen met een bestaande afstandsbediening
Deze handeling moet binnen het bereik van de ontvanger worden uitgevoerd. U hebt twee afstandsbedieningen: één OUDE, die al is gekoppeld, en één NIEUWE, die nog niet is gekoppeld. Als de OUDE afstandsbediening in modus I is gekoppeld, neemt de NIEUWE afstandsbediening dezelfde eigenschappen over en kan de handeling met een willekeurige knop worden uitgevoerd. Als de OUDE afstandsbediening in modus II, is het nodig de handeling voor elke knop afzonderlijk uit te voeren door juist die knop in te drukken. De procedure is als volgt:
Standaardprocedure
- Houd de knop op de NIEUWE afstandsbediening minstens 5 seconden ingedrukt en laat de knop vervolgens los.
- Druk drie keer langzaam op de knop op de OUDE afstandsbediening.
- Druk één keer langzaam op de knop op de NIEUWE afstandsbediening.
- Als het koppelen niet is gelukt, probeer dan de knoppen langzamer. Probeer dan de knoppen langzamer in te drukken. Houd de knop eventueel 6 seconden ingedrukt in stap 1.
Alternatieve procedure
- Houd de knop op de NIEUWE afstandsbediening minstens 3 seconden ingedrukt en laat de knop vervolgens los.
- Houd de knop op de OUDE afstandsbediening minstens 3 seconden ingedrukt en laat de knop vervolgens los.
- Houd de knop op de NIEUWE afstandsbediening minstens 3 seconden ingedrukt en laat de knop vervolgens los.
- Houd de knop op de OUDE afstandsbediening minstens 3 seconden ingedrukt en laat de knop vervolgens los.
Timer programmeren
In de OX4T-ontvanger kunnen twee timers worden ingesteld:
- Timer I voor RELAIS 1 - Als commando 9, 11 of 13 is geprogrammeerd, werkt de timer voor RELAIS 1+2. Anders werkt hij alleen voor RELAIS 1.
- Timer II voor RELAIS 2 - Als commando 10, 12 of 14 is geprogrammeerd, werkt de timer voor RELAIS 3+4. Anders werkt hij alleen voor RELAIS 3.
De fabrieksinstelling voor de tijd is 120 seconden, die u als volgt kunt wijzigen:
- Als het RELAIS actief is, schakelt u het uit met het bijbehorende commando.
- Zet schakelaar I, (gemarkeerd met L) op ON voor timer I, of zet schakelaar II, (gemarkeerd met M) op ON voor timer II. De led naast de schakelaars gaat branden om aan te geven dat het programmeren is gestart.
- Verzend afhankelijk van de ingestelde schakelaar een commando om het bijbehorende RELAIS te activeren. Zodra het relais is geactiveerd, begint de tijd te lopen.
- Verzend na de gewenste tijd een signaal om het RELAIS uit te schakelen. De timerduur is nu opgeslagen.
- Zet de schakelaar terug op OFF. Zodra ook de led naast de schakelaars uitgaat, keert de ontvanger terug naar de normale toestand (de programmeermodus wordt beëindigd).
Geheugen wissen
- Houd de P1-knop op de ontvanger ingedrukt.
- Het controlelampje L1 gaat branden en daarna weer uit (blijf de knop ingedrukt houden).
- Het controlelampje begint te knipperen en:
- Als u alleen de afstandsbedieningen wilt wissen, laat u de knopTIJDENS de derde knippering los.
- Als u het volledige geheugen wilt wissen, laat u de P1-knopTIJDENS de vijfde knippering los.
- Als het wissen is gelukt, knippert het controlelampje even snel en onregelmatig en knippert het daarna 5 keer.
Een specifieke afstandsbediening uit het geheugen van de ontvanger wissen
- Houd de P1-knop op de ontvanger ingedrukt.
- Het controlelampje L1 gaat branden. Houd de P1-knop ingedrukt en druk tegelijkertijd een knop op de afstandsbediening in en houd deze ingedrukt.
- voor modus I kunt u een willekeurige knop ingedrukt houden.
- voor modus II moet u de specifieke knop indrukken die aan de ontvanger is toegewezen. Als u de volledige afstandsbediening uit het geheugen van de ontvanger wilt wissen, moet u de procedure herhalen voor elke knop die aan deze ontvanger is toegewezen.
- Als het wissen is gelukt, knippert het controlelampje 5 keer; laat vervolgens beide knoppen los.
Het geheugen vergrendelen zodat afstandsbedieningen niet kunnen worden gekopieerd
- Koppel de ontvanger los van de voeding en wacht 5 seconden.
- Houd de P1-knop ingedrukt en sluit de voeding weer aan.
- Eerst knippert de led een paar keer groen, daarna twee keer oranje en ten slotte één keer om de geheugenstatus aan te geven. Laat vervolgens de knop los.
- Stel binnen 5 seconden de kleur van de led in door herhaaldelijk op de knop te drukken:
- uit - geheugen voor het kopiëren van afstandsbedieningen ontgrendeld
- groen - kopiëren van afstandsbedieningen binnen bereik geblokkeerd
- rood - kopiëren van afstandsbedieningen via het lenen van een code geblokkeerd
- oranje - kopiëren van afstandsbedieningen op elke manier geblokkeerd
- Druk binnen 5 seconden op een willekeurige knop van een reeds gekoppelde afstandsbediening om de instelling op te slaan.
Diagnose aan de hand van het knipperen van de led
Technische specificaties van de NICE OX4T-ontvanger
| Codering |
|
|---|---|
| Voeding | 110-240V AC 50/60Hz |
| Geheugen | 1024 zenders/knoppen |
| Stroomverbruik (maximaal) | 80 mA |
| Frequentie | 433,92 MHz |
| Antenne-impedantie | 52Ω |
| Bereik |
|
| Gevoeligheid | 0,5 µV |
| Aantal relais | 4 potentiaalvrije relais, NC/NO |
| Contact voor normaal open relais | max. 5A en 250V |
| Beschermingsklasse | IP44 |
| Afmetingen | 128×112×43 mm (b×d×h) |
| Gewicht | 260 g |
Hoe kan ik dit artikel bestellen?
Kies de manier die u het beste uitkomt:
- bestellen via de webshop: gebruik de koopknop om het artikel in uw winkelwagen te plaatsen (u vindt de koopknop hier in de tabel met productvarianten).
- bestellen per e-mail: bestel via [email protected]
