NICE SMX2R - universele tweekanaals externe ontvanger met rolling code
UITVERKOOP| Beschikbaarheid van het product: | De verkoop is beëindigd | Helaas kan het product niet meer worden geleverd. Dat betekent niet dat het nooit meer beschikbaar zal zijn, maar op dit moment is er geen nieuwe verkoop gepland. |
|---|
Beschrijving van het product NICE SMX2R - universele tweekanaals externe ontvanger met rolling code
Beschikbare vervanging!
De externe ontvanger NICE SMX2R is in de uitverkoop. Wordt vervangen door model NICE OX2.
Tweekanaals (wat betekent dat?) ontvanger compatibel met NICE-zenders met een rolling code van het type FloR (met een 52-bits code die 4,5 biljoen combinaties mogelijk maakt, is misbruik ervan praktisch onmogelijk). Herkent ook de codering van O-View zenders Era One en Era Inti en de codering van Smilo. Met deze ontvanger kunt u een automatisch aangestuurd apparaat van een ander merk bedienen met een NICE-zender.
In het geheugen van de ontvanger kunt u maximaal 256 zenders opslaan.
De voeding van de NICE SMX2R-ontvanger kiezen

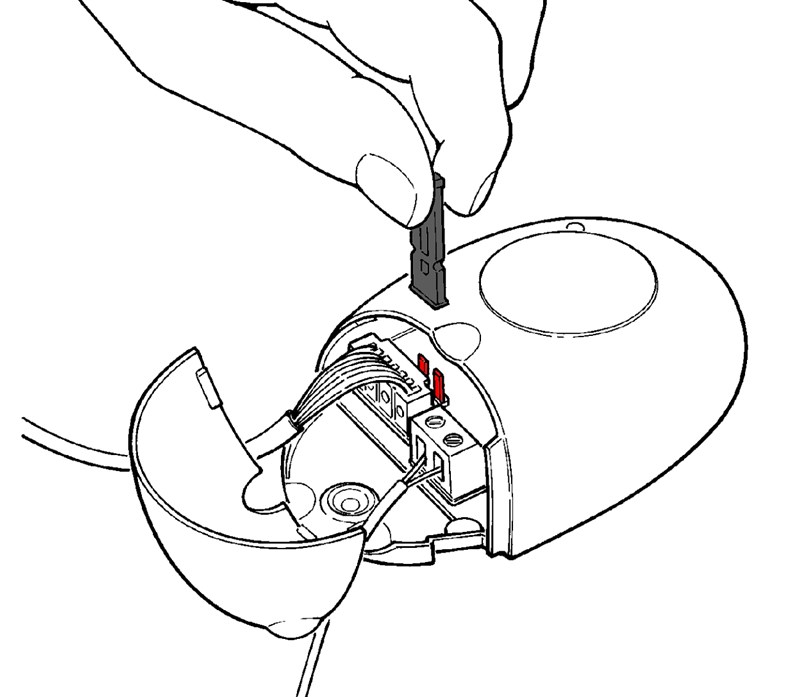

Het apparaat wordt geleverd met voorgemonteerde bedrading, die u alleen nog op een stroombron hoeft aan te sluiten (12 V of 24 V gelijk- of wisselstroom). De voedingswijze wordt ingesteld met behulp van de jumper, volgens de volgende tabel:
 |
Jumper | Voedingswijze | Spanningsbereik |
|---|---|---|---|
| nee is geplaatst | 24 V AC/DC | 18–28 V | |
| is geplaatst | 12 V AC/DC | 10–18 V |
Elektrische aansluiting

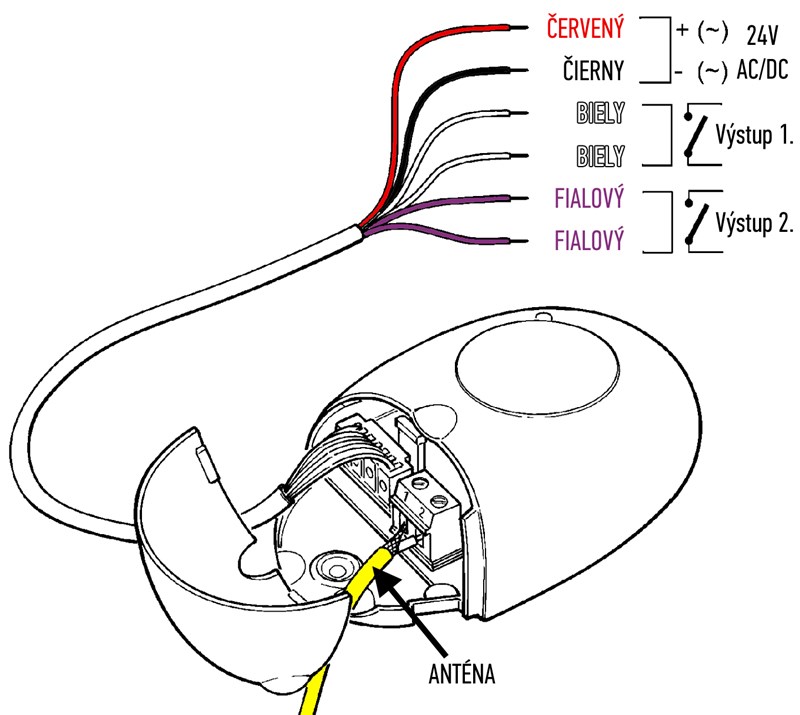

De ontvanger is voorzien van bedrading voor de voeding, de uitgangen van twee relais en de antenne-ingang:
| Kleur van de draad | Ingang/uitgang | Beschrijving |
|---|---|---|
| Rood/zwart | Voeding | Rood is plus, zwart is min. Bij gebruik van wisselstroom maakt dit niet uit. |
| Wit/wit | Uitgang relais 1. d.w.z. bediening met knop 1. |
Voor normaal open (NO) contacten. Als u normaal gesloten (NC) contacten wilt gebruiken, volgt u deze stappen. |
| Paars/paars | Uitgang relais 2. d.w.z. bediening met knop 2. |
Voor normaal open (NO) contacten. Als u normaal gesloten (NC) contacten wilt gebruiken, volgt u deze stappen. |
| Geel | Antenne | Een antenne is optioneel; u kunt de ontvanger ook met alleen het meegeleverde kabeltje gebruiken. Het bereik bedraagt dan ongeveer 40-50 m. |
Fotogalerij van de NICE SMX2R-ontvanger

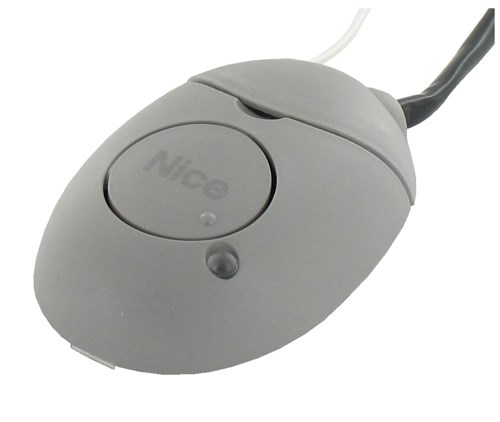

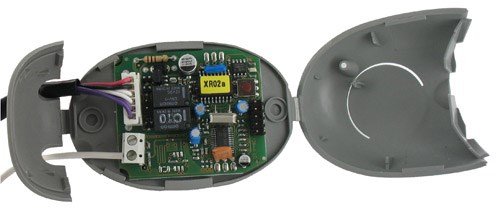

| Buitenkant | Binnenkant |
|---|---|
 |
 |

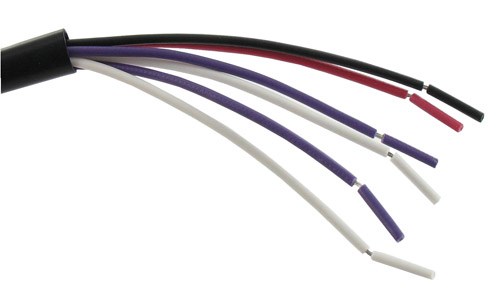

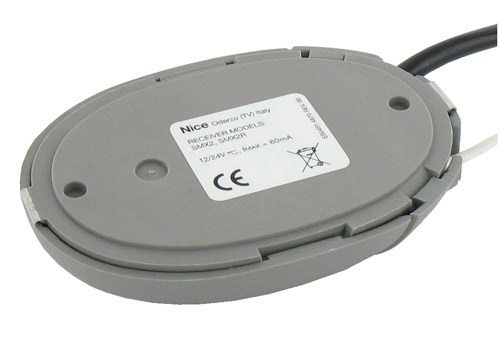

| Onderkant | Detail van de bedrading |
 |
 |
Gebruik met normaal gesloten (NC) contacten
Standaard is de ontvanger geschikt voor normaal open (NO) contacten. Dit betekent dat de kring na een commando van de afstandsbediening gedurende circa 300 ms wordt gesloten en zo het aangestuurde apparaat opdracht geeft om in actie te komen. Als u de omgekeerde werking wilt, waarbij de gesloten kring na een commando gedurende circa 300 ms wordt geopend, volgt u deze stappen:

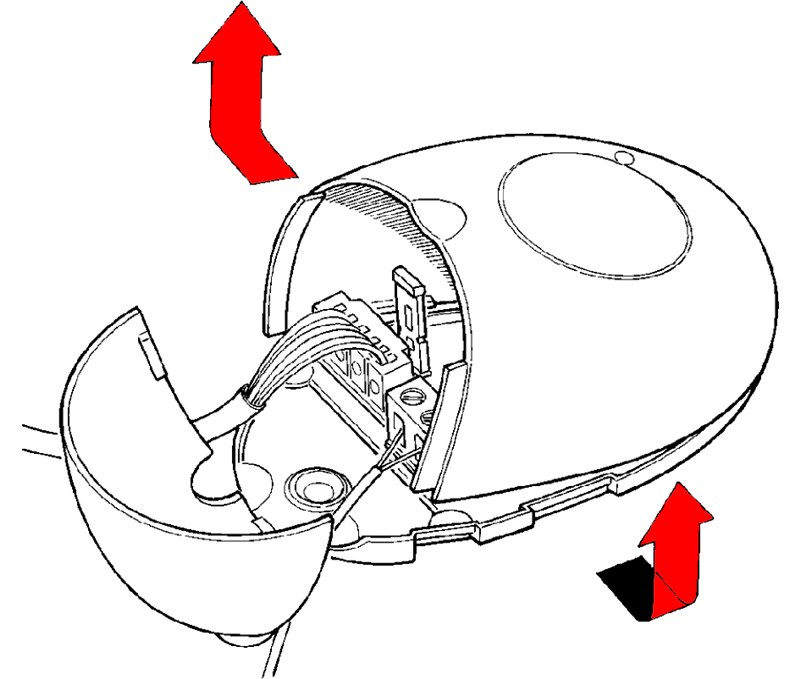

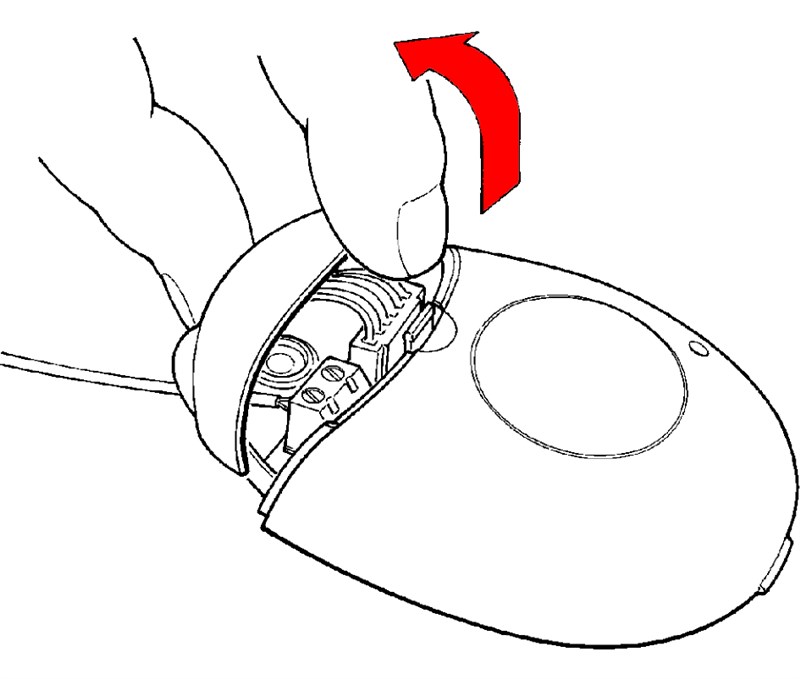

| 1. Open het bovenste deksel van de ontvanger | 2. Open het onderste deksel van de ontvanger |
|---|---|
 |
 |
| 3. Verwijder de printplaat en draai deze om | |
 |
|
|

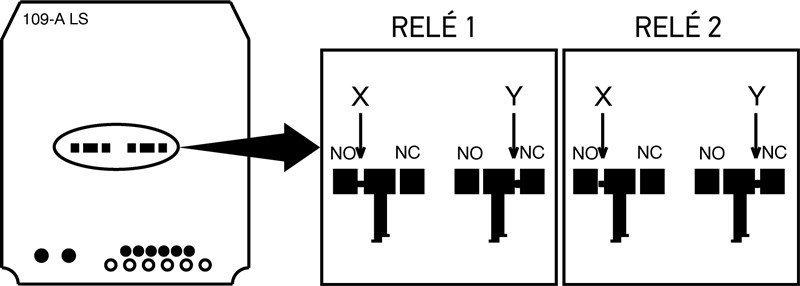

Voor beide relais geldt dezelfde werkwijze:
Deze handeling is omkeerbaar en kan desgewenst voor slechts één relais worden uitgevoerd. |
|
Zenders koppelen aan de NICE SMX2R-ontvanger
 |

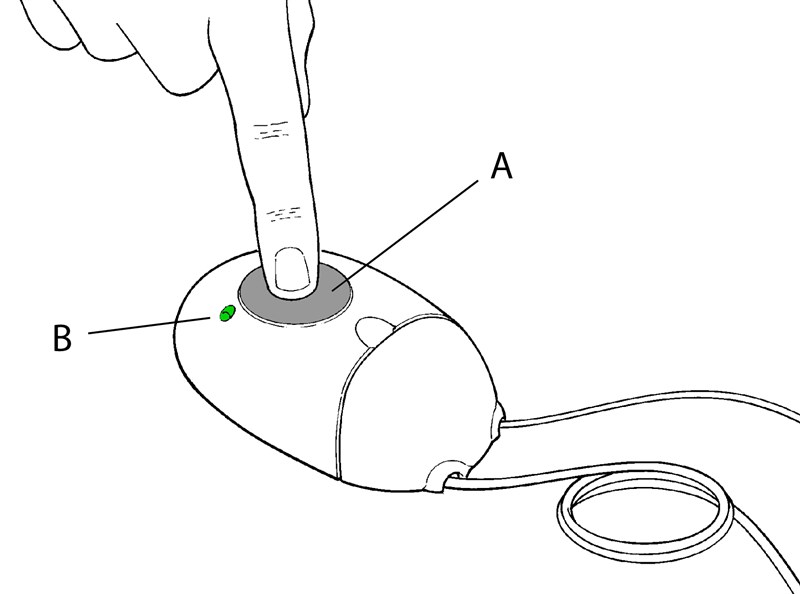

Als u snel alleen een zender aan de ontvanger wilt koppelen en geen andere functies nodig hebt, houdt u de knop A op de ontvanger ingedrukt totdat led B. gaat branden. U hebt vervolgens 10 seconden om een willekeurige knop op de zender ingedrukt te houden, totdat de led drie keer knippert. |
Als u geavanceerdere functies nodig hebt, bijvoorbeeld als u de zender voor meerdere apparaten wilt gebruiken of een specifieke opdracht aan een knop wilt toewijzen, raadpleeg dan het uitgebreide artikel over het koppelen van zenders aan NICE-aandrijvingen.
Het kanaal van de ontvanger aan een knop van de zender toewijzen
Op de NICE FloR FLO2R-S-zenders kunt u rechtstreeks op de zender instellen welk kanaal de betreffende knop moet uitzenden. Standaard is de eerste knop ingesteld op kanaal 1 en de tweede knop op kanaal 2. De procedure is voor elke knop afzonderlijk als volgt:
 |
|
 |
 |
| Onderbreek de aangegeven verbinding en verbind deze met een druppel tin met kanaal 2, 3 of 4. | Onderbreek de aangegeven verbinding en verbind deze met een druppel tin met kanaal 1, 3 of 4. |
Technische eigenschappen van de NICE SMX2R-ontvanger
| Codering |
|
|---|---|
| Voeding |
|
| Stroomverbruik (minimaal) | 10 mA bij 24V |
| Stroomverbruik (maximaal) | 60 mA bij 24V |
| Frequentie | 433,92 MHz |
| Gevoeligheid | 0,5 µV |
| Aantal relais | 2 relais |
| Herkenningssnelheid | 200ms |
| Inschakeltijd | 300ms |
| Contact voor normaal open relais | max. 0,2A en 50V |
| Bedrijfstemperatuur | -10 tot +55 °C |
| Beschermingsklasse | IP 30D |
| Afmetingen | 86×22×57 mm (b×d×h) |
| Gewicht | 55 g |
