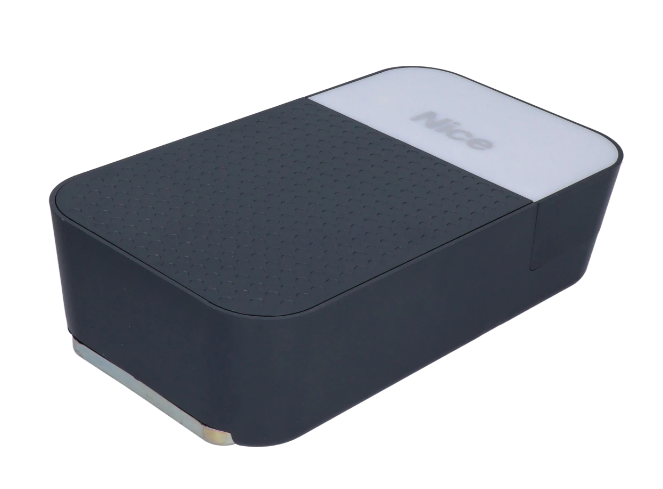

NICE SPIDO600 - aparte aandrijving voor garagedeuren
| Beschikbaarheid van het product: | Op voorraad | We verzenden producten standaard binnen 24 uur. |
|---|
Op voorraad
€ 226,67 incl. btw
| Gewicht |
|---|
| 3,80 kg |
Beschrijving van het product NICE SPIDO600 - aparte aandrijving voor garagedeuren
NICE SPIDO600 is een zelfstandige garagedeuraandrijving met een 24 V DC-motor, ingebouwde besturing en radio-ontvanger. De set wordt gevoed via het elektriciteitsnet met 230 V AC. Kies de rail en afstandsbediening apart of kies een complete set.
De met staalkabels versterkte riemrail zorgt voor een stille werking. De besturing leert de eindposities, kracht en vertraging in en detecteert obstakels. Bij een stroomstoring kan de deur met het koord worden ontgrendeld en met de hand worden bediend.
Accessoires en besturing
Kies veiligheidsvoorzieningen op basis van de werkelijke risico’s van de garagedeur. Obstakeldetectie in de aandrijving vervangt geen fotocellen, veiligheidslijst of krachtmeting bij de oplevering van de installatie.
| Wat | Waarom | Type |
|---|---|---|
| Besturing | Instellen, bedienen en onderhouden van de aandrijving; de printplaat is ingebouwd. |
|
| Rail | De aandrijving verplaatst de loopwagen met arm en heeft een geschikte riemrail nodig. | |
| Hogere deur | Kies de railverlenging op basis van het type, de hoogte en het oppervlak van de deur en de weerstand ervan. | |
| Kantelpoort | Voor kantelpoorten met contragewicht is een geschikte armgeometrie vereist. |
|
| Fotocellen | Detectie van obstakels in de beveiligde zone. Kies de juiste elektrische aansluiting. |
|
| Waarschuwingslamp | Zichtbare signalering wanneer de deur beweegt, eventueel ook met een externe antenne. | |
| Afstandsbediening | De ontvanger is ingebouwd. De afstandsbediening moet in het geheugen van de ontvanger worden opgeslagen. | |
| Noodvoeding | Bediening mogelijk bij stroomuitval als een accu wordt bijgeplaatst. | |
| Service-instelling | Diagnose en uitgebreidere instellingen via BusT4. |

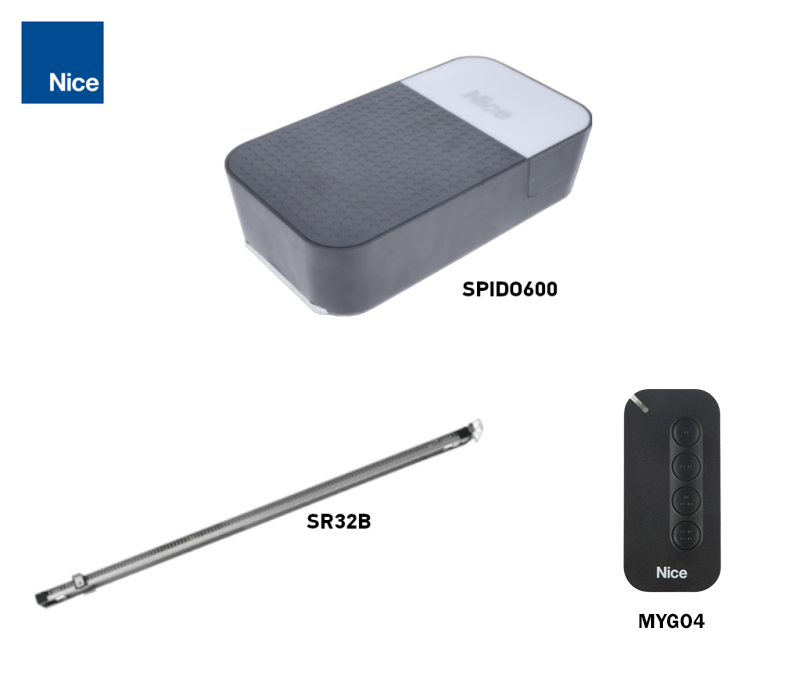

Uitrusting van de SPIDO600-aandrijving en beschikbare sets
Deze productkaart biedt een losse SPIDO600. Kies voor een complete installatie ook een rail, afstandsbediening en veiligheidsaccessoires. Fotocellen, waarschuwingslamp, noodvoeding en SPA5-arm worden naar behoefte besteld en zijn niet standaard inbegrepen in elke set.
| Losse aandrijving | Set met rail |
|---|---|
NICE SPIDO600 600 N; sectionaaldeur tot 9,6 m². Voeg de rail en afstandsbediening toe. | NICE SPIDO600 600 N; SR32B-rail en afstandsbediening, afhankelijk van de inhoud van de set. |
Voor welke garagedeur is de aandrijving geschikt?
Bij de basisrail SR32B zijn de richtafmetingen afhankelijk van het type garagedeur. De afmetingen in de tabel zijn breedte × hoogte. Ook de balans, wrijving en beschikbare montageruimte bepalen of de deur geschikt is.
| Deurtype | Richtmaat | Voorwaarde |
|---|---|---|
| Sectionaaldeur | 3,7 × 2,6 m | Ongeveer 9,6 m². |
| Niet-uitstekende kanteldeur | 3,5 × 2,4 m | SPA5; oppervlakte 8,4 m². |
| Uitstekende kanteldeur | 3,5 × 3,0 m | SPA5; oppervlakte 10,5 m². |
| Kanteldeur met veren | 3,5 × 3,0 m | Afhankelijk van de montage zonder SPA5; controleer de loopweg en balans. |
Maximale kracht 600 N geeft de trekkracht van de aandrijving aan. Dit is niet het gewicht van de deur in kilogrammen. Bij de test met ontgrendelde deur mag de kracht die nodig is om de deur over de volledige loopweg handmatig in beide richtingen te bewegen, maximaal 225 N. De aandrijving mag niet worden gebruikt als vervanging voor het repareren van beschadigde veren of een slecht uitgebalanceerde deur. Voor de SPIDO600 geldt ook een maximaal deurgewicht van 110 kg en een maximale totale oppervlakte van 10,5 m²; houd bij een sectionaaldeur rekening met de lagere maximale afmetingen.
De SR32B-rail is 3,2 m lang en heeft een nuttige loopweg van de slede van 2,8 m. De deurhoogte is ook afhankelijk van de constructie en de arm. Voor een hogere deur kunt u een SR08B-verlengstuk van 0,8 m met een langere riem toevoegen; bij een loopweg van 4 m is de nuttige loopweg 3,5 m. Een verlengstuk op zichzelf garandeert niet dat een grotere of zwaardere deur geschikt is. Stuur ons de breedte, hoogte, het type deur en de benodigde loopweg via contact.
Aantal cycli en belasting
De SPIDO600 is bedoeld voor huishoudelijk gebruik: maximaal 40 cycli/dag en 4 minuten onafgebroken werking. Bij herhaald bedienen en verhoogde weerstand kan de besturing de werking tijdelijk beperken om oververhitting van de motor te voorkomen. Eén cyclus omvat zowel openen als sluiten.
Montage van de rail en aandrijving
Monteer met de deur gesloten en zowel de netvoeding als de back-upaccu losgekoppeld. De deur moet soepel met de hand bewegen en, wanneer deze van de slede is losgekoppeld, in elke positie in balans blijven. Verwijder vóór de montage sloten die de automatische beweging zouden belemmeren. Veren en contragewichten moeten door een gekwalificeerde technicus worden afgesteld.
- Controleer de ruimte boven de deur, de raillengte en de stevigheid van de muur en het plafond. Houd de aandrijving en het ontgrendelkoord bereikbaar.
- Schuif bij een rail uit twee delen beide delen tot aan de aanslag in de koppeling. Bij de kant-en-klare SR32B is deze verbindingsstap niet nodig. Controleer of de slede soepel en vrij beweegt.
- Plaats de motorkop op de rail en bevestig deze met de meegeleverde schroeven. De kop mag volgens de montagetekening ook 90° ten opzichte van de railas worden gedraaid.
- Stel de riemspanning af. Een te strak gespannen riem kan de aandrijving beschadigen; een losse riem veroorzaakt lawaai en een onbetrouwbare beweging. Gebruik bij verlenging de juiste langere riem.
- Bevestig de voorste beugel op een voldoende stevige ondergrond en hang het achterste deel aan de plafondbeugels. Lijn de rail uit en draai alle bevestigingen vast.
- Koppel bij gesloten deur de slede los, monteer de deurbeugel in lijn met de rail en sluit de trekarm aan. Een dun paneel moet voldoende verstevigd zijn; de montage moet de kracht van de aandrijving kunnen opvangen zonder vervorming.

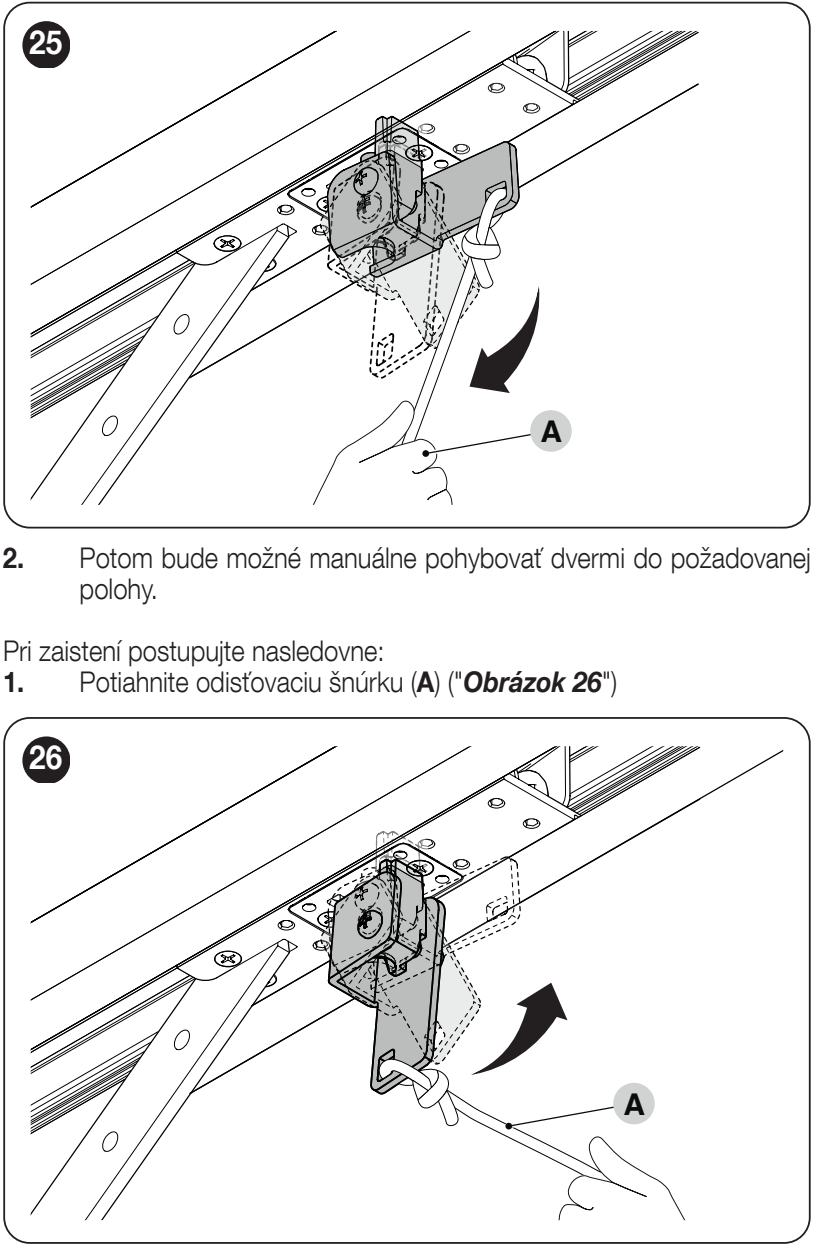

- Monteer het ontgrendelkoord. Beweeg de deur met de hand over de volledige loopweg, controleer de openingen en vergrendel de slede opnieuw voordat u de instellingen inleert.

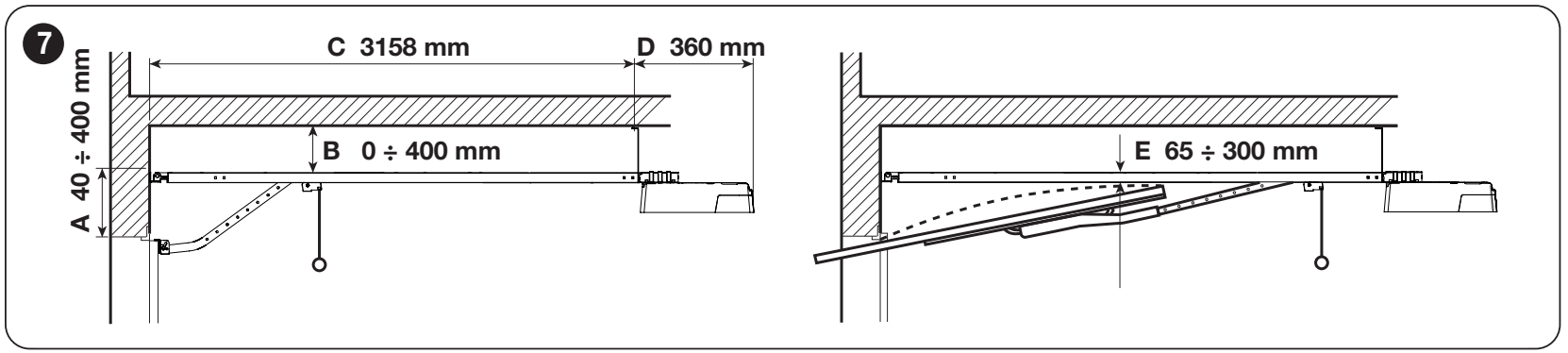

In de aangegeven stand:
- A = 40–400 mm
- B = 0–400 mm
- C = 3 158 mm
- D = 360 mm .
Houd bij een kanteldeur E = 65–300 mm aan, de afstand tussen de rail en het hoogste punt van de bovenrand van de deur tijdens het bewegen. De afmetingen gelden voor de afgebeelde montageopstelling.
Bekabeling en netvoeding
Gebruik een geaard stopcontact 230 V AC, 50/60 Hz met aardleiding en de mogelijkheid om de voeding veilig los te koppelen. Knip de meegeleverde kabel of stekker niet door. Als er geen geschikt stopcontact aanwezig is, moet een elektricien de voedingskabel en beveiligingen aanleggen. Leid laagspanningskabels gescheiden van de netbekabeling en beveilig ze tegen trekkracht en contact met bewegende onderdelen.
| Aansluiting | Kabel / maximale lengte |
|---|---|
| Signaallamp | 2 × 0,5 mm²; maximaal 20 m. |
| Antenne | Afzonderlijke coaxkabel RG58; maximaal 10 m, bij voorkeur minder dan 5 m. |
| Drukknop / sleutelschakelaar | 2 × 0,5 mm² voor een potentiaalvrij NO-commando; maximaal 50 m. Voor twee contacten: 2 kabels van 2 × 0,5 mm² of één kabel van 4 × 0,5 mm². |
| Fotocellen | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm², voeding en NC-contact. Maximaal 30 m. |
| Veiligheidslijst | 2 × 0,5 mm²; maximaal 20 m. Voor OSE zijn drie aders nodig, volgens de aansluiting van de veiligheidslijst. |
| Netvoedingskabel naar het stopcontact | 3 × 1,5 mm² tot 30 m; bij een langere kabel volgens de montagehandleiding 3 × 2,5 mm² en beschermende aarding bij de automatisering. Het ontwerp en de installatie worden door een elektricien verzorgd. |
De genoemde lengtes gelden voor de betreffende aansluiting en omgeving. Volg bij een andere veiligheidslijst of bedieningsmodule ook de handleiding van het betreffende apparaat. Sluit de netvoeding niet aan op de accessoire-ingangen.

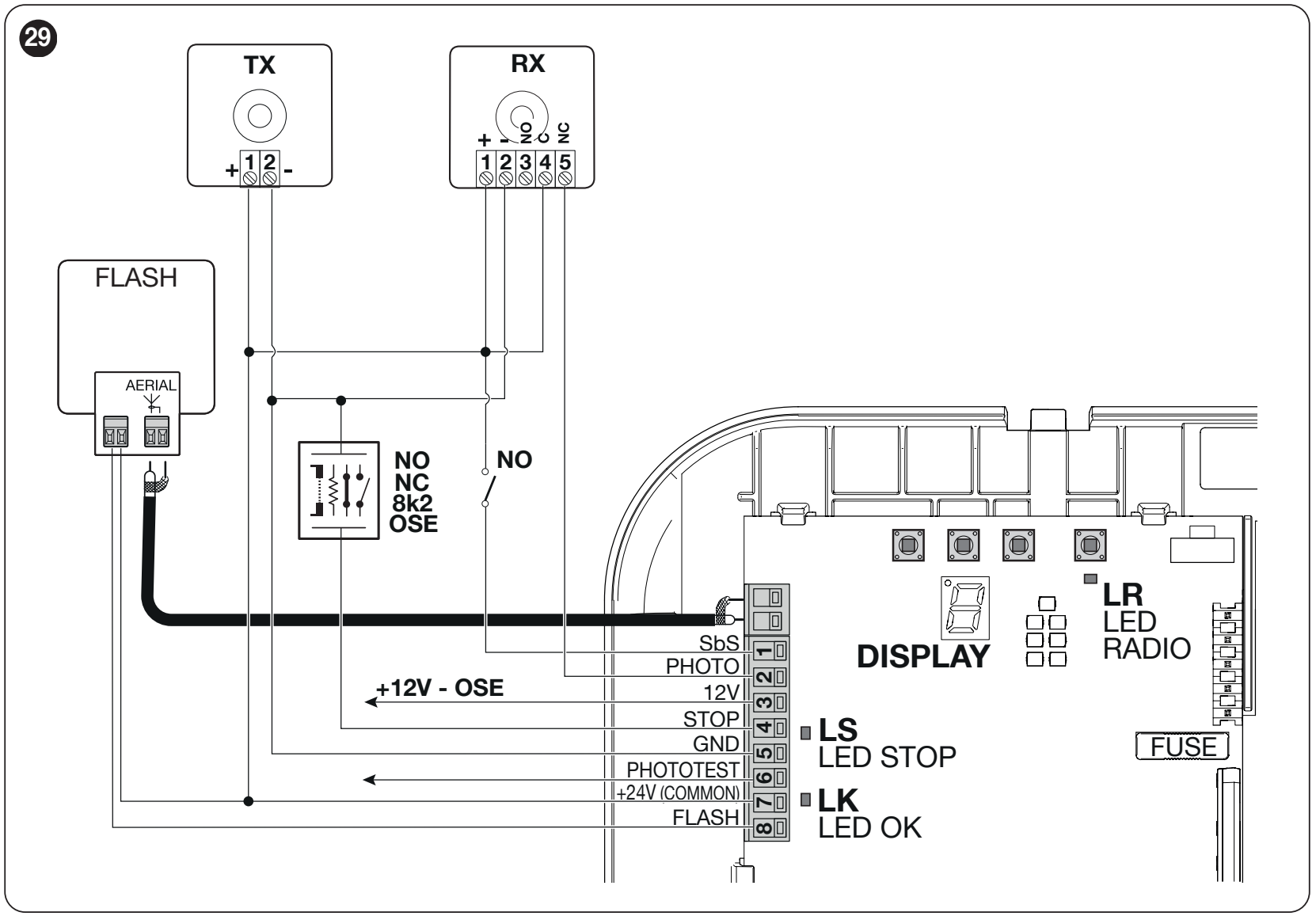

Besturingsprint, klemmen en polariteit
De volgende aansluitingen en het aanbod gelden voor de SPA600 met zevensegmentendisplay en PHOTOTEST-klem. Controleer vóór het aansluiten de aanduidingen op uw printplaat. Als de printplaat in plaats van PHOTOTEST de uitgang OUT STB heeft, gebruik dan de handleiding die bij deze versie hoort.
| Aansluitklem | Functie en aansluiting |
|---|---|
| 1 – SbS | Potentiaalvrij NO-contact tussen 1 en 7; stap-voor-stapcommando. |
| 2 – PHOTO | Potentiaalvrij NC-contact tussen 2 en 7; opening activeert een veiligheidsreactie. |

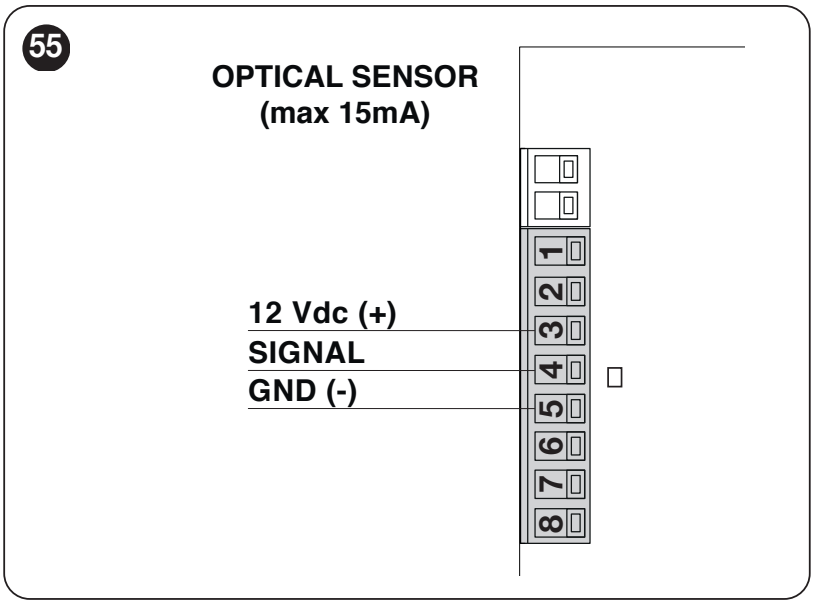

| 3 – 12 V OSE | Plus (+) 12 V DC voor een optische veiligheidslijst, maximaal 15 mA. Signaal op 4, min op 5. |
| 4 – STOP | Veiligheidsingang ten opzichte van 5 – GND; NO, NC, 8,2 kΩ of OSE. Het type wordt tijdens het inleren gedetecteerd. |
| 5 – GND | Min (−) voor hulpvoeding en OSE; geen beschermingsaarde van het net. |
| 6 – PHOTOTEST | Geschakelde voeding van de fotocelzender tijdens het testen. In de PHOTOTEST-modus maximaal 15 mA; de functie kan worden gewijzigd in het menu. |

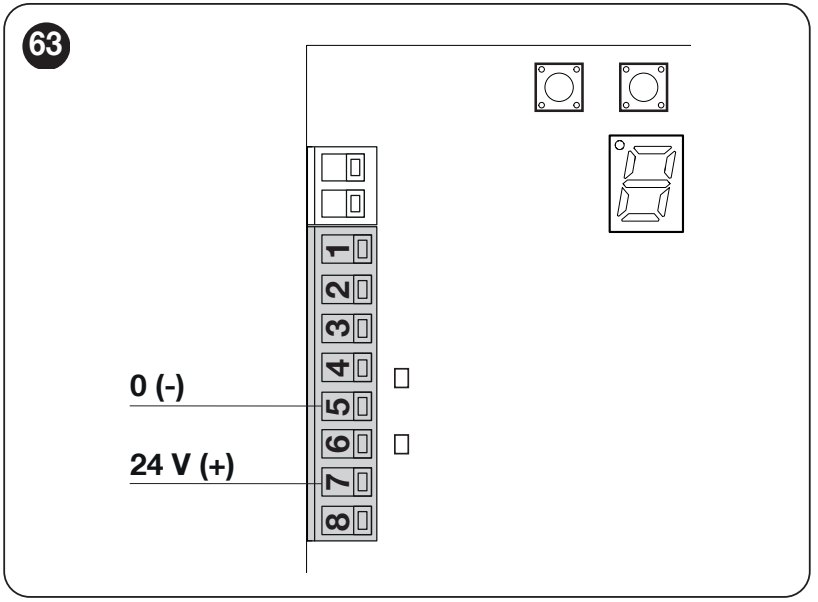

| 7 – +24 V COMMON | Plus (+); hulpvoeding 24 V DC, tolerantie −30 % / +50 %, totaal maximaal 100 mA tussen 7 (+) en 5 (−). |
| 8 – FLASH | Sluit het waarschuwingslicht aan tussen 8 en 7, volgens het schema. Voor één ELDC geldt een limiet van 200 mA; voor andere uitgangsfuncties is een andere belasting nodig. |
| AERIAL | Afzonderlijke tweepolige antenneaansluiting; middenader en afscherming van de RG58-coaxkabel volgens het schema. |
Drukknop, sleutelschakelaar of relais
Sluit op SbS uitsluitend een potentiaalvrij NO-contact aan, bijvoorbeeld een drukknop of een relais van een bedieningsmodule. Het contact verbindt 1 – SbS en 7 – COMMON. Sluit geen uitgangsspanning van de module aan op de commando-ingang. Als de module voeding nodig heeft, gebruik dan afzonderlijk 7 (+) en 5 (−) en houd rekening met de gezamenlijke limiet van 100 mA.
Veiligheidslijst en STOP-ingang
STOP stopt de beweging en voert een korte omkering uit. Na wijziging van de veiligheidsvoorziening moeten de voorzieningen opnieuw worden ingeleerd. Sluit meerdere NO-contacten parallel aan en NC-contacten in serie. Sluit 8,2 kΩ-veiligheidslijsten en combinaties daarvan aan volgens het betreffende schema; een gewone schakelaar biedt niet dezelfde storingsbewaking als een bewaakte veiligheidslijst.

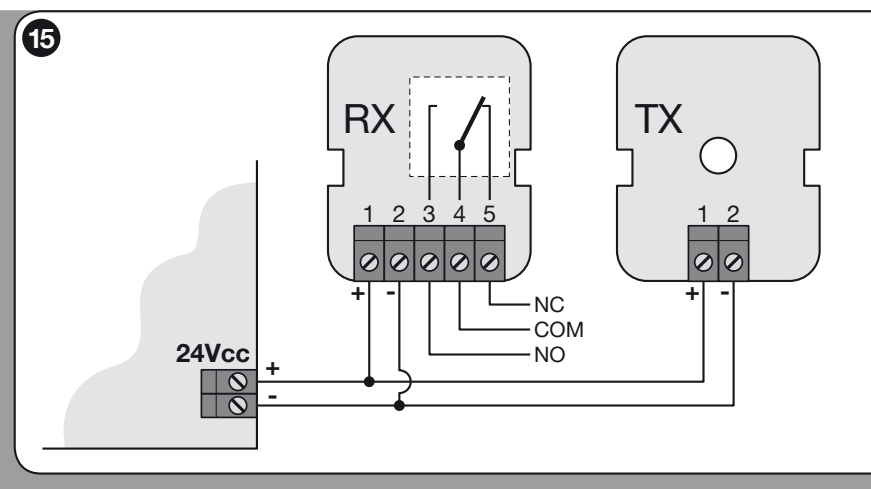

Fotocellen aansluiten
De SPA600 heeft geen BlueBUS. Gebruik voor een standaard aansluiting NICE EPM met relaiscontact. Het EPMB-model wordt niet op dit klemmenblok aangesloten.
| EPM aansluiten | SPA600-klemmen |
|---|---|
| TX 1 (+) en RX 1 (+) | 7 – +24 V COMMON (+). |
| TX 2 (−) en RX 2 (−) | 5 – GND (−). |
| RX 4 – COM / RX 5 – NC | Tussen 7 – COMMON en 2 – PHOTO. Het contact is niet gepolariseerd. Laat RX 3 – NO bij deze aansluiting ongebruikt. |
De EPM's werken in deze aansluiting op 24 V DC; plaats geen jumper voor 12 V. Het stroomverbruik van een TX- en RX-paar is ongeveer 55 mA; reken dit mee in de gezamenlijke limiet van 100 mA voor de hulpvoeding.

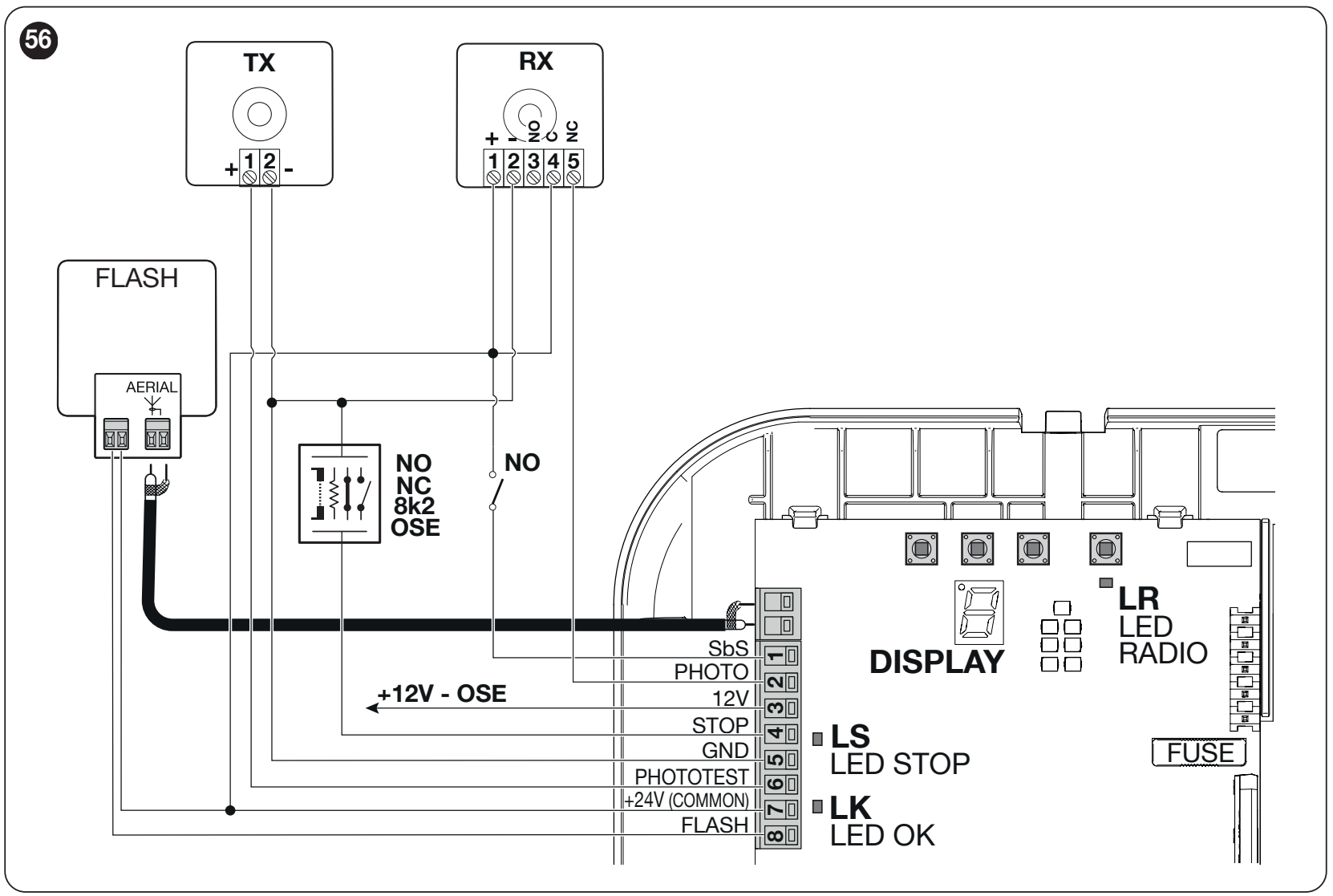

Aansluiting met de PHOTOTEST-functie
PHOTOTEST controleert vóór de beweging of de fotocellen correct reageren. Gebruik alleen een zender waarvan het stroomverbruik niet hoger is dan 15 mA; deze limiet geldt voor de volledige uitgang. Controleer de compatibiliteit van de betreffende TX voordat u de voeding verplaatst.
| Draad | Aansluiting met testfunctie |
|---|---|
| TX plus (+) | 6 – PHOTOTEST in plaats van de permanente plus op 7. |
| TX min (−) | 5 – GND. |
| RX plus / min | 7 (+) / 5 (−), permanente voeding. |
| RX COM / NC | Tussen 7 en 2 – PHOTO; NC, niet NO. |
Bij de PHOTOTEST-instellingen laat u de waarde op 0 staan en leert u de voorzieningen opnieuw in. De gewone voeding van de EPM via 7 / 5 mag niet worden aangezien voor een geteste aansluiting, alleen omdat de fotocellen op PHOTO zijn aangesloten.

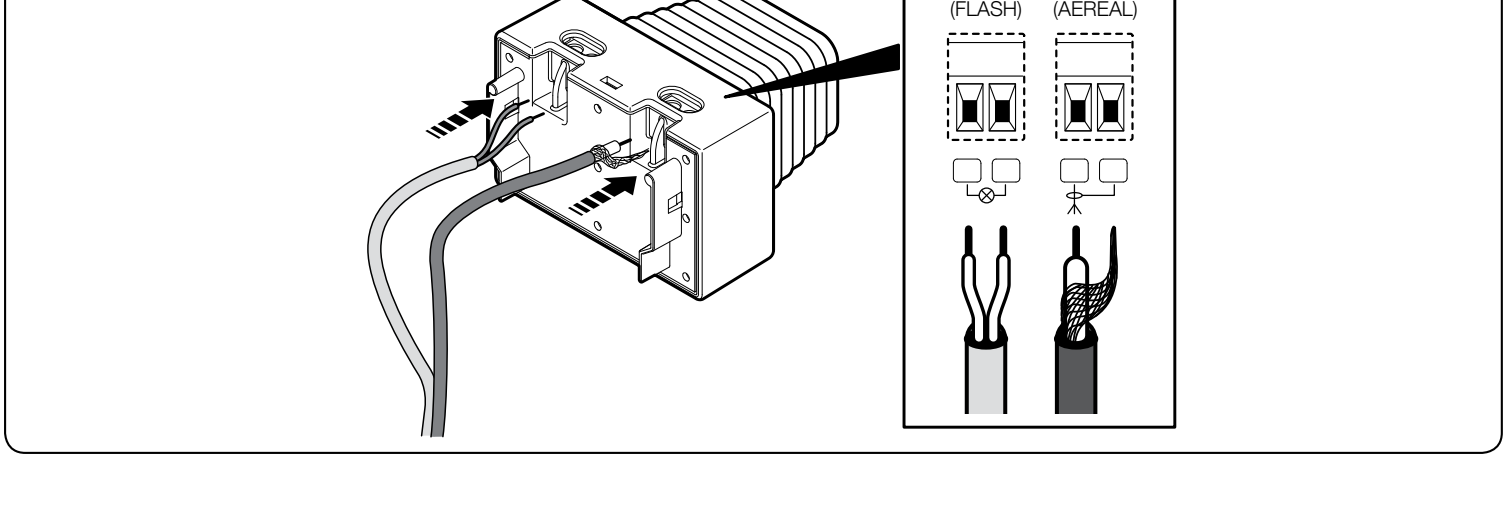

Waarschuwingslicht FLASH, verlichting en antenne
NICE ELDC sluit u aan met het klemmenblok dat is gemarkeerd met FLASH op 7 – COMMON en 8 – FLASH volgens het SPA600-schema. De standaardmodus voor het waarschuwingslicht gebruikt 12 V DC; houd voor één ELDC-ledwaarschuwingslicht de limiet aan van 200 mA. Stel de uitgangsfunctie overeenkomstig in via programmeren. Sluit geen 230V-netspanningszwaailamp aan op deze klemmen.
Houd bij het FLASH-paar op de zwaailamp rekening met de aanduiding van het aangesloten apparaat. De polariteit is op dit detail van de ELDC niet aangegeven; neem de oriëntatie van het hulp-klemmenblok 24 V / GND niet over. Ingang AERIAL op de ELDC is een aparte antenne: sluit de coaxkabel aan op de antenneconnector van de besturing, zoals afgebeeld. Verwar de antenne niet met de voeding van de zwaailamp.
De aandrijving heeft ook ingebouwde ledverlichting voor de garage. Als u de functie FLASH of PHOTOTEST omschakelt naar verlichting, een slot of een radiokanaal, verandert de functie van de uitgang. Dezelfde connector mag dan niet meer voor het oorspronkelijke apparaat worden gebruikt.
Eerste keer opstarten en inleren
Rond eerst de mechanische montage en de bedrading af, vergrendel de loopwagen en zorg dat het volledige bewegingsgebied vrij is. Controleer STOP, de fotocellen en de juiste bewegingsrichting. Posities inleren, kracht inleren en een afstandsbediening koppelen zijn afzonderlijke handelingen.
Na het inschakelen moet de OK-led ongeveer eenmaal per seconde knipperen; bij het opstarten toont het display gedurende 3 s snel een 8. De uitgang voor de zwaailamp moet in rust uitgeschakeld zijn.

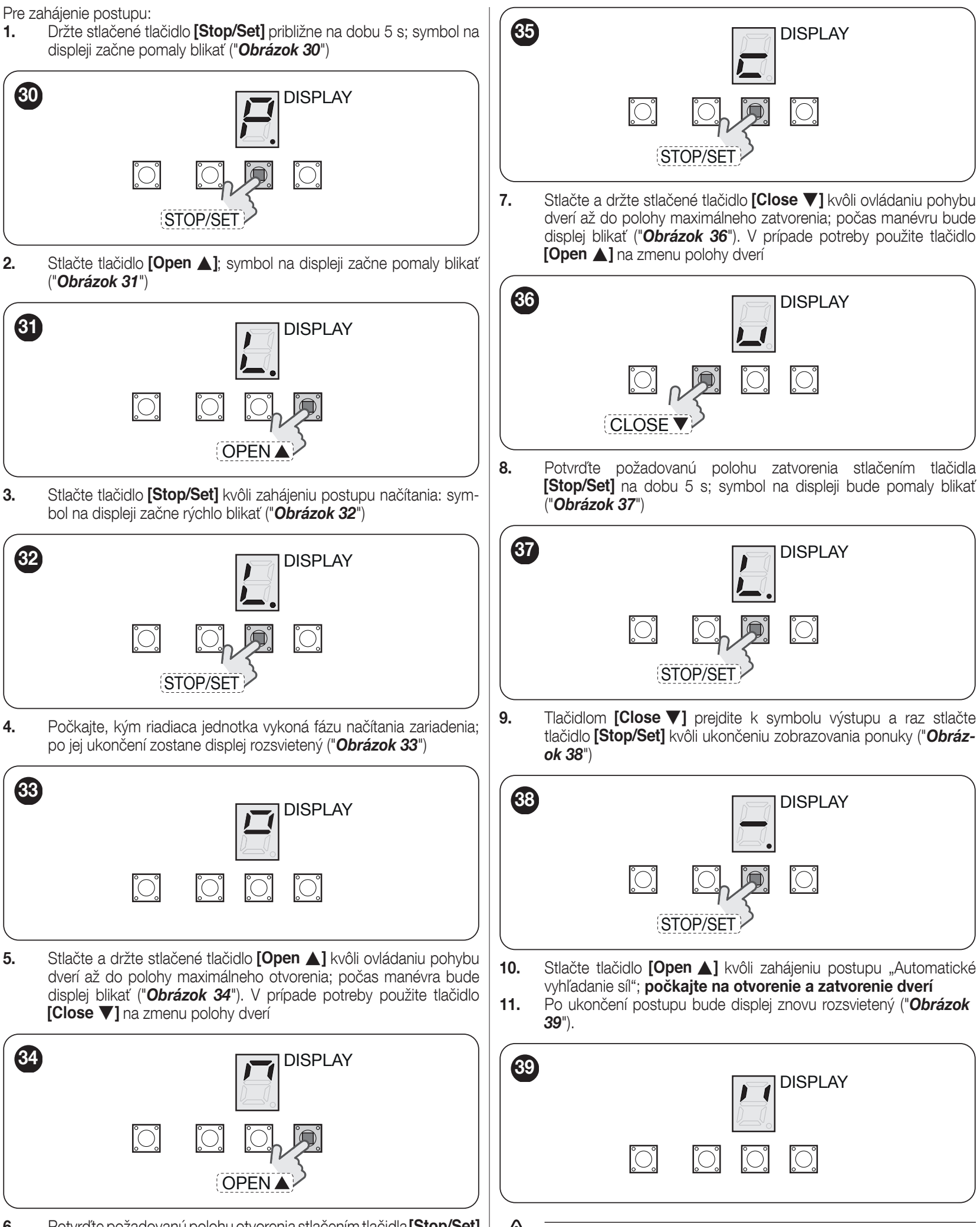

1. Apparaten en eindposities inleren
- Houd STOP/SET ongeveer 5 s ingedrukt, totdat het symbool voor toegang tot het menu langzaam knippert.
- Druk op OPEN om naar item 1 – Apparaten en posities zoeken. Druk op STOP/SET om te starten; het display knippert snel.
- Wacht totdat de herkenning van de apparaten is voltooid en het display blijft branden.
- Houd OPEN ingedrukt om de poort naar de gewenste open positie te verplaatsen. Met CLOSE kunt u de positie corrigeren. Bevestig door STOP/SET ingedrukt te houden totdat het symbool voor de gesloten positie verschijnt, zoals afgebeeld; laat de knop los.
- Houd CLOSE ingedrukt om de poort naar de gewenste volledig gesloten positie te verplaatsen. Met OPEN kunt u de positie corrigeren. Houd STOP/SET 5 s ingedrukt; het symbool knippert langzaam.
- Ga met CLOSE naar het uitgangssymbool en bevestig met STOP/SET. Druk op OPEN: de poort opent en sluit tijdens het automatisch inleren van de kracht.
- Wacht totdat het proces is voltooid. Het display moet blijven branden. Als het display opnieuw knippert, verhelp dan de oorzaak en herhaal het inleren.
Opnieuw inleren na wijziging van accessoires
Ga naar installatie-item 1 volgens het menu. Houd STOP/SET ongeveer 6 s ingedrukt; nadat de apparaten zijn herkend, knippert het display langzaam. Laat de knop daarna los. Als het langzaam knipperen niet terugkeert, wacht dan 15 s zonder knoppen in te drukken en herhaal de procedure. Sluit af via het uitgangssymbool en STOP/SET. Herhaal na de wijziging de veiligheidstest.
Draairichting wijzigen bij omgekeerde montage
- Koppel de netvoeding en de back-upvoeding los. Houd STOP/SET ingedrukt en herstel de voeding.
- Laat STOP/SET los 3 s nadat de voeding is ingeschakeld. Selecteer de richting met een korte druk op STOP/SET: brandt de binnenverlichting LC, dan is de richting omgekeerd; brandt deze niet, dan is de richting standaard.
- Wacht 3 s zonder knoppen in te drukken om te bevestigen en leer de posities opnieuw in.
Kracht inleren en eerste bewegingsproef
Bij het inleren van de kracht voert de aandrijving automatisch een openings- en sluitmanoeuvre uit met verhoogde kracht. Houd tijdens deze manoeuvre personen en voorwerpen uit de buurt van de poort. Bij starten via SbS of radio knippert de binnenverlichting tijdens het inleren; bij starten met de knoppen op de printplaat gaat deze niet branden. Na wijziging van de posities, snelheid, richting of mechanische ontlasting moet de kracht opnieuw worden ingeleerd.
Als de positionering door STOP of PHOTO wordt onderbroken, verhelp dan de oorzaak en ga verder met OPEN / CLOSE. Hervat een onderbroken krachtinleerprocedure na het verhelpen van de oorzaak met een bewegingscommando.
Controle vóór ingebruikname
- Controleer met ontgrendelde loopwagen of de poort over het volledige traject handmatig kan worden geopend en gesloten: de benodigde kracht mag niet hoger zijn dan 225 N (ongeveer 23 kg kracht, niet het gewicht van de poort). Vergrendel daarna de loopwagen weer.
- Herhaal het elektrisch openen en sluiten; de poort moet de opgeslagen posities bereiken zonder te klemmen en zonder dat de consoles vervormen.
- Controleer de vertraging bij de eindposities, de ontspanning van de riem na het stoppen, de handmatige ontgrendeling en het opnieuw vergrendelen.
- Onderbreek elke fotocel bij TX, bij RX en midden in de lichtstraal; controleer of de veiligheidsreactie correct is. Test alle STOP-voorzieningen.
- De technicus moet de stootkrachten meten en de veiligheid van de volledige poort controleren. Een hogere kracht mag niet worden gebruikt om een gebrekkige mechanische werking te verbergen. Meet de kracht opnieuw nadat u deze hebt gewijzigd.
- Geef de gebruiker instructies voor de bediening, ontgrendeling en het onderhoud. Loop alleen door een volledig geopende en stilstaande poort.

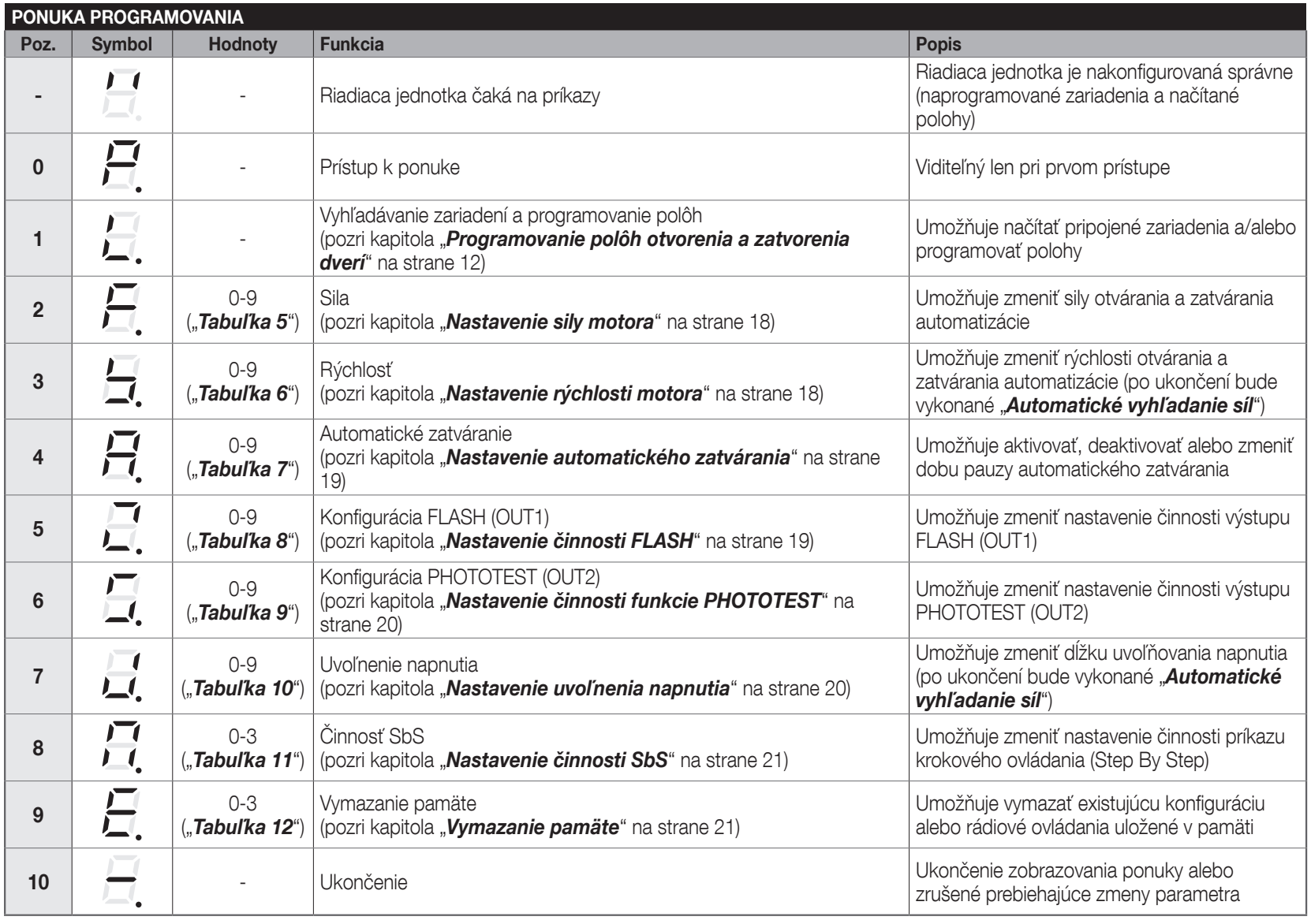

SPA600 programmeren via het display
Voer instellingen uit terwijl de motor stilstaat. Knoppen OPEN / CLOSE bladeren door het menu of wijzigen de waarde; STOP/SET selecteert en bevestigt. Een brandende punt onderscheidt een menu-item van de bijbehorende numerieke waarde. Het positienummer hieronder geeft de volgorde van het item aan, niet het weergegeven symbool.
- Houd STOP/SET ongeveer 5 s ingedrukt, om het menu te openen.
- Selecteer met OPEN / CLOSE de functie aan de hand van het symbool op de oorspronkelijke afbeelding. Druk kort op STOP/SET; de huidige waarde verschijnt.
- Met OPEN / CLOSE wijzigt u de waarde. STOP/SET bevestigt de waarde en keert terug naar het menu.
- Selecteer het uitgangssymbool van het horizontale streepje en bevestig met STOP/SET. Als u tijdens het wijzigen van de waarde de uitgang selecteert, wordt de wijziging geannuleerd.
Item 1 is bedoeld voor het inleren van apparaten en posities, item 9 voor het wissen van het geheugen. Fabrieksinstellingen zijn vetgedrukt.
| Positie – parameter en functie | Waarden |
|---|---|
| 2 – Kracht Bereik van instelbare niveaus, geen waarde in newton. | 0 – minimum 1–4 – oplopende niveaus 5 – fabrieksinstelling 6–8 – oplopende niveaus 9 – maximum |
| 3 – Snelheid Waarden voor openen / sluiten in %. Na wijziging moet de kracht opnieuw worden ingeleerd. | 0 – 40 / 40 1 – 50 / 50 2 – 50 / 75 3 – 50 / 100 4 – 75 / 50 5 – 75 / 75 6 – 75 / 100 7 – 100 / 50 8 – 100 / 75 9 – 100 / 100 |
| 4 – Automatisch sluiten Pauze na het openen voordat de poort automatisch sluit. | 0 – uitgeschakeld 1 – 10 s 2 – 20 s 3 – 30 s 4 – 40 s 5 – 50 s 6 – 60 s 7 – 70 s 8 – 80 s 9 – 90 s |
| 5 – FLASH (OUT1) De functie moet overeenkomen met de daadwerkelijk aangesloten belasting. Slot/magneet uitsluitend van een geschikt elektromagnetisch type. | 0 – zwaailamp, 12 V DC; voor ELDC max. 200 mA 1 – poortstatus: uitgang actief tijdens beweging 2 – elektrisch slot, puls van 3 s 3 – elektrische sluitplaat tijdens het openen 4 – magneet actief bij gesloten poort; vóór het openen vrijgeven en 3 s vertraging 5 – verlichting tijdens beweging en gedurende 1 minuut daarna 6 – radiokanaal 1 7 – radiokanaal 2 8 – radiokanaal 3 9 – radiokanaal 4 Modi 1–9: 24 V DC, max. 10 W. Als kanaal 1–4 aan een uitgang is toegewezen, voert de motor de oorspronkelijke opdracht ervan niet uit. |
| 6 – PHOTOTEST (OUT2) Houd tijdens het testen de TX-limiet aan. Als u de uitgang opnieuw programmeert, voert deze niet langer de fotoceltestfunctie uit. | 0 – PHOTOTEST, max. 15 mA 1 – poortstatus: uitgang actief tijdens beweging 2 – elektrisch slot, puls van 3 s 3 – elektrische sluitplaat tijdens het openen 4 – magneet actief bij gesloten poort; vóór het openen vrijgeven en 3 s vertraging 5 – verlichting tijdens beweging en gedurende 1 minuut daarna 6 – radiokanaal 1 7 – radiokanaal 2 8 – radiokanaal 3 9 – radiokanaal 4 Modi 1–9: 24 V DC, max. 3 W. Na selectie van 0 moeten de apparaten opnieuw worden ingeleerd. Een aan een uitgang toegewezen kanaal bedient de motor niet. |
| 7 – Mechaniek ontlasten Een korte beweging in de tegenovergestelde richting vermindert de spanning na het stoppen. Dit is geen hefhoogte in centimeters. Na een wijziging moet de kracht opnieuw worden ingeleerd. | 0 – uitgeschakeld 1 – minimum 2 – tussenstand 3 – fabriekswaarde 4 – tussenstand 5 – gemiddelde waarde 6–8 – hogere tussenstanden 9 – maximum |
| 8 – Stap-voor-stap-opdracht SbS Wijzigt de volgorde van de knop en de bijbehorende radio-opdracht. | 0 – openen → stop → sluiten → openen 1 – openen → stop → sluiten → stop 2 – gemeenschappelijke ingang: tijdens het openen sluit de opdracht niet; na volledig openen sluit de volgende opdracht 3 – halfautomatisch openen; sluiten zolang de opdracht wordt ingedrukt |
Stel de kracht alleen in op de waarde die nodig is voor een correcte beweging. Een hoge stand mag wrijving of een defecte veer niet compenseren. Controleer na het instellen de obstakelbeveiliging en de botskrachten.
Afstandsbedieningen en koppelen
De ontvanger is ingebouwd. Compatibele afstandsbedieningen MYGO4, ON2E en INTI2 worden gekoppeld met de RADIO-knop. Het geheugen heeft 90 posities: in modus 1 één positie voor de volledige zender, in modus 2 één positie per knop.
Modus 1 – alle knoppen
- Houd RADIO ingedrukt tot de LED LR gaat branden en laat de knop dan los.
- Binnen 10 s houdt u een willekeurige knop op de eenrichtingsafstandsbediening ingedrukt. Laat de knop los nadat LR drie keer lang heeft geknipperd.
- U kunt de volgende zender binnen de volgende 10 s opslaan. Druk kort op RADIO om de ontvangst te beëindigen.
| Knop in modus 1 | Opdracht |
|---|---|
| 1 | Stap-voor-stap-opdracht SbS |
| 2 | Gedeeltelijk openen |
| 3 | Openen |
| 4 | Sluiten |
Modus 2 – één knop
Druk op RADIO en laat de knop los n keer, overeenkomstig het nummer van de opdracht. LED LR herhaalt het aantal. Sla binnen 10 s de gekozen knop van de afstandsbediening op, zoals hierboven; herhaal de procedure voor een volgende knop.
| Aantal keren drukken op RADIO | Opdracht |
|---|---|
| 1 | SbS |
| 2 | Gedeeltelijk openen 1 |
| 3 | Openen |
| 4 | Sluiten |
| 5 | Verlichting – timer |
| 6 | Verlichting – aan/uit |
LR knippert 1 keer als de afstandsbediening al is opgeslagen, 6 keer bij een niet-compatibele codering en 8 keer als het geheugen vol is.
Een afstandsbediening toevoegen met behulp van een bestaande afstandsbediening
Voer de procedure uit binnen het bereik van de aandrijving en alleen als inleren is toegestaan. De nieuwe afstandsbediening neemt de toewijzing van de oorspronkelijke over.
- Houd op de nieuwe afstandsbediening de gewenste knop ingedrukt minstens 8 s en laat los.
- Druk op de oorspronkelijke afstandsbediening drie keer langzaam op de opgeslagen knop en laat deze los.
- Druk op de nieuwe afstandsbediening één keer op dezelfde knop als in stap één en laat deze los.
Radiogeheugen wissen
Hiermee worden alle opgeslagen afstandsbedieningen gewist. Houd RADIO ingedrukt, ook nadat de LED LR is gaan branden en vervolgens weer uitgaat. Laat bij de volgende knippering precies los bij de derde knippering. Vijf lange knipperingen bevestigen dat het gelukt is. Het radiogeheugen wissen is een afzonderlijke handeling en staat los van het resetten van de besturing.
Radiogeheugen vergrendelen of ontgrendelen
- Koppel de netvoeding en de back-upvoeding los. Houd RADIO ingedrukt en herstel de voeding.
- Na 5 s knippert LR twee keer langzaam. Laat RADIO los.
- Selecteer binnen 5 s met korte drukken op RADIO: LR uit = ontgrendeld; LR aan = vergrendeld.
- Twee langzame knipperingen, 5 s na de laatste druk, bevestigen dat de procedure is beëindigd.
Een vergrendeld geheugen verhindert koppelen, kopiëren en het wissen van het radiogeheugen; het betekent niet dat de poort mechanisch vergrendeld is.
Geheugen wissen en instellingen herstellen
Selecteer in het menu positie 9 – Geheugen wissen. Door de waarde te selecteren, wordt het betreffende geheugen gewist; dit is geen vrijblijvende selectie. Bepaal vóór deze stap wat u wilt behouden.
| Waarde | Wat wordt gewist |
|---|---|
| 0 | De aangepaste parameters worden teruggezet naar de fabrieksinstellingen; de posities en afstandsbedieningen blijven behouden. |
| 1 | Configuratie, ingeleerde apparaten en posities; afstandsbedieningen blijven behouden. |
| 2 | Alleen de afstandsbedieningen in het radiogeheugen. |
| 3 | Het volledige geheugen, inclusief configuratie, posities en afstandsbedieningen. |
Na het wissen van de configuratie of posities moet u de poort opnieuw inleren en een test uitvoeren. Na het wissen van het radiogeheugen moet u de afstandsbedieningen opnieuw koppelen.
Storingen opsporen en verhelpen
Op het display verschijnt E1–E8. Ook de zwaailamp of binnenverlichting kan het overeenkomstige aantal korte knipperingen aangeven; de reeks wordt na een pauze van 1 s herhaald.
| Signaal | Oorzaak en volgende stap |
|---|---|
| E1 / 1 knippering | Sluiten / positie Het inleren van de posities is niet voltooid. Voer het inleren van de posities. |
| E2 / 2 knipperingen | Fotocellen Verwijder de hindernis, controleer de uitlijning en de aansluiting van de fotocellen. De beveiliging bij een hindernis werkt naar verwachting. |
| E3 / 3 knipperingen | Krachtbegrenzing Controleer de handmatige beweging, de veren, eventuele hindernissen en wrijving. Stel de kracht niet automatisch hoger in; controleer de mechaniek en de veiligheid. |
| E4 / 4 knipperingen | STOP Controleer de STOP-veiligheidsvoorziening. |
| E5 / 5 knipperingen | Parametergeheugen Wacht minstens 30 s en probeer daarna een commando. Als de fout aanhoudt, bestel dan een servicebeurt. |
| E6 / 6 knipperingen | Manoeuvrelimiet Wacht enkele minuten tot het systeem is afgekoeld. Controleer de bedrijfsbelasting en de weerstand van de poort. |
| E7 / 7 knipperingen | Interne elektrische schakeling Koppel alle voedingsbronnen enkele seconden los. Als de fout aanhoudt, controleert de servicedienst de printplaat en de motorbekabeling. |
| E8 / 8 knipperingen | Continu commando Verwijder de oorzaak van het continu actieve commando, bijvoorbeeld een ingedrukte knop of ingeschakeld relais; controleer SbS. |
| LED / indicatie | Betekenis en controle |
|---|---|
| OK – 1 groene knippering/s | Normale werking; twee snelle groene knipperingen geven een wijziging van de ingang aan. |
| OK uit | Controleer de netvoeding en de zekeringen. Verhelp de oorzaak van de storing voordat u de zekering vervangt. |
| STOP brandt / brandt niet | Brandt = STOP is niet geactiveerd; brandt niet = controleer de STOP-voorziening. |
| De binnenverlichting knippert | Het automatisch inleren van de kracht is nog niet voltooid; voltooi het inleren. |
| De afstandsbediening brandt, maar de poort reageert niet | Controleer de koppeling, codering en status van het radiogeheugen. |
Gebruik de automatische bediening niet op de normale manier als een veiligheidsvoorziening defect is. Ontgrendel de poort op veilige wijze handmatig en laat de poort repareren. Vervang de zekering alleen door een exemplaar van hetzelfde type en dezelfde waarde; overbrug de zekering niet.
Back-upaccu PS124
PS124 wordt in de daarvoor bestemde ruimte van de aandrijving geplaatst en aangesloten op de aangegeven connector, volgens de montagehandleiding in PDF-formaat. Sluit de accu pas aan nadat de mechanische montage, de bedrading en het programmeren zijn voltooid. De accu blijft spanning leveren, ook wanneer de netvoeding is losgekoppeld: koppel vóór werkzaamheden zowel de netvoeding als de PS124 los. Het aantal bewegingen tijdens een stroomstoring hangt af van de staat van de accu, de temperatuur en de weerstand van de poort.
Ontgrendelen en handmatige bediening
Ontgrendel de poort alleen wanneer deze stilstaat. Bij een defecte veer of een onbalans kan de ontgrendelde poort ongecontroleerd naar beneden komen; beveilig de poort en schakel een monteur in. Als de garage alleen via deze poort toegankelijk is, moet vooraf worden voorzien in een ontgrendeling van buitenaf die geschikt is voor de betreffende poort.
- Trek aan ontgrendelkoord A. De loopwagen wordt ontkoppeld, waarna u de poort veilig met de hand kunt verplaatsen.
- Trek voor het opnieuw vergrendelen nogmaals aan koord A, zoals op de tweede afbeelding.
- Verplaats de poort met de hand totdat het onderste en bovenste deel van de loopwagen op één lijn staan en in elkaar grijpen. Controleer vóór een elektrisch commando of de vergrendeling goed vastzit.
Onderhoud en veilig gebruik
Plan de controle uiterlijk om de 6 maanden of na 3 000 bewegingen, afhankelijk van wat zich het eerst voordoet. Koppel vóór het onderhoud alle voedingsbronnen los. Controleer de rail, riem, loopwagen, consoles, corrosie, veren en de balans van de poort; vervang versleten onderdelen. Herhaal na de controle de test van de veiligheidsvoorzieningen en de krachten.
Houd de afstandsbedieningen buiten het bereik van kinderen. Betreed de ruimte van de poort niet terwijl deze beweegt. Stop het gebruik bij ongebruikelijke geluiden, schokkerige bewegingen of een verslechterde balans en schakel de servicedienst in. Lever elektronica en accu’s in bij een daarvoor bestemd inzamelpunt, niet bij het restafval.
Technische gegevens SPIDO600

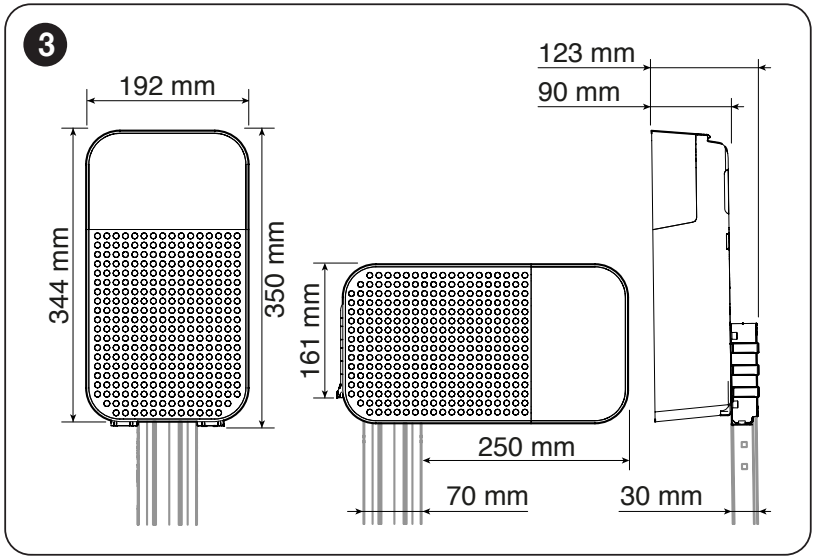

| Parameter | Waarde |
|---|---|
| Toepassing | Elektromechanische aandrijving voor een garagedeur in woningen. |
| Besturingseenheid | Ingebouwde SPA600 met display en PHOTOTEST. |
| Netvoeding | 230 V AC ±10 %, 50/60 Hz; beschermingsleiding. |
| Motor | 24 V DC; de volledige installatie wordt gevoed via het 230 V AC-net. |
| Maximale / minimale kracht | 600 / 300 N. |
| Nominaal / maximaal opgenomen vermogen | 150 / 350 W. |
| Maximale snelheid | 0,20 m/s; de werkelijke snelheid hangt af van de instellingen en de belasting. |
| Cycli/dag | 40; houd ook rekening met de overige gebruikslimieten. |
| Continu gebruik | Maximaal 4 minuten. |
| Beschermingsgraad / temperatuur | IP40; −20 tot +55 °C. |
| Afmetingen van de motorkop | 192 × 344 × 90 mm; montagedetails op de tekening. |
| Gewicht van de motor | 3,8 kg; dit is niet het gewicht van de volledige set. |
| Hulpaccessoires | 24 V DC, tolerantie −30 % / +50 %, samen max. 100 mA; polariteit en aansluitklemmen. |
| Back-upvoeding | PS124 – optioneel. |
| Verlichting | Ingebouwde ledverlichting. |
SPIDO600 programmeren – video
De stappen in de video vormen een aanvulling op de bovenstaande stappen; vergelijk de aansluiting altijd met de aansluitklemmen op uw besturingsprint.
Geïllustreerde handleiding voor snelle montage van SPIDO600 (PDF). De volledige veiligheids- en programmeerinstructies vindt u in de montagehandleiding hieronder.
Hoe kan ik dit artikel bestellen?
Kies de manier die u het beste uitkomt:
- bestellen via de webshop: gebruik de koopknop om het artikel in uw winkelwagen te plaatsen (u vindt de koopknop hier in de tabel met productvarianten).
- bestellen per e-mail: bestel via [email protected]
