Set voor de bouw van een zelfdragende schuifpoort met extra korte oversteek Intelligate IG350
NIEUW| Beschikbaarheid van het product: | binnen 7 dagen | We verzenden goederen standaard binnen 7 dagen. |
|---|
binnen 7 dagen
€ 3.455,96 incl. btw
| Gewicht |
|---|
| 60 kg |
Beschrijving van het product Set voor de bouw van een zelfdragende schuifpoort met extra korte oversteek Intelligate IG350
Heeft u op uw terrein te weinig ruimte voor de uitloop van een klassieke vrijdragende schuifpoort? Het Intelligate-systeem is speciaal ontworpen voor situaties waarin de ruimte naast de poortdoorgang te kort is voor de standaarduitloop van de poort. >>Montagehandleiding downloaden>>.
Met het Intelligate IG350-systeem is een uitloop van slechts 40 cm voldoende voor de vrije doorgangsbreedte van de poort. Voor een klassieke vrijdragende poort met een doorgang van 4 meter is een uitloop van ongeveer 1,5 tot 2 meter nodig. Met het Intelligate-systeem bespaart u meer dan een meter ruimte.
| De set bevat: | IG350-set | |||
|---|---|---|---|---|
 |
1 × | Compleet INTELLIGATE 350-rollersysteem voor MGD C-profiel | IG350 | |
 |
1× | Aluminium C-profiel MGD 5400mm | MGD1-LS | |
 |
1 × | Montagebeugel voor aandrijvingen | MK-IG | |
 |
1 × | Oprijstuk voor MGD C-profiel | MGD1-EDR | |
 |
1 × | Afdekkap voor MGD C-profiel | MGD1-ED | |
 |
1 × | Onderste aanslag | NALS | |
 |
1 × | Bovenste aanslag met rollen | NELGR-60 | |
| Montagehandleiding | ||||

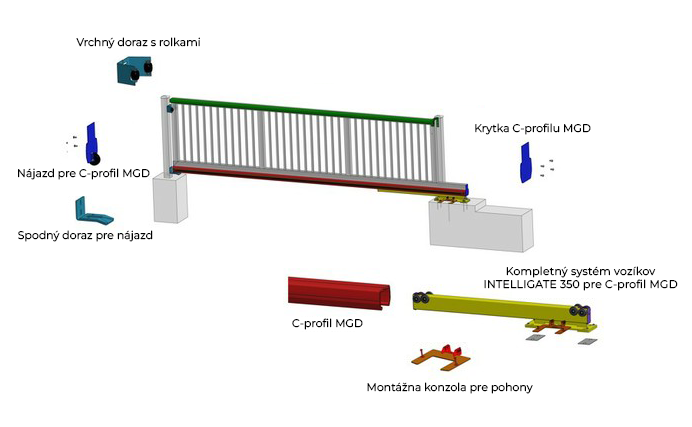

Plaatsing van de onderdelen in de constructie:
Voorbeeld:
Als de doorgangsbreedte van de poort 4000 mm is, is er voor het volledig openen van de poort met het Intelligate-systeem 4400 mm ruimte nodig (4000 mm doorgang/poort + 400 mm overstek van de poort).
Afmetingen:
- GL: totale lengte
- DL: vrije doorgangsbreedte
- GP: lengte van de funderingsplaat
- EL: lengte van de draagarm
- EL eff.: effectieve klemlengte
- H: bovenkant van de looprail (=200 mm)
- Toegest. gewicht: maximaal gewicht van de poort inclusief rail
- Toegest. gewicht/m: maximaal gewicht per meter inclusief rail (5 kg/m)
Let op:
- Het loopmechanisme moet met vier ankers worden vastgeschroefd, elk met een klemming van minimaal 25 kN.
- Deze klemming wordt bereikt met een verlijmd M12-draadeind en een aanhaalmoment van 60 Nm.
- Voordat de ankers worden vastgedraaid, moet de ruimte tussen de funderingsplaat en de fundering worden opgevuld met gietmortel.
