Verstelbare schommelwagen, 5 rollen, met montageplaat B
| Beschikbaarheid van het product: | Op voorraad | We verzenden producten standaard binnen 24 uur. |
|---|
| Beschikbare varianten van dit product Verstelbare schommelwagen, 5 rollen, met montageplaat B | ||
| Type rollen: |
U kunt kiezen voor rollen nylon of metalen. Nylonrollen kunnen zware poortbelastingen aan, voorkomen slijtage van het C-profiel en zorgen voor een stille werking van de poort. |
|
|---|---|---|
|
Nylon
rollen Metalen
rollen |
||
€ 91,20 incl. btw
| A [mm] |
B [mm] |
C [mm] |
Hmin [mm] |
Hmax [mm] |
Gewicht |
|---|---|---|---|---|---|
| 80 | 80 | 5 | 93 | 109 | 9,20 kg |
Beschrijving van het product Verstelbare schommelwagen, 5 rollen, met montageplaat B

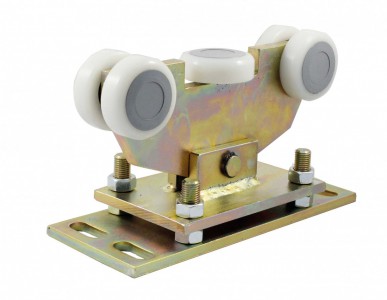

Verstelbare zwenkwagen voor schuifpoorten.
- Variant V-11-1 past in C-profiel 80x80x5 mm FE en in C-profiel 80x80x5 mm ZN en ook C-profiel 76x76x3 mm INOX (alleen nylon rollen)
De mogelijkheid tot afstelling van de wagen stelt u in staat de hellingshoek van de poort nauwkeurig af te stellen en zo een soepele werking te garanderen (ook rekening houdend met het terrein of de helling in de doorgang).
De zwenkbeweging van de wagen zorgt ervoor dat het gewicht/de druk van de poort gelijkmatig over alle lagerrollen van de wagens wordt verdeeld, ongeacht de positie van de poort.
Voor uw project kunt u kiezen voor een uitvoering met nylon of metalen rollen (alleen bij de uitvoering voor C-profiel 80x80x5). Voor een stille werking van de poort raden we een uitvoering met nylonrollen aan.
Alle voordelig geprijsde sets voor vrijdragende poorten.

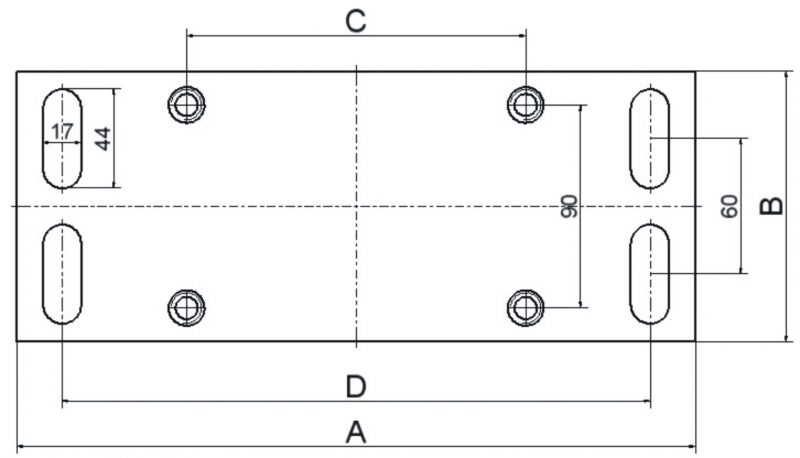

Afmetingen van de montageplaat van de wagen
| A[mm] | B[mm] | C[mm] | D[mm] | Totale lengte van de wagen inclusief lagers[mm] |
|---|---|---|---|---|
| 300 | 120 | 150 | 250 | 300 / 290 (lagers aan de bovenzijde) |
 |
||||
Verankering van de draagwagens van een vrijdragende poort:
De draagwagens kunnen worden verankerd:
- aan draadeinden die u rechtstreeks in de fundering stort
- aan draadeinden chemisch verankerd in een reeds uitgeharde betonnen fundering
- aan inslagankers in een reeds uitgeharde betonnen fundering
De gaten in de montageplaten hebben een minimale breedte van 17mm, ze worden verankerd met schroefdraad M16. Alle methoden zijn geschikt; het hangt ervan af waarmee u de beste ervaring heeft.
