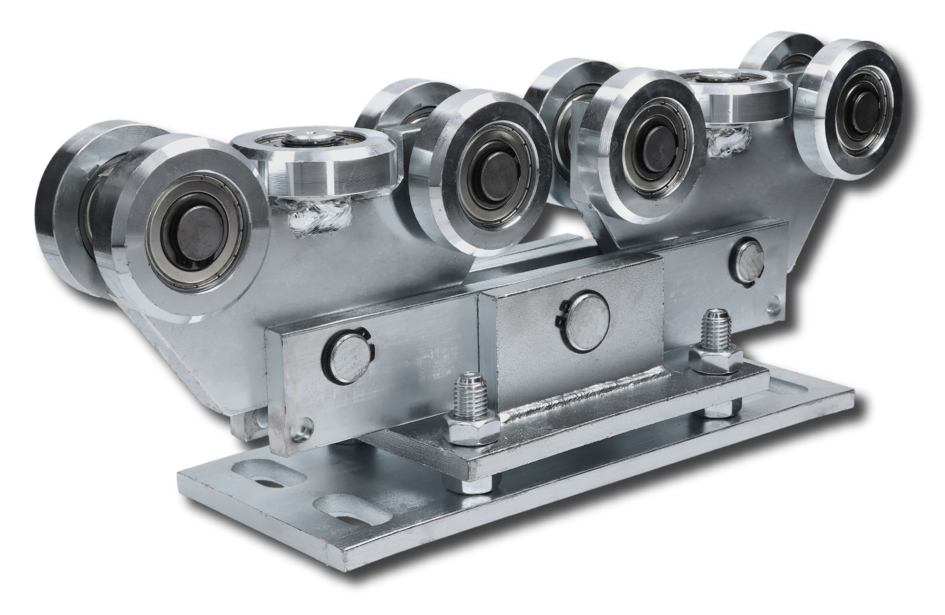

Volledig metalen verstelbare loopwagen met 10 rollen en montageplaat
| Beschikbaarheid van het product: | Op voorraad | We verzenden producten standaard binnen 24 uur. |
|---|
op voorraad
€ 133,41 incl. btw
| A [mm] |
B [mm] |
C [mm] |
Hmin [mm] |
Hmax [mm] |
Gewicht |
|---|---|---|---|---|---|
| 80 | 80 | 5 | 95 | 115 | 15 kg |
Beschrijving van het product Volledig metalen verstelbare loopwagen met 10 rollen en montageplaat
Volledig metalen, zwenkbare loopwagen met afstelling voor extra grote schuifpoorten. Geschikt voor poorten met een doorgangsbreedte van 7,5 m tot 12 m. Ook te gebruiken voor poorten met een doorgangsbreedte tot 7,5 m en een gewicht van meer dan 600 kg. De loopwagen wordt geleverd inclusief montageplaat.
- Variant V-15-1 past in C-profiel 80x80x5 mm FE en in C-profiel 80x80x5 mm ZN
De mogelijkheid tot afstelling van de loopwagen stelt u in staat de hellingshoek van de poort nauwkeurig af te stellen, zodat deze soepel loopt (ook met het oog op het terrein of de helling in de doorgang).
De zwenking van de loopwagen zorgt ervoor dat het gewicht/de druk van de poort gelijkmatig wordt verdeeld over alle lagerrollen van de loopwagens, op elk moment tijdens de beweging van de poort.
Alle voordelige sets voor vrijdragende schuifpoorten.

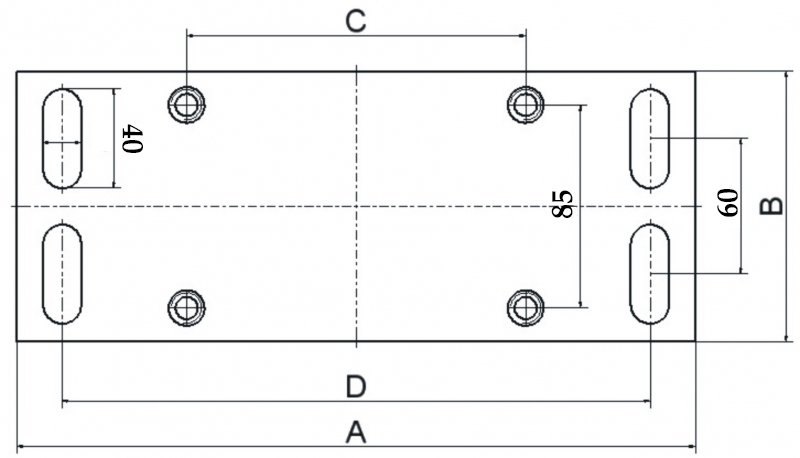

Afmetingen van de montageplaat van de loopwagen
| A[mm] | B[mm] | C[mm] | D[mm] | Totale lengte van de loopwagen inclusief lagers[mm] |
|---|---|---|---|---|
| 300 | 120 | 145 | 245 | 450 |
 |
||||
Verankering van de draagloopwagens van een vrijdragende schuifpoort:
De draagloopwagens kunnen worden verankerd:
- op draadeinden die u rechtstreeks in de fundering stort
- op draadeinden chemisch verankerd in een reeds uitgeharde betonnen fundering
- op inslagankers in een reeds uitgeharde betonnen fundering
De gaten in de montageplaten hebben een kleinste afmeting van 19mm, de verankering gebeurt met schroefdraad M18. Alle methoden zijn geschikt; het hangt ervan af waarmee u de meeste ervaring hebt.

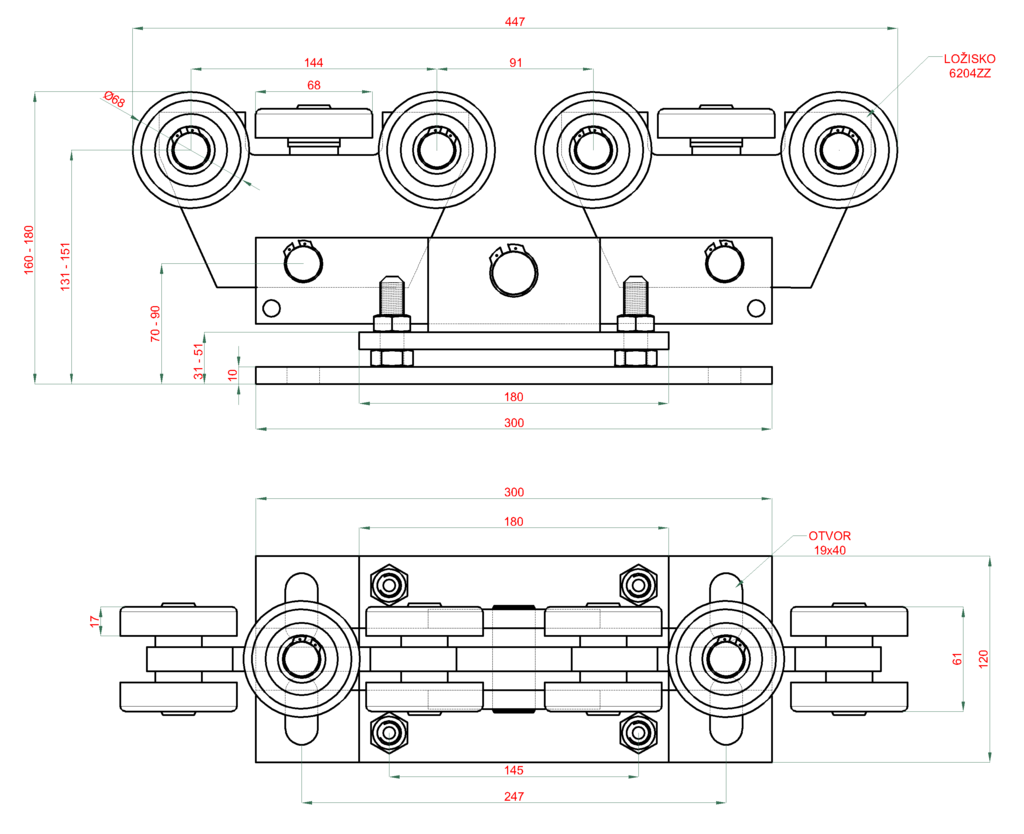

Tekening van loopwagen 80×80×5:
360°:
