Technische handleiding voor de slagbomen NICE WIDE S, WIDE M en WIDE L

Vergelijking van NICE WIDE-modellen

Parameter	NICE WIDES	NICE WIDEM	NICE WIDEL
Minimale openingstijd	4 s	3,5 s	5 s
Radio-ontvanger	ingebouwd + SM / OXI	ingebouwd + SM / OXI	ingebouwd + SM / OXI

Gemeenschappelijke gegevens van de besturingseenheid

Parameter	Waarde
Noodvoeding	NICE PS324
Voeding via zonnepanelen	Nee
Uitgang voor signaallamp	max. 25 W
CL- / OGI-uitgangen	24 V DC, max. 10 W per uitgang
Ingangen	STOP, PHOTO, PHOTO 2, SbS, OPEN, CLOSE
Antenne	50 Ω, RG58-kabel
Instelling	potentiometers en microschakelaars op de besturingseenheid

Alle WIDE S-, WIDE M- en WIDE L-modellen hebben een eenvoudige ingebouwde radio-ontvanger en daarnaast een SM-aansluiting voor ontvangers uit de OXI-familie. Een actueel concreet voorbeeld van een insteekontvanger is NICE OXIBD; een alternatief met een groot bereik is NICE OXILR met compatibele NICE ON3ELR-afstandsbedieningen.

Meer informatie over de volledige productreeks vindt u in de categorie NICE WIDE slagbomen of in het overzicht van NICE-slagbomen.

Compatibele accessoires voor NICE WIDE-slagbomen

De slagboom wordt afzonderlijk verkocht, zonder slagboomarm. Kies eerst de slagboomarm en montageplaat op basis van het model. Selecteer daarna de veiligheids- en bedieningsaccessoires op basis van de specifieke inrit.

Basisconfiguratie per model

WIDE S en WIDE M: slagboomarm NICE XBA19 en montageplaat NICE SIA1.

WIDE L: slagboomarm NICE XBA15 (3 m), NICE XBA14 (4 m) of NICE XBA5 (5 m) en montageplaat NICE SIA2.

WIDE L met een slagboomarm van 6 m: twee NICE XBA15-slagboomarmen, verbonden met onderdeel NICE XBA9.

Veiligheid van de doorgang

NICE EPM – relaisfotocellen voor de PHOTO-ingang.
NICE XBA13 – stootwerend beschermrubber voor de onderrand van de slagboomarm.
NICE WA10 – reflecterende elementen voor een betere zichtbaarheid van de slagboomarm.

Lichtsignalering

NICE XBA4 voor WIDE S/M; NICE XBA6 of NICE XBA18 voor WIDE L, afhankelijk van de lengte van de slagboomarm.
NICE ELDC – externe led-signaallamp; de uitgang voor de signaallamp is max. 25 W.

Steunen, onderboom en speciale bevestiging

NICE WA11 – verstelbare vaste steun voor alle modellen.
NICE WA12 – beweegbare steun voor WIDE M/L.
NICE WA13 – aluminium onderboom.
NICE WIA10 – zijdelings wegklappen van de slagboomarm voor WIDE S/M.
NICE WIA11 – scharnierende knikverbinding voor WIDE M bij lage installaties.

Bediening en noodvoeding

NICE OXIBD – actuele insteekontvanger uit de OXI-familie.
NICE OXILR – ontvanger met groot bereik voor compatibele NICE ON3ELR-afstandsbedieningen.
NICE PS324 – noodvoeding met ingebouwde laadfunctie voor WIDE S/M/L.

Belangrijk: Verlichting, beschermrubber, onderboom, steun en andere onderdelen veranderen het gewicht van de slagboomarm. Controleer na elke wijziging van de configuratie opnieuw de balans van de slagboomarm en de geschiktheid van de veer.

Documentatie en meer keuzemogelijkheden

Aanbevolen bekabeling voor NICE WIDE

Voor de elektrische installatie van de slagboom is het belangrijk om de kabels voor te bereiden voordat de slagboomkast wordt geplaatst. Bij langere kabeltrajecten of wanneer meerdere apparaten samen worden bekabeld, moet de dimensionering worden gecontroleerd aan de hand van de specifieke installatie.

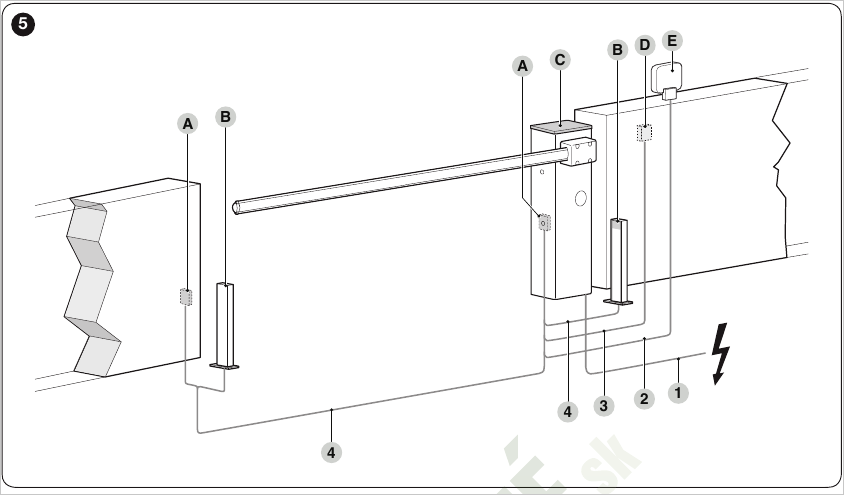

Indicatieve plaatsing van apparaten en kabels. De exacte doorsneden en maximale lengtes staan in de tabel onder het schema.

Aansluiting	Kabel, lengte en opmerking
230 V-voeding	3 x 1,5 mm², max. 30 m. Gebruik bij een lengte van meer dan 30 m 3 x 2,5 mm² en zorg voor een afzonderlijke beschermingsaarding bij de slagboom.
Signaallamp	2 x 0,5 mm², max. 30 m. LIGHT-uitgang.
Sleutelschakelaar	2 x 2 x 0,25 mm², max. 30 m. Twee afzonderlijke draden voor de bedieningscontacten; kunnen worden vervangen door een kabel van 4 x 0,5 mm².
Fotocel TX	2 x 0,25 mm², max. 30 m. Gebruik bij een lengte van meer dan 30 m tot 40 m 2 x 1 mm².
Fotocel RX	4 x 0,25 mm², max. 30 m. Gebruik bij een lengte van meer dan 30 m tot 40 m 2 x 1 mm².
OPEN-ingang	2 x 0,25 mm², max. 30 m. Normaal open contact.
CLOSE-ingang	2 x 0,25 mm², max. 30 m. Normaal open contact.
Antenne	RG58, afgeschermde coaxkabel, max. 15 m. Aanbevolen wordt een zo kort mogelijke lengte, bij voorkeur maximaal 5 m.
Controlelampje voor open slagboom	2 x 0,5 mm², max. 30 m. OGI-uitgang of verkeerslicht, afhankelijk van de instelling van microschakelaars 9 en 10.

Montage van de behuizing en funderingsplaat NICE WIDE

Leg vóór de montage van de slagboom de kabelbeschermbuizen aan en controleer of de ondergrond een stevige, vlakke en veilige verankering mogelijk maakt. Voor WIDE S en WIDE M is de funderingsplaat NICE SIA1voor WIDE L de funderingsplaat NICE SIA2.

Veiligheid: De fundering en de verankeringsmethode moeten door een gekwalificeerde monteur worden beoordeeld op basis van de ondergrond, de plaatselijke omstandigheden en de belasting van de slagboom. De locatie mag niet onder water komen te staan en moet veilige toegang tot de behuizing mogelijk maken.

Verankering op een voorbereide dragende fundering

Verwijder de bovenkap en het achterpaneel van de slagboomkast.

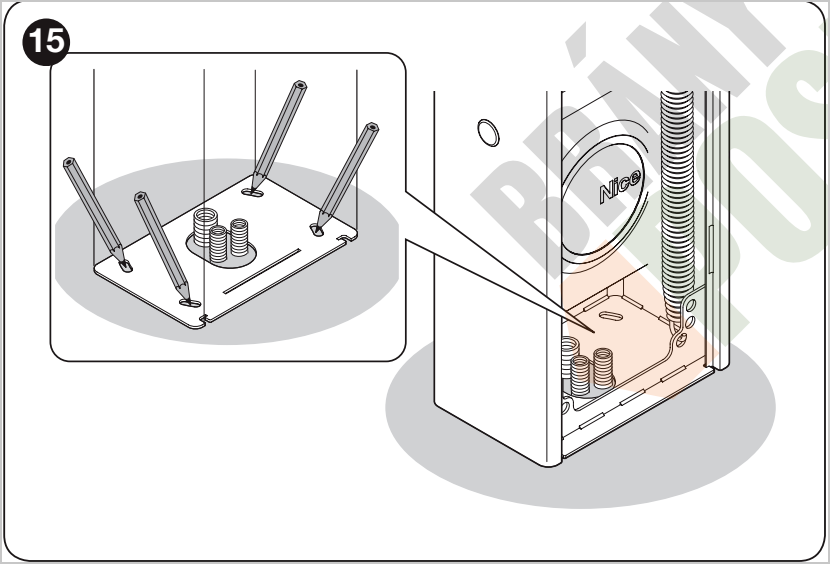

Plaats de kast op de voorbereide fundering en markeer de vier verankeringspunten via de montagegaten.
Haal de kast weg en boor gaten op de gemarkeerde punten.
Plaats vier geschikte expansieankers.
Plaats de kast terug en bevestig deze met geschikte moeren en ringen.

Ankers, moeren en ringen voor directe verankering zijn niet inbegrepen.

De kast dient als sjabloon om de vier verankeringspunten nauwkeurig te markeren.

Nieuwe betonnen fundering met funderingsplaat

Vereiste	Waarde volgens de handleiding
Minimale betondikte	150 mm
Wapening	staalwapening
Betonvolume	meer dan 0,2 m³
Indicatief funderingsvoorbeeld	dikte 250 mm, oppervlakte 0,8 m²; ongeveer 0,9 × 0,9 m
Aanvullende verankering van de plaat in beton	4 ankers met M12-bouten; treksterkte minimaal 400 kg volgens de documentatie

Maak de funderingssleuf en de beschermbuizen voor de elektrische kabels klaar.

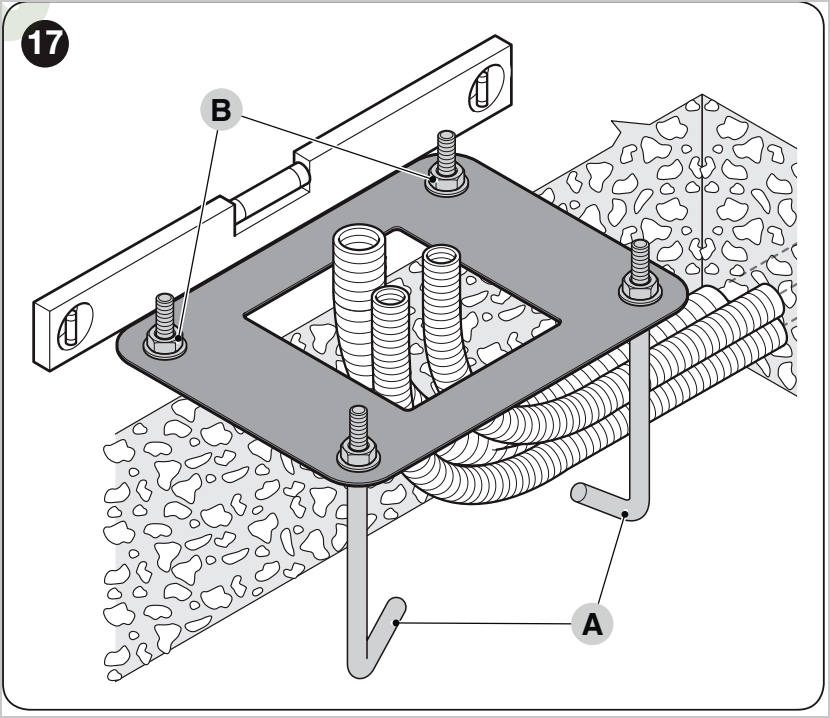

Bevestig vier ankerhaken aan de funderingsplaat. Plaats op elke haak aan de boven- en onderzijde van de plaat een moer en een ring.
Controleer de positie van de kabelbeschermbuizen in de middelste opening van de plaat.

De funderingsplaat moet horizontaal blijven; voer de kabelbeschermbuizen door de middelste opening ervan.

Belangrijk: Draai de onderste moer van elke ankerhaak helemaal tot aan het einde van de schroefdraad.

Giet het beton en plaats de funderingsplaat voordat het beton begint uit te harden.
Stel de plaat vlak met het oppervlak af, evenwijdig aan de toekomstige slagboomarm en perfect horizontaal.
Wacht tot het beton volledig is uitgehard. Volgens de handleiding duurt dit doorgaans ongeveer twee weken.
Verwijder de vier bovenste moeren en ringen van de ankerhaken.
Open de kast, plaats deze op de ankerhaken en bevestig hem met de verwijderde moeren en ringen.

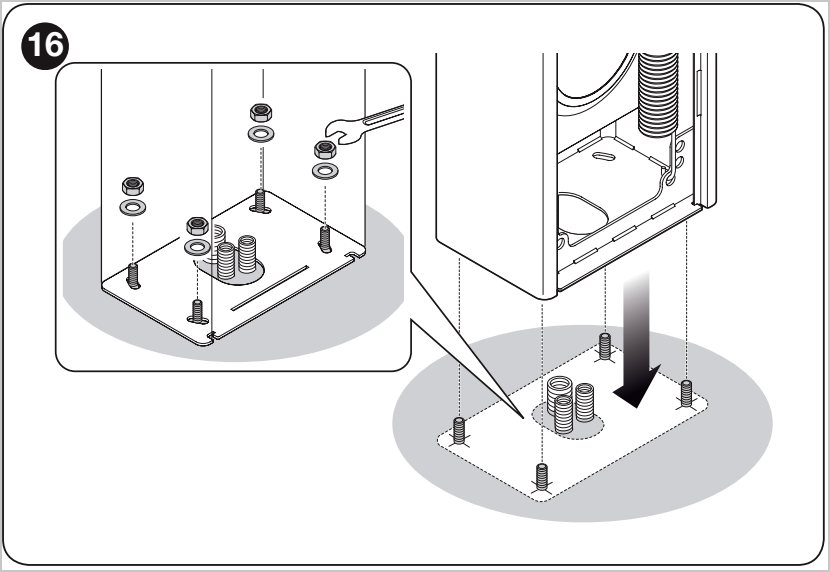

Nadat de fundering is uitgehard, wordt de kast op de vier verankeringspunten geplaatst en met moeren en ringen vastgezet.

Andere ondergrond dan gewapend beton: Controleer de samenstelling en het draagvermogen. Volgens de handleiding moeten de vier verankeringspunten een belasting van ongeveer 1.000 kg veilig kunnen dragen. Het specifieke type anker moet door de monteur worden bepaald op basis van de ondergrond.

Aansluiting van de besturingseenheid NICE WIDE

De WIDE-besturingseenheid heeft afzonderlijke klemmen voor de voeding van accessoires, veiligheidsingangen, bedieningsingangen, de waarschuwingslamp, verlichting en antenne. Ongebruikte NC-ingangen moeten, afhankelijk van de aansluitwijze, worden overbrugd naar de gemeenschappelijke klem.

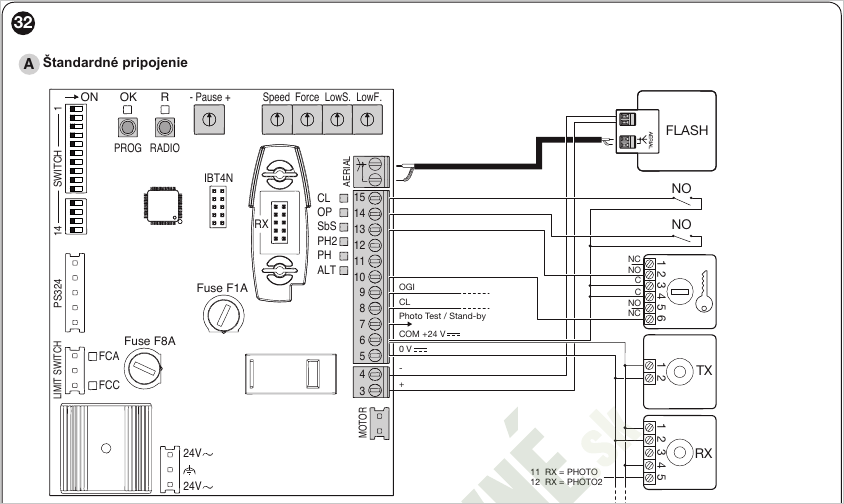

Standaardaansluiting van de waarschuwingslamp, bedieningsingangen en fotocellen.

Klemmen	Naam / type	Functie
3 - 4	LIGHT Uitgang	Waarschuwingslamp. Tijdens beweging knippert de lamp met intervallen van ongeveer 0,5 s aan en 0,5 s uit.
5	SERVICES 24 V DC	Voeding voor accessoires 24 V DC, maximaal 200 mA.
6 - 8	CL Uitgang	Verlichting of verkeerslichtuitgang, afhankelijk van de instelling. Bij de standaardinstelling schakelt de uitgang in aan het begin van de beweging en uit ongeveer 60 s nadat deze is afgelopen.
6 - 9	OGI Uitgang	Controlelampje voor open slagboom of verkeerslichtuitgang, afhankelijk van de instelling. Bij de standaardinstelling is het lampje uit wanneer de slagboom gesloten is, brandt het wanneer de slagboom open is en knippert het tijdens beweging.
6 - 10	STOP NC-ingang	Blokkering of onmiddellijke stop van de beweging door een veiligheidsvoorziening.
6 - 11	PHOTO NC-ingang	Fotocellen voor het sluiten. Activering tijdens het sluiten veroorzaakt een stop of omkering, afhankelijk van de instelling.
6 - 12	PHOTO 2 NC-ingang	Fotocellen voor openen. Activering tijdens het openen stopt de beweging of keert deze om, afhankelijk van de instelling.
6 - 13	SbS NO-ingang	Stap-voor-stapcommando. De standaardvolgorde is Open - Stop - Close - Stop.
6 - 14	OPEN NO-ingang	Openingscommando. Volgorde Open - Stop - Open - Stop.
6 - 15	CLOSE NO-ingang	Sluitcommando. Volgorde Close - Stop - Close - Stop.
7	24 V / Photo test / Stand-by 24 V DC	Hulpvoeding 24 V DC, maximaal 200 mA. Wordt in de geselecteerde modus gebruikt voor de fotoceltest of de stand-byfunctie.
AERIAL	Antenne Ingang	Aansluiting van de ontvangerantenne, impedantie 50 Ω, RG58-kabel.

Instelling van de arm en de eindposities

Voordat u de programmering start, moet de arm mechanisch correct zijn gemonteerd en uitgebalanceerd. Ook moet de besturingseenheid de bewegingsrichting en de eindposities kennen. De slagboom gebruikt eindschakelaars met de aanduidingen FCA en FCC.

De arm uitbalanceren

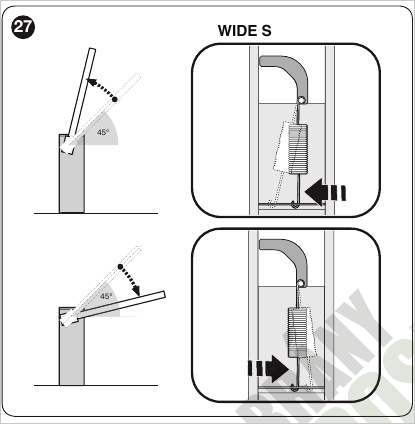

Balanceermechanisme WIDE S.

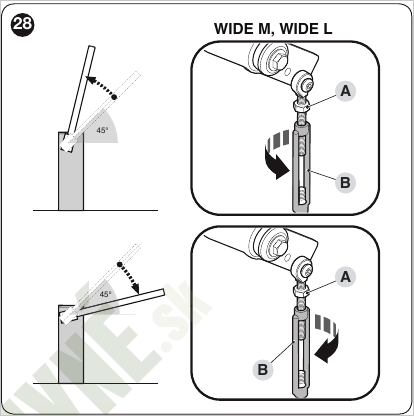

Balanceermechanisme WIDE M en WIDE L.

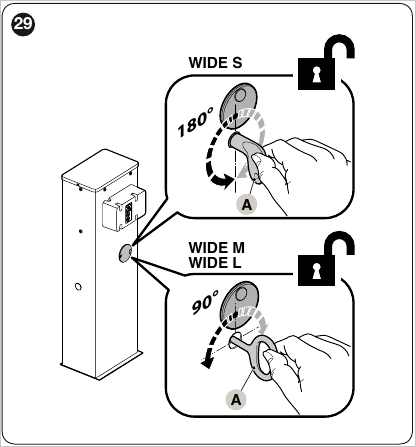

Ontgrendel de aandrijving en zet de arm ongeveer in een hoek van 45°.
Controleer of de arm stil blijft staan. Als de arm omhoog beweegt, vermindert u de veerkracht; als deze omlaag beweegt, verhoogt u de veerkracht volgens het mechanisme van het betreffende model.
Herhaal de controle bij ongeveer 20° en 70°. De arm mag niet vanzelf snel omhoog of omlaag bewegen.

De eindschakelaars controleren

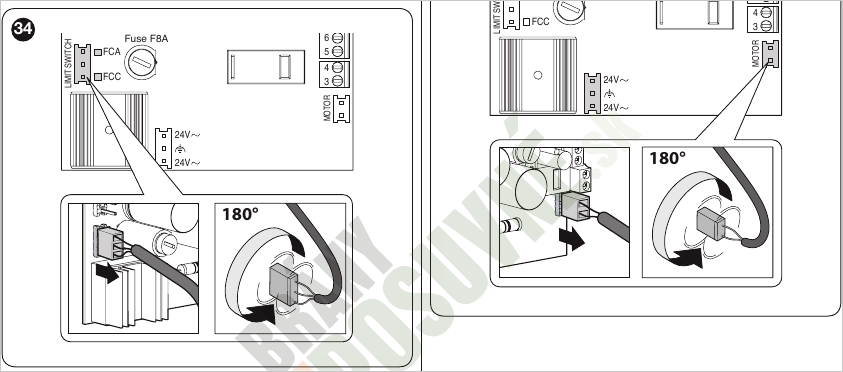

Als de status van de leds FCA/FCC of de bewegingsrichting van de arm niet klopt, draait u de betreffende connector 180° nadat u de voeding hebt losgekoppeld.

Ontgrendel de aandrijving en verplaats de arm handmatig naar de gesloten positie.
In de gesloten positie moet FCC uit zijn en FCA aan zijn.
Verplaats de arm handmatig naar de open positie.
In de open positie moet FCA uit zijn en FCC aan zijn.
Zet de arm ongeveer in een hoek van 45° en vergrendel de aandrijving opnieuw.

De eindschakelaar voor de vertraging moet ongeveer 20° vóór de mechanische aanslag schakelen. Als het exacte vertragingspunt moet worden aangepast, stelt u de nokken van de eindschakelaars af.

De bewegingsrichting controleren

Zet alle programmeermicroschakelaars op OFF.
Zet de arm ongeveer in een hoek van 45°.
Geef een korte puls op de ingang OPEN.
De arm moet beginnen te openen. Als de arm de andere kant op beweegt, draait u de motorconnector 180° en herhaalt u de controle.

De slagboom NICE WIDE programmeren

NICE WIDE wordt niet op dezelfde manier geprogrammeerd als Robus-aandrijvingen via de programmeerniveaus L1 tot L8. De basisinstellingen worden uitgevoerd met een combinatie van potentiometers A tot E, microschakelaars 1 tot 14 en de knoppen PROG en RADIO op de besturingseenheid.

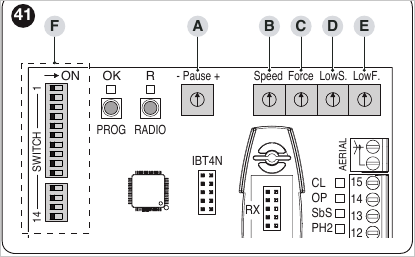

Bedieningselementen op de printplaat van de besturingseenheid.

Potentiometers A tot E

Element	Instelling
A – Pauze	Pauzetijd tussen het einde van het openen en het begin van het automatisch sluiten. Alleen gebruikt in de automatische modus.
B – Snelheid	De maximale snelheid van de arm vanaf het begin van de beweging tot aan het vertragingspunt.
C – Kracht	De gevoeligheid van de obstakeldetectie vanaf het begin van de beweging tot aan het vertragingspunt. Bij detectie van een obstakel keert de beweging om.
D – Lage snelheid	De snelheid van de arm tijdens het vertraagde deel van de beweging, vanaf de eindschakelaar tot aan de eindpositie.
E – Lage kracht	De gevoeligheid van de obstakeldetectie tijdens het vertraagde deel van de beweging.

De waarden van de potentiometers worden ingesteld wanneer microschakelaars 13 en 14 op OFF staan. Na het afstellen slaat u de instelling op door microschakelaars 13 en 14 terug op ON te zetten.

De ingang ALT en de mechanische aanslagen inlezen

Zet de arm ongeveer halverwege de slag.
Zet microschakelaars 13 en 14 op OFF.
Houd de knop PROG ongeveer 3 seconden ingedrukt.
De besturingseenheid leest de status van ingang ALT/STOP in en start de sequentie volledig sluiten - volledig openen - volledig sluiten.
Als de nokken van de eindschakelaars na het programmeren zijn verplaatst, moet het inlezen van de mechanische aanslagen worden herhaald.
Stel na het testen van de beweging de snelheid, kracht en vertraging in met de potentiometers.
Zet microschakelaars 13 en 14 na het voltooien van de instelling op ON.

Na een geslaagde inlezing knippert de groene led OK ongeveer eenmaal per seconde. Als tijdens normaal gebruik de instelling van een microschakelaar of potentiometer wordt gewijzigd, gebruikt de besturingseenheid de eerder opgeslagen waarden en waarschuwt de led OK met oranje knipperen.

Programmeermicroschakelaars 1 tot 14

Microschakelaar / positie	Functie
1 - 2 OFF - OFF	Handmatige modus. De beweging vindt alleen plaats zolang het commando actief is.
1 - 2 ON - OFF	Halfautomatische modus. Met één commando wordt de volledige openings- of sluitbeweging uitgevoerd.
1 - 2 OFF - ON	Automatische modus. Met een commando opent de slagboom; na de ingestelde pauze sluit deze automatisch.
1 - 2 ON - ON	Automatische modus met de functie ‘altijd sluiten’. Na een stroomstoring begint de slagboom te sluiten als deze open is blijven staan.
3 AAN	Appartementencomplexmodus. Tijdens het openen worden verdere SbS- of OPEN-opdrachten genegeerd totdat de slagboom volledig is geopend. Tijdens het sluiten stopt een volgende opdracht de beweging en opent de slagboom.
3 UIT	De appartementencomplexfunctie is uitgeschakeld.
4 AAN	De stapsgewijze opdracht werkt volgens de cyclus Open - Sluiten - Open - Sluiten.
4 UIT	De stapsgewijze opdracht werkt volgens de cyclus Open - Stop - Sluiten - Stop.
5 AAN	Vooraf knipperen. Het zwaailicht begint te knipperen voordat de beweging start, ongeveer 5 s in de automatische modus en 2 s in de handmatige modus.
5 UIT	Vooraf knipperen is uitgeschakeld.
6 AAN	Het zwaailicht brandt of knippert tijdens de beweging en tijdens de pauze vóór automatisch sluiten.
6 UIT	Het zwaailicht werkt alleen wanneer de slagboom beweegt.
7 AAN	Sluiten direct na passage langs de fotocellen. Na het vrijmaken van de fotocellen sluit de slagboom na ongeveer 5 s.
7 UIT	De functie is uitgeschakeld.
8 AAN	De PHOTO-ingang grijpt ook in tijdens het openen. In de halfautomatische of automatische modus wordt het openen hervat nadat de fotocellen zijn vrijgemaakt.
8 UIT	De PHOTO-ingang grijpt alleen in tijdens het sluiten.
9 - 10 UIT - UIT	Uitgang OGI is het controlelampje voor een geopende slagboom en uitgang CL is de verlichting.
9 - 10 AAN - UIT	Eenrichtingsverkeerslicht en verlichting. OGI werkt als groen licht; CL blijft de verlichting.
9 - 10 UIT - AAN	Afwisselend verkeerslicht voor in- en uitgaand verkeer. OGI en CL regelen het rode of groene licht op basis van de rijrichting en de status van de slagboom.
9 - 10 AAN - AAN	Verkeerslicht instelbaar via Oview. De standaardlogica gebruikt groen licht wanneer de slagboom open is en rood wanneer deze gesloten is.
11 AAN	Snelle doorgang vrijmaken. De tijden voor versneld openen of sluiten worden ingesteld via Oview.
11 UIT	Snel vrijmaken van de doorgang is uitgeschakeld.
12 AAN	Functie ingesteld via Oview; standaard is dit de test van de fotocellen. Klem 7 wordt gebruikt als 24 V-uitgang voor het testen van de fotocellen.
12 UIT	Klem 7 is een vaste 24 V-uitgang voor accessoires.
13 - 14 UIT - UIT	Test- en instelmodus. De besturingseenheid werkt met de huidige waarden van de potentiometers en maakt afstelling tijdens tests mogelijk.
13 - 14 AAN - AAN	Programmering vergrendelen. Slaat de waarden van de potentiometers en microschakelaars op en vergrendelt ze.
13 - 14 AAN - UIT of UIT - AAN	Ongeldige combinatie.

Uitgangen van de radio-ontvanger

Alle modellen WIDE S, WIDE M en WIDE L hebben een ingebouwde radio-ontvanger en een SM-connector voor ontvangers uit de OXI-familie; een actueel voorbeeld van een insteekontvanger is NICE OXIBD. Een alternatief voor een groot bereik is NICE OXILR met LoRa-technologie, waarvoor compatibele NICE ON3ELR-zenders nodig zijn. Bij de standaardtoewijzing hebben de uitgangen van de ontvanger de volgende functies:

Uitgang ontvanger	Functie
1	SbS - stapsgewijze opdracht
2	STOP
3	OPEN - openen
4	CLOSE - sluiten
5	CL - uitgang voor verlichting of verkeerslicht
6	Radiokanaal 1
7	Radiokanaal 2

Speciale functies NICE WIDE

Functie	Beschrijving
Functie altijd sluiten	Als modus 1 - 2 is geselecteerd in de stand ON - ON en de slagboom na herstel van de stroomvoorziening open staat, start de besturingseenheid automatisch het sluiten met vooraf knipperen.
Sluiten na passage langs de fotocellen	Wanneer microschakelaar 7 op ON staat, wordt de pauze in de automatische modus verkort en sluit de slagboom ongeveer 5 seconden nadat de fotocellen zijn vrijgemaakt.
Verkeerslicht	Microschakelaars 9 en 10 wijzigen de functie van de uitgangen OGI en CL. De uitgangen kunnen werken als controlelampje, verlichting, eenrichtingsverkeerslicht of afwisselend verkeerslicht voor in- en uitgaand verkeer.
Geforceerde beweging in dodemansbediening	Als een veiligheidsvoorziening de beweging blokkeert, kan de besturingseenheid de beweging geforceerd uitvoeren door de opdracht ingedrukt te houden. Deze modus is bedoeld voor onderhouds- of noodsituaties.
Onderhoudssignalering	De besturingseenheid kan aangeven dat onderhoud nodig is op basis van het aantal uitgevoerde bewegingen. De drempelwaarde wordt ingesteld via Oview.

Probleemoplossing en diagnose

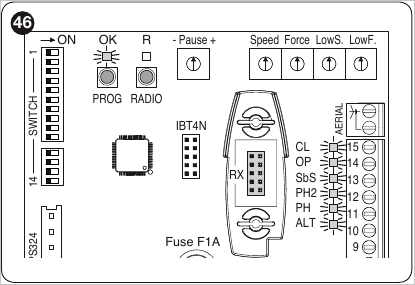

Positie van de leds OK en R en de ingangslampjes op de besturingskaart.

Veelvoorkomende storingen

Probleem	Oorzaak en controle
De zender bedient de slagboom niet en de led op de zender brandt niet.	Oorzaak: Batterij van de afstandsbediening is leeg. Controle: Controleer en vervang de batterij in de afstandsbediening.
De led op de afstandsbediening brandt, maar de slagboom reageert niet.	Oorzaak: De afstandsbediening is niet in de ontvanger opgeslagen. Controle: Controleer of de afstandsbediening is opgeslagen volgens het onderdeel apart artikel over het koppelen van afstandsbedieningen.
De slagboom reageert op geen enkel commando.	Oorzaak: Er is geen voeding of de zekering is defect. Controle: Controleer de netvoeding en de zekeringen F1 en F2.
De beweging start niet en het zwaailicht knippert niet.	Oorzaak: De besturingseenheid ontvangt geen commando. Controle: Controleer de led van de SbS-ingang of de indicatie van de ontvanger. Bij een radiocommando moet de OK-led twee keer snel knipperen.
De slagboom beweegt en keert vervolgens van richting om.	Oorzaak: De kracht is te laag ingesteld of de arm is niet goed uitgebalanceerd. Controle: Controleer de balans van de arm en de instellingen van de potentiometers Force en Low Force.
De slagboom beweegt langzaam of start niet vanuit de eindpositie.	Oorzaak: De eindposities zijn niet correct ingelezen in de besturingseenheid. Controle: Controleer de eindschakelaars en herhaal het inlezen van de aanslagen.
De slagboom beweegt in de tegenovergestelde richting.	Oorzaak: De motor is verkeerd aangesloten. Controle: Controleer de bewegingsrichting en de motorconnector.

Diagnose aan de hand van het knipperen van de OK-led

Knipperpatroon OK-led	Betekenis en controle
Brandt niet	Storing in of ontbrekende voeding van de besturingseenheid. Controle: Controleer de voeding en de zekeringen.
Brandt continu	Ernstige afwijking in de besturingseenheid. Controle: Probeer de voeding los te koppelen en opnieuw in te schakelen; als de toestand aanhoudt, controleer dan de besturingseenheid.
Knippert 1x per seconde	Normale toestand. Controle: De besturingseenheid werkt correct.
2 snelle knippersignalen en een pauze	Fotocel geactiveerd. Controle: Controleer de ingangen PHOTO en PHOTO 2 en de doorgang.
3 snelle knippersignalen en een pauze	Obstakeldetectie tussen de eindschakelaars geactiveerd. Controle: Controleer de balans van de arm en de krachtinstelling.
4 snelle knippersignalen en een pauze	ALT/STOP-ingang geactiveerd. Controle: Controleer het STOP-circuit en de aangesloten veiligheidsvoorzieningen.
5 snelle knippersignalen en een pauze	Probleem met de hardware van de motorbesturing. Controle: Wacht ongeveer 30 s, probeer een nieuw commando en koppel zo nodig de voeding los en sluit deze opnieuw aan.
6 snelle knippersignalen en een pauze	Temperatuurlimiet overschreden. Controle: Wacht tot de besturingseenheid is afgekoeld.

Controle-leds van de ingangen

Led	Betekenis van de status
STOP	Uit: De STOP-ingang is actief of het circuit is onderbroken. Aan: Normale status van de STOP-ingang.
PH	Uit: Fotocel PHOTO geactiveerd. Aan: Normale status van de PHOTO-ingang.
PH2	Uit: Fotocel PHOTO 2 geactiveerd. Aan: Normale status van de PHOTO 2-ingang.
SbS	Uit: De ingang voor het stapsgewijze commando is niet actief. Aan: De SbS-ingang is actief.
OP	Uit: De OPEN-ingang is niet actief. Aan: De OPEN-ingang is actief.
CL	Uit: De CLOSE-ingang is niet actief. Aan: De CLOSE-ingang is actief.
FCA	Uit: De openings-eindschakelaar is ingeschakeld; de arm is open. Aan: De arm staat niet op de openings-eindschakelaar.
FCC	Uit: De sluit-eindschakelaar is ingeschakeld; de arm is gesloten. Aan: De arm staat niet op de sluit-eindschakelaar.

Levensduur van de NICE WIDE-slagboom

De handleiding voor NICE WIDE-slagbomen vermeldt een geschatte levensduur van maximaal 500 000 werkcycli. De werkelijke levensduur hangt af van de gebruiksomstandigheden, de armlengte, de accessoires op de arm en hoe vaak veiligheidsvoorzieningen tijdens een cyclus ingrijpen.

Factor	S	M	L
Stoffige of zanderige omgeving	10 %	10 %	10 %
Zoute omgeving	10 %	10 %	10 %
Aluminium onderboom aan de arm	5 %	5 %	5 %
Mobiele armsteun	-	15 %	15 %
Omgevingstemperatuur boven 40 °C of onder 0 °C	5 %	5 %	5 %
Beweging onderbroken door de fotocel	10 %	15 %	15 %
Beweging onderbroken door de STOP-ingang	10 %	15 %	15 %
Trimmer voor snelheid ingesteld op meer dan 50 %	10 %	10 %	15 %
Trimmer voor kracht ingesteld op meer dan 50 %	5 %	10 %	10 %

De percentages worden bij elkaar opgeteld. Hoe hoger de uiteindelijke belastingsindex, hoe lager het verwachte aantal bedrijfscycli. Bij een belastingsindex van ongeveer 30 % bedraagt de verwachte levensduur circa 200.000 cycli.

Back-upaccu, fotocellen en verlichting

Voor de back-upvoeding van slagbomen WIDE S, WIDE M en WIDE L is de NICE PS324 met ingebouwde laadfunctie bedoeld. Hiermee kan de slagboom bij stroomuitval in noodgeval blijven werken; het aantal bewegingen hangt af van de accustatus en de belasting van de installatie.

De veiligheidsfotocellen worden aangesloten op de ingangen PHOTO en PHOTO 2. Bij de standaardinstelling reageert ingang PHOTO tijdens het sluiten; als microschakelaar 8 is geactiveerd, kan de ingang ook tijdens het openen reageren. Als microschakelaar 12 op ON staat, wordt klem 7 gebruikt om de fotocellen te testen.

Het waarschuwingslicht wordt aangesloten op uitgang LIGHT. De uitgangen CL en OGI kunnen, afhankelijk van de instelling van microschakelaars 9 en 10, worden gebruikt voor verlichting, als indicatielampje voor een geopende slagboom of voor de aansturing van een verkeerslicht. Het maximale vermogen van één uitgang voor een indicatielampje of verkeerslicht is 10 W.

Compatibele armverlichting: voor WIDE S en WIDE M NICE XBA4; voor WIDE L NICE XBA6 of NICE XBA18 afhankelijk van de lengte van de installatie. Controleer na de montage opnieuw de balans van de arm.

Leid de kabel door de houder en de arm. Let bij aansluiting op klemmen 3 en 4 op de polariteit.

Handmatige ontgrendeling van de NICE WIDE-slagboom

Bij stroomuitval of onderhoud kan de slagboom met de sleutel worden ontgrendeld en kan de arm handmatig worden verplaatst.

WIDE S wordt ontgrendeld door de sleutel 180° te draaien; WIDE M en WIDE L door de sleutel 90° te draaien.

Schuif het slotkapje weg.
Steek de ontgrendelsleutel in.
Draai bij WIDE S de sleutel 180° en bij WIDE M en WIDE L 90°.
Verplaats de arm met de hand naar de gewenste positie.
Draai de sleutel terug om te vergrendelen, haal hem eruit en sluit het slotkapje.

Bestellen en technisch advies

Vraag advies over de aansluiting of de keuze van een installatie

Heeft u de informatie die u zoekt niet gevonden? Mail ons dan op [email protected]. We adviseren u graag bij de keuze van een slagboom, arm, veer, veiligheidsvoorzieningen en accessoires.

Gegevens die we nodig hebben om de installatie te selecteren

de vrije doorgangsbreedte en de gewenste armlengte,
het verwachte aantal cycli per uur,
een lijst van de accessoires op de arm: verlichting, beschermrubber, onderboom of mobiele armsteun,
de gewenste bedieningswijze en veiligheidsvoorzieningen.

Technische waarschuwing: De elektrische aansluiting, de instelling van de kracht en de controle van de veiligheidsvoorzieningen moeten door een gekwalificeerd persoon worden uitgevoerd, afgestemd op de specifieke installatie en de geldende voorschriften.

Terug naar het begin van de technische inhoud

Pagina afdrukken

SNEL CONTACT

E-mail:

[email protected]
