Verankering van een schuifpoort
De verankering van een schuifpoort is:
- noodzakelijk voor een goede werking en beweging van de schuifpoort
- zorgt niet alleen voor een rechte bewegingsrichting van het poortblad, maar ook voor uitlijning in verticale richting
- draagt de krachten van de poortconsole over op het betonnen fundament en moet daarom voldoende sterk worden gedimensioneerd

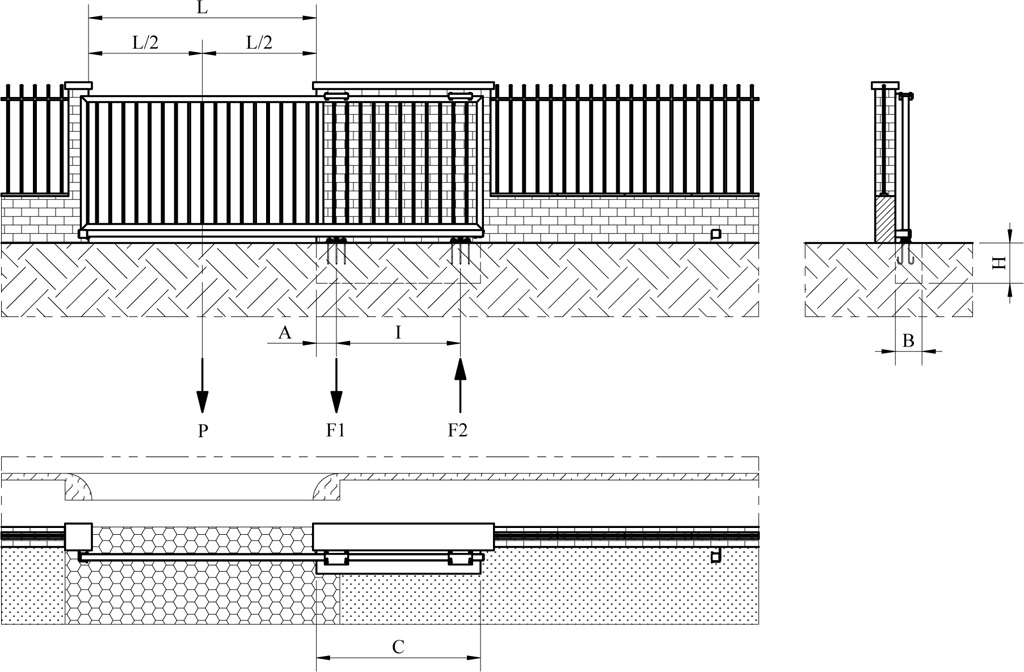

Legenda bij de tekening:
A – afstand tussen het middelpunt van loopwagen 1 en het begin van de doorgang L (in m)
B – breedte van het betonnen fundament (in m)
C – lengte van het betonnen fundament (in m)
H – diepte van het betonnen fundament (in m)
I – afstand tussen de middelpunten van de loopwagens (in m)
L – breedte van de poortdoorgang (in m)
L/2 – de helft van de doorgangsbreedte L (in m)
P – gewicht van de poort, aangrijpend in het midden van de doorgangsbreedte
F1 – drukkracht op loopwagen 1 (in kg)
F2 – trekkracht op loopwagen 2 (in kg)
Y – volumieke massa (dichtheid) van beton (2400kg/m3)
W – gewicht van het betonnen fundament (in kg)
Berekening van de maximale belasting op loopwagen F1 en F2
Formule
Voorbeeld
Berekening van de afstand I tussen de middelpunten van de loopwagens
Formule
Voorbeeld
Berekening van het gewicht W en de lengte C van het betonnen fundament
Formule
Voorbeeld
