Betonnen fundering voor een zelfdragende schuifpoort
Betonnen fundering voor een vrijdragende schuifpoort:
- zorgt voor de stabiliteit van de vrijdragende poort
- compenseert met het eigen gewicht het gewicht van de poort, voorkomt zo dat deze kantelt en draagt de krachten over op de ondergrond. Daarom is het verstandig om de optimale afmetingen van de fundering
Tekst overslaan en tekeningen bekijken >>
Optimale afmetingen van de fundering
De optimale afmetingen van de fundering voor de verankering van een vrijdragende schuifpoort worden bepaald door verschillende factoren die op elkaar inwerken. De belangrijkste poortmaat is de doorrijbreedte, die de poort afsluit (de afstand tussen de palen).
De poort steekt ongeveer 20 cm voorbij deze maat uit voor de bevestiging en geleiding van de poort. Bij deze maat moet het deel van de constructie worden opgeteld dat de poort in gesloten toestand op zijn plaats houdt en ervoor zorgt dat de vrijdragende poort als een in de lucht hangende console werkt. Dit deel kan variëren, afhankelijk van het vereiste draagvermogen van de poort of de beschikbare ruimte op het terrein (bijvoorbeeld als er u weinig ruimte hebt voor een vrijdragende poort). De totale lengte van de door ons ontworpen poorten is dus doorgaans ongeveer 45% groter dan de doorgang (houd daarom rekening met voldoende ruimte om de poort te openen).
De poort wordt aan de fundering verankerd via de draagrollen, waarmee de poort kan rollen en de trek- en drukkrachten door het gewicht van de poort worden overgedragen. Een juiste plaatsing is belangrijk. Om de fundering en de poortconstructie zo min mogelijk te belasten, moeten de rollen zo ver mogelijk uit elkaar worden geplaatst. Maar ook weer niet te ver uit elkaar: in de uiterste standen van de poort mogen de rollen van de draagwagens niet uit het geleidingsprofiel lopen of tegen de aanslagen die aan de binnenzijde zijn gemonteerd C-geleidingsprofiel.
Voor gangbare poortbreedtes van 2,5–10,0 m geven we de aanbevolen afmetingen van de fundering. Bij andere afmetingen kunt u een passende waarde kiezen tussen twee aangrenzende maten. De hoogte van de poort heeft geen invloed op de afmetingen van de betonnen fundering. De funderingsmaat is afgestemd op veilige en economische afmetingen, rekening houdend met een mogelijk mindere kwaliteit van de ondergrond op de montageplaats (daarom hebben we de aanbevolen afmetingen iets ruimer gekozen). Met het oog op de vorstvrije diepte van de grond wordt een minimale funderingsdiepte van 80 cm aanbevolen (de vorstvrije diepte bedraagt 127 cm in Oravská Polhora en 78 cm in Patince). De fundering is berekend op de draagkracht van een poortconstructie met gangbare en door ons voorkeursprofielen (80x40x2mm, 60x40x2mm, 40x40x2mm).
U kunt de afmetingen van de fundering uiteraard aanpassen aan uw specifieke wensen. Houd daarbij altijd rekening met: de totale poortmaat - de afstand tussen de draagwagens - ruimte voor een eventuele elektrische poortmotor (en de bijbehorende bekabeling) - de kwaliteit van de ondergrond - voldoende tegengewicht van de achterste fundering (bij lange poorten met een doorgang van meer dan 6,5 m) - de minimale afstand van de boorgaten voor de ankers tot de rand van de fundering.
Eenvoudig gezegd ...
De aanbevolen tekeningen zijn geschikt voor 90% van de situaties. Als u ze volgt, komt het goed. Dit is uiteraard niet de enige juiste werkwijze; afhankelijk van de situatie kunt u alle afmetingen aanpassen.
I. Fundering voor een vrijdragende poort met een doorgang tot 6,5 m
LEGENDA BIJ DE AFBEELDINGEN:
X - afstand tussen de montageplaten (voor poorten tot 6,5 m)
ŠP - vrije doorgangsbreedte
MD - montageplaat van de draagwagen (afmetingen van de montageplaat voor de betreffende variant van de draagwagen).
Y - aanbevolen minimale afstand tot de rand van de fundering (bepaalt hoe ver de poort van de omheining af staat). Dit hangt af van de omstandigheden; een afstand van 50-100 mm wordt aanbevolen.
* - ruimte die u kunt gebruiken voor de aandrijving of eventueel een paal voor zijgeleiding

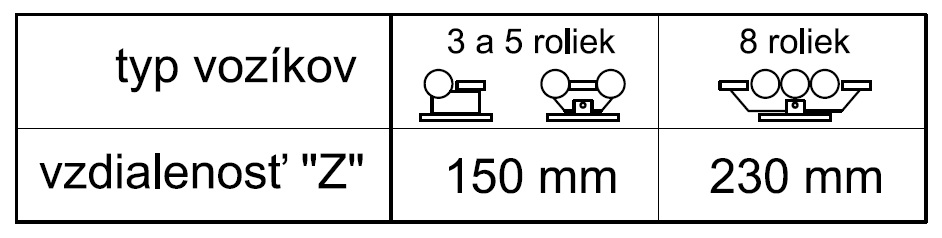

Z - afstand tussen de montageplaat (MD) en de rand van de doorgang (ŠP) - afhankelijk van het type draagwagen:

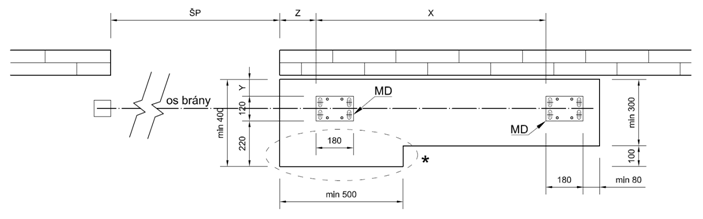

Funderingstekening

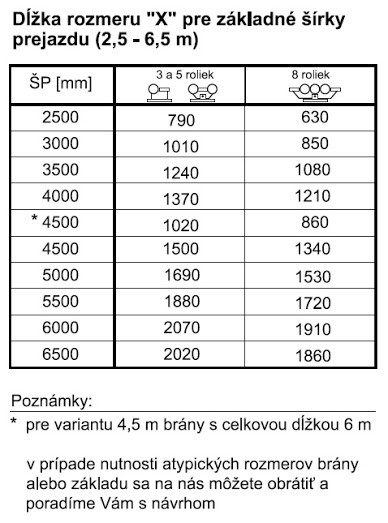

Berekening van maat X
II. Fundering voor een vrijdragende poort met een doorgang van meer dan 6,5 m
Om kosten te besparen, worden funderingen voor poorten met een doorgang breder dan 6,5 m ontworpen als twee afzonderlijke funderingen met verschillende afmetingen, vanwege hun uiteenlopende functies.
LEGENDA BIJ DE AFBEELDINGEN:
X - afstand tussen de funderingen (voor poorten breder dan 6,5 m)
ŠP - vrije doorgangsbreedte
MD - montageplaat van de draagwagen
Y - aanbevolen minimale afstand tot de rand van de fundering (bepaalt hoe ver de poort van de omheining af staat). Dit hangt af van de omstandigheden; een afstand van 50-100 mm wordt aanbevolen.
* - ruimte die u kunt gebruiken voor de aandrijving of eventueel een paal voor zijgeleiding

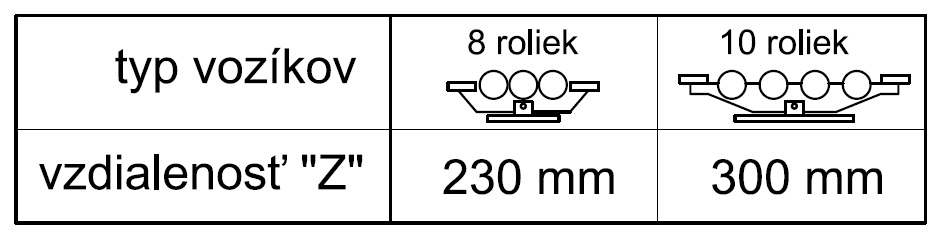

Z - afstand tussen de montageplaat (MD) en de rand van de doorgang (ŠP) - afhankelijk van het type draagwagen:

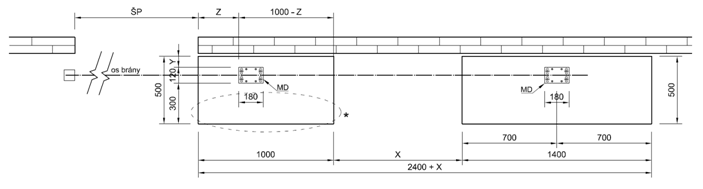

Funderingstekening

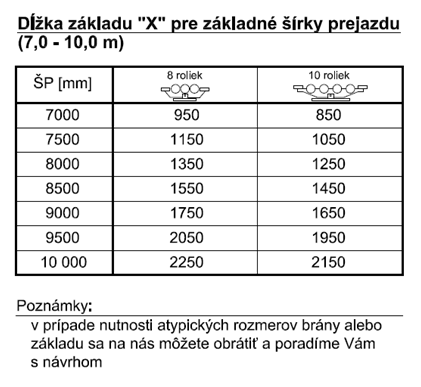

Berekening van maat X
Neem voor meer informatie contact met ons op en beschrijf uw project. We beantwoorden uw vragen zo goed mogelijk.
Auteur: Ing. Ján Kubíček
Let op: de aanbevolen werkwijzen kunnen afhankelijk van de situatie verschillen. Het toepassen van de aanbevelingen is ter beoordeling van de monteur. De beschreven technieken zijn niet bindend en zijn niet de enige manier om te werk te gaan. De auteur aanvaardt geen aansprakelijkheid voor schade die ontstaat door het opvolgen van de aanbevelingen.
