Ik heb weinig ruimte voor een vrijdragende schuifpoort. Wat zijn mijn mogelijkheden?
Heeft u naast het hek niet genoeg ruimte om een vrijdragende poort te openen? Het maakt verschil of er ruimte ontbreekt voor de contragewichtoverhang, voor het volledige poortblad of omdat de poort bij het openen de hoek om moet draaien. Zo kunt u de juiste oplossing kiezen.
Snel kiezen op basis van uw terrein
Zonder rail in de doorgang
- Geen ruimte voor de overhang: Intelligate.
- De poortbladen moeten naast elkaar kunnen schuiven: vrijdragende telescopische poort.
- U hebt aan beide kanten van de inrit ruimte: twee tegenover elkaar openende poorten.
Met rail in de doorgang
- Er is ruimte voor het volledige poortblad, maar niet voor de overhang: klassieke railpoort.
- U hebt minder ruimte nodig om de poort te openen: telescopische railpoort.
- De poort moet de hoek om draaien: Radius-bochtpoort.
Een andere mogelijkheid is de benodigde doorgangsbreedte te verkleinen. U vindt een uitleg over de overhang en een indicatieve berekening in het onderdeel Hoeveel ruimte heeft een klassieke vrijdragende poort nodig?.
Wat u eerst moet opmeten
- Doorgangsbreedte: de vrije opening die de poort na het openen volledig moet vrijmaken.
- Ruimte om de poort te openen: de afstand van de rand van de doorgang tot het dichtstbijzijnde obstakel. Meet zowel de linker- als de rechterkant op.
- Ruimte naast het hek: bij een telescopische poort moet er ook ruimte zijn voor de poortbladen wanneer die naast elkaar staan.
- Vorm en oppervlak van het terrein: Markeer de hoek, de helling, muurtjes en plekken waar de rail kan lopen.
Vrijdragende oplossingen zonder rail in de doorgang
1. Vrijdragende poort met korte overhang Intelligate
Wanneer is dit een optie: u wilt een vrijdragende poort, maar hebt geen ruimte meer voor de gebruikelijke contragewichtoverhang.
Intelligate maakt gebruik van een speciale telescopische loopconstructie en een andere krachtverdeling. Daardoor kan de overhang van een vrijdragende poort aanzienlijk korter zijn, terwijl de doorgang railvrij blijft.
Waar u rekening mee moet houden: Kies de exacte uitvoering op basis van de doorgangsbreedte, het gewicht van de poort en de benodigde afmetingen om volledig te openen.
2. Vrijdragende telescopische poort
Wanneer is dit een optie: u hebt minder ruimte nodig om de poort te openen en wilt de doorgang railvrij houden.
De poort bestaat uit twee of drie vrijdragende poortbladen. Bij het openen bewegen ze gelijktijdig en schuiven ze aan één kant naast elkaar. Daardoor is minder ruimte nodig dan voor een gewone vrijdragende poort uit één deel.
Waar u rekening mee moet houden: U hebt ook ruimte nodig voor de overhangen, draagrollen en de overlap van de afzonderlijke poortbladen. De telescopische aandrijving moet de beweging van de poortbladen op elkaar afstemmen. Bepaal de benodigde openingsruimte aan de hand van de tekening van de gekozen set, en deel de doorgangsbreedte niet zomaar door het aantal poortbladen.
Bekijk sets en onderdelen voor vrijdragende telescopische poorten
3. Twee tegenover elkaar openende vrijdragende poorten
Wanneer is dit een optie: u hebt aan één kant niet genoeg ruimte, maar kunt de ruimte aan beide kanten van de inrit gebruiken.
U verdeelt de doorgang over twee vrijdragende poorten. De ene schuift naar links en de andere naar rechts. Bij een gelijkmatige verdeling sluit elke poort de helft van de doorgang af.
Waar u rekening mee moet houden: Elke poort heeft een eigen overhang, draagrollen en fundering nodig. Kies bij automatisering aandrijvingen die synchronisatie van tegenover elkaar openende poorten ondersteunen en controleer of de aansluiting geschikt is voor de gekozen modellen.
Oplossingen met rail in de doorgang
4. Klassieke railpoort
Wanneer is dit een optie: er is naast de doorgang ruimte voor het volledige poortblad, maar niet meer voor de contragewichtoverhang van een vrijdragende poort.
De poort rolt op wielen over een rail en heeft daarom geen contragewichtoverhang nodig. Bij het openen schuift het volledige poortblad echter nog steeds in een rechte lijn weg.
Waar u rekening mee moet houden: De rail loopt door de doorgang en langs het openingstraject. Houd bij de afmetingen van het poortblad rekening met extra ruimte voor de geleiding, aanslagen en montage volgens het specifieke ontwerp.
5. Telescopische railpoort
Wanneer is dit een optie: u hebt geen ruimte om het volledige poortblad te openen en een rail in de doorgang is voor u geen probleem.
Twee, drie of vier poortbladen schuiven bij het openen naast elkaar. In tegenstelling tot een vrijdragende telescopische poort worden de poortbladen gedragen door wielen die over rails lopen. Er zijn dus geen contragewichtoverhangen nodig.
Waar u rekening mee moet houden: Naast ruimte om de poort te openen, hebt u ook ruimte nodig voor de poortbladen naast elkaar en hun geleiding. Meer delen kunnen de ingeschoven poort korter maken, maar betekenen ook meer onderdelen en een ingewikkeldere montage. Bepaal de exacte afmetingen aan de hand van de tekening van de gekozen set.
Kies onderdelen op basis van het aantal delen: tweedelig, driedelig of vierdelige telescopische railpoort.
Bekijk alle sets en onderdelen voor telescopische railpoorten

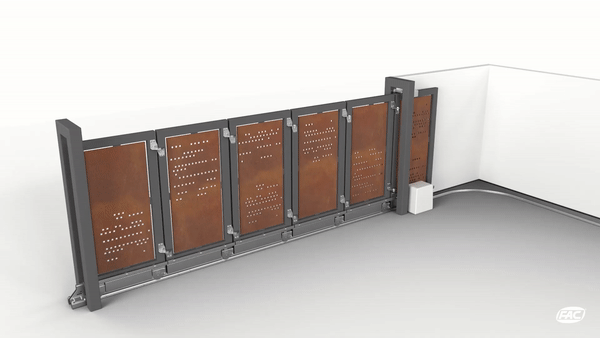

6. Radius-bochtpoort op rail
Wanneer is dit een optie: de poort kan niet recht langs het hek worden geopend, maar kan wel de hoek om verder het terrein op lopen.
Radius bestaat uit meerdere segmenten die met scharnieren aan elkaar zijn verbonden. Bij het openen volgen de segmenten een gebogen rail en draaien ze geleidelijk de bocht om. In tegenstelling tot een telescopische poort schuiven de delen niet naast elkaar, maar bewegen ze achter elkaar aan over het railtraject.
Waar u rekening mee moet houden: Het volledige traject moet vrij zijn, inclusief de bocht en de ruimte erachter. De radius van de rail bepaalt de geschikte segmentlengte en de keuze van de wielen en geleiding.
7. De benodigde doorgangsbreedte verkleinen
Als een smallere inrit voor u volstaat, kunt u de opening bouwkundig verkleinen, bijvoorbeeld door het hek te verlengen. De poort sluit dan een kleinere breedte af en heeft minder ruimte nodig om te openen.
Een andere mogelijkheid is de opening te behouden en een poort te ontwerpen die deze niet volledig vrijmaakt. Houd in dat geval alleen rekening met de werkelijk vrije breedte. Het poortblad en de bevestiging ervan mogen de rijroute van voertuigen niet belemmeren.
Andere veelvoorkomende situaties bij de bouw van een schuifpoort
Hoeveel ruimte heeft een klassieke vrijdragende poort nodig?
Een vrijdragende poort heeft naast het deel dat de doorgang afsluit ook compensatie-overstek. Dit deel blijft naast de doorgang en biedt ruimte om de draagrollen te plaatsen. De totale lengte van het poortblad is daarom groter dan de breedte van de doorgang zelf.
De overstek en de afstand tussen de draagrollen beïnvloeden de belasting van het draagsysteem en hoe soepel de poort loopt. Kies de afmetingen op basis van het gebruikte beslag, de breedte van de doorgang, het gewicht en de constructie van de poort. Een krachtigere aandrijving alleen lost een ongeschikt ontworpen mechanisme niet op.
Rekenvoorbeeld voor een doorgang van 4 m: bij een coëfficiënt van 1,4 en een toeslag van 0,2 m bedraagt de totale lengte van het poortblad 4 m × 1,4 + 0,2 m = 5,8 m. Dit is een illustratieve berekening voor een klassieke vrijdragende schuifpoort, geen montagemaat voor elke configuratie. Pas deze berekening niet toe op Intelligate of telescopische oplossingen.
Vergelijk vóór de productie de beschikbare ruimte met de tekening van de specifieke set. Houd rekening met de overlap bij de palen, de geleiding, de aanslagen en de aandrijving.
We helpen u de juiste oplossing te kiezen
Maak een schets met de breedte van de doorgang, de vrije ruimte aan beide zijden en eventuele obstakels. Voeg een foto van de inrit, de geplande poortvulling en het geschatte gewicht van de poort toe, als u dat weet. Met deze gegevens kunnen we geschikte systemen en de benodigde onderdelen vergelijken.
