Beschrijving van het product NICE EPMB - Era Photocell Medium - fotocellen met BlueBUS-aansluiting (1 paar)
Volledig compatibele opvolger NICE MOFB-fotocellen.
Fotocellen voor buitengebruik NICE EPMB (Technische specificaties) worden tegenover elkaar geplaatst over de breedte van de doorgang van de poort, of op een willekeurige plek waar het risico bestaat dat de poort tegen een obstakel botst. Ze vormen een infraroodstraal op de optische as waarlangs ze loopt. Als deze wordt onderbroken, sturen ze een signaal naar de poort om de beweging te stoppen. Ze mogen alleen worden gebruikt met apparaten die de technologie ondersteunen NICE BlueBUS.
Montage van de NICE EPMB-fotocellen
| 1. Open de fotocel | 1a. Verwijder het doorzichtige kapje |
|---|---|
 |
 |

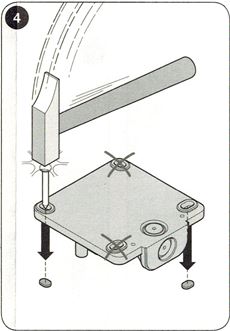

| 2. Trek de elektronica eruit volgens de pijlen op de afbeelding | 3. Maak de benodigde montagegaten |
 |
 |

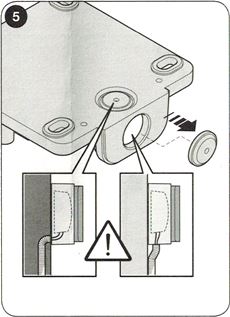

| 4. Maak de benodigde kabeldoorvoeropening | 5. Bekijk de voorbeelden, om te bepalen waar u de fotocellen op de installatieplaats moet monteren. |
 |
|
| 6. Stel de jumperconfiguratie in op basis van de plaatsing van de fotocellen op de installatieplaats voor adressering volgens de tabel. | 7. Plaats de fotocellen recht tegenover elkaar |
 |
 |
| 8. Bevestig de behuizing van de fotocellen aan een muur of paal | 9. Sluit de bekabeling van de fotocellen aan (schakel uiteraard eerst de stroomtoevoer uit) |
 |
 |

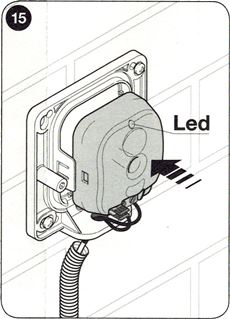

| 10. Plaats de aangesloten elektronica van de fotocellen in de behuizingen en schakel de stroomtoevoer in. Voer de herkenningsfase van de aangesloten apparaten op de besturingseenheid van de aandrijving uit. | 11. Test de fotocellen. Als u een probleem tegenkomt, volg dan de diagnoseprocedure |
 |
 |
| 12. Plaats het deksel op de fotocel en bevestig het met schroeven. Vergeet de isolerende rubberen ring niet | 13. Plaats het doorzichtige kapje. Vergeet de isolerende rubberen ring niet. |
 |
 |
Meerdere fotocelparen aansluiten NICE EPMB op het datanetwerk NICE BlueBUS
Plaats de fotocellen rondom de poort of deuren volgens de voorbeelden van de volledige aansluiting en stel de jumpers in volgens de jumpertabel van de fotocellen NICE EPMB van de poortaandrijving. Om interferentie tussen dicht bij elkaar geplaatste fotocelparen te voorkomen, moet u de oriëntatie van de zenders en ontvangers volgens deze voorbeeldenin acht nemen TX en ontvangers RX. Sluit de fotocellen parallel aan volgens de afbeelding (de polariteit hoeft niet te worden aangehouden):
Als u de fotocellen als poortopeners wilt gebruiken (zie FA1 en FA2 in de voorbeelden), dus als u met een voertuig tussen hun optische assen rijdt en ze de poort moeten openen, moet u de verbinding A op de zender TX en ontvanger RXonderbreken; zie de afbeelding:
Voorbeelden van volledige aansluitingen met meerdere paren NICE-fotocellen EPMB aandrijving

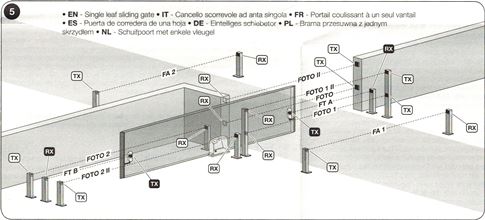

1. Schuifpoort met één vleugel

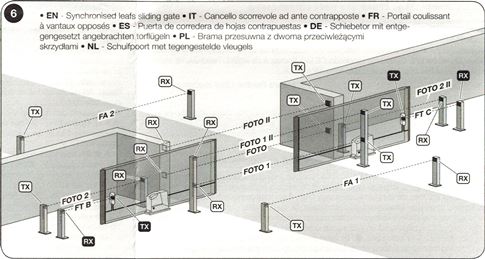

2. Twee gesynchroniseerde schuifpoorten tegenover elkaar

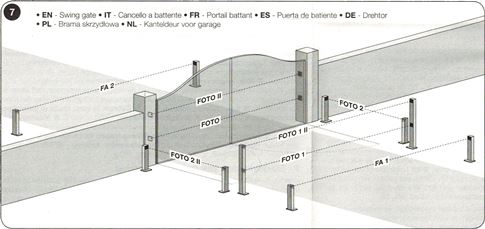

3. Draaipoort

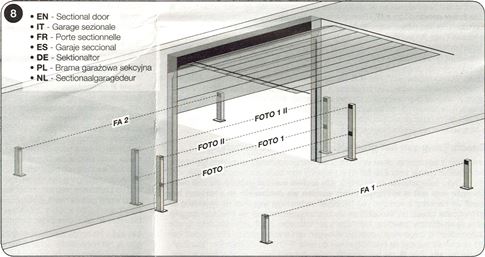

4. Sectionaalgaragedeur

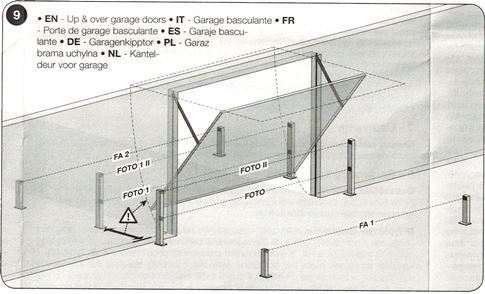

5. Kanteldeur
Tabel met de bruggen van NICE-fotocellen EPMB poortoperator
|
Meerdere paren fotocellen aansluiten op het BlueBUS-systeem BlueBUS gebeurt door verschillende combinaties van bruggen in te stellen. Elk aangesloten paar moet een unieke brugcombinatie hebben. Zorg ervoor dat er binnen één BlueBUS-datanetwerk geen twee paren met dezelfde combinatie voorkomen. Stel de brug binnen elk paar fotocellen bij zowel de zender TX als de ontvanger RX op dezelfde waarde in. Als voor het type brug slechts één of geen brugconnector wordt gebruikt, bewaar de overige dan voor toekomstig gebruik. |
| Aanduiding van het fotocelpaar | Brug door een combinatie van brugconnectors |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
| FOTO 3 |  |
|
FA1 |
 |
|
FA2 |
 |
Als een fotocel om welke reden dan ook moet worden vervangen, hoeft u alleen dezelfde brug in te stellen als bij de oorspronkelijke fotocel; de apparaten hoeven niet opnieuw te worden ingeleerd.
De werking controleren en aansluitfouten van NICE EPMB-fotocellen oplossen EPMB
|
Controleer na het inleren van de aandrijving of de led op zowel de zender TX als de ontvanger RX knippert. Afhankelijk van het knipperen van de led kunnen de volgende situaties optreden: |
| Led "L" | Situatie | Wat te doen? |
|---|---|---|
| Brandt niet | De fotocel krijgt geen stroom of is defect. | Controleer of de spanning op de ingangen van de fotocellen ongeveer 8-12V bedraagt. Als de spanning in orde is, zijn de fotocellen waarschijnlijk defect. |
| 3 snelle knippersignalen, gevolgd door een pauze van één seconde | Het apparaat is niet ingeleerd door de besturingseenheid van de aandrijving. | Herhaal de inleerprocedure op de besturingseenheid. Zorg ervoor dat elk paar fotocellen met behulp van bruggen een uniek adres heeft gekregen. |
| Zeer langzaam knipperen | De zender TX zendt regelmatig De ontvanger RX ontvangt een uitstekend signaal |
Normale werking |
| Langzaam knipperen | De ontvanger RX ontvangt een goed signaal | Normale werking |
| Snel knipperen | De ontvanger RX ontvangt een zwak signaal | Normale werking. Controleer wel bij voorkeur of de zender TX en ontvanger RX goed zijn uitgelijnd en of de afdekkappen schoon zijn. |
| Zeer snel knipperen | De ontvanger RX ontvangt een zeer zwak signaal | De werking is nog normaal, maar wel op het randje. Controleer bij voorkeur of de zender TX en ontvanger RX goed zijn uitgelijnd en of de afdekkappen schoon zijn. |
| Brandt continu | De ontvanger RX ontvangt geen signaal | Controleer of de led op de zender TX langzaam knippert. Controleer of er geen obstakel op de optische as tussen de zender TX en ontvanger RX staat. Controleer de uitlijning van TX en RX. |
Technische specificaties van NICE EPMB-fotocellen EPMB
| Producttype | Detector voor automatische draai- en schuifpoorten en garagedeuren van type D volgens norm EN 12453, bestaande uit een zender TX en ontvanger RX. |
|---|---|
| Technologie | Directe optische interpolatie TX-RX met gemoduleerde infraroodstraal. |
| Voeding/uitgang | Het apparaat mag alleen worden aangesloten op een datanetwerk dat de NICE-interface ondersteunt BlueBUS, waaruit het elektrische spanning ontvangt en een uitgangssignaal verstuurt. |
| Stroomverbruik | 1 BlueBUS eenheid |
| Detectievermogen | Ondoorzichtige objecten groter dan 50 mm die met een snelheid van minder dan 1,6 m/s de optische as tussen zender TX en ontvanger RX passeren. |
| Zendhoek van zender TX | 20° +-25% |
| Ontvangsthoek van ontvanger RX | 8° +-25% |
| Normaal bereik (bruikbaar) | 15 m (bij ongunstige weersomstandigheden kan dit de helft zijn, bijvoorbeeld bij mist, regen, stof enz.) |
| Maximaal bereik | 30 m |
| Adressering | 7 paren met beveiligingsfunctie en 2 paren met de opdrachtfunctie "Openen" |
| Gebruik in een zure of zoute omgeving, of in een omgeving met verhoogd explosiegevaar | Nee |
| Montage | Verticale wandmontage; de maximale kabellengte per tak van het BlueBUS-systeem is 50 m. |
| Beschermingsklasse | IP44 |
| Bedrijfstemperatuur | -20°C tot 55°C |
| Afmetingen (b×h×d) | 50x80x28,5mm (één fotocel) |
| Gewicht | 143g (fotocellen samen) |

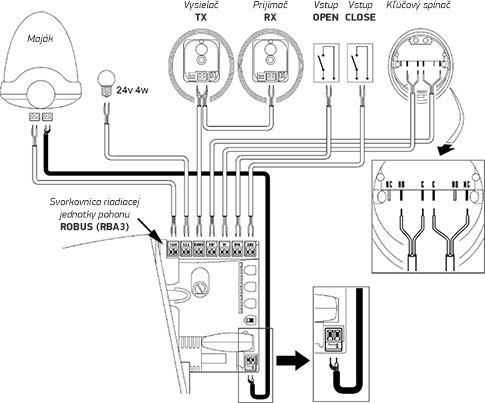

Aansluiting van de fotocellen NICE EPMB met aandrijving NICE Robus 400, 600, 1000

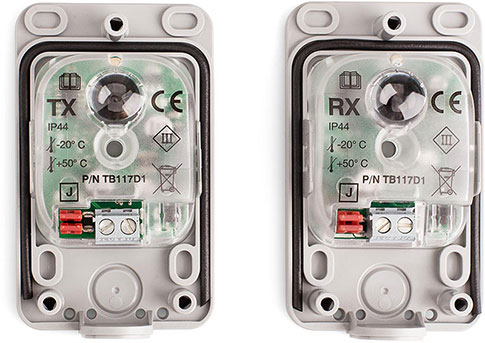

Binnenkant van de fotocellen NICE EPMB voor poortaandrijvingen
