Beschrijving van het product NICE Moonclever MC424LR10 - besturingskast voor 24V-aandrijvingen voor draaipoorten uit de Wingo-serie
Besturingseenheid NICE MC424LR10 wordt vervangen door het volledig compatibele nieuwere model NICE MC424LR30.
NICE Moonclever MC424LR10 is een besturingseenheid voor de automatisering van enkelvleugelige, of dubbelvleugelige poorten. Aandrijvingen die ermee compatibel zijn, moeten een voeding hebben van 24Vdc.
- De besturingseenheid opent en sluit (en stopt) een dubbelvleugelige poort synchroon. Uiteraard kan ook één motor van een enkelvleugelige poort worden bediend.
- Geschikt voor poorten die zowel naar binnen als naar buiten opengaan.
- Draadloze bediening op afstand met een afstandsbediening (met een antenne tot 150-200 m).
- De poort kan ook bedraad worden bediend via een drukknop, videofoon en allerlei andere accessoires (ontdek alle manieren om de poort te openen).
- Veilige werking dankzij:
- de mogelijkheid om fotocellen aan te sluiten die de doorgang bewaken met een infraroodstraal. Als deze wordt onderbroken, stopt de poort en begint deze weer te openen (of te sluiten, of blijft stilstaan),
- en dankzij de ingebouwde gevoeligheidsdetectie voor mechanische obstakels: als de poort een voorwerp of persoon raakt, duwen de motoren niet verder, maar stoppen ze en bewegen ze in de tegenovergestelde richting,
- en niet in de laatste plaats dankzij de veilige laagspanningsvoeding van 24 volt voor motoren en accessoires.
- Met een aangesloten back-upaccu kan de poort bij stroomuitval gemakkelijk 10 bewegingen uitvoeren.
- Met een aangesloten elektrisch slot wordt de poort automatisch in gesloten stand vergrendeld, zodat de vleugels niet doorbuigen. Dat is vooral handig bij langere vleugels van meer dan 3 m.
- Met één druk op de knoppen beweegt de besturingseenheid de motoren zelf tussen de volledig geopende en volledig gesloten stand en slaat ze de eindposities op in het geheugen.
- Mogelijkheid om de instellingen terug te zetten naar de fabrieksinstellingen (afstandsbedieningen worden afzonderlijk gewist).
Uitsluitend compatibel met de uitdrukkelijk vermelde aandrijvingen voor draaipoorten:
De besturingseenheid MC424LR10 bevat besturingseenheid MCA2R10, die is ondergebracht in een standaard kunststof behuizing Moonclever. De eenheid heeft een ingebouwde radio-ontvanger en is bovendien voorzien van een connector van het type SM voor de aansluiting van een extra radio-ontvanger (SMXI, OXI, ...) van afstandsbedieningen (Flor, Era Flor, Era One, Era Inti, ...).
Dankzij de 24V technologie is de eenheid ook geschikt voor het NICE Solemyo-zonnesysteem, dat voeding mogelijk maakt op locaties zonder toegang tot elektriciteit. Het is ook mogelijk om de besturingseenheid te voeden met de NICE PS124-back-upaccu, waarmee de draaipoort na een stroomuitval nog enkele uren lang meerdere open- en sluitbewegingen kan uitvoeren. In de stand-bymodus verbruikt de besturingseenheid met aangesloten radio-ontvanger slechts 2 W (bij voeding vanuit de PS124-accuof het Solemyo-zonnesysteem is het verbruik slechts 0,1 W).
Diagnose met behulp van een diagnoseled.
Na automatische bepaling van de vleugellengte worden de versnellings- en vertragingsintervallen bij het openen en sluiten ingesteld. Daarnaast kunnen de volgende instellingen worden aangepast: kracht, snelheid, voetgangersopening enz. zie programmering van de besturingseenheid van de aandrijving. Obstakeldetectie gedurende de volledige beweging van de vleugel garandeert een veilige werking van de motoren.
NICE Moonclever MC424LR10-besturingseenheid is geschikt voor de klimatologische omstandigheden in Slowakije en voldoet aan alle Europese veiligheidsnormen.
Accessoires die compatibel zijn met de NICE Moonclever MC424LR10-besturingseenheid
We raden aan om compatibele optionele accessoires bij de besturingseenheid aan te schaffen:
| Wat | Waarom | Type |
|---|---|---|
| Zwaailamp | De zwaailamp geeft met knipperlicht aan dat de poort beweegt; handig bij uitritten met beperkt zicht. Bovendien heeft deze een ingebouwde antenne voor een groter bereik van de afstandsbediening. | - Era Light (EL24, ELDC) - Lucy (LUCY24) - Moonlight (ML24T) |
| Fotocellen | Bij het sluiten detecteren ze obstakels en stoppen ze de beweging, zodat de poort niet tegen auto's of personen aanrijdt. | - Era Photocell (EPS, EPM, EPL) - BF - Moon (MOF, MOFO) |
| Zender |
Voor het op afstand bedienen van de poort. |
- FloR (Flo2R-s, Flo4R-s) |
| Ontvanger | Niet nodig voor de afstandsbediening van de poort, aangezien de besturingseenheid NICE-MCA2R10 al een ontvanger ingebouwd heeft. | - OXI - SMXI |
| Antenne | Voor een groter bereik van de afstandsbediening. | - ingebouwd in de zwaailamp ML24T, EL24, ELDC - alleen ABFKIT-antenne, of ABF |
| Toetsenbord | Als u uw afstandsbediening vergeet, of als er veel voertuigen of personen bij u langskomen en u niet iedereen een afstandsbediening wilt geven of de poort handmatig wilt openen. | - EDSWG |
Handleiding voor de NICE Moonclever MC424LR10-besturingseenheid
De handleiding voor de NICE Moonclever MC424LR10-besturingseenheid is voorlopig alleen in het Engels te downloaden:
Handleiding voor de NICE Moonclever MC424LR10-besturingseenheid
Installatie van de NICE Moonclever MC424LR10-besturingseenheid

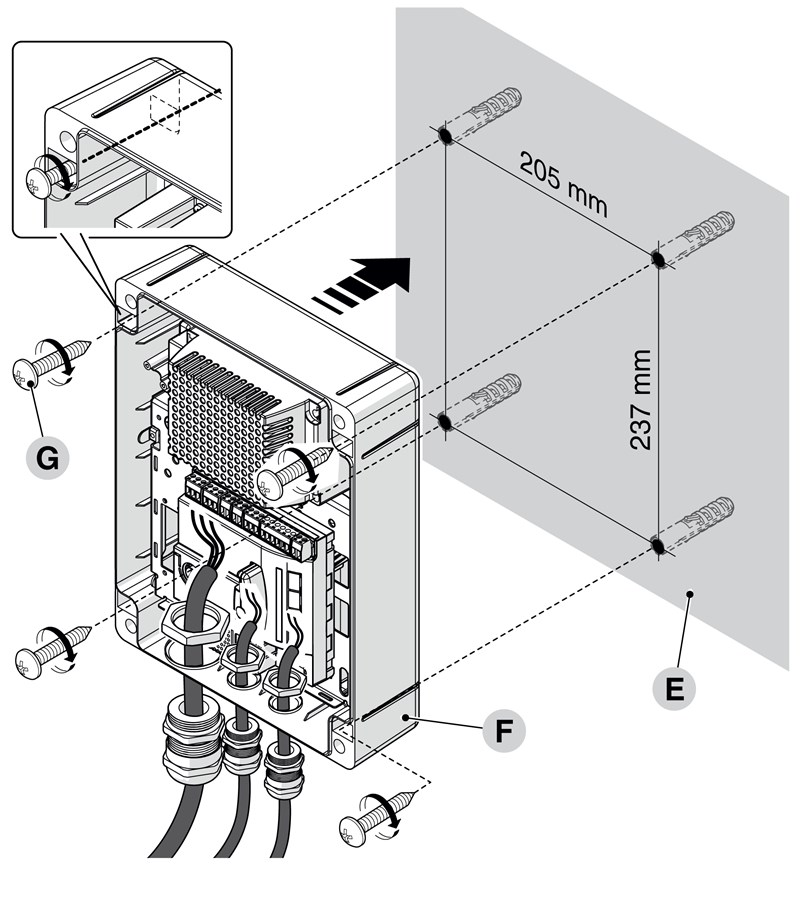

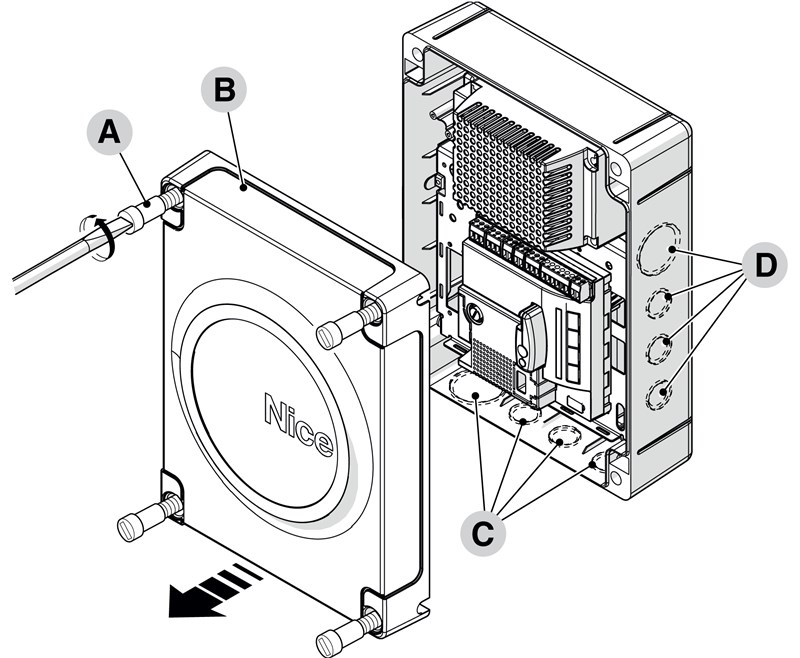

Installatie van de besturingseenheid in een standaard montagekast Moonclever wordt uitgevoerd door deze met vier schroeven te bevestigen:
 |
 |
| 1. Draai de kunststof schroeven van de afdekking los | 2. Bevestig de besturingskast met vier pluggen |
|---|

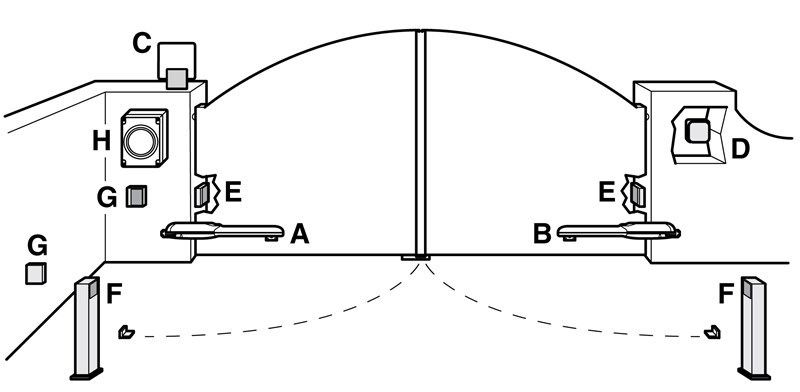

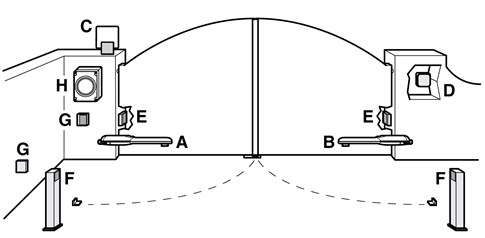

Een typische (optionele) aansluitsituatie van de besturingseenheid van de aandrijving met accessoires ziet er als volgt uit:
Accessoirelijst
|
|
Opmerking over de fotocellen:
| 5. | FOTO | De fotocellen hebben geen effect tijdens het openen. Bij het sluiten van de poort zorgt onderbreking ervan ervoor dat de poort in de tegenovergestelde richting gaat openen. |
|---|---|---|
| 6. | FOTO1 | De fotocellen stoppen de beweging van de poort zowel tijdens het openen als tijdens het sluiten. |
| 7. | FOTO2 | De fotocellen hebben geen effect tijdens het sluiten. Bij het openen van de poort zorgt onderbreking ervan ervoor dat de poort in de tegenovergestelde richting gaat sluiten. |
Aansluitschema van de NICE Moonclever MC424LR10-besturingseenheid
Vergeet niet om vóór het aansluiten, loskoppelen of wijzigen van de bedrading aandrijving zowel de netvoeding als de voeding van de accessoires uit te schakelen, bijvoorbeeld met de zekeringautomaat, door de voedingszekering te verwijderen, of door de back-upaccu los te koppelen. Wacht tot alle leds uit zijn.

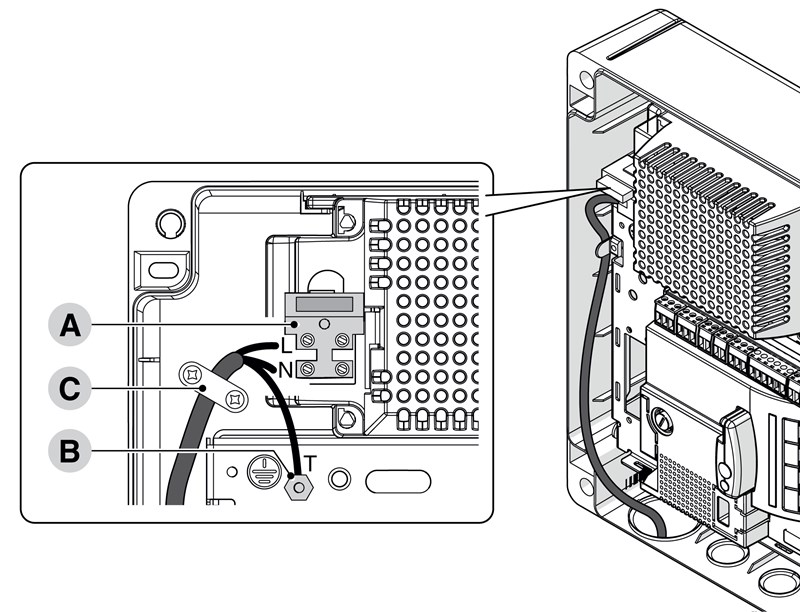

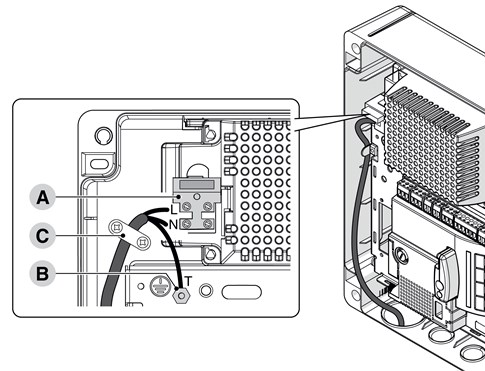

...op het lichtnet
Voor de basiswerking van de aandrijving hoeft alleen de besturingseenheid van de aandrijving op de netvoeding te worden aangesloten.
- Schroef de kabelhouder los C
- Sluit de fase aan op aansluitblok A op de klem gemarkeerd met L
- Sluit de nuldraad aan op aansluitblok A, op de klem gemarkeerd met N
- Schroef de aarde vast op punt B gemarkeerd met T
...op de accessoires

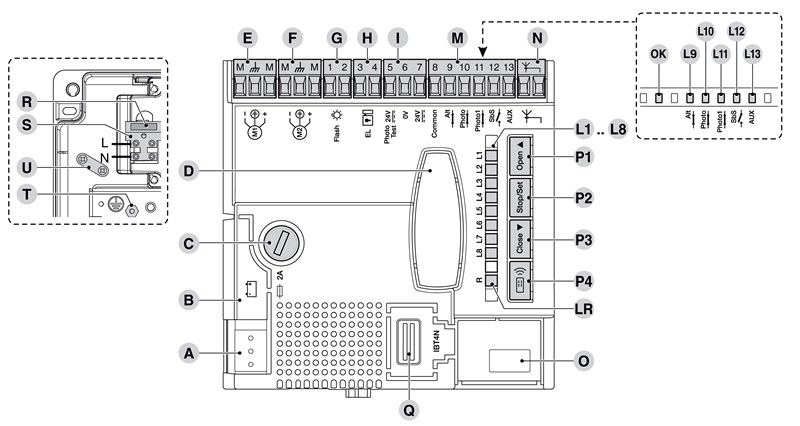

Op de besturingseenheid kunnen de volgende accessoires worden aangesloten:
| A. | Aansluiting voor 24V-voeding |
|---|---|
| B. | Aansluiting voor het aansluiten van de NICE PS124-back-upaccu, of het NICE Solemyo-zonnesysteem. |
| C. | Zekering van de besturingseenheid, type F 2A |
| D. | Aansluiting NICE SM voor radio-ontvanger (bijv. SMXI, OXI) |
| E. | Aansluiting van de primaire motor M1 (start als eerste bij het sluiten; als deze niet is aangesloten, herkent de besturingseenheid de poort automatisch als enkelvleugelig) |
| F. | Aansluiting van de secundaire motor M2 (start als eerste bij het openen) |
| G. | Uitgang voor de zwaailamp |
| H. | Uitgang voor poortstatusindicator, of elektrisch slot (afhankelijk van de instelling in de programmeerinstellingen) |
| I. | 24Vdc-voeding voor accessoires, Stand-bymodus en FOTOTEST |
| L9...L13. | Ingangs-leds |
| OK | Led "OK" |
| L1..L8 | Programmeer-leds |
| LR | Led voor het programmeren van afstandsbedieningen |
| M. | Ingangen voor aangesloten apparaten, fotocellen, drukknoppen enz. |
| N. | Antenne-ingang (bijv. ABF, ABFKIT, of ingebouwd in waarschuwingslamp ML24T) |
| O. | Keuzeschakelaars voor het motormodel |
| Q. | IBT4N-connector voor diagnose en programmering (voor professioneel gebruik) |
| R. | Voedingszekering |
| S. | Voedingsklemmenblok (L=fase, N=nul) |
| T. | Aansluiting van de aarding |
| U. | Houder voor de voedingskabel |
| P1,P2,P3 | Programmeertoetsen |
| P4. | Programmeertoets voor afstandsbedieningen |
Standaard aansluitschema's:
De bedrading aansluiten op de klemmenblokken van de besturingseenheid kan op drie belangrijke manieren:
| Met stand-bymodus | Zonder stand-bymodus | |
|---|---|---|
| Zonder FOTOTEST | Met FOTOTEST | |
 |
 |
 |
| Een minuut na de laatste beweging schakelt de besturingseenheid over op de energiebesparende stand-bymodus, waarin alle in- en uitgangen worden uitgeschakeld. De geactiveerde stand-bymodus wordt aangegeven door de OK-led (LED P1), die langzamer knippert (één keer per 4 seconden) dan normaal (één keer per seconde). De stand-bymodus is verplicht bij aansluiting op het NICE Solemyo-zonnesysteem en ook bij aansluiting van de NICE PS124-back-upaccu. | Aansluiting zonder stand-bymodus en zonder FOTOTEST. Het apparaat verbruikt de normale hoeveelheid energie en de beweging start zelfs als een van de veiligheidsfotocellen defect is. | Bij FOTOTEST worden vóór het starten van de beweging de fotocellen FOTO, FOTO1 en FOTO2 op correcte werking gecontroleerd (dat wil zeggen dat elke fotocel afzonderlijk wordt gevoed). Als een fotocel niet goed werkt, start de beweging niet. Als een of meer fotocellen niet worden gebruikt, moet de aansluiting worden doorverbonden met ingang nr. 8 (gemeenschappelijke ingang). |
Aansluiting met stand-bymodus is standaard; deze wordt alleen uitgesloten bij aansluiting met FOTOTEST. Dit werkt zo: ofwel is de stand-bymodus ingeschakeld, ofwel FOTOTEST, of geen van beide.
Bedrading naar de afzonderlijke klemmen
De besturingseenheid NICE MCA2 van de besturingskast NICE Moonclever MC424L biedt de volgende in- en uitgangen voor randapparatuur:
| Ingang | Doel | Beschrijving | Kabeltype |
|---|---|---|---|
| L-N-I | Voeding | Hoofdaansluiting op het elektriciteitsnet. | 3×1,5mm2 |
| 1-3 | Motor M1 | Voeding van de primaire motor M1. | 3×1,5mm2 |
| 1-3 | Motor M2 | Voeding van de secundaire motor M2 (als deze niet wordt aangesloten, herkent de besturingseenheid de poort automatisch als een poort met één vleugel). | 3×1,5mm2 |
| 4-5 | Waarschuwingslamp | Uitgang voor één waarschuwingslamp NICE LUCY24 (of NICE ML24T) met één 24V 25W lamp. | 2×1mm2 |
| 6-7 | Poortstatusindicator S.C.A., of elektrisch slot |
Aansluiting op de indicator voor open poort S.C.A. 24 Vdc, maximaal 5W of elektrisch slot 12Vac, maximaal 25VA. |
S.C.A.: 2×0,5mm2 Elektrisch slot: 2×1mm2 |
| 8 |
+24 Vdc (plus +) |
Twee toepassingen die elkaar uitsluiten: Als noch de stand-bymodus noch FOTOTEST wordt gebruikt, wordt deze aansluiting niet gebruikt en wordt in plaats daarvan ingang nr. 11. |
1×0,5mm2 |
| 9 | 0 Vdc (min -) |
Voeding 0 Vdc (min) voor accessoires | 1×0,5mm2 |
| 10 |
24 Vdc (plus +) |
Wordt gebruikt als voeding voor accessoires (24 Vdc, maximaal 200 mA), zonder stand-bymodus. Als de stand-bymodus wordt gebruikt, wordt deze aansluiting niet gebruikt en wordt in plaats daarvan ingang nr. 8. Voeding van maximaal +24 Vdc 100 mA voor de RX-fotocellen (ontvanger) bij gebruik van FOTOTEST; als FOTOTEST niet wordt gebruikt, worden alle fotocellen hiermee gevoed. |
1×0,5mm2 |
| 11 | Gemeenschappelijke ingang | Gemeenschappelijke ingang voor accessoires (+24 Vdc), te gebruiken zonder de stand-bymodus. | 1×0,5mm2 |
| 12 | STOP |
Ingang voor apparaten die de beweging van de poort stoppen. De volgende apparaten kunnen worden aangesloten:
|
1×0,5mm2 |
| 13 | FOTO | Ingang voor veiligheidsvoorzieningen, bijvoorbeeld fotocellen, veiligheidscontactlijsten. Een onderbreking tijdens de beweging zorgt ervoor dat het poortblad de andere kant op beweegt of stopt. Hier worden normaal gesloten apparaten aangesloten. | 1×0,5mm2 |
| 14 | FOTO1 | Ingang voor veiligheidsvoorzieningen, bijvoorbeeld fotocellen, veiligheidscontactlijsten. Een onderbreking tijdens de beweging zorgt ervoor dat het poortblad de andere kant op beweegt of stopt. Hier worden normaal gesloten apparaten aangesloten. | 1×0,5mm2 |
| 15 | Stapsgewijze bediening | Ingang voor apparaten die de beweging van de poort stapsgewijs aansturen (zie Stapsgewijze poortbeweging). Normaal open apparaten (NO) kunnen worden aangesloten. | 1×0,5mm2 |
| 16 | AUX | Hulpingang. | 1×0,5mm2 |
| 17-18 | Antenne | ingang voor de antenne van de radio-ontvanger. De antenne is doorgaans ingebouwd in het waarschuwingslicht, bijvoorbeeld NICE ML24T, of er kan een afzonderlijke externe antenne worden gebruikt NICE ABFKIT. | Afgeschermde coaxkabel: RG58 |
Aansluiting van de sleutelschakelaar
Besturingseenheid NICE Moonclever MC424L is compatibel met alle sleutelschakelaars in ons assortiment. De aansluiting kan op minstens twee standaardmanieren worden uitgevoerd:
| STOP en stapsgewijze bediening | Stapsgewijze bediening en hulpingang |
|---|---|
 |
 |
| Draai de sleutel naar links om de poortbeweging onmiddellijk te stoppen. Draai naar rechts om de poortbeweging stapsgewijs aan te sturen . Opmerking: als u de stand-bymoduswilt activeren, sluit dan ALT aan op klem nr. 8 in plaats van klem nr. 11. |
Door naar links te draaien wordt het commando uitgevoerd dat is geprogrammeerd voor de hulpingang (gedeeltelijk openen van één poortvleugel, gedeeltelijk openen van beide poortvleugels, openen, sluiten, uitvoering van FOTO2). Draai naar rechts om de beweging stapsgewijs aan te sturen beweging van de poort. |
Aansluiting van de STOP-ingang
Besturingseenheid NICE Moonclever MC424L kan op twee manieren worden geprogrammeerd voor de herkenning van de STOP-ingang:
- Normaal gesloten contacten (NC) - apparaten die bij detectie het contact openen en zo de besturingseenheid opdracht geven de poort te stoppen
- Apparaten met een vaste weerstand van 8,2k? (bijv. veiligheidslijsten) - de besturingseenheid controleert de weerstand en stopt de poortbeweging als de weerstandswaarde afwijkt van de standaardwaarde. Op deze manier kunnen normaal gesloten contacten (NC), normaal open contacten (NO) en apparaten met een vaste weerstand van 8,2k? (bijv. veiligheidslijsten) volgens de volgende tabel:
|
|
Type eerste apparaat | |||
| NO | NC | 8,2k? | ||
|---|---|---|---|---|
| Type tweede apparaat |
NO |  |
 |
|
| NC | |
 |
|
|
| 8,2k? | |
|
 |
|
Aansluiting van de S.C.A.-ingang – indicator voor open poort of elektrisch slot
Voor deze ingang kunnen worden geprogrammeerd twee werkingsmogelijkheden:
| 1. Indicator voor open poort | 2. Elektrisch slot |
|---|---|
 |
 |
| Lamp aangesloten op de S.C.A.-ingang knippert langzaam wanneer de poort opent en snel wanneer deze sluit. Als de poort open is, brandt de lamp; als de poort gesloten is, is de lamp uit. De werking kan worden ingesteld. | Bij elke opening wordt gedurende drie seconden ook een signaal naar het elektrische slot gestuurd om het slot te ontgrendelen. |

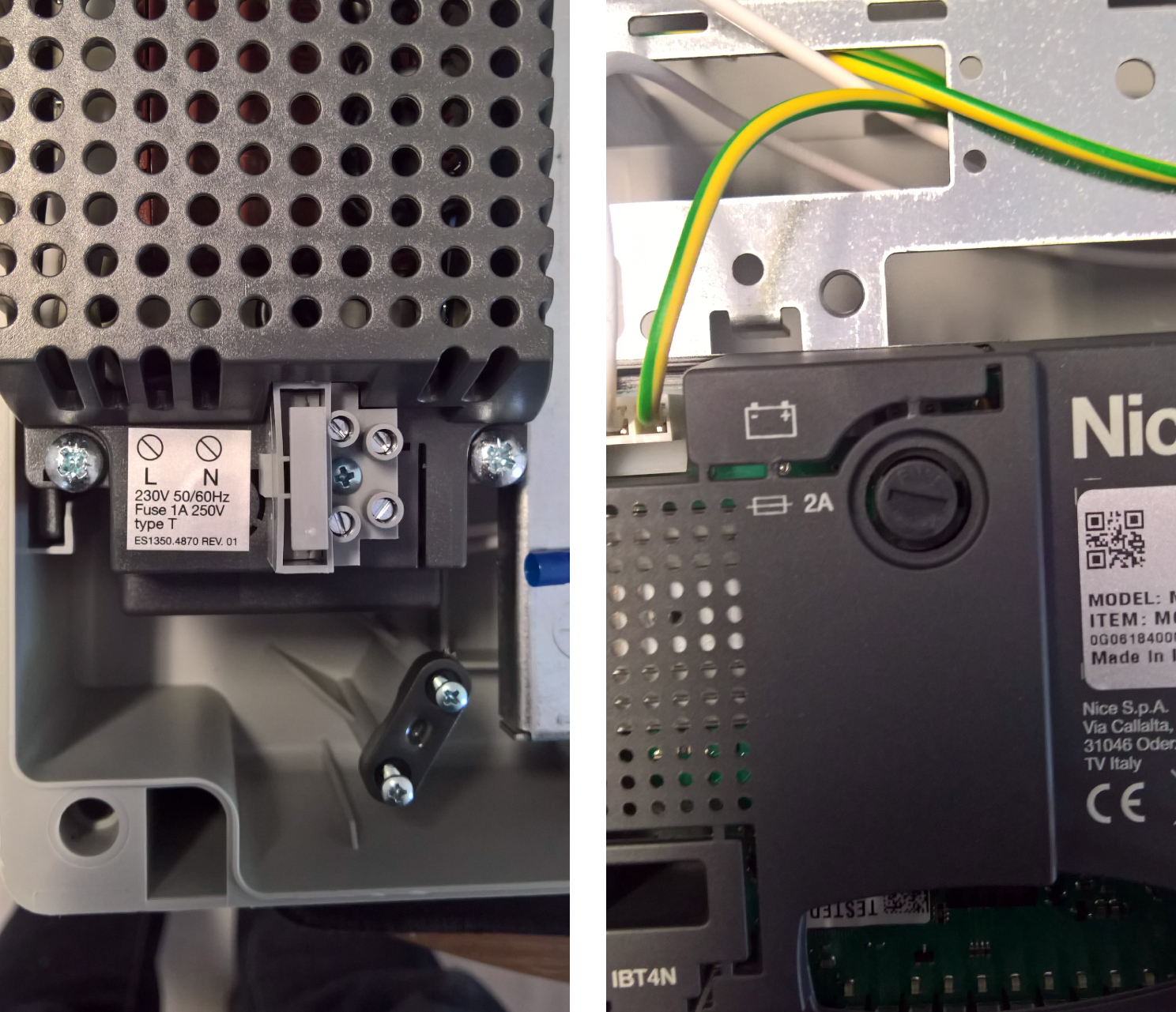

Zekeringen van de besturingseenheid
De aandrijving bevat twee zekeringen: voor de voeding (type: T 1A 250V) en voor de besturingseenheid (type F 2A 250V).
Fotocellen van de aandrijving
In voorbereiding.
De besturingseenheid opstarten
Na het aansluiten van de besturingseenheid op het elektriciteitsnet, moeten alle leds enkele seconden snel knipperen. Vervolgens moet de volgende toestand worden bereikt:
- Spanning van ca. 30 Vdc (bij gebruik van de back-upbatterij 24 Vdc) op ingangen 9-10.
- Led P1 knippert met intervallen van één seconde. Als er een wijziging op de ingangen heeft plaatsgevonden, knippert de led twee keer snel achter elkaar.
- De leds voor normaal gesloten contacten (NC) branden en de leds voor normaal open contacten zijn uit. Zie de afbeelding:
De leds branden volgens de volgende legenda:
Ingang Type ingang Ledstatus STOP STOP NC L1 brandt Vaste weerstand van 8,2k? L1 brandt FOTO NC L2 brandt FOTO1 NC L3 brandt Stap-voor-stapbediening NO L4 nietbrandt AUX NO - Gedeeltelijk openen I. L5 nietbrandt NO - Gedeeltelijk openen II. L5 nietbrandt NO - Openen L5 nietbrandt NO - Sluiten L5 nietbrandt NC - FOTO2 actief L5 brandt - De afzonderlijke leds moeten gaan branden of uitgaan naargelang de status van de aangesloten apparaten verandert
- Na het indrukken van knop P2 moeten beide motoren kort openen, waarbij de primaire vleugel als eerste beweegt. Onderbreek de manoeuvre door nogmaals op knop P2 te drukken. Als de vleugels niet beginnen te openen maar stil blijven staan of beginnen te sluiten, moet de polariteit van de motoren worden omgekeerd. Als de secundaire vleugel als eerste beweegt, stel dan de jumper in volgens de afbeelding:
Primaire vleugel motor M2 Primair hekblad, motor M1
Beoordeling van de beweging van de hekbladen
Voor een correcte werking van de hekbeweging (met name de berekening van de aanloop- en uitloopafstand en de gedeeltelijke opening) moet de besturingseenheid zelf de lengte van de openingsboog van de hekbladen bepalen. Tijdens deze procedure beweegt de besturing de hekbladen met de aandrijvingen van aanslag tot aanslag en bepaalt zo de openingsafstand van het hek.
Opmerking: Als u de beoordeling van de hekbladbeweging al hebt uitgevoerd, moet u vóór een nieuwe beoordeling het geheugen van de besturingseenheid wissen.
Controleer vóór de beoordeling van de hekbladbeweging of de apparaten die op de ingangen zijn aangesloten STOP, FOTO en FOTO1 in orde zijn en correct zijn aangesloten. Als een van deze apparaten tijdens de beoordeling wordt geactiveerd, moet u de procedure opnieuw uitvoeren. Idealiter staan de hekbladen ongeveer halverwege open. Ontgrendel hiervoor de aandrijvingen, schuif de bladen handmatig naar de halfopen stand en vergrendel ze vervolgens weer. Beweeg het hekblad na het vergrendelen van de motor altijd een stukje met de hand, zodat de motor aangrijpt. In principe maakt het echter niet uit in welke stand de hekbladen vóór de beoordeling staan.
Eerste inschakeling van de besturingseenheid (of beoordeling na een reset)
- Stel de keuzeschakelaars voor het aandrijfmodel in of controleer de instelling ervan volgens tabel 2.6 in de handleiding van de besturingseenheid.
Opmerking: motor WG2024: 1 omhoog, 2 omlaag, 3 omhoog, 4 omhoog; WG3524: 1 omlaag, 2 omlaag, 3 omhoog, 4 omhoog; TOO3024: 1 omhoog, 2 omlaag, 3 omlaag, 4 omhoog; TOO4524: 1 omlaag, 2 omlaag, 3 omlaag, 4 omhoog; niet-gespecificeerd model: 1 omlaag, 2 omhoog, 3 omhoog, 4 omhoog - Ontgrendel de hekbladen handmatig en zet ze in een tussenstand (ongeveer 45° open). Vergrendel de aandrijvingen weer en trek de hekbladen een stukje aan, zodat de motoren aangrijpen.
- Druk op de besturingseenheid tegelijkertijd op de tweede knop (STOP/SET) en de derde knop (CLOSE). Laat de knoppen los zodra de hekbladen beginnen te bewegen.
- De hekbladen doorlopen de volgende reeks (de beoordeling van de hekbladbeweging kan op elk moment worden onderbroken door op STOP te drukken):
- Beide hekbladen gaan een stukje open.
Opmerking: Als ze de andere kant op bewegen, dus een stukje sluiten, onderbreekt u de manoeuvre door op STOP te drukken, koppelt u de voeding van de besturingseenheid los en verwisselt u de polariteit van beide motoren. Als de ene begint te openen en de andere te sluiten, hoeft u alleen de polariteit te verwisselen van de motor die begint te sluiten. Met het verwisselen van de polariteit wordt bedoeld dat u binnen het driepolige motorblok van de betreffende motor de kabels op de + (plus)- en - (min)-klem verwisselt. - Het onderste hekblad sluit volledig.
Opmerking: Als het verkeerde hekblad begint te bewegen (dus het bovenste), onderbreekt u de manoeuvre door op STOP te drukken, koppelt u de voeding van de besturingseenheid los en verwisselt u de complete driepolige motoraansluitingen M1 en M2 met elkaar. - Het bovenste hekblad sluit volledig.
- Het bovenste hekblad begint te openen en kort daarna ook het onderste hekblad.
Opmerking: Als de vertragingstijd onvoldoende is, kunt u deze wijzigen in de programmering. Zie hoofdstuk 5.2.2, led L6 ‘Vertraging van het hekblad’. - Beide hekbladen gaan volledig open.
- Het onderste hekblad begint te sluiten en kort daarna ook het bovenste hekblad.
- De hekbladen sluiten volledig en de besturingseenheid slaat hun eindposities op in het geheugen.
- Klaar.
Alle bovenstaande fasen moeten achtereenvolgens verlopen zonder dat u ingrijpt. Als een fase niet correct verloopt, stopt u deze door op de knop P1 te drukken en past u zo nodig de instellingen aan en herhaalt u de procedure.
Programmering van de aandrijfbesturing
De besturingseenheid MC424L biedt de mogelijkheid om meerdere functies te programmeren, bijvoorbeeld een functie in of uit te schakelen door programmering van niveau I., of een vooraf ingestelde parameter in te stellen door programmering van niveau II.
De programmering kan op het eerste gezicht wat omslachtig en onduidelijk lijken, maar zodra u de twee basisprincipes begrijpt, vindt u met een beetje verbeeldingskracht snel uw weg in het menu.
In wezen moet u begrijpen dat de programmering plaatsvindt met behulp van drie knoppen (P1, P2 en P3) en de bijbehorende leds (led P1, P2 en P3) en indicatorleds L1, L2, L3, L4 en L5.
De functie van de afzonderlijke knoppen en de signalering door de leds hangt af van het programmeerniveau waarin u zich bevindt.
Besturingseenheid MCA2 heeft drie knoppen voor de bediening en programmering van de aandrijving:
 |
Knop |
|---|---|
| P1 | |
| P2 | |
| P3 |
De besturingseenheid kan programmeren 1 directe functie en 10 in- en uitschakelbare functies en 5 instelbare functies (waarvan er op de AUX-hulpingang nog eens 5 in- en uitschakelbare functies beschikbaar zijn):
Directe functie
Er is één directe functie, namelijk het instellen van de bewegingssnelheid van het hek. In de normale bedrijfsmodus (dus niet in de programmeermodus) schakelt u deze functie om door op P3 te drukken:
| Functie | Ingeschakeld (led P3 brandt) | Uitgeschakeld (led P3 brandt niet) |
|---|---|---|
| Bewegingssnelheid | hoge snelheid (standaardinstelling) | lage snelheid |
In- en uitschakelbare functies
Er zijn 10 in- en uitschakelbare functies; deze worden ingesteld via programmering van niveau I. (de standaardwaarden zijn vetgedrukt):
| Functie | Ingeschakeld (led brandt) | Uitgeschakeld (led brandt niet) |
|---|---|---|
| Automatisch sluiten | Na de ingestelde pauzeduur begint het hek automatisch te sluiten. | Het hek beweegt alleen na een opdracht met een afstandsbediening, met een sleutelschakelaar, drukknop enz. |
| Condominium | Dit is nuttig wanneer meerdere gebruikers de aandrijving bedienen en opdrachten elkaar kunnen tegenwerken. De ene gebruiker wil bijvoorbeeld openen, terwijl een ander ook een opdracht geeft; doordat het hek al opent, begint het dan te sluiten, enzovoort. Na de eerste opdracht om te openen worden daarom alle andere opdrachten genegeerd totdat het hek open is. | De hekbediening verloopt stapsgewijs: Openen > Stoppen > Sluiten > Stoppen > Openen |
| Vooraf knipperen | Het waarschuwingslicht knippert 3 seconden voordat het hek in beweging komt. | Het hek komt meteen in beweging, tegelijk met het knipperen van het waarschuwingslicht. |
| Sluiten na onderbreking van de fotocellen | Dit is alleen van toepassing wanneer automatisch sluiten is ingesteld. Nadat iemand door de is gelopen (de fotocellen worden dus onderbroken en vervolgens weer geactiveerd), begint het hek al na 4 seconden te sluiten, bijvoorbeeld nadat een voertuig is uitgereden. | Het hek begint pas te sluiten nadat de ingestelde pauzeduur automatische sluiting. |
| Vertraging van de secundaire vleugel | Stelt in of de secundaire vleugel vertraagd in beweging komt. Dit is nuttig wanneer een vleugel tijdens het bewegen tegen de andere aan kan schuren. Ook bij gebruik van het elektroslot. De vertraging kan worden ingesteld als percentage bij programmering van niveau II. | Beide vleugels komen tegelijk in beweging. |
| Stand-bymodus/fototest |
Activeert de uitgang op klem nr. 8: ingeschakelde stand-bymodus, of ingeschakelde fototest. Er kan altijd maar één functie actief zijn. Welke functie wordt gebruikt, stelt u in met het juiste aansluitschema. |
Deactiveert de uitgang op klem nr. 8: stand-bymodus uit en fototest uit. |
| Poortopeningsindicator/elektroslot | De uitgang op klemmen 6-7 werkt voor het elektroslot, dat wil zeggen dat dit slot tijdens de eerste drie seconden van het openen van de poort wordt ontgrendeld. | De uitgang op klemmen 6-7 werkt voor de poortopeningsindicator. De manier waarop de indicator knippert, kan worden ingesteld; zie programmering van niveau I. Knipperpatroon van de poortopeningsindicator |
| Weerstandsgevoelige STOP-ingang | De verbinding tussen de gemeenschappelijke ingang en de STOP-ingang wordt ingesteld op een constante weerstand van 8,2k? (+25% -25%), bijvoorbeeld voor veiligheidscontactlijsten. Zie STOP-ingang. | Op de STOP-ingang kunt u normaal gesloten (NC) apparaten aansluiten. Deze stoppen de poort onmiddellijk zodra het circuit wordt onderbroken. |
| Zware poort | De aandrijvingen behandelen de poort als zwaar. Dat wil zeggen dat de besturingseenheid de acceleratie en vertraging van de beweging hierop aanpast. | De besturingseenheid behandelt de poort als licht. |
| Knipperpatroon van de poortopeningsindicator | De lamp die is aangesloten op ingang S.C.A. knippert tijdens het openen van de poort onregelmatig: hoe dichter de poort bij de open stand komt, hoe sneller de lamp knippert; hoe dichter de poort bij de gesloten stand komt, hoe langzamer de lamp knippert. | De lamp die is aangesloten op ingang S.C.A. knippert langzaam tijdens het openen van de poort en snel tijdens het sluiten. Als de poort open is, brandt de lamp; als de poort gesloten is, brandt de lamp niet. |
Instelbare functies
Er zijn 5 instelbare functies (de standaardwaarden zijn vetgedrukt):
| L1 brandt | L2 brandt | L3 brandt | L4 brandt | L5 brandt | geen enkele brandt |
|---|---|---|---|---|---|
| Pauzeduur – Stelt in na hoeveel tijd de poort na het openen sluit. Alleen relevant wanneer automatische sluiting. | |||||
| 5 seconden | 10 seconden | 20 seconden | 40 seconden | 80 seconden | – |
| AUX-hulpingang – Schakelt 5 extra functies in of uit. | |||||
| Gedeeltelijke opening I – opent alleen de volledige primaire vleugel | Gedeeltelijke opening II – opent beide vleugels tot halverwege | Alleen openen – doorloopt de opdrachten in de volgorde Openen > Stoppen > Openen | Alleen sluiten – doorloopt de opdrachten in de volgorde Sluiten > Stoppen > Sluiten | Fotocellen FOTO2 – activeert de fotocelfunctie FOTO2 | De AUX-ingang (klem nr. 16) wordt niet gebruikt |
| Motoruitschakeling na het sluiten – Wanneer de motor bij het sluiten de eindaanslag bereikt, duwt hij nog even door om de poort goed te sluiten. Met deze functie stelt u de teruglooptijd in, zodat de motor ook in gesloten toestand niet tegen de vleugels duwt. | |||||
| geen uitschakeling | 0,3 seconden | 0,7 seconden | 1,3 seconden | 2 seconden | – |
| Motorkracht – De motoren zijn gevoelig voor wrijving, wind en schommelingen in de netspanning. Bij verhoogde waarden van deze factoren kunnen ze daarom een obstakel detecteren terwijl er geen obstakel is. Door een hogere kracht in te stellen, beperkt u dit risico. | |||||
| Lage kracht | Lagere kracht | Gemiddelde kracht | Hogere kracht | Hoge kracht | Hoogste kracht |
| Vertraging van de tweede vleugel – Stelt de vertraging in als percentage van de secundaire vleugel. Het percentage wordt berekend op basis van de standaardbewegingsweg van de vleugel. | |||||
| 5% | 10% | 20% | 30% | 40% | – |
Programmering niveau I.
Voorwaarde is dat de besturingseenheid zich in de normale modus bevindt. U kunt dit controleren aan de hand van de langzaam knipperende led P1 en De ledindicator P3 brandt niet.
U komt vervolgens in de programmeermodus van niveau I door de knoppen P1+P2 gedurende 3 seconden ingedrukt te houden, totdat alle ledindicatoren knipperen. De ledindicator P1 stopt met knipperen en blijft branden. Gefeliciteerd, u bevindt zich in de programmeermodus van niveau I. op ‘Scherm I". Op ‘Scherm II’ komt u door op knop P3 te drukken, en op dezelfde manier keert u terug naar ‘Scherm I". Op welk ‘scherm’ u zich bevindt, kunt u aflezen aan de status van ledindicator P3, zie de tabel.
| Scherm I | ||||
|---|---|---|---|---|
| Led P1 brandt, led P3 brandt niet | ||||
| L1 | L2 | L3 | L4 | L5 |
| Automatisch sluiten | Condominium | Voorwaarschuwing | Sluiten na onderbreking van de fotocellen | Vertraging van de secundaire vleugel |
| Scherm II | ||||
| Led P1 brandt, led P3 brandt ook | ||||
| L1 | L2 | L3 | L4 | L5 |
| Stand-by-/fototestmodus | Indicator voor open poort/elektrisch slot | Weerstandsgevoelige STOP-ingang | Zware poort | Knipperinterval van de indicator voor open poort |
Door op knop P1 te drukken, schuift u langs de ledindicatoren naar rechts. Wanneer u bij de vijfde indicator aankomt L5, begint u weer bij de eerste indicator L1, dat wil zeggen u doorloopt de keuzemogelijkheden in een cyclus. De indicator die momenteel brandt, gaat knipperen. Als het knipperen kort is, is de functie niet actief, als het knipperen langer is , is de functie actief. U schakelt tussen kort en langer knipperen door één keer op knop P2.
Nadat u alle waarden hebt ingesteld op het gewenste knipperpatroon (en daarmee de functie hebt geactiveerd of gedeactiveerd), slaat u de programmering op en keert u terug naar de normale modus door de knoppen P1+P2 gedurende 3 seconden ingedrukt te houden.
Als u tevreden bent met alles en niets wilt wijzigen, terugkeert uit de programmeermodus van niveau II, of gewoon de programmering wilt beëindigen zonder op te slaan, houdt u gewoon knop P1 gedurende 3 seconden ingedrukt.
U kunt ook de programmeermodus van niveau II openen. door knop P2 gedurende 3 seconden ingedrukt te houden. Maar selecteer eerst de functie waarvan u de parameter wilt wijzigen.
Programmering niveau II.
Voorwaarde is dat de besturingseenheid zich in de programmeermodus van niveau I bevindt op ‘Scherm I’. U kunt dit controleren door na te gaan of ledindicator P1 brandt en ledindicator P3 niet brandt.
Selecteer de functie die u wilt wijzigen:
| L1 | L2 | L3 | L4 | L5 |
|---|---|---|---|---|
| Pauzeduur | Hulpingang AUX | Motor uitschakelen na het sluiten | Motorkracht | Vertraging van de tweede vleugel |
Selecteer de gewenste indicator door herhaaldelijk één keer op knop P1te drukken, net als bij de programmeermodus van niveau I. In de programmeermodus van niveau II komt u vervolgens door knop P2 gedurende 3 seconden ingedrukt te houden. Ledlampje P1 stopt met branden en begint snel te knipperen. Hoera, u bevindt zich nu in programmering van niveau II.
Door herhaaldelijk één keer op knop P2 te drukken, stelt u de parameterwaarde in die u wilt wijzigen. Druk vervolgens één keer op knop P1 om terug te keren naar programmering van niveau I.
Om de instelling op te slaan, moet u nog de knoppen P1+P2 gedurende 3 seconden ingedrukt houden (in de programmeermodus van niveau I).).
Om af te sluiten zonder op te slaan, houdt u alleen knop P1 3 seconden ingedrukt..
Zo ingewikkeld is het toch niet, hè? Het principe is dat u begrijpt dat u weliswaar steeds 5 leds en 3 knoppen ziet, maar aan de hand van de ledindicaties P1 en P2 weet u waar u zich op dat moment bevindt. Misschien helpt deze tabel met mogelijke statussen:
| Led P1 | ||||
|---|---|---|---|---|
| Brandt | Knippert | Knippert snel | ||
| Led P3 |
Brandt niet | Programmering van niveau I. "Scherm I" |
Normale modus |
Programmering van niveau II. |
| Brandt |
Programmering van niveau I. |
- | - | |
Voor de duidelijkheid, hier ook nog het volledige programmeerschema (klik om op volledige grootte te openen):
Als u er niet uitkomt, kunt u gerust contact opnemen met onze technische ondersteuning voor NICE-aandrijvingen.
Extra externe apparaten aansluiten op de aandrijving
|
Als u extra apparaten op de aandrijving wilt aansluiten die een externe voeding nodig hebben (bijvoorbeeld signaalverlichting, sleutelschakelaar, kaartlezers, enz.), sluit het apparaat aan volgens de informatie hiernaast. De voedingsspanning is 30 Vdc -30% tot +50% (bij gebruik van een noodaccu 24Vdc) met een maximale stroom van 200mA. |
||||||||||||
Speciale functies van de besturingseenheid
Geheugen van de besturingseenheid NICE MC424LR10 wissen (reset)
Opmerking: deze procedure wist alleen het geheugen van de besturingseenheid; de afstandsbedieningen blijven opgeslagen.
- Houd tegelijkertijd de eerste (OPEN) en tweede (CLOSE) knop ingedrukt.
- Wanneer alle leds L1..L8 beginnen te knipperen (na ongeveer 3-4 seconden), laat u de knoppen los.
- Wacht 5 seconden; de besturingseenheid wordt dan teruggezet naar de fabrieksinstellingen.
Om te controleren of het geheugen correct is gewist, koppelt u de besturingseenheid los van het elektriciteitsnet (of verwijdert u voedingszekering F1) en wacht u tot alle leds uit zijn. Na het opnieuw aansluiten op het elektriciteitsnet moeten bij volledig wissen alle leds ongeveer zes seconden knipperen.. Als de leds slechts drie seconden hebben geknipperd, is het wissen waarschijnlijk niet gelukt en moet u het opnieuw proberen.
Problemen met de aandrijving oplossen
Als iets u niet duidelijk is of als u een ander probleem hebt, kunt u gerust contact opnemen met onze technische ondersteuning voor NICE-aandrijvingen.
Afhankelijk van de aard van het probleem
Tijdens de montage (of bij een storing aan de aandrijving) kunt u een van de volgende problemen tegenkomen:
|
Probleem |
Mogelijke oplossing |
|---|---|
|
Geen enkele led brandt |
Controleer of de besturingseenheid van stroom wordt voorzien. U kunt dit controleren door te meten op ingangen 9-10 op de klemmenstrook; de waarde moet ongeveer 30Vdc zijn, of 24Vdc bij voeding via een accu. Controleer ook beide zekeringen en vervang ze indien nodig door nieuwe met dezelfde specificaties. |
|
Led P1 knippert regelmatig, maar de status van leds L1 tot en met L5 komt niet overeen met de aangesloten apparaten. |
Koppel de besturingseenheid kort los van het elektriciteitsnet (of verwijder voedingszekering F1) en wacht tot alle leds uit zijn. Mogelijk bevindt u zich nog in de programmeerfase. Controleer daarna alle aansluitingen van de apparaten op ingangen 11 tot en met 16. U kunt ze allemaal loskoppelen en ze vervolgens één voor één opnieuw aansluiten om de oorzaak te vinden. |
|
Led P1 knippert elke 4 seconden |
De besturingseenheid staat in stand-bymodus |
|
De fase voor het inleren van de beweging van de vleugel start niet |
De fase voor het inleren van de beweging van de vleugel wordt alleen gestart als u deze nog niet hebt uitgevoerd of als het geheugen is gewist. Als de beweging van de poort onjuist is ingeleerd, moet u eerst het geheugen wissen. |
|
De fase voor het inleren van de vleugelbeweging is nog nooit uitgevoerd, maar wil toch niet starten of werkt niet naar behoren |
Controleer eerst of alle aangesloten apparatuur en veiligheidsvoorzieningen goed werken. Controleer of er tijdens het inleren van de vleugelbeweging geen apparaat wordt geactiveerd. Vóór het inleren moeten de leds van de contacten correct branden en moet led P1 eenmaal per seconde knipperen. |
|
De fase voor het inleren van de vleugelbeweging is correct uitgevoerd, maar de manoeuvre start niet |
Controleer of de leds van de veiligheidsvoorzieningen FOTO, FOTO1 en eventueel FOTO2 (indien aangesloten) en verder de leds van de apparaten Stapsgewijze bediening en hulpaansluiting AUX branden wanneer een bewegingscommando wordt gegeven. Als de functie FOTOTEST is ingeschakeld, maar de fotocellen niet goed werken, de diagnose-led knippert 4 keer. |
|
De poort beweegt, maar stopt onderweg en begint in de tegenovergestelde richting te bewegen |
I. De fotocellen worden geactiveerd. Er zijn verschillende mogelijkheden:
Controleer de bedrading van de fotocellen en de bijbehorende leds. II. Een tweede mogelijkheid is dat de poort te zwaar is voor de aandrijving of door sterke wind wordt geblokkeerd. In dat geval detecteert de aandrijving een verhoogde stroomopname en beoordeelt de situatie als een obstakel (de poort kan ook met de hand worden tegengehouden). De diagnose-led knippert eenmaal als motor M1 het obstakel heeft gedetecteerd en tweemaal als motor M2 het obstakel heeft gedetecteerd. Er zijn twee oplossingen: 1. Instelling voor zware poorten inschakelen: Eerste niveau (led P1 brandt): tweede deel (led P3 brandt)
Activeer LED L4 Zware poorten
Tweede niveau
Stel de parameter Ampèrometrische gevoeligheid (motorkracht) in op Alle leds uit: niveau 6 (max. ampèrometrische waarde)
|
Diagnose met led P2
Binnenkort beschikbaar.
Reserveaccu monteren op de NICE MC424L-besturingseenheid
NICE PS124-reserveaccu wordt niet standaard meegeleverd met de aandrijving, maar kan wel apart worden besteld. Bij een stroomstoring wordt de poortaandrijving door de accu van stroom voorzien. De accu wordt continu opgeladen via het elektriciteitsnet.
| 1. Klap de vergrendeling van de besturingseenheidbevestiging open 2. Til de houder van de besturingseenheid omhoog |
3. Klap de besturingseenheid open 4. Schuif de accu onder de besturingseenheid 5. Klap de vergrendeling van de besturingseenheidbevestiging dicht |
6. Wrik het plastic afdekkapje van de connector los |
|---|---|---|
 |
 |
 |
Technische gegevens van de besturingseenheid NICE Moonclever MC424L
| Model | NICE Moonclever MC424L | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Typeomschrijving | Elektrische besturingseenheid voor automatische bediening van draaipoorten. Geleverd inclusief NICE MCA2-besturingseenheid, maar zonder radio-ontvanger. | ||||||||||||||||
| Voeding | 230V (+10% -10%) 50/60Hz | ||||||||||||||||
|
Opgenomen vermogen |
170W | ||||||||||||||||
| Noodvoeding | kan apart worden aangeschaft en ingebouwd NICE PS124-reserveaccu | ||||||||||||||||
| Uitgang voor zwaailamp | voor één zwaailamp 24Vdc met een lamp van max. 25W (bijv. NICE Lucy LUCY24, NICE Moonlight ML24T) | ||||||||||||||||
| Uitgangsindicator (S.C.A.) | - voor één 24Vdc-lamp van max. 5W (uitgangsspanning +50% -30%); kan een klein relais aansturen - of voor één 12Vac-lamp van max. 25W elektrisch slot |
||||||||||||||||
| FOTOTEST-uitgang | 24Vdc max. 100mA | ||||||||||||||||
| Accessoire-uitgang | 24Vdc max. 200mA | ||||||||||||||||
| STOP-ingang | voor normaal gesloten contacten en voor apparaten met een constante weerstand van 8,2K? | ||||||||||||||||
| Radio-ontvanger | zonder ontvanger, "SM"-connector voor ontvangers NICE SMXI, NICE OXI enz. | ||||||||||||||||
| Antenne-ingang | 50? voor coaxkabel RG-58 (of vergelijkbaar) | ||||||||||||||||
| Bedrijfstijd | automatische detectie | ||||||||||||||||
| Pauzeduur | instelbaar op 5, 10, 20, 40 of 80 seconden | ||||||||||||||||
| Uitschakeling van de motor na het sluiten | instelbaar op 0; 0,3; 0,7; 1,3 of 2 seconden | ||||||||||||||||
| Vleugelvertraging bij het openen | instelbaar op 5, 10, 20, 30 of 40% van de bedrijfstijd | ||||||||||||||||
| Vleugelvertraging bij het sluiten | automatische detectie | ||||||||||||||||
| Motoruitgang M1 | voor Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Motoruitgang M2 | voor Wingo WG2024, WG3524, WG4024, WG5024 | ||||||||||||||||
| Maximale kabellengtes |
|
||||||||||||||||
| Bedrijfstemperatuur | -20°C tot +50°C | ||||||||||||||||
| Gebruik in zoute, zure en potentieel explosieve omgevingen | nee | ||||||||||||||||
| Beschermingsklasse | IP54 | ||||||||||||||||
| Afmetingen | 232×310×122 (b×d×h) | ||||||||||||||||
| Gewicht | 4,1kg |
Let op! Beschikbare vervanging - nieuwe besturingseenheid MCA2R30
De nieuwe besturingseenheid MCA2R30 vervangt de eenheid MCA2R10, waarvan de voorganger de eenheid MCA2. Besturingseenheid NICE MC424LR30 is uitgerust met de besturingseenheid NICE MCA2R30 met ingebouwde radio-ontvanger. Compatibel met de volgende Nice-motoren: WG2024, WG3524, WG4024, WG5024, TOO3024, TOO4524 en XME2024.
Wijzigingen in besturingseenheid NICE MCA2R30 ten opzichte van MCA2R10
- Nieuwe volgorde van de uitgangen, die verder ongewijzigd zijn.
- Nieuwe aansluiting voor het aansluiten van de noodbatterij, met behulp van de nieuwe kabel CABLA11. Er komt namelijk een nieuwe noodvoeding, PSS124.
- Verbeterde diagnose.
- Lager energieverbruik in de stand-bymodus.
WAARSCHUWING
Alle programmeerprocedures blijven ongewijzigd ten opzichte van de oudere besturingseenheid MCA2R10.
Hoe kan ik dit artikel bestellen?
Kies de manier die u het beste uitkomt:
- bestellen via de webshop: gebruik de koopknop om het artikel in uw winkelwagen te plaatsen (u vindt de koopknop hier in de tabel met productvarianten).
- bestellen per e-mail: bestel via [email protected]
