Beschrijving van het product NICE Robus Hi-Speed RB500 HS - snelle aandrijving voor schuifpoorten (A)
Een beschikbaar alternatief!
De snelle aandrijving voor schuifpoorten NICE Robus Hi-Speed RB500 HS is vervangen door een nieuwer model NICE Robus Hi-Speed RBS600 HS.
De NICE Robus Hi-Speed RB500 HS-aandrijving is bedoeld voor het snel openen van schuifpoorten tot 500 kg en een doorgangsbreedte tot 7 m. Heeft een elektromechanische eindschakelaar. De aandrijving is zelfremmend.
De afzonderlijke schuifpoortaandrijving NICE Robus Hi-Speed RB500 HS (onze code NICE-RB500HS-A) bevat:
- elektromechanische NICE Robus Hi-Speed RB500 HS-aandrijving met een draagvermogen van 500 kg en een maximale vleugellengte van 7 m, met ingebouwde besturingseenheid RBA3/HS zonder radio-ontvanger (OXI).
- 2 × ontgrendelingssleutels voor handmatige bediening van de aandrijving (nodig bij stroomuitval)
- onderdelen voor de montage van de aandrijving, verankeringselementen en een montagebeugel, aanslagen voor de eindschakelaar van de aandrijving
De aandrijving is compact, veilig en praktisch, en ideaal voor privé- en zakelijk gebruik. Slagvaste behuizing, behuizing van aluminiumlegering met epoxycoating.
De aandrijving is geschikt voor het automatiseren van een schuifpoort met een gewicht tot 500 kg en een vleugellengte tot 7 m. Deze waarden gelden onder de door de fabrikant vastgestelde omstandigheden, zoals weersinvloeden, temperatuurverschillen, de stijfheid van de poort en vooral een soepel lopende poort. Dat lukt niet altijd en is soms niet te beïnvloeden. Daarom raden we aan de NICE Robus RB500HS-aandrijving bij voorkeur te gebruiken voor poorten tot 80% van deze waarden. Raadpleeg het hoofdstuk Aandrijving kiezen voor meer informatie.
Zeer gebruiksvriendelijke technologie BlueBUS maakt het mogelijk om maximaal 7 paar fotocellen via een tweedraads kabel van stroom te voorzien en aan te sturen.
Temperatuursensor past de trekkracht van de aandrijving aan de klimaatomstandigheden aan. De aandrijving is ook voorzien van een thermische zekering.
De snelheid, kracht en pauzetijd voor automatisch sluiten zijn instelbaar, evenals vele andere functies; zie Programmering.
Diagnose via waarschuwingslamp.
Tandwiel module 4 is compatibel met de tandheugel in ons assortiment.
Functie van de Robus 500HS-aandrijving "Onderliggende eenheid" zorgt voor de automatische synchronisatie van twee motoren. Dit betekent dat twee naar elkaar toe bewegende schuifpoorten kunnen worden geautomatiseerd.
De aandrijving NICE Robus RB500HS is een elektromechanische aandrijving die geschikt is voor de klimaatomstandigheden in Slowakije en voldoet aan alle Europese veiligheidsnormen.
Accessoires die compatibel zijn met de NICE Robus RB500HS-aandrijving
We raden ook aan om compatibele optionele accessoires bij de aandrijving aan te schaffen of een van de reeds samengestelde sets met korting te kiezen.:
| Wat | Waarom | Type |
|---|---|---|
| Zwaailamp | De zwaailamp geeft met knipperlicht aan dat de poort beweegt; handig bij uitritten met beperkt zicht. De lamp heeft bovendien een ingebouwde antenne voor een groter bereik van de afstandsbediening. | |
| Fotocellen | Tijdens het sluiten detecteren ze obstakels en stoppen ze de beweging, zodat de poort niet tegen auto's of personen botst. | |
| Zender |
Voor bediening van de poort op afstand. |
- Era One (ON2E, ON4E) |
| Ontvanger | Nodig voor bediening van de poort op afstand. | - OXI - SMXI |
| Antenne | Voor een groter bereik van de afstandsbediening. | - ingebouwd in de zwaailamp LUCYB, MLBT - ABFKIT losse antenne |
| Toetsenbord | Handig als u de afstandsbediening bent vergeten, als er veel voertuigen of personen bij u langskomen en u niet iedereen een afstandsbediening wilt geven, of als u de poort niet telkens handmatig wilt openen. | - MOTXR |
| Tandheugel | Noodzakelijk om de aandrijving te automatiseren: zonder tandheugel kan de aandrijving de poort niet bewegen. | - nylon LZ-1 met stalen versteviging - staal LZ-2 - INOX LZ-7 |
Handleidingen en documenten om te downloaden
Limieten van de aandrijving NICE Robus RB500-HS
De vermelde waarden zijn de door NICE aanbevolen waarden. Op basis van onze ervaring raden we aan om voor de aandrijving een marge van circa 80% van de vermelde waarden aan te houden:
| Maximaal | Aanbevolen | |
|---|---|---|
| Lengte van de poortvleugel | 7 m | 5 m |
| Gewicht van de poortvleugel | 500 kg | 400 kg |
Gebruik op maximale capaciteit verkort echter de levensduur van de aandrijving - zie de indicatieve berekening van de levensduur van de aandrijving afhankelijk van de belastende factoren:
Levensduur van de aandrijving NICE Robus RB500-HS
Tel in de volgende tabel de belastingsindices voor het gewicht en de lengte van de poortvleugel bij elkaar op en voeg de indices van overige invloeden toe, indien van toepassing. Lees vervolgens in de grafiek de levensduur van de aandrijving af, uitgedrukt in het aantal cycli.
Voorbeeld: Ik heb een poort met een doorgangsbreedte van 4,5 m en een gewicht van de constructie inclusief vulling tot 200 kg (standaardpoort). Ik tel de index voor de lengte van de poortvleugel op, circa 15, plus de index voor het poortgewicht 10. Voor de zekerheid tel ik ook 10 punten voor een lagere temperatuur op, omdat we strenge winters hebben. Zo kom ik op een totale index van 35. Uit de grafiek lees ik af dat de levensduur van de aandrijving ongeveer 120.000 cycli bedraagt. Bij 10 bewegingen per dag komt dat neer op een levensduur van ongeveer 32 jaar.
| Eigenschappen van de complete automatisering | Index | Levensduurgrafiek |
|---|---|---|
| Gewicht van de poortvleugel |
De aanbevolen maximale totale index bedraagt maximaal 75%. (d.w.z. 40.000 cycli, wat bij normaal gebruik van 10 cycli per dag neerkomt op 10 jaar)
|
|
| Tot 200 kg | 30 | |
| 200–400 kg | 40 | |
| Lengte van de poortvleugel | ||
| Tot 4 m | 15 | |
| 4–6 m | 25 | |
| 6–7 m | 35 | |
| Overige invloeden (indien de kans dat ze optreden groter is dan 10%) | ||
| Omgevingstemperatuur boven 40°C, onder 0°C of een luchtvochtigheid boven 80% | 10 | |
| Stoffige omgeving | 15 | |
| Zoute omgeving | 20 | |
| Activering van de fotocellen | 20 | |
| Activering van de STOP-ingang | 30 | |
| Snelheid hoger dan "L4 - Snel" | 25 | |
| Piekfunctie actief | 25 | |
Montage van de aandrijving NICE Robus RB500HS

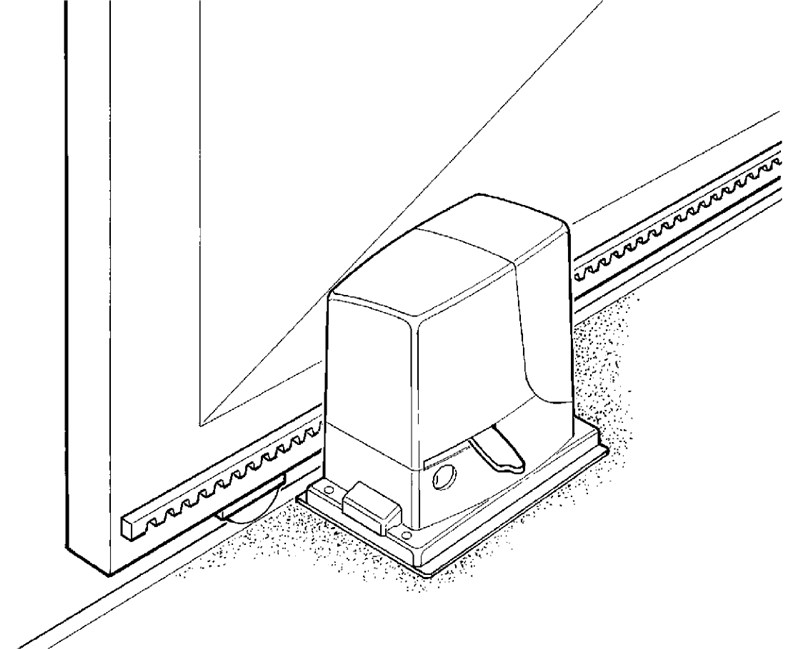

De montagemethode van de aandrijving verschilt voor een schuifpoort op rail en een vrijdragende schuifpoort anders. Bij een schuifpoort op rail wordt de aandrijving doorgaans op terreinhoogte gemonteerd. Bij een vrijdragende poort moet de aandrijving met bijvoorbeeld draadeinden (draadeind Ø8), een zelfgemaakte montagebeugel, een betonnen verhoging enz. hoger worden geplaatst. De doorslaggevende factor is de hoogte waarop de tandheugel wordt geplaatst, zodat deze ideaal in het tandwiel van de aandrijving grijpt. Zie Tandheugel en eindaanslag.
Bekabeling

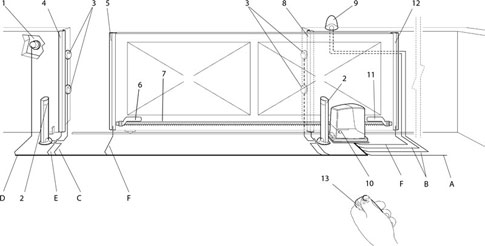

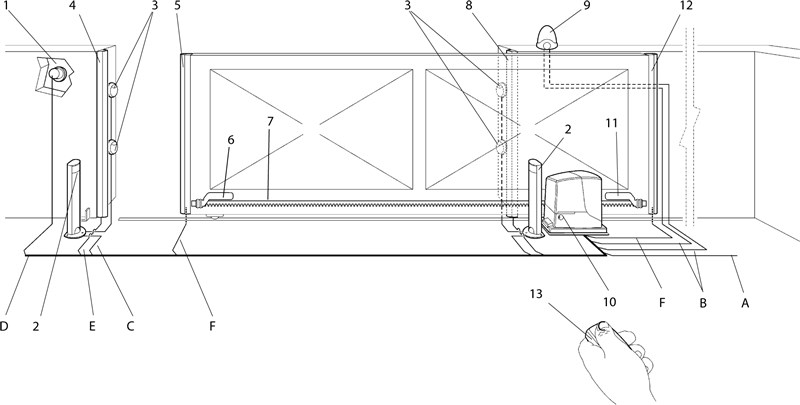

Een typische (optionele) aansluitsituatie van de aandrijving met accessoires ziet er als volgt uit:
Lijst met accessoires
|
|
Bekabelingsoverzicht
| Doel | Type | Max. lengte |
|---|---|---|
| A. Voeding | 3×1,5mm2 | 30 m, bij een grotere lengte 3×2,5 mm2 + aarding |
| B. Zwaailamp met antenne |
2×0,5 mm2 |
20 m 20 m (aanbevolen: minder dan 5 m) |
| C. Fotocellen | 2×0,5 mm2 | 30 m, boven 30 m 2×1 mm2 |
| D. Sleutelschakelaar | 4×0,5 mm2 | 50 m (of 2 stuks 2×0,5 mm2) |
| E. Statische veiligheidscontactlijsten | 2×0,5 mm2 | 30 m |
| F. Beweegbare veiligheidscontactlijsten | 2×0,5 mm2 | 30 m |
Montage
Zie "Op welke hoogte moet ik de aandrijving monteren".
Tandheugel en eindaanslag
Het principe van de poortbeweging berust op het omzetten van het draaimoment van het aandrijftandwiel in een lineaire beweging via een tandheugeloverbrenging op de tandheugel van de aandrijving. Er zijn twee gangbare typen tandheugels:
 |
Nylon tandheugel (eventueel met stalen versteviging) – wordt met zelftappende schroeven door de ogen aan de poort bevestigd. Ideaal voor relatief lichte en korte poorten. De beweging is stil dankzij de wrijving tussen het stalen aandrijftandwiel en de nylon tandheugel. |
 |
Stalen tandheugel – wordt aan de poort bevestigd door schroefdraadbeugels vast te lassen, waarna de tandheugel erop wordt geschroefd. Wordt gebruikt voor langere en zwaardere poorten. De beweging maakt iets meer geluid door de wrijving tussen het stalen aandrijftandwiel en de stalen tandheugel. |
Het is belangrijk dat de tandmodule van de aandrijving compatibel is met de module van de tandheugel. De aandrijving NICE Robus RB500HS heeft een tandmodule van 4.
De aandrijving bepaalt de eindpositie bij het openen en sluiten met behulp van eindaanslagen die op de tandheugel worden gemonteerd:

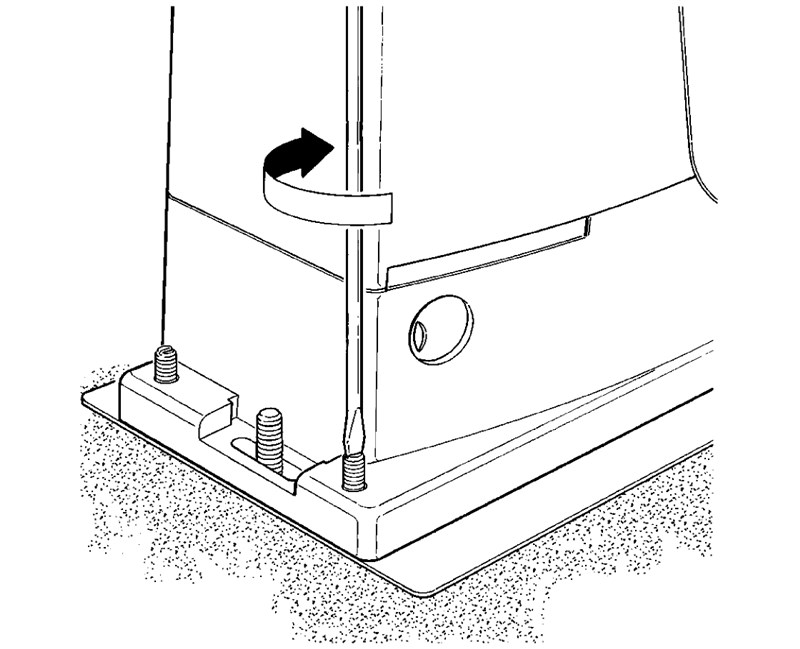

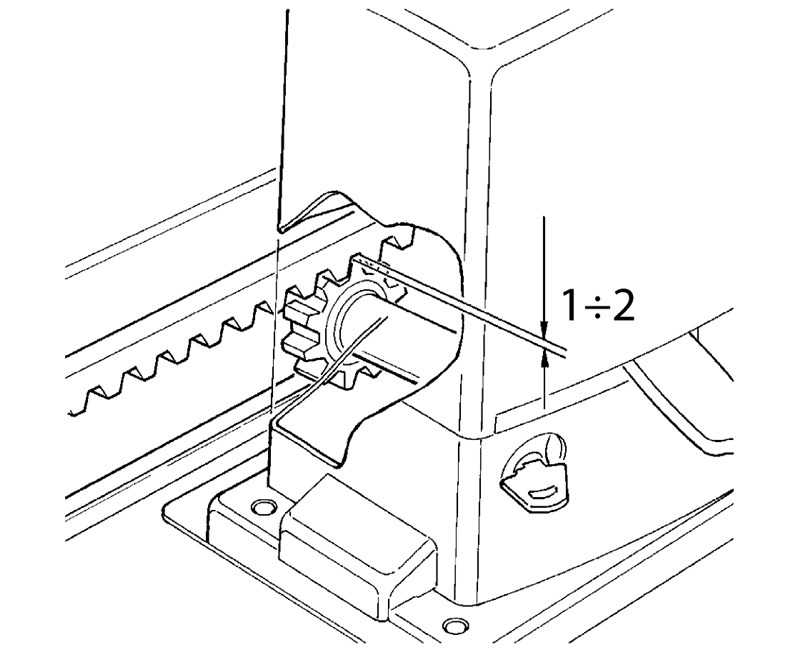

| 1. Stel de aandrijving met behulp van de vier stelpunten waterpas af | 2. De poort en de aandrijving moeten waterpas staan | 3. Laat ongeveer 1-2 mm ruimte tussen de tandheugel en het aandrijftandwiel, zodat het gewicht van de poort niet op de aandrijving rust. |
 |
 |
 |

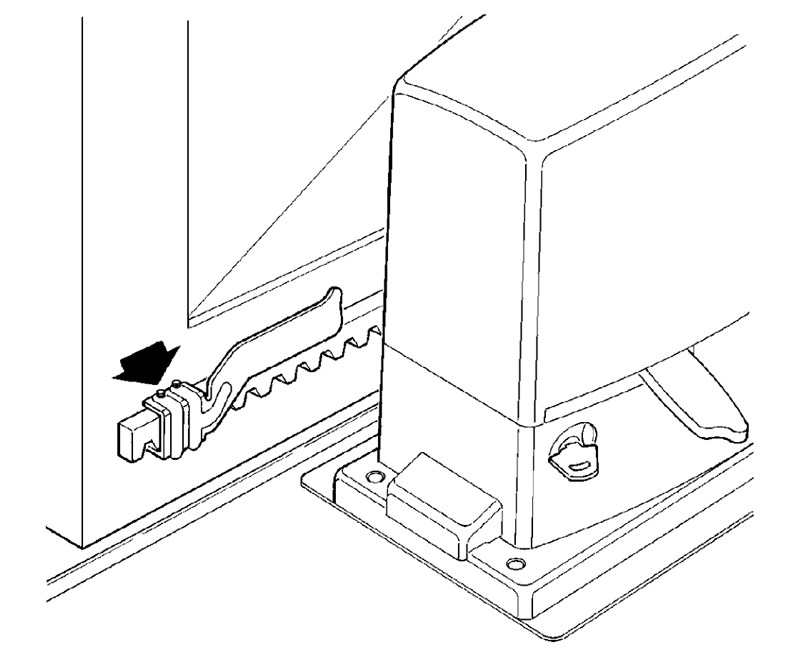

| 4. Draai de bevestiging van de aandrijving stevig vast, zodat deze tijdens het aangrijpen niet verschuift | 5. Zet de poort in de open/gesloten positie en monteer de eindaanslagen zo dat ze in de eindpositie de schakelaar van de aandrijving activeren. | |
 |
 |
NICE Robus RB500HS-aandrijving handmatig ontgrendelen
 |
Bij stroomuitval kunt u de poort niet bedienen met de afstandsbediening. Daarom kunt u de aandrijving ontgrendelen met de ontgrendelsleutel en de poort handmatig bewegen: |

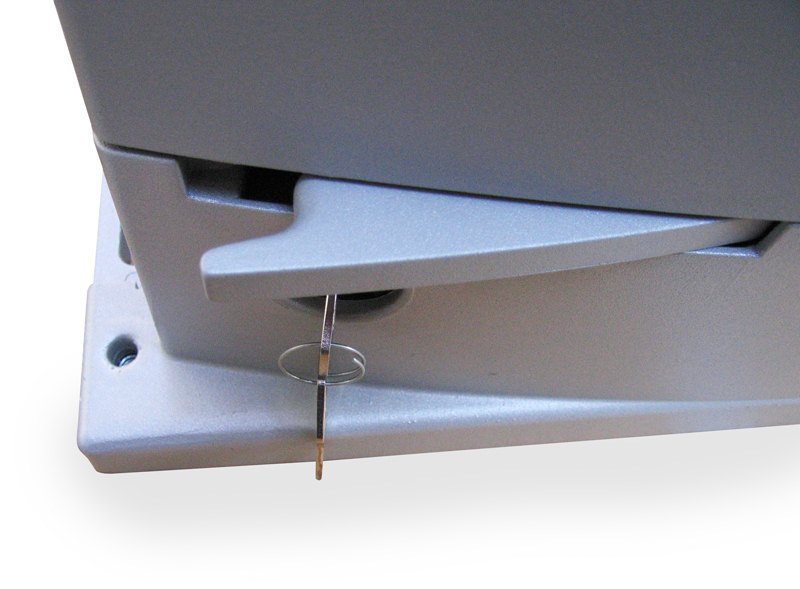

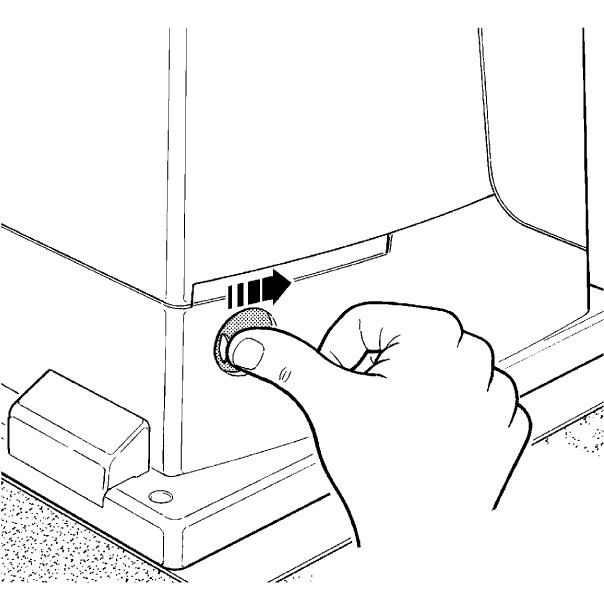

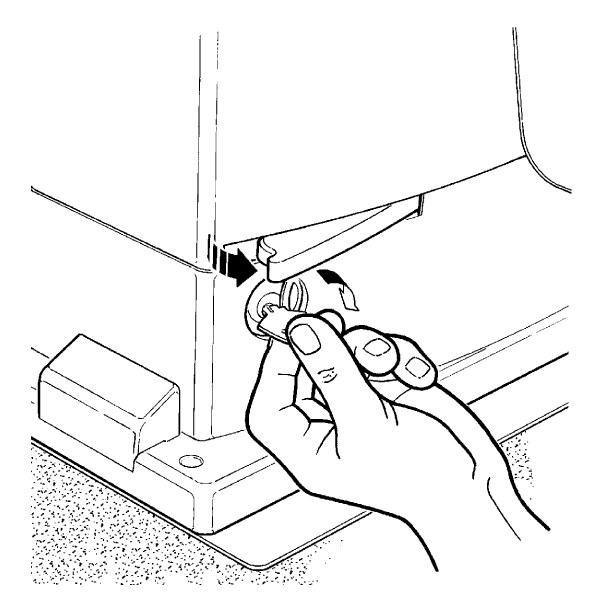

| 1. Schuif het afdekkapje van het ontgrendelingsslot opzij | 2. Steek de ontgrendelsleutel in het slot en draai deze met de klok mee |
|---|---|
 |
 |

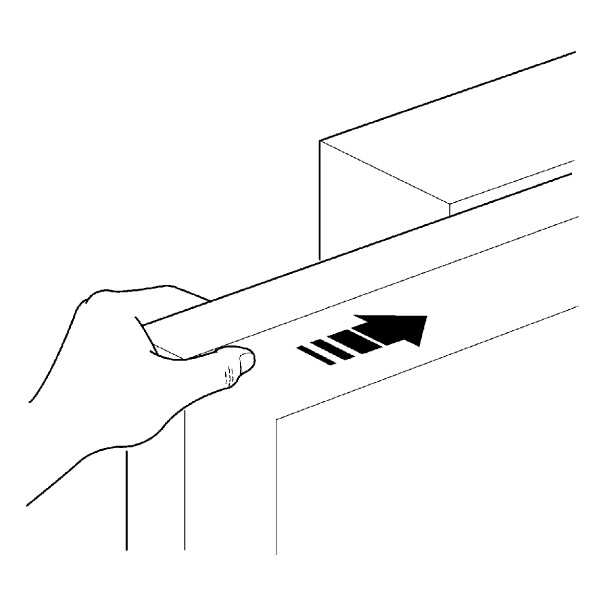

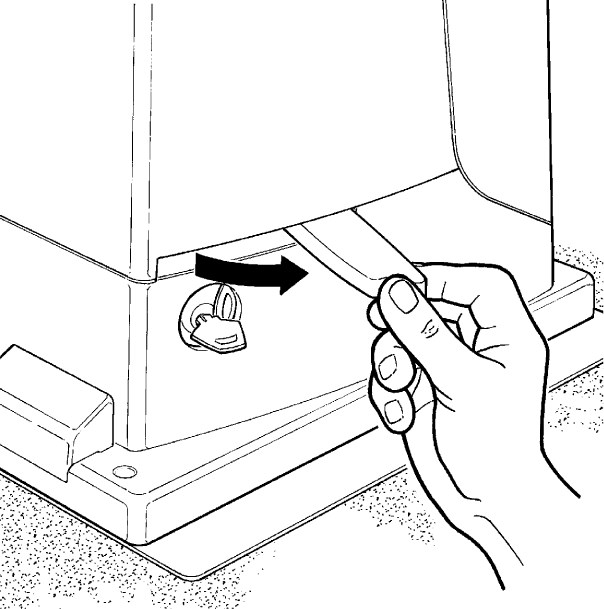

| 3. Trek de ontgrendelingshendel uit | 4. U kunt de poort handmatig bewegen |
 |
|
