NICE slagboom M5BAR - zonder boomarm
| Beschikbaarheid van het product: | Op voorraad | We verzenden producten standaard binnen 24 uur. |
|---|
Op voorraad
€ 1.260,92 incl. btw
| Gewicht |
|---|
| 80 kg |
Beschrijving van het product NICE slagboom M5BAR - zonder boomarm
NICE M5BAR is een elektromechanische slagboom voor gecontroleerde toegang van motorvoertuigen, geleverd zonder slagboomarm. Heeft een motor 24 V DC en een ingebouwde besturingseenheid BCU1 R10 (XBA3 R10). De standaardopstelling wordt gevoed via het elektriciteitsnet 230 V AC; 24 V is de motorspanning.
Deze is bedoeld voor een arm die wordt aangeduid als 4 of 5 m. De stalen behuizing, contraveer en aluminium arm met elliptische doorsnede maken intensief gebruik mogelijk, mits de bedrijfsgrenzen worden gerespecteerd. Kies de arm, ontvanger en veiligheidsaccessoires op basis van de specifieke opstelling.
Controleer bij een bestaande slagboom eerst de markering op de printplaat. De volgende instellingen gelden voor BCU1 R10 met display en draaiknop; de oudere XBA3 heeft een andere besturing en is niet uitwisselbaar alleen omdat de naam erop lijkt.
Wanneer kiest u voor NICE M5BAR?
| Waarop letten | Gegeven en betekenis |
|---|---|
| Arm | XBA14 – 4 150 mm / XBA5 – 5 150 mm |
| Doorrijbreedte | 3,17–4,82 m |
| Instelbare manoeuvreertijd | 3–6 s |

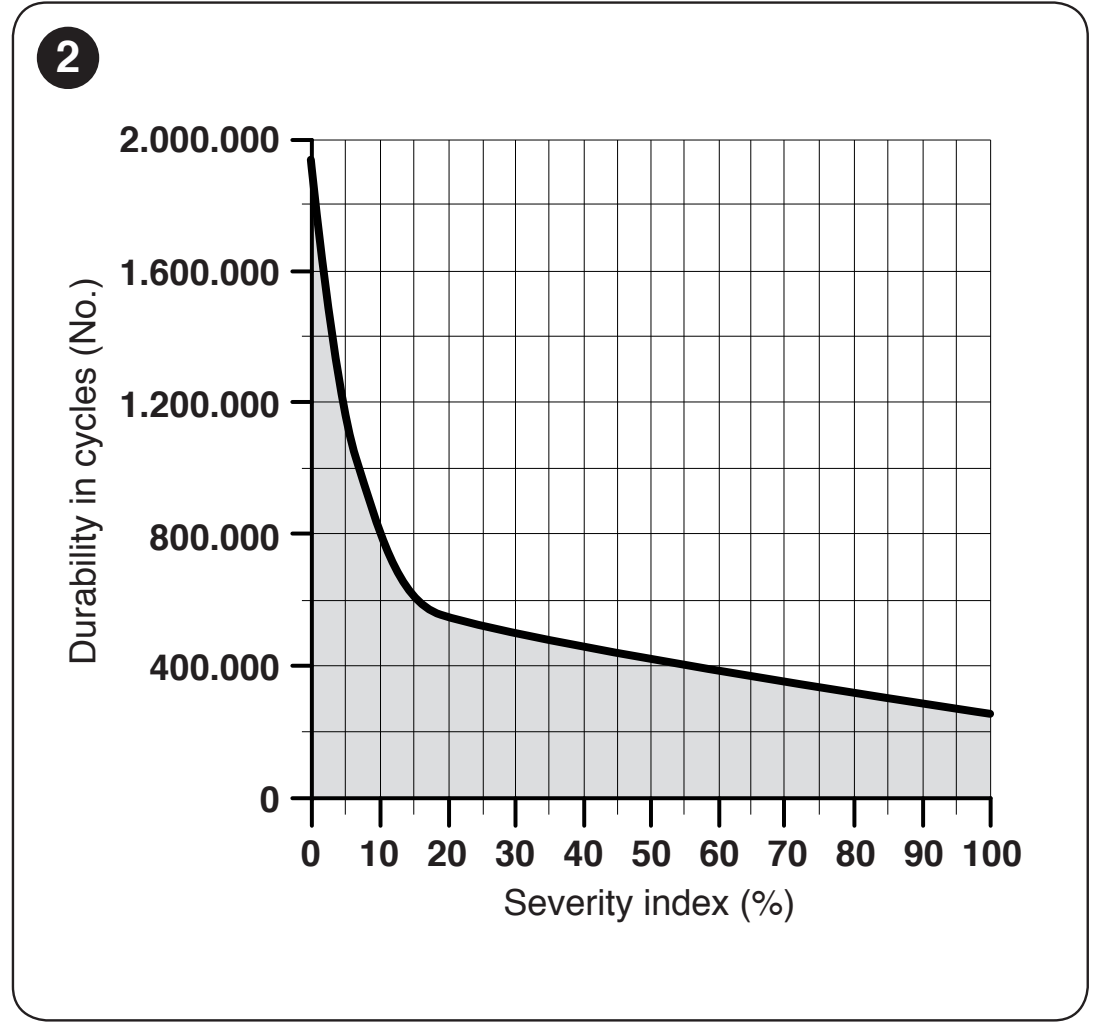

| Max. cycli bij nominaal koppel | 350 cycli/u |

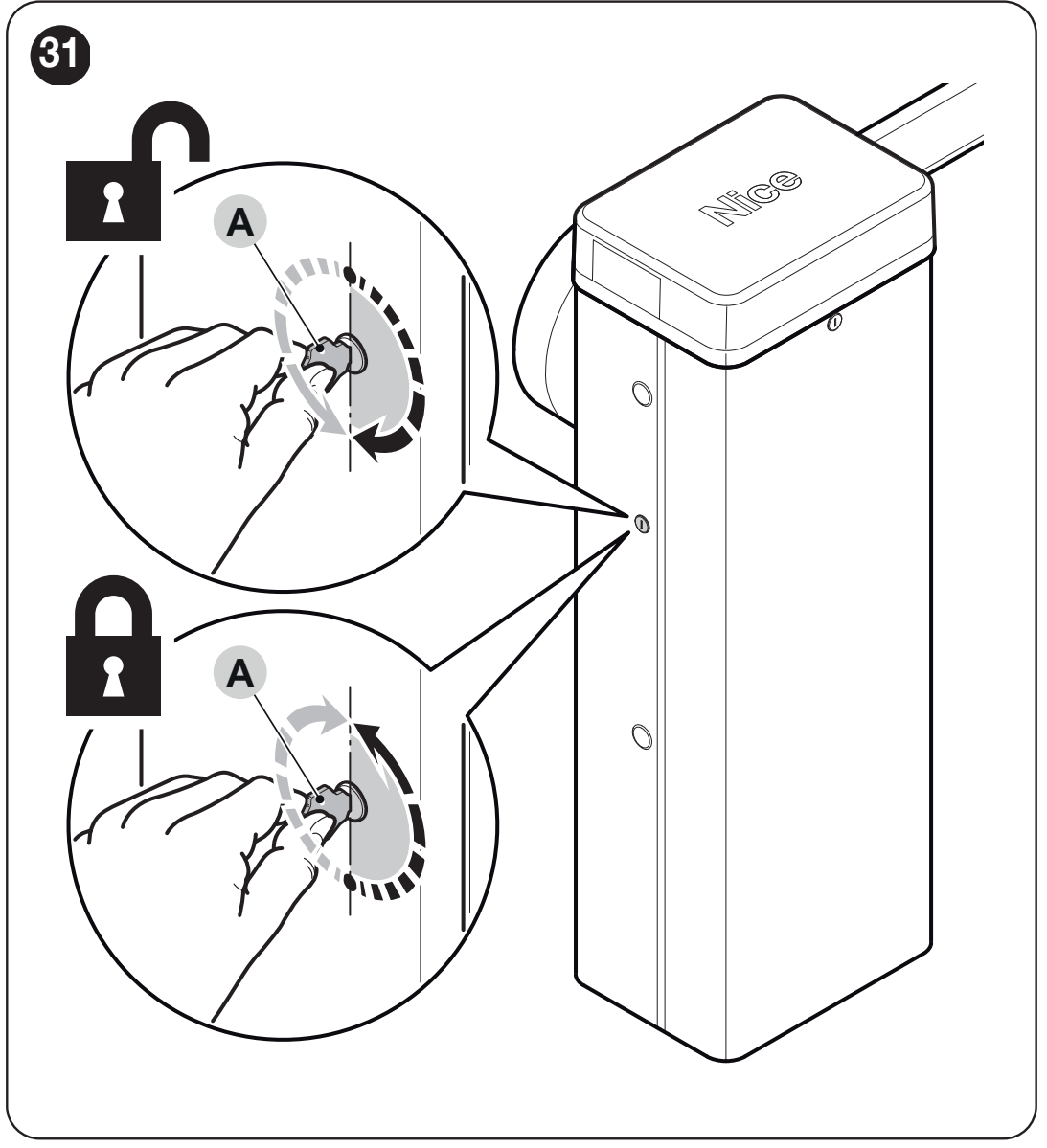

| Handmatige ontgrendeling | Met een sleutel bij stroomuitval of onderhoud |
| Twee tegenover elkaar geplaatste slagbomen | Master–Slave-synchronisatie |
De armlengte is niet gelijk aan de vrije doorgangsbreedte. Houd bij de keuze rekening met de ruimte die de behuizing en de armhouder innemen; controleer de uiteindelijke doorgangsbreedte ter plaatse. De bewegingstijd is afhankelijk van de instelling, de arm en de uitrusting ervan. Het maximale aantal cycli garandeert geen onbeperkte werking bij elke belasting.
De slagboom is bedoeld voor voertuigen. De beweging van de arm mag geen gevaar opleveren voor voetgangers; zorg voor een aparte voetgangersdoorgang en kies veiligheidsvoorzieningen op basis van de risico's van de specifieke toegang. Controleer vóór de montage ook de vrije ruimte boven de arm in geopende stand.
Uitrusting van de arm en beperkingen
| Accessoire | Voorwaarde |
|---|---|
| Rubber en verlichting | Toegestaan bij gebruik van de juiste arm en correcte aansluiting en uitbalancering. |
| Onderboom WA13 | Bij een arm van 4 m maximaal 1 stuk, volgens de veertabel. Gebruik WA13 bij een arm van 5 m niet zonder een individueel door de fabrikant bevestigde configuratie. |
| Mobiele steun WA12 | Toegestaan bij armen van zowel 4 als 5 m; verandert de vereiste bevestiging van de veer. |

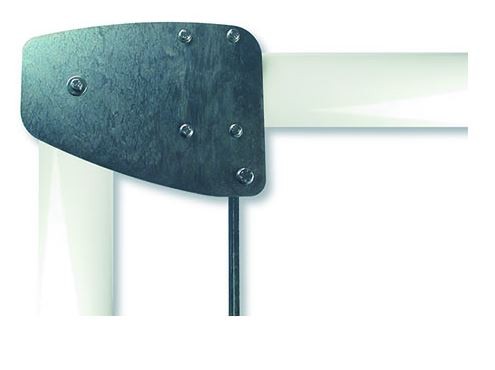

| Knikscharnier XBA11 | Alleen in combinatie met de juiste XBA15-arm en scharniergeometrie; dit is geen universeel scharnier voor elke arm. |
Kies na het toevoegen van verlichting, rubber, een steun of een onderboom opnieuw de veerbevestiging en uitbalancering. Een hoger motorvermogen vervangt geen correcte mechanische afstelling.
Slagboomsets met arm en accessoires
Kies een van de bestaande sets als u een complete opstelling met arm wilt. De vermelde lengte betreft de arm, niet de vrije doorgangsbreedte. Sets uit verschillende series hebben een andere besturingseenheid en andere limieten; open de productpagina van de set voor de specifieke samenstelling.

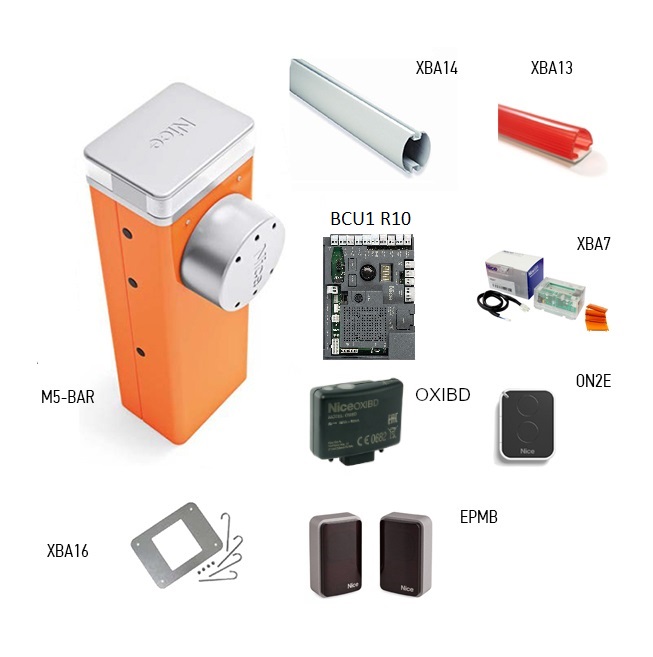

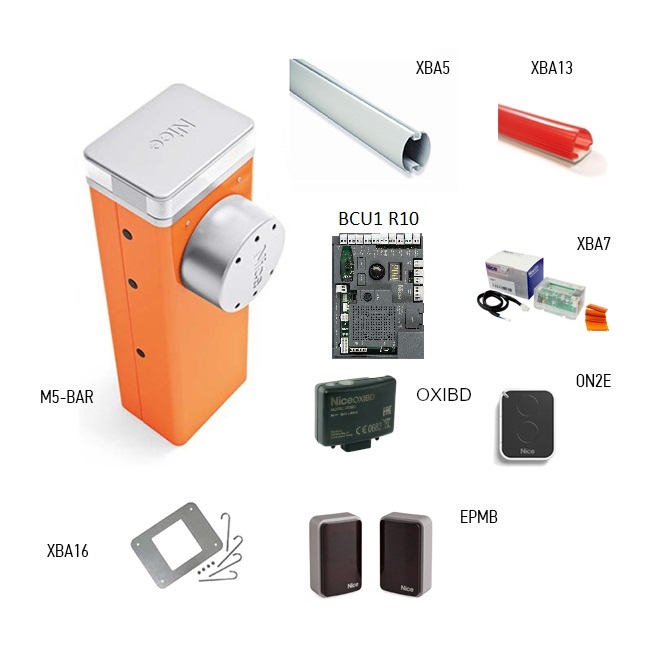

| NICE M5BAR-slagboomsets | |
|---|---|
M5BAR – arm van 4 m | M5BAR – arm van 5 m |
Accessoires die compatibel zijn met de M5BAR-slagboom
Kies de uitrusting op basis van de arm en de gebruikswijze. Bij montage van meerdere accessoires moeten ook de gezamenlijke mechanische en elektrische limieten ervan worden gerespecteerd.
| Wat | Waarom | Type |
|---|---|---|

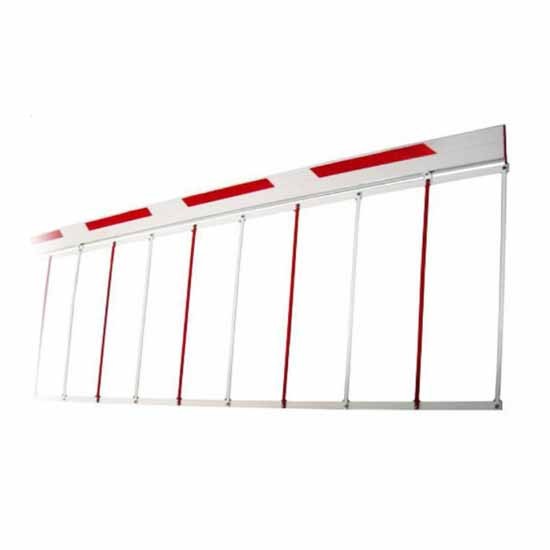

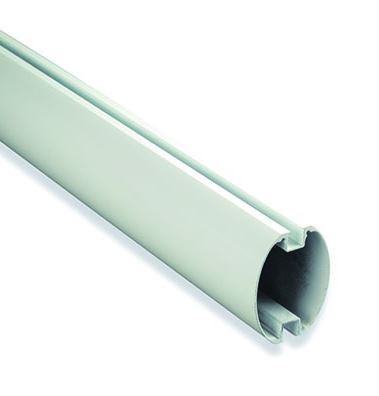

Arm  | De losse behuizing wordt zonder arm geleverd; kies de lengte op basis van de vrije doorgang. | |

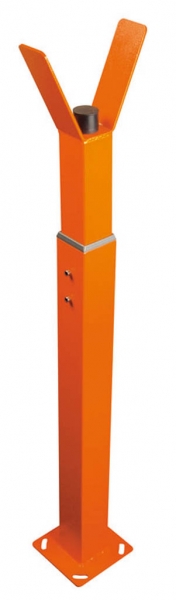

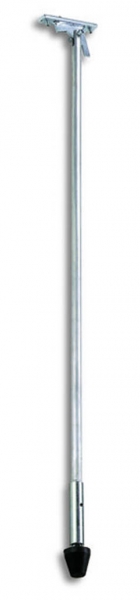

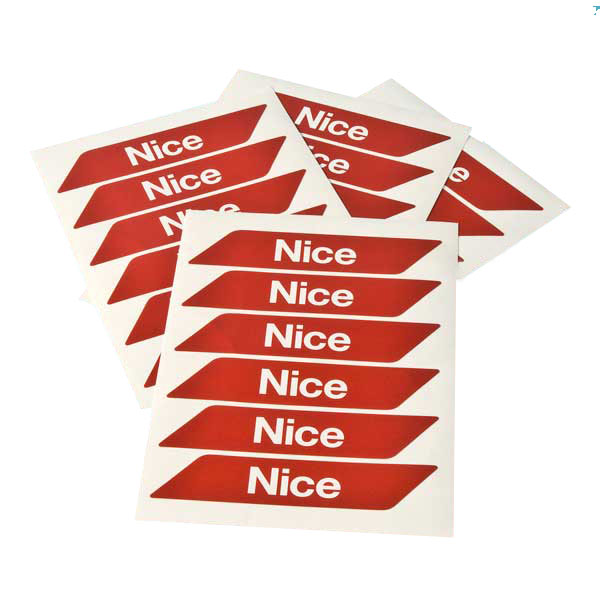

Vaste steun  | Verstelbare steun voor het uiteinde van de gesloten arm; niet te verwarren met de mobiele steun. | |
Mobiele steun  | Inklapbare steun die aan de arm wordt bevestigd; houd rekening met het gewicht ervan in de veertabel. | |
Onderafscherming  | Lengte 2 m, hoogte 60 cm; maximaal 1 stuk voor een arm van 4 m. Voor een arm van 5 m is geen standaardcombinatie bevestigd. | |
Reflecterende stickers  | 24 rode stickers voor een betere zichtbaarheid van de arm. | |

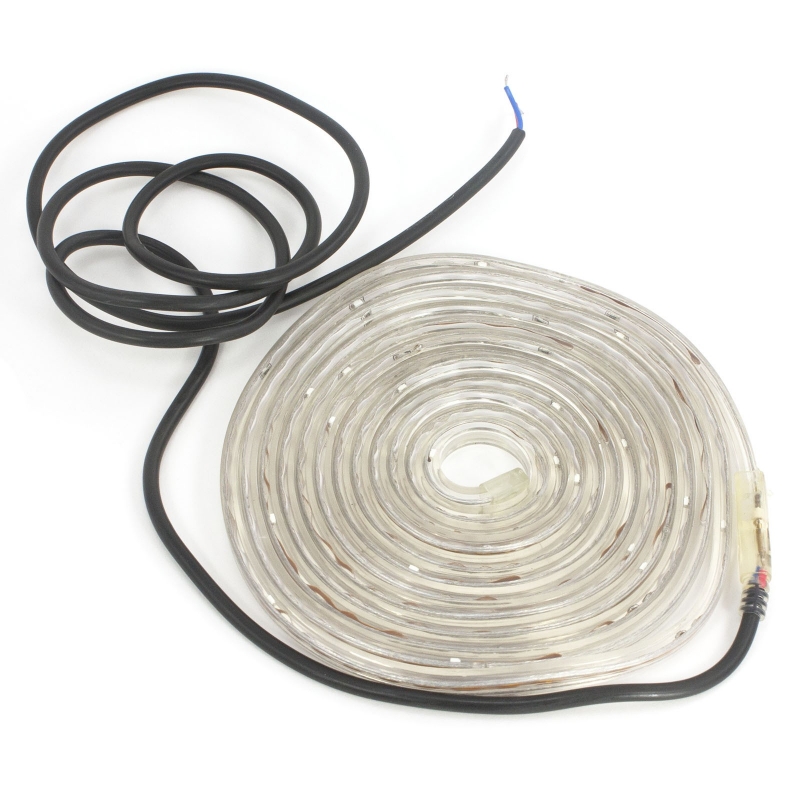

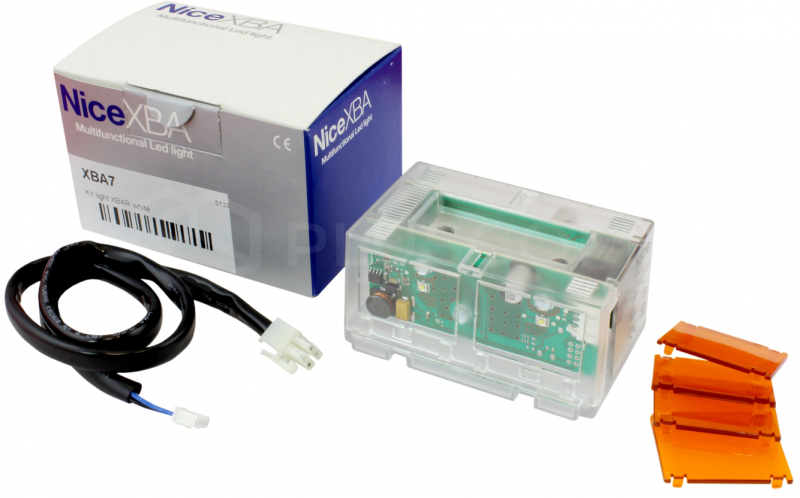

Armbelichting  | XBA4: tot 4 m; XBA6: tot 6 m. Aansluiting op LIGHT afhankelijk van het gemonteerde type. | |

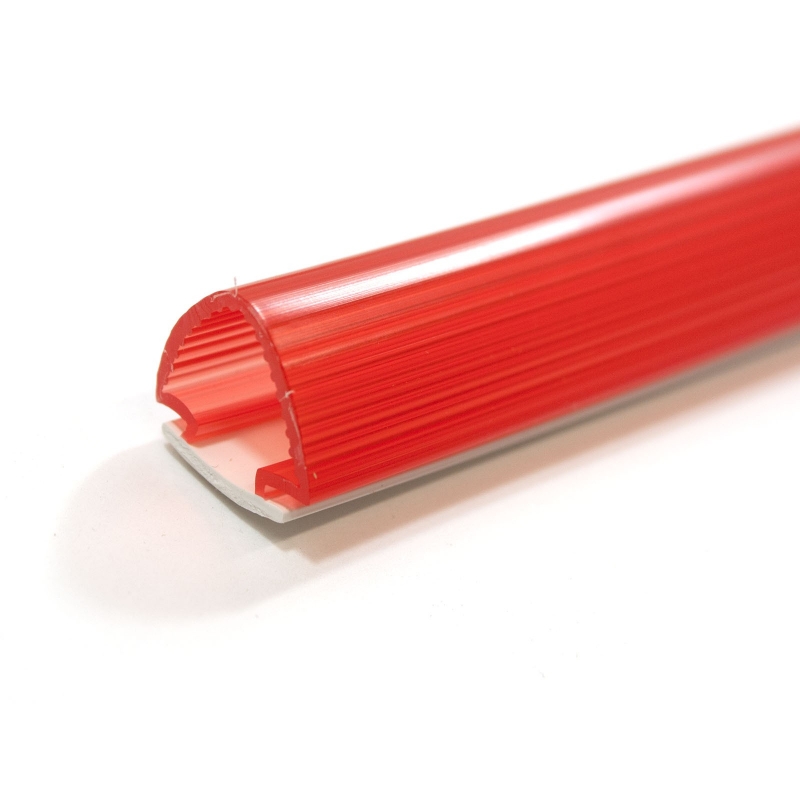

Beschermrubber  | 9 delen van 1 m; mechanische bescherming van de armrand, vervangt geen veiligheidslijst. | |

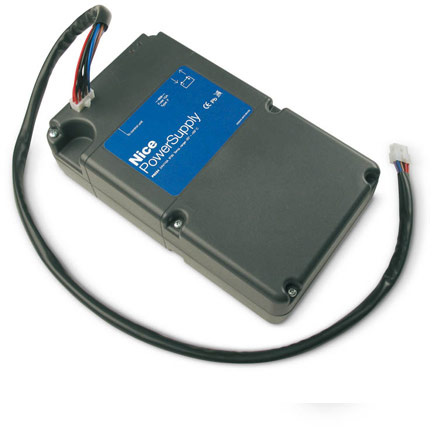

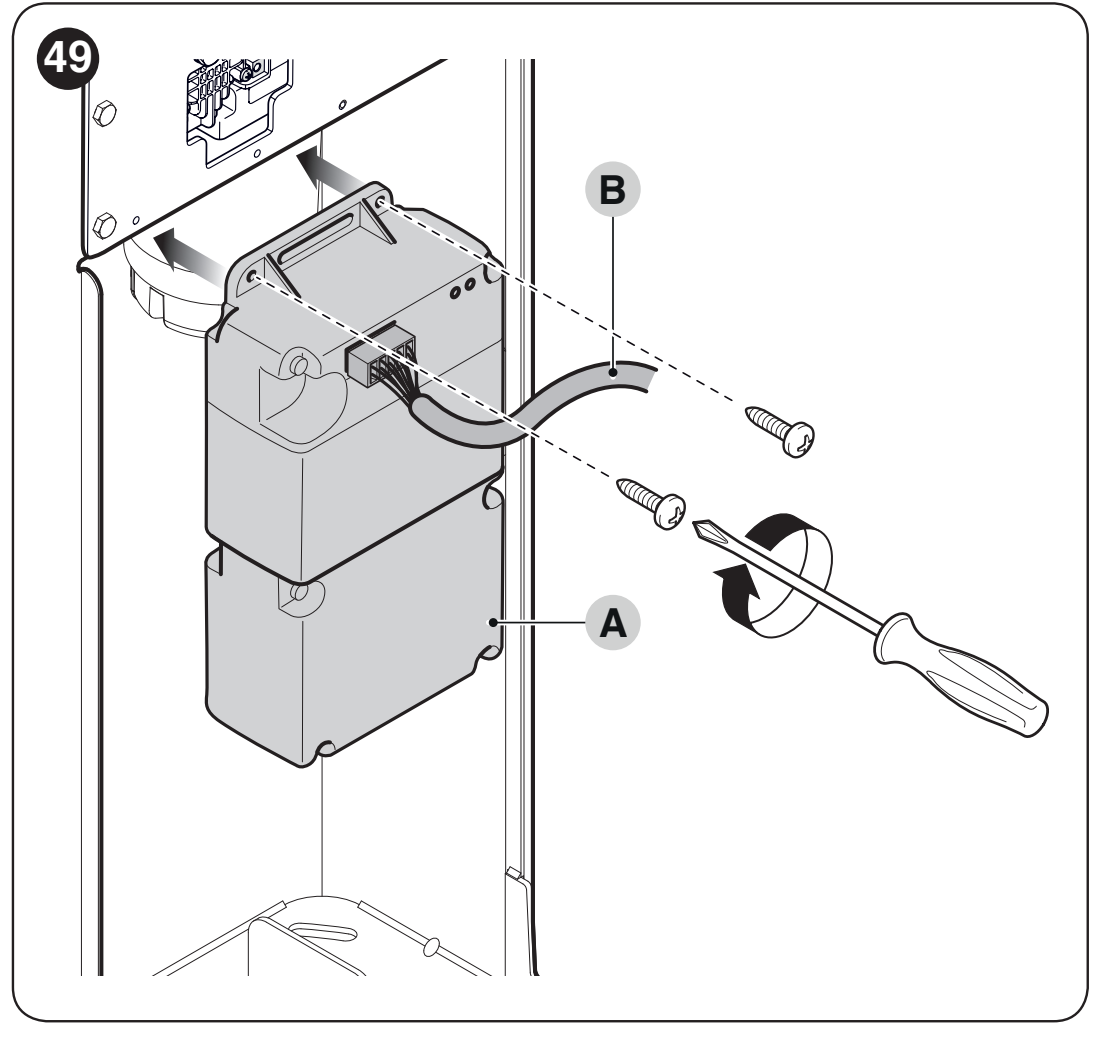

Back-up  | Oplaadbare accu, 24 V. Wordt aangesloten nadat de slagboom is ingesteld; het aantal bewegingen is afhankelijk van de lading en de uitrusting. | |

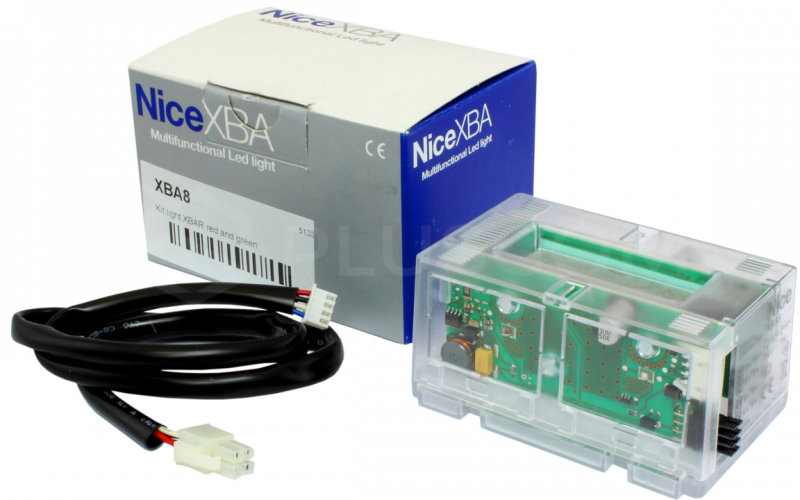

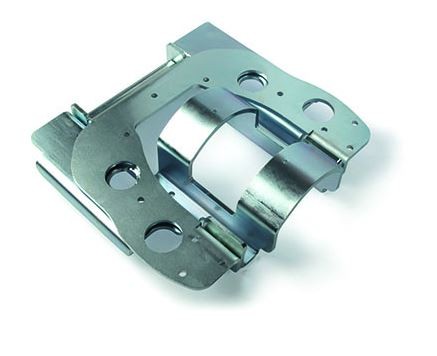

Zwaailamp in de behuizing  | Geeft beweging en diagnose aan; eigen aansluiting INTERNAL LIGHT. | |
Verkeerslicht in de behuizing  | Regelt de doorgang volgens de geprogrammeerde modus INTERNAL LIGHT. | |
Opklapbare beugel  | Hiermee kan de arm handmatig opzij worden geklapt. Het opklappen gebeurt handmatig; niet te verwarren met scharnier XBA11. | |
Knikscharnier  | Voor een laag plafond met de juiste XBA15-arm; toepassingsbereik 1 950–2 400 mm, afhankelijk van de geometrie van de accessoires. | |

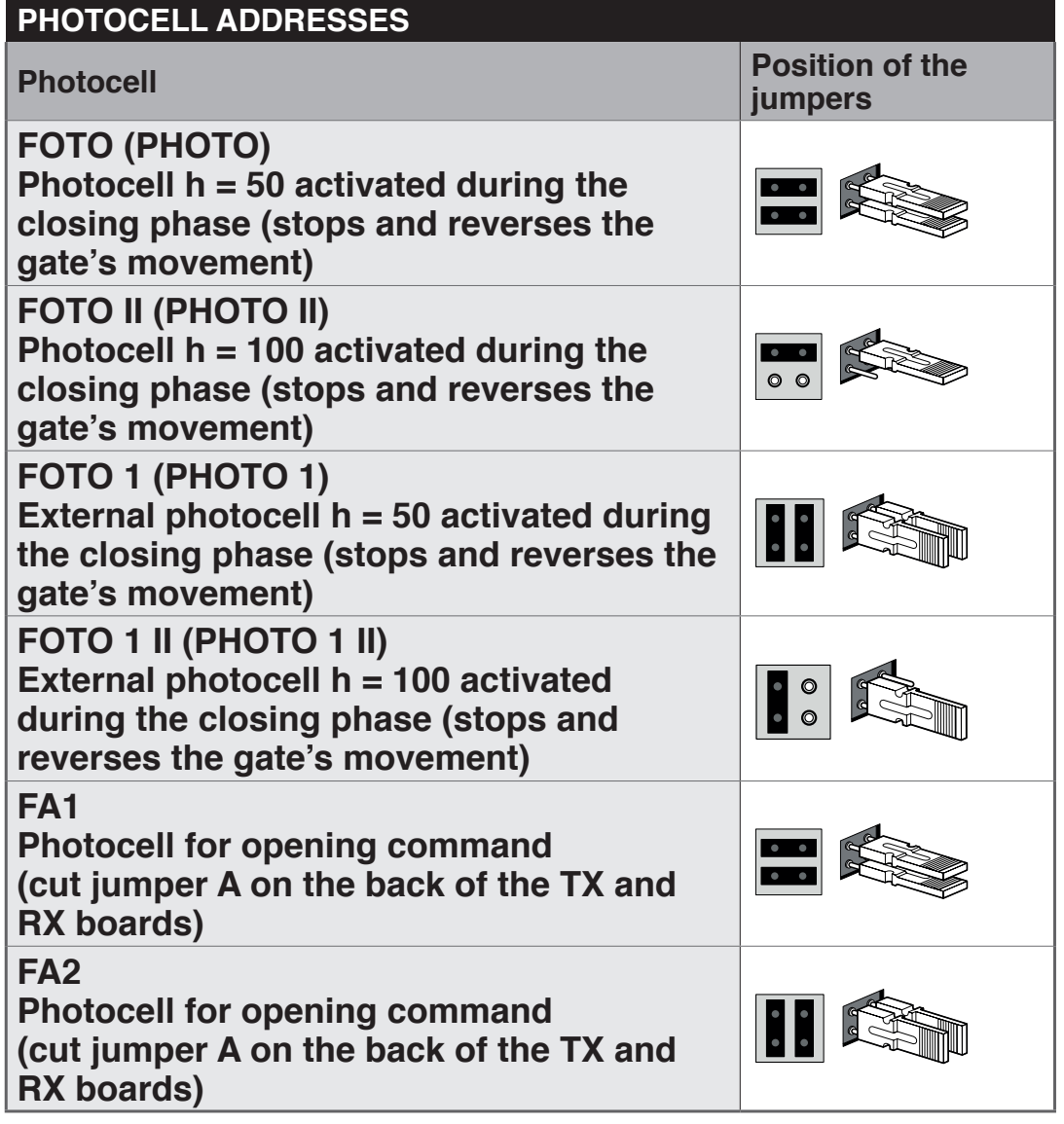

Fotocellen | Tweedraads BlueBUS; herhaal na wijziging van de aansluiting de Set 1. | |

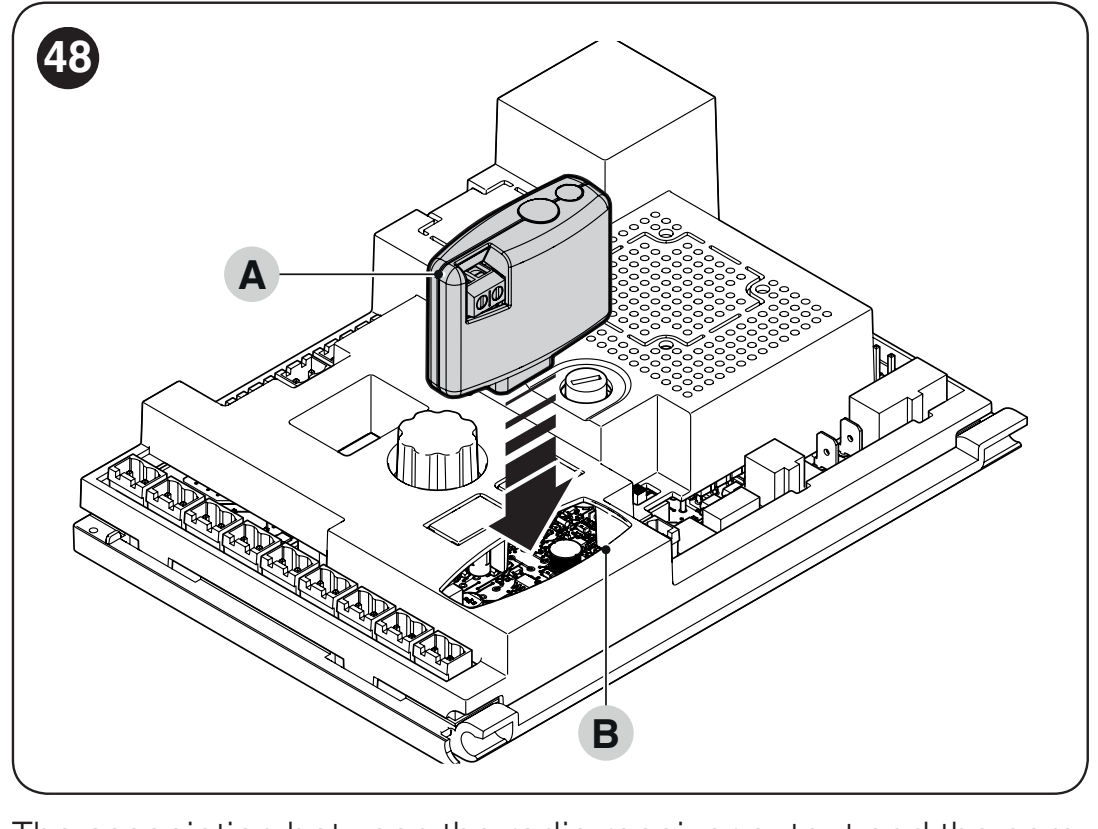

Afstandsbediening | Insteekontvanger SM en afstandsbediening met ondersteunde codering. Controleer bij bestelling welke onderdelen de set bevat. | |
Besturingsprint | Vervangende print van de huidige generatie; geen extra externe besturingseenheid vereist voor een afzonderlijke slagboom. | |
Service en instelling | BUS T4 voor diagnose en serviceteller. | |
Zonnevoeding | Alternatieve voedingsbron in plaats van het elektriciteitsnet; sluit bij deze bedrading niet tegelijkertijd 230 V aan. |
Montage van de behuizing en arm
Montage, aansluiting op het elektriciteitsnet en inbedrijfstelling moeten worden uitgevoerd door een gekwalificeerde technicus. Koppel vóór werkzaamheden zowel de netvoeding als de back-upaccu los. Controleer of de ondergrond stevig is, de afwatering goed is, er ruimte is voor de volledige arm en de ontgrendeling veilig toegankelijk is.

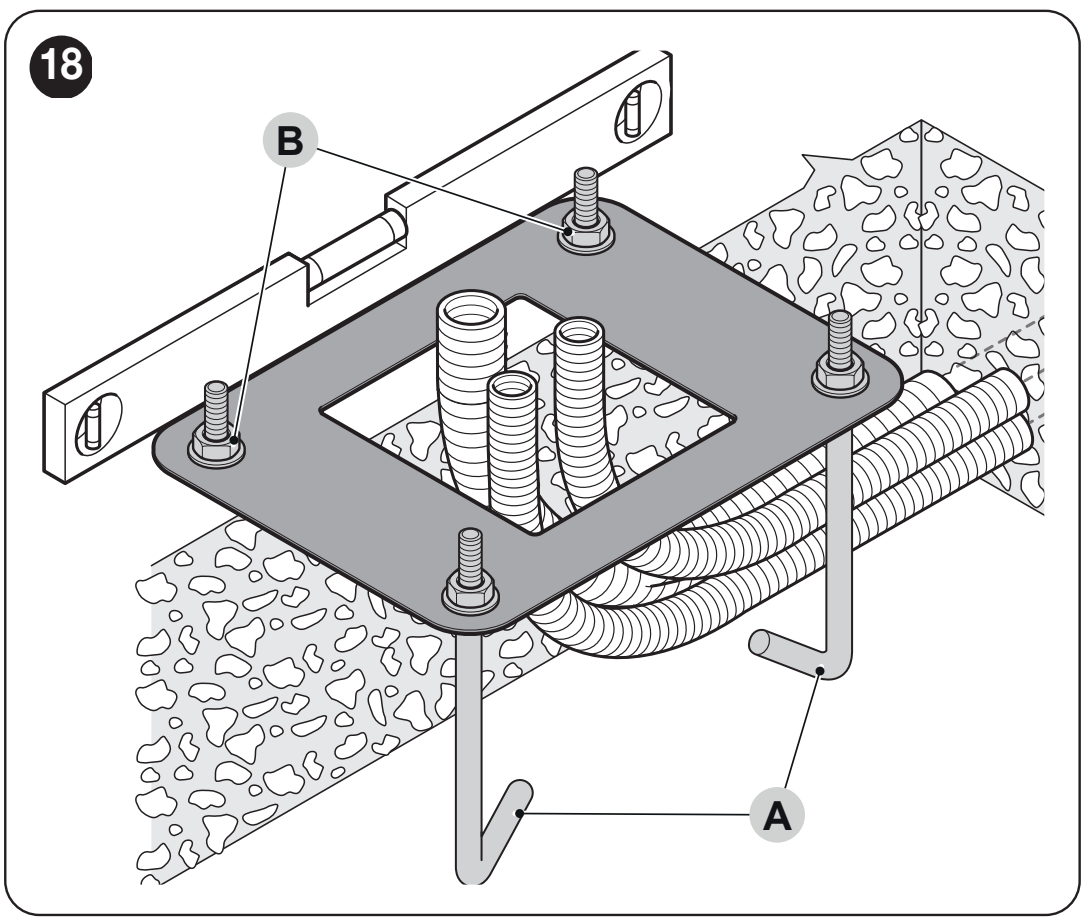

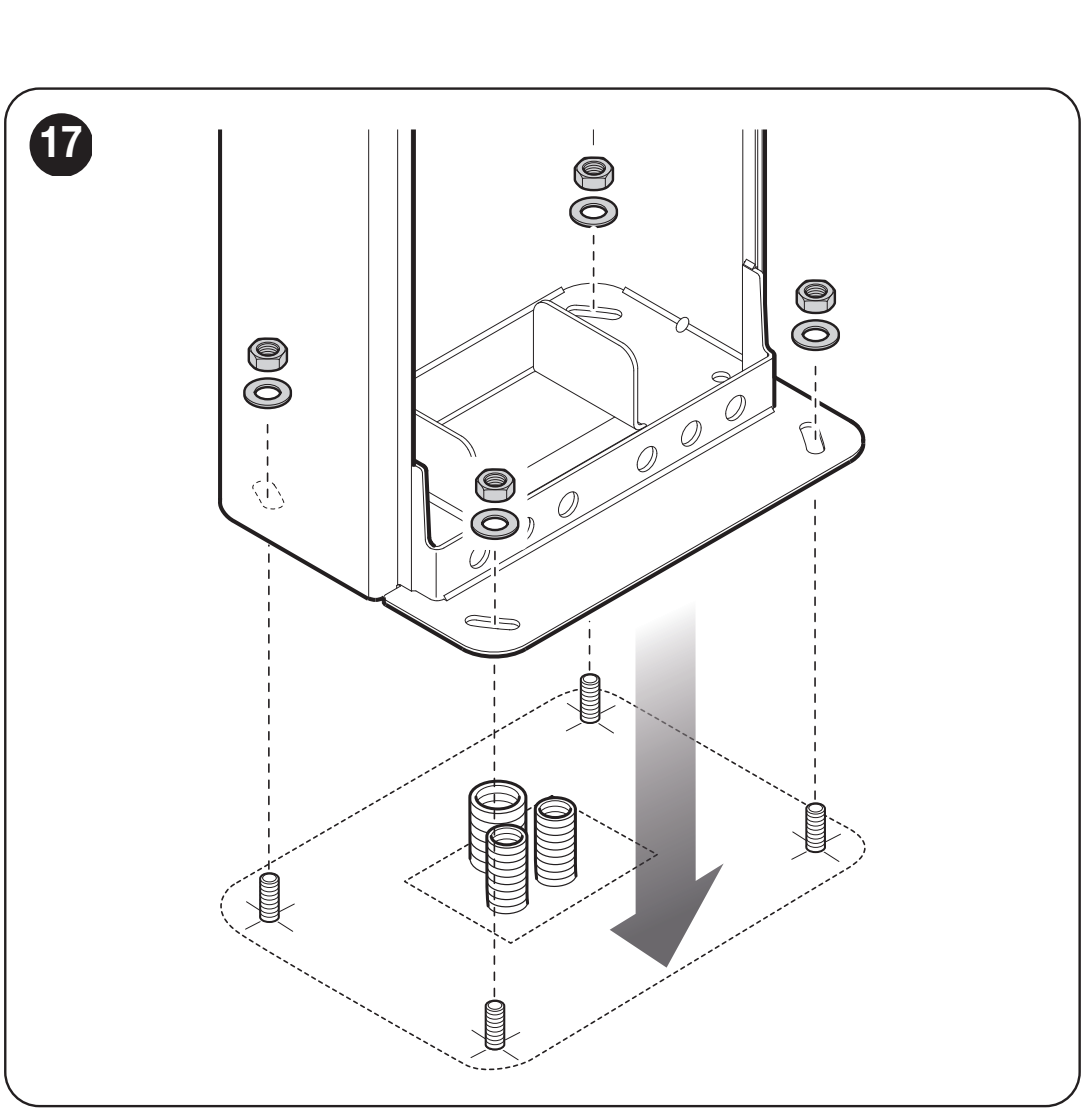

Fundatieplaat en verankering
Markeer bij een geschikte bestaande fundering vier gaten volgens de behuizing en kies ankers die geschikt zijn voor de ondergrond. Bereid bij een nieuwe fundering de mantelbuis, de vier meegeleverde ankerbouten en een horizontaal geplaatste fundatieplaat voor, parallel aan de arm.
| Controle van de ondergrond | Vereiste |
|---|---|
| Betonnen fundering | Gewapend beton, minimaal 0,15 m dik en met een volume van meer dan 0,2 m³. De technicus bepaalt de afmetingen van de fundering op basis van de plaatselijke omstandigheden. |
| Ankers voor beton | 4 ankers met 12 MA-schroeven (M12), elk met een trekweerstand van minimaal circa 3,9 kN. |
| Ander dragend materiaal | Controleer de sterkte van de ondergrond en de vier verankeringspunten voor een belasting van ten minste circa 9,8 kN. |
| Plaatsing | Plaat horizontaal en gelijk met het oppervlak; bevestig de behuizing pas nadat het beton volledig is uitgehard. |
De arm bevestigen en monteren

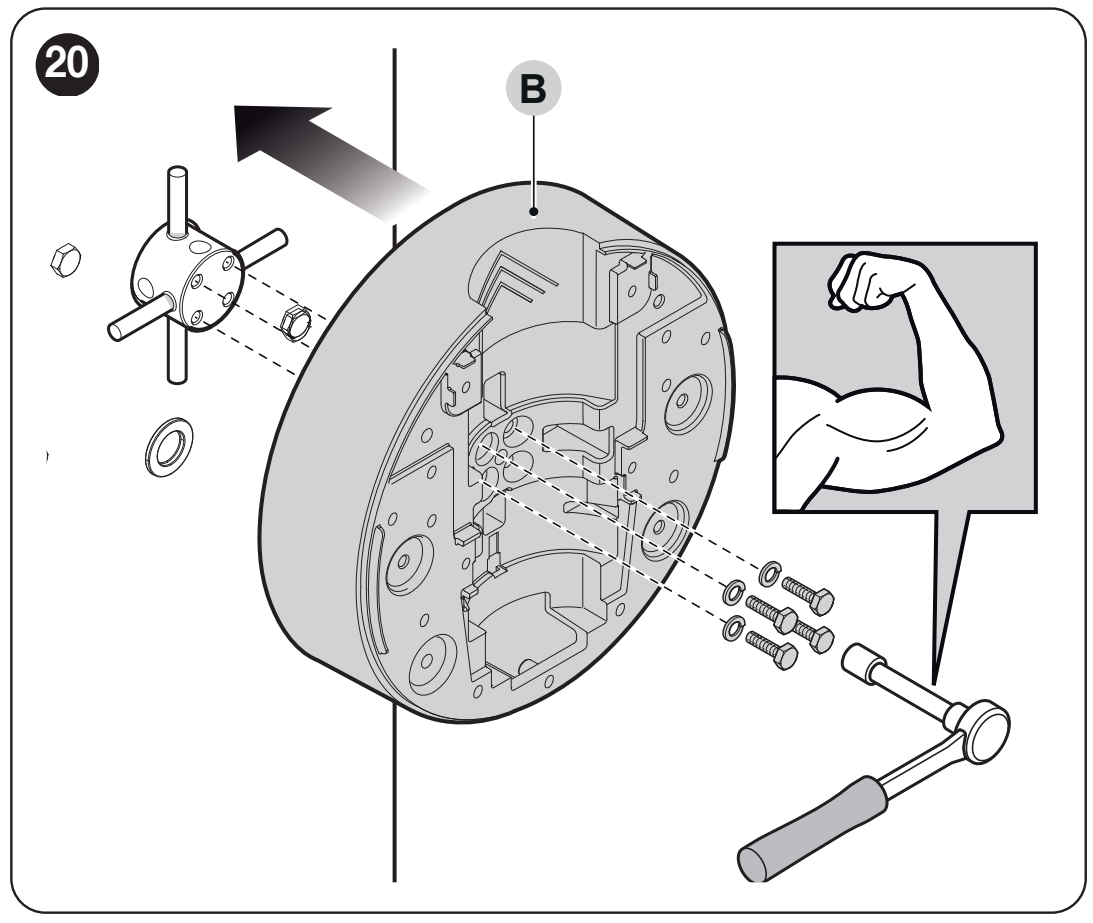

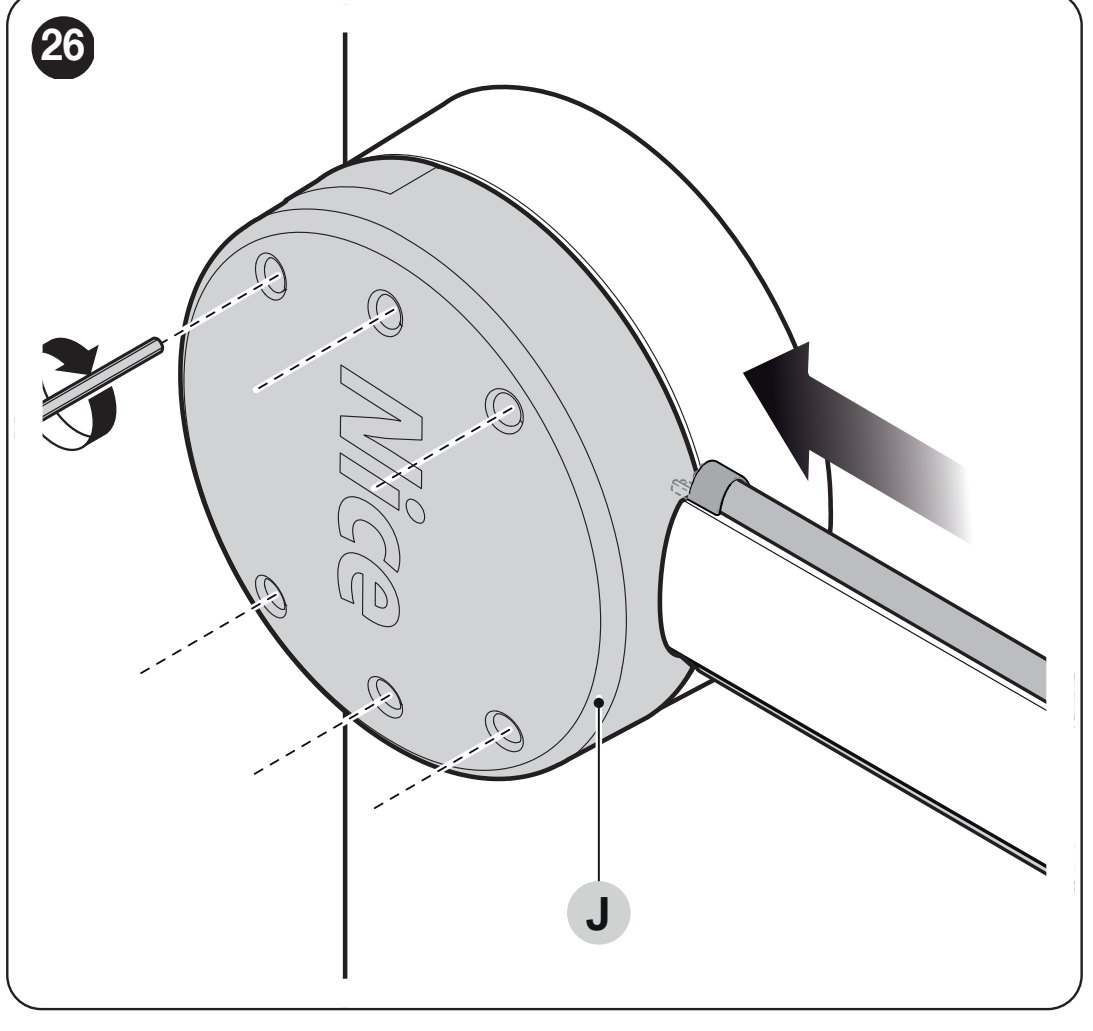

- Steek de twee daarvoor bestemde pennen in de uitgaande as. Plaats de houder in de positie voor de verticale arm, en bevestig hem met bouten en veerringen.
- Plaats de afdekking met zes schroeven op de houder; draai ze voorlopig niet helemaal vast.
- Steek het meegeleverde verbindingsstuk in het uiteinde van de juiste aluminium arm en borg het met een schroef.
- Plaats de beschermrubber met de bijbehorende verbindingsstukken in de groeven, en monteer de eindkap en de rubberafdekkingen.
- Schuif de complete arm tot aan de aanslag in de houder en draai alle zes schroeven stevig vast.
- Monteer de gekozen uitrusting en voltooi pas daarna de afstelling van de veer, de balancering en het inleerproces.
Montage van de slagboom links of rechts

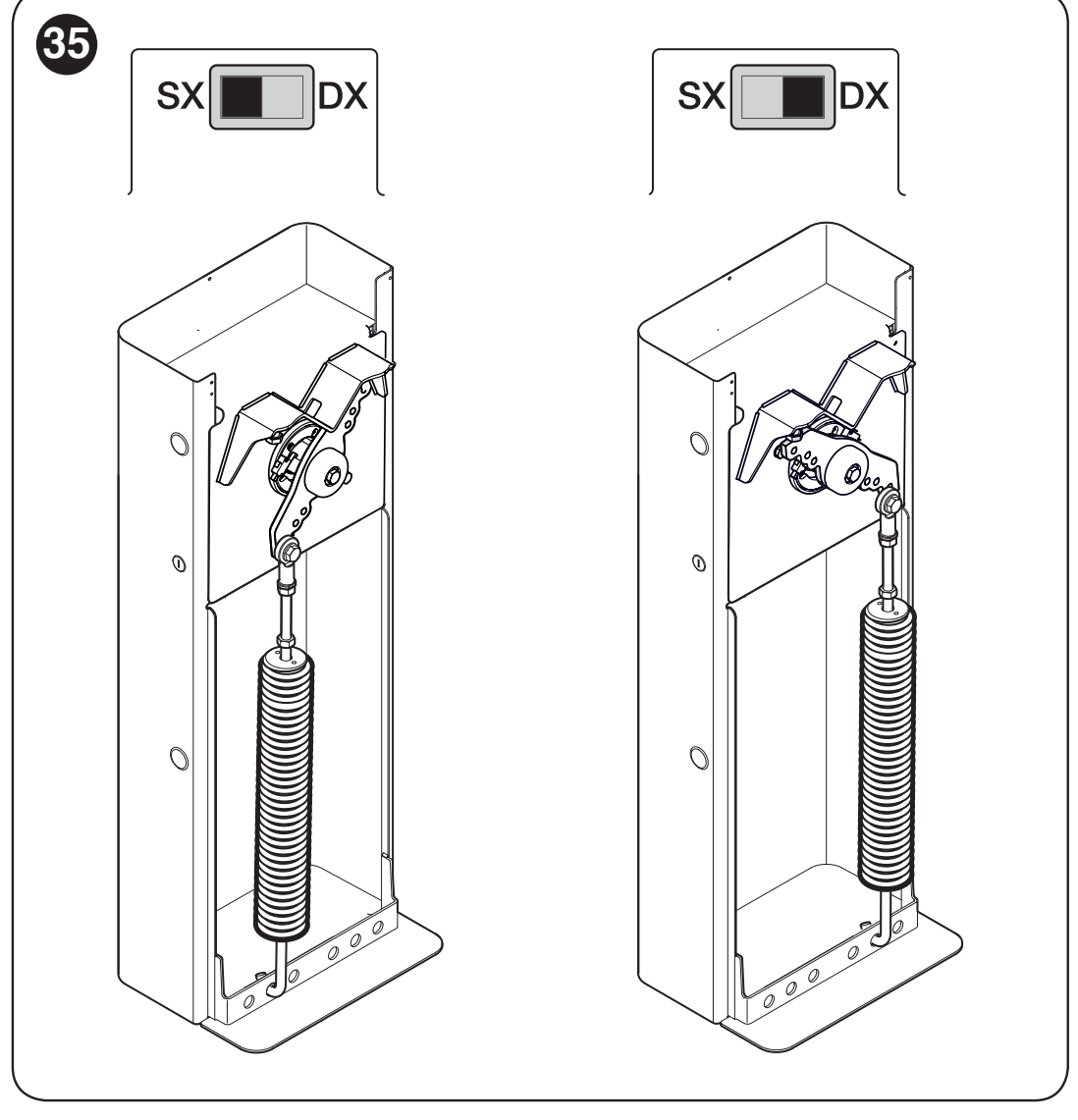

De kant waaraan de veer is bevestigd, moet overeenkomen met de stand van de richtingsschakelaar op de printplaat. RH/DX is voor de veer aan de rechterkant van de balanceerhendel, LH/SX voor de veer aan de linkerkant. De mechanische opstelling mag alleen door een technicus worden gewijzigd, nadat de veer veilig is ontspannen; alleen de schakelaar omzetten terwijl de mechanische opstelling ongewijzigd blijft, is niet voldoende.
De veer bevestigen en de arm balanceren

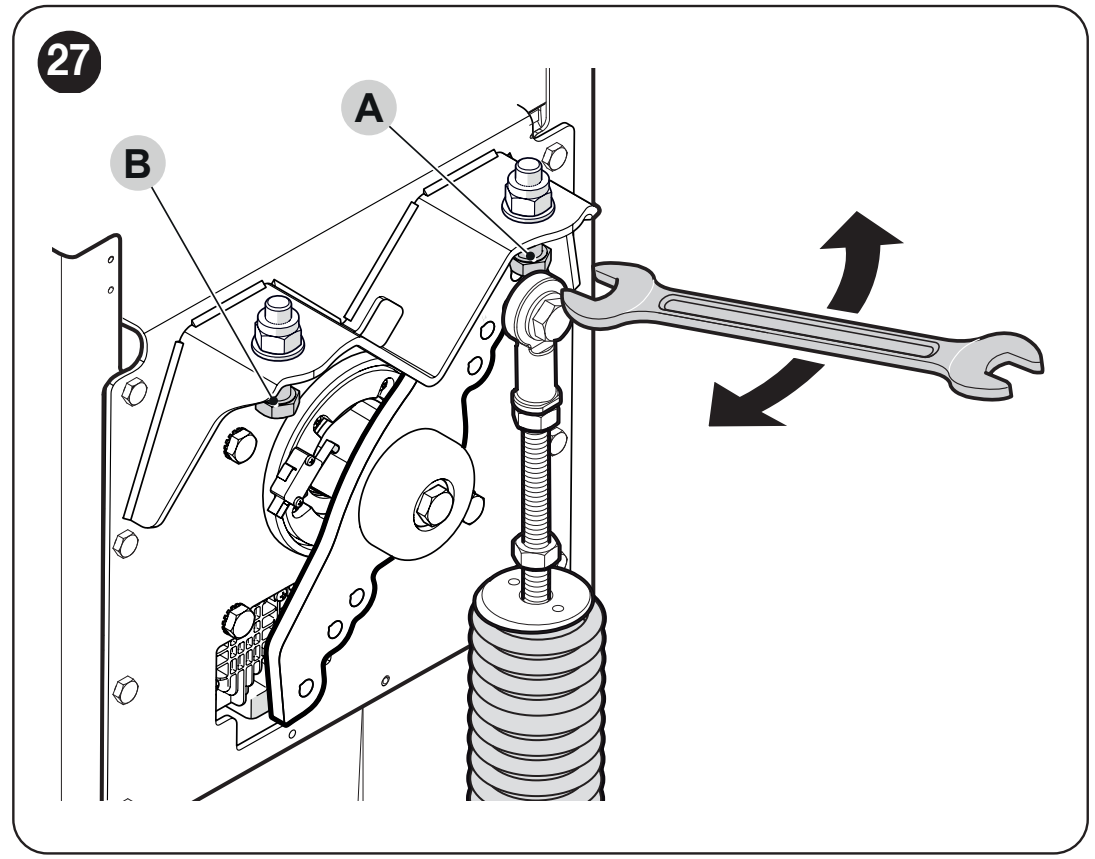

Stel de veer af op basis van de werkelijke lengte en het gewicht van de uitgeruste arm. Kies voor de basisuitvoering de juiste model- en lengtekolom in deel A. Het bovenste gat wordt aangeduid met de letter A/B/C en het onderste gat met het cijfer 1/2/3. De positie kan niet uitsluitend op basis van de setnaam worden bepaald.

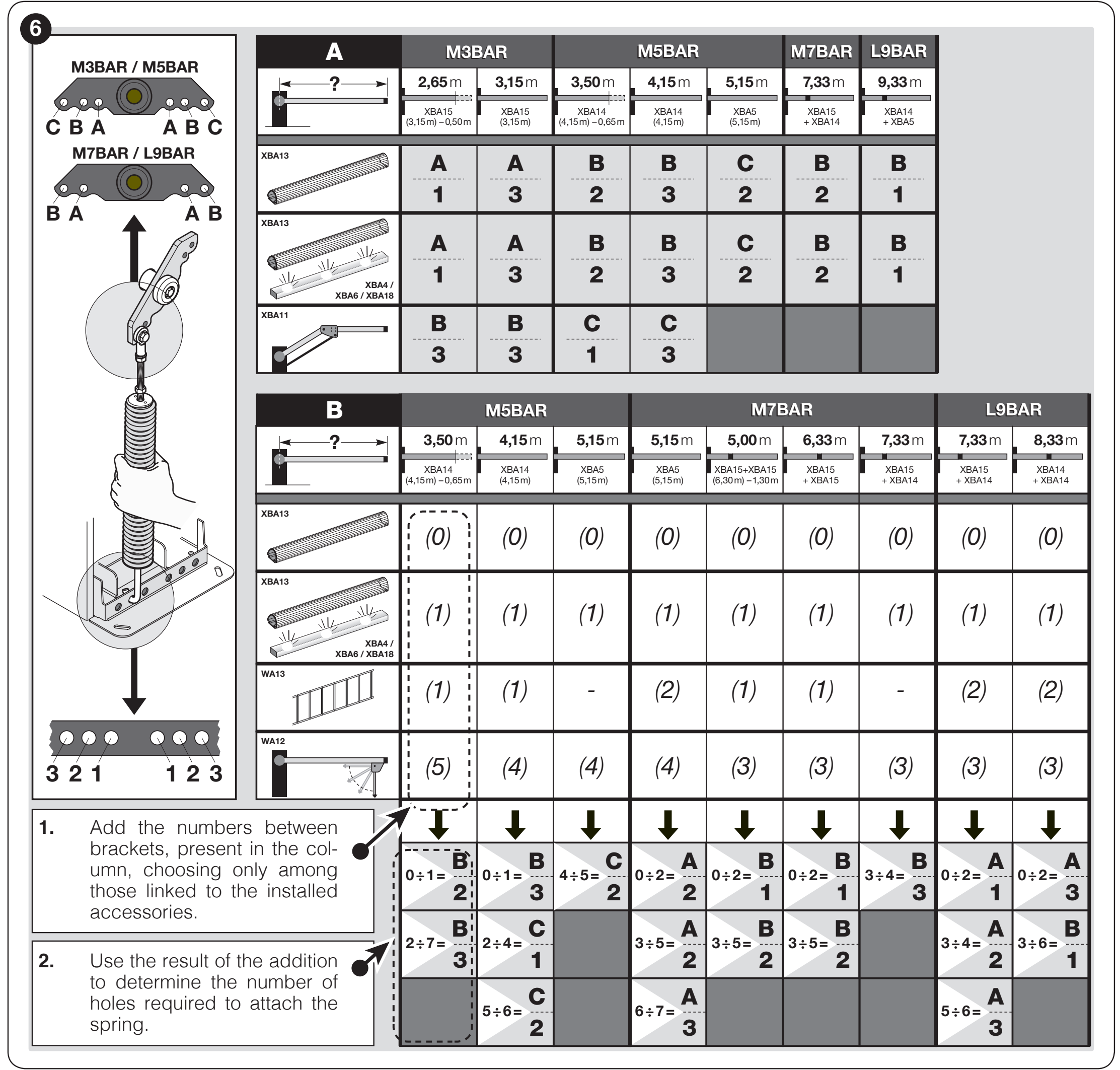

Gebruik bij meerdere accessoires de betreffende M5BAR-kolom in deel B: tel de indexen van de gemonteerde uitrusting bij elkaar op en kies op basis van de som de bevestigingspositie van de veer. Een streepje betekent dat de combinatie niet is toegestaan. Voeg daarom bij de XBA5 van 5,15 m geen WA13 toe zonder een individueel bevestigde oplossing.
| M5BAR met beschermrubber | Veerbevestiging |
|---|---|
| XBA14 ingekort tot 3,50 m | B / 2 |
| XBA14 met een lengte van 4,15 m | B / 3 |
| XBA5 met een lengte van 5,15 m | C / 2 |
Gebruik de tabel alleen als de afgebeelde houder, veer en plaatsing van de gaten overeenkomen. Volg bij een afwijkende mechanische uitvoering de handleiding die bij de betreffende slagboom is geleverd.
De voorbeelden gelden voor de vermelde configuratie. Raadpleeg bij aanvullende accessoires de tabel en niet het basisvoorbeeld. Voordat de veer wordt verplaatst of vervangen, moet een technicus de voorspanning veilig ontspannen en de arm borgen.

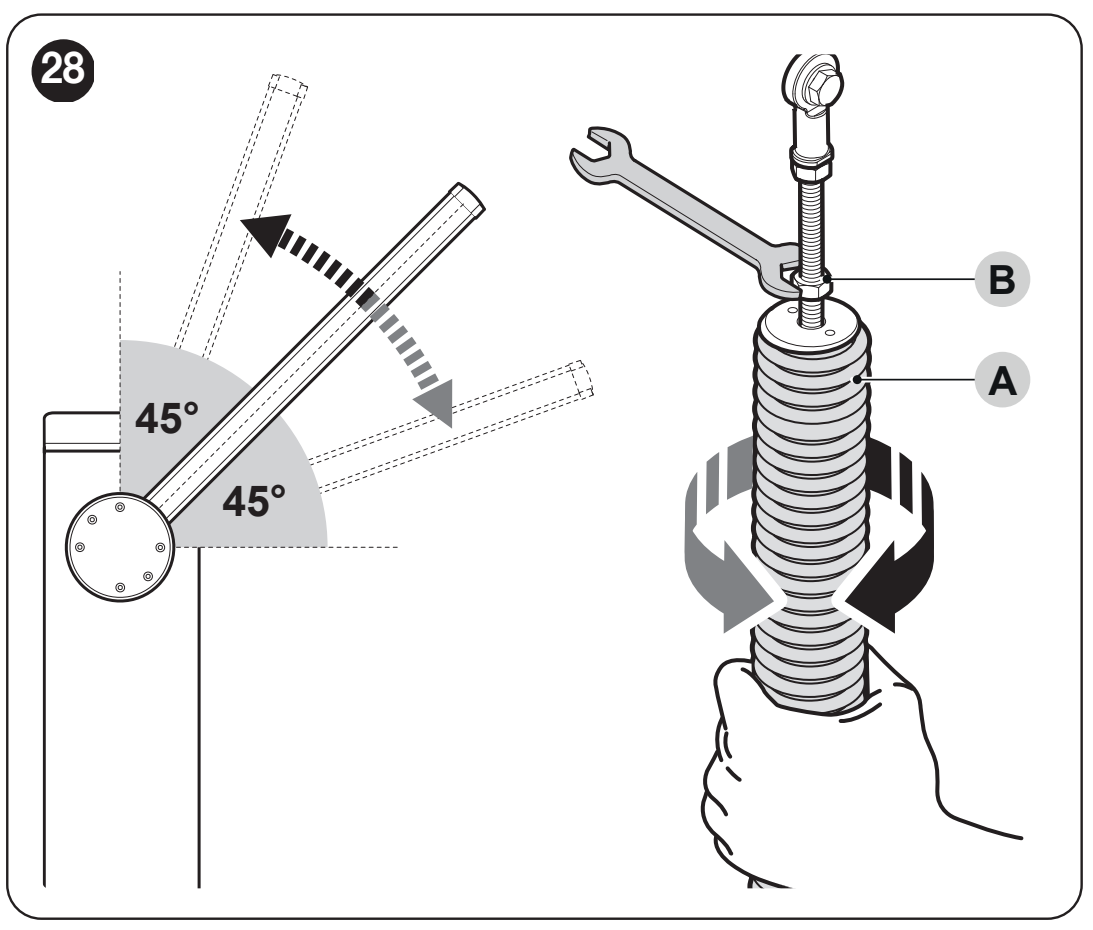

De balans controleren bij 45°, 20° en 70°
- Koppel de netvoeding en de back-upaccu los en ontgrendel de aandrijving met de sleutel. Houd de arm stevig vast en zet hem ongeveer op 45°.
- Als de arm omhoog beweegt, verlaagt u de voorspanning door de veer te draaien met de klok mee. Als de arm omlaag beweegt, verhoogt u de voorspanning door de veer te draaien tegen de klok in.
- Herhaal de controle ongeveer bij 20° en 70°. De arm mag niet duidelijk uit zichzelf bewegen.
- Controleer of de veer gelijkmatig is geplaatst en borg deze tegen verdraaien met moer B zoals afgebeeld. Controleer of alles stevig is geborgd en vergrendel de aandrijving.
Bij ontgrendelde motor mag de kracht die nodig is om de M5BAR-arm met de hand te bewegen, bij openen noch sluiten en in geen enkele positie meer bedragen dan ongeveer 35 N. Dit is de maximaal toegestane onbalans. Meet de kracht loodrecht op de arm, op 1 m van de draa-as; deze kracht wordt niet gebruikt om de slagkracht van de motor in te stellen.
Mechanische aanslagen
Ontgrendel de aandrijving en beweeg de arm met de hand over het volledige traject. Stel met de aanslagschroeven de horizontale gesloten en verticale open stand in en draai daarna de borgmoeren vast. Voer vervolgens de positie-inleerprocedure Set 2. Elektronisch inleren vervangt niet de correcte afstelling van de mechanische aanslagen.
Bekabeling en scheiding van de voeding
Sluit de 230V-netkabel aan op de netklemmen L/N en sluit de beschermingsleiding aan volgens de originele installatie. Zet de kabel vast met de wartel en de trekontlasting. Sluit geen 230 V aan op de commando-ingangen of BlueBUS. Verwissel de motorkringen en accessoirecircuits niet.
| Bekabeling | Doorsnede en lengte |
|---|---|
| Netvoeding 230 V | 3 × 1,5 mm² tot 30 m; bij grotere lengte 3 × 2,5 mm² en een passende aarding. |
| BlueBUS | 2 × 0,5 mm² tot 20 m; tot 40 m 2 × 1 mm² gebruiken. |
| Sleutelschakelaar | 2 kabels van 2 × 0,25 mm² tot 30 m; kunnen worden vervangen door één kabel van 4 × 0,5 mm². |
| OPEN / CLOSE | 2 × 0,25 mm² tot 30 m voor elke ingang. |
| Waarschuwingslamp / indicator | 2 × 0,5 mm² tot 30 m; de spanning van het apparaat moet overeenkomen met de uitgangsinstelling. |
| Master–Slave | 2 × 1 mm² tot 20 m. |
| Antenne | RG58-coaxkabel, maximaal 15 m; aanbevolen lengte minder dan 5 m. |

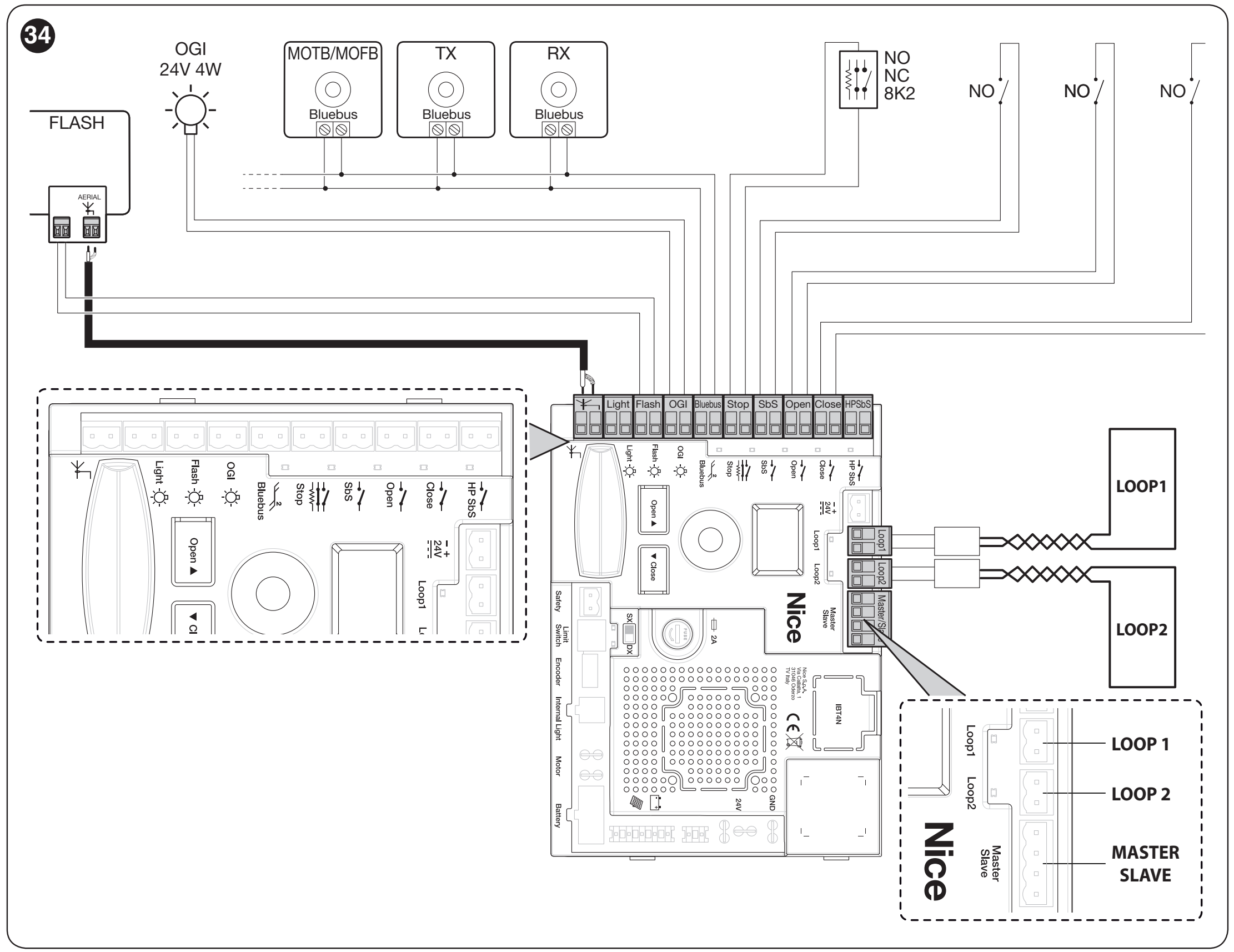

Besturingseenheid BCU1 R10: schema en klemmen
Koppel vóór het aansluiten de netvoeding en de accu los. De klemmenstroken zijn afneembaar; sluit de draden aan volgens de markeringen op de printplaat zelf. Het volgende schema hoort bij de besturing met display en draaiknop.
| Klem / connector | Wat hierop wordt aangesloten |
|---|---|
| FLASH | Waarschuwingslamp, standaard 12 V DC, max. 21 W. OU2 wijzigt zowel de functie als de spanning; controleer de huidige instelling voordat u iets aansluit. |
| LIGHT | Armlampjes, standaardcircuit 24 V DC, max. 10 W; functie OU1. |
| OGI | Slagboomindicator 24 V DC, max. 10 W; het gedrag wordt bepaald door OU3. |
| 24 V DC (+ / −) | Afzonderlijke voeding voor compatibele accessoires: juiste polariteit van de aansluitingen, tolerantie −30 % / +10 %, maximaal 500 mA in totaal. |
| BlueBUS | Tweedraads voeding en communicatie voor compatibele accessoires, zonder polariteit. |
| STOP | NO- of NC-contact of weerstand van 8,2 kΩ, zonder polariteit +/−; het type wordt herkend tijdens het inleren. Een daaropvolgende statuswijziging stopt de manoeuvre. |
| SbS / OPEN / CLOSE | Potentiaalvrije NO-schakelcontacten, zonder polariteit, voor stapbediening, openen of sluiten. De toewijzing van In1–In3 kan worden gewijzigd. |
| HP SbS | Potentiaalvrije NO-ingang zonder polariteit, met hoge prioriteit; standaard In4 = 6. |
| LOOP1 / LOOP2 | Potentiaalvrij NO-contact van de uitgang van een externe detector, zonder polariteit. De detector heeft een afzonderlijke voeding nodig die overeenkomt met zijn specificaties; de lus zelf wordt niet op deze ingangen aangesloten. |

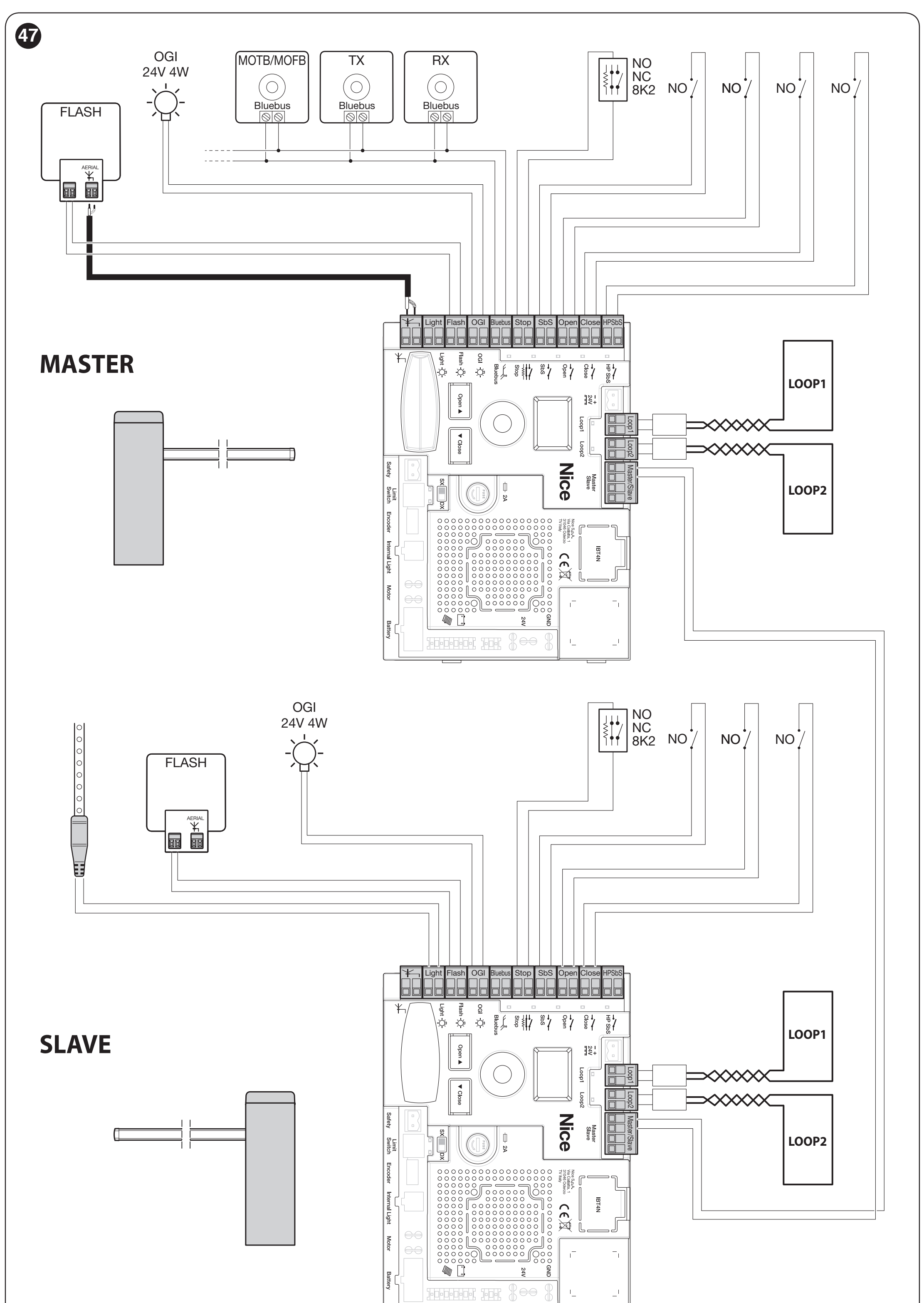

| MASTER–SLAVE | Communicatie tussen twee tegenover elkaar geplaatste slagbomen; behoud de verbinding 1–1 en 2–2. |
| SAFETY | NC-veiligheidscontact van de opklapbare slagboomarm, afhankelijk van de gebruikte uitrusting. |
| INTERNAL LIGHT | Eigen connector voor XBA7 of XBA8, functie OU4. |
| ANTENNA / SM | Antenne: middenader en afscherming aansluiten volgens het schema; geen voeding +/−. SM is de eigen aansluiting voor een compatibele ontvanger; sluit hier geen externe voeding van 24 V op aan. |

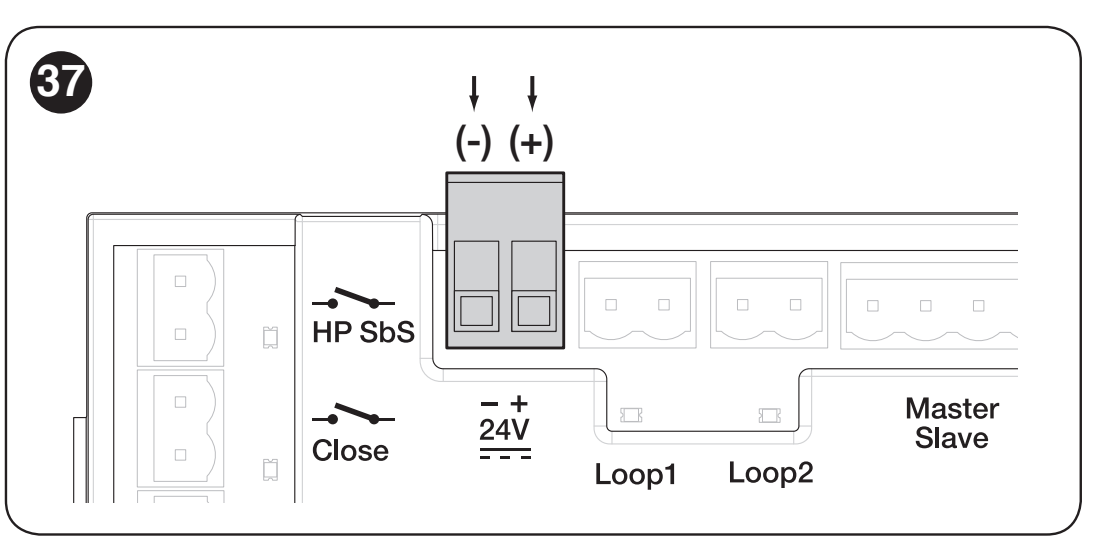

Accessoirevoeding 24 V DC: plus en min
Gebruik voor de voeding van een compatibele externe ontvanger of de verlichting van een sleutelschakelaar het afzonderlijke tweepolige aansluitblok van 24 V bij HP SbS en LOOP1. Levert 24 V DC, tolerantie −30 % / +10 %, maximaal 500 mA in totaal voor alle apparaten die via deze uitgang worden gevoed. Controleer de spanning, polariteit en totale stroomafname.
Gezien zoals op de afbeelding hieronder, zit de min (−) links en de plus (+) rechts. Deze volgorde geldt voor het afgebeelde aansluitblok van 24 V; pas deze niet automatisch toe op een andere connector.
| Aansluiting BCU1 R10 | Aansluiting van accessoires |
|---|---|
| 24 V: min (−) | Linker pool op de afbeelding → voedingsaansluiting − / 0 V / GND van het apparaat, afhankelijk van de aanduiding bij de voedingsingang. |
| 24 V: plus (+) | Rechter pool op de afbeelding → voedingsaansluiting + / +24 V van het apparaat dat geschikt is voor dit spanningsbereik. |
| Besturingscontact | Als een apparaat de slagboom met een relaisuitgang bestuurt, sluit dan de COM en NO aan op de twee aansluitingen van de gekozen ingang SbS, OPEN of CLOSE. Dit is een potentiaalvrij contact zonder polariteit, gescheiden van de voeding +/−. Sluit geen voedingsspanning aan op de ingang. |
BlueBUS heeft geen polariteit +/−: sluit beide BlueBUS-polen van zowel TX als RX van de fotocel parallel aan op de twee BlueBUS-polen van de besturingsprint. EPMB-fotocellen worden niet aangesloten op een afzonderlijke hulpuitgang van 24 V. Gebruik de aansluitingen STOP, LOOP1/LOOP2 en de besturingsingangen volgens het type contact; deze zijn geen voedingsuitgang voor accessoires.
Controleer bij het testen ook het gedrag van de aangesloten apparaten in de gekozen stand-bymodus. In deze modus schakelt de besturingsprint sommige circuits uit; test de beschikbaarheid van de benodigde besturing en veiligheidsfuncties in de volledige installatie.
BlueBUS-fotocellen en STOP-ingang

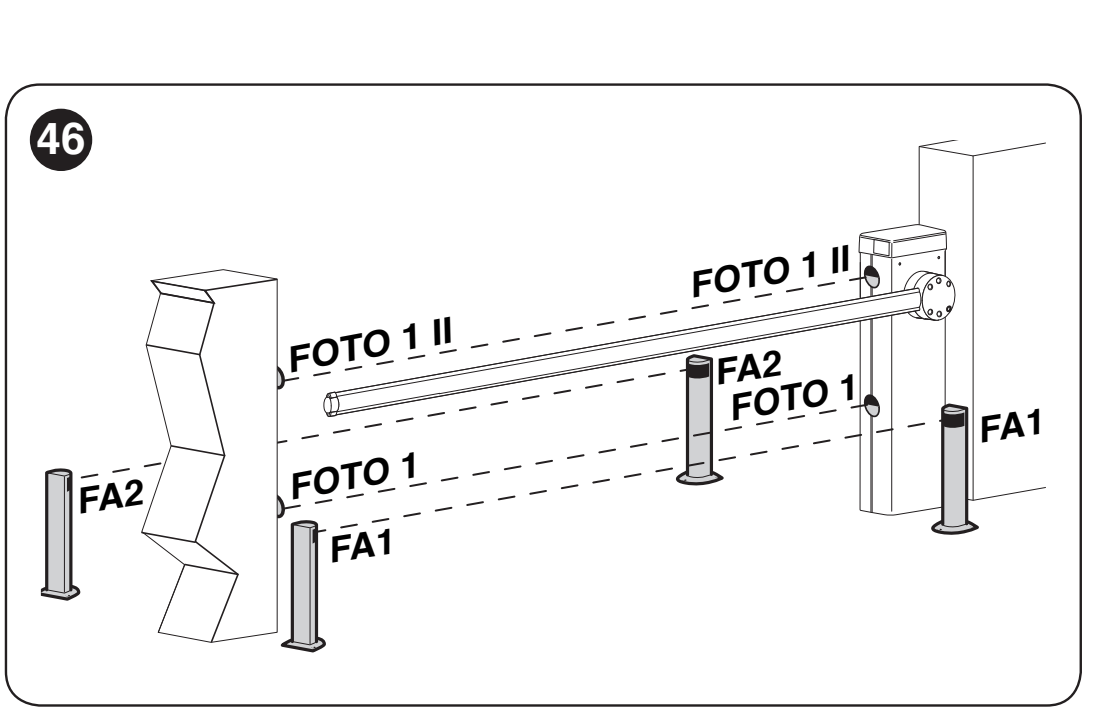

EPMB-fotocellen worden parallel aangesloten op de twee BlueBUS-draden. TX en RX van één paar moeten hetzelfde adres hebben; een extra paar heeft een ander adres nodig. Gebruik voor de beveiliging van de doorgang de adressen FOTO, FOTO II, FOTO 1 of FOTO 1 II, afhankelijk van de positie en functie. FA1/FA2 zijn besturingsadressen voor openen en vervangen de veiligheidsfunctie van de fotocellen niet.
Voer na het toevoegen of verwijderen van fotocellen of na een wijziging aan STOP Set 1 uit en voer een nieuwe test van de veiligheidsfuncties uit. Schakel STOP niet uit door een storing te overbruggen; bij het aansluiten van meerdere veiligheidsvoorzieningen moet rekening worden gehouden met het type en de bewaking ervan.
Verlichting, zwaailicht en verkeerslicht
XBA4 / XBA6 worden volgens de eigen handleiding in de sleuf van de slagboomarm gemonteerd. XBA7 en XBA8 worden aangesloten op INTERNAL LIGHT. Controleer vóór elke wijziging van OU1–OU4 de spanning en het maximale opgenomen vermogen van de uitgang. Verwar de connector voor het verkeerslicht niet met de aansluiting voor een gewone externe zwaailamp.
FLASH, LIGHT en OGI zijn afzonderlijk aangestuurde uitgangen. De volgorde van de +/−-aansluitingen van het aansluitblok van 24 V hierboven bepaalt hun polariteit niet. Houd bij leds en andere gepolariseerde apparaten rekening met de aanduiding van de betreffende uitgang op de besturingsprint en met de aansluiting van het accessoire; de volgorde van de polen wordt in dit schema niet aangegeven. Sluit XBA7/XBA8 met de meegeleverde connector aan op INTERNAL LIGHT en PS224 met de eigen connector op BATTERY, niet op de hulpuitgang van 24 V.
Eerste ingebruikname en inleren
Vóór het inschakelen moet de slagboomarm met alle uitrusting gemonteerd, uitgebalanceerd en geborgd zijn. Controleer de eindaanslagen, de richtingsschakelaar, de veiligheidsvoorzieningen en of de doorgang vrij is. Na aansluiting op het elektriciteitsnet moeten het display en de leds van de fotocellen oplichten; bij de standaardinstelling mag het zwaailicht niet branden als er geen manoeuvre plaatsvindt.
1. Set → 1: BlueBUS en STOP inleren
- Zoek met de draaiknop Set.
- Druk de draaiknop kort in, selecteer de waarde 1 en bevestig opnieuw door de knop in te drukken.
- De besturing herkent de aangesloten apparaten en het type STOP-ingang. Voer het inleren ook uit als er geen accessoires zijn aangesloten.
Blijft fout E01 optreden, controleer dan de aansluiting en compatibiliteit; het probleem verdwijnt niet door het inleren zonder de oorzaak weg te nemen te herhalen.
2. Set → 2: mechanische posities inleren
- Ontgrendel de motor, zet de slagboomarm met de hand ongeveer op 45° en vergrendel de overbrenging.
- Selecteer op de draaiknop Set → 2 en bevestig.
- Laat de besturing het volledige traject inleren. De balanceerarm moet de ingestelde mechanische eindaanslagen bereiken.
- Als de eindaanslagen niet worden bereikt, stop dan het inleren door op de draaiknop te drukken, stel de mechaniek af en begin opnieuw. Na elke onderbreking wordt de procedure vanaf het begin herhaald.
Menu 8.8.8. start het snelle gezamenlijke inleren van apparaten en posities. Stel ook bij deze optie de arm eerst handmatig ongeveer in op 45° en vergrendel de overbrenging. De bewegingsruimte moet vrij blijven. Het inleren van apparaten en posities slaat de knoppen van de afstandsbediening niet op.
3. Controle van beweging en veiligheid
Voer met de knoppen OPEN en CLOSE enkele volledige manoeuvres uit. De arm moet vóór de aanslagen afremmen; hij mag niet blijven haken, plotseling omlaagvallen of sterk trillen. Test elk paar fotocellen, STOP, de ontgrendeling, een stroomstoring en eventueel de Master–Slave-configuratie.
De technicus moet ook controleren of de arm een persoon kan optillen: de test wordt uitgevoerd met een belasting van 20 kg halverwege de arm en bij het openen mag de arm niet meer dan 50 cm boven de gesloten positie omhoogkomen. Meet de botskracht volgens de eisen voor de betreffende installatie; fotocellen of een verlaging van de kracht vervangen op zichzelf geen volledige risicobeoordeling.
BCU1 R10 programmeren met de draaischakelaar

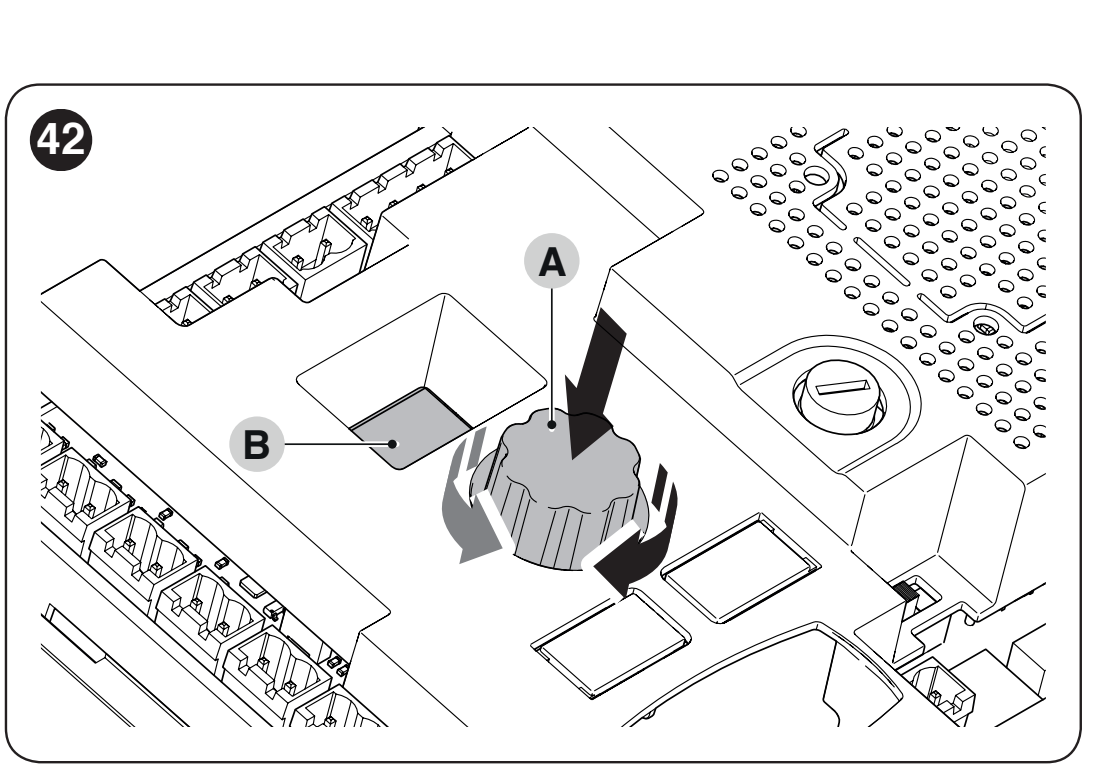

De besturing wordt ingesteld met een draaischakelaar en een display met drie cijfers. Noteer vóór een wijziging de oorspronkelijke waarde; wijzigingen aan kracht, snelheid en veiligheidsfuncties vereisen een nieuwe test van de slagboom.
- Draai de schakelaar in beide richtingen om de parametercode te selecteren.
- Druk kort in en laat los. De opgeslagen waarde wordt weergegeven; het display brandt continu.
- Draai de schakelaar om een nieuwe waarde te selecteren. Tijdens het selecteren knippert het display.
- Druk in en laat los om de waarde te bevestigen. De besturing keert terug naar de parameterselectie.
De optie ESC beëindigt de wijziging zonder op te slaan. De weergave --- betekent dat de configuratie via OVIEW is ingesteld; het is geen extra selecteerbare waarde. In de tabellen is de bevestigde fabrieksinstelling vetgedrukt; op de daadwerkelijke printplaat kunnen tijdens de montage waarden zijn gewijzigd.
Bedrijfsfuncties F01–F09
| Parameter en doel | Waarden en werking |
|---|---|
| F01 – Automatisch sluiten Geldt na volledig openen. | OFF – halfautomatische werking: sluiten via een commando (fabrieksinstelling) On – sluiten na tijd t01 |
| F02 – Sluiten na fotocel Na het vrijgeven van het geselecteerde veiligheidsapparaat wordt tijd t10 afgeteld. | OFF – uitgeschakeld (fabrieksinstelling) 1 – alleen openen tot de fotocel vrijkomt: activering stopt de beweging; na het vrijkomen volgt t10 en sluit de slagboom 2 – volledig openen: activering zorgt voor volledig openen; een nieuw openingscommando tijdens t10 annuleert het daaropvolgende sluiten 3 – volledig openen 2: zoals waarde 2, maar een nieuw openingscommando tijdens t10 annuleert het daaropvolgende sluiten niet |
| F03 – Apparaat voor F02 | 1 – fotocellen en lussen die als fotocellen zijn ingesteld (fabrieksinstelling) 2 – alleen fotocellen 3 – alleen lussen die als fotocellen zijn ingesteld |
| F04 – Sluiten na herstel van de voeding Beoordeel vóór activering de veiligheid van automatische beweging na een stroomstoring. | OFF – uitgeschakeld (fabrieksinstelling) 1 – als de arm niet gesloten is, knippert het waarschuwingslicht na herstel van de voeding gedurende t09 en sluit de arm 2 – hervat automatisch sluiten als de pauzetijd vóór de stroomstoring liep |
| F05 – Stand-by Wordt geactiveerd na tijd t04; een nieuw commando hervat de werking. | OFF – uitgeschakeld (fabrieksinstelling) 1 – schakelt het display, BlueBUS, de uitgangen en een deel van de interne circuits uit 2 – schakelt BlueBUS uit 4 – activeert bij voeding via de accu automatisch de volledige stand-by |
| F06 – Aanloopkracht | OFF – uitgeschakeld (fabrieksinstelling) On – gebruikt bij het starten vanuit de open of gesloten positie kort het maximale vermogen om de statische wrijving te overwinnen |
| F07 – Noodopening Vereist een aangesloten en werkende accu. | OFF – uitgeschakeld (fabrieksinstelling) On – opent de arm automatisch bij uitval van de netvoeding |
| F09 – Master / Slave | OFF – hoofdslagboom Master (fabrieksinstelling) On – ondergeschikte slagboom Slave; zie Master–Slave-procedure |
Tijden, snelheden, kracht en ingangfuncties
| Parameter en doel | Beschikbare waarden |
|---|---|
| 8.8.8. – Snel inleren | Start het inleren van BlueBUS, STOP en de posities in één reeks. Voldoe eerst aan de startvoorwaarden. |
| Set – Inleren | 1 – BlueBUS- en STOP-apparaten 2 – open en gesloten positie |
| Prn – Programma | 000 – basisprogramma (fabrieksinstelling) 001 / 002 / 003 – gereserveerde gepersonaliseerde programma's; worden doorgaans niet gebruikt |
| t01 – Pauze vóór sluiten Actief bij F01 = On. | 0–250 s Fabrieksinstelling: 20 s |
| t02 – Voorwaarschuwing bij openen Tijd tussen het inschakelen van het waarschuwingslicht en het begin van het openen. | 0–5,0 s Fabrieksinstelling: 0 s |
| t03 – Voorwaarschuwing bij sluiten Tijd tussen het inschakelen van het waarschuwingslicht en het begin van het sluiten. | 0–5,0 s Fabrieksinstelling: 0 s |
| t04 – Vertraging van stand-by Tijd vanaf het einde van de manoeuvre tot de activering van F05 wanneer deze is ingeschakeld. | 0–60 s Fabrieksinstelling: 60 s |
| t06 – Vertraging van de elektromagneet Na het uitschakelen van de vergrendelelektromagneet wacht de besturing vóór het openen. Wordt ingesteld met parameter t06 op de genoemde BCU1 R10-printplaat. | 0–3,0 s Fabrieksinstelling: 0,2 s |
| t07 – Duur van de extra verlichting Brandduur van de uitgang die als extra verlichting is ingesteld. | 0–250 s Fabrieksinstelling: 60 s |
| t09 – Voorwaarschuwing na herstel van de voeding Wordt gebruikt door functie F04. | 0–20 s Fabrieksinstelling: 5 s |
| t10 – Sluiten na fotocel Tijd na het vrijgeven van het apparaat wanneer F02 is ingeschakeld. | 0–250 s Fabrieksinstelling: 5 s |
| SPO – Openingssnelheid | 1 – laagste 2 – niveau 2 3 – niveau 3 4 – hoogste (fabrieksinstelling) |
| SPC – Sluitingssnelheid | 1 – laagste 2 – niveau 2 3 – niveau 3 4 – hoogste (fabrieksinstelling) |
| SLO – Vertraging bij openen | 1 – laagste snelheid 2 – gemiddelde snelheid (fabrieksinstelling) 3 – hoogste snelheid |
| SLC – Vertraging bij sluiten | 1 – laagste snelheid 2 – gemiddelde snelheid (fabrieksinstelling) 3 – hoogste snelheid |
| PLO – Vertraagpositie bij openen Verschil tussen de eindpositie en het begin van de vertraging. | 1 – 0° (fabrieksinstelling) 2 – ongeveer 10° 3 – ongeveer 20° |
| PLC – Vertraagpositie bij sluiten Verschil tussen de eindpositie en het begin van de vertraging. | 1 – 0° (fabrieksinstelling) 2 – ongeveer 10° 3 – ongeveer 20° |
| FrO – Kracht bij openen Vervangt de mechanische uitbalancering niet. | 1 – laagste 2 – niveau 2 3 – gemiddeld (fabrieksinstelling) 4 – niveau 4 5 – niveau 5 6 – hoogste |
| FrC – Kracht bij sluiten Vervangt de mechanische uitbalancering niet. | 1 – laagste 2 – niveau 2 3 – gemiddeld (fabrieksinstelling) 4 – niveau 4 5 – niveau 5 6 – hoogste |
| tF – Tijd tot ingrijpen van de krachtbegrenzing Een hogere waarde verlengt de tijd voordat een obstakel wordt herkend. | 3–32, elke eenheid = 30 ms Bereik 90–960 ms Fabrieksinstelling: 3 = 90 ms |
| In1 – SbS-ingang | Beschikbare codes: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Fabrieksinstelling: 1 Betekenis van de ingangscodes; bij In2 bedient code 25 alleen Master. |
| In2 – OPEN-ingang | Beschikbare codes: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Fabrieksinstelling: 3 Betekenis van de ingangscodes; bij In2 bedient code 25 alleen Master. |
| In3 – CLOSE-ingang | Beschikbare codes: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Fabrieksinstelling: 4 Betekenis van de ingangscodes; bij In2 bedient code 25 alleen Master. |
| In4 – HP SbS-ingang | Beschikbare codes: 0, 1, 3, 4, 6, 7, 8, 11, 12, 16, 19, 20, 21, 22, 25, 26, 27, 28, 29, 30. Fabrieksinstelling: 6 Betekenis van de ingangscodes; bij In2 bedient code 25 alleen Master. |
| SE1 – Stap-voor-stapvolgorde | 1 – industrieel: halfautomatisch openen, sluiten zolang de opdracht actief is 2 – openen – stoppen – sluiten – stoppen 3 – openen – stoppen – sluiten – openen 5 – residentiële stap-voor-stapmodus (fabrieksinstelling) 6 – bediening zolang de opdracht actief is |
| SE3 – OPEN-volgorde | 1 – openen – stoppen – openen 2 – residentiële openingsmodus (fabrieksinstelling) 3 – openen zolang de opdracht actief is |
| SE4 – CLOSE-volgorde | 1 – sluiten – stoppen – sluiten 2 – residentiële sluitmodus (fabrieksinstelling) 3 – sluiten zolang de opdracht actief is |
| SE5 – Functie van de fotocel tijdens het sluiten | 1 – stoppen en de bewegingsrichting omkeren naar openen (fabrieksinstelling) 4 – tijdelijk stoppen; na het vrijmaken van de fotocel openen 5 – tijdelijk stoppen; na het vrijmaken van de fotocel sluiten |
| SE6 – STOP tijdens openen | 1 – onmiddellijk stoppen 2 – stoppen en de bewegingsrichting kort omkeren naar sluiten (fabrieksinstelling) |
| SE7 – STOP tijdens sluiten | 1 – onmiddellijk stoppen 2 – stoppen en de bewegingsrichting kort omkeren naar openen (fabrieksinstelling) |
| SE8 – Obstakel tijdens openen | 2 – stoppen en de bewegingsrichting kort omkeren naar sluiten (fabrieksinstelling) 3 – stoppen en de bewegingsrichting volledig omkeren naar sluiten |
| SE9 – Obstakel tijdens sluiten | 2 – stoppen en de bewegingsrichting kort omkeren naar openen 3 – stoppen en de bewegingsrichting volledig omkeren naar openen (fabrieksinstelling) |
| LO1 – LOOP1-functie | 1 – openen – openen, NO-contact (fabrieksinstelling) 2 – sluiten – sluiten, NO-contact 4 – fotocel, NC-contact |
| LO2 – LOOP2-functie | 1 – openen – openen, NO-contact 2 – sluiten – sluiten, NO-contact (fabrieksinstelling) 4 – fotocel, NC-contact |
Bij bediening zolang de opdracht actief is, beweegt de arm alleen zolang het contact actief is. De residentiële modus beperkt het onderbreken van het openen door andere opdrachten; controleer vóór gebruik hoe deze modus zich in uw eigen installatie gedraagt. F02 bepaalt het daaropvolgende sluiten nadat de beveiliging is vrijgegeven; SE5 bepaalt de reactie van de arm wanneer de beveiliging tijdens het sluiten wordt geactiveerd — deze instellingen zijn niet onderling uitwisselbaar.
Betekenis van de opdrachtcodes In1–In4
| Code | Opdracht |
|---|---|
| 0 | Geen opdracht. |
| 1 | Stap-voor-stapbediening volgens SE1. |
| 3 | Openen volgens SE3. |
| 4 | Sluiten volgens SE4. |
| 6 | Stap-voor-stapbediening met hoge prioriteit, ook actief wanneer de softwarevergrendeling is ingeschakeld. |
| 7 | Openen en softwarematig vergrendelen. |
| 8 | Sluiten en softwarematig blokkeren. |
| 11 | Het tijdelijke extra licht inschakelen; het gaat uit na de ingestelde tijd. |
| 12 | Het extra licht in-/uitschakelen; de ingestelde tijd blijft ook van toepassing. |
| 16 | Fotocel. |
| 19 | Softwarematig ontgrendelen en openen. |
| 20 | Softwarematig ontgrendelen en sluiten. |
| 21 | Openen via BlueBUS-commandofotocellen toestaan. |
| 22 | Openen via BlueBUS-commandofotocellen uitschakelen. |
| 25 | Stapsgewijze bediening van Master en Slave; bij In2 wordt alleen Master bediend. Controleer de toewijzing vóór gebruik door beide armen te testen. |
| 26 | Master en Slave openen. |
| 27 | Master en Slave sluiten. |
| 28 | Alleen Slave stapsgewijs bedienen. |
| 29 | Alleen Slave openen. |
| 30 | Alleen Slave sluiten. |
Uitgangen OU1–OU4 en signalering
Een functiewijziging kan ook de uitgangsspanning wijzigen. Externe 24V-functies hebben een limiet van 10 W per betreffende uitgang; de 12V-knipperlamp op FLASH heeft een limiet van 21 W. Controleer vóór aansluiting altijd het apparaat, de spanning en het opgenomen vermogen. INTERNAL LIGHT is een connector voor de eigen module XBA7/XBA8.
| Uitgang | Code en functie |
|---|---|
| OU1 – LIGHT | 0 – knipperlamp 24 V 1 – OGI-indicator 2 – slagboom gesloten 3 – slagboom open 4 – knipperlicht arm (fabrieksinstelling) 5 – onderhoudsindicator 6 – extra licht 8 – rood verkeerslicht 9 – groen verkeerslicht 10 – radiokanaal 1 11 – radiokanaal 2 12 – radiokanaal 3 13 – radiokanaal 4 14 – vergrendelelektromagneet |
| OU2 – FLASH | 0 – knipperlamp 24 V 1 – knipperlamp 12 V (fabrieksinstelling) 2 – OGI-indicator 3 – slagboom gesloten 4 – slagboom open 5 – knipperlicht arm 6 – onderhoudsindicator 7 – extra licht 9 – rood verkeerslicht 10 – groen verkeerslicht 11 – radiokanaal 1 12 – radiokanaal 2 13 – radiokanaal 3 14 – radiokanaal 4 15 – vergrendelelektromagneet |
| OU3 – OGI | 0 – knipperlamp 24 V 1 – OGI-indicator 2 – slagboom gesloten (fabrieksinstelling) 3 – slagboom open 4 – knipperlicht arm 5 – onderhoudsindicator 6 – extra licht 8 – rood verkeerslicht 9 – groen verkeerslicht 10 – radiokanaal 1 11 – radiokanaal 2 12 – radiokanaal 3 13 – radiokanaal 4 14 – vergrendelelektromagneet |
| OU4 – INTERNAL LIGHT | 0 – knipperlamp (fabrieksinstelling) 1 – OGI-indicator 2 – slagboom gesloten 3 – slagboom open 4 – extra licht 5 – rood verkeerslicht 6 – groen verkeerslicht 7 – eenrichtingsverkeerslicht 8 – afwisselend eenrichtingsverkeerslicht 9 – voetgangersverkeerslicht |
| Signaleringmodus | Betekenis |
|---|---|
| Knipperlamp | Knippert tijdens de beweging: 0,5 s aan / 0,5 s uit. |
| OGI | Gesloten: uit; openen: langzaam knipperend; sluiten: snel knipperend; open: brandt. |
| Slagboom gesloten / open | Brandt alleen in de geselecteerde eindpositie. |
| Knipperlicht arm | Knippert met intervallen van 0,5 s, ook wanneer de arm stilstaat. |
| Onderhoud | Minder dan 80% van het ingestelde aantal: brandt 2 s bij het begin van het openen. Van 80 tot 100%: knippert tijdens de beweging. Meer dan 100%: blijft knipperen. |
| Extra licht | Brandt tijdens de beweging en daarna tot t07 is verstreken. |
| Rood verkeerslicht | Knippert langzaam tijdens het sluiten, brandt wanneer gesloten en is anders uit. |
| Groen verkeerslicht | Knippert langzaam tijdens het openen, brandt wanneer open en is anders uit. |
| Radiokanalen | De opdracht van het betreffende kanaal schakelt de uitgang in; de opdracht van dat kanaal aan de besturingseenheid wordt daarbij genegeerd. |
| Vergrendelelektromagneet | Actief wanneer gesloten; vóór het openen wordt hij uitgeschakeld en geldt de vertragingstijd van de elektromagneet (controleer de aanduiding t06/t05 op uw eigen printplaat). |
| OU4 = 7 | Groen bij een geopende arm, rood in alle andere toestanden. |
| OU4 = 8 | Gebruik voor de binnenzijde In2 of LOOP1, ingesteld op openen; gebruik voor de buitenzijde In3 of LOOP2, ingesteld op openen. Groen wordt toegewezen aan de zijde die de opdracht heeft gegeven; aan de overkant brandt rood. Wanneer de slagboom gesloten is of sluit, brandt aan beide zijden rood. |
| OU4 = 9 | Bij een gesloten slagboom brandt binnen groen en buiten rood; bij een open slagboom is dat omgekeerd. In tussenposities brandt aan beide zijden rood. |
Tellers, versies en servicegegevens
| Menu | Gebruik |
|---|---|
| MnP – Ingesteld aantal manoeuvres | Na elke druk verschijnen achtereenvolgens a = eenheden, b = duizenden, c = miljoenen. Wordt gebruikt voor de onderhoudssignalering. |
| MnE – Uitgevoerd aantal manoeuvres | Na elke druk verschijnen achtereenvolgens t = eenheden, u = duizenden, v = miljoenen. |
| ErS – Wissen | 1 – apparaten; 2 – posities; 3 – functiewaarden; 5 – alles. Procedure en aansluitend inleren. |
| Fir – Firmwareversie | Druk tweemaal om de twee delen van de identificatie van drie cijfers weer te geven. |
| Hdr – Hardwareversie | Druk driemaal om de drie identificatiegedeelten van drie cijfers weer te geven. |
| din – Ingangsdiagnose | Status van ingangen en display. |
De serviceteller wordt niet gewist door de printplaat te resetten. Reset deze via OVIEW pas nadat het onderhoud is uitgevoerd en geregistreerd.
Twee tegenover elkaar geplaatste slagbomen: Master–Slave
Twee complete slagbomen kunnen worden gesynchroniseerd. Elke slagboom heeft een eigen motor, besturingseenheid en voeding; ze worden niet aangesloten als twee motoren op één printplaat. Verbind de communicatieklemmen 1–1 en 2–2 met een kabel van 2 × 1 mm² tot 20 m.
- Voltooi bij beide slagbomen de montage, stel de richting en balans af en sluit de bedrading aan.
- Voer bij de Slave-slagboom Set 1 en Set 2 uit, stel de snelheid, vertraging en kracht in en stel vervolgens F09 = On.
- Voer bij de Master-slagboom Set 1 en Set 2 uit. Tot die tijd kan de Slave een communicatiefout E05 melden.
- Geef een opdracht vanaf de Master-eenheid en controleer de beweging van beide slagboomarmen en de veiligheidsvoorzieningen.
De gezamenlijke BlueBUS-apparaten en ontvanger horen op Master. Eigen SbS/OPEN/CLOSE-opdrachten op de Slave kunnen alleen de eigen slagboomarm bedienen. Snelheid, vertraging, vertragingspositie en kracht worden voor elke slagboom afzonderlijk ingesteld. Bij gebruik van een back-upvoeding heeft elke slagboom een eigen PS224 nodig.
Afstandsbediening en back-upvoeding
Ontvanger en afstandsbedieningen
De printplaat heeft een SM-aansluiting voor een compatibele ontvanger. Huidige keuze OXIBD maakt het gebruik van geschikte afstandsbedieningen mogelijk, bijvoorbeeld ON2E. Sluit de ontvanger aan terwijl zowel de netspanning als de accu is losgekoppeld. Sla afstandsbedieningen op en wis ze volgens de instructies voor de betreffende ontvanger; de reset van de besturingsprintplaat vervangt de procedure voor de radio-ontvanger niet.
PS224 bij stroomuitval
PS224 wordt pas aangesloten nadat de montage en programmering zijn voltooid: koppel de netspanning los, plaats de accu en sluit de daarvoor bestemde kabel aan op de back-upconnector; herstel daarna de netvoeding. Modus F05 = 4 kan het verbruik tijdens accuvoeding beperken. Functie F07 = On stuurt bij netuitval een openingsbeweging aan als er een accu aanwezig is; deze functie is standaard niet ingeschakeld.
Solemyo SYKCE30 is een andere voedingsmethode. Bij aansluiting op Solemyo mag de slagboom niet tegelijk op het 230 V-net zijn aangesloten. Beoordeel de capaciteit van de voeding op basis van het aantal manoeuvres en de geïnstalleerde accessoires.
Storingen diagnosticeren en verhelpen
Lees eerst de code op het display af of tel het aantal korte knippersignalen. De diagnostische reeks wordt na een pauze van ongeveer 1 s herhaald; normaal knipperen tijdens beweging is geen storingscode.
| Code / signaal | Wat moet u controleren? |
|---|---|
| E01 / 1 knippersignaal | BlueBUS-/STOP-apparaten zijn gewijzigd of niet ingeleerd. Controleer de bedrading en voer daarna Set 1. |
| E02 | Posities zijn niet ingeleerd; controleer de eindaanslagen en de balans en voer vervolgens Set 2. |
| E03 | Eindschakelaars zijn verwisseld; controleer de richting en de elektrische aansluiting ervan. |
| E04 | Encodersignaal ontbreekt; een technicus moet de connector en de sensorkabel controleren. |
| E05 | Communicatiefout Master–Slave; controleer de polariteit en het inleren van beide slagbomen. |
| E06 / 5 knippersignalen | Fout in het parametergeheugen. Koppel alle voedingsbronnen los en sluit ze weer aan; probeer het opnieuw. Blijft de fout bestaan, dan is service nodig, eventueel na een volledige reset en opnieuw inleren. |
| E07 / 7 knippersignalen | Interne elektronische fout. Koppel alle voedingsbronnen los; laat het apparaat nakijken als de fout terugkeert. |
| E08 | Configuratie van het type slagboom; een technicus moet de fabrieksinstelling van de printplaat controleren. |
| E09 / 9 knippersignalen | Softwarematige blokkering. Voer de daarvoor bestemde ontgrendelingsopdracht in, eventueel HP SbS; dit is geen mechanische ontgrendeling met een sleutel. |
| E10 | NC-veiligheidscontact of eindschakelaar ontbreekt; controleer SAFETY en de schakelaars. |
| E11 | Kortsluiting op BlueBUS. Controleer de bekabeling en de apparaten; herhaal de opdracht nadat de oorzaak is verholpen. |
| I02 / 2 knippersignalen | Fotocel geactiveerd. Verwijder de hindernis, reinig de optiek en controleer de uitlijning. |
| I03 / 3 knippersignalen | Krachtbegrenzing geactiveerd. Controleer eerst de balans, wrijving en eindaanslagen. Verhoog de kracht niet om een mechanisch probleem te compenseren. |
| I04 / 4 knippersignalen | STOP geactiveerd. Zoek de oorzaak in het aangesloten apparaat; omzeil de veiligheidsingang niet. |
LED en din-modus
STOP brandt bij een normaal vrijgegeven ingang; als het lampje uitgaat, is er een ingreep. De leds SbS, OPEN, CLOSE en HP SbS branden wanneer het betreffende commando actief is. De status van FC1/FC2 hangt af van de RH/LH-schakelaar: bij RH gaat FC1 uit in de gesloten stand en FC2 in de open stand; bij LH is dit omgekeerd.
Menu din toont de ingangen met displaysegmenten. Eerste cijfer: A1 = Loop1, B1 = Close, C1 = HP SbS, D1 = Loop2, E1 = Open, F1 = SbS; dp1 knippert eenmaal per seconde wanneer de printplaat actief is. Het tweede cijfer geeft de eindschakelaars, knoppen, gekozen richting en accuvoeding weer; het derde de fotocellen en de aangesloten Slave. Corrigeer de verkeerde richting in de mechaniek en met de schakelaar, niet door willekeurige draden om te wisselen.
Instellingen wissen en opnieuw beginnen
Selecteer op de keuzeschakelaar ErS, druk op de knop, selecteer de gewenste waarde en bevestig. 1 wist de aangeleerde apparaten, 2 de posities, 3 de functiewaarden, 5 alle gegevens van de besturingseenheid. Voer na het volledig wissen Set 1, Set 2, de configuratie en de veiligheidstests opnieuw uit.
Reset van de printplaat zet het aantal uitgevoerde manoeuvres niet op nul. Zet de serviceteller pas na daadwerkelijk uitgevoerd onderhoud op nul via OVIEW. Het wissen van handzenders maakt deel uit van de procedure voor de betreffende ontvanger.
De arm handmatig ontgrendelen
Stop bij een stroomstoring, defect of montage de werking, koppel de voeding los en zorg voor een vrije ruimte. Houd de arm vast; een arm die niet goed is uitgebalanceerd, kan uit zichzelf bewegen.
- Steek de ontgrendelingssleutel erin en draai deze 180° naar links of rechts.
- Verplaats de arm met de hand naar de gewenste stand.
- Zet de sleutel terug in de oorspronkelijke stand en verwijder deze om de motor weer te gebruiken. Controleer of de vergrendeling vastzit en of de bediening veilig is hervat.
Onderhoud en levensduur
Plan voor een bestaande installatie met BCU1 R10 een deskundige inspectie uiterlijk na 6 maanden of 20 000 manoeuvres, afhankelijk van wat zich het eerst voordoet. Bij intensief gebruik kan het aantal cycli veel eerder zijn bereikt. Controleer de balans ook na een wijziging aan de uitrusting van de arm.
De technicus koppelt alle voedingsbronnen los en controleert op corrosie, de verankering, bouten en de bevestiging van de veer, speling op de as, de staat van de arm en de werking van de ontgrendeling. Na het herstellen van de voeding herhaalt de technicus de tests van de veiligheidsvoorzieningen en de kracht. Noteer onderhoud en eventuele vervanging van de veer in het onderhoudslogboek.
Factoren die de geschatte levensduur beïnvloeden
| Eigenschappen van de volledige automatisering | Index | Levensduurgrafiek |
|---|---|---|
| Scharnier XBA11 | 15 % |
|
| Snelheid, niveau 2 | 0 % | |
| Snelheid, niveau 3 | 10 % | |
| Snelheid, niveau 4 | Voor het berekenen van de index aan de hand van deze grafiek is geen methode vastgesteld. | |
| Fotocelactivering bij meer dan 10 % van de manoeuvres | 10 % | |
| STOP-activering bij meer dan 10 % van de manoeuvres | 10 % | |
| Mobiele steun WA12 | 10 % | |
| Zout in de omgeving | 10 % | |
| Stof / zand | 5 % | |
| Onder de slagboom | 5 % | |
| Temperatuur boven 40 °C of onder 0 °C | 5 % | |
| Ingestelde kracht FrO / FrC | Niveau 4: 5 % Niveau 6: 10 % Gebruik deze grafiek niet om het aantal cycli te berekenen bij niveau 5. |
De tabel en grafiek moeten overeenkomen met de specifieke uitvoering van de slagboom. Tel de indexwaarden van de toepasselijke factoren op, zoek de som op de horizontale as en lees het geschatte aantal cycli af op de verticale as. Als er voor de gekozen instelling geen eenduidige index is of de som buiten het bereik van de grafiek valt, schat dan geen aantal cycli met deze grafiek. De schatting gaat uit van correcte montage en regelmatig onderhoud; zij garandeert geen aantal cycli en is geen reden om onderhoud uit te stellen.
Technische kenmerken van de slagboom NICE M5BAR
| Parameter | Waarde |
|---|---|
| Model | NICE M5BAR – zonder arm |
| Type | Elektromechanische slagboom met 24 V DC-motor en ingebouwde besturingseenheid |
| Besturingseenheid | BCU1 R10 (XBA3 R10) |
| Netvoeding | 230 V AC, 50/60 Hz |
| Motorspanning | 24 V DC |
| Stroomverbruik | 1,1 A |
| Maximaal opgenomen vermogen bij het starten | 110 W |
| Opgenomen vermogen bij nominaal koppel | 50 W |
| Manoeuvreertijd | 3–6 s |
| Startkoppel | 200 Nm |
| Nominaal koppel | 70 Nm |
| Max. frequentie bij nominaal koppel | 350 cycli/h |
| Doorrijbreedte | 3,17–4,82 m |
| Beschermingsgraad | IP54 |
| Bedrijfstemperatuur | −20 tot +55 °C |
| Afmetingen van de behuizing | 400 × 299 × 1 215 mm (breedte × diepte × hoogte) |
| Gewicht | 80 kg |
| Isolatieklasse | I |
| Noodvoeding | PS224 |
De parameters gelden bij een referentietemperatuur van circa 20 °C. Beoordeel de vereisten van de specifieke installatie in samenhang met de armlengte, accessoires, balans en veiligheidstests.

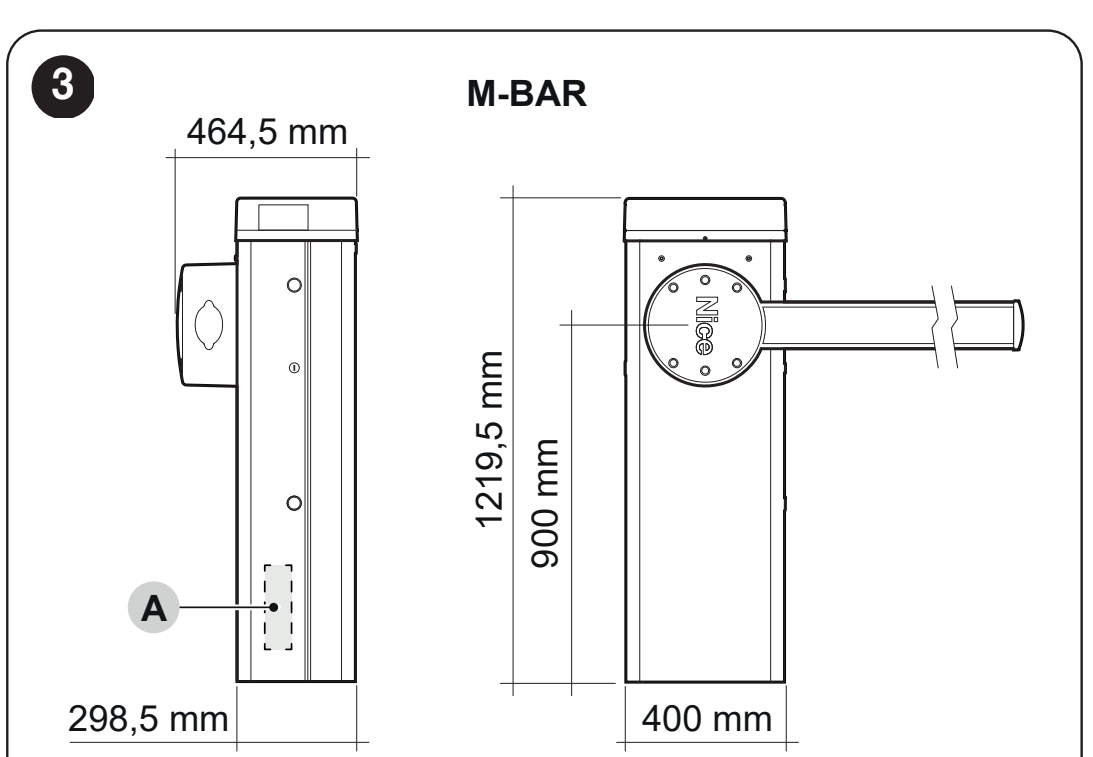

De maattekening omvat ook uitstekende onderdelen aan de buitenzijde en vermeldt gedetailleerde montageafmetingen. Gebruik voor de plaatsing niet alleen de afgeronde afmetingen van de behuizing in de tabel.
Hoe kan ik dit artikel bestellen?
Kies de manier die u het beste uitkomt:
- bestellen via de webshop: gebruik de koopknop om het artikel in uw winkelwagen te plaatsen (u vindt de koopknop hier in de tabel met productvarianten).
- bestellen per e-mail: bestel via [email protected]
