Aandrijvingsset voor schuifpoort tot 1000 kg NICE Rox ROX1000 (B)
| Beschikbaarheid van het product: | Op voorraad | We verzenden producten standaard binnen 24 uur. |
|---|
Op voorraad
€ 531,75 incl. btw
| Gewicht |
|---|
| 11 kg |
Beschrijving van het product Aandrijvingsset voor schuifpoort tot 1000 kg NICE Rox ROX1000 (B)
NICE Rox ROX1000 is de opvolger van de ROBO 1000-aandrijving
NICE Rox ROX1000-aandrijving is bedoeld voor schuifpoorten met een gewicht tot 1000 kg en een doorgangsbreedte tot 8 m (aanbevolen maximale lengte 5m). Hij heeft een elektromechanische eindschakelaar. De aandrijving is nietzelfremmend.
Belangrijke kenmerken van de ROX 1000-aandrijving: de ROX 1000-aandrijving werkt op 230 V, is zeer eenvoudig te installeren en heeft een groot vermogen. De aandrijving heeft handmatig instelbare eindposities, beperkte aansluitmogelijkheden voor extra apparaten en beperkte programmeermogelijkheden. Dit is een aandrijving die bijvoorbeeld geschikt is voor een vakantiehuis of een locatie waar geen verbinding met een smart home wordt voorzien, maar waar men eerder op zoek is naar een werkpaard dat de poort opent en sluit. Hij heeft één snelheid en de kracht kan handmatig worden ingesteld. Gedeeltelijk openen is niet mogelijk. Hij wordt geproduceerd als vervanging voor oudere aandrijvingen (NICE ROBO).
Alle accessoires van de aandrijvingen NICE ROBO zijn geschikt voor NICE ROX-aandrijvingen.
Als u dus een NICE ROBO-aandrijving vervangt door een NICE ROX-aandrijving, kunt u alle bestaande accessoires behouden:
- fotocellen
- zwaailamp
- sleutelschakelaar
- alle zenders
Een bijkomend voordeel is de geïntegreerde ontvanger, die met een rolling code werkt maar ook oudere afstandsbedieningen met een vaste code kan ontvangen. Hij werkt dus met de codering FLOR (FLO2R-S, FLO4R-S), FLO (FLO2, FLO4) en SMILO (SM2). Hij is dus geschikt voor situaties waarin u een groot aantal afstandsbedieningen met een vaste code hebt.
| Set NICE-ROX1000-B bevat: | ||||
|---|---|---|---|---|
|
1 × | NICE Rox ROX1000-aandrijving | NICE-ROX1000-A | |
|
NICE Rox ROX1000 aandrijving met besturingseenheid ROA40R10, met ingebouwde ontvanger en geschikt voor poortgewichten tot 1000 kg en een doorrijbreedte tot 8 m (aanbevolen maximale lengte: 5 m). |
Details
|
|||
|
1 × | NICE Flo2R-s afstandsbediening | NICE-FLO2R-S | |
|
Afstandsbediening met twee knoppen voor het op afstand bedienen van een poortautomatisering. U kunt er twee apparaten mee bedienen of één apparaat twee verschillende opdrachten geven. |
Details
|
|||
|
1 × | Montagehandleiding |
Downloaden
|
|
|
Montagehandleiding met geïllustreerde bedradingsschema's en instructies voor het programmeren en koppelen van afstandsbedieningen. |
||||
Technische eigenschappen NICE ROX 1000
| Voeding | 230 V - 50/60 Hz |
|---|---|
| Opgenomen vermogen | 350 W |
| Beschermingsgraad | IP44 |
| Gewicht | 10 kg |
| Snelheid | 8,5 m/min |
| Kracht | 800 N |
| Max. poortgewicht | 1000 kg |
| Bedrijfstemperatuur | -20°C tot +50°C |
| Besturingseenheid | ROA40R10 |
Handleidingen en documenten om te downloaden

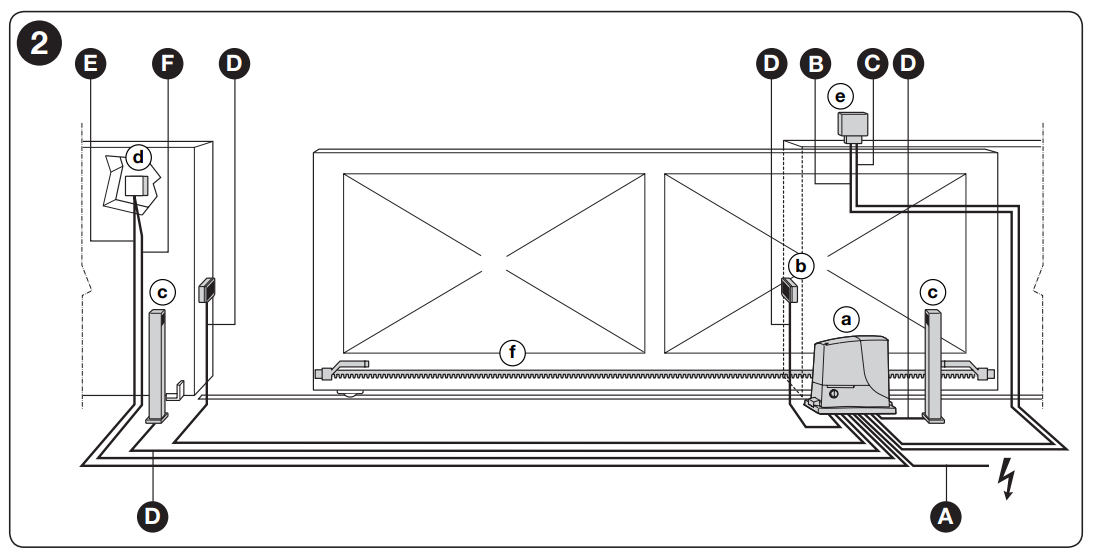

Soorten elektrische kabels
| Aansluiting | Kabeltype | Maximale lengte | |
|---|---|---|---|
| A | VOEDING | 3 x 1,5 mm² | 30m * |
| B | ZWAAILAMP MET ANTENNE | 1 kabel: 2 x 1,5 mm² 1 coaxkabel van het type RG58 |
10m 10m (aanbevolen < 5m) |
| D | FOTOCELLEN | 1 kabel: 2 x 0,25 mm² (TX) 1 kabel: 4 x 0,25 mm² (RX) |
30m 30m |
| E-F | SLEUTELSCHAKELAAR | 2 kabels: 2 x 0,5 mm² ** | 20m |
** Als de voedingskabel langer is dan 30 m, is een kabel met een grotere doorsnede vereist, bijvoorbeeld 3 x 2,5 mm², en is een veiligheidsaarding in de buurt van de aandrijving nodig. Ook is een veiligheidsaarding in de buurt van de aandrijving nodig.
** Twee kabels van 2 x 2,5 mm² kunnen worden vervangen door één kabel van 4 x 0,5 mm²

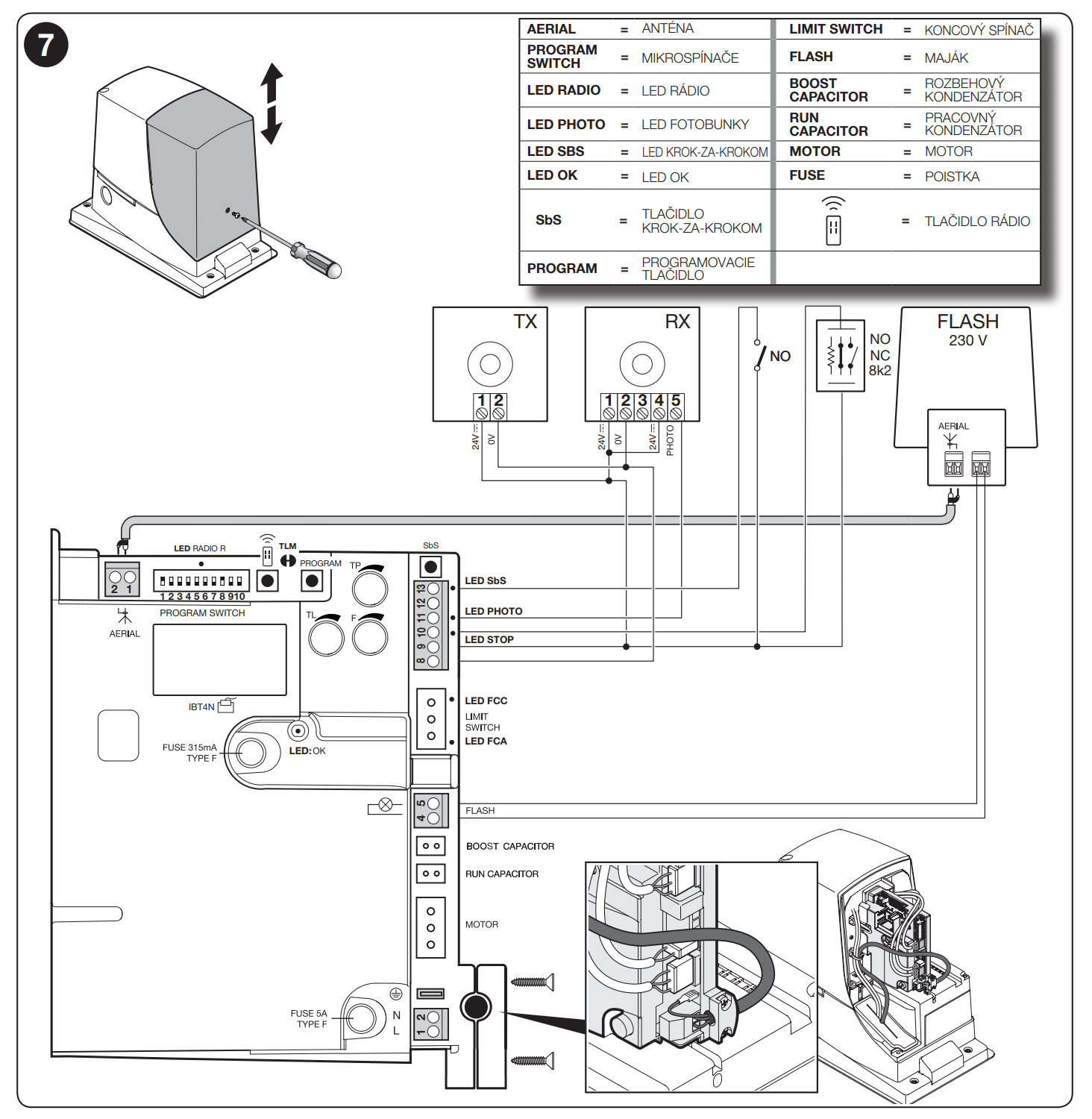

Aansluiting op de besturingseenheid
Apparaten toevoegen of verwijderen
Apparaten kunnen op elk moment aan het automatiseringssysteem worden toegevoegd of eruit worden verwijderd. Op de STOP-ingang kunnen verschillende soorten apparaten worden aangesloten, zoals beschreven in de volgende paragrafen. Nadat wijzigingen in de configuratie van de automatische poortaandrijving zijn aangebracht, moet de procedure voor het inlezen van de apparaten opnieuw worden uitgevoerd.
STOP-ingang
Ingang die de manoeuvre onmiddellijk stopt, gevolgd door een korte omkering van de bewegingsrichting.
Op de ingang kunnen apparaten met een normaal open (NO) of normaal gesloten (NC) contact worden aangesloten, evenals apparaten met een constante weerstand van 8,2 kΩ, zoals veiligheidslijsten. De besturingseenheid herkent tijdens het inlezen van de apparaten welk type apparaat op de STOP-ingang is aangesloten.
Als er een verandering optreedt ten opzichte van de ingelezen toestand, stopt de aandrijving de manoeuvre en keert deze kort van richting om. Met de juiste instellingen kunnen meerdere apparaten, ook van verschillende typen, op de STOP-ingang worden aangesloten:
- Meerdere NO-apparaten kunnen zonder beperking in aantal parallel worden aangesloten
- Meerdere NC-apparaten kunnen zonder beperking in aantal in serie worden aangesloten
- Meerdere apparaten met een constante weerstand van 8,2 kΩ kunnen in cascade worden aangesloten, met één enkele eindweerstand van 8,2 kΩ
- NO- en NC-apparaten kunnen worden gecombineerd door 2 contacten parallel aan te sluiten. Bij het NC-contact moet echter een weerstand van 8,2 kΩ worden geplaatst (zo kunnen ook 3 apparaten worden gecombineerd: NO, NC en 8,2 kΩ)
Als de STOP-ingang wordt gebruikt om apparaten met een veiligheidsfunctie aan te sluiten, garanderen alleen apparaten met een uitgang met een constante weerstand van 8,2 kΩ veiligheidscategorie III bij storingen volgens norm EN 13849-1.
Fotocellen
Ga als volgt te werk om een paar fotocellen toe te voegen: Sluit de ontvangers (RX) rechtstreeks aan op klemmen 8 en 9.
De aansluitwijze van de zenders hangt af van de vraag of de fotocellen met de fototestfunctie ingeschakeld moeten werken.
Fototest is een functie van de besturingseenheid die de betrouwbaarheid van de veiligheidsvoorzieningen verhoogt en het mogelijk maakt om voor de combinatie van besturingseenheid en veiligheidsfotocellen categorie II volgens norm EN 13849-1 te bereiken.
Wanneer een manoeuvre wordt gestart, worden de bijbehorende veiligheidsvoorzieningen gecontroleerd. De manoeuvre begint alleen als alles in orde is.
Als de test een negatief resultaat oplevert (fotocel verblind door de zon, kortsluiting in de kabels enz.), beschouwt de besturingseenheid dit als een storing en wordt de manoeuvre niet uitgevoerd.
Sluit het paar fotocellen, om het toe te voegen, aan zoals hieronder beschreven
Aansluiting zonder fototestfunctie:
Sluit de ontvangers en zenders rechtstreeks aan op de accessoire-uitgang van de besturingseenheid (klemmen 8 en 9).
Aansluiting met fototestfunctie:
Sluit de ontvangers rechtstreeks aan op de accessoire-uitgang van de besturingseenheid (klemmen 8 en 9). De fotocelzenders worden niet gevoed via de accessoire-uitgang, maar via de fototestuitgang tussen klemmen 8 en 12. De maximale stroomafname van de fototestuitgang is 100 mA.
Om de fototestfunctie te gebruiken, moet de synchronisatie worden geactiveerd, zoals aangegeven in de montagehandleiding van de fotocellen.
