NICE ROX 1000 - losse aandrijving voor schuifpoorten (A)
| Beschikbaarheid van het product: | op aanvraag | Het product is mogelijk niet beschikbaar, neem contact met ons op voor meer informatie. |
|---|
op aanvraag
€ 511,74 incl. btw
| Gewicht |
|---|
| 13 kg |
Beschrijving van het product NICE ROX 1000 - losse aandrijving voor schuifpoorten (A)
Een beschikbare vervanging!
NICE Rox ROX1000 is vervangen door een nieuwer model NICE ROBO1000.
NICE ROX1000 is een zelfstandige elektromechanische aandrijving voor een schuifpoort met een 230 V AC-motor, een geïntegreerde besturingseenheid ROA40R10 en een radio-ontvanger. De poort wordt gestopt door mechanische eindschakelaars die worden bediend door nokken op de tandheugel. Hij is onomkeerbaar; bij stroomuitval wordt hij met een sleutel ontgrendeld.
Voor welke schuifpoort is de ROX1000 geschikt?
Voor een poort tot 1 000 kg en 8 m mits de montage- en gebruiksvoorwaarden worden nageleefd. Voor een gangbare toepassing wordt een lengte van maximaal 5 maanbevolen; bij een langere poort moeten de weerstand, het aantal cycli en de traagheid afzonderlijk worden beoordeeld. Alleen het gewicht bepaalt niet of de aandrijving geschikt is.
De poort moet met de hand soepel bewegen, zonder te haperen of uit zichzelf te bewegen. De benodigde kracht om de poort in beweging te brengen en te houden mag niet meer dan 25% van de beschikbare kracht van de betreffende motorversie bedragen. De aandrijving vervangt niet de reparatie van wielen, geleiding of een kromme tandheugel.
| Poortlengte | Maximaal aantal cycli/uur | Maximaal aantal opeenvolgende cycli |
|---|---|---|
| Tot 4 m | 40 | 20 |
| Meer dan 4 tot 6 m | 25 | 13 |
| Meer dan 6 tot 8 m | 20 | 10 |
De tabel geldt voor de 230 V ROX1000 onder de voorwaarden van de motorhandleiding. De nominale waarde is 20 cycli/uur en de maximale ononderbroken werking bedraagt 4 minuten. Een cyclus bestaat uit openen en sluiten; een hogere weerstand of temperatuur kan de toegestane werkingstijd verkorten.
ROA40R10 en het verschil met oudere printplaten
De volgende procedures zijn bedoeld voor de ROA40R10 met PROGRAM-knop, IBT4N-connector en 10 DIP-schakelaars. De oudere ROA39 heeft andere functies. Controleer vóór het instellen de aanduiding op de printplaat onder de afdekking.
De ROA40R10 heeft handmatige instellingen voor de kracht en looptijd, automatische sluiting, optionele zachte start/vertraging en gedeeltelijke opening voor voetgangers. De snelheid van de hoofdbeweging kan niet traploos worden ingesteld. Bedieningssignalen kunnen via een potentiaalvrij SbS-contact worden aangevoerd; voor professionele configuratie is IBT4N met OVIEW.

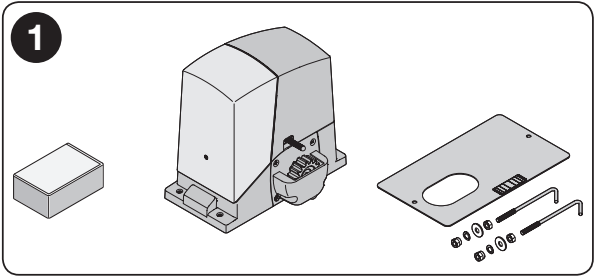

Wat bevat de losse aandrijving?
Eén ROX1000-aandrijving met geïntegreerde elektronica en ontvanger, montageplaat, ankers en bevestigingsmateriaal zoals afgebeeld, ontgrendelingssleutels en nokken voor de eindschakelaars. Afstandsbediening, fotocellen, zwaailamp en tandheugel worden afzonderlijk of als set gekozen.
ROX1000-sets
| Set | Uitvoering |
|---|---|
| Set B | Aandrijving en FLO2R-S-afstandsbediening |
| Set C | Extra: EPM-fotocellen |
| Set D | Extra: EPM en ELAC-zwaailamp |
| Set E | EPM en 4 × tandheugel LZ-1-1 |
| Set F | EPM, ELAC en 4 × tandheugel LZ-1-1 |
Elke vermelde set bevat één motor en één FLO2R-S. Stem de hoeveelheid tandheugel af op het volledige poorttraject, inclusief de uitloop; vier stuks in de set zijn mogelijk niet voldoende voor elke poort.
Montage van de aandrijving en tandheugel
Montage, elektrische aansluiting en tests moeten door een gekwalificeerde technicus worden uitgevoerd. Schakel vóór werkzaamheden de netvoeding uit. De ondergrond moet stevig en vlak zijn en zich buiten een overstromingsgevoelige plek bevinden. De poort heeft aan beide uiteinden stevige aanslagen, geleiding en beveiliging tegen ontsporen of optillen nodig.

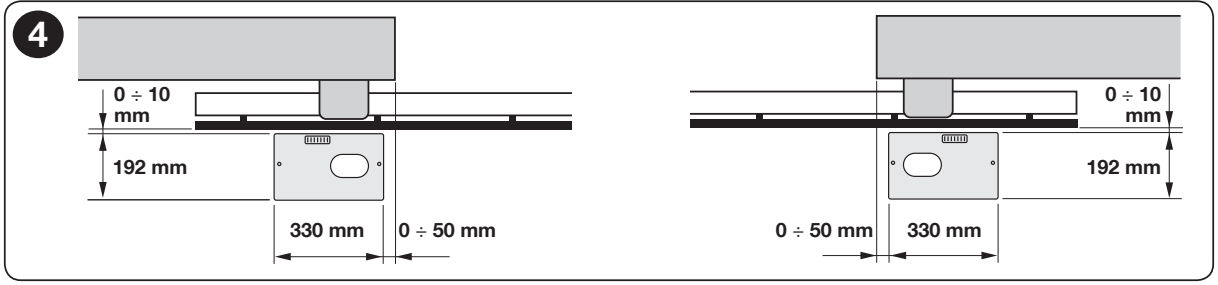

- Maak de fundering, kabelmantelbuizen en de positie volgens de tandheugel gereed. De motor en montageplaat moeten evenwijdig aan de poortvleugel liggen.

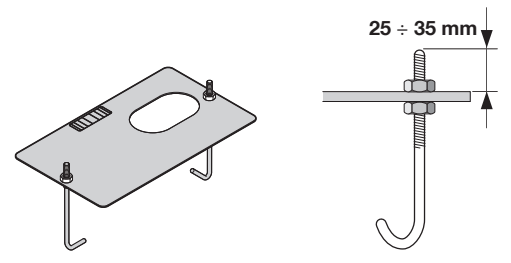

- Bevestig de twee ankers aan de plaat met een moer aan zowel de boven- als onderzijde. Laat het bovenste draadeind uitsteken 25–35 mm zoals afgebeeld.
- Stort de plaat waterpas in beton. Laat het beton volledig uitharden voordat u de motor monteert.
- Plaats de motor en sluitringen; draai de moeren voorlopig slechts licht aan. Stel de hoogte af met de stelschroeven.
- Ontgrendel de motor. Bevestig de tandheugel in delen terwijl u de poort met de hand beweegt, zodat deze in één lijn komt te liggen.

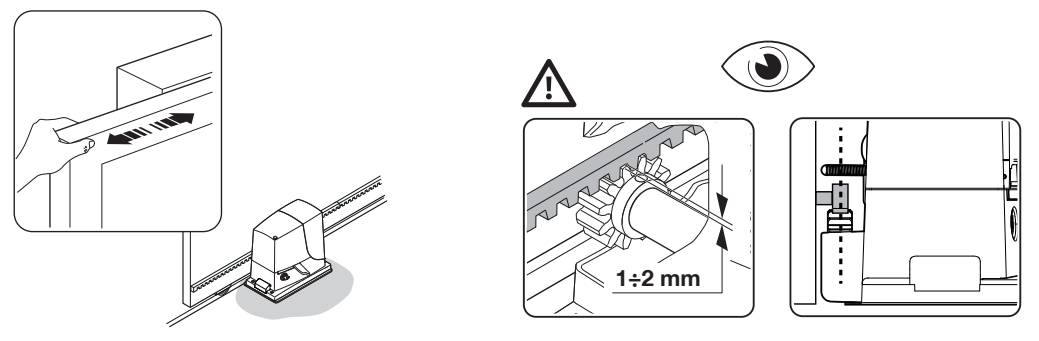

- Laat over de volledige slag tussen de tandheugel en het rondsel een speling van 1–2 mm. Het gewicht van de poort mag niet op de motor rusten. Draai de moeren pas definitief vast en plaats de afdekkappen nadat u alle delen handmatig hebt gecontroleerd.

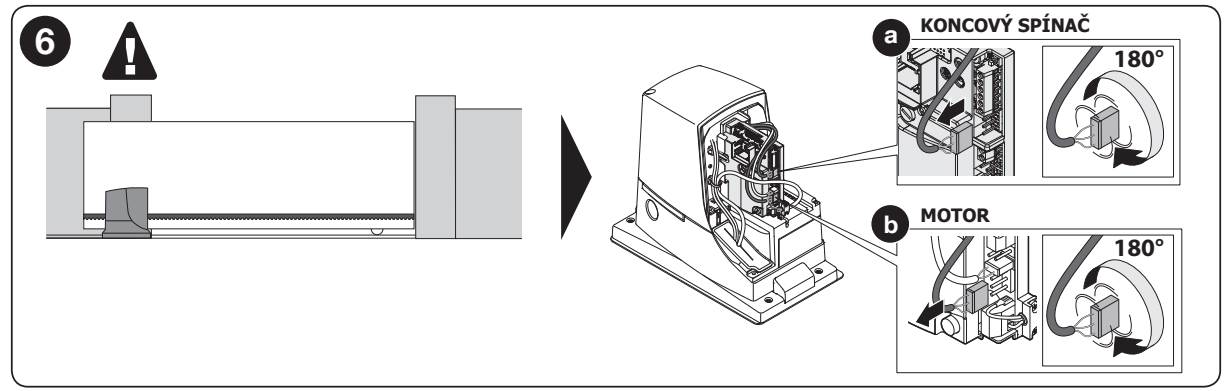

Montage links of rechts
De aandrijving is af fabriek voorbereid voor montage aan de rechterkant, zoals weergegeven in de tekening. Voor montage aan de linkerkant draait de technicus, terwijl de voeding is uitgeschakeld, de stekker van de motor en die van de eindschakelaars 180° volgens de afbeelding. Dit betreft niet het verwisselen van de beschermingsleiding PE of de netvoeding.

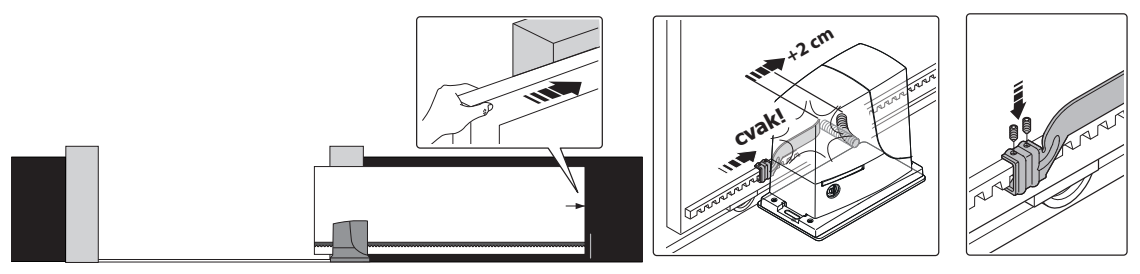

De eindschakelaars afstellen
- Schakel de voeding uit en ontgrendel de motor. Open de poort vervolgens handmatig, zodat deze 2–3 cm vóór de vaste mechanische aanslag blijft staan.
- Schuif de openingsnok over de tandheugel totdat de eindschakelaar wordt geactiveerd en u een klik hoort.
- Schuif de nok vanaf deze plek nog minstens 2 cm in dezelfde richting en zet hem vast met schroeven.
- Voer dezelfde procedure uit aan de sluitzijde.
- Controleer na een motortest of de poort veilig stopt, rekening houdend met de traagheid. De eindschakelaar vervangt de vaste aanslag niet.

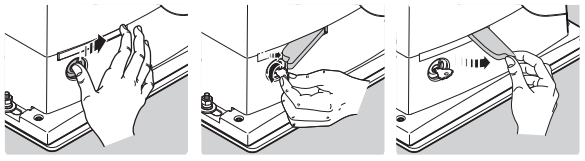

Handmatig openen bij stroomuitval
- Stop de poort, schakel de voeding uit en houd de poort tegen om ongewenste beweging te voorkomen.
- Schuif de afdekking van het slot weg, steek de sleutel erin en draai deze zoals aangegeven op de afbeelding. Trek de ontgrendelingshendel uit.
- Beweeg de poort met de hand. Controleer of de poort over de volledige doorgang vrij kan bewegen en of het poortblad stabiel is.

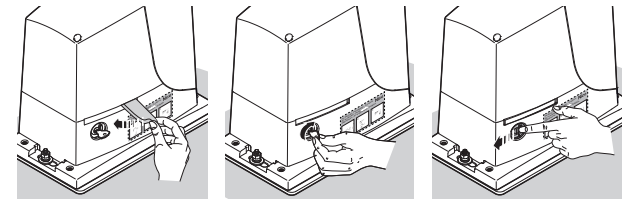

- Duw de hendel terug om de aandrijving weer in te schakelen, vergrendel het slot, verwijder de sleutel en sluit de afdekking. Controleer of de aandrijving vergrendeld is voordat u een automatische opdracht geeft.

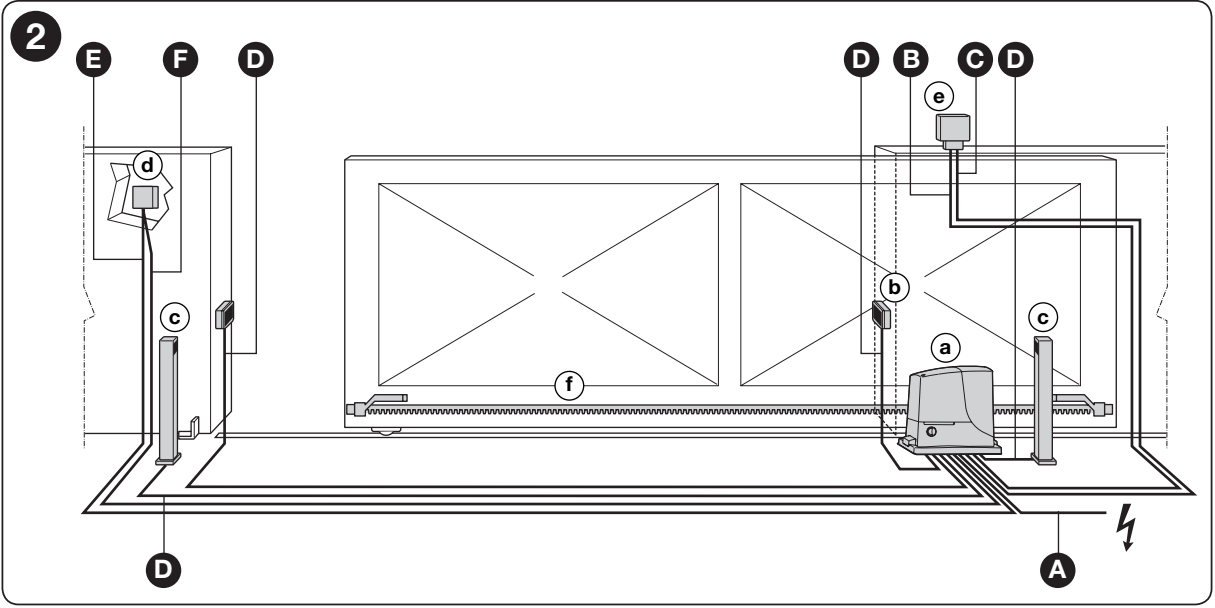

Soorten elektrische kabels
| Circuit | Kabeltype | Maximale lengte |
|---|---|---|
| A – voeding | 3 × 1,5 mm² | 30 m |
| B – zwaailamp | 2 × 1,5 mm² | 10 m |
| C – antenne | Coaxiaal RG58 | 10 m, aanbevolen: minder dan 5 m |
| D – fotocellen TX / RX | 2 × 0,25 / 4 × 0,25 mm² | 30 m |
| E/F – sleutelschakelaar | 2 kabels van 2 × 0,5 mm² of één kabel van 4 × 0,5 mm² | 20 m |
Gebruik bij een netvoedingskabel langer dan 30 m een grotere aderdoorsnede, bijvoorbeeld 3 × 2,5 mm², en zorg voor een beschermende aarding bij de automatisering volgens de handleiding. De aandrijving is klasse I en vereist een PE-aansluiting. Houd voedings- en signaalkabels gescheiden en beveilig de kabels tegen lostrekken en binnendringend water.
Kleine letters geven de apparaten aan: a motor, b fotocellen, c hun zuilen, d sleutelschakelaar of codebedieningspaneel, e zwaailamp en f tandheugel.

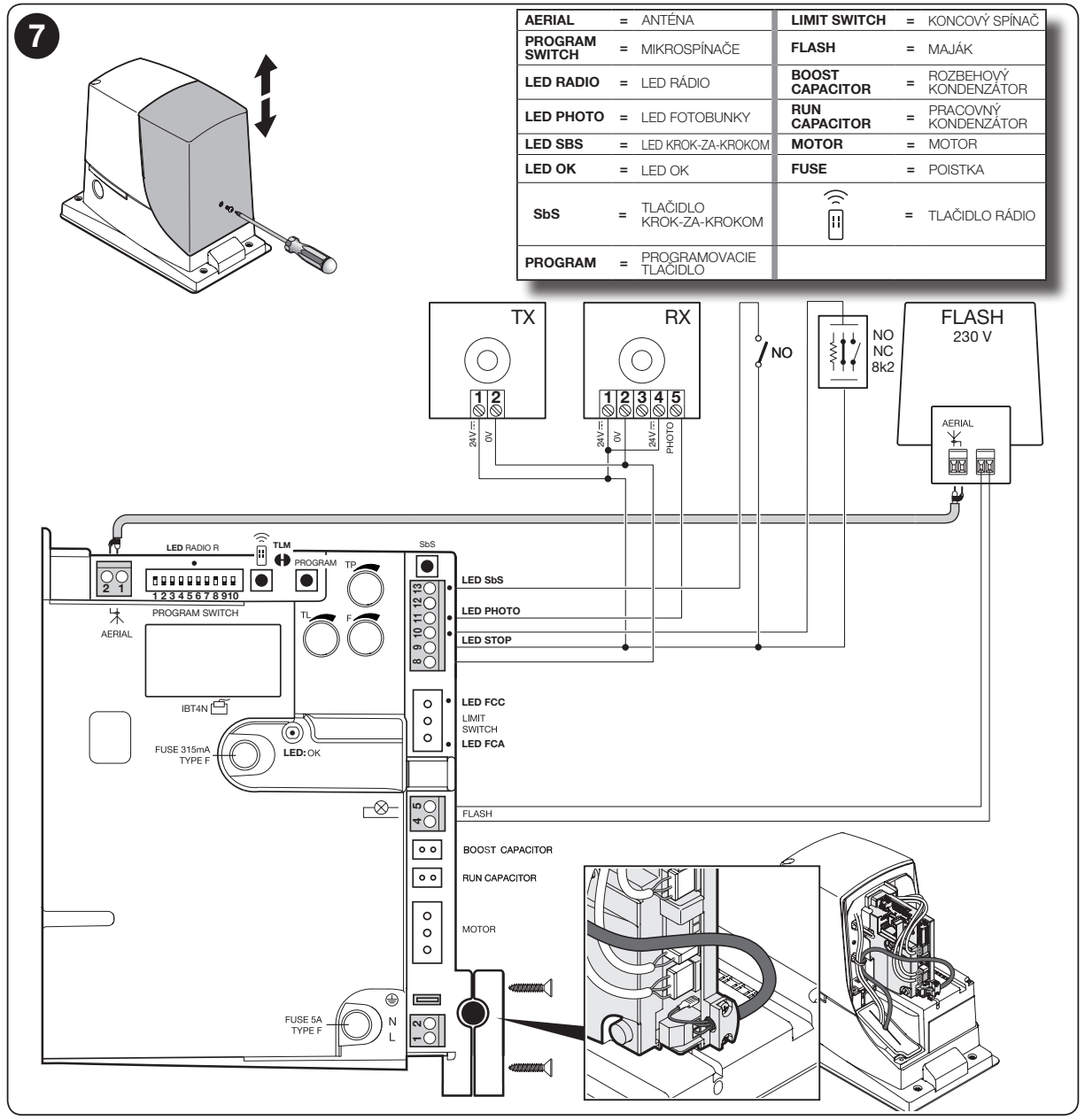

Aansluiting van de ROA40R10 en polariteit
| 8 / 9 – accessoires | 8 = − (0 V), 9 = +24 V DC, tolerantie ±10%, totale stroomafname maximaal 100 mA. |
|---|---|
| 9 / 10 – STOP | Inleerbare ingang NO, NC of 8,2 kΩ; zie hieronder voor meer informatie. |
| 9 / 11 – PHOTO | Potentiaalvrij NC-contact van de fotocellen. Bij onderbreking tijdens het sluiten wordt de bewegingsrichting omgekeerd. |
| 8 / 12 – Phototest | 8 = min, 12 = geschakelde plus voor TX, maximaal 100 mA. RX blijft aangesloten op 8−/9+. |
| 9 / 13 – SbS | Potentiaalvrij NO-contact voor een stap-voor-stapcommando. Sluit geen externe spanning aan op de ingang. |
| 4 / 5 – FLASH | 230 V AC, zwaailamp met eigen knipperfunctie, maximaal 60 W; bijvoorbeeld NICE ELAC. AC heeft geen plus-/minpolariteit. ELDC is niet geschikt voor deze uitgang. |
| 1 / 2 – antenne | Coaxiale ingang van de geïntegreerde ontvanger. Sluit de middenader en de afscherming aan volgens het schema; dit is geen +/−-voeding. |
Laat de draden onder de afdekking ongeveer 20–30 cm extra lengte overhouden en zet ze goed vast. Plaats na afloop van de tests de afdekking terug en draai de schroef vast. De motoruitgangen en condensatoruitgangen zijn geen voeding voor accessoires.
EPM-fotocellen en Phototest
ROX gebruikt conventionele fotocellen met relaisuitgang, bijvoorbeeld NICE EPM. De tweedraads EPMB-fotocellen kunnen niet rechtstreeks worden aangesloten zoals BlueBUS-fotocellen. Bij EPM-fotocellen zijn de voedingsklemmen van zowel TX als RX 1 plus / 2 min. Sluit het uitgangscontact van RX aan 4 COM → 9 en 5 NC → 11 op de centrale besturingsprint.

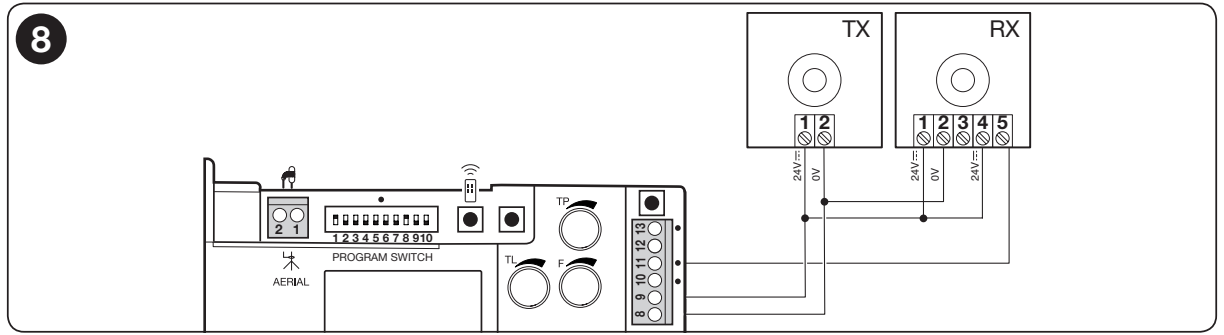

Zonder de Phototest-functie
voed TX en RX vanuit 9+ en 8−. Sluit het NC-contact van de ontvanger aan tussen 9 en 11.

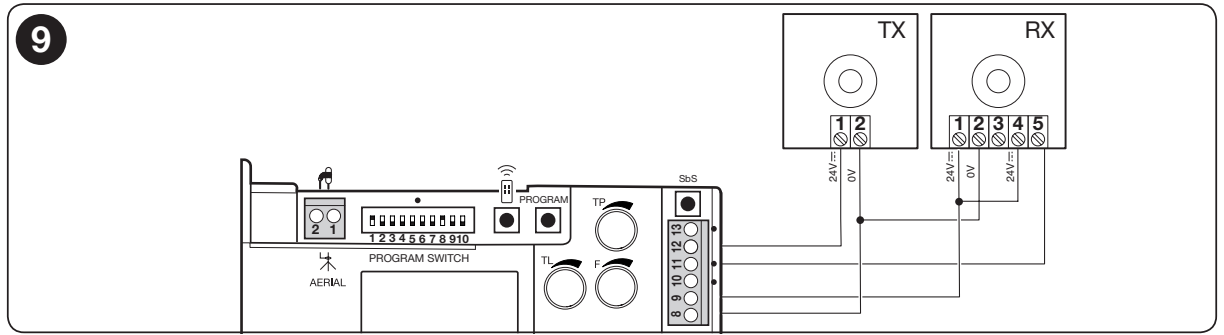

Met de Phototest-functie
RX blijft aangesloten op 9+ / 8−, TX wordt gevoed vanaf de geschakelde uitgang 12+ / 8−. Voordat de besturingseenheid beweging toestaat, controleert deze de reactie van de fotocellen; als de test mislukt, komt de poort niet in beweging. Laat bij EPM's die door deze gelijkspanning worden gevoed de jumper SYNC in de oorspronkelijke stand; de synchronisatiemodus van de EPM is bedoeld voor wisselspanningsvoeding. Voer na de aanpassing het inleren van de apparaten uit.
Onderbreek tijdens de test de straal bij de zender, bij de ontvanger en halverwege. De technicus controleert de reactie tijdens het sluiten en, wanneer DIP6 is ingeschakeld, ook tijdens het openen.
STOP-ingang en apparaten toevoegen
Tijdens het inleren herkent STOP op 9/10 NO, NC of een weerstand van 8,2 kΩ. Een afwijking van de ingeleerde toestand leidt tot stoppen en een korte omkering van de bewegingsrichting. Leer de installatie opnieuw in nadat een STOP-apparaat is toegevoegd of verwijderd, of nadat PHOTO is gewijzigd.
- Meerdere NO-contacten worden parallel aangesloten.
- Meerdere NC-contacten worden in serie aangesloten.
- Weerstandscontactlijsten worden volgens hun handleiding aangesloten, met een totale eindweerstand van 8,2 kΩ.
- Bij een combinatie van NO en NC loopt de parallelle NC-tak via 8,2 kΩ. Een dergelijke combinatie moet door een technicus worden ontworpen op basis van de veiligheidsfunctie.
Voor een veiligheidsfunctie van categorie III vereist de fabrikant dat deze aansluiting wordt gebruikt met apparaten met een constante weerstand van 8,2 kΩ. Een eenvoudige overbrugging of contact vervangt geen beoordeling van de volledige installatie. Phototest maakt een uitgebreidere controle van de fotocellen mogelijk volgens het betreffende aansluitschema; na elke ingreep moet de veiligheid opnieuw worden getest.
Eerste ingebruikname en apparaten inleren
- Controleer bij uitgeschakelde voeding de netaansluiting/aarding (PE), de montage aan de rechter- of linkerzijde, de eindschakelaarrails, STOP en de fotocellen.
- Verplaats de poort handmatig ongeveer halverwege het traject en vergrendel de aandrijving. Maak de doorgang vrij en schakel de voeding in.
- In normale ruststand moet de OK-led eenmaal per seconde groen knipperen. PHOTO en STOP moeten branden; FCA/FCC branden wanneer de eindschakelaars niet zijn geactiveerd, en de betreffende led dooft wanneer ze worden geactiveerd.
- Houd PROGRAM. Na ongeveer 3 s begint OK snel te knipperen; houd de knop ingedrukt.
- Wacht tot STOP brandt en OK continu groen brandt. Laat PROGRAM los binnen 10 s. Drie groene knippersignalen bevestigen dat het inleren is geslaagd; vijf rode signalen betekenen dat het inleren is mislukt.
- Controleer met een korte opdracht of de bewegingsrichting en de werking van de eindschakelaars correct zijn. Stop de beweging bij een storing en koppel de voeding los voordat u reparaties uitvoert.
- Stel TL/TP/F en de gewenste functies in. Herhaal het inleren na een wijziging van DIP1/2 of de STOP/PHOTO-bedrading en voer daarna de volledige tests uit.
Het inleren van de apparaten herkent de veiligheidsingangen. Stel het bewegingstraject in met de eindschakelaarrails en de werktijd TL.
Instellingen van TL, TP, F en DIP-schakelaars
| TL – werktijd | Stel de tijd in op de volledige beweging, met ongeveer 2–3 s reserve. Bij vertraging moet de tijd zo worden ingesteld dat de vertraging ongeveer 50–70 cm vóór de eindschakelaar begint. |
|---|---|
| TP – pauze | Bepaalt de wachttijd vóór automatisch sluiten in de automatische modus. |
| F – kracht | Regelt het motorvermogen. Een technicus past dit aan met krachtmetingen en tests van de beveiligingen, niet als oplossing voor een klemmende poort. |
De fabrieksinstelling is de halfautomatische modus: DIP1 ON, DIP2–10 OFF. Wijzig de schakelaars wanneer de voeding is losgekoppeld.
| DIP1 | DIP2 | Modus |
|---|---|---|
| OFF | OFF | Handmatig – beweging alleen zolang de opdrachtknop wordt ingedrukt |
| ON | OFF | Halfautomatisch |
| OFF | ON | Automatisch met TP-pauze |
| ON | ON | Automatisch + altijd sluiten; na herstel van de voeding wordt de poort na 5 s gesloten |
| DIP | Functie bij ON |
|---|---|
| 3 | Wooncomplexmodus: opdrachten tijdens het openen onderbreken de beweging niet; dit geldt niet voor handmatige bediening. |
| 4 | Voorwaarschuwing door knipperlicht gedurende 5 s, in de handmatige modus 2 s. |
| 5 | Sluiten nadat de fotocel is vrijgemaakt: in de automatische modus wordt de pauze verkort tot 5 s; in de halfautomatische modus kan een onderbreking tijdens het sluiten ervoor zorgen dat de poort na TP sluit. |
| 6 | De fotocellen werken ook tijdens het openen. |
| 7 | Geleidelijke start. |
| 8 | Vertraging aan het einde van het traject; verlaagt ook het beschikbare koppel en vereist een correcte TL-instelling. |
| DIP9 | DIP10 | Remming |
|---|---|---|
| OFF | OFF | Uitgeschakeld |
| OFF | ON | Zwak |
| ON | OFF | Gemiddeld |
| ON | ON | Sterk |
Wanneer DIP8 is ingeschakeld, daalt de snelheid tijdens het vertragen tot 30 % van de nominale waarde en het motorkoppel met ongeveer 70 %. Als de poort een hoog koppel vereist, kan deze in deze fase tot stilstand komen; een technicus moet controleren of de poort de eindschakelaar betrouwbaar bereikt.
Voer na een wijziging van DIP1/2 het inleren van de apparaten uit. Werkzaamheden aan jumper TLM en geavanceerde service-instellingen zijn voorbehouden aan een technicus en moeten volgens de installatiehandleiding worden uitgevoerd.
Geïntegreerde ontvanger en afstandsbedieningen koppelen
De 433,92 MHz-ontvanger ondersteunt FLO, FLOR, O-CODE en HCS SMILO. De eerste opgeslagen afstandsbediening bepaalt de codefamilie; de overige afstandsbedieningen moeten daarmee compatibel zijn. Verschillende families kunnen niet worden gecombineerd alleen omdat ze dezelfde frequentie hebben.
Compatibele modellen zijn bijvoorbeeld FLO2R-S, FLO4R-S, FLO2, FLO4 en SMILO SM2. FLO gebruikt een vaste code; FLOR en SMILO gebruiken een rolling code. Controleer bij vervanging van een oude RO500 eerst de familie van de gebruikte afstandsbedieningen.
Modus 1 – volledige afstandsbediening opslaan
- Houd de knop op de printplaat ingedrukt RADIO ongeveer 4 s, totdat de radio-led gaat branden; laat de knop dan los.
- Houd binnen 10 s een willekeurige knop van de te programmeren afstandsbediening ongeveer 3 s ingedrukt. Drie ledflitsen bevestigen dat de afstandsbediening is opgeslagen.
- Een volgende afstandsbediening van dezelfde familie kan binnen het volgende interval van 10 seconden worden opgeslagen; wacht anders tot de procedure is beëindigd.
Op de ROA40R10 zijn de knoppen in modus 1 als volgt toegewezen: 1 stap-voor-stap, 2 gedeeltelijk openen, 3 openen, 4 sluiten. Een afstandsbediening met één of twee knoppen heeft alleen de bijbehorende eerste commando's.
Modus 2 – afzonderlijke knop
Selecteer de gewenste opdracht door RADIO kort in te drukken: 1× stap-voor-stap, 2× gedeeltelijk openen, 3× openen, 4× sluiten, 5× STOP. Het aantal flitsen moet overeenkomen met de selectie. Houd binnen 10 s de gewenste knop van de afstandsbediening ongeveer 3 s ingedrukt; drie flitsen bevestigen dat de afstandsbediening is opgeslagen.
Eén snelle flits betekent dat de code al is opgeslagen, zes flitsen duiden op een incompatibele familie en acht flitsen op een vol geheugen. De ontvanger kan maximaal 100 afstandsbedieningen opslaan in modus 1. Meer procedures vindt u in de handleiding voor het koppelen van NICE-afstandsbedieningen.
Afstandsbedieningen wissen
Houd RADIO ingedrukt wanneer het radiogeheugen ontgrendeld is: de led gaat branden, dooft en knippert vervolgens drie keer. Laat los tijdens de derde flits. Vijf flitsen bevestigen dat alle afstandsbedieningen zijn gewist. Dit is geen reset van de aandrijfinstellingen. Als het geheugen vergrendeld is, volg dan de ontgrendelingsprocedure in de montagehandleiding.
Accessoires en vervanging van een oudere ROBO
Bij vervanging van de NICE ROBO RO500 kunnen bestaande accessoires vaak behouden blijven, maar een technicus moet de spanning, het stroomverbruik, het contacttype en de codering controleren.
| Fotocellen | EPM of een geschikte NC-relaiscombinatie. Houd bij een voeding van 24 V DC rekening met de polariteit en de stroomlimiet. |
|---|---|
| Waarschuwingslamp | ELAC op FLASH 230 V AC. Een oude waarschuwingslamp van 12/24 V mag niet rechtstreeks op deze uitgang worden aangesloten. |
| Sleutelschakelaar / externe module | Potentiaalvrij NO-contact op 9/13. De voeding van de externe module moet voldoen aan de vereisten ervan en aan de limiet van 100 mA. |
| Tandheugel | Module 4, juiste lengte en speling van 1–2 mm. Controleer ook de slijtage en hoogte van de bestaande tandheugel. |
| Service | IBT4N met OVIEW. Schakel de voeding uit voordat u aansluit. |
Voor aansluiting op een smart-systeem moeten de specifieke module en de gewenste commando's worden gecontroleerd. De ROX-ontvanger heeft geen aansluiting voor de insteekbare OXIBD; functies van nieuwere BlueBUS-aandrijvingen kunnen er niet automatisch op worden overgezet.
Diagnose van de ROA40R10
| OK-led | Betekenis en handeling |
|---|---|
| Brandt niet | Controleer de voeding en zekeringen; verhelp eventuele kortsluiting voordat u een zekering vervangt. |
| Groen, eenmaal per seconde | Normale gereedstatus. Twee snelle groene flitsen geven een wijziging van de ingang aan. |
| 1 rode flits | Inleren mislukt of DIP1/2 gewijzigd: controleer de ingangen en herhaal het inleren. |
| 2 rode flitsen | PHOTO blokkeert de beweging; verwijder de hindernis en controleer de fotocellen. |
| 4 rode flitsen | STOP is geactiveerd; controleer de veiligheidsvoorziening. |
| 5 rode flitsen | Fout in de interne parameters. Wacht minstens 30 s; neem bij een aanhoudende storing contact op met de servicedienst en herstel de instellingen. |
| 7 rode flitsen | Fout in het interne circuit of een moduswijziging. Schakel de voeding uit, controleer de status en instellingen; neem bij herhaling contact op met de servicedienst. |
| 8 rode flitsen | Er blijft een commando actief dat een andere beweging verhindert; controleer de afstandsbediening of het contact. |
Bij PHOTO en STOP betekent een brandende led dat de ingang gereed is; een gedoofde led duidt op activering of een fout. SbS brandt zolang het commando actief is. FCA/FCC gaan uit wanneer de betreffende eindschakelaar wordt geactiveerd. Een continu brandende rode of groene OK-led buiten de inleerprocedure vereist een storingcontrole.
Instellingen herstellen
Een technicus voert de reset pas uit nadat de oorzaak van de storing is vastgesteld. Bij stilstaande motor schakelt de technicus de voeding uit, houdt PROGRAM ingedrukt en schakelt de voeding weer in. Nadat OK is gaan branden en weer is gedoofd, volgen drie flitsen; laat PROGRAM los tijdens de derde flits. Vijf flitsen bevestigen dat de instellingen zijn hersteld.
Deze procedure wist de afstandsbedieningen niet, maar heft de vergrendeling van het radiogeheugen op. Stel de functies opnieuw in, leer de apparaten opnieuw in en voer tests uit voordat u de installatie weer gebruikt. Gebruik de aparte RADIO-knop om afstandsbedieningen te wissen.
Tests, gebruik en onderhoud
Voordat de installatie wordt opgeleverd, controleert de technicus herhaaldelijk de volledige beweging, de eind- en vaste aanslagen, de ontgrendeling, de fotocellen/Phototest en STOP, en meet hij de botskrachten. De technicus controleert of de poort na een stroomstoring of moduswijziging geen gevaarlijke beweging maakt.
Voer onderhoud uiterlijk om de 6 maanden of 20.000 bewegingenuit, afhankelijk van wat zich het eerst voordoet. Controleer de ankers, de tandheugel en de speling ervan, de wielen, de geleiding, corrosie, kabels, ontgrendeling en alle beveiligingen. Schakel de netvoeding uit voordat u werkzaamheden uitvoert.
Betreed de doorgang niet terwijl de poort beweegt en laat kinderen niet met de poort of afstandsbedieningen spelen. Als er een loopdeur in het poortblad zit, moet het openen daarvan het starten van de motor blokkeren. Stop bij ongebruikelijke geluiden of een storing de automatisering, ontgrendel de poort veilig en neem contact op met de servicedienst. Overbrug de beveiligingsingangen niet. Als de poort de enige toegang is, moet u tijdens de montage zorgen voor toegang tot de ontgrendeling.
Technische gegevens ROX1000
| Motor / voeding | 230 V AC, 50/60 Hz |
|---|---|
| Opgenomen vermogen | 350 W |
| Nominaal / maximaal koppel | 9 / 24 Nm |
| Kracht | Nominaal 250 N, maximaal 670 N |
| Snelheid | 8,5 m/min nominaal, 11 m/min onbelast |
| Max. gewicht / lengte | 1 000 kg / 8 m onder de hierboven vermelde omstandigheden |
| Nominaal bedrijf | 20 cycli/uur; maximaal 4 minuten continu |
| Tandwiel | Z15, module 4, tandsteek 12,5 mm, diameter 60 mm |
| Bedrijfstemperatuur | −20 tot +55 °C |
| Beschermingsgraad / elektrische klasse | IP44 / I, beschermingsleiding PE |

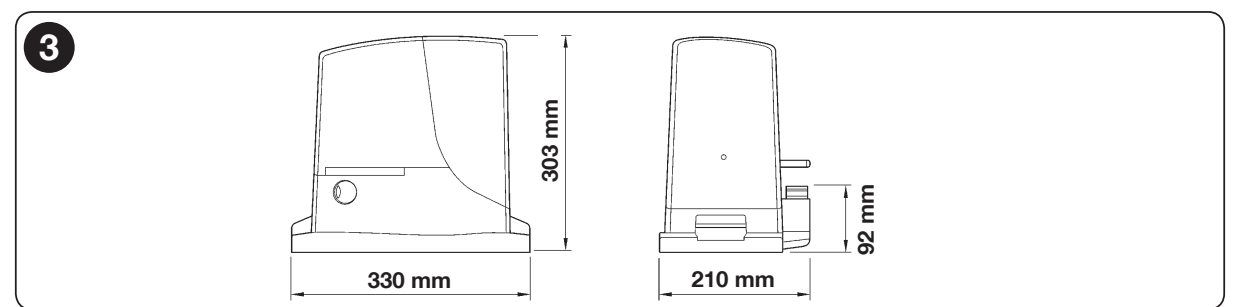

| Afmetingen / gewicht | 330 × 210 × 303 mm / 11 kg |
| Besturingseenheid | NICE ROA40R10 met geïntegreerde ontvanger van 433,92 MHz |
Stuur ons de lengte, het gewicht, foto's van de geleiding en het verwachte aantal cycli, zodat we de keuze kunnen controleren. Neem contact met ons op.
Montagehandleiding PDF
