Aandrijvingsset voor schuifpoorten tot 400 kg CAME BXL04AGS, 801MS-0140 (D)
| Beschikbaarheid van het product: | binnen 3 dagen | We verzenden de goederen doorgaans binnen 3 dagen. |
|---|
binnen 3 dagen
€ 424,83 incl. btw
| Gewicht |
|---|
| 12 kg |
Beschrijving van het product Aandrijvingsset voor schuifpoorten tot 400 kg CAME BXL04AGS, 801MS-0140 (D)
CAME BXL04AGS-aandrijving is bedoeld voor schuifpoorten met een gewicht tot 400 kg en een doorgangsbreedte tot 10 m. Hij heeft een elektromechanische stopcontact. De aandrijving is nietreversibel.. Gedetailleerde technische kenmerken ». Handleiding downloaden ».
BXL04AGS met ZN6-besturingsprint is een aandrijving voor een schuifpoortvleugel met een 24 V DC-motor en mechanische eindschakelaars. De netvoeding is 230 V AC. Beoordeel het gewicht, de lengte en de weerstand van de poort in samenhang; de aandrijving is geen oplossing voor een zwaar lopende of beschadigde poortvleugel.
De montage, aansluiting op het lichtnet en inbedrijfstelling moeten worden uitgevoerd door een gekwalificeerde technicus. Koppel vóór werkzaamheden de netvoeding en eventuele accu’s los. Een encoder en fotocellen vervangen geen vaste aanslagen, bescherming van gevaarlijke punten en controle van de krachten op de gemonteerde poort.
Controleer de besturingsprint voordat u gaat programmeren. De volgende instellingen gelden voor ZN6 met vijf DIP-schakelaars, drie trimmers en een P1-knop. Gebruik deze DIP-combinaties niet als de aandrijving een andere besturingsprint of een display heeft.
CAME BXL04AGS-set
De set bevat een aandrijving met 24 V-motor, afstandsbediening, fotocellen, radio-ontvanger en zwaailamp. Kies overige onderdelen, met name tandheugel en extra bediening, op basis van de specifieke poort. Controleer de aanduiding van de besturing en de meegeleverde onderdelen voordat u ze aansluit.
| Eigenschap | CAME BXL04AGS |
|---|---|
| Set |  BXL04AGS / 801MS-0140 (D) |
| Max. poortvleugel | 400 kg / 10 m |
| Motor / vermogen | 24 V DC / 150 W |
| Besturing in deze handleiding | ZN6: DIP, P1, trimmers |
| Bedrijf | Inschakelduur 50% |
| Radiogeheugen | 25 gebruikers |
Compatibele accessoires
| Wat | Waarom | Type |
|---|---|---|
| Fotocellen | Controle van de doorgang; kies de reactie van de veiligheidsingang. |
|
| Zwaailamp | Signaleert de beweging van de poort. |
|
| Ontvanger | Radiografische bediening met overeenkomende codering. |
|
| Afstandsbediening | Extra zender voor een compatibel systeem met vaste code. |
|
| Tandheugel | Overbrenging van de beweging naar de poortvleugel. |
|
| Drukknop / sleutelschakelaar | Lokale bediening of STOP. |
|
Montage van de aandrijving
Wanneer de aandrijving is ontgrendeld, moet de poort over de volledige loopweg soepel bewegen, zonder helling, beschadigde wielen of risico om uit de geleiding te lopen. Controleer de vaste mechanische aanslagen in de open en gesloten stand, de stabiliteit van de ondergrond en de beveiliging van plaatsen waar de poortvleugel iemand kan beknellen. Er mag geen water staan in de ruimte rond de aandrijving en er mag geen directe waterstraal op komen.
Fundering en montageplaat
Het montagevoorbeeld heeft een sleuf van 450 × 300 mm en een diepte van 400 mm. Pas de afmetingen van de fundering aan de ondergrond en de specifieke poort aan. De bekisting steekt 50 mm boven het maaiveld uit; gebruik wapening en M12-ankers. Voor de toevoer naar de aandrijving wordt een mantelbuis van Ø 40 mm aanbevolen en voor accessoires een mantelbuis van Ø 25 mm.
Plaats de montageplaat horizontaal, voer de kabels door de openingen en laat de draadeinden van de ankers boven het oppervlak uitsteken. Laat het beton minstens 24 uur uitharden. Bepaal de positie van de plaat ten opzichte van de tandheugel aan de hand van de maattekening; de hoogte van het rondsel verschilt bij deze twee aandrijvingen.
Montage en hoogte-instelling
Verwijder de afdekking en plaats de aandrijving op de montageplaat. De kabels moeten via de onderzijde van de behuizing worden ingevoerd, door correct gemonteerde kabelwartels. Til tijdens het afstellen de aandrijving met de stelvoeten met schroefdraad op 5–10 mm, zodat er ruimte overblijft om de ingrijping af te stellen.

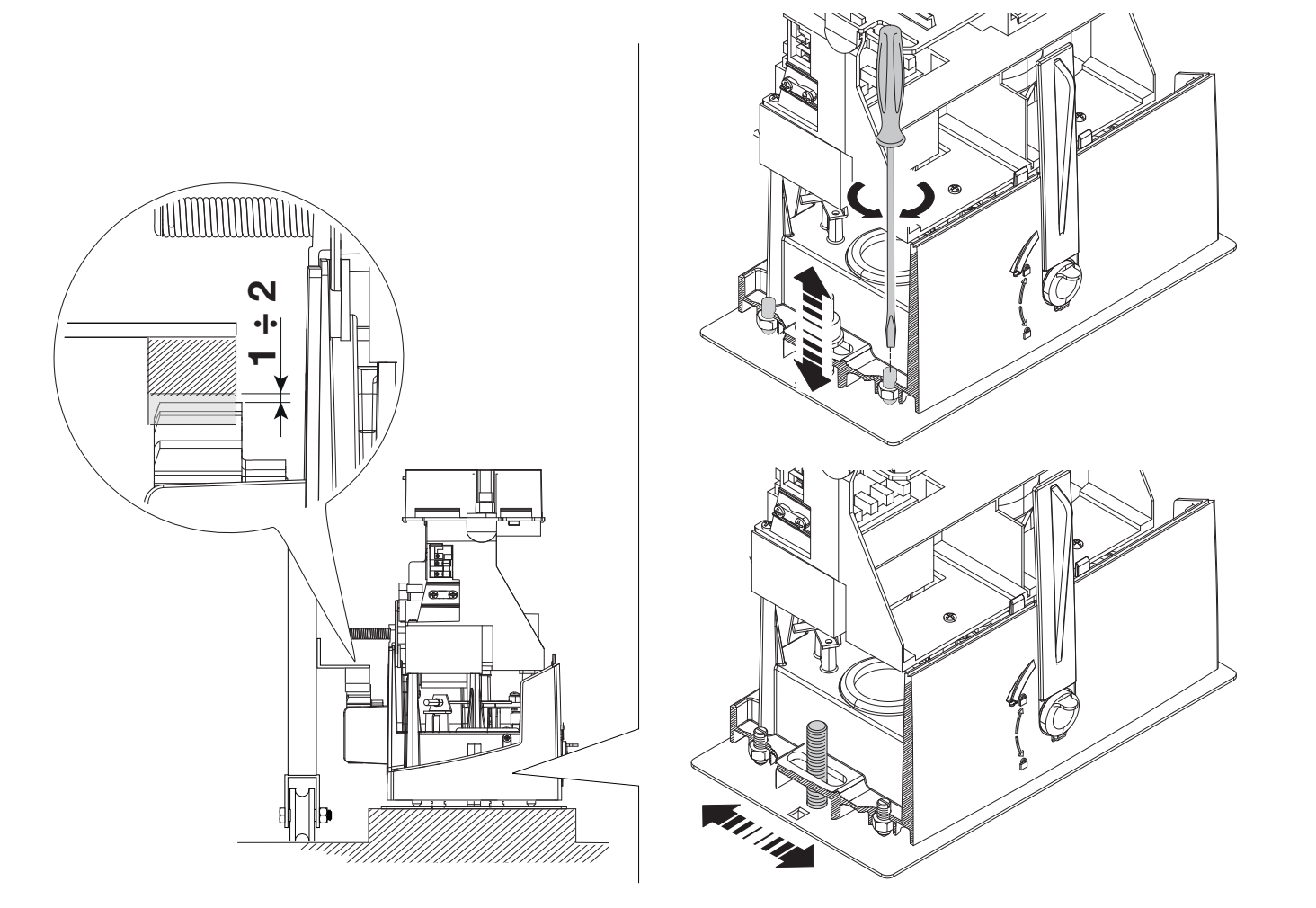

Tandheugel en speling in de ingrijping
Ontgrendel de aandrijving en bevestig de tandheugel terwijl u de poortvleugel met de hand beweegt. Gebruik bij het verbinden van de delen een hulpstuk voor de tandheugel onder de verbinding, zodat de tanden vloeiend op elkaar aansluiten. Stel na de montage de verticale en horizontale positie van de aandrijving af.
Houd 1–2 mm speling tussen de tandheugel en het rondsel. Het gewicht van de poort mag niet op de aandrijving rusten. Beweeg de poort met de hand over de volledige loopweg en controleer de ingrijping en de verbindingen van de tandheugel; draai pas daarna de moeren en ringen op de ankers vast.
Mechanische eindschakelaars
Schuif de poortvleugel met de hand naar de open stand. Bevestig de openingsschakelaar op de tandheugel, zodat de nok de veerbelaste microschakelaar betrouwbaar omschakelt. Stel de sluitschakelaar op dezelfde manier af. Zet de schakelnokken stevig vast; de vaste mechanische aanslag van de poort en de schakelaar van de aandrijving hebben verschillende functies.
Stel het uitschakelpunt zo af dat de aandrijving de poortvleugel bij normaal openen of sluiten niet tegen de vaste mechanische aanslag drukt.
Bedrading
| Aansluiting | Kabel / vereiste |
|---|---|
| Netspanning 230 V AC, L/N/PE | 3G × 1,5 mm² voor lengtes tot 20 m; 3G × 2,5 mm² bij 20–30 m. |
| Zwaailamp / bediening | 2 × 0,5 mm²; controleer de aderdoorsnede voor de specifieke belasting en kabellengte. |
| Fotocellen DIR10 | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm² volgens het gesynchroniseerde DIR-schema. Sluit ook de TX-verbinding en het NC-contact aan. |
| Antenne | RG58; aanbevolen lengte tot 5 m. |
Het aantal aders moet volstaan voor het volledige gekozen schema. Bij een langere kabelroute, gelijktijdige belastingen of andere accessoires moet een technicus de aderdoorsnede berekenen op basis van de stroom en de spanningsval. Bescherm de kabels tegen beschadiging en contact met de motor of transformator; leid de netvoeding en laagspanningscircuits op een geschikte manier gescheiden.
Handmatige ontgrendeling bij stroomuitval
Schakel de voeding uit en beveilig het poortblad voordat u de poort handmatig beweegt. Het ontgrendelen van een beschadigde of uit balans geraakte poort kan een ongecontroleerde beweging veroorzaken.
- Steek de sleutel in het slot en draai hem met de klok mee.
- Trek aan de ontgrendelingshendel en open deze zoals afgebeeld.
- Beweeg de poort handmatig en gecontroleerd, zonder personen in het bewegingsbereik.
- Zet de hendel bij het opnieuw vergrendelen terug in de oorspronkelijke stand en vergrendel het mechanisme. Controleer vóór een motorcommando of de aandrijving vergrendeld is.
Overzicht van de besturingsprint ZN6
ZN6 heeft vijf DIP-schakelaars, trimmers A.C.T., SP.SLOW en SENS., programmeerknop P1 en bedieningsknop 7. De leds geven de voeding, bedieningscommando's en veiligheidsingangen aan. Voor radio-ontvangst is een insteekkaart in de AF-connector nodig; R800 wordt gebruikt voor een compatibel codebedieningspaneel.
| Afbeeldingsnummer | Onderdeel |
|---|---|
| 1 / 2 / 3 | DIP-schakelaars / trimmers / P1 |
| 4 / 5 | Led / bedieningsknop 7 |
| 6 / 7 / 8 | Encoder en eindschakelaars / bediening en beveiliging / A–B-toetsenbord |
| 9 / 10 / 11 | Motor M–N / accessoires / interne printvoeding |
| 12 / 13 / 14 | Accessoirezekering / antenne / AF |
| 15 / 16 | RGP1 / R800 |
| 17 / 18 | Netklemmenblok / netzekering |
Klemmen en voeding van de ZN6
| Klemmen | Gebruik / spanning / polariteit |
|---|---|
| L / N / PE | Netspanning 230 V AC, 50/60 Hz; sluit de beschermingsleiding PE aan. AC, zonder +/−. |
| 10 / 11 | Accessoires 24 V AC/DC, samen maximaal 20 W. Bij DC: 10 = plus (+), 11 = min (−); bij AC is er geen polariteit. |
| 10 / E | Uitgang voor zwaailamp 24 V AC/DC, max. 25 W; bij DC is 10 de gemeenschappelijke plus en E de geschakelde uitgang. Dit is geen permanente voeding voor accessoires. |
| 24 / 0 | Interne voedingsingang van de print, 24 V AC/DC; niet verbinden met de accessoire-uitgang. Bij AC is er geen polariteit; bij DC is 0 = +, 24 = −. |
| M / N | 24 V DC-motor; aansluiten volgens het oorspronkelijke schema. Geen 230 V-netspanning. |
| + / E / − | Encoder: voeding +/− en signaal E; dit is geen uitgang voor accessoires. |
| F / FA, F / FC | Eindschakelaars: FA voor openen, FC voor sluiten, F gemeenschappelijk; NC-contacten hebben geen polariteit. |
Bedieningscommando's, STOP en toetsenbord
| Klemmen | Contact / werking |
|---|---|
| 1–2 | NC STOP. Standaard actief; als er geen STOP is, uitschakelen met DIP 2,3. Contact zonder polariteit. |
| 2–7 | NO-commando, standaard openen – sluiten – richting omkeren. Geen polariteit; geen externe voeding aansluiten. |
| 2–3P | NO-gedeeltelijke opening; bij ingedrukte knop blijft de poort openen. Geen polariteit. |
| 2–CX | NC-veiligheidscontact; activeren en C1/C4 selecteren. |
| 10–TS | Voedingsuitgang voor de geteste fotocelkring, volgens het betreffende schema. |
| A–B | Compatibel toetsenbord met R800-kaart, geen motorklemmen. |
| Antenne / AF | RG58 / insteekbare radio-ontvangerkaart. Alleen plaatsen wanneer de net- en batterijvoeding uitgeschakeld zijn. |
Zwaailamp 24 V
KLED24 sluit aan op 10–E. Heeft een voeding van 24 V AC/DC en een verbruik van 2 W. Bij AC heeft de aansluiting geen gelijkstroompolariteit; bij DC is 10 op de print de pluspool en E de geschakelde uitgang. Op de aansluiting van de KLED24 zijn geen afzonderlijke +/−-aanduidingen aangebracht. Een zwaailamp van 230 V mag niet op deze uitgang worden aangesloten.
Fotocellen en veiligheidstest
CAME DIR10 bestaat uit een zender TX en ontvanger RX met een bereik van 10 m. Stel de jumper van de ontvanger in op 24 V. Het verbruik van het paar is 60 mA bij 24 V AC. De voeding van de RX is aangeduid met 10 (+), 2 (−); de TX heeft TX (+), 2 (−). Bij wisselspanningsvoeding is er geen gelijkstroompolariteit. De TX-aansluiting maakt deel uit van de synchronisatie; sla de verbinding ervan niet over.
| Fotocelklem | Standaardaansluiting | Aansluiting met test |
|---|---|---|
| RX 10 (+) | Printplaat 10 | Printplaat 10 |
| RX 2 (−) en RX C | Printplaat 2 | Printplaat 2 |
| RX TX ↔ TX TX (+) | Verbind TX tussen ontvanger en zender | Dezelfde verbinding |
| TX 2 (−) | Printplaat 2 | Printplaat TS |
| RX NC | Printplaat CX | Printplaat CX |
Het C–NC-contact is een potentiaalvrij veiligheidscontact. Het heeft geen plus- of minpool. De voedingsaansluiting en het contact zijn twee afzonderlijke circuits. Bij DC is 10 de positieve pool; de negatieve uitgang RX 2 is in dit specifieke schema verbonden met de gemeenschappelijke klem 2 van de printplaat. Verwar klem 2 niet met voedingsklem 11.
Activeer de aangesloten CX-ingang via DIP 4. Laat voor de beveiliging tijdens het sluiten de reactie C1 ingesteld; via DIP 1,4 wordt C4 geselecteerd. C1 opent de poort opnieuw als de lichtstraal tijdens het sluiten wordt onderbroken; C4 stopt de beweging en hervat deze nadat het obstakel is verwijderd.
De oorspronkelijke ZN6-schema's hieronder tonen gesynchroniseerde DN10-fotocellen. De bovenstaande klemmenaanduidingen voor DIR10 zijn ook gebaseerd op de eigen aansluiting ervan. Gebruik deze klemmenaanduidingen niet voor fotocellen met andere aanduidingen of een andere interface.
Aansluiting met test via TS
Bij de test wordt TX 2 verplaatst naar TS, terwijl RX 2 en RX C aangesloten blijven op klem 2 van de printplaat. De TX-verbinding tussen zender en ontvanger blijft behouden. Wijzig eerst de aansluiting terwijl de voeding is uitgeschakeld en activeer pas daarna de test.
Activeer de test via DIP 2,4 en P1; de CX-ingang moet ingeschakeld zijn. Bij een mislukte test voert de printplaat het commando niet uit. Zet na het instellen alle DIP-schakelaars terug op OFF.
Test na aansluiting de onderbreking van de lichtstraal tijdens de betreffende beweging en controleer of de straal weer vrij is. Overbrug de veiligheidsingang niet als permanente oplossing voor een storing.
Eerste ingebruikname van ZN6
- Controleer de mechaniek, de speling van de tandheugel, de vaste en schakelende eindaanslagen, de vergrendeling van de aandrijving en alle aangesloten beveiligingen.
- Schakel de voeding in en controleer de PWR-led. Stel achtereenvolgens in: de schuifrichting, STOP en het aanleren van de loopweg.
- Activeer de aangesloten CX, stel de reactie ervan in en configureer eventueel de fotoceltest. Laat de ongebruikte CX uitgeschakeld.
- Stel de trimmers in en, evenals eventuele automatische werking en gedeeltelijke opening.
- Koppel de afstandsbedieningen. Controleer de volledige cyclus, STOP, de fotocellen, de vertraging, de eindposities, het zwaailicht en het gedrag na een stroomstoring.
Automatisch aanleren van de volledige loopweg
Voorwaarden: juiste richting en STOP, actieve encoder, vrije loopweg en correct ingestelde eindschakelaars. Na handmatig verplaatsen moet de aandrijving opnieuw worden vergrendeld. De technicus houdt toezicht op de volledige beweging; betreed tijdens het aanleren niet de poortzone.
- Stel bij stilstaande aandrijving DIP 1,2,3,5 in op ON; DIP 4 blijft op OFF.
- Druk op P1. De poort voert een reeks bewegingen uit om de vertragingspunten te bepalen.
- Tijdens het aanleren knippert de rode led. Een geslaagde voltooiing wordt bevestigd met een geluidssignaal van 1 s; bij een mislukking knippert de led snel en klinken er 4 signalen.
- Met P1 kan het aanleren worden onderbroken. Zet na voltooiing alle vijf DIP-schakelaars op OFF.
- Controleer de volledige openings- en sluitcyclus en de werking van de veiligheidsvoorzieningen. Verhelp bij een fout eerst de oorzaak en herhaal daarna pas het aanleren.
Gedeeltelijke opening aanleren
Verplaats de poort na het aanleren van de volledige loopweg met knop 7 op de printplaat naar de gewenste gedeeltelijke openingspositie. Zet DIP 4,5 op ON en druk op P1. De led brandt en een geluidssignaal van 1 s bevestigt dat de positie is opgeslagen. Snel knipperen met vier geluidssignalen betekent dat de positie niet is toegestaan. Zet de DIP-schakelaars daarna terug op OFF en test het commando 2–3P en de automatische werking van de gedeeltelijke positie.
Programmeren met DIP-schakelaars en knop P1
De DIP-schakelaars selecteren de functie die u met knop P1 opslaat. Het zijn geen permanente bedieningsschakelaars. Zet bij elke instelling alleen de in de betreffende rij vermelde nummers op ON; alle overige moeten op OFF staan. Programmeer alleen wanneer de aandrijving stilstaat. Zet na de bevestiging alle vijf DIP-schakelaars terug op OFF.
Bij een normale omschakeling naar een actieve of alternatieve functie brandt de led en klinkt er 1 s lang een geluidssignaal; bij terugschakelen naar uitgeschakeld of de oorspronkelijke waarde knippert de led en klinken er twee signalen. STOP, de encoder en de automatische gedeeltelijke-stopfunctie zijn af fabriek ingeschakeld; de eerste druk op P1 schakelt ze daarom uit. Voor het aanleren, koppelen, wissen en resetten gelden afzonderlijke bevestigingen, vermeld in de tabel.
Trimmers en waarden opslaan
| Trimmer | Bereik / functie |
|---|---|
| A.C.T. | Wachttijd voor automatisch sluiten 1–120 s; automatische sluiting moet met een afzonderlijke functie worden geactiveerd. |
| SP.SLOW | Vertragingssnelheid 30% (−) tot 60% (+) van de maximale snelheid. |
| SENS. | Gevoeligheid van de obstakeldetectie: − minimale, + maximale gevoeligheid. Controleer na wijziging de krachten en de beveiliging. |
Sla na het instellen van de trimmers alle drie de waarden op: Zet DIP 2,3,4,5 op ON, druk op P1 en wacht op bevestiging met de led en een geluidssignaal van 1 s; zet daarna alle DIP-schakelaars op OFF. Zonder deze opslag gaan de wijzigingen verloren.
Afstandsbedieningen koppelen
ZN6 slaat maximaal 25 gebruikers. Voor een 433,92 MHz-systeem met vaste code kunnen AF43S en de compatibele TOP-432EE. Plaats de AF-kaart alleen wanneer de voeding is uitgeschakeld. Dezelfde frequentie garandeert op zichzelf geen compatibele codering.
- Kies de DIP-combinatie voor het gewenste commando: 1 = gedeeltelijk openen; 2 = alleen openen; 1,2 = openen–sluiten–van richting veranderen; 3 = openen–STOP–sluiten–STOP.
- Druk op P1. Druk nadat de led begint te knipperen binnen 10 seconden op de gekozen knop van de afstandsbediening.
- De led brandt en een geluidssignaal van 1 s bevestigt dat de knop is opgeslagen. Een reeds opgeslagen zender wordt aangegeven door snel knipperen en 4 geluidssignalen.
- Zet alle DIP-schakelaars terug op OFF en controleer de toegewezen functie.
Afstandsbedieningen wissen en resetten
Alle gebruikers wissen: Zet DIP 1,3 op ON en de overige op OFF; houd P1 5 s. De led brandt en een geluidssignaal van 1 s bevestigt het wissen. Zet daarna de DIP-schakelaars op OFF. Hiermee worden alle opgeslagen afstandsbedieningen verwijderd.
Parameters resetten: alle vijf DIP-schakelaars op ON zetten en op P1 drukken. De LED knippert en er klinken twee tonen; zet daarna alle vijf DIP-schakelaars op OFF. De reset verwijdert de gebruikersinstellingen niet. Stel vóór de volgende ingebruikname de richting, STOP, CX, de inleerprocedure en de veiligheidsvoorzieningen opnieuw in en controleer deze.

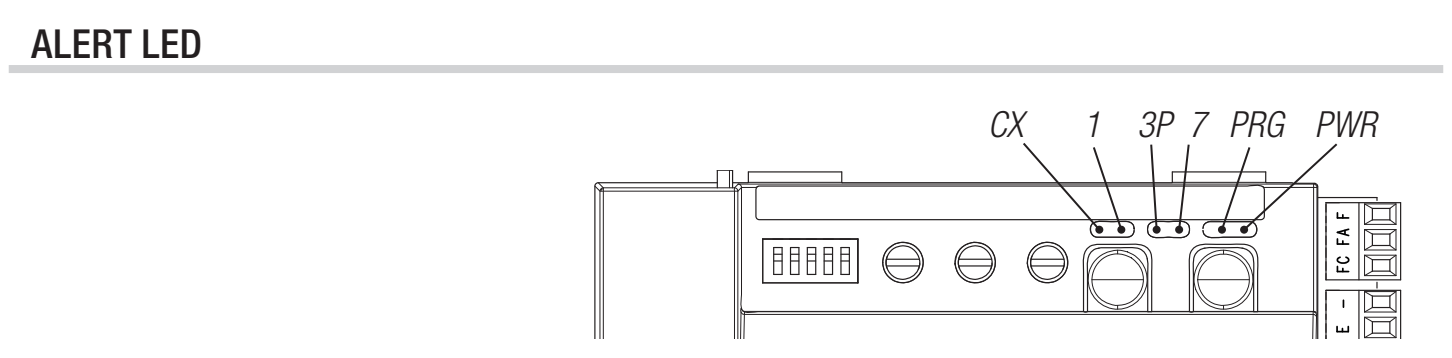

Diagnose ZN6
| LED | Betekenis / wat controleren |
|---|---|
| CX – geel | Brandt wanneer het NC-contact 2–CX open is. Lichtbundel, voeding en contact van de fotocellen. |
| 1 – geel | Brandt wanneer het NC-contact 1–2 open is. STOP en de configuratie ervan. |
| 3P – geel | Brandt wanneer het NO-contact 2–3P gesloten is; controleer bij continu branden op een vastzittend commando. |
| 7 – geel | Brandt wanneer het NO-contact 2–7 gesloten is; controleer de drukknop/schakelaar. |
| PRG – rood | Programmeren, wachten op automatische sluiting of storing. De betekenis hangt af van de uitgevoerde procedure. |
| PWR – groen | Voeding van de printplaat. Als de led niet brandt, controleer dan de toevoer en de zekeringen. |
| Symptoom | Controle / oplossing |
|---|---|
| 4 tonen tijdens het inleren | Controleer de inleerprocedure, de richting, de eindschakelaars, de vrije beweging en de encoder. |
| 4 tonen tijdens het koppelen | De zender is al opgeslagen; dit is geen bevestiging dat een nieuwe zender is opgeslagen. |
| 4 tonen bij gedeeltelijke opening | Kies een andere toegestane gedeeltelijke openingspositie. |
| Beweegt niet | Controleer de voeding, de ontgrendeling van de aandrijving, STOP, geactiveerde CX, de TS-test en continu gesloten commando-ingangen. |
| Opent, maar sluit niet | Controleer de fotocellen en hun NC-contact; controleer bij automatische sluiting ook of deze functie is geactiveerd en of A.C.T. is opgeslagen. |
Zekeringen ZN6
| Circuit | Snelle zekering |
|---|---|
| Netvoeding LINE | 1,6 A-F |
| Accessoires | 2 A-F |
Controleer zekeringen wanneer de voeding is uitgeschakeld. Gebruik hetzelfde ampèrage en hetzelfde snelle type; een zwaardere zekering of herhaaldelijk vervangen zonder de kortsluiting te verhelpen is geen reparatie.
Onderhoud en service
Controleer regelmatig of de rail en tandheugel schoon zijn, of de poort met de hand soepel beweegt, of de aandrijving goed vastzit, en controleer de aanslagen, kabels, ontgrendeling, fotocellen en overige veiligheidsvoorzieningen. Schakel vóór reiniging of werkzaamheden zowel de netvoeding als een eventuele batterijback-up uit. Stop de werking bij schade, ongebruikelijk geluid of trillingen en laat de oorzaak verhelpen.
Een hogere gevoeligheid van SENS. vervangt geen mechanische reparatie; de waarden van de trimmers moeten worden opgeslagen met DIP 2,3,4,5 en P1. Controleer na onderhoud opnieuw de volledige beweging, de krachten en de beveiligingen.
Technische specificaties BXL04AGS
| Parameter | Waarde |
|---|---|
| Maximaal gewicht van de poortvleugel | 400 kg |
| Maximale lengte van de poortvleugel | 10 m |
| Voeding van de aandrijving – netspanning | 230 V AC, 50/60 Hz |
| Motorvoeding | 24 V DC |
| Vermogen | 150 W |
| Maximale stroomopname | 7 A |
| Beschermingsgraad | IP44 |
| Bedrijfstemperatuur | −20 tot +55 °C |
| Bedrijf | Bedrijfscyclus 50%; dit is geen aantal cycli per uur. |
| Stand-byverbruik | 7,4 W |
| Beschermingsklasse | I |
| Rondsel / eindschakelaars | Module 4 / mechanisch |
| Besturing van de vermelde uitvoering | ZN6, DIP + trimmers + P1 |
| Gewicht van de aandrijving zelf | 7,7 kg |
