Aandrijvingsset voor schuifpoorten tot 600 kg CAME BXV06AGS, 801MS-0180 (D)
| Beschikbaarheid van het product: | binnen 3 dagen | We verzenden de goederen doorgaans binnen 3 dagen. |
|---|
binnen 3 dagen
€ 655,53 incl. btw
| Gewicht |
|---|
| 12 kg |
Beschrijving van het product Aandrijvingsset voor schuifpoorten tot 600 kg CAME BXV06AGS, 801MS-0180 (D)
Aandrijving CAME BXV06AGS is bedoeld voor schuifpoorten met een gewicht tot 600 kg en een vleugellengte tot 18 m. Hij heeft een elektromechanische stopschakelaar. De aandrijving is nietomkeerbaar. Gedetailleerde technische eigenschappen ». Handleiding downloaden ».
CAME BXV06AGS met besturingsprint ZN7 is een aandrijving voor schuifpoorten met een 24 V DC-motor en mechanische eindschakelaars. De netvoeding is 230 V AC. Hij is geschikt voor een poortvleugel tot 600 kg en 18 m lang. Beoordeel het gewicht, de lengte en de weerstand van de poort in samenhang; meer vermogen vervangt geen soepel handmatig bewegen.
De montage, aansluiting op het elektriciteitsnet en inbedrijfstelling moeten door een gekwalificeerde technicus worden uitgevoerd. Koppel vóór werkzaamheden zowel de netvoeding als eventuele batterijen los. Fotocellen en de encoder vervangen geen vaste aanslagen, bescherming van gevaarlijke plekken en controle van de krachten op de gemonteerde poort.
Controleer vóór montage het typeplaatje van de aandrijving, de ZN7-print, versie H1 en het menu ervan. De onderstaande technische gegevens en aansluitingen gelden voor de beschreven uitvoering. De volgende instellingen gelden voor de uitvoering met F28 = 60–100 %, F8 = 1/2 en U3 = 0/1. Als de print andere waarden of aansluitingen heeft, raadpleeg dan de handleiding voor de betreffende uitvoering; deze drie items bepalen op zichzelf niet de volledige firmware.

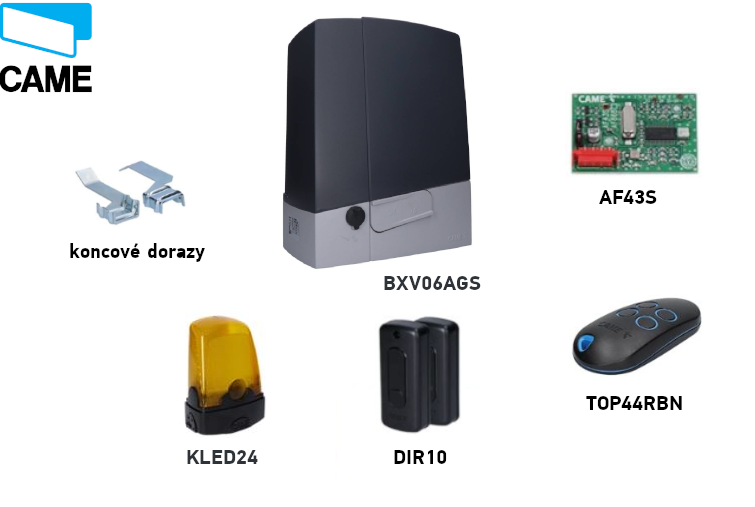

CAME BXV06AGS-set
Beide sets bevatten een aandrijving, afstandsbediening, fotocellen, radio-ontvanger en zwaailamp. Controleer vóór het aansluiten de aanduidingen op de daadwerkelijk meegeleverde accessoires. Kies aanvullende onderdelen, met name de tandheugel en lokale bediening, afgestemd op de betreffende poort.
| Eigenschap | CAME BXV06AGS |
|---|---|
| Set |  CAME BXV06AGS, 801MS-0180 (D) |
| Maximaal gewicht van de poortvleugel | 600 kg |
| Maximale lengte van de poortvleugel | 18 m |
| Netvoeding / motor | 230 V AC / 24 V DC |
| Vermogen / kracht | 270 W / 600 N |
| Maximale snelheid | 12 m/min |
| Motorselectie A1 | 2 – 600 kg |
| Besturing in deze handleiding | ZN7, display en menu |
De aanduiding 18 of 20 m geeft de maximale lengte van de poortvleugel aan, niet automatisch de breedte van de vrije doorgang. Selectie A1 verandert het draagvermogen van de fysieke aandrijving niet.
Accessoires en aansluitvoorbeelden
De volgende voorbeelden zijn bedoeld voor specifiek aangeduide apparaten. Gebruik bij een ander type de eigen aansluitklemmen en parameters; dezelfde functie of frequentie bevestigt op zichzelf geen compatibiliteit.
| Onderdeel | Geverifieerd voorbeeld / toepassing |
|---|---|
| Fotocellen | CAME DIR10, 12/24 V AC/DC, bereik 10 m; aansluiting en TS-test. |
| Zwaailamp | CAME KLED24, 24 V AC/DC, 2 W; uitgang 10–E. |
| Radio-ontvanger | CAME AF43S, insteekbare AF-kaart, 433,92 MHz; controleer de codering in combinatie met U4. |
| Afstandsbediening | CAME TOP-432EE, vaste code 433,92 MHz; voorbeeld voor een compatibele ontvanger. |
| Tandheugel | Tandheugels, module 4; speling en bevestiging. |
| Lokale bediening | Schakelaars, drukknoppen en lezers; NO-commando's en NC-veiligheidscontacten volgens het aansluitschema. |
Montage van de aandrijving
Wanneer de aandrijving is ontgrendeld, moet de poort over de gehele bewegingsweg soepel kunnen bewegen, zonder helling, beschadigde wielen of risico om uit de geleiding te lopen. Controleer de vaste mechanische aanslagen in zowel de open als de gesloten stand, de stabiliteit van de ondergrond en de bescherming van plekken waar de poortvleugel iemand kan beknellen. Er mag geen water staan in de ruimte van de aandrijving en de aandrijving mag niet worden blootgesteld aan een directe waterstraal. Heeft de schuifpoortvleugel een geïntegreerde looppoort, dan mag de motorische beweging alleen mogelijk zijn wanneer deze veilig is vergrendeld.
Fundering en ankerplaat

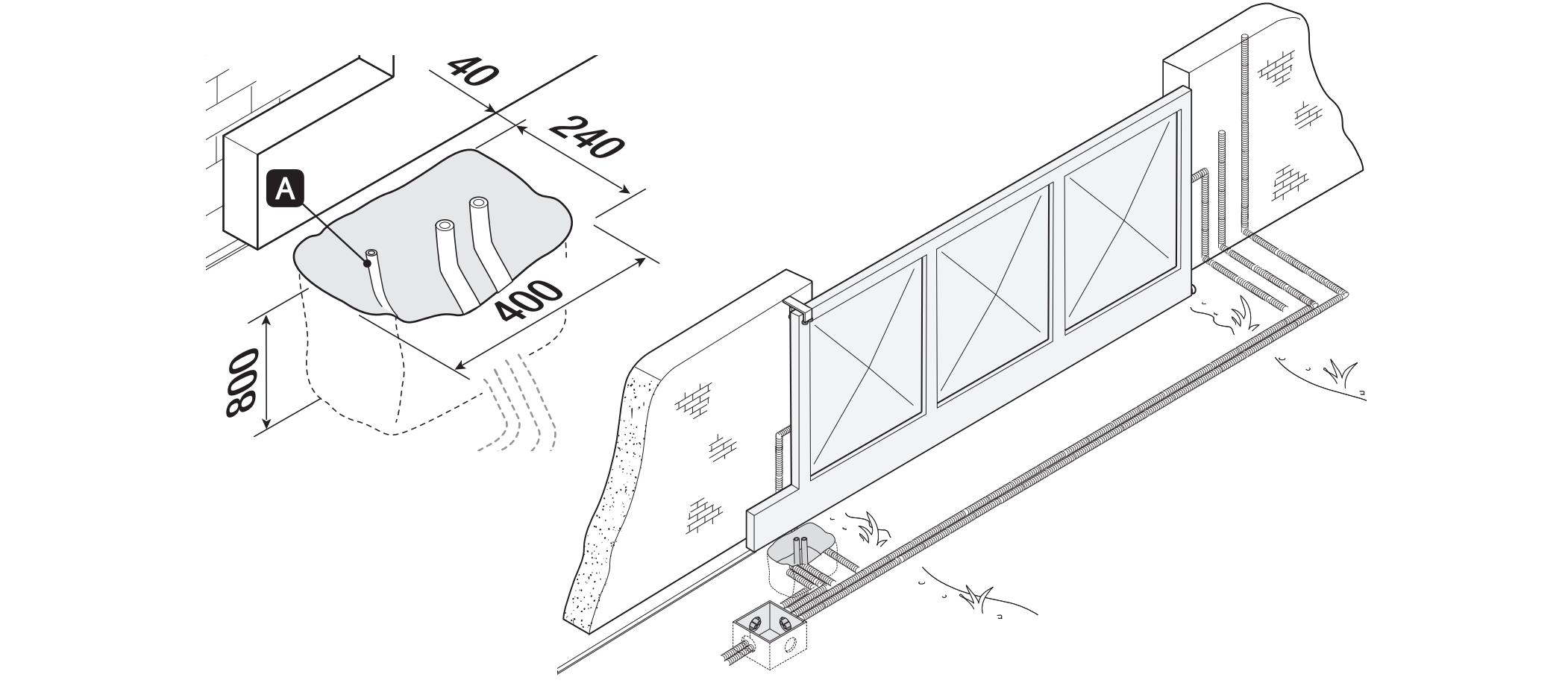

Bij het montagevoorbeeld is de uitgraving 400 × 240 mm en 800 mm diep. Pas de afmetingen van de fundering aan de ondergrond en de betreffende poort aan. De bekisting steekt 50 mm boven het maaiveld uit; gebruik wapening en M12-ankers. Voor de voedingskabel naar de aandrijving wordt een mantelbuis van Ø 40 mm aanbevolen, voor accessoires Ø 25 mm en voor een eventuele ontgrendelingskabel Ø 20 mm.
Plaats de ankerplaat waterpas, voer de kabels door de openingen en laat de draadeinden van de ankers boven het oppervlak uitsteken. Laat het beton minstens 24 uur uitharden. Bepaal de positie van de plaat ten opzichte van de tandheugel aan de hand van de afbeelding: de horizontale afstand van 95 mm en de hoogte van 106 mm zijn van toepassing op de gemarkeerde vlakken in de doorsnede. Verwar deze maten niet met de afmetingen van de fundering.
Plaatsing en hoogteafstelling
Verwijder de kap en plaats de aandrijving op de plaat. De kabels moeten via de onderzijde van de behuizing lopen en door de correct gemonteerde kabelwartels worden gevoerd. Til tijdens het afstellen de aandrijving met de stelvoeten met schroefdraad 5–10 mmop, zodat er ruimte overblijft om de ingrijping af te stellen.

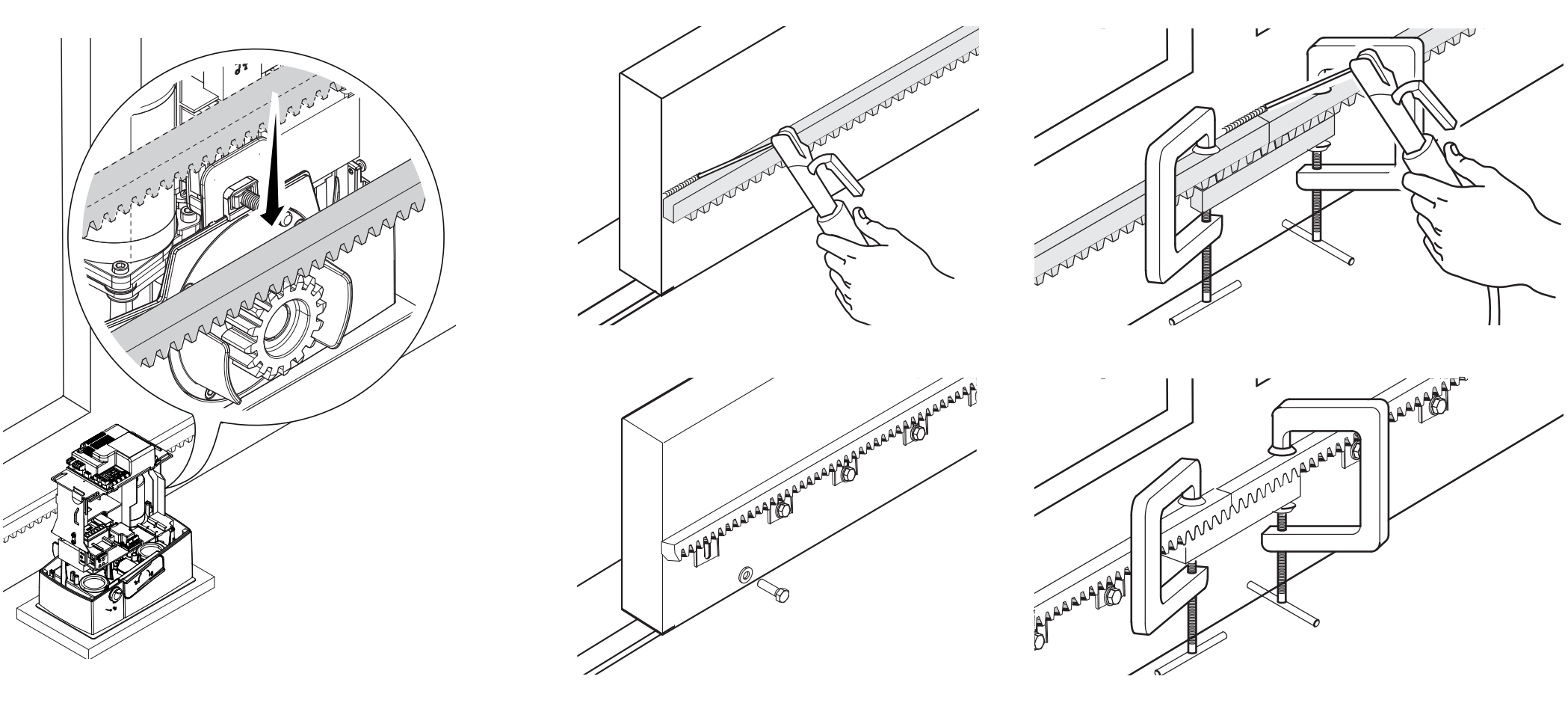

Tandheugel en speling in de ingrijping
Ontgrendel de aandrijving en bevestig de tandheugel terwijl u de poortvleugel met de hand beweegt. Gebruik bij het verbinden van de delen een hulpstuk voor de tandheugel onder de verbinding, zodat de tanden vloeiend op elkaar aansluiten. Stel na de montage zowel de verticale als de horizontale positie van de aandrijving af.
Houd 1–2 mm speling tussen de tandheugel en het rondsel. Het gewicht van de poort mag niet op de aandrijving rusten. Beweeg de poort met de hand over het volledige traject, controleer de ingrijping en de verbindingen van de tandheugel en draai pas daarna de moeren en ringen op de ankers vast.
Mechanische eindschakelaars
Schuif het poortblad met de hand naar de open positie. Bevestig de openingsschakelaarstop op de tandheugel, zodat de aanloop de veerbelaste microschakelaar betrouwbaar omschakelt. Stel de sluitstop op dezelfde manier af. Zet de stops stevig vast; de vaste mechanische poortstop en de schakelaarstop van de aandrijving hebben verschillende functies.
Laat in de afgebeelde opstelling bij de eindpositie ongeveer 20 mm tot aan de vaste stop. Controleer de uitloop bij de werkelijke snelheid en belasting.
Bekabeling
| Aansluiting | Kabel / voorwaarde |
|---|---|
| Netvoeding 230 V AC, L/N/PE | 3G × 1,5 mm² tot 20 m; 3G × 2,5 mm² bij 20–30 m. |
| Bedieningselementen | Het aantal aders is afhankelijk van de bediening; doorsnede 0,5 mm² voor de vermelde korte trajecten. |
| Fotocellen DIR10 | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Zorg voor de verbinding van TX en het NC-contact. |
| Antenne | RG58, maximaal 10 m; aanbevolen tot 5 m. |
| RSE / CRP | UTP CAT 5; aparte seriële verbinding, geen motortoevoer. |
Het aantal aders moet toereikend zijn voor het volledige gekozen schema. Bij een langer traject, gelijktijdige verbruikers of andere accessoires moet een technicus de kabeldoorsnede berekenen op basis van de stroom en de spanningsval. Bescherm de kabels tegen beschadiging en contact met de motor of transformator; leid de netvoeding en laagspanningscircuits op geschikte wijze gescheiden.
Handmatige ontgrendeling bij stroomuitval
Schakel de voeding uit en beveilig het poortblad voordat u het met de hand beweegt. Het ontgrendelen van een beschadigde of niet-uitgebalanceerde poort kan ongecontroleerde beweging veroorzaken.
- Steek de sleutel in het slot en draai hem in de richting van de pijl op de afbeelding.
- Trek aan de ontgrendelingshendel en open deze zoals weergegeven.
- Beweeg de poort gecontroleerd met de hand; zorg dat er zich geen personen in het bewegingspad bevinden.
- Zet de hendel bij het opnieuw vergrendelen terug in de oorspronkelijke positie en vergrendel het mechanisme. Controleer vóór een motorcommando of de aandrijving vergrendeld is.
Overzicht van de besturingsprintplaat ZN7
De ZN7 heeft een display en de knoppen ESC, pijlen en ENTER. Instellingen, tijden en gebruikers worden via het menu beheerd. De connectoren AF, Memory Roll, R700/R800, RSE en RIOCN8WS hebben elk een eigen functie; plaats of verwijder de kaart alleen wanneer zowel de netvoeding als de accu's zijn losgekoppeld.
| Afbeeldingsnummer | Onderdeel |
|---|---|
| 1 / 2 / 3 | Motor / encoder / eindschakelaars |
| 4 / 5 / 6 | Commando's en beveiliging / antenne / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 of R800 / RSE / RIOCN8WS |
| 11 / 12 | Display / programmeerknoppen |
| 13 / 14 / 15 | A–B–GND seriële verbinding / A–B toetsenbord / S1–GND transponder |
| 16 / 17 / 18 | GSM-module / RGP1 / accessoires en verlichting |
| 19 / 20 / 21 / 22 | Accessoirezekering / printplaatingang / netzekering / netvoeding |
Klemmen en voeding ZN7
| Klemmen | Gebruik / spanning / polariteit |
|---|---|
| L / N / PE | Netvoeding 230 V AC, 50/60 Hz voor BXV06AGS. PE is de beschermingsgeleider; AC heeft geen +/−. |

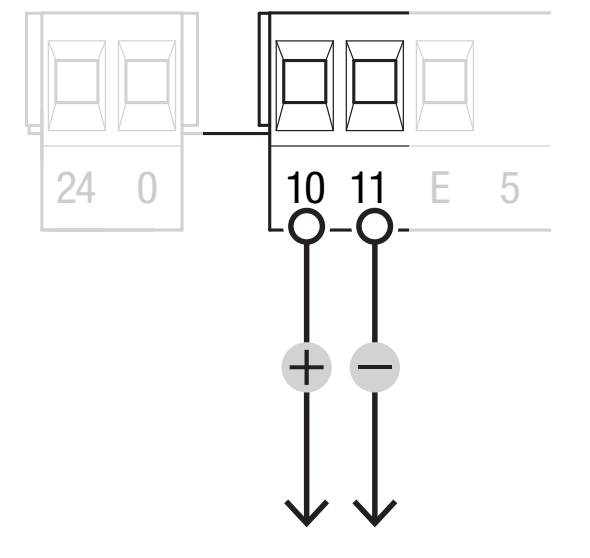

| 10 / 11 | Accessoires: doorgaans 24 V AC, bij gebruik van accu's 24 V DC, totaal verbruik maximaal 40 W. Bij DC 10 = plus (+), 11 = min (−); bij AC is er geen polariteit. |
| 10 / E | Zwaailamp of cyclusverlichting, 24 V AC/DC, max. 25 W. Bij DC is 10 de positieve gemeenschappelijke pool en E de geschakelde uitgang. |
| 10 / 5 | Poortstatussignalering, 24 V AC/DC, max. 3 W. Bij DC is 10 de positieve gemeenschappelijke pool en 5 de geschakelde uitgang; geen permanente voeding. |
| 24 / 0 | Interne voeding van de printplaat vanuit de voedingssectie; niet aansluiten als accessoire-uitgang of als externe accu-ingang. |
| M / N | 24 V DC-motor; behoud de aansluiting van de juiste uitvoering. Geen 230 V-voeding. |
| + / E / − | Encoder: voeding +/− en signaal E; geen universele accessoire-uitgang. |
| F / FA, F / FC | F gemeenschappelijk, FA openen, FC sluiten; NC-eindcontacten zonder polariteit. |
| A / B / GND – RSE | Seriële interface met RSE-kaart; niet verwarren met A/B van het toetsenbord. |
Commando's en veiligheidscontacten
| Klemmen | Contact / functie |
|---|---|
| 1–2 | NC STOP; stel F1 = ON in als deze is aangesloten. Fabrieksinstelling F1 = OFF. Geen polariteit. |
| 2–7 | NO-commando; de functie wordt ingesteld met F7. Potentiaalvrij contact zonder polariteit. |
| 2–3P | NO-gedeeltelijke of volledige opening, afhankelijk van F8. Potentiaalvrij contact zonder polariteit. |
| 2–CX / 2–CY | NC-veiligheidsingangen; stel F2/F3 in. Zonder polariteit. |
| 10 / TS | Geteste voedingsuitgang voor de fotocellen volgens het schema; activeer F5 niet zonder correcte bedrading. |
| A–B / R800 | Codeklavier met decoderkaart R800, F14 = 1. |
| S1–GND / R700 | Transponder of lezer met R700, F14 = 0. |
| Antenne / AF | RG58 en een insteekbare radio-ontvangerkaart met de juiste frequentie/codering. |
Waarschuwingslamp en statusindicatie
KLED24, 24 V AC/DC en 2 W, sluit aan op 10–E; stel voor de waarschuwingslamp in op F18 = 0. KLED24 heeft geen afzonderlijk gemarkeerde +/−-aansluiting. Bij AC is er geen gelijkstroompolariteit; bij DC is 10 de positieve gemeenschappelijke aansluiting van de printplaat. Sluit geen waarschuwingslamp van 230 V aan op deze 24 V-uitgang.
Uitgang 10–5 is bedoeld voor een kleine statusindicatie, max. 3 W, met instelling F10. De modus voor cyclisch licht F18 = 1 vereist een ingestelde automatische sluitingstijd; het licht blijft branden vanaf het openen tot de volledige sluiting, inclusief de wachttijd.
Fotocellen en veiligheidstest
CAME DIR10 bestaat uit een zender TX en ontvanger RX met een bereik van 10 m. Stel de jumper van de ontvanger in op 24 V. Het stroomverbruik van het paar is 60 mA bij 24 V AC. De voeding van RX is gemarkeerd met 10 (+), 2 (−); TX heeft aansluitingen TX en 2; de fabrikant geeft in dit schema geen afzonderlijke +/−-markering hiervoor op. Bij wisselstroomvoeding is gelijkstroompolariteit niet van toepassing. De TX-aansluiting maakt deel uit van de synchronisatie; verbind RX TX met TX TX volgens het schema en vervang deze verbinding niet door een rechtstreekse aansluiting vanaf aansluiting 10 van de printplaat.
| Aansluiting fotocel | Standaardaansluiting | Aansluiting met test |
|---|---|---|
| RX 10 (+) | Printplaat 10 | Printplaat 10 |
| RX 2 (−) en RX C | Printplaat 2 | Printplaat 2 |
| RX TX ↔ TX TX | Verbind TX tussen ontvanger en zender | Dezelfde verbinding |
| TX 2 | Printplaat 2 | Printplaat TS |
| RX NC | Printplaat CX | Printplaat CX |
Contact C–NC is een potentiaalvrij veiligheidscontact. Het heeft geen plus- of minaansluiting. De voedingsaansluiting en de contactaansluiting zijn twee verschillende circuits. Bij DC is 10 de positieve pool; de negatieve aansluiting RX 2 is in dit specifieke schema verbonden met de gemeenschappelijke aansluiting 2 van de printplaat. Verwar aansluiting 2 niet met voedingsaansluiting 11.
Stel voor contact op CX in op F2 = C1. Kies voor contact op CY de bijbehorende reactie via F3. C1 opent opnieuw tijdens het sluiten; C2 sluit opnieuw tijdens het openen; C3 stopt en sluit daarna automatisch, en vereist F19; C4 wacht tot de hindernis is verwijderd en hervat daarna de beweging.
Aansluiting voor test via TS
Bij de test wordt TX 2 verplaatst naar TS, terwijl RX 2 en RX C aangesloten blijven op aansluiting 2 van de printplaat. De TX-verbinding tussen zender en ontvanger blijft behouden. Wijzig eerst de bedrading terwijl de voeding uitgeschakeld is en activeer pas daarna de test.
Stel in op F5 = 1 voor CX, 2 voor CY of 4 voor zowel CX als CY. Bij een testfout wordt E4 weergegeven en voert de aandrijving het commando niet uit. Deze functie wordt gebruikt in combinatie met actieve veiligheidsingangen.
Controleer na het aansluiten of de lichtstraal tijdens de betreffende beweging wordt onderbroken en daarna weer vrij komt. Overbrug de veiligheidsingang niet als permanente oplossing voor een storing.
Veiligheidslijsten
Sluit een NC-contactlijst aan tussen 2 en CX of CY en selecteer C7 – opnieuw openen tijdens het sluiten, of C8 – opnieuw sluiten tijdens het openen. Een potentiaalvrij contact heeft geen polariteit. Sluit een weerstandsgevoelige veiligheidslijst niet aan als een gewone NC-contactlijst; hiervoor is een geschikte interface voor de betreffende besturing vereist.
Eerste inbedrijfstelling van ZN7
- Controleer of de poort vrij beweegt, de tandheugel en vaste en schakelbare eindstops correct zijn, de aandrijving vergrendeld is, de bedrading in orde is en gevaarlijke zones beveiligd zijn.
- Schakel de voeding in en controleer het display. Stel in op A1 = 2 voor een motor tot 600 kg, F54 afhankelijk van de richting en F1 afhankelijk van de aangesloten STOP.
- Stel F2/F3 in voor de aangesloten beveiligingen en, indien van toepassing, de test F5. Laat ongebruikte ingangen gedeactiveerd. Voor het aanleren moet F11 = ON zijn.
- Voer uit A3 – traject aanleren.
- Stel de bedrijfsparameters en gebruikers in en test de volledige cyclus, de gedeeltelijke opening, elk veiligheidselement, de waarschuwingslamp en het gedrag na een stroomstoring.
De eerste normale beweging na het inschakelen van de voeding is openen; wacht tot deze is voltooid. De A3-kalibratie heeft een eigen sequentie. Stop onmiddellijk met ESC/STOP bij ongebruikelijke geluiden, trillingen of een verkeerde bewegingsrichting en verhelp de oorzaak.
A3 – automatische trajectinleerprocedure
Voorwaarden: juiste A1- en F54-instellingen, STOP ingesteld, encoder actief, eindschakelaars correct ingesteld en vaste eindstops aanwezig. Verplaats het poortblad handmatig ongeveer tot halverwege en vergrendel de aandrijving opnieuw. De ruimte moet vrij blijven.
Tijdens de kalibratie zijn de veiligheidsvoorzieningen uitgeschakeld, behalve de stopfunctie via de ESC-knop. Een technicus moet de volledige beweging bewaken en voorkomen dat personen het bewegingsgebied betreden.
- Druk op ENTER, selecteer A3 met de pijltjestoetsen en bevestig met ENTER.
- Selecteer ON en bevestig met ENTER.
- De aandrijving sluit eerst tot aan de eindpositie; op het display verschijnt CL1.
- Daarna opent de aandrijving tot aan de eindpositie; op het display verschijnt OP1.
- Controleer na afloop de volledige beweging en de beveiligingen. Verhelp bij E1/E2 eerst de oorzaak volgens diagnostiek; herhaal het inleren niet via een mechanisch defect.
Programmeren via het display
Programmeer terwijl de aandrijving stilstaat. ENTER opent het menu en bevestigt de keuze; pijltjes </> selecteren een optie of wijzigen een waarde. Druk na een wijziging op ENTER om deze te bevestigen. ESC annuleert een niet-bevestigde wijziging, gaat terug of verlaat het menu. Tijdens normaal gebruik stopt ESC de aandrijving; met de pijltjes kunt u een testbeweging uitvoeren.
De fabriekswaarden van het betreffende menu zijn vetgedrukt weergegeven. Accessoirefuncties verschijnen alleen met de vereiste kaart of wanneer de bijbehorende functie actief is. Noteer de huidige instellingen voordat u ze wijzigt. Een lagere gevoeligheidswaarde voor F34/F35 betekent een hogere gevoeligheid; controleer na wijziging van de snelheid, het koppel of de gevoeligheid de krachten en beveiligingen.
Functies F
Gebruikers en systeem U / A / H
Afstandsbedieningen koppelen en wissen
Het geheugen van de ZN7 heeft een capaciteit van 250 gebruikers. De ontvanger moet in AF zijn geplaatst en overeenkomen met de frequentie en codering van de zender. Een voorbeeld van een vaste code op 433,92 MHz is TOP-432EE met AF43S. U4 kan het bereik van ontvangen coderingen beperken; dezelfde frequentie alleen is niet voldoende.
- Selecteer bij U1 de functie: 1 stap-voor-stap, 2 sequentieel, 3 alleen openen of 4 gedeeltelijk openen.
- Bevestig met ENTER en verzend de code door op de geselecteerde knop van de afstandsbediening te drukken.
- Herhaal de procedure voor de volgende gebruiker. Noteer de opslagposities en de toegewezen commando's en test vervolgens de daadwerkelijke werking.
U kunt één gebruiker wissen via U2: selecteer ON, kies het nummer met de pijltjestoetsen of activeer de betreffende opgeslagen zender en bevestig met ENTER. Op het display bevestigt CLr het wissen. U3 = 1 wist alle gebruikers.
U4 = 2 (Rolling Code) of 3 (TWIN) wist eerder opgeslagen zenders met een andere codering. Controleer vóór de wijziging het systeem, de H1-versie en de registratie van de afstandsbedieningen; gebruik deze wijziging niet als proefoplossing voor een storing aan de ontvanger.
Back-up via Memory Roll
- Koppel de netvoeding en eventuele batterijen los en plaats de Memory Roll in de daarvoor bestemde connector.
- Schakel de voeding in; gebruik F50 = 1 om gegevens op te slaan en F51 = 1 om ze te laden. Bij het laden worden de gegevens op de printplaat vervangen door de opgeslagen gegevens.
- Koppel na afloop de voeding weer los en verwijder de geheugenkaart.
- Controleer na het laden het model, de richting, de beveiligingen en alle commando's. Deze ZN7 heeft een Memory Roll-connector; gebruik geen niet-bestaande USB-poort.
Twee aandrijvingen koppelen
In elke printplaat wordt een RSE-kaart gebruikt, met een CAT 5-verbinding via A–B–GND volgens de afbeelding. Sluit de bedienings- en beveiligingselementen aan op de MASTER-printplaat. Stel daarop F49 = 1, de richting via F54 en de parameteroverdracht via F52 in. Sla gebruikers op in MASTER; gedeeltelijk openen en het stap-voor-stapcommando werken zoals weergegeven in het gezamenlijke systeem.
Draadloze beveiliging RIO
RIOCN8WS gebruikt een afzonderlijke RIO-connector. F65/F66 stellen twee draadloze veiligheidslijsten in en F67/F68 twee fotocelkanalen. Controleer de daadwerkelijke aanduiding van het item en het kanaal op het display. De draadloze veiligheidstest is nog actief; los verbindingsverlies E17 of ontbrekende configuratie E18 op voordat u de werking hervat.
A4 – parameters resetten
Noteer vóór het resetten de H1-versie, instellingen en gebruikers; sla de gegevens op als u een Memory Roll hebt. Selecteer ON bij A4 en bevestig met ENTER. Voor de hier beschreven uitvoering worden de fabrieksinstellingen hersteld en wordt de aangeleerde loopweg gewist.
Stel na de reset A1, F54, F1, de veiligheidsingangen en de aanleerprocedure A3 opnieuw in. Controleer de beveiligingen voordat u de normale werking hervat. Gebruikers wissen is een afzonderlijke functie: U3. Bij een printplaat met een ander menu kan A4 een ander herstelbereik hebben; volg de specifieke uitvoering van die printplaat.
Diagnose aan de hand van het display
| Code | Betekenis / controle |
|---|---|
| E1 | Kalibratiefout. Controleer A3, de mechaniek, de richting en de eindschakelaars. |
| E2 | Instelfout. Controleer model A1, richting F54 en of het aanleren is voltooid. |
| E3 | Encoderfout. Controleer zonder voeding de connector +/E/− en de bedrading; voer na reparatie het aanleren uit. |
| E4 | Fout bij de veiligheidstest. Controleer TX op TS, de voeding, NC en F5. |
| E7 | Bedrijfstijd overschreden. Controleer de weerstand, de aanslagen en of de beweging is voltooid. |
| E9 | Obstakel bij het sluiten. Verwijder het daadwerkelijke obstakel; controleer het tandheugel en de gevoeligheid. |
| E10 | Obstakel bij het openen. Controleer de loopweg en de juiste instelling van de krachten. |
| E11 | Te veel opeenvolgende obstakels. Herstel de mechaniek of verhelp de oorzaak van de activering van de beveiliging. |
| E13 | Beide eindcontacten zijn open. Controleer FA/FC/F en de schakelbare aanslagen. |
| E14 | Fout in de seriële communicatie. Controleer RSE, CAT 5 en de configuratie. |
| E15 | Niet-compatibele zender. Controleer AF, de frequentie en U4. |
| E17 | Communicatiestoring in het draadloze systeem. Controleer RIO, de apparaten en eventuele interferentie. |
| E18 | Het draadloze systeem is niet geconfigureerd. Controleer RIO en de betreffende F65–F68. |
Als de poort niet beweegt, controleer dan de voeding, of de aandrijving is ontgrendeld, STOP en de actieve veiligheidsingangen, een knop die permanent wordt ingedrukt en de batterij van de zender. Als de poort wel opent maar niet sluit, controleer dan de fotocellen en hun NC-contact. Overbrug een storing in de beveiliging niet permanent met een jumper.
Zekeringen van de ZN7 voor 230 V
| Circuit | Snelle zekering |
|---|---|
| Netvoeding LINE | 1,6 A-F |
| Accessoires | 2 A-F |
Controleer de zekeringen terwijl de netvoeding en batterijen zijn losgekoppeld. Vervang alleen door een zekering van dezelfde waarde en hetzelfde type; verhelp eerst de oorzaak van de kortsluiting of overbelasting.
Onderhoud en service
Controleer regelmatig of de loopweg en het tandheugel schoon zijn, de poort licht met de hand beweegt, de aandrijving stevig vastzit en de schakelbare aanslagen, kabels, ontgrendeling en alle beveiligingen in orde zijn. Koppel vóór reiniging en werkzaamheden zowel de netvoeding als de noodaccu los. Stop de werking bij schade, ongebruikelijke geluiden of trillingen en verhelp de oorzaak.
Stel koppel A6 en gevoeligheid F34/F35 af op basis van de daadwerkelijke mechaniek; verberg weerstand of een storing niet door het koppel te verhogen. Controleer na aanpassingen of service de volledige beweging, de krachten en de beveiligingen. Vermeld H1, het aantal manoeuvres A5 en de reparaties in het logboek. Overhandig de gebruiker de handleidingen van de volledige installatie en laat zien hoe de poort handmatig kan worden ontgrendeld. Lever elektronica en batterijen bij afdanking in bij een daarvoor bestemd inzamelpunt.
Technische specificaties CAME BXV06AGS
| Parameter | Waarde |
|---|---|
| Maximaal gewicht van de poortvleugel | 600 kg |
| Maximale lengte van de poortvleugel | 18 m |
| Voeding aandrijving – netspanning | 230 V AC, 50/60 Hz |
| Voeding motor | 24 V DC |
| Vermogen | 270 W |
| Duwkracht | 600 N |
| Maximale schuifsnelheid | 12 m/min |
| Maximale stroom – volgens de technische tabel van de fabrikant | 11 A |
| Beschermingsgraad | IP44 |
| Bedrijfstemperatuur | −20 tot +55 °C |
| Bedrijf | Intensief gebruik; dit is geen vast aantal cycli per uur. |
| Bedrijfstijd | 180 s |
| Stand-byverbruik | 5,5 W |
| Beschermingsklasse | I |
| Tandwiel / eindschakelaars | Module 4 / mechanisch |
| Kleur van de behuizing | Grijs RAL 7024 |
| Besturing in deze handleiding | ZN7, display en ESC/pijltjes/ENTER |
| Instelling A1 | 2 – 600 kg |
| Afmetingen van de behuizing (breedte × diepte × hoogte) | 290 × 212 × 363 mm |
| Ankerplaat | 300 × 170 mm; hart-op-hartafstanden volgens tekening |
