Beschrijving van het product CAME BXV10AGS - losse aandrijving voor schuifpoorten tot 1000 kg (A)
Aandrijving CAME BXV10AGS is bedoeld voor schuifpoorten met een gewicht tot 1000 kg en een vleugellengte tot 20 m. Heeft een elektromechanische stop-schakelaar. De aandrijving is nietomkeerbaar. Gedetailleerde technische kenmerken ». Handleiding downloaden ».
CAME BXV10AGS met ZN7-printplaat is een aandrijving voor een schuifpoortvleugel tot 1 000 kg en 20 m lang. De netvoeding is 230 V AC, de motor 24 V DC; de eindschakelaars zijn mechanisch. Beoordeel de afmetingen, het gewicht en de weerstand van de poort in samenhang.
De montage en ingebruikname moeten door een gekwalificeerde technicus worden uitgevoerd. Koppel vóór werkzaamheden de netvoeding en eventuele accu's los. Controleer de vaste aanslagen, de beveiliging van gevaarlijke zones en de veiligheidsfuncties en krachten van de complete poort.
Controleer vóór de montage het typeplaatje, ZN7, versie H1 en het menu. De onderstaande technische gegevens gelden voor de beschreven uitvoering met F28 = 60–100 %, F8 = 1/2 en U3 = 0/1. Deze drie items bepalen op zichzelf niet de volledige firmware. Gebruik bij afwijkende markeringen of aansluitingen de bijbehorende handleiding.
Losse aandrijving CAME BXV10AGS
Deze handleiding is bedoeld voor de losse aandrijving CAME BXV10AGS (A). Het aanbod met accessoires vindt u op de pagina van de CAME BXV10AGS-set.
De maximale lengte van 20 m heeft betrekking op de poortvleugel; dit is niet automatisch de breedte van de vrije doorgang. Keuze A1 verhoogt het draagvermogen van de daadwerkelijke aandrijving niet.
Accessoires en aansluitvoorbeelden
De volgende apparaten zijn concrete voorbeelden voor de genoemde aansluitingen. Controleer aan de hand van het specifieke aanbod wat bij de losse aandrijving is inbegrepen en of de daadwerkelijk geleverde accessoires overeenkomen; gebruik bij een ander type de eigen handleiding.
| Onderdeel | Voorbeeld / toepassing |
|---|---|
| Fotocellen | CAME DIR10, 12/24 V AC/DC; bereik 10 m, aansluitklemmen en test. |
| Signaallamp | CAME KLED24, 24 V AC/DC, 2 W; aansluiting 10–E. |
| Radio | CAME AF43S en TOP-432EE, voorbeeld van een vaste code van 433,92 MHz; controleer of de codering overeenkomt met de instellingen van de printplaat. |
| Tandheugel | Tandheugels, module 4 voor dit model. |
| Bediening | Schakelaars, drukknoppen en lezers; potentiaalvrije NO-commando's en NC-STOP volgens de printplaat. |
Aandrijving monteren
Met ontgrendelde aandrijving moet de poort soepel over de volledige bewegingsbaan kunnen bewegen, zonder helling, beschadigde wielen of risico om uit de geleiding te lopen. Controleer de stevige mechanische aanslagen in zowel de open als de gesloten stand, de stabiliteit van de ondergrond en de beveiliging van plaatsen waar de poortvleugel iemand kan beknellen. Er mag geen water blijven staan bij de aandrijving en er mag geen directe waterstraal op terechtkomen. Als de schuifpoortvleugel een geïntegreerde loopdeur heeft, mag de motor de poort alleen bewegen wanneer deze veilig is vergrendeld.

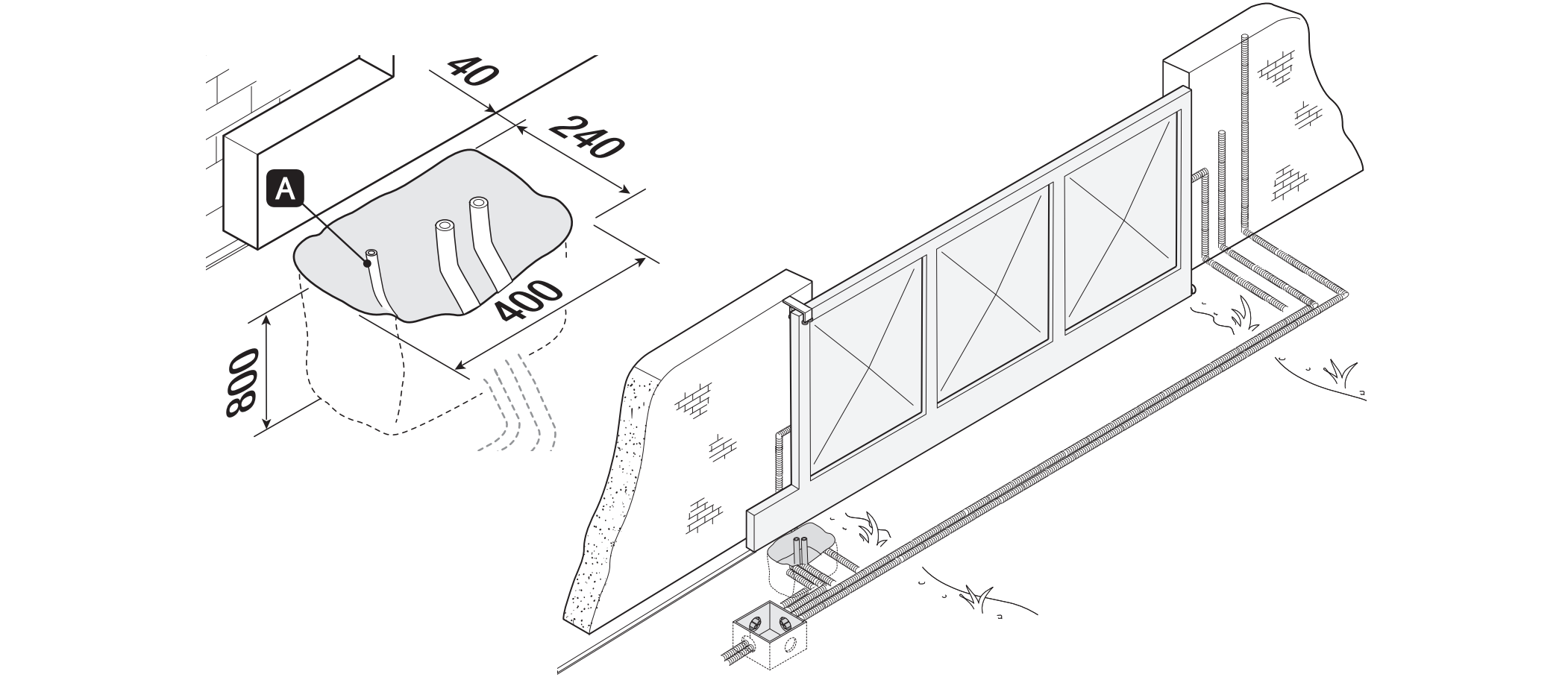

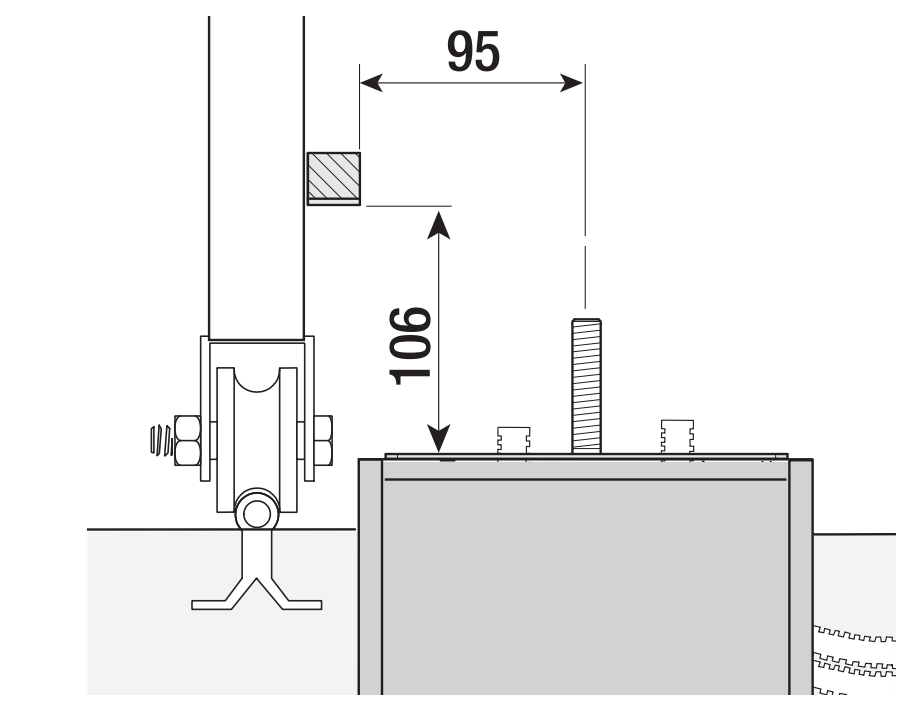

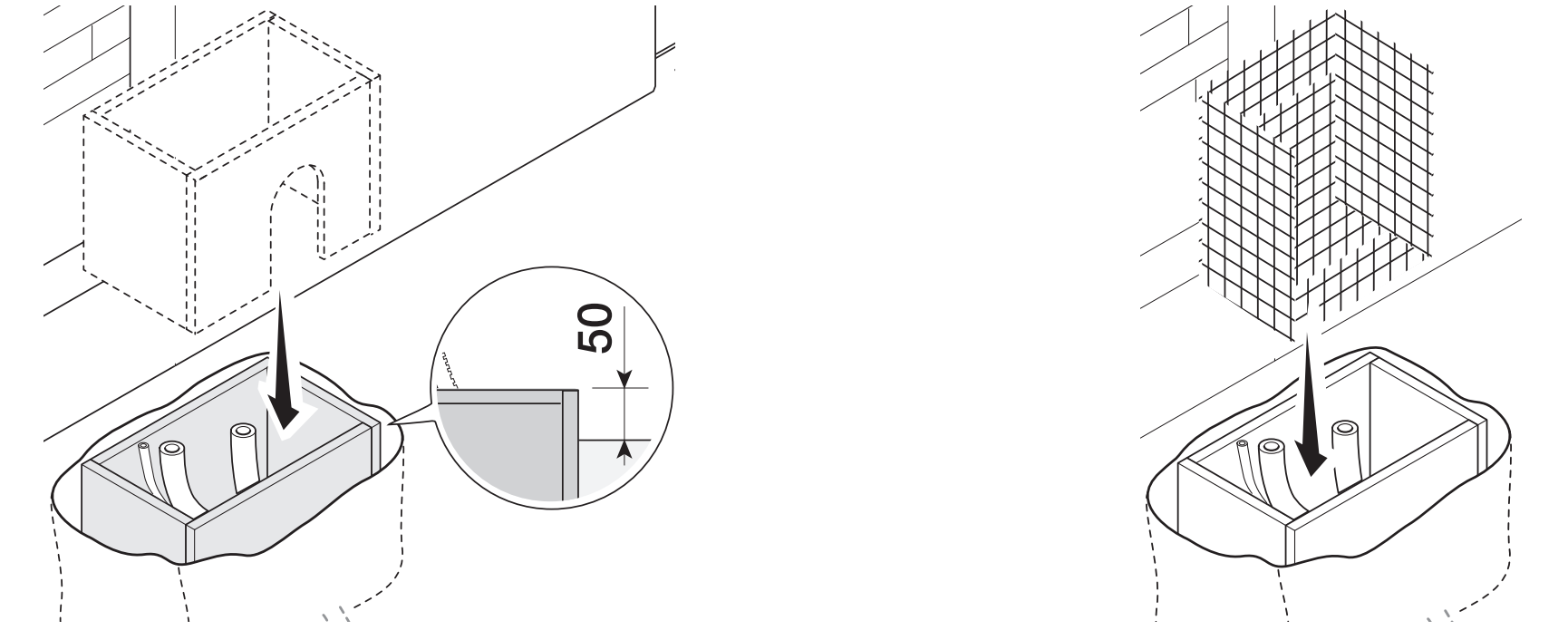

Fundering en ankerplaat
Het montagevoorbeeld heeft een sleuf van 400 × 240 mm en een diepte van 800 mm. Pas de afmetingen van de fundering aan de ondergrond en de specifieke poort aan. De bekisting steekt 50 mm boven het maaiveld uit; gebruik wapening en M12-ankers. Voor de voedingskabel naar de aandrijving wordt een mantelbuis van Ø 40 mm aanbevolen, voor accessoires Ø 25 mm en voor een eventuele ontgrendelingskabel Ø 20 mm.

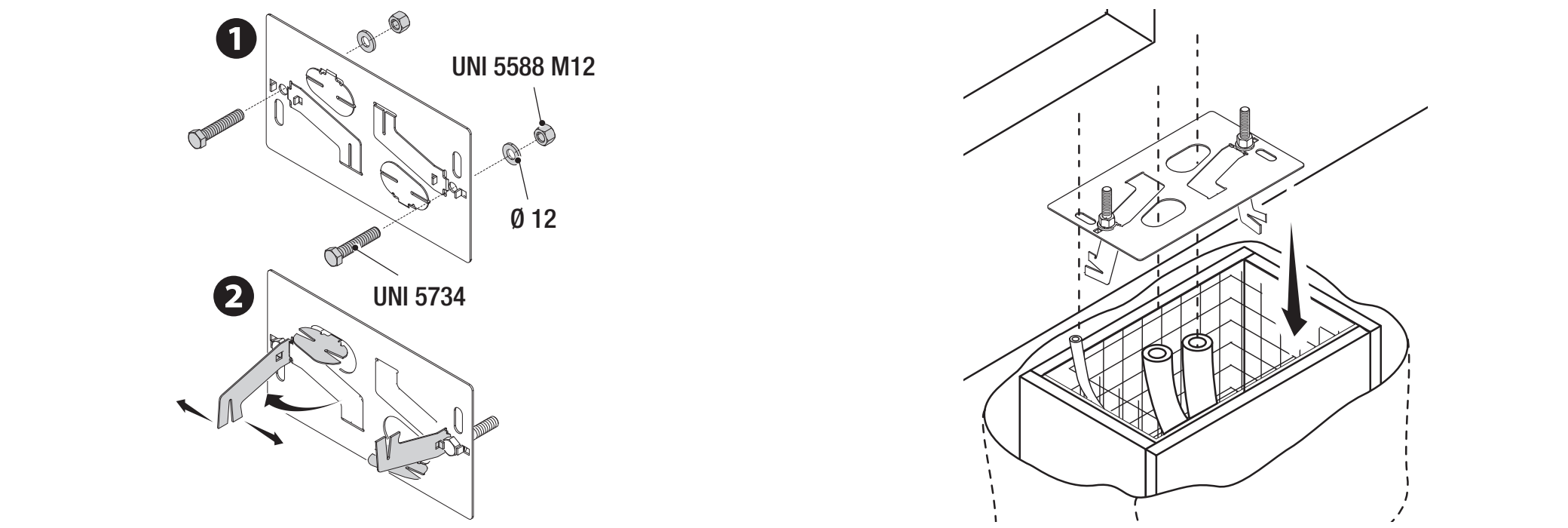

Plaats de ankerplaat waterpas, voer de kabels door de openingen en laat de draadeinden van de ankers boven het oppervlak uitsteken. Laat het beton minstens 24 uur uitharden. Bepaal de positie van de plaat ten opzichte van de tandheugel aan de hand van de afbeelding: de horizontale afstand van 95 mm en de hoogte van 106 mm gelden voor de aangegeven vlakken in de doorsnede. Verwar deze niet met de afmetingen van de fundering.

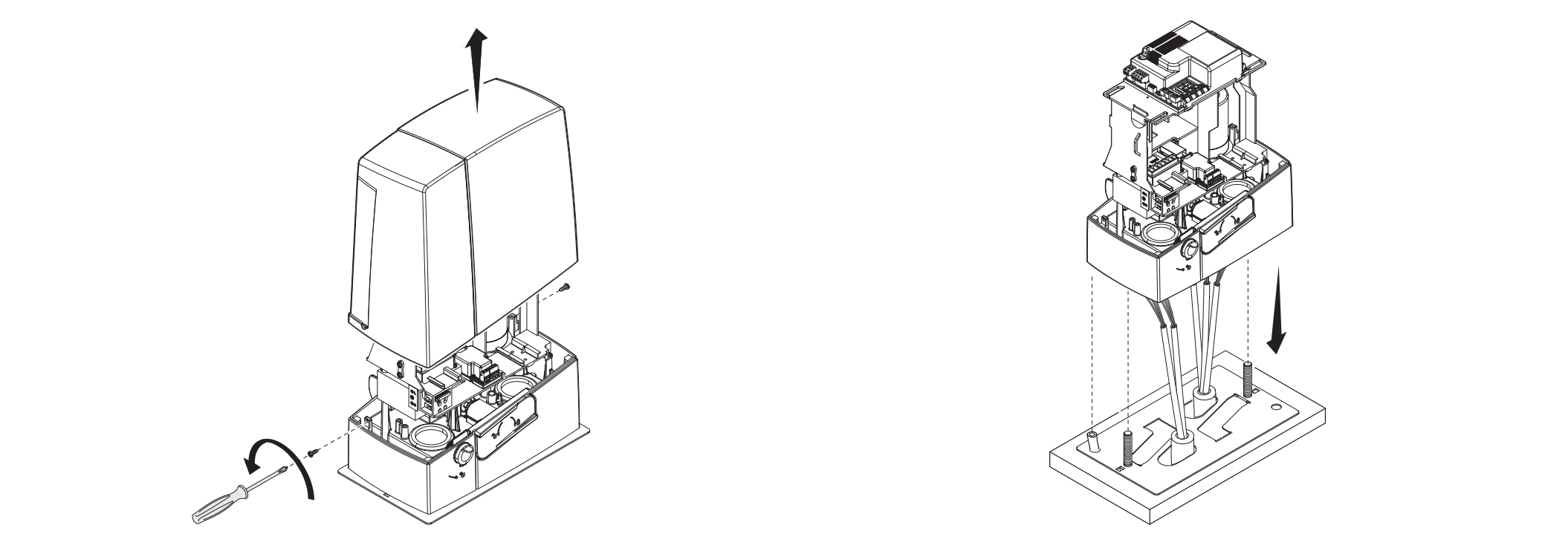

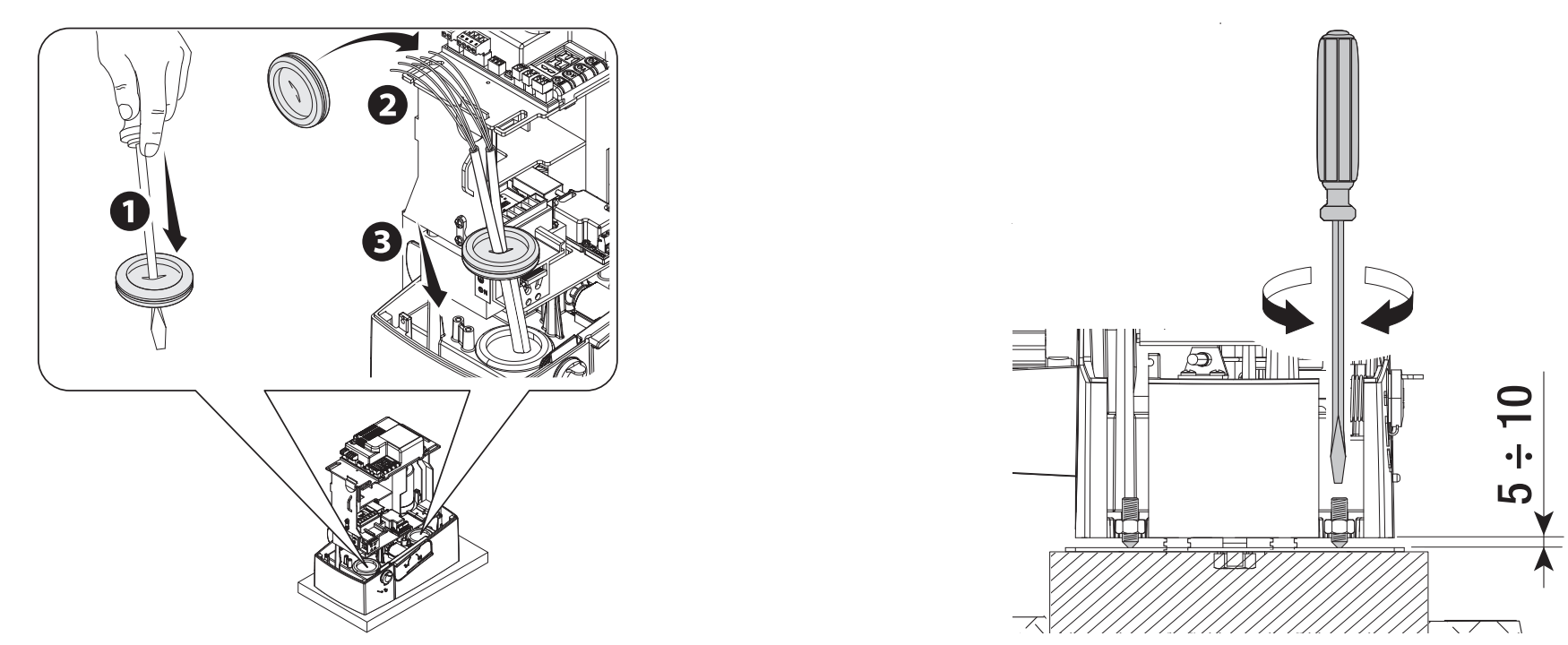

Plaatsing en hoogteafstelling
Verwijder de afdekking en plaats de aandrijving op de plaat. De kabels moeten via de onderkant van de behuizing en de correct gemonteerde wartels worden ingevoerd. Zet de aandrijving tijdens het afstellen met de stelbouten omhoog met 5–10 mm, zodat er ruimte overblijft om de aangrijping af te stellen.

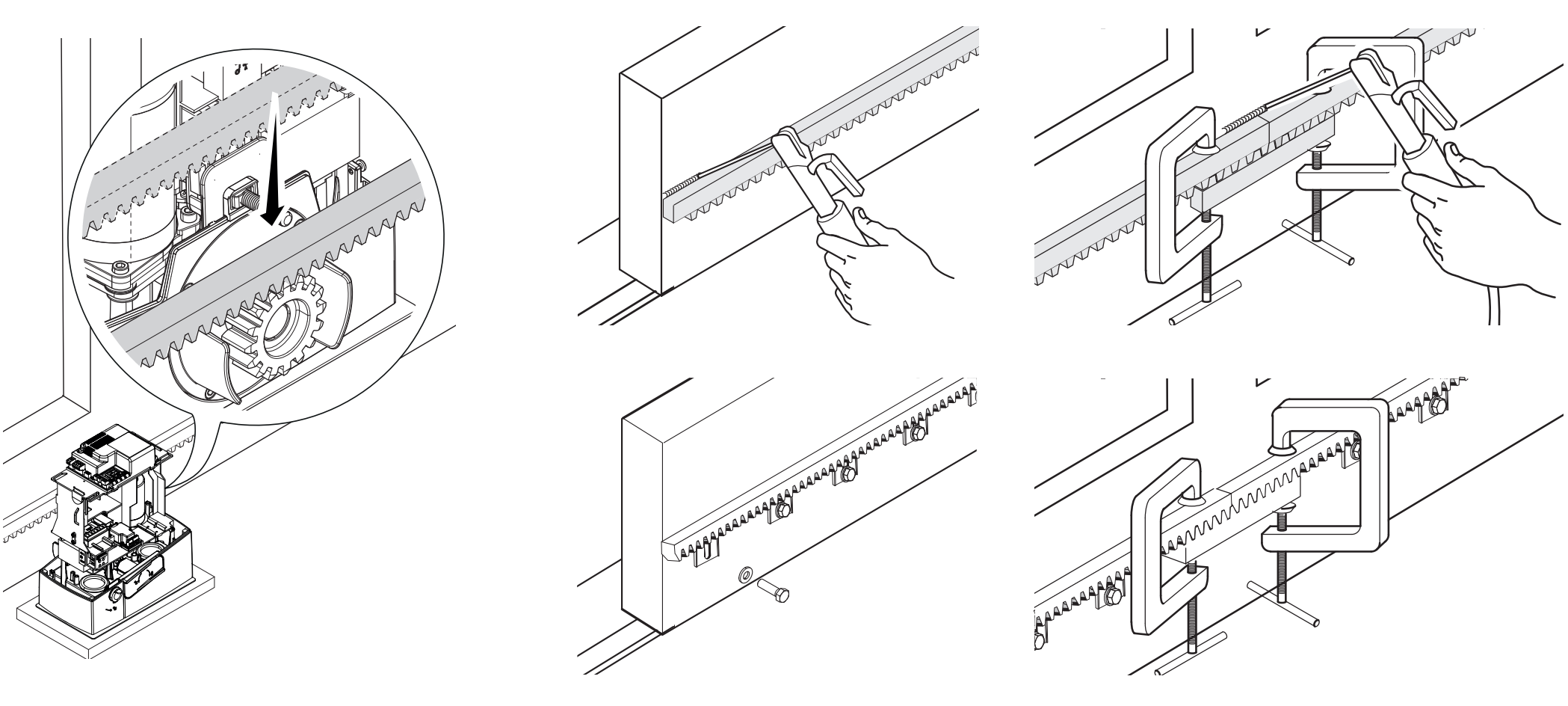

Tandheugel en speling in de aangrijping
Ontgrendel de aandrijving en monteer de tandheugel terwijl u de poortvleugel met de hand beweegt. Gebruik bij het verbinden van de delen een hulpstuk voor de tandheugel onder de verbinding, zodat de tanden naadloos op elkaar aansluiten. Stel na de montage de verticale en horizontale positie van de aandrijving af.

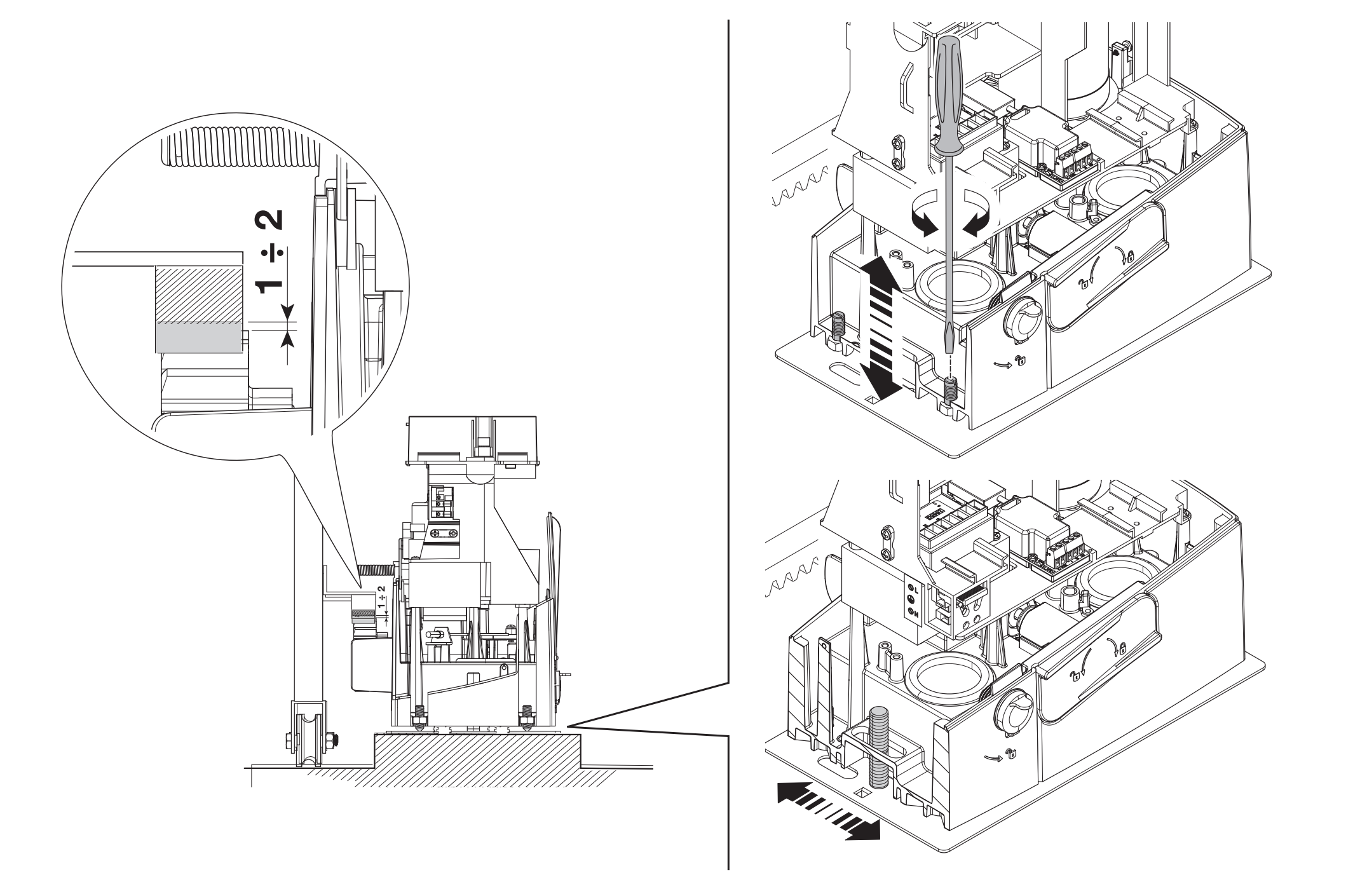

Houd 1–2 mm speling aan tussen de tandheugel en het rondsel. Het gewicht van de poort mag niet op de aandrijving rusten. Beweeg de poort met de hand over de volledige baan, controleer de aangrijping en de verbindingen van de tandheugel en draai pas daarna de moeren en ringen op de ankers vast.

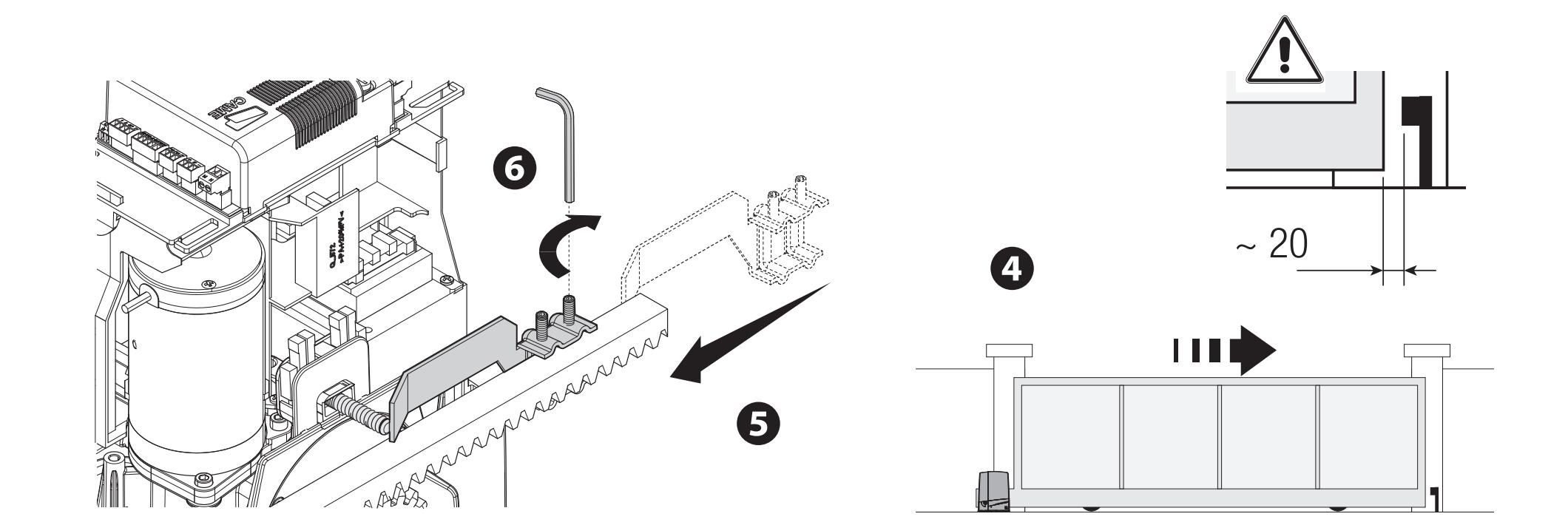

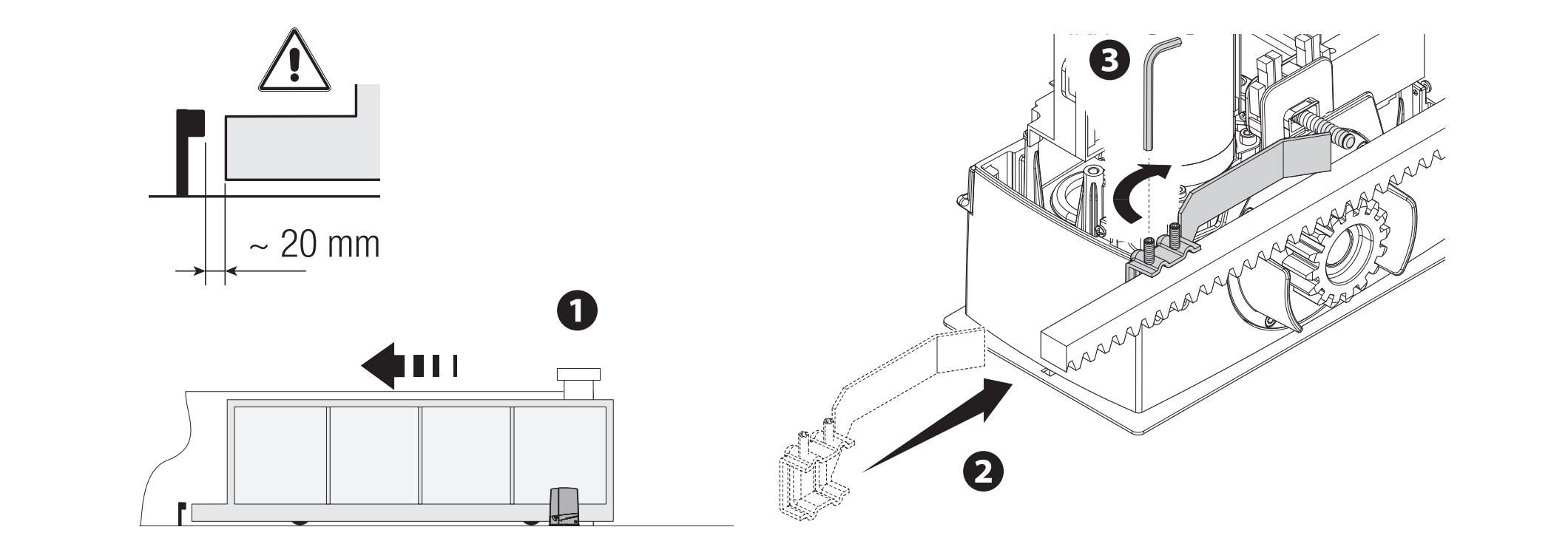

Mechanische eindschakelaars
Schuif de poortvleugel met de hand naar de open stand. Bevestig de openingsaanslag op de tandheugel, zodat de aanloop de veerbelaste microschakelaar betrouwbaar omschakelt. Stel de sluitingsaanslag op dezelfde manier af. Zet de aanslagen stevig vast; de mechanische vaste aanslag van de poort en de schakelaar-aanslag van de aandrijving hebben verschillende functies.
Laat in de afgebeelde opstelling bij de eindpositie ongeveer 20 mm tot de vaste aanslag. Controleer de uitloop bij de werkelijke snelheid en belasting.
Bedrading
| Aansluiting | Kabel / voorwaarde |
|---|---|
| Netvoeding 230 V AC, L/N/PE | 3G × 1,5 mm² tot 20 m; 3G × 2,5 mm² bij 20–30 m. |
| Bedieningselementen | Aantal aders afhankelijk van de bediening, doorsnede 0,5 mm² voor de genoemde korte trajecten. |
| DIR10-fotocellen | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm². Volg de aansluiting van TX en het NC-contact. |
| Antenne | RG58, maximaal 10 m; aanbevolen tot 5 m. |
| RSE / CRP | UTP CAT 5; aparte seriële verbinding, niet voor de motoraansluiting. |
Het aantal aders moet volstaan voor het volledige gekozen schema. Bij een langer traject, gelijktijdige belastingen of andere accessoires moet de monteur de doorsnede opnieuw berekenen op basis van de stroom en de spanningsval. Bescherm kabels tegen beschadiging en contact met de motor of transformator; leg de netvoeding en laagspanningscircuits op een geschikte manier gescheiden.

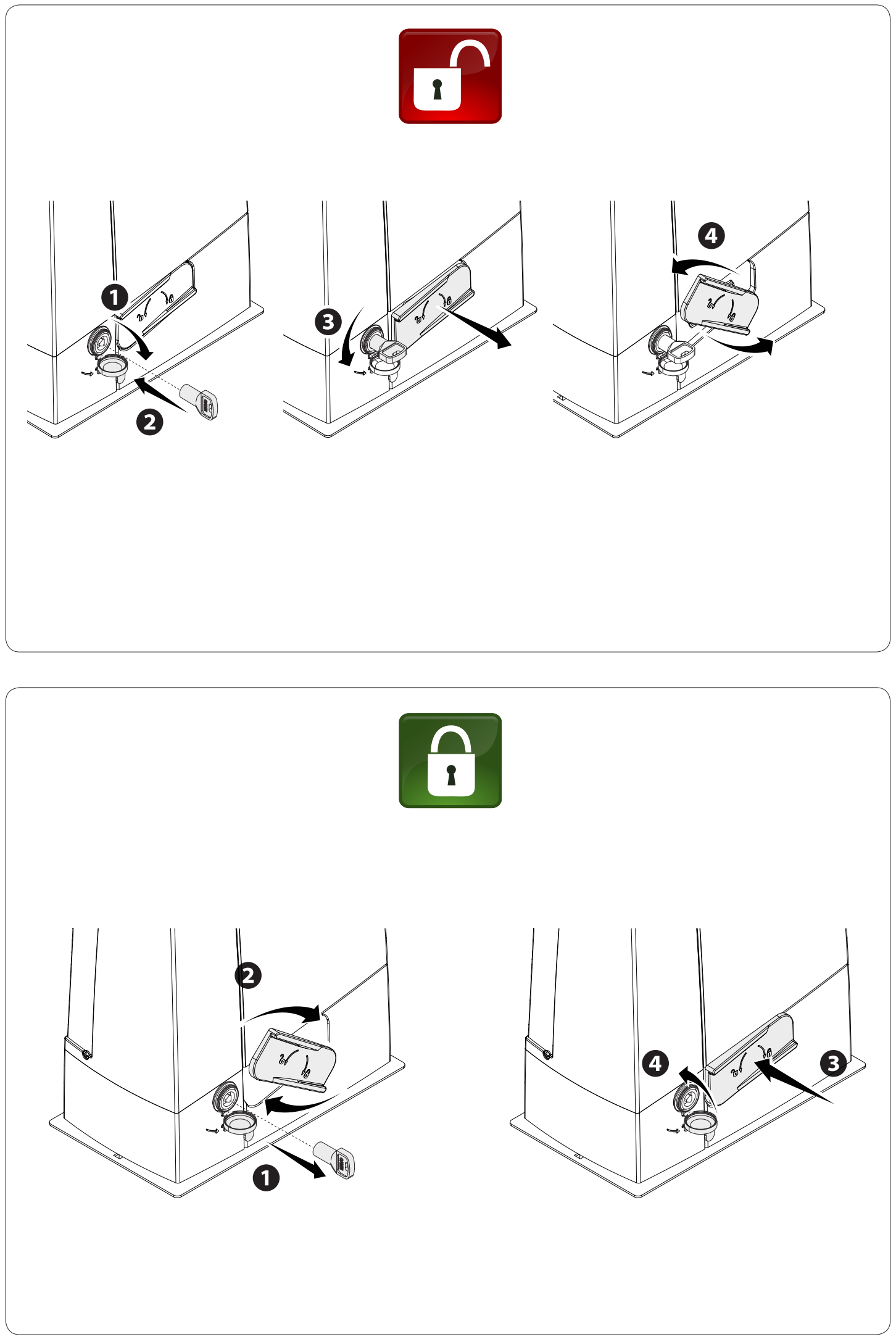

Handmatige ontgrendeling bij stroomuitval
Schakel de voeding uit en beveilig de poortvleugel voordat u de poort met de hand beweegt. Het ontgrendelen van een beschadigde of uit balans zijnde poort kan ongecontroleerde beweging veroorzaken.
- Steek de sleutel in het slot en draai deze in de richting van de pijl op de afbeelding.
- Trek aan de ontgrendelingshendel en open deze zoals weergegeven op de afbeelding.
- Beweeg de poort gecontroleerd met de hand, zonder personen in het bewegingsgebied.
- Zet de hendel bij het opnieuw vergrendelen terug in de oorspronkelijke stand en vergrendel het mechanisme. Controleer voordat u de motor bedient of de aandrijving vergrendeld is.

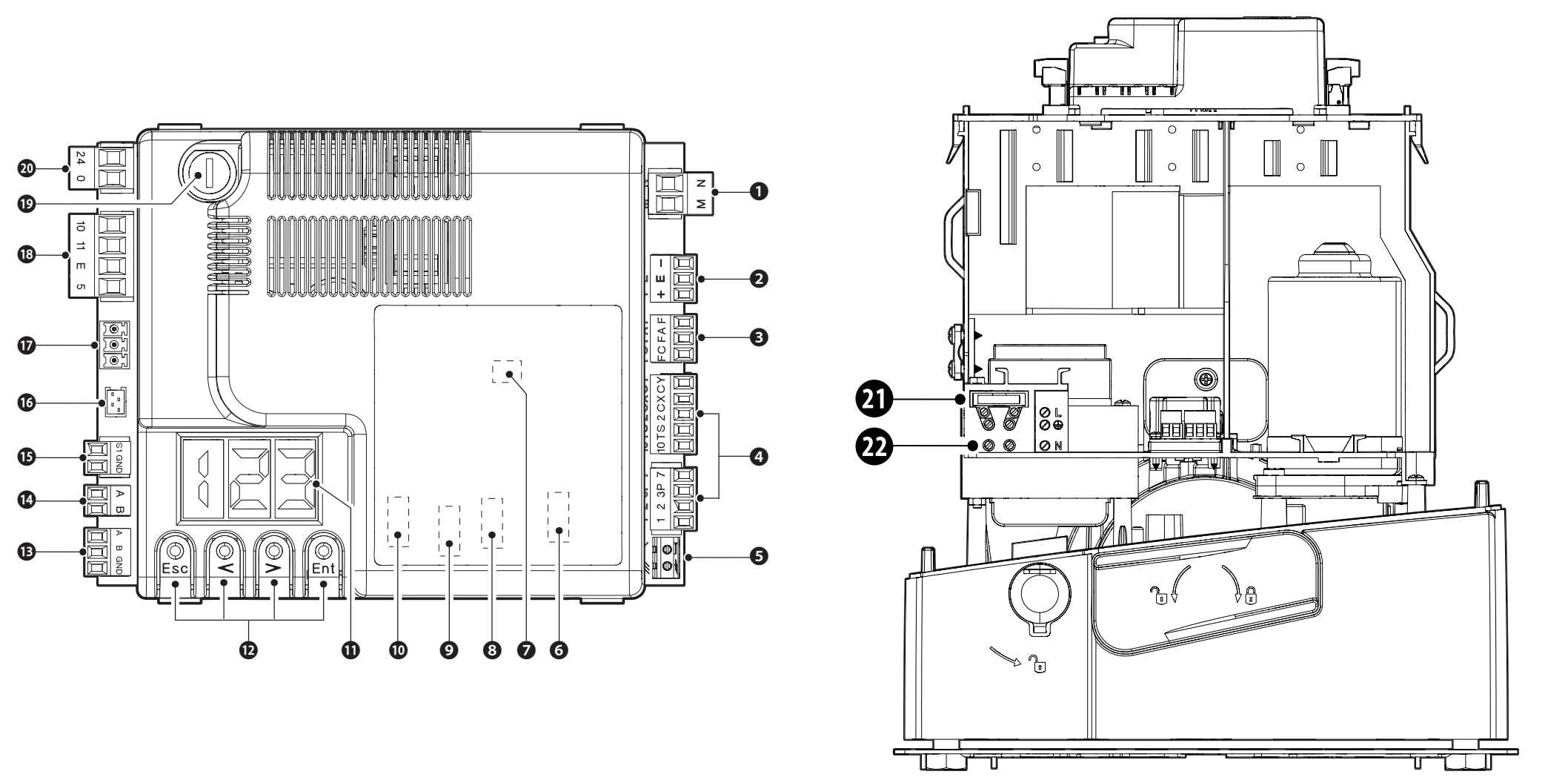

Overzicht van de ZN7-besturingsprint

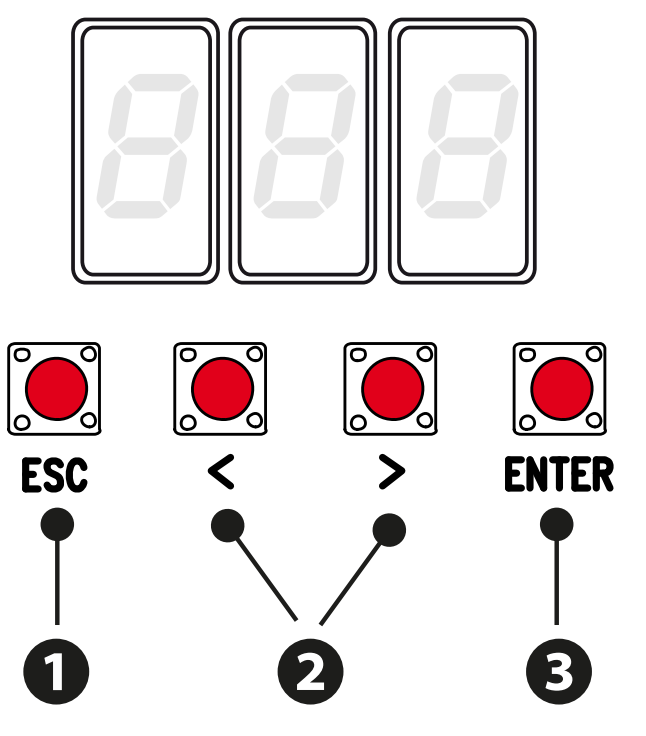

De ZN7 heeft een display en de knoppen ESC, pijlen en ENTER. Instellingen, tijden en gebruikers worden via het menu beheerd. De connectoren AF, Memory Roll, R700/R800, RSE en RIOCN8WS hebben elk een afzonderlijke functie; plaats of verwijder de kaart uitsluitend wanneer zowel de netvoeding als de batterijen zijn losgekoppeld.
| Afbeeldingsnummer | Onderdeel |
|---|---|
| 1 / 2 / 3 | Motor / encoder / eindschakelaars |
| 4 / 5 / 6 | Bedieningscommando's en beveiliging / antenne / AF |
| 7 / 8 / 9 / 10 | Memory Roll / R700 of R800 / RSE / RIOCN8WS |
| 11 / 12 | Display / programmeerknoppen |
| 13 / 14 / 15 | A–B–GND seriële verbinding / A–B toetsenbord / S1–GND transponder |
| 16 / 17 / 18 | GSM-module / RGP1 / accessoires en verlichting |
| 19 / 20 / 21 / 22 | Zekering voor accessoires / ingang besturingsprint / netzekering / netaansluiting |
Aansluitklemmen en voeding van de ZN7
| Aansluitklemmen | Gebruik / spanning / polariteit |
|---|---|
| L / N / PE | Netvoeding 230 V AC, 50/60 Hz voor BXV10AGS. PE is de beschermingsgeleider; AC heeft geen +/−. |

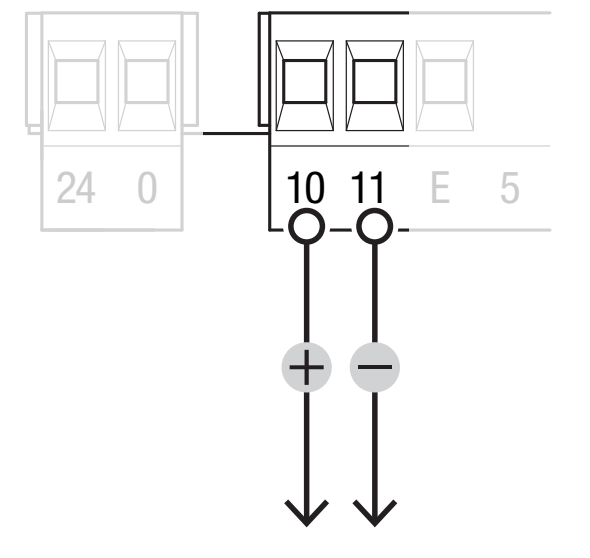

| 10 / 11 | Accessoires: doorgaans 24 V AC, bij werking op batterijen 24 V DC, totaal stroomverbruik maximaal 40 W. Bij DC 10 = plus (+), 11 = min (−); bij AC is er geen polariteit. |
| 10 / E | Signaallamp of cyclusverlichting, 24 V AC/DC, max. 25 W. Bij DC is 10 de positieve gemeenschappelijke pool en E de geschakelde uitgang. |
| 10 / 5 | Poortstatusindicatie, 24 V AC/DC, max. 3 W. Bij DC is 10 de positieve gemeenschappelijke pool en 5 de geschakelde uitgang; geen permanente voeding. |
| 24 / 0 | Interne voeding van de besturingsprint vanuit het voedingsgedeelte; niet gebruiken als uitgang voor accessoires of als externe batterijaansluiting. |
| M / N | 24 V DC-motor; behoud de bedrading van de juiste configuratie. Geen aansluiting voor 230 V. |
| + / E / − | Encoder: voeding +/− en signaal E; geen universele uitgang voor accessoires. |
| F / FA, F / FC | F gemeenschappelijk, FA openen, FC sluiten; NC-eindcontacten zonder polariteit. |
| A / B / GND – RSE | Seriële interface met RSE-kaart; niet verwarren met A/B van het toetsenbord. |

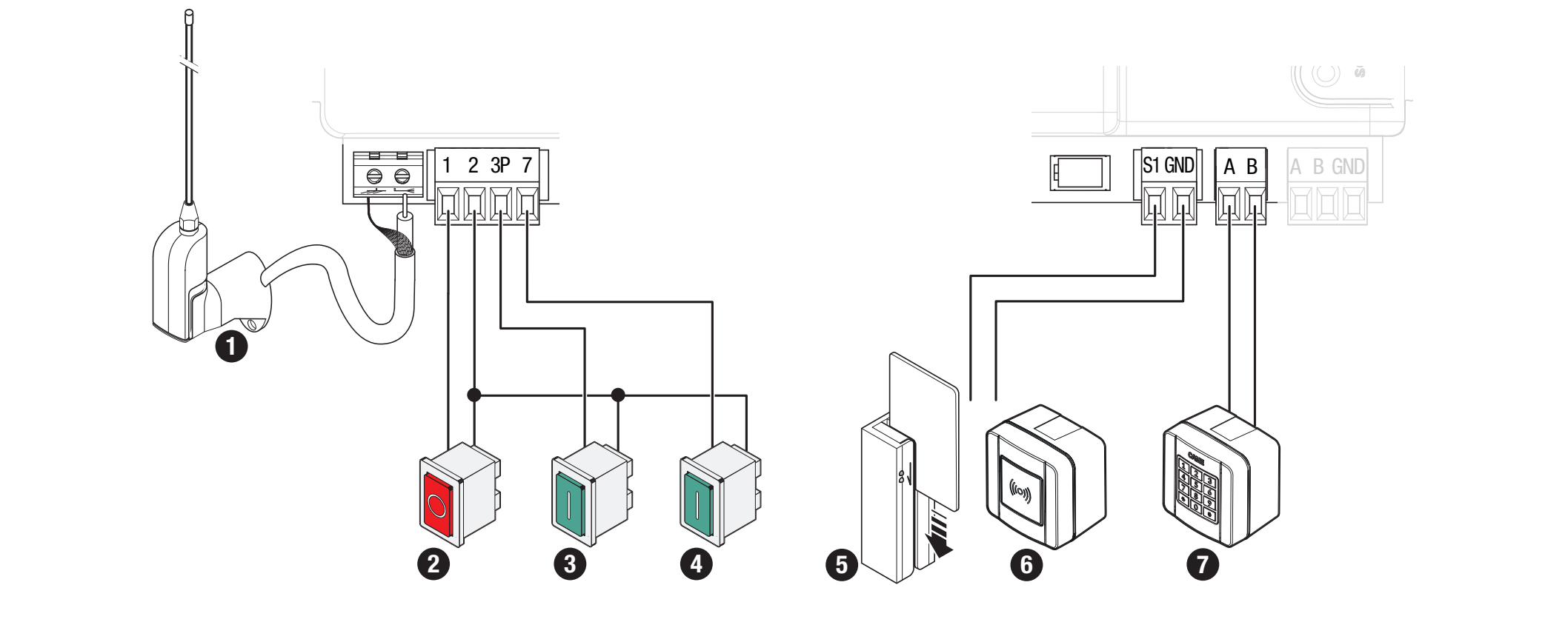

Bedieningscommando's en veiligheidscontacten
| Aansluitklemmen | Contact / werking |
|---|---|
| 1–2 | NC STOP; activeer F1 = ON als dit is aangesloten. Fabrieksinstelling F1 = OFF. Zonder polariteit. |
| 2–7 | NO-bedieningscommando; werking ingesteld met F7. Potentiaalvrij contact, zonder polariteit. |
| 2–3P | NO-gedeeltelijke of volledige opening, afhankelijk van F8. Potentiaalvrij contact, zonder polariteit. |
| 2–CX / 2–CY | NC-veiligheidsingangen; stel F2/F3 in. Zonder polariteit. |
| 10 / TS | Geteste voedingstak voor fotocellen volgens het schema; activeer F5 niet zonder correcte aansluiting. |
| A–B / R800 | Codeklavier met R800-decodeerkaart, F14 = 1. |
| S1–GND / R700 | Transponder of lezer met R700, F14 = 0. |
| Antenne / AF | RG58 en een insteekbare radiokaart met de juiste frequentie/codering. |

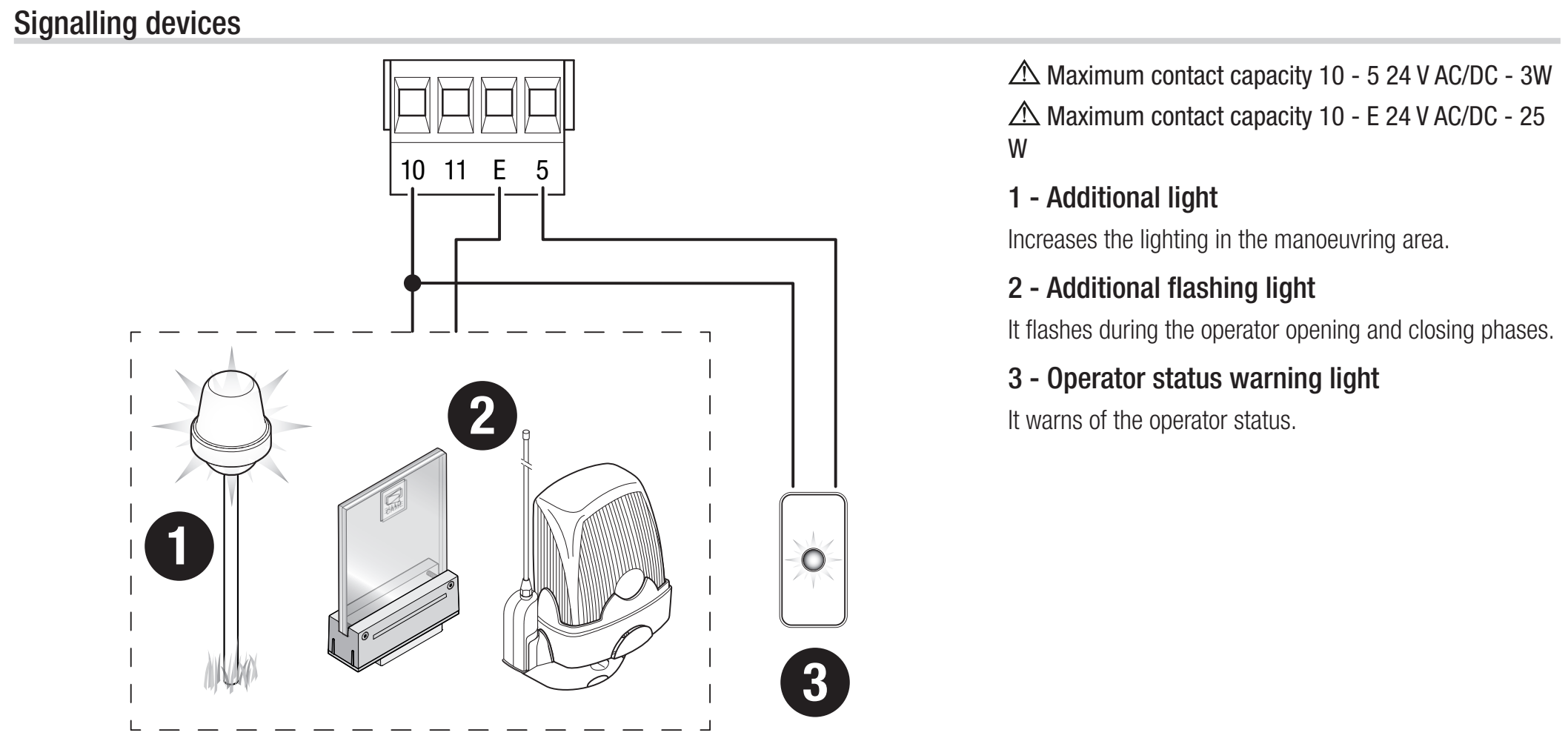

Signaallamp en statusindicatie
KLED24, 24 V AC/DC en 2 W, sluit aan op 10–E; stel de signaallamp in op F18 = 0. KLED24 heeft geen afzonderlijk gemarkeerde +/−-aansluiting. Bij AC is er geen gelijkstroompolariteit; bij DC is 10 de positieve gemeenschappelijke uitgang van de besturingsprint. Sluit geen 230 V-signaallamp aan op deze 24 V-uitgang.
Uitgang 10–5 is bedoeld voor een kleine statusindicatie, max. 3 W, met instelling F10. Voor de modus cyclusverlichting F18 = 1 is een automatische sluitingstijd vereist; de verlichting blijft branden vanaf het openen tot de poort volledig gesloten is, inclusief de wachttijd.

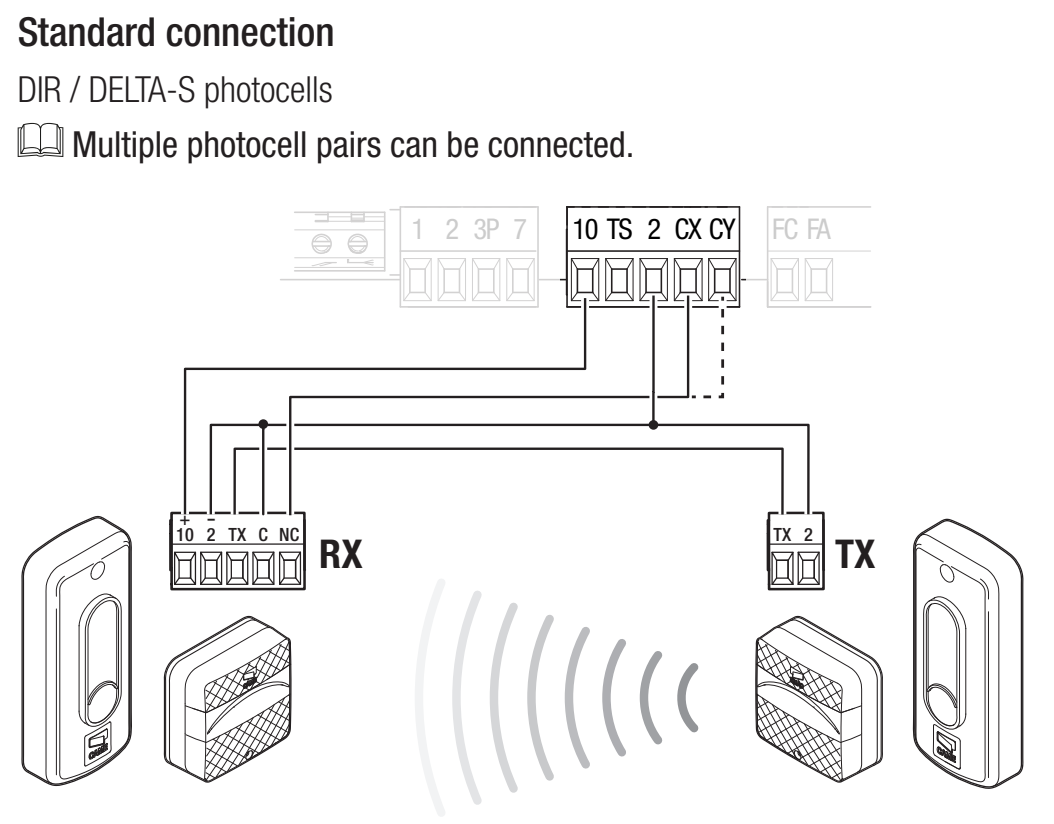

Fotocellen en veiligheidstest
CAME DIR10 bestaat uit een zender TX en ontvanger RX met een bereik van 10 m. Stel de jumper van de ontvanger in op 24 V. Het stroomverbruik van het paar is 60 mA bij 24 V AC. De RX heeft voedingsaansluitingen met de aanduiding 10 (+), 2 (−); de TX heeft aansluitklemmen TX en 2; de fabrikant geeft in dit schema geen afzonderlijke aanduiding voor +/−. Bij wisselspanning is gelijkstroompolariteit niet van toepassing. De TX-aansluiting maakt deel uit van de synchronisatie; verbind RX TX met TX TX volgens het schema, niet rechtstreeks met aansluiting 10 van de printplaat.
| Aansluitklem van de fotocel | Standaardaansluiting | Aansluiting met test |
|---|---|---|
| RX 10 (+) | Printplaat 10 | Printplaat 10 |
| RX 2 (−) en RX C | Printplaat 2 | Printplaat 2 |
| RX TX ↔ TX TX | Verbind TX tussen ontvanger en zender | Dezelfde verbinding |
| TX 2 | Printplaat 2 | Printplaat TS |
| RX NC | Printplaat CX | Printplaat CX |
Contact C–NC is een potentiaalvrij veiligheidscontact. Het heeft geen plus- of minpool. De voeding en het contact zijn twee verschillende circuits. Bij DC is 10 de pluspool; de negatieve aansluiting RX 2 is in dit specifieke schema verbonden met de gemeenschappelijke aansluiting 2 van de printplaat. Verwar aansluiting 2 niet met voedingsaansluiting 11.
Stel bij aansluiting van het contact op CX F2 = C1. Kies bij aansluiting van het contact op CY de bijbehorende reactie via F3. C1 opent opnieuw tijdens het sluiten, C2 sluit opnieuw tijdens het openen, C3 stopt en sluit daarna automatisch en vereist F19; C4 wacht tot de hindernis is verwijderd en hervat dan de beweging.

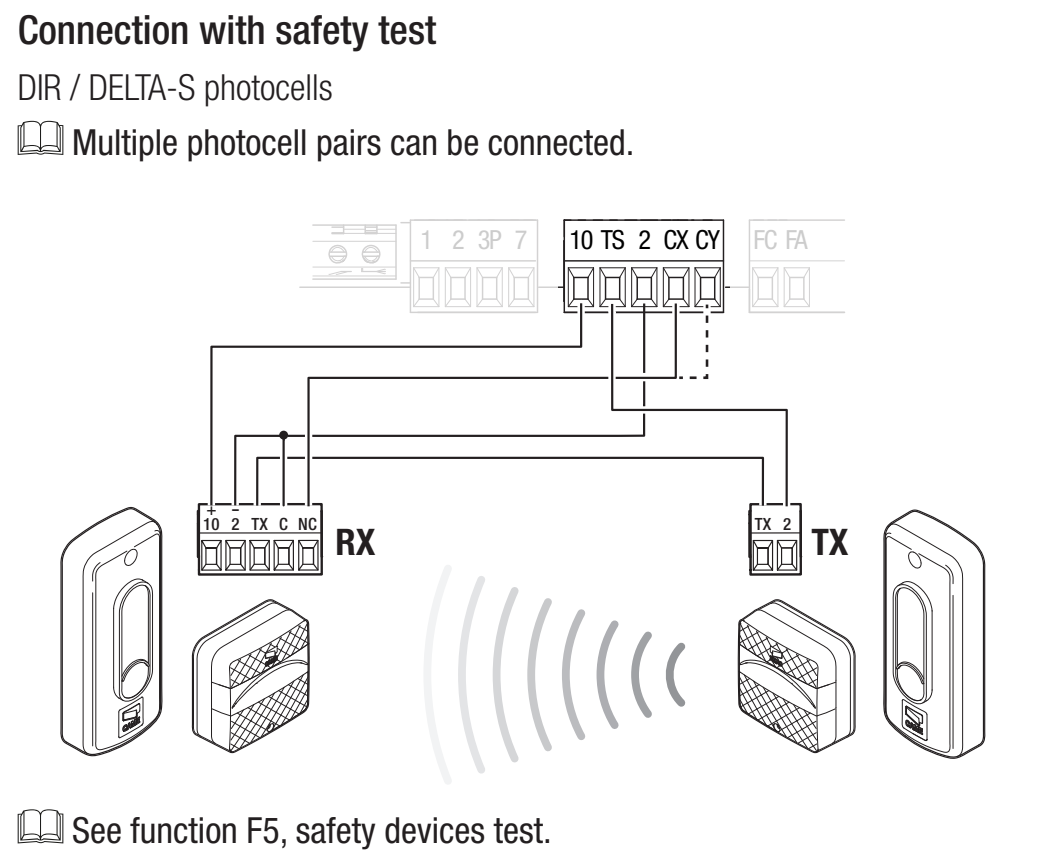

Test aansluiten via TS
Bij de test wordt TX 2 verplaatst naar TS, terwijl RX 2 en RX C aangesloten blijven op aansluiting 2 van de printplaat. De verbinding tussen TX van de zender en TX van de ontvanger blijft behouden. Wijzig eerst de aansluiting terwijl de voeding is uitgeschakeld en activeer pas daarna de test.
Stel in F5 = 1 voor CX, 2 voor CY of 4 voor CX en CY. Bij een testfout verschijnt E4 en voert de aandrijving de opdracht niet uit. Deze functie wordt gebruikt in combinatie met actieve veiligheidsingangen.
Controleer na het aansluiten of de lichtstraal tijdens de betreffende beweging wordt onderbroken en daarna weer vrij is. Overbrug een veiligheidsingang niet permanent als oplossing voor een storing.
Veiligheidslijsten
Sluit een NC-contactlijst aan tussen 2 en CX of CY en kies C7 – opnieuw openen tijdens het sluiten, of C8 – opnieuw sluiten tijdens het openen. Een potentiaalvrij contact heeft geen polariteit. Sluit een weerstandsgevoelige veiligheidslijst niet aan als een gewone NC-contactlijst; deze moet een geschikte interface hebben voor de betreffende besturing.
Eerste ingebruikname van ZN7
- Controleer de vrije beweging, de tandheugel, de vaste en schakelbare eindaanslagen, de vergrendeling van de aandrijving, de bedrading en de beveiliging van gevaarlijke punten.
- Schakel de voeding in en controleer het display. Stel in A1 = 4 voor een motor tot 1000 kg, F54 volgens de bewegingsrichting en F1 volgens de aangesloten STOP.
- Stel F2/F3 in voor de aangesloten beveiligingen en eventueel de test F5. Laat ongebruikte ingangen uitgeschakeld. Voor het inleren moet F11 = ON zijn.
- Voer uit A3 – traject inleren.
- Stel de bedrijfsparameters en gebruikers in en test de volledige cyclus, gedeeltelijke opening, elk veiligheidselement, het zwaailicht en het gedrag na een stroomstoring.
De eerste normale beweging na het inschakelen van de voeding is openen; wacht tot deze is voltooid. De A3-kalibratie heeft een eigen sequentie. Stop onmiddellijk met ESC/STOP bij ongebruikelijk geluid, trillingen of een verkeerde bewegingsrichting en verhelp de oorzaak.

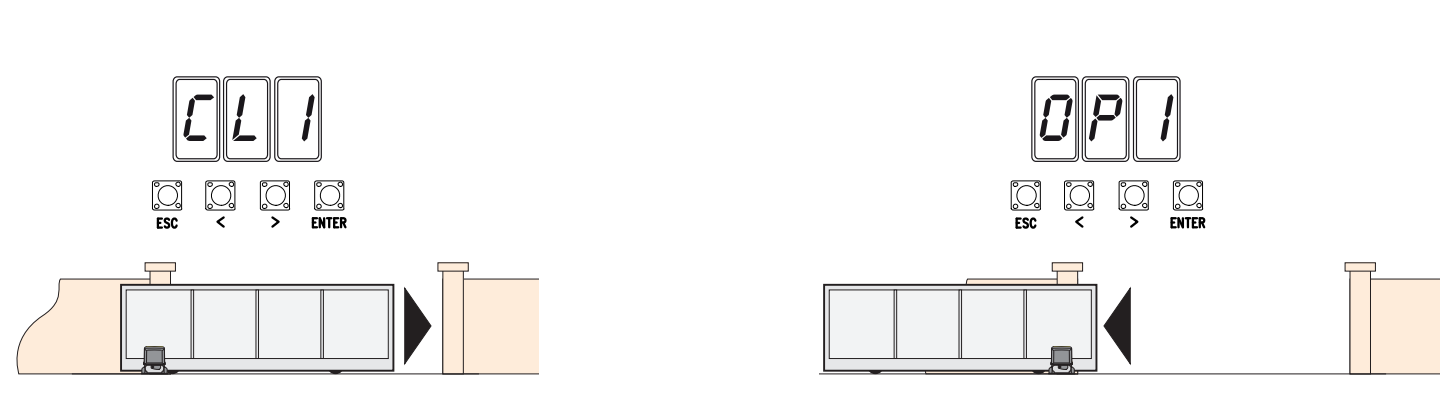

A3 – automatisch traject inleren
Voorwaarden: A1 en F54 correct ingesteld, STOP ingesteld, encoder actief, eindschakelaars correct ingesteld en vaste eindaanslagen aanwezig. Verplaats het hekblad met de hand ongeveer tot halverwege en vergrendel de aandrijving weer. Houd de ruimte vrij.
Tijdens de kalibratie zijn de veiligheidsvoorzieningen uitgeschakeld, behalve de stopfunctie met de ESC-knop. Een technicus moet de volledige beweging bewaken en voorkomen dat personen het bewegingsgebied betreden.
- Druk op ENTER, selecteer A3 met de pijltjestoetsen en bevestig met ENTER.
- Selecteer ON en bevestig met ENTER.
- De aandrijving sluit eerst tot aan de eindpositie; op het display verschijnt CL1.
- Daarna opent de aandrijving tot aan de eindpositie; op het display verschijnt OP1.
- Controleer na afloop de volledige beweging en de beveiligingen. Verhelp bij E1/E2 eerst de oorzaak volgens de diagnose; herhaal het inleren niet voordat een mechanisch defect is verholpen.
Programmeren via het display
Programmeer de aandrijving wanneer deze stilstaat. ENTER opent het menu en bevestigt de selectie; pijltjestoetsen </> selecteren een menu-item of wijzigen een waarde. Druk na een wijziging op ENTER om deze te bevestigen. ESC annuleert een niet-bevestigde wijziging, gaat terug of sluit het menu. Tijdens normaal gebruik stopt ESC de aandrijving; met de pijltjestoetsen kunt u een testbeweging uitvoeren.
De fabrieksinstellingen van het betreffende menu zijn expliciet vetgedrukt. Functies voor accessoires worden alleen weergegeven als de benodigde kaart aanwezig is of de bijbehorende functie actief is. Noteer de huidige instellingen voordat u iets wijzigt. Een lagere gevoeligheidswaarde voor F34/F35 betekent een hogere gevoeligheid; controleer na wijziging van de snelheid, het koppel of de gevoeligheid de krachten en beveiligingen.
Functies F
Gebruikers en systeem U / A / H
Afstandsbedieningen koppelen en verwijderen
Het ZN7-geheugen heeft een capaciteit van 250 gebruikers. De ontvanger moet in AF zijn geplaatst en overeenkomen met de frequentie en codering van de zender. Een voorbeeld van een vaste code van 433,92 MHz is TOP-432EE met AF43S. U4 kan het bereik van ontvangen coderingen beperken; dezelfde frequentie alleen is niet voldoende.
- Selecteer in U1 de functie: 1 stap voor stap, 2 sequentieel, 3 alleen openen of 4 gedeeltelijk openen.
- Bevestig met ENTER en verzend de code door op de geselecteerde knop van de afstandsbediening te drukken.
- Herhaal de procedure voor de volgende gebruiker. Noteer de geheugennummers en de toegewezen commando's en test vervolgens de daadwerkelijke werking.
Een gebruiker verwijdert u via U2: selecteer ON, kies het nummer met de pijltjestoetsen of activeer de betreffende opgeslagen zender en bevestig met ENTER. CLr op het display bevestigt dat de gebruiker is verwijderd. U3 = 1 verwijdert alle gebruikers.
U4 = 2 (Rolling Code) of 3 (TWIN) verwijdert eerder opgeslagen zenders met een andere codering. Controleer vóór de wijziging het systeem, de H1-versie en de registratie van de afstandsbedieningen; gebruik deze wijziging niet als proef om een storing in de ontvanger op te lossen.
Back-up via Memory Roll
- Koppel de netvoeding en eventuele accu’s los en plaats de Memory Roll in de daarvoor bestemde aansluiting.
- Schakel de voeding in; gebruik F50 = 1 om gegevens op te slaan en F51 = 1 om ze te laden. Bij het laden worden de gegevens op de printplaat vervangen door de opgeslagen gegevens.
- Koppel na afloop de voeding weer los en verwijder de geheugenkaart.
- Controleer na het laden het model, de richting, de beveiligingen en alle bedieningscommando’s. Deze ZN7 heeft een Memory Roll-aansluiting; gebruik geen niet-bestaande USB-poort.

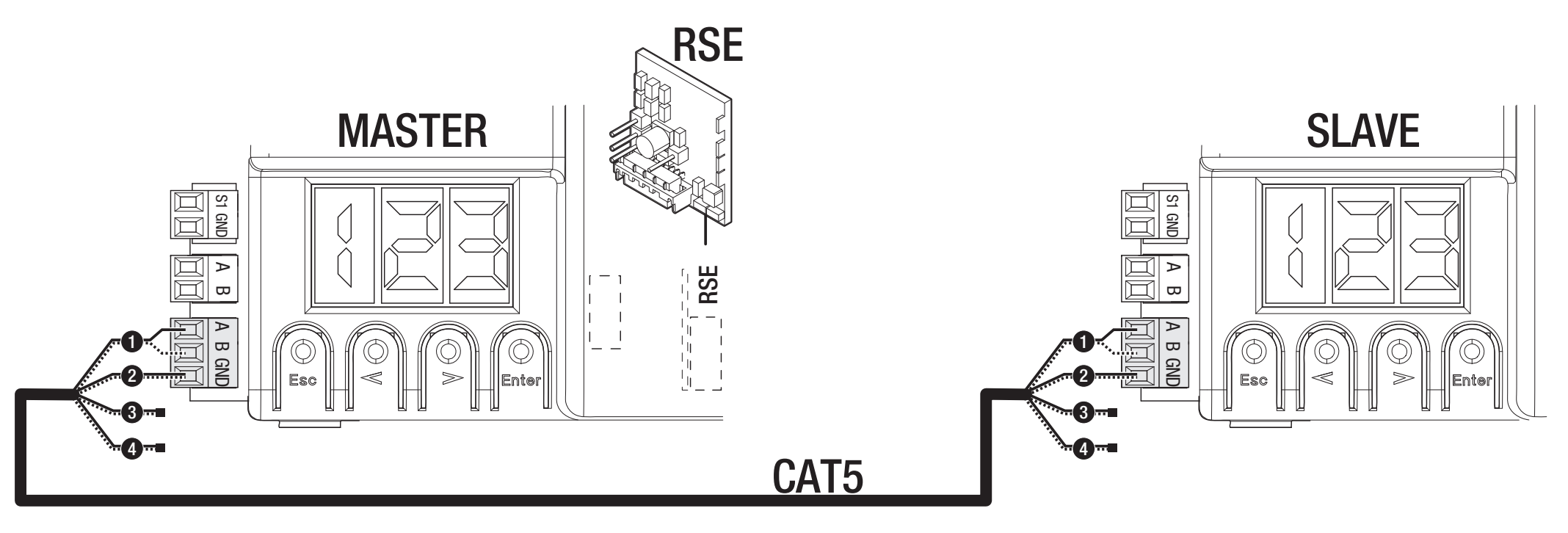

Twee aandrijvingen koppelen
Gebruik een RSE-kaart op elke printplaat en een CAT 5-verbinding via A–B–GND, zoals afgebeeld. Sluit de bedienings- en beveiligingselementen aan op de MASTER-printplaat. Stel daarop F49 = 1, de richting via F54 en de parameteroverdracht via F52 in. Sla gebruikers op op MASTER; de gedeeltelijke opening en de stap-voor-stapbediening werken zoals weergegeven in het gezamenlijke systeem.
Draadloze beveiliging RIO
De RIOCN8WS gebruikt een aparte RIO-aansluiting. F65/F66 stellen twee draadloze veiligheidslijsten in en F67/F68 twee fotocelkanalen. Controleer de daadwerkelijke aanduiding van het onderdeel en het kanaal op het display. De draadloze veiligheidstest blijft actief; verhelp verbindingsverlies E17 of ontbrekende configuratie E18 voordat u de werking hervat.
A4 – parameters resetten
Noteer vóór het resetten de H1-versie, instellingen en gebruikers; sla de gegevens op als u een Memory Roll hebt. Selecteer ON bij A4 en bevestig met ENTER. Voor de hier beschreven uitvoering worden de fabrieksinstellingen hersteld en wordt de ingeleerde baan gewist.
Stel na de reset A1, F54, F1 en de veiligheidsingangen opnieuw in en voer de inleerprocedure A3 opnieuw uit. Controleer de beveiligingen voordat u de normale werking hervat. Gebruikers wissen is een aparte functie, U3. Bij een printplaat met een ander menu kan A4 een ander herstelbereik hebben; raadpleeg de specifieke uitvoering.
Diagnose aan de hand van het display
| Code | Betekenis / controle |
|---|---|
| E1 | Kalibratiefout. Controleer A3, het mechanisme, de richting en de eindschakelaars. |
| E2 | Instelfout. Controleer model A1, richting F54 en of de inleerprocedure is voltooid. |
| E3 | Encoderfout. Controleer spanningsloos de connector +/E/− en de bedrading; voer na de reparatie de inleerprocedure uit. |
| E4 | Fout bij de veiligheidstest. Controleer TX op TS, de voeding, NC en F5. |
| E7 | Bedrijfstijd overschreden. Controleer de weerstand, de aanslagen en of de beweging is voltooid. |
| E9 | Obstakel bij het sluiten. Verwijder het daadwerkelijke obstakel; controleer de tandheugel en de gevoeligheid. |
| E10 | Obstakel bij het openen. Controleer het traject en de juiste krachtinstellingen. |
| E11 | Te veel opeenvolgende obstakels. Herstel het mechanisme of verhelp de oorzaak van het activeren van de beveiliging. |
| E13 | Beide eindcontacten zijn open. Controleer FA/FC/F en de schakelende aanslagen. |
| E14 | Fout in de seriële communicatie. Controleer RSE, CAT 5 en de configuratie. |
| E15 | Niet-compatibele zender. Controleer AF, de frequentie en U4. |
| E17 | Communicatiestoring van het draadloze systeem. Controleer RIO, de apparaten en storingsbronnen. |
| E18 | Het draadloze systeem is niet geconfigureerd. Controleer RIO en de relevante instellingen F65–F68. |
Als de poort niet beweegt, controleer dan de voeding, de vergrendeling van de aandrijving, STOP en de actieve veiligheidsingangen, een knop die continu ingedrukt blijft en de batterij van de zender. Als de poort wel opent maar niet sluit, controleer dan de fotocellen en hun NC-contact. Overbrug een defecte beveiliging niet met een permanente jumper.
Zekeringen ZN7 voor 230 V
| Circuit | Snelle zekering |
|---|---|
| Netvoeding LINE | 1,6 A-F |
| Accessoires | 2 A-F |
Controleer de zekeringen terwijl de netvoeding en accu’s zijn losgekoppeld. Vervang alleen door zekeringen van dezelfde waarde en hetzelfde type; verhelp eerst de oorzaak van de kortsluiting of overbelasting.
Onderhoud en service
Controleer regelmatig of het traject en de tandheugel schoon zijn, de poort soepel met de hand beweegt, de aandrijving goed vastzit en de schakelende aanslagen, kabels, ontgrendeling en alle beveiligingen in orde zijn. Koppel vóór reiniging en werkzaamheden zowel de netvoeding als de accu-back-up los. Stop de werking bij schade, ongewoon geluid of trillingen en verhelp de oorzaak.
Stel het koppel A6 en de gevoeligheid F34/F35 af op het daadwerkelijke mechanisme; verberg weerstand of een defect niet door het koppel te verhogen. Controleer na een aanpassing of onderhoud de volledige beweging, de krachten en de beveiligingen. Vermeld H1, het aantal manoeuvres A5 en de reparaties in het logboek. Overhandig de gebruiker de handleidingen voor de complete installatie en laat zien hoe de poort handmatig kan worden ontgrendeld. Lever elektronica en accu’s aan het einde van hun levensduur in bij een daarvoor bestemd inzamelpunt.

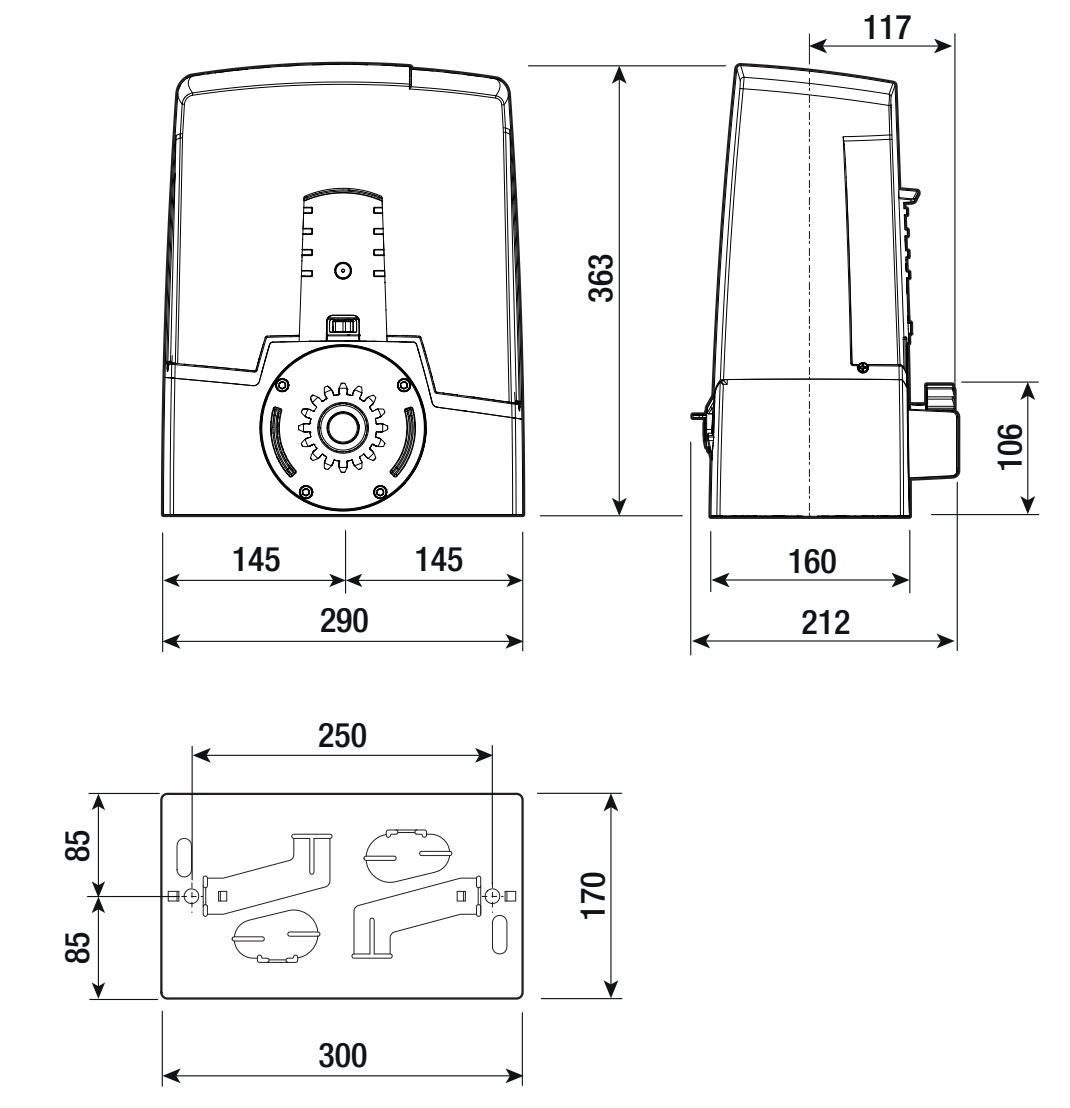

Technische specificaties CAME BXV10AGS
| Parameter | Waarde |
|---|---|
| Maximaal gewicht van het poortblad | 1000 kg |
| Maximale lengte van het poortblad | 20 m |
| Voeding aandrijving – netvoeding | 230 V AC, 50/60 Hz |
| Motorvoeding | 24 V DC |
| Vermogen | 400 W |
| Duwkracht | 1000 N |
| Maximale verplaatsingssnelheid | 11 m/min |
| Maximale stroom – volgens de technische tabel van de fabrikant | 16 A |
| Bescherming – beschermingsgraad | IP54 |
| Bedrijfstemperatuur | −20 tot +55 °C |
| Bedrijf | Intensief gebruik; er is geen vast aantal cycli per uur. |
| Bedrijfstijd | 180 s |
| Verbruik in stand-by | 5,5 W |
| Beschermingsklasse | I |
| Tandwiel / eindschakelaars | Module 4 / mechanisch |
| Kleur van de behuizing | Grijs RAL 7024 |
| Bediening in deze handleiding | ZN7, display en ESC/pijltjes/ENTER |
| Instelling A1 | 4–1000 kg |
| Afmetingen van de behuizing (breedte × diepte × hoogte) | 290 × 212 × 363 mm |
| Ankerplaat | 300 × 170 mm; hart-op-hartafstanden volgens tekening |
