NICE Moonclever MC824H - besturingseenheid voor 24V-aandrijvingen voor draaipoorten uit de Toona-serie
| Beschikbaarheid van het product: | niet beschikbaar | We helpen u graag bij het kiezen van een vervangend product. Neem gerust contact met ons op. |
|---|
Beschrijving van het product NICE Moonclever MC824H - besturingseenheid voor 24V-aandrijvingen voor draaipoorten uit de Toona-serie
Beschikbare vervanging!
De besturingseenheid NICE Moonclever MC824H is vervangen door een nieuwer model - NICE Moonclever MC824HR10.
NICE Moonclever MC824H is een besturingseenheid voor de automatisering van enkele vleugel, of twee vleugels poorten. Aandrijvingen die ermee compatibel zijn, moeten beschikken over een voeding van 24Vdc en een magnetische encoder (draaisensor voor het motortoerental, voor een nauwkeurige positiebepaling van de poortvleugel).
Uitsluitend compatibel met de uitdrukkelijk opgesomde aandrijvingen voor draaipoorten:
- Metro (ME3024)
- Moby (MB4024, MB5024)
- Hyppo (HY7024, HY7124)
- Toona (TO4024, TO5024, TO7024)
- X-Metro (XME2124)
- Big-Metro (BM5024)
- Metroelite
- Wingoelite
De besturingseenheid MC824H bevat besturingseenheid MCA1, die is ondergebracht in een speciaal ontworpen kunststof behuizing Moonclever. Inclusief een connector van het type SM voor aansluiting van radio-ontvanger (SMXI, OXI, ...) van de afstandsbedieningen (Flor, Era Flor, Era One, Era Inti, ...).
Ondersteunt de technologie BlueBUS, waarmee extra apparaten eenvoudig kunnen worden aangesloten (fotocellen, zwaailamp, kaartlezers, sleutelschakelaars, enz.) met slechts een tweedraads kabel, waarbij zelfs niet op de polariteit hoeft te worden gelet.
Dankzij de technologie 24V is de besturingseenheid ook geschikt voor het NICE Solemyo-zonnesysteem, dat voeding mogelijk maakt op locaties zonder toegang tot een elektriciteitsbron. Het is ook mogelijk om de besturingseenheid te voeden met de NICE PS324-back-upbatterij, waarmee de draaipoort na een stroomstoring nog enkele uren lang een aantal open- en sluitbewegingen kan uitvoeren. In de stand-bymodus verbruikt de besturingseenheid met aangesloten signaalontvanger slechts 2 W (bij voeding via de PS324-batterij, of het Solemyo-zonnesysteem bedraagt het verbruik slechts 0,1 W).
Ondersteunt NICE Opera-technologie. Diagnose met behulp van waarschuwingszwaailamp.
Na bepaling van de lengte van de poortvleugel worden de versnellings- en vertragingsintervallen bij het openen en sluiten automatisch ingesteld. Daarnaast kunt u de kracht, snelheid, voetgangersopening enz. instellen, zie programmering van de besturingseenheid van de aandrijving. Obstakeldetectie gedurende de volledige beweging van de vleugel garandeert een veilige werking van de motoren.
NICE Moonclever MC824H-besturingseenheid is geschikt voor de klimaatomstandigheden in Slowakije en voldoet aan alle Europese veiligheidsnormen.
Accessoires die compatibel zijn met de NICE Moonclever MC824H-besturingseenheid
We raden aan om de volgende compatibele optionele accessoires bij de besturingseenheid aan te schaffen:
| Wat | Waarom | Type |
|---|---|---|
| Zwaailamp | De zwaailamp geeft de beweging van de poort aan met knipperlicht – ideaal bij uitritten met beperkt zicht. Daarnaast is er een antenne ingebouwd voor een groter bereik van de afstandsbediening. | - Lucy (LUCYB) - Moonlight (MLBT) |
| Fotocellen | Bij het sluiten detecteren ze obstakels en stoppen ze de beweging, zodat de poort niet tegen een auto of persoon botst. | - MoonBUS (MOFB) |
| Zender |
Voor bediening van de poort op afstand. |
- FloR (Flo2R-s, Flo4R-s) |
| Ontvanger | Noodzakelijk voor bediening van de poort op afstand. | - OXI - SMXI |
| Antenne | Voor een groter bereik van de afstandsbediening. | - ingebouwd in de zwaailamp LUCYB, MLBT - alleen ABFKIT-antenne, of ABF |
| Toetsenbord | Handig als u uw afstandsbediening vergeet, als er veel voertuigen of personen bij u langskomen en u niet iedereen een afstandsbediening wilt geven, of als u de poort niet telkens handmatig wilt openen. | - MOTXR |
Handleiding voor de NICE Moonclever MC824H-besturingseenheid
Download hier de handleiding voor de NICE Moonclever MC824H-besturingseenheid:
Handleiding voor de NICE Moonclever MC824H-besturingseenheid
Montage van de NICE Moonclever MC824H-besturingseenheid

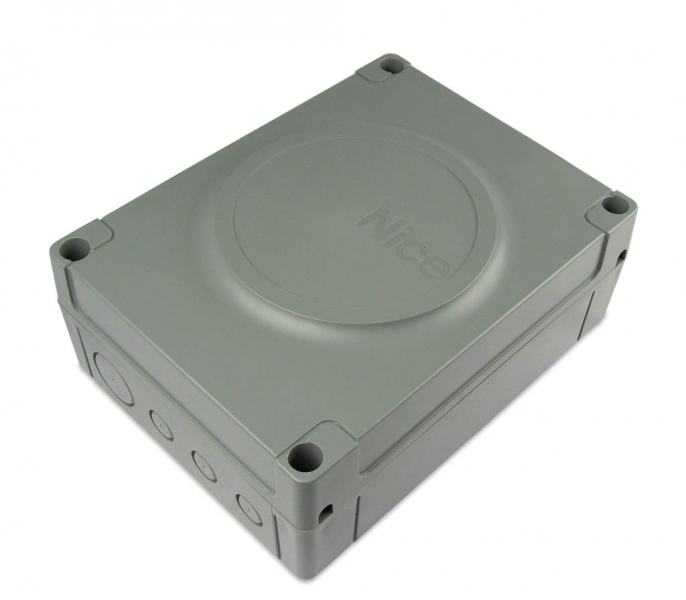

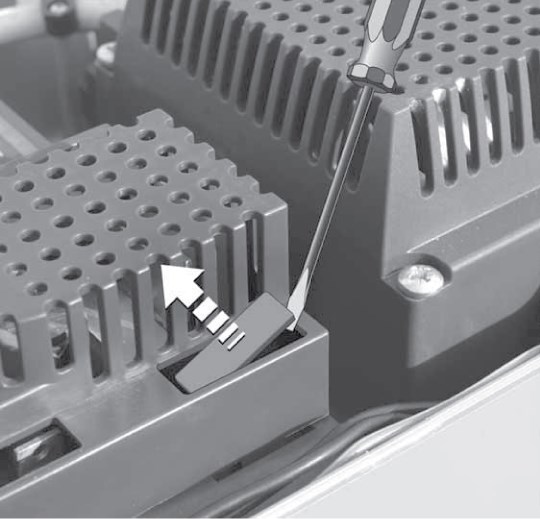

Montage van de besturingseenheid in een standaard montagekast Moonclever gebeurt door deze met vier schroeven te bevestigen:
 |
 |

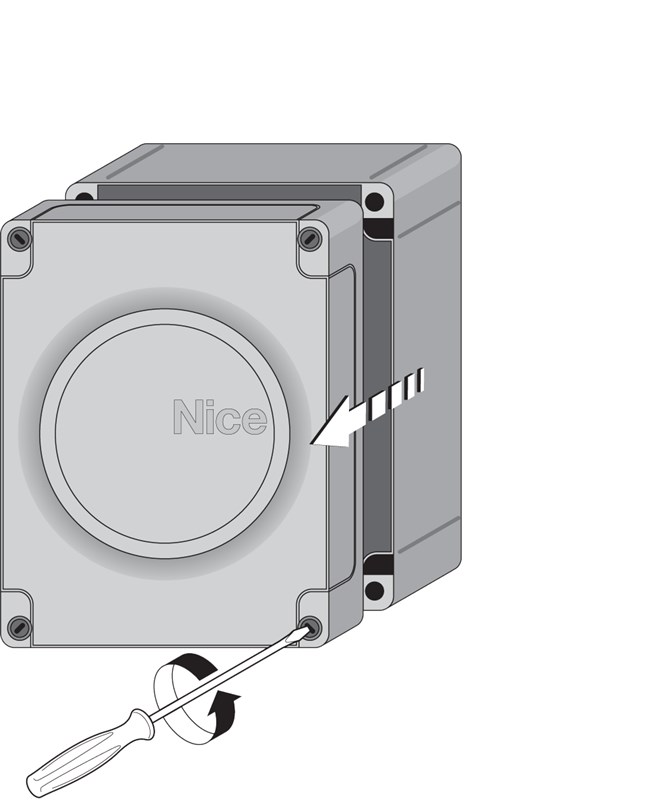

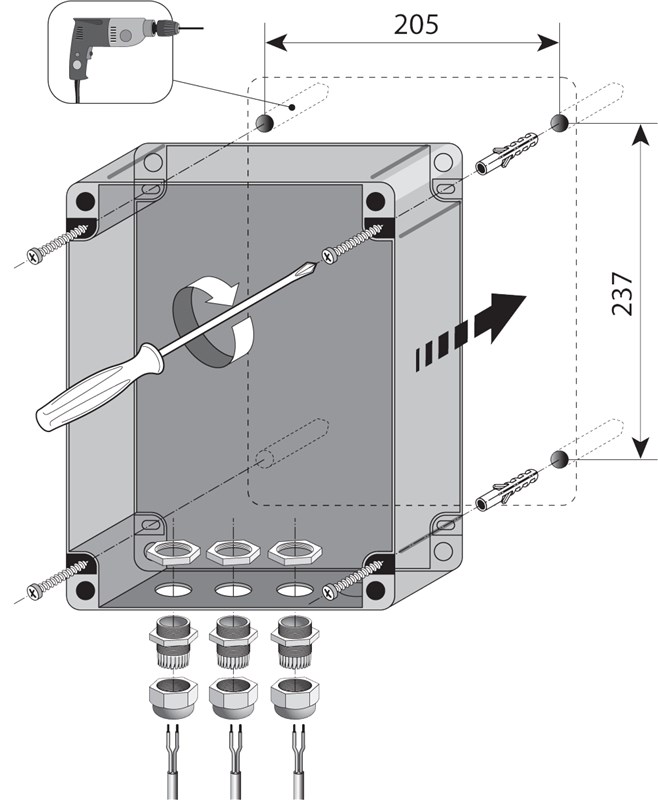

| 1. Draai de kunststof schroeven van de behuizing los | 2. Bevestig de behuizing van de besturingseenheid met vier pluggen |
Bekabeling

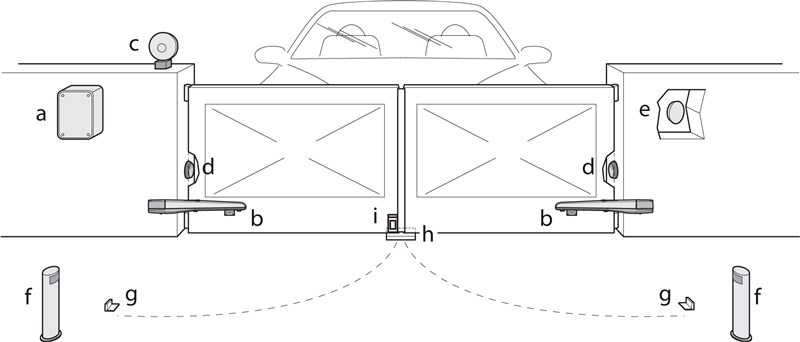

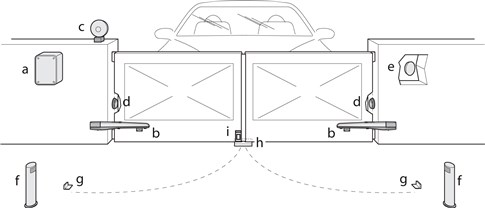

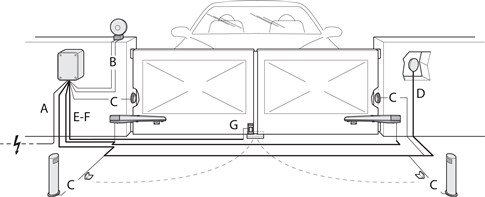

De gebruikelijke (optionele) aansluitsituatie van de aandrijfeenheid met accessoires ziet er als volgt uit:
Lijst met accessoires
|
Bekabelingslijst
| Doel | Type | Max. lengte |
|---|---|---|
| A. Voeding | 3×1,5mm2 | 30m, bij een grotere lengte 3×2,5mm2 + aarding |
| B. Zwaailamp met antenne |
2×0,5mm2 |
20m 20m (aanbevolen minder dan 5m) |
| C. Fotocellen | 2×0,5mm2 | 30m, boven 30m 2×1mm2 |
| D. Sleutelschakelaar | 4×0,5mm2 | 50m (of 2 stuks 2×0,5mm2) |
| E. Voeding van de aandrijving | 3×1,5mm2 | 10m |
| F. Encoder | 2×1,0mm2 | 10m |
| G. Elektrisch slot | 2x1,0mm2 | 10m |
Aansluiting van de besturingseenheid NICE Moonclever MC824H
Vergeet niet om vóór het aansluiten, loskoppelen of wijzigen van de bedrading van de aandrijving op het lichtnet of van de extra apparatuur de stroomtoevoer uit te schakelen, bijvoorbeeld bij de zekeringautomaat, door de voedingszekering te verwijderen, eventueel door de back-upbatterij los te koppelen. Wacht tot alle leds uit zijn.

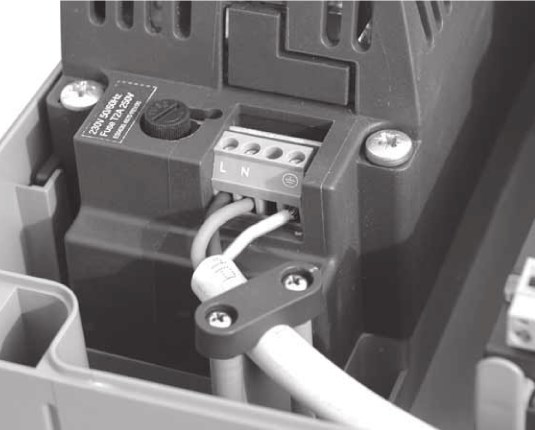

...op het lichtnet
 |
Voor de basiswerking van de aandrijving hoeft alleen de voedingskabel te worden aangesloten op de besturingseenheid van de aandrijving .
De aansluiting is eenvoudig:
|
...extra apparatuur
De besturingseenheid NICE MCA1 van de besturingseenheid NICE Moonclever MC824H biedt de volgende in- en uitgangen voor extra apparatuur:
| Ingang/uitgang | Beschrijving | |
|---|---|---|
| AERIAL (Antenne) |
Ingang voor de antenne van de radio-ontvanger. De antenne is doorgaans ingebouwd in de waarschuwingslamp, bijvoorbeeld de NICE LUCYB, NICE MLBT, of er kan een aparte externe antenne worden gebruikt NICE ABFKIT. | |
| Uitgang voor één 12V-waarschuwingslamp NICE LUCYB (of NICE MLBT) met één 12V 21W-lamp | ||
| Uitgang voor max. 12Vac elektrisch slot van 15VA | ||
| S.C.A. (Indicator) |
Uitgang voor indicator (24V 4W). De werking ervan kan worden ingesteld via programmering van niveau II, L4; zie Programmering niveau II, L4 – uitgangsindicator. | |
| Ingang voor parallelle aansluiting van compatibele apparaten die gebruikmaken van de technologie BlueBUS via een tweeadrige kabel, die zowel de elektrische voeding als het communicatiesignaal doorgeeft. | ||
| STOP (Stoppen) |
Ingang voor apparaten die de beweging van de poort stoppen. De volgende apparaten kunnen worden aangesloten:
|
|
| Ingang voor apparaten die de poortbeweging stapsgewijs aansturen (zie Stapsgewijze bediening van de poortbeweging). Normaal open apparaten (NO) kunnen worden aangesloten. | ||
| OPEN (Openen) |
Ingang voor apparaten die uitsluitend het openen van de poort aansturen (zie Poort openen). Normaal open apparaten (NO) kunnen worden aangesloten. | |
| CLOSE (Sluiten) |
Ingang voor apparaten die uitsluitend het sluiten van de poort aansturen (zie Poort sluiten). Normaal open apparaten (NO) kunnen worden aangesloten. | |
| ENC1 | Ingang voor de encoder van aandrijving M1 (klemmen 1, 2); de polariteit hoeft niet te worden aangehouden |

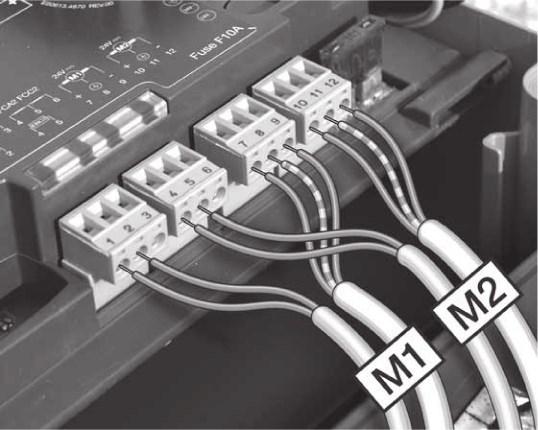

Aandrijvingen (motoren) M1 en M2 en hun encoders aansluiten |
| ENC2 | Ingang voor de encoder van aandrijving M2 (klemmen 4, 5); polariteit hoeft niet in acht te worden genomen | |
| M1 | Uitgang naar motor M1 (klemmen 7, 8, 9) | |
| M2 | Uitgang naar motor M2 (klemmen 10, 11, 12) | |
Zekeringen van de besturingseenheid
In voorbereiding

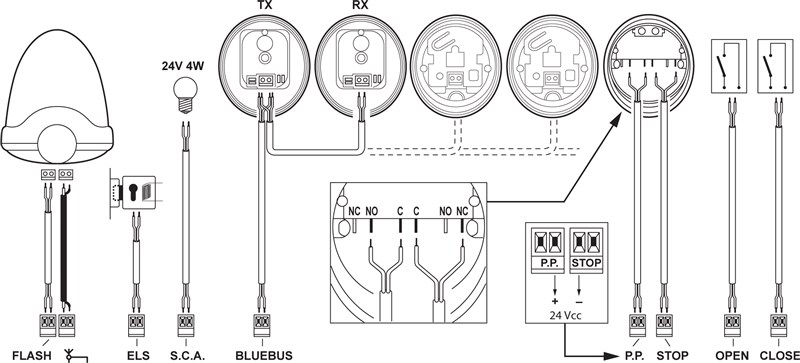

Standaard aansluitschema:

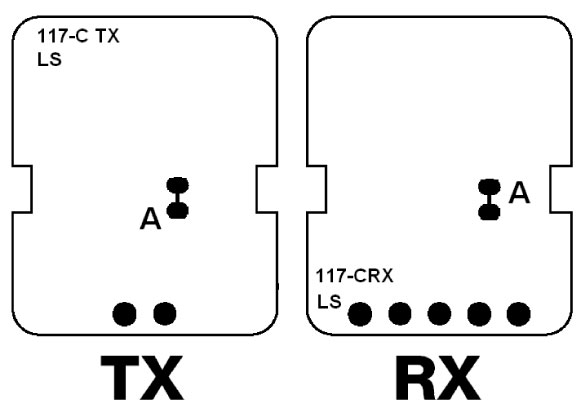

Fotocellen van de aandrijving
De zeer gebruiksvriendelijke BlueBUS-technologie maakt het mogelijk om maximaal 7 paar fotocellen te voeden en aan te sturen met een tweedraads kabel.
MEERDERE PAREN FOTOCELLEN AANSLUITEN NICE MOFB NAAR HET DATANETWERK NICE BLUEBUS
Plaats de fotocellen rond de poort of het hek volgens de voorbeeldopstellingen voor een volledige aansluiting en stel de jumpers in volgens de jumpertabel van de fotocellen NICE MOFB van de poortaandrijving. Om interferentie tussen afzonderlijke paren die dicht bij elkaar zijn geplaatst te voorkomen, moet u volgens deze voorbeeldopstellingen, de oriëntatie van de zenders TX en ontvangers RX. Sluit de fotocellen parallel aan volgens de afbeelding (polariteit hoeft niet in acht te worden genomen):

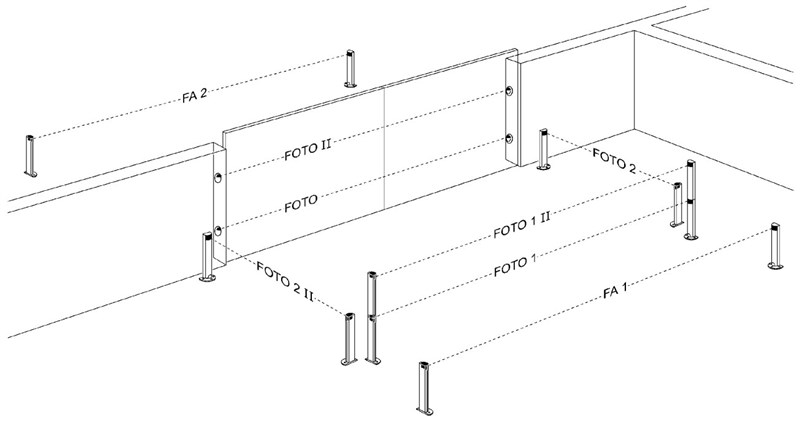

Voorbeeldopstelling voor het aansluiten van fotocellen
Als u wilt dat de fotocellen functioneren als poortopeners (zie FA1 en FA2 in de afbeelding), d.w.z. dat de poort opengaat wanneer u met een voertuig tussen de optische assen door rijdt, moet u verbinding A op de zender TX en de ontvanger RX, zie afbeelding:

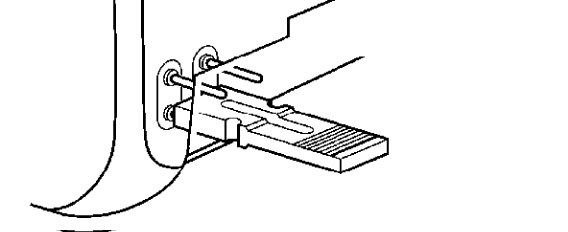

Jumpertabel voor fotocellen NICE MOFB van de poortaandrijving
 |
Meerdere paren fotocellen aansluiten op het BlueBUS systeem gebeurt door verschillende jumpercombinaties in te stellen; elk aangesloten paar moet een unieke jumpercombinatie hebben. Zorg ervoor dat er binnen één BlueBUS-datanetwerk geen twee paren met dezelfde combinatie zijn. Stel de jumper van zowel de zender TX als de ontvanger RX binnen één paar fotocellen in op dezelfde waarde. Als voor een jumpertype slechts één jumper wordt gebruikt, bewaar de tweede dan altijd in het ongebruikte opbergvak, zoals links op de afbeelding te zien is. |
| Aanduiding van het paar fotocellen | Jumper ingesteld met een combinatie van jumpers |
|---|---|

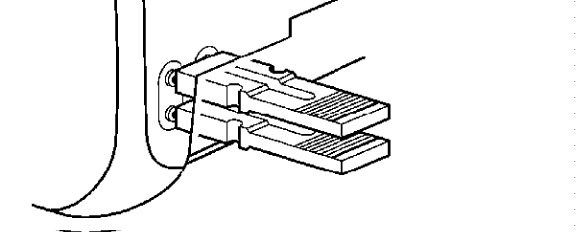

| FOTO |  |

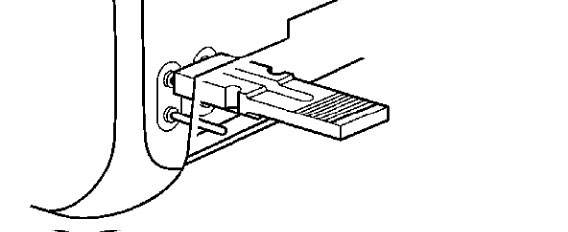

| FOTO II |  |

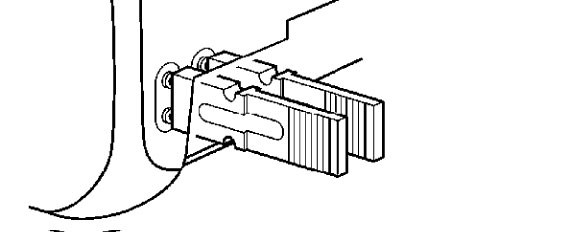

| FOTO 1 |  |

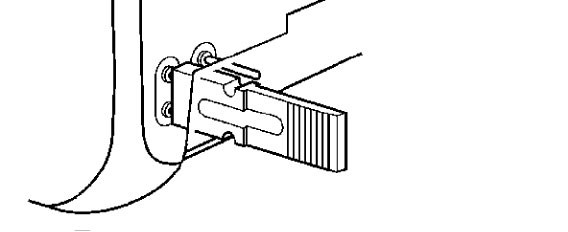

| FOTO 1 II |  |
| FOTO 2 |  |

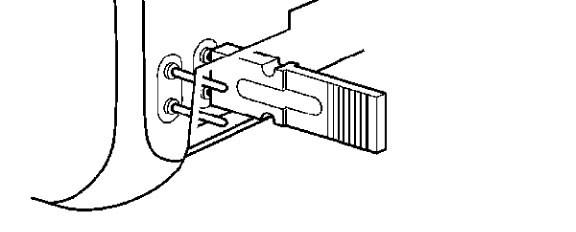

| FOTO 2 II |  |
|

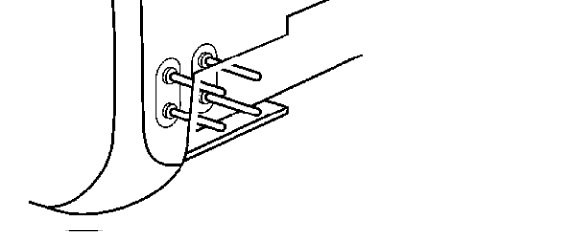

FOTO 3 LET OP: NIET-TOEGESTANE CONFIGURATIE! |
 |
|

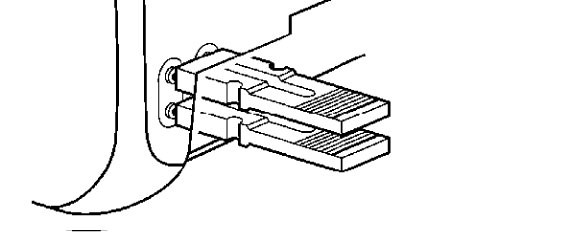

FA1 |
 |
|

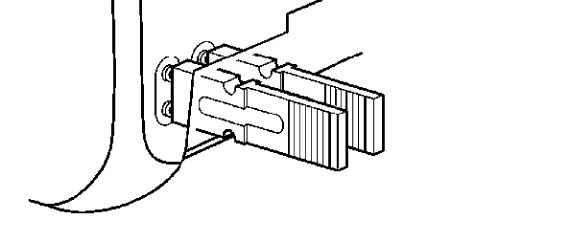

FA2 |
 |

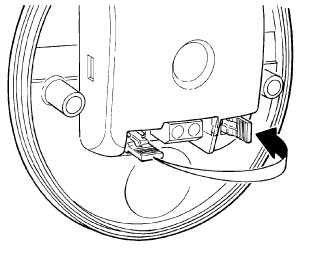

Als een fotocel om welke reden dan ook moet worden vervangen, hoeft u alleen dezelfde jumper in te stellen als op de oorspronkelijke fotocel; de apparaten hoeven niet opnieuw te worden ingeleerd.
Radio-ontvanger voor aandrijvingen
 |

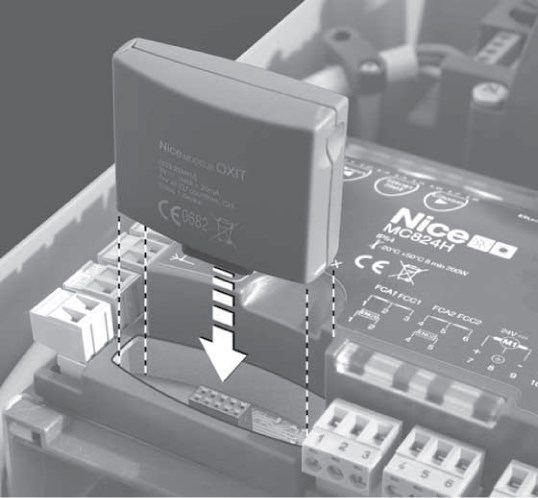

NICE Moonclever MC824H besturingseenheid wordt geleverd met de NICE MCA1-besturingseenheid, die een SM-connector biedt voor het aansluiten van een externe radio-ontvanger (bijv. NICE OXI, NICE SMXI). Deze ontvanger is absoluut noodzakelijk om opdrachten te ontvangen die worden verzonden van afstandsbedieningen, dus noodzakelijk om de schuifpoort op afstand te bedienen met een afstandsbediening. |
Inleren van aangesloten aandrijvingsapparaten
Na elke aansluiting, loskoppeling of wijziging van de bedrading van extra apparaten op BlueBUS-ingangen en STOP moet de inleerprocedure voor extra apparaten. De aandrijving waarschuwt u zelf dat deze procedure moet worden uitgevoerd door de ledlampjes L1 en L2 te laten knipperen.
|
Inleren van de poortvleugelbeweging (automatische modus)
Voor een goede werking van de poortbeweging (met name voor de berekening van de aanloop- en uitloopafstand en de gedeeltelijke opening) moet de besturingseenheid zelf de openingsboog van de poortvleugels bepalen. Tijdens deze procedure beweegt de aandrijving de poort van aanslag tot aanslag en bepaalt zo de openingsafstand van de poort. Er is ook een alternatieve handmatige en gecombineerde procedure; deze vindt u in de handleiding.
|
De besturingseenheid van de aandrijving programmeren
Met de besturingseenheid MC824H kunnen verschillende functies worden geprogrammeerd, door een functie in of uit te schakelen via programmering op niveau I., of door een standaardparameter in te stellen via programmering op niveau II.

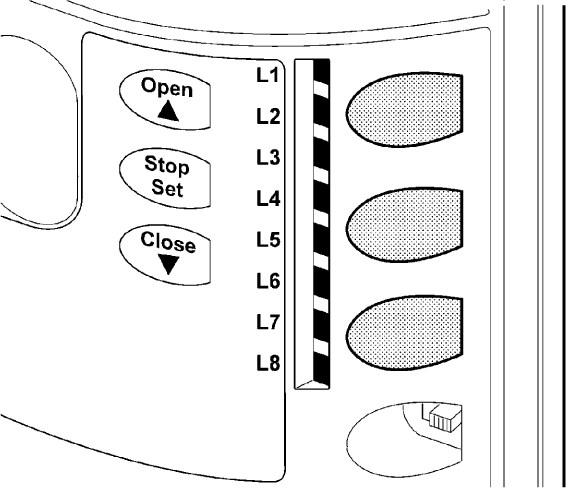

Besturingseenheid MCA1 heeft drie knoppen voor de bediening en programmering van de aandrijving:
 |
Knop | Gebruik |
|---|---|---|
| Open | Met deze knop geeft u de aandrijving de opdracht om de poort te openen. Tijdens het programmeren dient de knop ook om de waarde van de geprogrammeerde parameter te verhogen. | |
| Stop/Set | Met deze knop geeft u de aandrijving de opdracht om de poort te stoppen. Houd de knop voor het eerst 5 seconden ingedrukt om naar de programmeermodus op niveau I te gaan. Houd de knop nogmaals ingedrukt om naar de programmeermodus op niveau II te gaan. voor de huidige led. | |
| Close | Met deze knop geeft u de aandrijving de opdracht om de poort te sluiten. Tijdens het programmeren dient de knop ook om de waarde van de geprogrammeerde parameter te verlagen. |
Programmering op niveau I
Op niveau I wordt met de programmering de betreffende functie in- of uitgeschakeld. Als een functie is ingeschakeld, brandt de bijbehorende led op de besturingseenheid. Standaard zijn alle functies uitgeschakeld.
Houd de knop “Stop/Set” ongeveer 5 seconden ingedrukt, totdat led L1 begint te knipperen, om de programmeermodus op niveau I te openen. Gebruik vervolgens de knoppen “Open” en “Close” om de huidige led omhoog of omlaag te verplaatsen. U hebt 10 seconden voor elke handeling; anders verlaat de aandrijving de programmeermodus. Wanneer de knipperende led boven de led staat van de functie die u wilt in- of uitschakelen, drukt u eenmaal op “Stop/Set”. Het knipperen wordt dan sneller (functie ingeschakeld) of langzamer (functie uitgeschakeld). Laat de knop vervolgens los en de aandrijving verlaat binnen 10 seconden de programmeermodus. Als alles goed is gegaan, blijft de led van de ingeschakelde functie branden.
Lijst met functies die kunnen worden geprogrammeerd en ingeschakeld:
| Led | Functie | Beschrijving |
|---|---|---|
| L1 | Automatisch sluiten | Na een bepaalde tijd (ingesteld bij “Programmering op niveau II - Pauzeduur”) begint de poort na het openen automatisch te sluiten. Als deze functie is uitgeschakeld, kan de poort alleen worden bediend met een opdracht van de afstandsbediening voor de poort enz. |
| L2 | Sluiten na onderbreking van de fotocellen |
Met deze functie blijft de poort slechts zo lang open als nodig is om een voertuig door te laten. Zodra de fotocellen weer vrij zijn (het voertuig is voorbijgereden), begint de poort na 5 seconden automatisch te sluiten. Deze functie werkt op twee manieren, afhankelijk van of automatisch sluiten is ingeschakeld (zie de vorige functie). Automatisch sluiten ingeschakeld – de poort stopt zodra de fotocellen weer vrij zijn en begint na 5 seconden te sluiten. Dat betekent dat de poort niet helemaal hoeft te openen. |
| L3 | Altijd sluiten | Na een stroomstoring blijft de poort in de huidige stand (als deze functie is uitgeschakeld) of sluit de poort (als deze functie is ingeschakeld). |
| L4 | Stand-bymodus | Met deze functie kan het stroomverbruik tot een minimum worden beperkt. Deze functie is ideaal bij voeding via een back-upaccu (bijvoorbeeld: NICE PS124). Als deze functie actief is, schakelt de besturingseenheid één minuut na de laatste beweging van de poort BlueBUS-ingang (en daarmee alle daarop aangesloten apparaten) en alle leds uit, behalve de BlueBUS-led, die langzaam blijft knipperen. Als er in deze toestand een opdracht binnenkomt, besturingseenheid start de besturingseenheid eerst opnieuw op en voert daarna de opdracht uit. |
| L5 | Elektrisch slot/automatische verlichting | Als de functie niet is ingeschakeld, werkt de ELS-uitgang als elektrisch slot. Als de functie is ingeschakeld, kan de ELS-uitgang worden gebruikt voor automatische verlichting. |
| L6 | Vooraf knipperen | Na ontvangst van een signaal om de poort te bewegen, waarschuwingslicht waarschuwt het drie seconden lang de omgeving met knipperlicht; daarna begint de gevraagde beweging. |
| L7 | Sluiten houdt gedeeltelijk openen in | Opdracht sluiten start altijd de beweging voor het gedeeltelijk openen van de poort. |
| L8 | Indicator voor open poort/onderhoudsindicator | Als de functie niet is ingeschakeld, werkt de S.C.A.-uitgang als indicator voor een open poort. Als de functie is ingeschakeld, werkt de S.C.A.-uitgang als onderhoudsindicator. |
Programmering op niveau II
Op niveau II worden met de programmering de waarden van de betreffende functies ingesteld (deze functies verschillen van die voor niveau I).).
Vergeet de programmering op niveau I. U opent programmeerniveau II door de knop ‘Stop/Set’ ongeveer 5 seconden ingedrukt te houden, totdat LED L1. Gebruik vervolgens de knoppen ‘Open’ en ‘Close’ om de huidige LED respectievelijk omhoog of omlaag te verplaatsen. U hebt 10 seconden voor elke handeling; anders verlaat de aandrijving de programmeermodus. Zodra de knipperende LED boven de LED staat van de functie waarvan u de parameter wilt instellen, houdt u de knop ‘Stop/Setingedrukt om de instelling van die specifieke LED te openen. De LED die blijft branden (terwijl u ‘Stop/Set’ ingedrukt houdt) geeft de huidige parameterwaarde aan. U kunt deze waarde verhogen of verlagen met de knoppen ‘Open’ respectievelijk ‘ "Close’ (terwijl u de knop ‘Stop/Set’ ingedrukt houdt). Laat vervolgens ‘Stop/Set’ los en wacht tot de aandrijving binnen 10 seconden de programmeermodus verlaat. Om te controleren of alles goed is verlopen, herhaalt u de procedure, maar wijzigt u de parameterwaarde niet.
Overzicht van programmeerbare instelbare functies:
|
Ingangs-LED — Naam |
Instel-LED — Waarde |
|---|---|
| L1 — Pauzeduur Als de waarde ‘Automatisch sluiten’ is ingeschakeld bij programmeerniveau I, |
L1 — 5 seconden L2 — 15 seconden L3 — 30 seconden L4 — 45 seconden L5 — 60 seconden L6 — 80 seconden L7 — 120 seconden L8 — 180 seconden |
|
Stelt de bewegingsvolgorde van de poort in die wordt uitgevoerd wanneer bijvoorbeeld herhaaldelijk op de knop van de poortafstandsbediening wordt gedrukt, of wanneer deze wordt geactiveerd via de STAP-VOOR-STAP-ingang (ook aangeduid als P.P., of stapbediening). Als u L4, L5, L7 of L8 instelt, worden ook de ingangen OPEN en CLOSE. |
L1 — Openen/Stoppen/Sluiten/Stoppen L2 — Openen/Stoppen/Sluiten/Openen L3 — Openen/Sluiten/Openen/Sluiten L4 — Gemeenschappelijk gebruik L5 — Gemeenschappelijk gebruik met stop na 2 s L6 — Stapbediening met gedeeltelijk openen na 2 s L7 — Dodemansbediening L8 — Halfautomatisch openen, dodemansbediening bij sluiten |
|
Stelt de bewegingssnelheid van de poort tijdens normaal bedrijf in (niet tijdens het aanlopen of afremmen van de poort). |
L1 — Zeer langzaam (30%) L2 — Langzaam (45%) L3 — Gemiddeld (55%) L4 — Snel (70%) L5 — Zeer snel (85%) L6 — Extreem snel (100%) L7 — Opent ‘snel’, sluit ‘langzaam’ L8 — Opent ‘extreem snel’, sluit ‘snel’ |
|
L4 — Motorontkoppeling na sluiten Stelt in hoeveel milliseconden de besturing de motor na het sluiten laat teruglopen om de druk op het poortblad te verminderen. |
L1 — Geen L2 — Minimaal (100 ms) L3 — ... L4 — ... L5 — ... L6 — ... L7 — ... L8 — Maximaal (800 ms) |
|
Past de motorkrachtbewaking aan het gewicht van de poort aan. |
L1 — Zwak L2 — ... L3 — ... (standaard) L4 — ... L5 — ... L6 — ... L7 — ... L8 — Zeer sterk |
|
Stelt de openingsafstand bij gedeeltelijk openen in. Bij L5 tot en met L8 betekent minimum de kleinste ingestelde openingshoek van de twee poortvleugels. Dat wil zeggen: als poortvleugel M1 tot 90° opent en poortvleugel M2 tot 110°C, is het minimum 90°C. |
L1 — Poortvleugel M2 een kwart open L2 — Poortvleugel M2 half open L3 — Poortvleugel M2 driekwart open L4 — Poortvleugel M2 volledig open L5 — Poortvleugels een kwart van het minimum open L6 — Poortvleugels half zo ver als het minimum open L7 — Poortvleugels driekwart van het minimum open L8 — Poortvleugels tot het minimum open |
|
Stelt het aantal poortbewegingen in waarna de aandrijving aangeeft dat onderhoud nodig is. |
L1 — 500 × L2 — 1000 × L3 — 1500 × L4 — 2500 × L5 — 5000 × L6 — 10000 × L7 — 15000 × L8 — 20000 × |
|
Speelt het type van de laatste maximaal 8 foutmeldingen af. |
L1 — Resultaat van manoeuvre 1 L2 — Resultaat van manoeuvre 2 L3 — Resultaat van manoeuvre 3 L4 — Resultaat van manoeuvre 4 L5 — Resultaat van manoeuvre 5 L6 — Resultaat van manoeuvre 6 L7 — Resultaat van manoeuvre 7 L8 — Resultaat van manoeuvre 8 |
Extra externe apparaten aansluiten op de aandrijving
 |

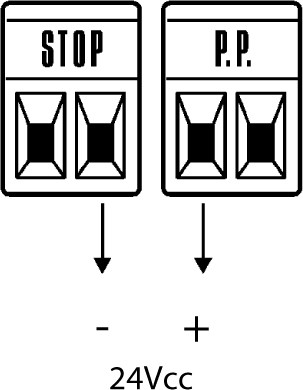

Als u extra apparaten op de aandrijving wilt aansluiten die een externe voeding nodig hebben (bijvoorbeeld indicatieverlichting, sleutelschakelaar, kaartlezers, enz.), sluit het apparaat aan zoals op de afbeelding is aangegeven. De geleverde spanning bedraagt 24Vdc, van −30% tot +50%, met een maximale stroom van 200mA. |
Speciale functies van de besturingseenheid
Geheugen wissen
Druk op de knoppen "Open" en "Close" en houd ze ingedrukt totdat L1 en L2 beginnen te knipperen.
Geforceerde beweging
Als een veiligheidsvoorziening uitvalt of er bijvoorbeeld een onoverkomelijk obstakel in de straal van fotocellen terechtkomt en de poort om veiligheidsredenen niet wil bewegen, kunt u de modus "Dodemansbediening" activeren, permanent via de Programmering van niveau II in de instelling L2 - Type stapbediening op de waarde L7 - Dodemansbediening, of tijdelijk:
- Geef de poort een commando (met deafstandsbediening, sleutelschakelaar enz.)
- Als er een probleem is, beweegt de poort niet en zal het zwaailamp waarschijnlijk een fout signaleren..
- Geef daarom binnen 3 seconden na het vorige commando opnieuw een commando en houd dit ingedrukt.
- Zolang u het commando ingedrukt houdt, beweegt de poort; zodra u loslaat, stopt deze.
Onderhoudsmelding
In Programmering van niveau II wordt bij punt L7 - Onderhoudswaarschuwing het aantal cycli ingesteld waarna de aandrijving een onderhoudsverzoek (inspectie) moet signaleren. De aandrijving geeft dit aan met de zwaailamp (of via de S.C.A.-uitgang, indien dit is ingesteld bij Programmering van niveau II bij punt L4 - Uitgangsindicator niveau L7 - Onderhoud) als volgt:
| Aantal cycli | Signalering met zwaailamp | Signalering via uitgangsindicator S.C.A. |
|---|---|---|
| minder dan 80% van de limiet | Normale werking, knippert met intervallen van een halve seconde. | Brandt 2 seconden na het begin van het openen. |
| 80–100% van de limiet | Brandt 2 s na het begin van de manoeuvre en werkt daarna normaal verder. | Knippert tijdens de manoeuvre. |
| meer dan 100% van de limiet | Brandt 2 s na het begin van de manoeuvre, werkt daarna normaal verder en brandt 2 s na afloop van de manoeuvre. | Knippert voortdurend. |
In tabel 12 van de handleiding vindt u hoe u de onderhoudsmelding wist en het huidige aantal manoeuvres ten opzichte van de limiet controleert.
Problemen met de aandrijving oplossen
Als iets niet duidelijk is of u een ander probleem hebt, kunt u gerust contact opnemen met onze technische ondersteuning voor NICE-aandrijvingen.
Afhankelijk van de aard van het probleem
Tijdens de montage (of bij een storing van de aandrijving) kunt u een van de volgende problemen tegenkomen:
|
Probleem |
Mogelijke oplossing |
|---|---|
|
De poort reageert niet op de opdracht van de afstandsbediening en de led op de afstandsbediening gaat niet branden. |
Controleer of de batterijen van de afstandsbediening van de aandrijving in orde zijn. Vervang ze zo nodig. Raadpleeg de handleiding van de betreffende afstandsbediening voor instructies. |
|
De poort reageert niet op de opdracht van de afstandsbediening, maar de led op de afstandsbediening gaat wel branden. |
Controleer of de afstandsbediening in het geheugen is opgeslagen ontvanger werkt of probeer de afstandsbediening opnieuw op te slaan. |
|
De poort beweegt niet en de BlueBUS-led knippert niet.
|
Controleer of de aandrijving op 230 V wordt gevoed. Meet zo ja beide zekeringen door. en vervang ze eventueel door nieuwe met dezelfde eigenschappen. |
|
De poort beweegt niet en het zwaailicht knippert niet. |
Controleer of de aandrijving het commando überhaupt heeft geregistreerd. Wanneer er een commando wordt verzonden met de afstandsbediening zou moeten BlueBUS-led twee keer snel knipperen. Als een ander apparaat een commando verzendt via de STEP-BY-STEP-ingang (P.P.), moet de bijbehorende STEP-BY-STEP-led. |
|
De poort beweegt niet en het zwaailicht knippert enkele keren. |
Tel het aantal keer dat het zwaailicht knippert en bekijk Diagnose aan de hand van het knipperen van het zwaailicht. |
|
De poort beweegt, maar stopt meteen en begint in de tegenovergestelde richting te bewegen. |
De ingestelde motorkracht is waarschijnlijk te laag voor uw poort. Controleer of er geen obstakels zijn die de beweging van de poort hinderen en verhoog eventueel de aandrijfkracht. |
|
De poort wordt geactiveerd, maar het zwaailicht werkt niet. |
Controleer of er spanning staat op de FLASH-uitgang tijdens de beweging van de poort (de spanning is niet van belang, ongeveer 10-30Vdc). Als er spanning op de uitgang staat, ligt het probleem waarschijnlijk bij het zwaailicht, probeer het te vervangen door een vergelijkbaar exemplaar om te zien of dat werkt. Als er geen spanning op de uitgang staat, kan de FLASH-uitgang overbelast zijn. Controleer of er ergens kortsluiting in de bedrading is. |
|
De poort wordt geactiveerd, maar de S.C.A.-uitgang werkt niet. |
Bepaal het type functie dat voor de S.C.A.-uitgang is geprogrammeerd en controleer, als de uitgang moet knipperen, of er spanning op staat (ongeveer 24Vdc). Als er spanning op de uitgang staat, ligt het probleem waarschijnlijk bij de lamp. Probeer deze te vervangen door een vergelijkbaar exemplaar om te zien of dat werkt. Als er geen spanning op de uitgang staat, kan de S.C.A.-uitgang overbelast zijn. Controleer of er ergens kortsluiting in de bedrading is. |
Diagnose aan de hand van het knipperen van het zwaailicht
Tijdens de beweging van de poort zwaailicht knippert regelmatig elke seconde. Bij een probleem meldt het zwaailicht een fout met twee opeenvolgende reeksen snellere knippersignalen.
|
Knipperreeks |
Fout |
Oplossing |
|---|---|---|
|
1 keer knipperen 1 seconde pauze 1 keer knipperen |
BlueBUS-fout
|
De apparaten die zijn aangesloten op de BlueBUS-ingang komen niet overeen met de apparaten die zijn gedetecteerd tijdens de detectiefase van de apparaten.. Voer de detectiefase opnieuw uit. Helpt dat niet, probeer het dan nog een keer. Anders moet u het defecte apparaat opsporen door de apparaten één voor één uit te sluiten en het vervolgens vervangen (kopen, reclameren of repareren). |
|
2 keer knipperen 1 seconde pauze 2 keer knipperen |
Fotocel geactiveerd |
De fotocellenworden geactiveerd. Dit is normaal als de lichtstraal wordt onderbroken terwijl de poort sluit. Als de lichtstraal niet is onderbroken, zijn de fotocellen mogelijk vuil, verblind of defect. |
|
3 keer knipperen 1 seconde pauze 3 keer knipperen |
Krachtbegrenzer van de motor geactiveerd
|
Tijdens de beweging van de poort wordt verhoogde wrijving gedetecteerd. Mogelijk is de poort niet goed afgesteld; probeer de poort met de hand te bewegen en opnieuw af te stellen. Meestal helpt het anders om de motorkracht te verhogenof eventueel de functie Piek te activeren. Een ander mogelijk probleem is dat u de onderste aanslag te hoog hebt geplaatst. |
|
4 keer knipperen 1 seconde pauze 4 keer knipperen |
STOP-ingang geactiveerd
|
Er is een commando verzonden naar de STOP-ingang. Als dit ongewenst is, controleer dan de apparaten die erop zijn aangesloten. |
|
5 keer knipperen 1 seconde pauze 5 keer knipperen |
Interne fout van de besturingseenheid |
Wacht 30 seconden en probeer het opnieuw. Blijft de fout bestaan, probeer dan de resetten.. Anders moet de besturingseenheid waarschijnlijk worden gerepareerd of vervangen. |
|
6 keer knipperen 1 seconde pauze 6 keer knipperen |
De maximale bedrijfstijd is bereikt. |
Wacht enkele minuten tot de cyclusteller weer onder de limiet is gezakt. |
|
7 keer knipperen 1 seconde pauze 7 keer knipperen |
Interne fout in de elektronische circuits. |
Koppel de volledige aandrijving enkele seconden los en probeer het opnieuw. Blijft de fout bestaan, probeer dan de resetten.. Anders moet de besturingseenheid waarschijnlijk worden gerepareerd of vervangen. |
|
8 keer knipperen 1 seconde pauze 8 keer knipperen |
Permanent commando actief.
|
Er wordt voortdurend een commando naar de aandrijving verzonden. Controleer de apparaten die zijn aangesloten op de OPEN-ingang. Als u een timer hebt aangesloten, is die waarschijnlijk de oorzaak.
|
|
9 keer knipperen 1 seconde pauze 9 keer knipperen |
De aandrijving is geblokkeerd met het commando "Automatisering blokkeren". | Deblokkeer de aandrijving met het commando "Automatisering deblokkeren". |
| 10 keer knipperen
1 seconde pauze 10 knipperingen |
Activering van de encoder-eindschakelaar | Tijdens de beweging poort detecteer verhoogde wrijving en controleer of de beweging soepel verloopt. |
Diagnose aan de hand van knipperende leds
Op de MCA1-besturingseenheid en de MC824H-besturingseenheid bevinden zich twee sets leds. Elke set geeft door te knipperen of te branden de normale werking van de besturingseenheid aan, of signaleert storingen volgens de onderstaande tabellen.
Horizontale leds BLUEBUS, STOP, PP, OPEN, CLOSE
|
Signalering |
Status |
Oplossing |
|---|---|---|
|
BlueBUS-led |
||
|
Uit |
Storing
|
Controleer de netaansluiting, en als die in orde is, controleert u de zekeringen F1 en F2. Vervang ze indien nodig door nieuwe met dezelfde specificaties. |
|
Brandt |
Ernstige storing
|
Probeer de besturingseenheidlos te koppelen, eventueel alle ingangen. Helpt dit niet, reset de eenheid dan. Als ook dat niet helpt, moet de besturingseenheid waarschijnlijk worden vervangen. |
|
Knippert met tussenpozen van één seconde |
Alles in orde |
De besturingseenheid werkt normaal. |
|
2 snelle knipperingen |
De status van de ingangen is gewijzigd |
Normale werking – de status van een ingang is gewijzigd STAP-VOOR-STAP, STOP, OPEN, CLOSE, zijn geactiveerd fotocellen, of de aandrijving heeft een opdracht ontvangen van de afstandsbediening. |
|
Knipperreeksen met tussenpozen van één seconde |
Meerdere mogelijkheden |
Het aantal knipperingen in de reeks komt overeen met de storingsdiagnose aan de hand van de waarschuwingslamp. |
|
STOP-led (Stoppen) |
||
|
Uit |
De STOP-ingang is geactiveerd |
Controleer de apparaten die zijn aangesloten op de STOP-ingang. |
|
Brandt |
Alles in orde |
De STOP-ingang is niet actief. |
|
STEP-BY-STEP-led (ook aangeduid als P.P., stapbediening) |
||
|
Uit |
Alles in orde |
STEP-BY-STEP-ingang is niet actief. |
|
Brandt |
De STEP-BY-STEP-ingang is geactiveerd |
Normale werking van de besturingseenheid, als het geactiveerde apparaat is aangesloten op de STEP-BY-STEP-ingang. |
|
OPEN-led (Openen) |
||
|
Uit |
Alles in orde |
De OPEN-ingang is niet actief. |
|
Brandt |
De OPEN-ingang is geactiveerd |
Normale werking van de besturingseenheid, als het geactiveerde apparaat is aangesloten op de OPEN-ingang. |
|
CLOSE-led (Sluiten) |
||
|
Uit |
Alles in orde |
De CLOSE-ingang is niet actief. |
|
Brandt |
De CLOSE-ingang is geactiveerd |
Normale werking van de besturingseenheid, als het geactiveerde apparaat is aangesloten op de CLOSE-ingang. |
Verticale leds L1–L8
|
Signalering |
Oplossing |
|---|---|
|
Led 1 |
|
|
Uit |
Geeft tijdens de normale werking aan dat de functie Automatisch sluiten niet is ingeschakeld. |
|
Brandt |
Geeft tijdens de normale werking aan dat de functie Automatisch sluiten is ingeschakeld. |
|
Knippert |
|
|
Led 2 |
|
|
Uit |
Geeft tijdens de normale werking aan dat de functie Sluiten na onderbreking van de fotocellen niet is ingeschakeld. |
|
Brandt |
Geeft tijdens de normale werking aan dat de functie Sluiten na onderbreking van de fotocellen is ingeschakeld. |
|
Knippert |
|
|
Led 3 |
|
|
Uit |
Geeft tijdens de normale werking aan dat de functie Altijd sluiten niet is ingeschakeld. |
|
Brandt |
Geeft tijdens de normale werking aan dat de functie Altijd sluiten is ingeschakeld. |
|
Knippert |
|
|
Led 4 |
|
|
Uit |
Tijdens normaal bedrijf geeft dit aan dat de functie Stand-bymodus niet is ingeschakeld. |
|
Brandt |
Tijdens normaal bedrijf geeft dit aan dat de functie Stand-bymodus is ingeschakeld. |
|
Knippert |
|
|
LED 5 |
|
|
Uit |
Tijdens normaal bedrijf geeft dit aan dat de functie Elektrisch slot/automatische verlichting niet is ingeschakeld. |
|
Brandt |
Tijdens normaal bedrijf geeft dit aan dat de functie Elektrisch slot/automatische verlichting is ingeschakeld. |
|
Knippert |
De functie wordt geprogrammeerd. |
|
LED 6 |
|
|
Uit |
Tijdens normaal bedrijf geeft dit aan dat de functie Voorwaarschuwing niet is ingeschakeld. |
|
Brandt |
Tijdens normaal bedrijf geeft dit aan dat de functie Voorwaarschuwing is ingeschakeld. |
|
Knippert |
De functie wordt geprogrammeerd. |
|
LED 7 |
|
|
Uit |
Tijdens normaal bedrijf geeft dit aan dat de functie Sluiten betekent gedeeltelijk openen niet is ingeschakeld. |
|
Brandt |
Tijdens normaal bedrijf geeft dit aan dat de functie Sluiten betekent gedeeltelijk openen is ingeschakeld. |
|
Knippert |
De functie wordt geprogrammeerd. |
|
LED 8 |
|
|
Uit |
Tijdens normaal bedrijf geeft dit aan dat de functie Indicator voor open poort/onderhoudsindicator niet is ingeschakeld. |
|
Brandt |
Tijdens normaal bedrijf geeft dit aan dat de functie Indicator voor open poort/onderhoudsindicator is ingeschakeld. |
|
Knippert |
De functie wordt geprogrammeerd. |
Montage van de back-upaccu op de besturingseenheid NICE MC824H
Back-upaccu NICE PS324 wordt niet standaard meegeleverd met de aandrijving, maar kan apart worden besteld. Bij een stroomstoring wordt de poortaandrijving door de accu van stroom voorzien. De accu wordt continu opgeladen via het elektriciteitsnet.

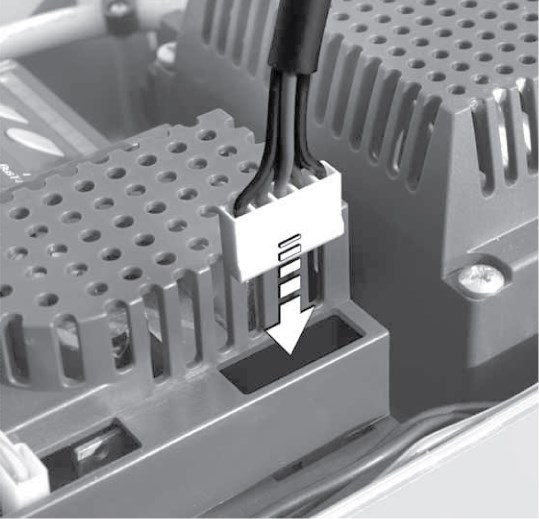

| 1. Wip het plastic afdekkapje van de accuconnector los | 2. Sluit de accu aan op de connector en plaats deze naast de besturingseenheid |
|---|---|
 |
 |
Technische specificaties van de besturingseenheid NICE Moonclever MC824H
| Model | NICE Moonclever MC824H |
|---|---|
| Typeomschrijving | Elektrische besturingseenheid voor automatische bediening van draaipoorten. Geleverd inclusief besturingseenheid NICE MCA1, maar zonder radio-ontvanger. |
| Voeding | 230V (+10% -15%) 50/60Hz |
|
Opgenomen vermogen |
200W (minder dan 100W in de stand-bymodus) |
| Noodstroomvoorziening | optioneel verkrijgbaar en te installeren back-upaccu NICE PS324 |
| Uitgang voor zwaailamp | voor één zwaailamp 12Vdc met lamp, max. 21W (bijv. NICE Lucy LUCYB, NICE Moonlight MLBT) |
| Uitgang voor indicator (S.C.A.) | voor één lamp van 21V, max. voor één lamp van 21 V, max. 4 W (uitgangsspanning +50% −30%); kan een klein relais aansturen |
| BlueBUS-uitgang | één uitgang voor maximaal 15 BlueBUS-apparaten (maximaal 6 paar fotocellen MOFB/MOFOB + 2 paar fotocellen MOFB/MOFOB die dienen voor het openen + 4 kaartlezers MOMB/digitale toetsenborden MOTB) |
| STOP-ingang | voor normaal open, normaal gesloten en apparaten met een constante weerstand van 8,2KΩ |
| STEP-BY-STEP-ingang (P.P., stap-voor-stap) | normaal open (sluiten activeert het commando "Stap-voor-stap") |
| OPEN-ingang | normaal open (sluiten activeert het commando "Openen") |
| CLOSE-ingang | normaal open (sluiten activeert het commando "Sluiten") |
| Radio-ontvanger | zonder ontvanger, "SM"-connector voor ontvangers NICE SMXI, NICE OXI enz. |
| Antenne-ingang | 50Ω voor coaxkabel RG-58 (of vergelijkbaar) |
| Programmeerfuncties | 8 functies in-/uitschakelen (Programmering niveau I.) 8 instelbare functies (Programmering niveau II.) |
| Zelfdiagnosefuncties |
bepaling van de vleugellengte (berekening van de aanloop- en uitloopafstanden, berekening van het gedeeltelijke-openingspunt) |
| Bedrijfstemperatuur | -20°C tot +50°C |
| Gebruik in zoute, zure en potentieel explosieve omgevingen | nee |
| Beschermingsklasse | IP54 |
| Afmetingen | 232×310×122 (b×d×h) |
| Gewicht | 4,1kg |
Hoe kan ik dit artikel bestellen?
Kies de manier die u het beste uitkomt:
- bestellen via de webshop: gebruik de koopknop om het artikel in uw winkelwagen te plaatsen (u vindt de koopknop hier in de tabel met productvarianten).
- bestellen per e-mail: bestel via [email protected]
