NICE Toona TO5024 - losse aandrijving voor draaipoorten met een vleugellengte tot 5 m en een gewicht tot 500 kg
| Beschikbaarheid van het product: | Op voorraad | We verzenden producten standaard binnen 24 uur. |
|---|
op voorraad
€ 427,41 incl. btw
| Gewicht |
|---|
| 9,00 kg |
Beschrijving van het product NICE Toona TO5024 - losse aandrijving voor draaipoorten met een vleugellengte tot 5 m en een gewicht tot 500 kg
NICE Toona TO5024 is een losse motor 24 V DC voor één vleugel draaipoort. is onomkeerbaar, heeft een aluminium behuizing en een bronzen aandrijfmoer. De spanning van 24 V geldt voor de motor, niet automatisch voor de netvoeding van de besturingseenheid.
Gebruiksgrenzen: 5 m en 500 kg zijn niet gelijktijdig toegestaan. Bij 5 m staat de grafiek ongeveer 200 kg toe; 500 kg is toegestaan tot ongeveer 1,8 m. Controleer de specifieke combinatie aan de hand van de TO5024-grafiek; houd bij een gesloten vulling en wind rekening met een hogere belasting. Controleer bij vervanging van een oudere aandrijving de afmetingen van de montagebeugels en pennen.
De magnetische encoder van de motor werkt samen met een geschikte besturingseenheid. Huidige MC824HR30/MCA1R30 ondersteunt het inleren van posities, BlueBUS en instellingen volgens de eigen handleiding. De oudere MC824HR10 heeft een andere printplaat. Stem de inhoud van de set, fotocellen, radio en accu af op de daadwerkelijk aanwezige besturingseenheid.
| De aandrijving bevat: | Code | |||
|---|---|---|---|---|
 |
1 × | NICE Toona 5 TO5024-motor |
TO5024 |
|
|
Motor TO5024: een vleugellengte tot 5 m en een gewicht tot 500 kg zijn afzonderlijke uiterste waarden. Bepaal de toegestane combinatie aan de hand van de onderstaande grafiek. |
||||
 |
1 × | Interne mechanische openingsaanslag | PLA13 | |
|
De interne aanslag begrenst de opening van de vleugel. Bepaal of externe aanslagen nodig zijn en hoe de gesloten stand wordt geborgd, op basis van de volledige poort en de gekozen besturingseenheid. De eindaanslag instellen. |
||||
 |
2 × | Ontgrendelingssleutel | CM-B | |
|
Bij een stroomstoring dient deze om de aandrijving te ontgrendelen, zodat de poort met de hand kan worden geduwd of getrokken. |
||||
 |
1 × | Voorste lasbeugel |
PMD0101R04.4610 |
|
|
Deze wordt aan het vaste deel van de vleugel gelast. Let op: hij wordt op een andere hoogte geplaatst dan de achterste beugel. Een alternatieve schroefbeugel is de PLA8. |
||||
 |
1 × | Pen voor voorste beugel | R8.5120 Ring V8X10.5102 Pen |
|
|
Dient om het voorste deel van de aandrijving aan de voorste beugel te bevestigen. |
||||
 |
1 × | Achterste lasbeugel | PMDSMP.4610 | |
|
Deze wordt gelast op een montageplaat met schroefbevestiging of op een stalen paal. Let op: deze wordt op een andere hoogte geplaatst dan de voorste beugel. Een alternatieve verlengde beugel is de PLA6. |
||||
 |
1 × | Montageplaat onder de achterste beugel | PMDPA.4610 | |
|
De achterste beugel wordt eraan gelast. Vervolgens wordt de montageplaat aan de paal of muur bevestigd. |
||||
 |
2 × | Pen van de achterste beugel | D10.5110 Moer R10.5120 Sluitring V10X40.5101 Pen |
|
|
Dient om de achterkant van de aandrijving aan de achterste beugel te bevestigen. |
||||
 |
1 × | Montagehandleiding NICE Toona 5 TO5024 | Downloaden | |
|
De montagehandleiding van de motor bevat de afmetingen, bevestiging, bekabeling en veiligheidscontroles. Programmeer en koppel de afstandsbedieningen volgens de handleiding van de daadwerkelijk geïnstalleerde besturingseenheid en ontvanger. |
||||
Een losse motor heeft een besturingseenheid en, afhankelijk van de poort, ook veiligheidsaccessoires nodig. Inhoud van de verpakking, grafiek met grenzen en technische gegevens vindt u hieronder.
(Is deze aandrijving geschikt voor mij?)
Vergelijk met andere aandrijvingen:
BlueBUS is de interface voor de gekozen besturingseenheid en accessoires. Controleer de beschikbaarheid van alternatieve modellen bij het betreffende product.

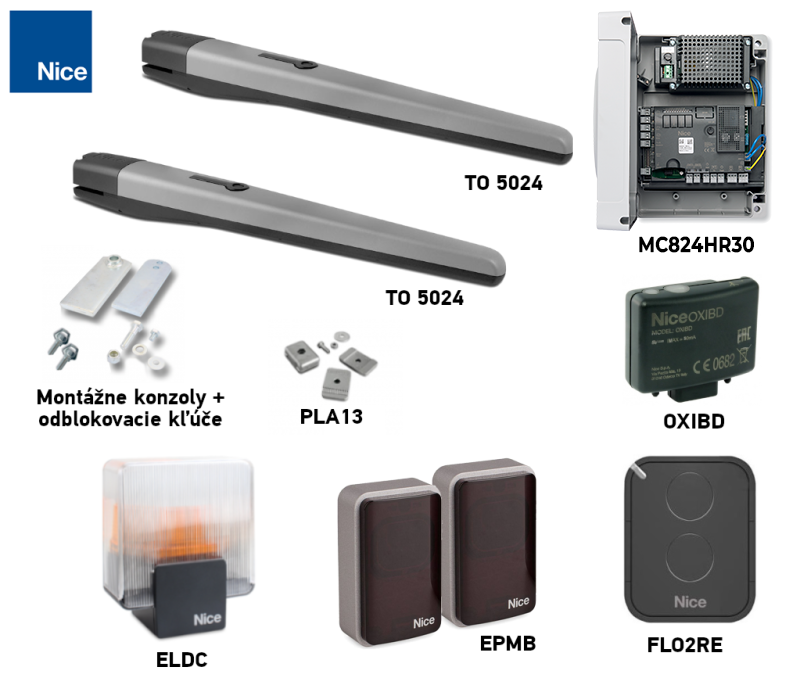

Voordelige sets met aandrijving NICE Toona 5 TO5024:

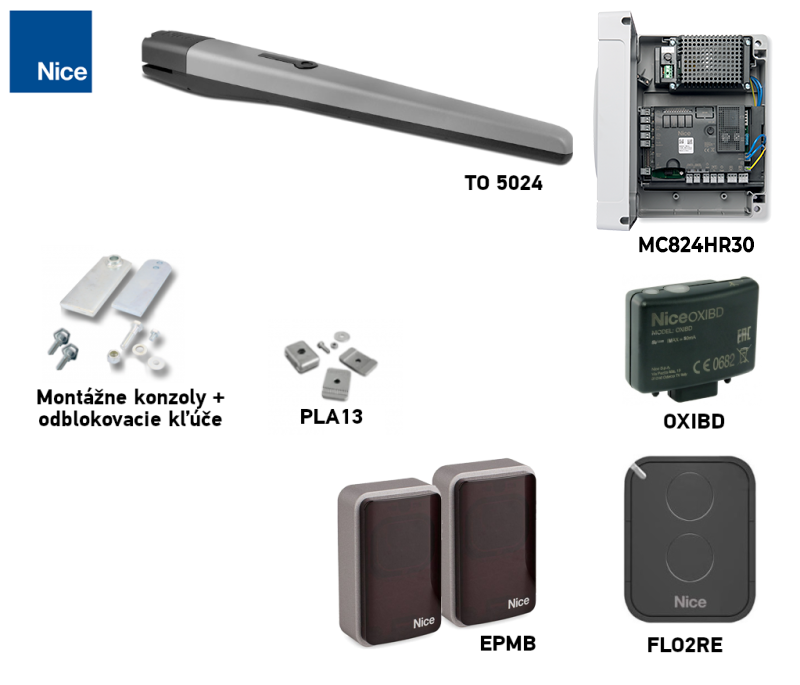

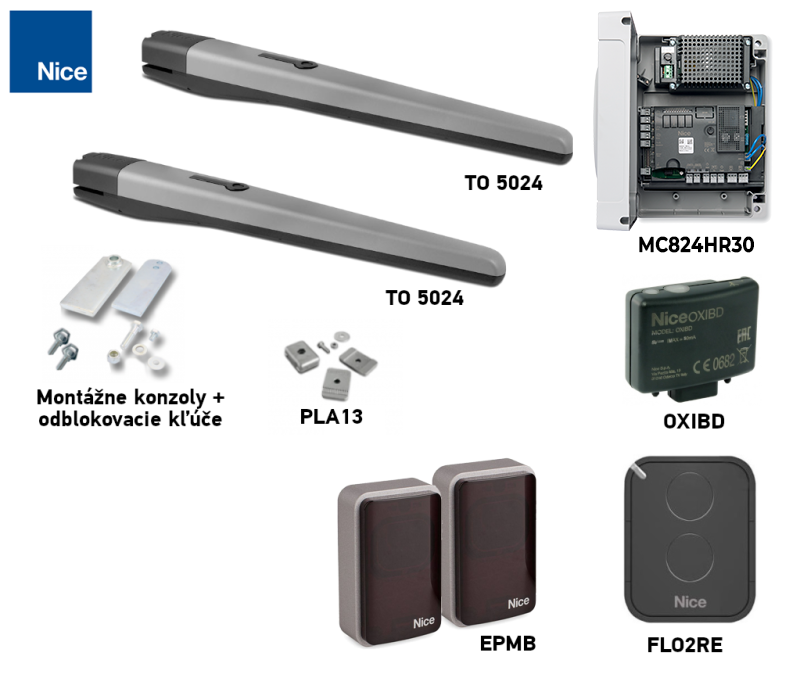

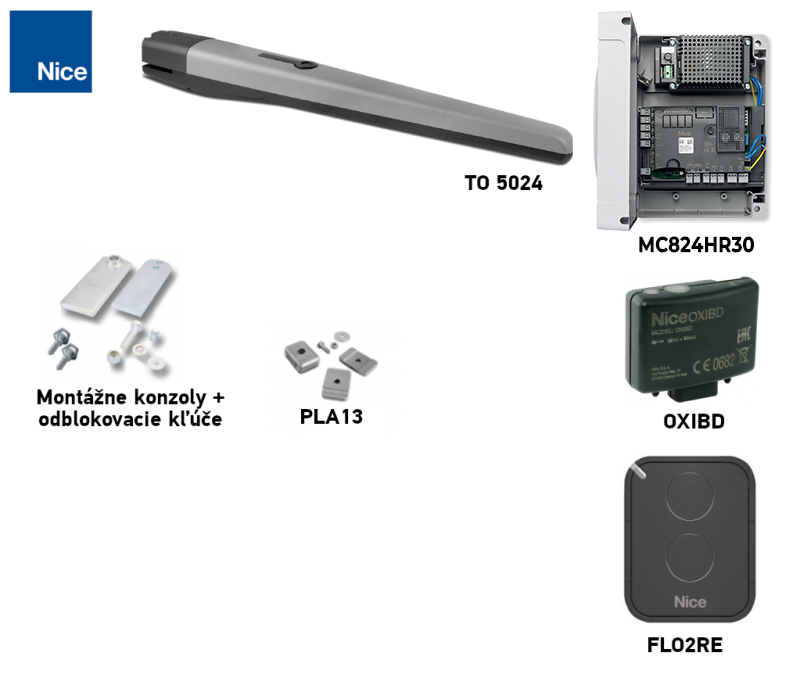

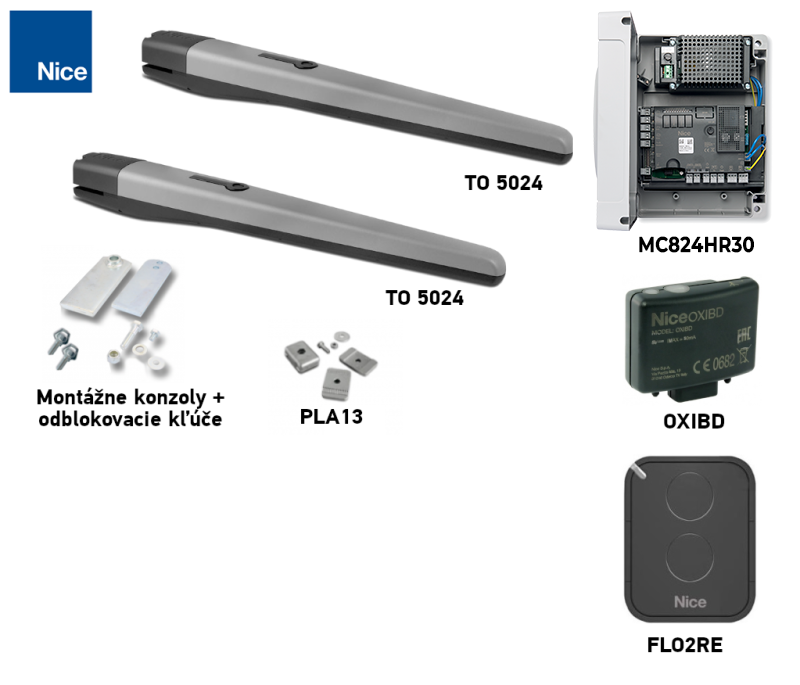

| Set voor een enkele poortvleugel » | Set voor een dubbele poort » |
|---|---|
|
Toona-aandrijving met lengte- en gewichtslimieten volgens de grafiek, besturingseenheid, afstandsbediening en ontvanger. |
2 x Toona-aandrijvingen met lengte- en gewichtslimieten volgens de grafiek, besturingseenheid, afstandsbediening en ontvanger. |
| Set voor een enkele poortvleugel met fotocellen » | Set voor een dubbele poort met fotocellen » |
|
Toona-aandrijving met lengte- en gewichtslimieten volgens de grafiek, besturingseenheid, afstandsbediening, ontvanger en fotocellen. |
2 x Toona-aandrijvingen met lengte- en gewichtslimieten volgens de grafiek, besturingseenheid, afstandsbediening, ontvanger en fotocellen. |

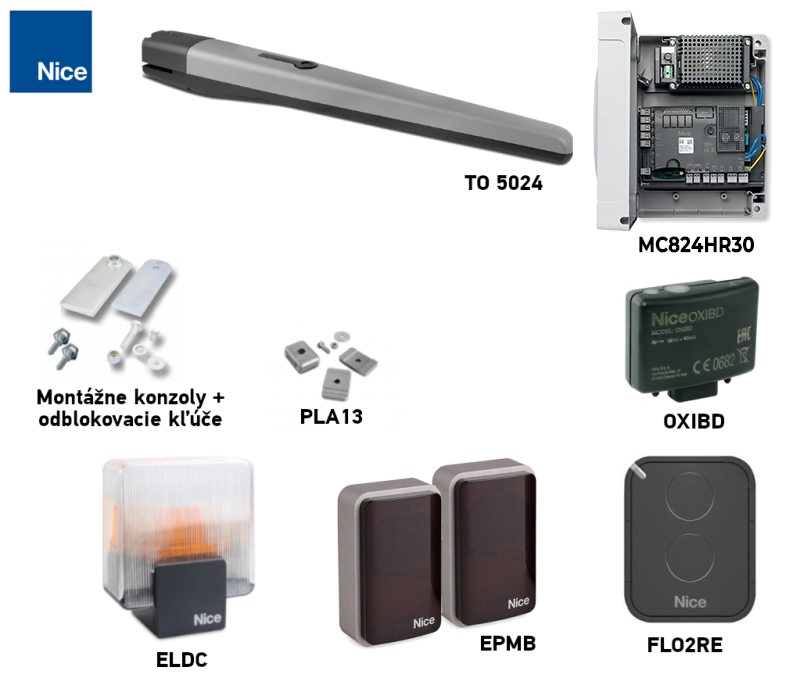

| Set voor een enkele poortvleugel met accessoires » | Set voor een dubbele poort met accessoires » |
|
Toona-aandrijving met lengte- en gewichtslimieten volgens de grafiek, besturingseenheid, afstandsbediening, ontvanger, fotocellen en zwaailamp. |
2 x Toona-aandrijvingen met lengte- en gewichtslimieten volgens de grafiek, besturingseenheid, afstandsbediening, ontvanger, fotocellen en zwaailamp. |
Accessoires compatibel met de NICE Toona 5 TO5024-aandrijving
Kies optionele accessoires op basis van de besturingseenheid in de betreffende configuratie. Controleer de connectoren, uitgangen, BlueBUS en codering van de ontvanger:
| Wat | Waarom | Type |
|---|---|---|
| Besturingseenheid | Elektronica voor de motor; kies de handleiding op basis van de daadwerkelijk geïnstalleerde printplaat. |
|
| Zwaailamp | Geeft beweging aan. Alleen het model waarvoor de fabrikant dit vermeldt, heeft een antenne. De keuze hangt af van de uitgang van de besturingseenheid. |
Bij de MC824HR30 is de FLASH-uitgang bedoeld voor een 12 V-zwaailamp tot 21 W. Controleer bij een andere lamp de spanning, het vermogen en de manier van knipperen. |
| Fotocellen | Bewaken het gebied in de lichtstraal en geven een signaal door aan de besturingseenheid. De reactie van de poort hangt af van de aansluiting en instellingen; test na de montage het complete systeem. | |
| Zender | Kies de afstandsbediening op basis van de ontvanger en codering die in de besturingseenheid zijn ingebouwd. ON3EBD hoort bij OXIBD, ON3ELR bij OXILR. | |
| Ontvanger | De radio-ontvanger moet de codering van de afstandsbediening ondersteunen; interfaces voor smarthome hebben andere functies. |
|
| Antenne | Verbetert de ontvangst van de ontvanger bij correcte plaatsing en aansluiting. | |
| Toetsenbord | Bediening met een code. Een BlueBUS-toetsenbord vereist een printplaat die stuurapparaten ondersteunt. | |
| Sleutelschakelaar | Bediening via een geschikte stuuringang van de besturingseenheid. | |
| Elektrische sloten | Vergrendeling van de poortvleugel; controleer de bediening en de spanning van het slot aan de hand van de besturingseenheid en de montage. |
|
| Kaartlezers | ETPB vereist ondersteuning voor stuurapparaten op BlueBUS van de betreffende printplaat. |
|
| Noodvoeding | Een accu die op een compatibele besturingseenheid is aangesloten, zorgt ervoor dat de aandrijving blijft werken bij stroomuitval. |
Handleiding voor de NICE Toona 5 TO5024-aandrijving
Montage van de TO5024-motor: originele NICE-handleiding. Programmering: volg de handleiding van de gemonteerde besturingseenheid – bij de huidige MC824HR30/MCA1R30 handleiding R30; bij de oudere MC824HR10/MCA1R10 de Slowaakse handleiding ervan.
Aandrijving kiezen – is de aandrijving NICE Toona 5 TO5024 geschikt voor mijn poort?
Limieten van de TO5024: De maxima van 5 m en 500 kg kunnen niet tegelijkertijd worden gebruikt. Bij 5 m staat de grafiek ongeveer 200 kg toe; 500 kg is mogelijk tot ongeveer 1,8 m. Lees voor uw poort de toegestane combinatie af uit de grafiek die uitdrukkelijk als TO5024 is aangeduid.
Levensduur op basis van belasting
Tel de betreffende indices op voor één vleugel en lees de schatting af uit de NICE-grafiek. Voorbeeld van de fabrikant: 350 kg en 3,5 m = 10% + 10% = 20%; zonder andere invloeden ongeveer 160.000 cycli. Dit is een schatting, geen garantie.
| Eigenschappen van de volledige automatisering | Index | Levensduurgrafiek |
|---|---|---|
Gewicht tot 300 kg | 0% |
|
Meer dan 300 tot 400 kg | 10% | |
Meer dan 400 tot 500 kg | 20% | |
Lengte 2–3 m | 0% | |
Lengte meer dan 3 tot 4 m | 10% | |
Lengte meer dan 4 tot 5 m | 20% | |
Temperatuur boven 40 °C, onder 0 °C of luchtvochtigheid boven 80% | 20% | |
Volledige vulling van de vleugel | 15% | |
Windgebied | 15% |
| NICE-grafiek |
|---|
Installatie van de NICE Toona 5 TO5024-aandrijving
Een typische (optionele) situatie waarin de aandrijving met toebehoren is aangesloten, ziet er als volgt uit:
Overzicht van de toebehoren
|

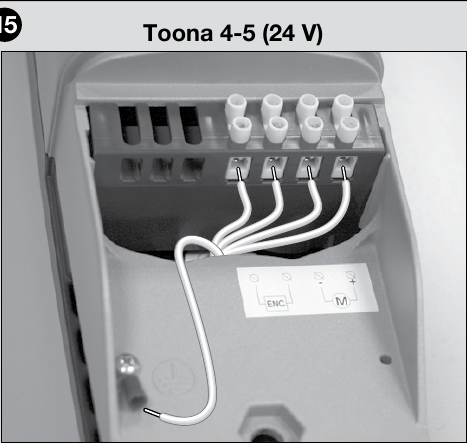

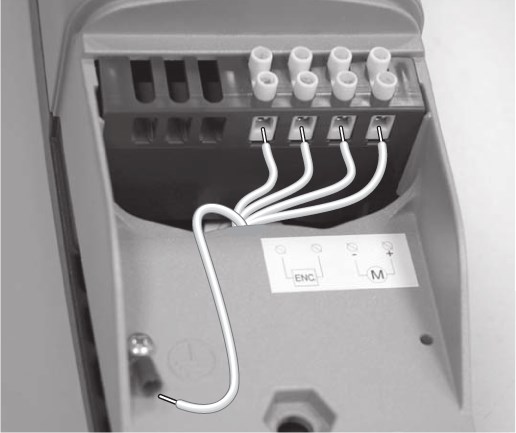

Bekabeling van de NICE Toona TO5024-aandrijving
De TO5024-motor werkt op 24 V DC en heeft afzonderlijke encoderdraden. Schakel de voeding uit voordat u de bedrading aansluit; de motorklemmen komen overeen met het oorspronkelijke NICE-schema. Voer de aansluiting op de besturingseenheid, de volgorde van de motoren en het aanleren van de posities uit volgens de daadwerkelijk geïnstalleerde printplaat.
| 1. Verwijder de afdekking van de aandrijving | 2. Voer de voedingskabel door |
|---|---|
 |
 |

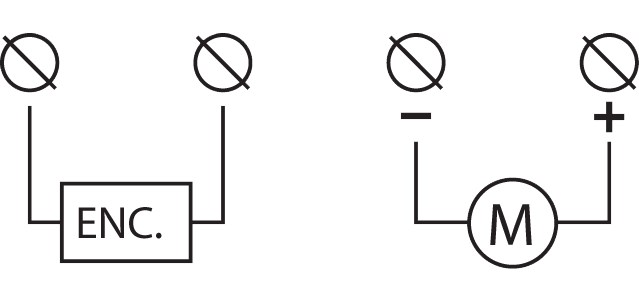

| 3. Sluit de voeding van de aandrijving aan | 4. Aansluitschema voor de voeding van de aandrijving |
|
Bij naar buiten openende montage wordt volgens NICE de polariteit van de motorvoeding omgekeerd ten opzichte van een standaardmontage. Daarnaast is de verlengde achterste beugel PLA6 nodig, evenals de juiste geometrie volgens de montagesjabloon. Controleer de richting, klemmen en encoder aan de hand van de daadwerkelijk gebruikte besturingseenheid. |
Sluit de bekabeling aan de andere kant op de besturingseenheid als volgt aan: Controleer de aansluiting op de huidige MC824HR30 aan de hand van de handleiding van de printplaat |
Aansluiting van toebehoren op de MC824HR30
De volgende klemmen horen bij de MC824HR30/MCA1R30-besturingseenheid in een configuratie met een TO5024-motor, niet bij de motor zelf. Koppel vóór werkzaamheden zowel de netvoeding als de reservebatterij los. Gebruik bij een andere printplaat het bijbehorende eigen schema.
| Toebehoren | Klemmen, spanning en polariteit |
|---|---|
| BlueBUS-fotocellen | Sluit compatibele fotocellen, bijvoorbeeld EPMB, met twee draden aan op BlueBUS. + en − zijn niet gepolariseerd. Stel het adres in en voer na wijzigingen aan de apparaten het aanleren opnieuw uit. |
| STOP en bedieningscommando's | Ingang STOP accepteert een potentiaalvrij NO- of NC-contact, of een element met een weerstand van 8,2 kΩ; de status ervan wordt ingeleerd. SbS, Open en Close accepteren een potentiaalvrij NO-contact op het betreffende klemmenpaar. De contacten hebben geen +/−; sluit geen externe spanning aan op de ingang. |
| Hulpvoeding | Rechter klem van het STOP-paar = −, linker klem van het SbS-paar = +, bij de oriëntatie van de afbeelding hieronder (opschriften boven de klemmen). Voeding voor een geschikte lezer of module: 24 V DC (−30% tot +50%), maximaal 200 mA, ook in stand-by. Sluit het relais voor bedieningscommando's van de module afzonderlijk aan als potentiaalvrij contact; controleer het toegestane spanningsbereik en stroomverbruik van de module. |
| Zwaailamp, slot, controlelampje | FLASH: 12 V DC, maximaal 21 W; ELS: 12 V AC, maximaal 15 VA, niet gepolariseerd; OGI: 24 V DC, maximaal 4 W. Het schema geeft voor FLASH/OGI geen +/−-volgorde op het klemmenpaar aan; ga dus niet zelf uit van een bepaalde volgorde. Controleer bij een gepolariseerd product de markeringen op zowel de printplaat als het product. De uitgangen kunnen afhankelijk van de programmering een andere functie hebben. |
| Radio en back-up | De insteekontvanger hoort in de connector SM, de back-upaccu in de daarvoor bestemde connector, afhankelijk van de gemonteerde printplaat. Ze worden niet aangesloten op BlueBUS of op de motorklemmen. |
De gedetailleerde klemposities, het inleren en het testen van de veiligheidsvoorzieningen vindt u in de eigen handleiding van de besturingseenheid MC824HR30.
I. Montage van de achterste bevestigingsbeugel
Bevestiging van de beugels: Meet vóór de montage de afstand van het scharnier en de afmetingen A/B/C volgens de montagetekening. Voor een standaard stalen kolom adviseren we 120 × 120 mm. Profiel 100 × 100 mm gebruik dit alleen nadat de sterkte van de kolom, de verankering en de fundering zijn beoordeeld in relatie tot de poort en de windbelasting.
Als de afmetingen op de tekening niet uitkomen, pas dan de achterste beugel aan of gebruik de verlengde PLA6. Bij naar buiten openen is de verlengde achterste beugel noodzakelijk; bepaal de positie ervan aan de hand van de tekening en controleer of de poortvleugel vrij kan bewegen.
 |
 |
| Tekening van naar binnen openen | Tekening van naar buiten openen |
Bereken de positie van de achterste beugel met behulp van de tekening, waaruit u de afmetingen A en B en de maximale openingshoek. Let op: de waarden A en B moeten vergelijkbaar zijn (bij voorkeur gelijk) zodat de aandrijving een soepele lineaire beweging kan maken.
Het voorbeeld laat zien hoe u de waarden afleest. Bepaal de afmetingen voor TO5024 aan de hand van de modelmontagetekening direct eronder.
Berekeningsmethode:
- Meet de afstand C op de tekening
- Zoek de gemeten waarde C op de grafiek, trek een horizontale lijn en lees B af op de aangrenzende schaal.
- Het snijpunt met de lijn d.i.l. bepaalt de maximale openingshoek; lees vanaf dit punt A verticaal af.
- De fabrikant raadt waarden van B onder de stippellijn t af.
- Als de openingshoek niet voldoet, pas dan A en zo nodig B aan zodat ze ongeveer gelijk zijn; controleer de volledige beweging van de poortvleugel.
Voordat u de beugel aan de kolom of muur bevestigt, moet u deze inkorten tot de vereiste lengte die overeenkomt met de afmetingen A en B en op een montageplaat lassen.
 |
 |
| 1. Zaag de beugel op de gewenste lengte af | 2. Las de ingekorte beugel op de montageplaat |
De meegeleverde achterste beugel is 150 mm. Controleer vóór het inkorten en lassen of de uiteindelijke afmetingen overeenkomen met de tekening.
|
Controleer voordat u de achterste beugel bevestigt of de voorste beugel op een vast deel van de poortvleugel kan worden gemonteerd. Zoals op de afbeelding te zien is, is er namelijk een hoogteverschil tussen de voorste en achterste beugel. Verschil F = 34 mm. |
 |
Als alles in orde is, bevestigt u de achterste beugel met schroeven, pluggen en sluitringen aan de kolom of muur.
II. Montage van de voorste bevestigingsbeugel
De voorste beugel moet op de poortvleugel worden gemonteerd op een afstand die overeenkomt met de waarden D en E, die u afleest uit de tabel (de waarde D is vast en bedraagt 880 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
Bij de levering is een console voor lasmontage inbegrepen. Als u liever een schroefconsole wilt, raden we aan de alternatieve schroefconsole NICE PLA8.
- Bereken uit de tabellen de waarde E

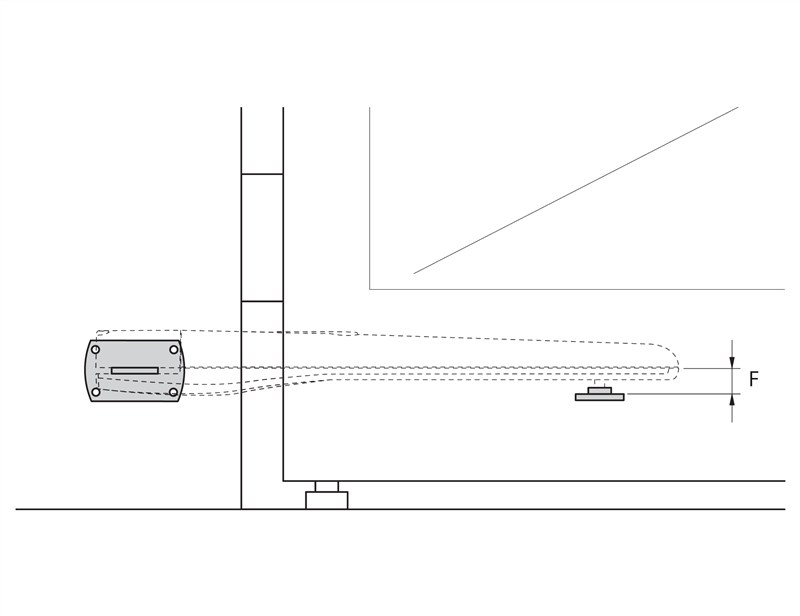

- Bereken de hoogte volgens de afbeelding van de consolehoogtes (afbeelding weergeven)
- Bevestig de console aan het vleugeldeel (als u de console vastlast, raden we aan deze voorlopig alleen hechtlassen aan te brengen)
III. Aandrijving van de poort op de achterste console monteren
 |
|
IV. Aandrijving van de poort op de voorste console monteren
 |
|

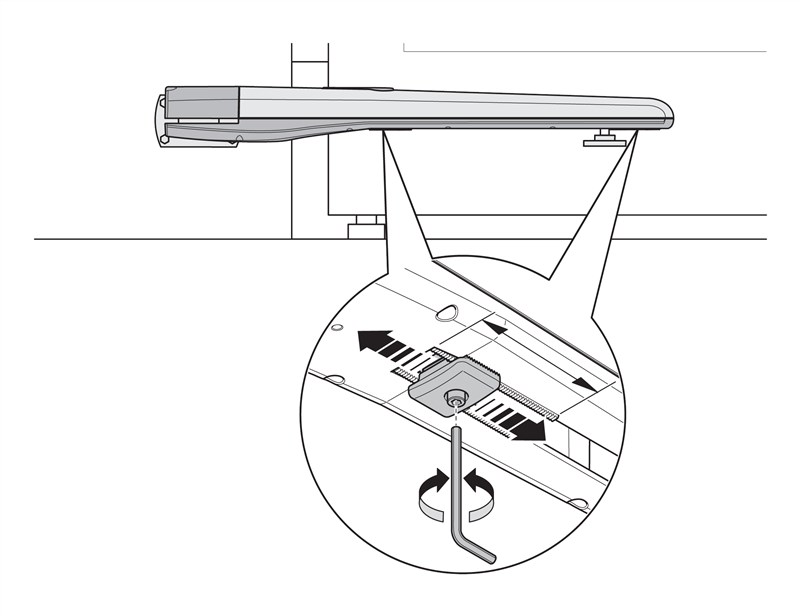

V. De mechanische bewegingsstop instellen
De TO5024 heeft een interne mechanische openingsaanslag. Ontgrendel eerst de motor, draai de schroef van de aanslag los, stel de gewenste open stand handmatig in, schuif de aanslag tegen de pen en draai de schroef vast. Zet het vleugeldeel vervolgens handmatig terug in de gesloten stand en vergrendel de motor. Bepaal de gesloten stand en een eventuele externe aanslag op basis van de betreffende poort en besturingseenheid.
 |
|
Fotogalerij van de NICE Toona-aandrijving
|
Montagevoorbeeld |
Montagevoorbeeld |
Montagevoorbeeld |
|
Montagevoorbeeld |
Montagevoorbeeld |
Aandrijving met verwijderde behuizing |
|
Vergelijking van de Toona 4-, 5- en 7-aandrijvingen |
Ontgrendelde aandrijving |
Aandrijving van onderen |
Noodontgrendeling van de NICE Toona 5 TO5024-aandrijving
Ontgrendel de aandrijving alleen wanneer het vleugeldeel stilstaat. Als de poort een elektrisch slot heeft, ontgrendel dit dan eerst; zet de aandrijving na het handmatig verplaatsen weer veilig vast.
Bij een stroomstoring kunt u de poort niet bedienen met de afstandsbediening. Daarom kunt u de aandrijving ontgrendelen met de ontgrendelingssleutel en de poort handmatig bewegen:
- Schuif het kapje van het ontgrendelingsslot opzij
- Steek de ontgrendelingssleutel erin en draai deze met de klok mee
- Trek de ontgrendelingshendel uit; u kunt de poort nu handmatig bewegen
Inspectie en onderhoud
Laat de aandrijving professioneel inspecteren uiterlijk elke 6 maanden; bij intensief gebruik kan vaker onderhoud nodig zijn. Een technicus controleert, terwijl de voeding is uitgeschakeld, de bevestiging, corrosie, slijtage en smering van de schroefstang en de geleidingsmoer, en test vervolgens de beweging en de veiligheidsvoorzieningen. Als de poort zich ongewoon gedraagt, probeer deze dan niet zelf te repareren; neem contact op met het installatiebedrijf.
Technische kenmerken van de NICE Toona 5 TO5024-aandrijving
| Parameter | Waarde |
|---|---|
Model | TO5024 |
Aandrijfmotor | 24 V DC |
Maximale / nominale stroomopname | 5 A / 2,2 A |
Maximaal / nominaal opgenomen vermogen | 120 W / 48 W |
Slag | 540 mm |
Snelheid onbelast | 0,016 m/s |
Snelheid belast | 0,012 m/s |
Maximale / nominale kracht | 1 800 N / 600 N |
Cycli per uur bij nominale kracht | 95 |
Beschermingsgraad | IP44 |
Bedrijfstemperatuur | −20 tot +50 °C |
Isolatieklasse | F |
Indicatieve levensduur volgens NICE | 80 000 tot 250 000 bedrijfscycli |
Totale afmetingen (lengte × breedte × hoogte) | 965 × 115 × 105 mm |
Gewicht van de motor | 7 kg |
