NICE Road RD400 - afzonderlijke aandrijving voor schuifpoorten (A)
| Beschikbaarheid van het product: | Op voorraad | We verzenden producten standaard binnen 24 uur. |
|---|
Op voorraad
€ 348,20 incl. btw
| Gewicht |
|---|
| 8,10 kg |
Beschrijving van het product NICE Road RD400 - afzonderlijke aandrijving voor schuifpoorten (A)
NICE Road RD400-aandrijving is bedoeld voor schuifpoorten met een gewicht tot 400 kg en een doorgangsbreedte tot 8 m (aanbevolen lengte maximaal 5 m). Heeft een elektromechanische eindschakelaar. De aandrijving is nietzelfremmend. Gedetailleerde technische kenmerken ». Handleiding downloaden ».
Voeding: De besturingseenheid RD400 wordt aangesloten op 230 V AC; de motor werkt op 24 V DC. De aandrijving heeft een geïntegreerde radio-ontvanger en ondersteunt een optionele back-upaccu NICE PS124.
(Is deze aandrijving geschikt voor mij?)
Vergelijk met andere aandrijvingen:
Overzicht van de NICE Road RD400-aandrijving
De RD400 gebruikt een klassieke relaisbedrading voor accessoires. De keuze hangt af van het gewicht en de lengte van het poortblad, de bewegingsweerstand, het aantal cycli en de compatibiliteit van de accessoires.
NICE Road RD400
- Max. gewicht: tot 400 kg
- Max. lengte poortblad: tot 8 m
24 V DC-motor; conventionele relaisingangen; geïntegreerde radio-ontvanger.
Dit product – de losse aandrijving voor de NICE Road RD400-schuifpoort (onze code NICE-RD400-A) – bevat:
- elektromechanische NICE Road RD400-aandrijving met een draagvermogen van 400 kg en een maximale poortbladlengte van 8 m, met ingebouwde (maar afneembare) besturingseenheid RBA4R10 met ingebouwde radio-ontvanger (als u de poort wilt bedienen met een afstandsbediening, hoeft u niet apart aan te schaffen de ontvanger apart).
- 2 × ontgrendelingssleutels voor handmatige bediening van de aandrijving (nodig bij stroomuitval)
- onderdelen voor de montage van de aandrijving, bevestigingsmateriaal en een montagebeugel, aanslagen voor de eindschakelaar van de aandrijving
- montagehandleiding
Voordelige sets met de aandrijving NICE Road RD400:
| Aandrijvingsset met accessoires » | Aandrijvingsset met accessoires en tandheugel » |
|---|---|
|
Road-aandrijving tot 400 kg, afstandsbediening, fotocellen, zwaailamp. |
ROAD-aandrijving tot 400 kg, tandheugel, afstandsbediening, fotocellen, zwaailamp. |
| Set voor het maken van een vrijdragende poort » | Set voor het maken van een railpoort » |
Loopwagens met 5 lagers, C-profiel 5 m Fe, inrijgeleider, opvangstuk, geleiding, aandrijving, tandheugel. |
Wielen Ø90 mm, rail 3x3m Zn, onderste aanslagen, geleiding, aandrijving, tandheugel |
De NICE Road RD400 is een compacte elektromechanische aandrijving voor het automatiseren van schuifpoorten bij particuliere woningen.
De aandrijving is geschikt voor het automatiseren van schuifpoorten met een gewicht tot 400 kg en een poortbladlengte tot 8 m. Deze waarden gelden onder de door de fabrikant vastgestelde omstandigheden, zoals weersinvloeden, temperatuurschommelingen, de stijfheid van de poort en vooral een soepele poortbeweging. Dat lukt niet altijd of is niet te beïnvloeden. Daarom raden we aan de NICE Road RD400 bij voorkeur te gebruiken voor poorten met waarden tot 60% van deze waarden. Raadpleeg het hoofdstuk Een aandrijving kiezen voor meer informatie.
De RD400 heeft aparte ingangen voor veiligheidsfotocellen. Het aantal gevoede paren hangt af van hun werkelijke stroomverbruik en de bedrading; limieten en schema's vindt u in het onderdeel Fotocellen.
Temperatuuromstandigheden kunnen de beschikbare werking van de aandrijving beperken. Details over de bedrijfsgrenzen vindt u in het gedeelte Aandrijving selecteren.
Instelbare snelheid, kracht en pauzetijd van de automatische sluiting van de aandrijving en andere instellingen, zie Programmering.
Diagnose met behulp van waarschuwingslamp.
Tandwiel module 4 is compatibel met de tandheugel uit ons assortiment.
Accessoires die compatibel zijn met de NICE Road RD400-aandrijving
We raden aan om ook compatibele optionele accessoires bij de aandrijving te kopen, of te kiezen voor een reeds samengestelde voordelige set:
| Wat | Waarom | Type |
|---|---|---|
| Waarschuwingslamp | Geeft met knipperlicht aan dat de poort beweegt – handig bij uitritten met slecht zicht. Bevat ook een antenne voor een groter bereik van de afstandsbediening. |
In de handleiding van de RD400 staat dat de FLASH-uitgang bedoeld is voor één ELDC-ledlamp. Kies een andere waarschuwingslamp alleen nadat u de spanning, de schakelwijze en de toegestane belasting van de uitgang hebt gecontroleerd. |
| Fotocellen | Detecteren een obstakel tijdens het sluiten en stoppen de beweging – de poort botst niet tegen auto's of personen. | |
| Zender | Voor bediening van de poort op afstand. | |
| Ontvanger |
Voor bediening van de poort op afstand. De Road 400-aandrijving heeft al een ingebouwde ontvanger. Deze extra ontvangers zijn aanvullend. |
|
| Antenne |
Voor een groter bereik van de afstandsbediening. |
|
| Toetsenbord |
Als u de afstandsbediening vergeet, of als er veel voertuigen of personen langskomen en u niet iedereen een afstandsbediening wilt geven of de poort handmatig wilt openen. |
|
| Sleutelschakelaar |
Voor bediening van de poort met een sleutel via een schakelaar die met een kabel op een willekeurige plaats op de aandrijving is aangesloten. |
|
| Kaartlezers |
Bediening van de aandrijving door een kaart of sleutelhanger tegen de kaartlezer te houden. |
|
| Tandheugel |
Noodzakelijk voor de aandrijving zelf.
|
|
| Noodstroomvoorziening |
Back-upvoeding. |
Externe wifi-/GSM-modules, toegangstoetsenborden en kaartlezers kunnen alleen rechtstreeks worden aangesloten als hun uitgang een geschikte potentiaalvrije NO-contactuitgang voor de SbS-ingang biedt. Andere uitgangen vereisen een geschikte interface en een afzonderlijke voeding. Bekijk ook GSM- en wifi-modules.
NICE Road RD400 in het kort
De RD400 heeft een geïntegreerde radio-ontvanger. De beschreven besturingsprint heeft vier knoppen en ondersteunt een optionele accu NICE PS124. Bij een stroomstoring kan de poort ook handmatig worden ontgrendeld.
De besturingseenheid die op deze productpagina wordt getoond, is de NICE RBA4R10. In de handleiding voor deze RD400-generatie vermeldt NICE de RBA4-print; de verkochte print op de afbeelding is gemarkeerd als RBA4R10, een aanduiding die niet uitdrukkelijk in deze handleiding wordt genoemd. De volgende nummering van de aansluitklemmen en de procedures zijn gebaseerd op deze handleiding. Voor de verkochte RBA4R10 moet worden gecontroleerd of deze overeenkomt met de informatie in de eigen handleiding of met een bevestiging van de fabrikant. Controleer vóór werkzaamheden altijd de aanduiding van de print en de aansluitklemmen.
Een aandrijving kiezen – is de NICE Road RD400 geschikt voor mijn poort?
Na ontgrendeling moet de poort over de hele lengte soepel met de hand kunnen worden verschoven. Haperingen, beschadigde loopwagens of wielen en een verkeerd gemonteerde tandheugel moeten worden hersteld voordat de kracht wordt ingesteld. Het gewicht alleen bepaalt niet hoeveel weerstand de poort biedt.
| Vleugellengte | Max. cycli/uur | Max. opeenvolgende cycli |
|---|---|---|
| Tot 5 m | 20 | 15 |
| Meer dan 5 tot 7 m | 16 | 12 |
| Meer dan 7 tot 8 m | 14 | 9 |
| Gewicht van de poortvleugel | Percentage van het bovenstaande aantal cycli |
|---|---|
| Tot 200 kg | 100 % |
| Meer dan 200 tot 300 kg | 85 % |
| Meer dan 300 tot 400 kg | 70 % |
Eén cyclus bestaat uit openen en sluiten. De limieten op basis van de lengte worden vermenigvuldigd met het percentage op basis van het gewicht; bij het tellen van volledige cycli wordt naar beneden afgerond. Bijvoorbeeld: 6 m / 350 kg: 16 × 0,70 = 11 volledige cycli per uur, maximaal 8 direct achter elkaar. Daarnaast geldt een limiet van 50 cycli per dag en maximaal 9 minuten ononderbroken werking. Temperatuuromstandigheden kunnen de beschikbare gebruiksduur verder beperken.
Limieten voor de NICE Road RD400-aandrijving
Voor een gebruikelijke veiligheidsmarge adviseert onze winkel bij de keuze maximaal ongeveer 5 m en 250 kg. Dit is een commercieel advies; een monteur moet de specifieke poort beoordelen. De volgende tabel maakt onderscheid tussen dit advies en de limieten van de fabrikant.
| Maximum | Aanbevolen | |
|---|---|---|
| Vleugellengte | 8 m | 5 m |
| Gewicht van de poortvleugel | 400 kg | 250 kg |
Onderhoud van de aandrijving
De levensduur van de aandrijving hangt af van het poortmechanisme, de belasting, de omgeving en het onderhoud. Voer onderhoud uit ten minste elke 6 maanden of na maximaal 10.000 bewegingen sinds het vorige onderhoud, afhankelijk van wat zich het eerst voordoet.
Montage van de NICE Road RD400-aandrijving
Bij een railpoort wordt de aandrijving doorgaans laag gemonteerd, ter hoogte van de ondergrond. Bij een vrijdragende poort zit de tandheugel hoger; daarom wordt de aandrijving op afstandhouders of een geschikte beugel verhoogd gemonteerd. In beide gevallen wordt de hoogte afgestemd op de tandheugel, zodat het gewicht ervan niet op het rondsel rust en er over de hele lengte een speling van 1–2 mm blijft. Een vlakke basis, stevige verankering en een vrije handmatige beweging van de poort zijn belangrijk.
Bekabeling
Plaatsing van de accessoires volgens de originele RD400-handleiding. Het aantal veiligheidsvoorzieningen wordt bepaald na beoordeling van de betreffende poort.
Plaatsing van de apparaten: kleine letters duiden de apparaten aan, hoofdletters de kabelroutes.
Lijst met accessoires
| Item | Betekenis / procedure |
|---|---|
| a / b / c | Aandrijving / fotocellen / fotocelzuilen. |
| d / e | Sleutelschakelaar of codeklavier / waarschuwingslamp. |
| f / g | Tandheugel / veiligheidscontactlijsten. |
Kabeloverzicht
| Item | Betekenis / procedure |
|---|---|
| A – voeding | 3 × 1,5 mm² tot 30 m; bij een langere voedingskabel vermeldt de fabrikant bijvoorbeeld 3 × 2,5 mm² en aarding bij de automatisering. |
| B – waarschuwingslamp / antenne | 2 × 0,5 mm² tot 20 m; aparte RG58 tot 20 m, aanbevolen lengte minder dan 5 m. |
| C – EPM-fotocellen | TX: 2 × 0,25 mm². RX: voeding en veiligheidscontact, bijvoorbeeld 4 × 0,25 mm² tot 30 m. De benodigde aders zijn afhankelijk van de gebruikte fotocellen en de besturingsprint. |
| D – sleutelschakelaar | 2 kabels van 2 × 0,5 mm² of 1 kabel van 4 × 0,5 mm² tot 50 m; voor één C–NO-commando worden twee aders gebruikt. |
| E / F – contactlijsten | 2 × 0,5 mm² tot 30 m. Bij het bewegende poortblad is een geschikte methode voor signaaloverdracht nodig. |
De kabels moeten geschikt zijn voor de betreffende omgeving en de kabelroutes moeten de netspanning gescheiden houden van de stuurcircuits. Een relais-RX heeft naast het voedingspaar ook aders nodig voor het veiligheidscontact.
Montage
Zie "Op welke hoogte moet ik de aandrijving monteren".
De tandheugel en de eindstop
De poort beweegt doordat het koppel van het aandrijftandwiel via de tandwieloverbrenging op de tandheugel van de aandrijving. Er worden doorgaans twee soorten tandheugels gebruikt:
 |
Nylon tandheugel (eventueel met stalen versterking) – wordt met zelftappende schroeven door de bevestigingsogen aan de poort bevestigd. Ideaal voor relatief lichte en korte poorten. Dankzij het contact tussen het stalen tandwiel en de nylon tandheugel verloopt de beweging geruisloos. |
 |
Stalen tandheugel – wordt aan de poort bevestigd door getapte beugeltjes vast te lassen, waarna de tandheugel erop wordt geschroefd. Wordt gebruikt voor langere en zwaardere poorten. Door de wrijving tussen het stalen tandwiel en de stalen tandheugel is de beweging iets luidruchtiger. |
Het is van essentieel belang dat de tandwielmodule van de aandrijving compatibel is met de module van de tandheugel. Aandrijving NICE Road RD400 heeft tandwielmodule 4.
Controleer na montage van de tandheugel de speling en stel beide eindschakelaarstops af.
- Stel over de volledige baan de speling in op 1–2 mm tussen de tandheugel en het rondsel. Het gewicht van het poortblad mag niet op de aandrijving rusten.
- Schuif het poortblad met de hand naar de open stand, zodat het 2–3 cm vóór de mechanische aanslag blijft. Schuif de eindschakelaarhouder tot deze inschakelt en verplaats hem vervolgens, volgens de aanwijzingen van de fabrikant, nog minstens 2 cm in de openingsrichting. Zet hem daarna vast.
- Stel de gesloten positie op dezelfde manier af, in de tegenovergestelde richting. De mechanische aanslagen van de poort moeten blijven functioneren.
- Draai de bevestiging vast en controleer of de poort over de volledige baan vrij beweegt. Pas daarna leert u de eindposities in.
Speling tussen de tandheugel en het rondsel van de RD400.
Afstand tot de mechanische aanslag en extra verplaatsing van de houder nadat de schakelaar is ingeschakeld.
Aansluiting van de NICE Road RD400-aandrijving
De elektrische aansluiting moet worden uitgevoerd door een gekwalificeerde technicus. Schakel vóór het wijzigen van bedrading, het vervangen van zekeringen of het aansluiten van modules de netvoeding en eventuele accu uit en controleer of de installatie spanningsloos is. Beveilig de poort tegen onbedoelde beweging.
...op het lichtnet
| Item | Betekenis / procedure |
|---|---|
| L | Fasedraad volgens de markering op het aansluitblok voor de netvoeding. |
| N | Nulleider. |
| PE | Geelgroene beschermingsleiding naar de aardklem; de aandrijving is van klasse I en moet worden geaard. |
Deze RD400-uitvoering wordt gevoed met 230 V AC, 50/60 Hz. Sluit de netvoeding nooit aan op de laagspanningsklemmen 1–8. Een elektricien bepaalt de beveiligingen, scheidingsvoorziening en voedingskabel op basis van de installatie.
...van extra apparaten
De onderstaande nummering is gebaseerd op de handleiding van de RBA4-print. De verkochte print is gemarkeerd met RBA4R10; controleer vóór het aansluiten de markeringen en klemomschrijvingen op uw print en volg de bijbehorende handleiding.
| Item | Betekenis / procedure |
|---|---|
| ANTENNA | Antenne-ingang van de geïntegreerde ontvanger. De coaxkabel heeft een aparte middengeleider en afscherming; volg hiervoor het symbool op de print. |
| 1–2 / SbS | Stap-voor-stapbediening via een potentiaalvrij NO-contact, bijvoorbeeld het C–NO-contact van een schakelaar NICE EKS. |
| 3–4 / STOP | NO, NC of 8,2 kΩ, afhankelijk van de aansluiting. Het type wordt tijdens het inleren van de posities vastgelegd; een wijziging van de ingeleerde status veroorzaakt een STOP met een korte terugwaartse beweging. |
| 1–5 / PHOTO | Veiligheidscontact NC van de fotocellen. Als de fotocellen tijdens het sluiten worden geactiveerd, keert de poort de bewegingsrichting om. |
| 4–6 / PHOTOTEST | Afzonderlijke voeding voor TX tijdens de fototest, maximaal 100 mA. RX blijft aangesloten op 1–4. |
| 7–8 / FLASH | Uitgang voor één waarschuwingslamp NICE ELDC; schakelt tijdens beweging met intervallen van 0,5 s. |
| 1 (+) / 4 (−) – accessoires | Klem 1 = +24 V DC, klem 4 = 0 V (−/GND). Voedingsspanningstolerantie −30% / +50%; het totale stroomverbruik van externe apparaten mag maximaal 100 mA bedragen. |
Meerdere NC-contacten van STOP worden in serie aangesloten, meerdere NO-contacten parallel. Weerstandsgevoelige veiligheidslijsten vereisen de voorgeschreven cascadeschakeling met één afsluitweerstand van 8,2 kΩ. Veiligheidsingangen mogen niet worden overbrugd om een storing op te lossen. Na wijziging van de apparaten moeten de leerprocedure en veiligheidstests opnieuw worden uitgevoerd.
Zekeringen van de aandrijving
| Aanduiding | Functie | Waarde |
|---|---|---|
| F1 | Voedingszekering van de aandrijving | T 1 A / 250 V, traag |
| F2 | Zekering van de besturingseenheid | T 2 A / 250 V, traag |
F1 beschermt de voeding van de aandrijving; F2 beschermt de besturingseenheid.

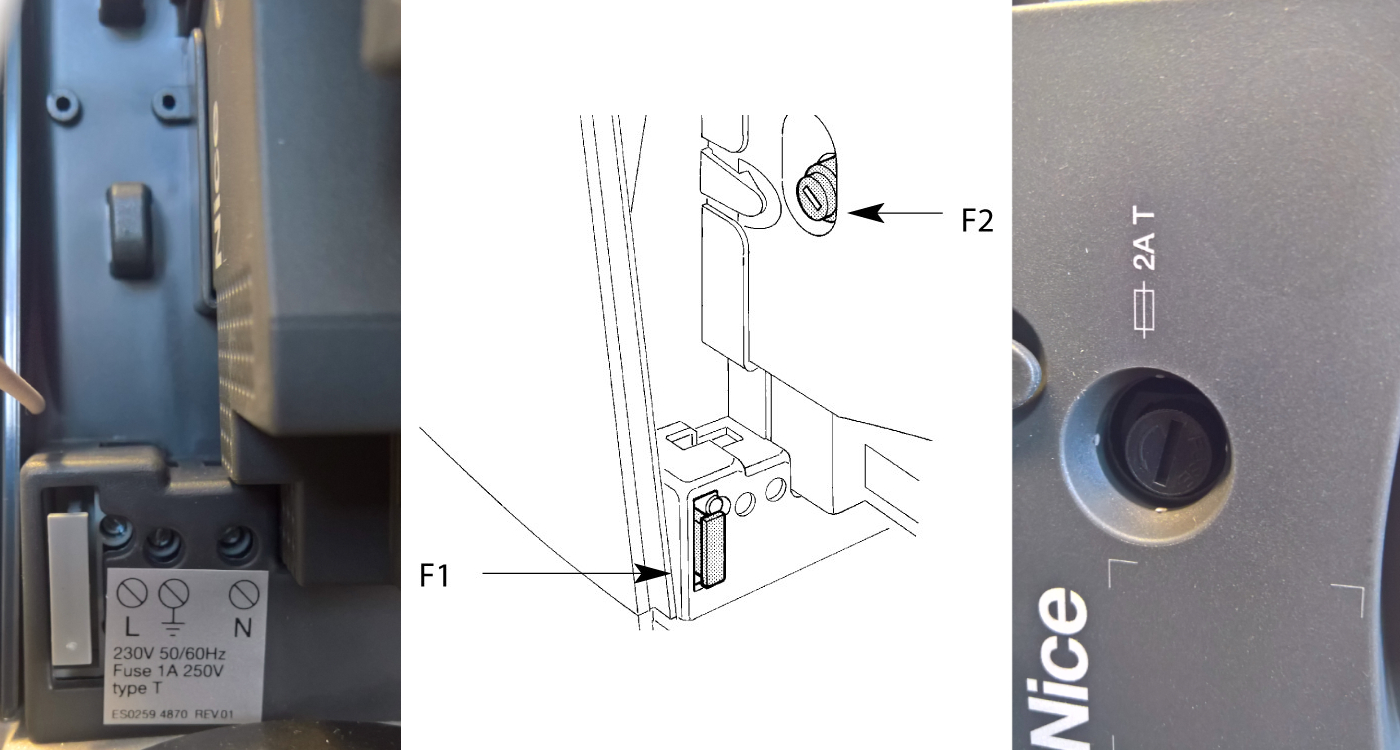

Positie van zekeringen F1 en F2 in aandrijving RD400.
Vervang een zekering pas nadat de oorzaak van de storing is vastgesteld, en gebruik altijd hetzelfde type. Gebruik geen zekering met een hogere waarde en overbrug de zekering niet.
Standaard aansluitschema:
Voeding van accessoires: klem 1 is +24 V DC en klem 4 is 0 V (−/GND); samen maximaal 100 mA. De ingangen SbS (1–2), STOP (3–4) en PHOTO (1–5) worden met contacten bediend; de EKS-schakelaar heeft daarom geen eigen +/−. De FLASH-uitgang voor de zwaailamp gebruikt klemmen 7–8; in het getoonde schema vermeldt de fabrikant geen polariteit. Bij de fototest verandert de voeding van zender TX volgens de onderstaande procedure.
Aansluiting van één paar EPM-relaisfotocellen zonder fototest volgens de handleiding van de besturingseenheid RBA4. Zwaailamp ELDC heeft aparte aansluitingen voor FLASH en de antenne; de schakelaar EKS bedient ingang SbS via contact C–NO. Een stip geeft een elektrische verbinding aan; een kruising zonder stip is geen verbinding. De lijnkleuren onderscheiden de circuits en geven niet de draadkleuren aan.
| Apparaat | RD400 / printplaat RBA4 |
|---|---|
| ELDC – zwaailamp | Tweepolige FLASH-aansluiting op klemmen 7–8. Sluit de antenne met een aparte RG58-coaxkabel aan op de antenne-ingang: kern en afscherming volgens de aanduiding. |
| EPM – zender TX | TX 1 (+) → RD400 1; TX 2 (−) → RD400 4. |
| EPM – ontvanger RX | RX 1 (+) en 4 (C) → RD400 1; RX 2 (−) → RD400 4; RX 5 (NC) → RD400 5. RX 3 (NO) blijft vrij. |
| EKS – sleutelschakelaar | Eén contact: C → RD400 1, NO → RD400 2 (SbS). NC en het tweede contact worden in deze schakeling niet gebruikt. |
| STOP en fototest | STOP tussen 3–4 wordt uitgevoerd volgens de veiligheidsvoorzieningen; het schema schrijft geen universele brug voor. Klem 6 is hier vrij. Voor aansluiting met fototest volgt u de onderstaande procedure. |
Fotocellen van de aandrijving
Het voorbeeld geldt voor NICE EPM: TX is de zender, RX de ontvanger. Bij de EPM zijn de aansluitingen TX 1 = +, 2 = − en RX 1 = +, 2 = −, 4 = C, 5 = NC; RX 3 (NO) wordt niet gebruikt in het veiligheidscircuit. Controleer bij een ander type fotocel de eigen aansluitnummering.
Aansluiting zonder fototestfunctie
Controleer het totale stroomverbruik van de fotocellen. Uitgang 1–4 levert maximaal 100 mA. Eén paar EPM's verbruikt ongeveer 55 mA; twee paren zonder fototest zouden samen ongeveer 110 mA verbruiken en daarmee deze limiet overschrijden. Alleen de NC-contacten in serie aansluiten volstaat daarom niet om een extra paar aan te sluiten. De voeding van meerdere paren moet door een technicus worden ontworpen op basis van het werkelijke stroomverbruik en de handleidingen.
Beide fotocellen worden continu gevoed via klemmen 1–4. Het veiligheidscontact C–NC van de ontvanger wordt aangesloten tussen 1 en 5 van de besturingseenheid.
| Besturingseenheid | EPM-fotocellen |
|---|---|
| RD400 1 (+24 V) | TX 1 en RX 1; ook RX 4 (C). |
| RD400 4 (GND) | TX 2 en RX 2. |
| RD400 5 (PHOTO) | RX 5 (NC). |
| RX 3 (NO) | Wordt niet aangesloten. |
De vermelde aansluitnummering is volgens de handleiding van printplaat RBA4. Controleer na aansluiting de uitlijning van de fotocellen en de reactie van de poort wanneer de lichtstraal wordt onderbroken.
Aansluiting met fototestfunctie
Bij de fototest wordt de voeding van de zender gewijzigd: TX 1 (+) wordt aangesloten op klem 6 (geschakelde uitgang PHOTOTEST) en TX 2 (−) op klem 4 (0 V/GND). Ontvanger RX blijft continu gevoed via klem 1 (+24 V DC) en 4 (−/GND); het contact C–NC wordt aangesloten tussen klemmen 1 en 5, net als bij aansluiting zonder fototest. De PHOTOTEST-uitgang heeft een limiet van 100 mA. Vóór de beweging wordt de reactie van het veiligheidscircuit getest.
| Onderdeel | Betekenis / procedure |
|---|---|
| TX 1 / TX 2 | TX 1 (+) → RD400 6 (geschakelde PHOTOTEST-uitgang); TX 2 (−) → RD400 4 (0 V/GND). Maximaal 100 mA op de PHOTOTEST-uitgang. |
| RX 1 / RX 2 | RD400 1 / RD400 4. |
| RX 4 (C) / RX 5 (NC) | RD400 1 / RD400 5. |
De modus van de aangesloten veiligheidsvoorzieningen wordt herkend tijdens het inleren van de posities. Leer de posities opnieuw in nadat u de bedrading hebt gewijzigd en controleer of de beweging niet start wanneer de test mislukt.
Het gebruik van de fototest met NICE EPM wordt niet eenduidig bevestigd in de beschikbare handleidingen. Voor de fototest schrijft de RD400-handleiding voor om de synchronisatie te activeren volgens de handleiding van de fotocellen; de EPM-handleiding beschrijft echter een SYNC-jumper voor meerdere paren die op wisselstroom werken, terwijl de RD400 de zender met gelijkstroom voedt. De tabel vermeldt de klemmen volgens de RD400-handleiding, niet een bevestigde instelling van EPM SYNC. Vraag NICE of uw leverancier om bevestiging voordat u deze combinatie gebruikt. Uitgang 1–4 van de RD400 heeft een limiet van 100 mA.
De bewegingsrichting van de poort kiezen
Bepaal de richting terwijl u vanaf de aandrijfzijde naar de poort kijkt. Stel de schakelaar naar links in als de poort naar links opent en naar rechts als de poort naar rechts opent.
Opening naar links, gezien vanaf de aandrijfzijde.
Opening naar rechts, gezien vanaf de aandrijfzijde.
Verander de schakelaar niet terwijl de poort beweegt. Koppel de voeding los voordat u aan de geopende aandrijving werkt; controleer na wijziging van de richting opnieuw of de posities correct zijn ingeleerd.
De lengte van het poortblad beoordelen
Tijdens het inleren worden de eindposities, de STOP-aansluiting en de fototestmodus vastgesteld. Voer het inleren opnieuw uit nadat u de aanslagen of veiligheidsvoorzieningen hebt gewijzigd. De bewegingsruimte moet vrij blijven.
- Ontgrendel de aandrijving, verplaats de poort ongeveer tot halverwege en vergrendel haar mechanisch opnieuw. Controleer de richtingsschakelaar.
- Schakel de voeding in. In rust staat de motor stil, knippert de groene OK-led ongeveer eenmaal per seconde en is het zwaailicht uit.
- Houd tegelijkertijd ingedrukt Close + Stop/Set; laat de knoppen los zodra de beweging na ongeveer 3 seconden begint.
- De eerste beweging moet sluiten zijn. Als de poort opent, stop dan het inleren met de knop Stop/Set, koppel de voeding los en controleer de richting.
- Laat de cyclus voltooien sluiten → openen → sluiten. Tijdens het inleren knipperen L2 en L3.
- Geef na afloop van het inleren een SbS-commando om de poort volledig te openen en geef daarna een volgend commando om haar volledig te sluiten. Controleer tijdens deze testcyclus of de poort ongeveer 30–50 cm vóór de eindschakelaars vertraagt en 2–3 cm vóór de mechanische aanslagen stopt.
Als L2 en L3 na afloop van het inleren blijven knipperen, is het inleren niet geslaagd. Controleer de bedrading en de diagnose, verhelp de oorzaak en voer het inleren opnieuw uit.
De aandrijving programmeren
Met de Road-aandrijving kunnen meerdere functies worden geprogrammeerd, hetzij door een functie in of uit te schakelen met programmering op niveau I., hetzij door de standaardparameter in te stellen met programmering op niveau II.
Het besturingsbord heeft vier knoppen en vier programmeerleds. Bij deze generatie opent u de programmeermodus door Set ongeveer 3 seconden ingedrukt te houden.
| Onderdeel | Betekenis / werkwijze |
|---|---|
| Open ▲ | Openen; in het menu de selectie omhoog verplaatsen. |
| Stop/Set | Stoppen; houd ongeveer 3 seconden ingedrukt om het menu te openen. |
| Close ▼ | Sluiten; in het menu de selectie omlaag verplaatsen. |
| Radio | Afstandsbedieningen opslaan en wissen; led L4(R) geeft de status aan. |

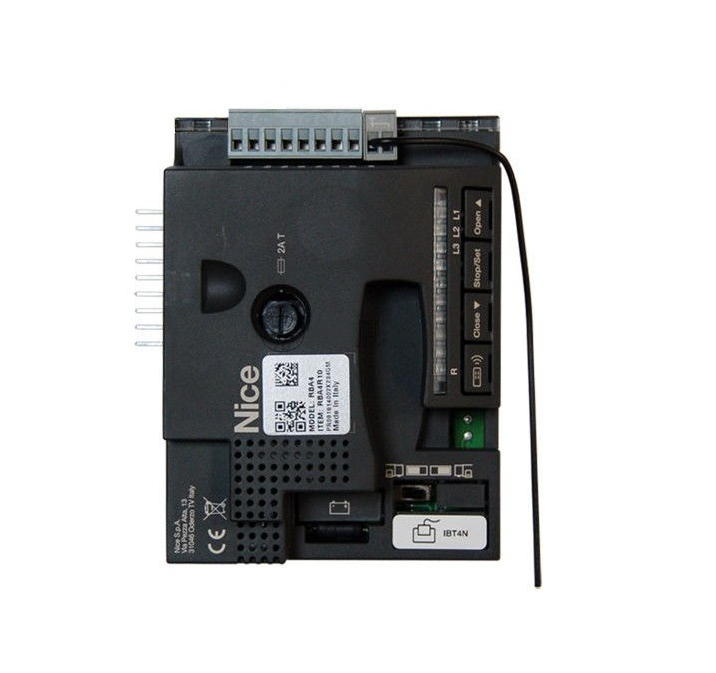

Knoppen en leds op de printplaat. L4(R) hoort bij de radio-ontvanger.
Programmeren op niveau I.
De beginstand van alle drie de functies op niveau I is OFF. Een korte knippering bij selectie betekent OFF, een lange knippering betekent ON.
- Houd Set ongeveer 3 seconden ingedrukt en laat de knop los wanneer L1 knippert.
- Selecteer met Open / Close de led van de gewenste functie.
- Druk kort op Set om tussen OFF en ON te schakelen. Pas indien nodig een volgende functie aan.
- Als er 10 seconden lang geen knop wordt ingedrukt, wordt de programmeermodus afgesloten en blijven de wijzigingen opgeslagen.
Lijst met programmeerbare functies die in- of uitgeschakeld kunnen worden:
| Onderdeel | Betekenis / werkwijze |
|---|---|
| L1 – vertragingsafstand | OFF = korte vertraging; ON = lange vertraging. |
| L2 – snelheid | OFF = langzaam; ON = snel. |
| L3 – automatisch sluiten | OFF = uitgeschakeld; ON = ingeschakeld. De pauzetijd wordt ingesteld op niveau II; de fabrieksinstelling is 30 s. |
Programmeren op niveau II.
Op niveau II stelt u de parameterwaarde in. Voor de keuze van de parameter en de bijbehorende waarde worden dezelfde leds gebruikt, in twee opeenvolgende stappen.
- Houd Set ongeveer 3 seconden ingedrukt en laat de knop los wanneer L1 knippert.
- Selecteer met Open / Close parameter L1, L2 of L3.
- Houd Set ingedrukt. Na ongeveer 3 seconden gaat de led van de huidige waarde branden.
- Houd Set ingedrukt en selecteer met Open / Close een nieuwe waarde; laat Set daarna los.
- Als er 10 seconden lang geen knop wordt ingedrukt, wordt het menu afgesloten.
Lijst met programmeerbare instelbare functies:
| Onderdeel | Betekenis / werkwijze |
|---|---|
| L1 – motorkracht | L1 laag; L2 gemiddeld; L3 hoog (fabrieksinstelling). |
| L2 – SbS-stapmodus | L1 openen–stoppen–sluiten–openen (fabrieksinstelling); L2 openen–stoppen–sluiten–stoppen; L3 appartementsmodus. |
| L3 – pauzetijd | L1 15 s; L2 30 s (fabrieksinstelling); L3 60 s. Geldt wanneer automatisch sluiten is ingeschakeld. |
Gebruik een hogere kracht niet als vervanging voor het verhelpen van mechanische weerstand van de poort. Na een wijziging van de kracht moeten de betreffende metingen en veiligheidstests opnieuw worden uitgevoerd.
Extra externe apparaten aansluiten op de aandrijving
| Onderdeel | Betekenis / werkwijze |
|---|---|
| Voeding voor accessoires | Tussen 1 (+) en 4 (GND): 24 V DC met een tolerantie van −30 % / +50 %, maximaal 100 mA in totaal. |
| Besturingscontact | Afzonderlijk potentiaalvrij NO-contact op 1–2 (SbS). Er mag geen externe spanning op de ingang worden aangesloten. |
Speciale functies van de aandrijving
Poort permanent open
Als het SbS-commando langer dan 3 seconden duurt, wordt de poort geopend, ongeacht de ingestelde stapvolgorde. Dit kan worden gebruikt met een geschikte tijdschakelaar om de poort gedurende een bepaalde tijd open te houden.
Geforceerde beweging
Bij een defect aan een veiligheidsvoorziening beschrijft de fabrikant een noodbeweging waarbij de bediening continu ingedrukt wordt gehouden. Gebruik dit alleen als u de poort rechtstreeks kunt zien, de bewegingsruimte vrij is en er geen personen gevaar lopen. Het defect moet zo snel mogelijk worden verholpen.
- Geef een commando. Als de beweging door een blokkerende veiligheidsvoorziening niet start, herhaal dan binnen 3 s het commando en houd het ingedrukt.
- Na ongeveer 2 s begint de poort alleen te bewegen zolang u het commando ingedrukt houdt.
- Laat u de bediening los, dan stopt de poort onmiddellijk. Deze modus vervangt de reparatie van de veiligheidsvoorzieningen niet.
Problemen met de aandrijving oplossen
Als deze stappen niet hebben geholpen, neem dan contact op met de technische ondersteuning voor NICE-aandrijvingen.
Afhankelijk van het probleem
Bij de montage of een storing van de aandrijving kunnen zich bijvoorbeeld de volgende situaties voordoen:
| Onderdeel | Betekenis / werkwijze |
|---|---|
| Afstandsbediening licht niet op | Controleer de batterij. |
| Afstandsbediening licht op, poort reageert niet | Controleer of de afstandsbediening is opgeslagen en welk protocol wordt gebruikt, en controleer de antenne en eventuele blokkering van het geheugen. |
| LED OK brandt niet | Een elektricien controleert de voeding en zekeringen nadat de installatie veilig is losgekoppeld. |
| Commando wordt ontvangen, beweging start niet | Noteer het aantal rode knipperingen van OK of de knipperreeks van het zwaailicht; controleer PHOTO, STOP en actieve commando's. |
| De poort keert direct van richting om | Controleer op obstakels en wrijving, en controleer het tandheugel en de eindschakelaar. Pas de kracht pas aan nadat de mechaniek is gecontroleerd en de veiligheid opnieuw is getest. |
Diagnose aan de hand van het knipperen van het zwaailicht
Tijdens normale beweging knippert het zwaailicht met tussenpozen van 0,5 s. Tel bij een storing het aantal knipperingen in de reeks, die wordt onderbroken door een pauze van ongeveer één seconde. Dezelfde storingen worden aangegeven door de rode LED OK.
| Aantal knipperingen | Betekenis en controle |
|---|---|
| 2 | De fotocel blokkeert de beweging. Controleer op obstakels, de uitlijning, de voeding en het veiligheidscontact. |
| 3 | De krachtbegrenzer is geactiveerd. Zoek de oorzaak van overmatige wrijving of een obstakel. |
| 4 | STOP is geactiveerd. Controleer de veiligheidsvoorziening en de bedrading. |
| 5 | Fout in de interne parameters. Wacht minstens 30 s; blijft de fout bestaan, dan voert een technicus een reset en nieuwe inleerprocedure uit. |
| 6 | Bedrijfscyclus overschreden. Laat de aandrijving enkele minuten afkoelen. |
| 7 | Interne elektrische storing. Een technicus koppelt alle voedingsbronnen enkele seconden los; treedt de storing opnieuw op, dan controleert hij de printplaat en de motorbedrading. |
| 8 | Er is al een ander continu commando actief. Controleer de knop, het relais of de timer. |
| 10 | Bewegingstijd overschreden of geen voeding naar de motor tijdens het inleren. Controleer de mechaniek en de bewegingstijd, en controleer of de printplaat goed in de houder zit. |
Diagnose aan de hand van knipperende leds
Op deze printplaat bevindt zich de LED OK, niet BlueBUS. De status van de veiligheidsingang wordt aangegeven door STOP; de instellingen en radio door leds L1, L2, L3, L4(R). De positie ervan wordt weergegeven op de afbeelding van de knoppen.
Horizontale leds OK, STOP
| Onderdeel | Betekenis / werkwijze |
|---|---|
| OK – groen, één keer per seconde | Normale werking. |
| OK – 2 snelle groene flitsen | Wijziging van een ingang of ontvangst van een commando. |
| OK – rode knipperreeks | Storing volgens de knippertabel. |
| OK – brandt continu groen of rood | Storing; treedt deze na loskoppelen en controleren opnieuw op, dan is onderhoud nodig. |
| OK – uit | Controleer de voeding en de zekeringen. |
| STOP brandt / brandt niet | Brandt: de ingang werkt correct. Brandt niet: STOP is geactiveerd; controleer de voorziening en de ingeleerde status. |
Leds L1–L4(R) bij de knoppen
| Onderdeel | Betekenis / werkwijze |
|---|---|
| L1 | Uit = korte vertraging, brandt = lange vertraging. |
| L2 | Uit = lage snelheid, brandt = hoge snelheid. |
| L3 | Uit = automatisch sluiten uitgeschakeld, brandt = ingeschakeld. |
| L1 + L2 + L3 knipperen | De posities moeten worden ingeleerd; volg tijdens het programmeren de bijbehorende procedure. |
| L4(R) brandt | Tijdens normale werking is een niet-opgeslagen radiocode ontvangen. |
| L4(R) knippert | Afstandsbedieningen worden opgeslagen of gewist. |
NICE Road RD400-aandrijving handmatig ontgrendelen
Bij een stroomstoring of storing kan de RD400 met de meegeleverde sleutel worden ontgrendeld, zodat de poort met de hand kan worden bediend. Voorkom eerst ongewenste beweging en koppel de voedingsbronnen los. Als het poortblad na het ontgrendelen vanzelf beweegt of hapert, is reparatie nodig.
Links op de afbeelding ziet u hoe u de RD400 ontgrendelt, rechts hoe u deze opnieuw vergrendelt.
- Open het slotdeksel, steek de sleutel erin en draai deze om; klap de ontgrendelingshendel uit zoals op de afbeelding.
- Schuif de poort langzaam en gecontroleerd met de hand.
- Om de poort opnieuw te vergrendelen, klapt u de hendel in, draait en verwijdert u de sleutel en sluit u het deksel. Controleer of het mechanisme aangrijpt voordat u de automatische werking inschakelt.
Technische eigenschappen van de NICE Road RD400-aandrijving
| Onderdeel | Betekenis / werkwijze |
|---|---|
| Toepassing / limieten | Schuifpoorten voor woningen, tot 400 kg en 8 m, afhankelijk van de bedrijfscyclus. |
| Motor / voeding | Elektromechanische aandrijving met ingebouwde besturingseenheid; netvoeding RD400 230 V AC, 50/60 Hz. De RD400/V1 is een uitvoering voor een andere netspanning. |
| Max. opgenomen vermogen / stroom | 210 W / 1,1 A. |
| Koppel | Aanloopkoppel 12 Nm (400 N); nominaal koppel 5 Nm (167 N). |
| Snelheid | Onbelast 0,13 of 0,25 m/s; bij nominaal koppel 0,16 m/s. |
| Tandwiel | Z15, module 4, steek 12,5 mm, steekdiameter 60 mm. |
| Werking | Max. 50 cycli per dag, continu max. 9 min; daarna gelden beperkingen afhankelijk van lengte en gewicht. |
| Zekeringen / bescherming | F1 T 1 A / 250 V; F2 T 2 A / 250 V; klasse I, beschermende aarding. |
| Zwaailicht / batterij | Eén NICE ELDC; optioneel NICE PS124. |
| Functies | 3 ON/OFF-functies en 3 instelbare parameters. STOP- en positieleren. |
| Omgeving | −20 tot +55 °C; IP44. |
| Afmetingen / gewicht | 330 × 195 × 277 mm; 8 kg. |
Technische kenmerken van de ingebouwde radio-ontvanger van de NICE Road RD400-aandrijving
| Onderdeel | Betekenis / procedure |
|---|---|
| Ontvanger | Ingebouwd, 4 commando’s, 433,92 MHz. |
| Protocollen | FloR, O-Code, Smilo. De eerste opgeslagen afstandsbediening bepaalt de familie van de volgende afstandsbedieningen. |
| Geheugen | Met de RBA4-printplaat maximaal 100 afstandsbedieningen bij opslag in modus I; de capaciteit van de RBA4R10 moet worden bevestigd aan de hand van de eigen handleiding. |
| Antenne / gevoeligheid | 52 Ω, RG58 of vergelijkbare kabel; gevoeligheid beter dan 0,5 µV. |
| Bereik | De fabrikant geeft 100–150 m op; obstakels, storingen en de plaatsing van de antenne zijn van invloed. |
| Temperatuur | −20 tot +55 °C. |
Afstandsbedieningen opslaan
Deze procedure is bedoeld voor de ingebouwde ontvanger van de vierknopsgeneratie van de RBA4-printplaat. Controleer vóór gebruik met de RBA4R10 of de knoppen en modi overeenkomen. Kies een afstandsbediening met een ondersteund protocol, bijvoorbeeld NICE ON2E of NICE FLO2RE, afhankelijk van de gebruikte familie. Voor het koppelen hoeft de baan van de poort niet te worden gewist.
Modus I – volledige afstandsbediening
- Houd Radio minstens 5 s ingedrukt en laat los zodra led L4(R) oplicht.
- Houd binnen 10 s de eerste knop van de afstandsbediening minstens 5 s ingedrukt en laat los.
- Drie keer knipperen van L4(R) bevestigt dat de afstandsbediening is opgeslagen. Als er niets anders wordt opgeslagen, wordt de modus na 10 s beëindigd.
T1 = SbS, T2 = voetgangersdoorgang, T3 = openen, T4 = sluiten; een afstandsbediening met twee knoppen heeft alleen T1 en T2.
Modus II – één knop
- Druk kort op Radio: 1× voor SbS, 2× voor voetgangersdoorgang, 3× voor openen of 4× voor sluiten.
- Controleer of L4(R) het overeenkomstige aantal keer knippert.
- Houd binnen 10 s de gewenste knop van de afstandsbediening minstens 3 s ingedrukt; drie keer knipperen bevestigt dat de afstandsbediening is opgeslagen.
Andere ontvangers en procedures kunt u vergelijken in ons overzicht van het koppelen van NICE-afstandsbedieningen. Als de afstandsbediening niet kan worden opgeslagen, controleer dan ook de vergrendeling van het radiogeheugen.
Reset van de besturingseenheid
Een reset is bedoeld om instellingen bewust te wissen en is niet verplicht als eerste stap. Houd terwijl de motor stilstaat Open + Close ongeveer 3 s ingedrukt. Laat de knoppen los zodra alle leds branden. Na afloop knipperen L1, L2 en L3. Leer de posities opnieuw in, herhaal de instellingen en voer de veiligheidstests opnieuw uit. De opgeslagen afstandsbedieningen worden met deze procedure niet gewist.
Back-upaccu en service-interface
Voor deze generatie van de RD400 is de optionele accu NICE PS124 met een capaciteit van 1,2 Ah en geïntegreerde laadfunctie bedoeld. Sluit de accu pas aan nadat de montage en programmering zijn voltooid en terwijl de netvoeding is losgekoppeld. Na aansluiting wordt de aandrijving ook zonder netvoeding van stroom voorzien. De gebruiksduur is afhankelijk van de belasting van de aandrijving en de toestand van de accu.
Serviceprogrammer NICE OVIEW wordt aangesloten via NICE IBT4N op BusT4. Steek de interface in terwijl de voedingsbronnen zijn losgekoppeld.
Tests, oplevering en onderhoud
- Controleer het openen, sluiten, stoppen, vertragen en beide eindschakelaars.
- Test elk paar fotocellen, elk STOP-element en de fototest, indien van toepassing.
- Controleer de krachten en voer de metingen uit die voor de betreffende poort vereist zijn; een te hoge kracht mag een mechanisch defect niet compenseren.
- Controleer de ontgrendeling, afdekkingen, beveiligingen en markeringen. Overhandig de gebruiker de bedieningsinstructies en het onderhoudsschema.
Een technicus voert minstens elke 6 maanden onderhoud uit, of na maximaal 10 000 bewegingen sinds de vorige onderhoudsbeurt. De gebruiker houdt de omgeving en de fotocellen schoon en gebruikt de automatisering niet meer bij ongebruikelijke geluiden of schokkerige bewegingen. Koppel bij het reinigen van de baan ook een eventuele accu los. Houd tijdens de beweging de poort vanaf een veilige afstand in het oog. Loop pas door wanneer de poort volledig geopend is en stilstaat. Kinderen mogen de poort niet bedienen en niet in de buurt ervan spelen.
Hoe kan ik dit artikel bestellen?
Kies de manier die u het beste uitkomt:
- bestellen via de webshop: gebruik de koopknop om het artikel in uw winkelwagen te plaatsen (u vindt de koopknop hier in de tabel met productvarianten).
- bestellen per e-mail: bestel via [email protected]
