NICE SNA2 - vervangende besturingseenheid voor NICE Spinbus SN6021 aandrijvingen
| Beschikbaarheid van het product: | vervangen | Dit product wordt niet meer gemaakt, maar gelukkig is het vervangen door een nieuwer model. |
|---|
Beschrijving van het product NICE SNA2 - vervangende besturingseenheid voor NICE Spinbus SN6021 aandrijvingen
De besturingseenheid is vervangen. De volledig compatibele opvolger is NICE-SNA20.
Voordeliger dan een losse besturingseenheid kopen, is de aanschaf van de complete NICE Spinbus-aandrijving.
NICE SNA2-besturingseenheid is compatibel met aandrijvingen voor garagedeuren NICE Spinbus SN6021. Bevat een connector van het type SM voor aansluiting van radio-ontvanger (SMXI, OXI, ...) van afstandsbedieningen (Flor, Era Flor, Era One, Era Inti, ...).
Ondersteunt de technologie BlueBus, waarmee extra apparaten eenvoudig kunnen worden aangesloten (fotocellen, signaleringslamp, kaartlezers, sleutelschakelaars, enz.) met slechts een tweeadrige kabel, waarbij u geen rekening hoeft te houden met de polariteit.
Dankzij de technologie 24V verbruikt de besturingseenheid in de stand-bymodus, met aangesloten ontvanger voor het besturingssignaal slechts 2 W.
Diagnose met behulp van signaleringslamp.
Na beoordeling van de vleugellengte worden de versnellings- en vertragingsintervallen bij het openen en sluiten automatisch ingesteld. Daarnaast kunt u de kracht, snelheid enz. instellen; zie programmering van de aandrijvingsbesturing. Obstakeldetectie gedurende de volledige beweging van de poortvleugel garandeert een veilige werking van de motoren.
NICE SNA2-besturingseenheid is geschikt voor de klimaatomstandigheden in Slowakije en voldoet aan alle Europese veiligheidsnormen.
Accessoires compatibel met de NICE SNA2-besturingseenheid
We raden aan om compatibele optionele accessoires bij de besturingseenheid aan te schaffen:
| Wat | Waarom | Type |
|---|---|---|
| Signaleringslamp | De signaleringslamp geeft met knipperlicht aan dat de poort beweegt – handig bij uitritten met beperkt zicht. De lamp heeft bovendien een ingebouwde antenne voor een groter bereik van de afstandsbediening. | |
| Fotocellen | Bij het sluiten detecteren ze een obstakel en stoppen ze de beweging, zodat de poort niet tegen auto's of personen botst. | - MoonBUS (MOFB) |
| Zender |
Voor de bediening van de poort op afstand. |
- FloR (Flo2R-s, Flo4R-s) |
| Ontvanger | Noodzakelijk voor de bediening van de poort op afstand. | - OXI - SMXI |
| Antenne | Voor een groter bereik van de afstandsbediening. | - geïntegreerd in de waarschuwingslamp LUCYB, MLBT - alleen ABFKIT-antenne, of ABF |
| Toetsenbord | Als u de afstandsbediening bent vergeten, of als er veel voertuigen of personen bij u langskomen en u niet iedereen een afstandsbediening wilt geven of de poort handmatig wilt openen. | - MOTXR |
Handleiding voor de NICE SNA2-besturingseenheid en de NICE Spinbus SN6021-aandrijving
Download hier de handleiding voor de NICE SNA2-besturingseenheid en de NICE Spinbus SN6021-aandrijving:
Handleiding voor de NICE SNA2-besturingseenheid en de NICE Spinbus SN6021-aandrijving
Aansluiting van de NICE SNA2-besturingseenheid van de NICE Spinbus SN6021-aandrijving
...op het lichtnet
Steek de stekker van de aandrijving gewoon in het stopcontact.
...van extra apparaten
Let op: Vergeet niet om vóór het aansluiten, loskoppelen of wijzigen van de aansluiting van extra apparaten de stroomtoevoer uit te schakelen, bijvoorbeeld bij de stroomonderbreker, door de voedingszekering te verwijderen, of door de back-upaccu los te koppelen.
NICE SNA2-besturingseenheid van de aandrijving NICE Spinbus SN6021 biedt de volgende in- en uitgangen voor extra apparaten:
| Ingang/uitgang | Beschrijving | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Programmeerbare uitgang waarvan de werking kan worden ingesteld via programmering op niveau II voor L4, zie Programmering op niveau II, L4 – uitgangsindicator. U kunt deze programmeren voor de volgende apparaten:
|
|||||||||||||
| Ingang voor parallelle aansluiting van compatibele apparaten die gebruikmaken van de technologie BlueBUS via een tweedraads kabel die zowel de voedingsspanning als het communicatiesignaal doorgeeft. | |||||||||||||
| STOP (Stoppen) |
Ingang voor apparaten die de beweging van de poort stoppen. De volgende apparaten kunnen worden aangesloten:
|
||||||||||||
| Ingang voor apparaten die de beweging van de poort stapsgewijs aansturen (zie Stapsgewijze bediening van de poortbeweging). Normaal open apparaten (NO) kunnen worden aangesloten. | |||||||||||||
| AERIAL (Antenne) |
ingang voor de antenne van de radio-ontvanger. De antenne is doorgaans ingebouwd in de waarschuwingslamp, bijvoorbeeld in de NICE LUCYB, NICE MLBT, of u kunt een externe antenne afzonderlijk aansluiten NICE ABFKIT. |
Zekeringen van de aandrijving
 |
In de aandrijving bevinden zich twee zekeringen:
|
Standaard bedradingsschema:
Bedrading aansluiten
Leid de kabels naar de besturingseenheid en sluit ze als volgt aan:
| 1. Druk de witte afdekking in en draai deze | 2. Steek de kabels door de opening, leid de antennekabel aan de zijkant door het oogje en sluit alle kabels aan. |
|---|---|
 |
 |
Fotocellen van de aandrijving
De zeer gebruiksvriendelijke BlueBUS-technologie maakt het mogelijk om 2 paren fotocellen met een tweedraadskabel van stroom te voorzien en aan te sturen.
AANSLUITING VAN MEERDERE PAREN FOTOCELLEN NICE MOFB NAAR HET DATANETWERK NICE BLUEBUS
Plaats de fotocellen rond de poort of garagedeur volgens de voorbeeldsituaties voor de volledige aansluiting en stel de jumpers in volgens de jumpertabel van de NICE MOFB-fotocellen van de poortaandrijving. Om interferentie tussen dicht bij elkaar geplaatste paren te voorkomen, moet u volgens deze voorbeeldsituaties, de oriëntatie van de zenders TX en ontvangers RX. Sluit de fotocellen parallel aan volgens de afbeelding (de polariteit hoeft niet in acht te worden genomen):
Voorbeeldsituatie voor de aansluiting van fotocellen
| Sectionaalgaragedeur | Kantelgaragedeur |
|---|---|
 |
 |
Als u wilt dat de fotocellen als poortopeners werken (zie FA1 en FA2 in de afbeelding), dus wanneer u met uw voertuig tussen de optische assen doorrijdt, zodat de poort opengaat, moet u verbinding A op de zender TX en de ontvanger RXonderbreken; zie afbeelding:
Jumpertabel voor NICE MOFB-fotocellen van de poortaandrijving
 |
Meerdere paren fotocellen aansluiten op het BlueBUS systeem gebeurt door verschillende jumpercombinaties in te stellen; elk aangesloten paar moet een unieke jumpercombinatie hebben. Zorg ervoor dat binnen één BlueBUS-datanetwerk geen twee paren dezelfde combinatie hebben. Stel bij één paar fotocellen de jumper op zowel de zender TX als de ontvanger RX op dezelfde waarde in. Als het type instelling slechts één jumper gebruikt, berg de tweede dan altijd op in het lege opbergvak, zoals links op de afbeelding te zien is. |
| Aanduiding van het fotocelpaar | Jumperinstelling met behulp van een combinatie van jumpers |
|---|---|
| FOTO |  |
| FOTO II |  |
| FOTO 1 |  |
| FOTO 1 II |  |
| FOTO 2 |  |
| FOTO 2 II |  |
|
FOTO 3 LET OP: NIET-TOEGESTANE CONFIGURATIE! |
 |
|
FA1 |
 |
|
FA2 |
 |
Als een fotocel om welke reden dan ook moet worden vervangen, hoeft u alleen dezelfde jumper in te stellen als op de oorspronkelijke fotocel; de fase voor het herkennen van de apparaten is dan niet nodig.
Radio-ontvanger voor aandrijvingen
 |
Besturingseenheid SNA2 van de aandrijving NICE Spinbus SN6021 beschikt over een SM-connector voor aansluiting van een externe radio-ontvanger (bijv. NICE OXI, NICE SMXI). Deze ontvanger is essentieel voor het ontvangen van opdrachten die worden verzonden vanaf afstandsbedieningen, en is dus noodzakelijk om de schuifpoort op afstand te bedienen met een afstandsbediening. |
Afstandsbedieningen koppelen aan de aandrijving
Bezoek onze handleiding voor het koppelen van een afstandsbediening aan een aandrijving, of klik op:
Herkenning van aangesloten apparaten van de aandrijving
Na elke aansluiting, ontkoppeling of wijziging van de bedrading van extra apparaten op de BlueBUS-ingangen en STOP moet de herkenningsprocedure voor extra apparaten. De aandrijving geeft zelf aan dat deze procedure nodig is door de leds L1 en L2 te laten knipperen.
 |
|
Vleugellengte van de poort bepalen
Voor een correcte werking van de poortbeweging (met name voor de berekening van de aanloop- en uitloopafstand en de gedeeltelijke opening) moet de aandrijving zelf de lengte van de poortvleugel bepalen. Tijdens deze procedure beweegt de aandrijving de poort van aanslag tot aanslag en bepaalt zo de lengte ervan.
 |
|
De aandrijving programmeren
Met de besturingseenheid SNA2 van de Spinbus SN6021-aandrijving kunnen verschillende functies worden geprogrammeerd, bijvoorbeeld door een functie in of uit te schakelen via programmering op niveau I, of door een standaardparameter in te stellen via programmering op niveau II.
De besturingseenheid SNA2 heeft drie knoppen voor de bediening en programmering van de aandrijving:
 |
Knop | Functie |
|---|---|---|
| Open | Met deze knop geeft u de aandrijving de opdracht om de poort te openen. Tijdens het programmeren dient de knop ook om de waarde van de geprogrammeerde parameter te verhogen. | |
| Stop/Set | Met deze knop geeft u de aandrijving de opdracht om de poort te stoppen. Als u de knop voor het eerst 5 seconden ingedrukt houdt, gaat u naar de programmeermodus op niveau I. Als u de knop daarna opnieuw ingedrukt houdt, gaat u naar de programmeermodus op niveau II. voor de huidige led. | |
| Close | Met deze knop geeft u de aandrijving de opdracht om de poort te sluiten. Tijdens het programmeren dient de knop ook om de waarde van de geprogrammeerde parameter te verlagen. |
Programmering op niveau I
Op niveau I wordt door programmering schakelt de betreffende functie. Als een functie is ingeschakeld, brandt de bijbehorende led op de besturingseenheid. Standaard zijn alle functies uitgeschakeld.
U opent programmeerniveau I door de knop ‘Stop/Set’ ongeveer 5 seconden ingedrukt te houden, totdat led L1 begint te knipperen. Gebruik vervolgens de knoppen ‘Open’ en ‘Close’ om de huidige led omhoog of omlaag te verplaatsen. U hebt 10 seconden voor elke handeling; anders verlaat de aandrijving de programmeermodus. Zodra de knipperende led boven de led van de functie staat die u wilt in- of uitschakelen, kunt u met één druk op de knop ‘Stop/Set’ het knipperen versnellen (functie ingeschakeld) of vertragen (functie uitgeschakeld). Laat de knop daarna los en wacht tot de aandrijving na 10 seconden de programmeermodus verlaat. Als alles goed is verlopen, blijft de bijbehorende led voor de ingeschakelde functie branden.
Overzicht van programmeerbare functies die kunnen worden in- of uitgeschakeld:
| Led | Functie | Beschrijving |
|---|---|---|
| L1 | Automatisch sluiten |
Na een bepaalde tijd (ingesteld bij ‘Programmeren op niveau II – Pauzeduur’) begint de poort automatisch te sluiten nadat deze is geopend. Als deze functie is uitgeschakeld, kan de poort alleen worden bediend met een opdracht van een afstandsbediening voor de poort enzovoort. |
| L2 | Sluiten nadat de fotocellen zijn vrijgegeven |
Met deze functie blijft de poort alleen open gedurende de tijd die nodig is om een voertuig door te laten. Zodra de fotocellen weer vrij zijn (het voertuig is gepasseerd), begint de poort na 5 seconden automatisch te sluiten. Deze functie werkt op twee manieren, afhankelijk van of automatisch sluiten (zie de vorige functie) is ingeschakeld. Automatisch sluiten ingeschakeld – de poort stopt zodra de fotocellen weer vrij zijn en begint na 5 seconden te sluiten. De poort hoeft dus niet helemaal open te gaan. |
| L3 | Motorkracht |
Deze functie bepaalt hoe gevoelig de motor reageert op obstakels. Als deze functie is uitgeschakeld, is de aandrijving minder gevoelig. Dit is geschikt voor grotere en zwaardere poorten.. Als uw poort klein en lichtis, kunt u deze functie inschakelen.. |
| L4 | Stand-bymodus |
Met deze functie kan het elektriciteitsverbruik tot een minimum worden beperkt. Als de functie actief is, schakelt de besturingseenheid één minuut na de laatste beweging van de poort de BlueBUS-ingang (en daarmee alle erop aangesloten apparaten) en alle leds uit, behalve de BlueBUS-led, die langzaam knippert. Als er in deze toestand een opdracht binnenkomt, start de besturingseenheid eerst opnieuw op en voert de opdracht pas daarna uit. |
Programmeren op niveau II
Op niveau II stelt u met programmeren waarden in voor de afzonderlijke functies (deze functies verschillen van die bij niveau I).).
Vergeet het programmeren op niveau I. U opent programmeerniveau II door de knop ‘Stop/Set’ ongeveer 5 seconden ingedrukt te houden, totdat led L1. Gebruik vervolgens de knoppen ‘Open’ en ‘Close’ om de huidige led omhoog of omlaag te verplaatsen. U hebt 10 seconden voor elke handeling; anders verlaat de aandrijving de programmeermodus. Zodra de knipperende led boven de led van de functie staat waarvan u een parameter wilt instellen, houdt u de knop ‘Stop/Set’ ingedrukt om de instelling van die led te openen. De led die blijft branden (terwijl u ‘Stop/Set’ ingedrukt houdt) geeft de huidige parameterwaarde aan. U kunt deze waarde met de knoppen ‘Open’ en "Close’ omhoog of omlaag wijzigen (houd de knop ‘Stop/Set’ nog steeds ingedrukt), laat vervolgens de knop ‘Stop/Set’ los en wacht tot de aandrijving na 10 seconden de programmeermodus verlaat. Om te controleren of alles goed is verlopen, moet u de procedure opnieuw uitvoeren, maar de parameterwaarde niet wijzigen.
Overzicht van programmeerbare instelbare functies:
|
Ingangsled – Naam |
Instellingsled – Waarde |
|---|---|
| L1 – Pauzeduur Als de waarde ‘Automatisch sluiten’ bij het programmeren op niveau I is |
L1 – 10 seconden L2 – 20 seconden L3 – 40 seconden L4 – 80 seconden |
|
Hiermee stelt u de bewegingsvolgorde van de poort in die ontstaat door herhaaldelijk op bijvoorbeeld de knop van de afstandsbediening te drukken, of door een opdracht te geven via de STEP-BY-STEP-ingang (ook aangeduid als P.P., of stap-voor-stapbediening).). |
L1 – Openen/Stoppen/Sluiten/Stoppen L2 – Openen/Stoppen/Sluiten/Openen L3 — Condominium L4 — Dode persoon |
|
Stelt de bewegingssnelheid van de poort tijdens normaal bedrijf in (niet tijdens het starten en afremmen van de poort). |
L1 — Zeer langzaam (55%) L2 — Langzaam (70%) L3 — Gemiddeld (85%) L4 — Snel (100%) |
|
Stelt in wanneer er een signaal naar de FLASH-uitgang moet worden verzonden. |
L1 — Indicator voor open poort L2 — Waarschuwingslamp L3 — Elektromechanisch slot L4 — Elektromagnetisch slot |
Extra externe apparaten aansluiten op de aandrijving
 |
Als u extra apparaten op de aandrijving wilt aansluiten die een externe voeding nodig hebben (bijv. indicatieverlichting, sleutelschakelaar, magneetkaarten enz.), sluit het apparaat dan aan zoals afgebeeld. De voedingsspanning bedraagt 24 V DC, van -30% tot +50%, met een maximale stroom van 100 mA. |
Speciale functies van de aandrijving
Poort permanent open
Als het commando naar de STEP-BY-STEP-ingang (ook aangeduid als P.P. of stapbediening) langer dan 3 seconden wordt ingedrukt, houdt de besturingseenheid de poort open zolang het commando actief blijft. Deze functie is bijzonder handig in combinatie met een timer.
Geforceerde beweging
Als een beveiligingsvoorziening defect raakt of er bijvoorbeeld een niet te verwijderen obstakel in de straal van de fotocellen terechtkomt en de poort om veiligheidsredenen niet wil bewegen, kunt u de modus "Dode persoon" permanent activeren via Programmering niveau II in de instelling L2 - Stapbedieningstype op de waarde L4 - Dode persoon, of tijdelijk:
- Geef de poort een commando met deafstandsbediening, sleutelschakelaar enz.)
- Als er een probleem is, beweegt de poort niet en zal de waarschuwingslamp waarschijnlijk een fout signaleren..
- Geef daarom binnen 3 seconden na het vorige commando opnieuw een commando en houd dit ingedrukt.
- Zolang u het commando ingedrukt houdt, beweegt de poort; zodra u loslaat, stopt deze.
Problemen met de aandrijving oplossen
Als iets u niet duidelijk is of als u een ander probleem hebt, kunt u gerust contact opnemen met onze technische ondersteuning voor NICE-aandrijvingen.
Afhankelijk van het probleem
Tijdens de montage (of bij een storing aan de aandrijving) kunt u een van de volgende problemen tegenkomen:
|
Probleem |
Mogelijke oplossing |
|---|---|
|
De poort reageert niet op de afstandsbediening en de led op de afstandsbediening gaat niet branden. |
Controleer of de batterijen van de afstandsbediening van de aandrijving in orde zijn. Vervang ze indien nodig. Raadpleeg de handleiding van de betreffende afstandsbediening. |
|
De poort reageert niet op de afstandsbediening, maar de led op de afstandsbediening gaat wel branden. |
Controleer of de afstandsbediening in het geheugen is opgeslagen van de ontvanger goed werkt, of probeer de afstandsbediening opnieuw op te slaan. |
|
De poort beweegt niet en de BlueBUS-led knippert niet.
|
Controleer of de aandrijving op 230 V is aangesloten.. Controleer zo ja beide zekeringen en vervang ze indien nodig door nieuwe exemplaren met dezelfde specificaties. |
|
De poort beweegt niet en de waarschuwingslamp knippert niet. |
Controleer of de aandrijving het commando heeft geregistreerd. Wanneer een commando wordt verzonden met de afstandsbediening moet de BlueBUS-led twee keer snel knipperen. Als het commando door een ander apparaat via de STEP-BY-STEP-ingang (P.P.) wordt verzonden, moet de bijbehorende STEP-BY-STEP-led. |
|
De poort beweegt niet en de waarschuwingslamp knippert enkele keren. |
Tel het aantal keer dat de lamp knippert en raadpleeg Diagnose aan de hand van het knipperen van de waarschuwingslamp. |
|
De poort beweegt, maar stopt meteen en begint in de tegenovergestelde richting te bewegen. |
De ingestelde motorkracht is waarschijnlijk te laag voor uw poort. Controleer of er niets is dat de beweging van de poort belemmert en verhoog zo nodig de kracht van de aandrijving. |
|
De poort begint te bewegen, maar de waarschuwingslamp werkt niet. |
Controleer of er spanning staat op de FLASH-uitgang tijdens de beweging van de poort (de spanningswaarde is niet van belang, ca. 10-30 V DC). Als er spanning op de uitgang staat, zit het probleem waarschijnlijk in de waarschuwingslamp (of in een ander apparaat); probeer deze door een vergelijkbaar exemplaar te vervangen om te controleren of dat werkt. Als er geen spanning op de uitgang staat, kan de FLASH-uitgang overbelast zijn. Controleer of er geen kortsluiting in de bedrading is ontstaan. |
Diagnose aan de hand van het knipperen van het zwaailicht
Tijdens de beweging van de poort zwaailicht regelmatig elke seconde. Als er een probleem optreedt, geeft het zwaailicht de fout aan met twee opeenvolgende reeksen snellere knippersignalen.
|
Knipperreeks |
Fout |
Oplossing |
|---|---|---|
|
1 keer knipperen 1 seconde pauze 1 keer knipperen |
BlueBUS-fout
|
De apparaten die zijn aangesloten op de BlueBUS-ingang komen niet overeen met de apparaten die zijn herkend tijdens de herkenningsfase van de apparaten. Voer de herkenningsfase opnieuw uit. Helpt dat niet, probeer het dan nogmaals. Anders moet u met de uitsluitingsmethode het defecte apparaat opsporen en vervangen (kopen, een garantieclaim indienen of laten repareren). |
|
2 keer knipperen 1 seconde pauze 2 keer knipperen |
Fotocel geactiveerd |
De fotocellen worden geactiveerd fotocellen, wat normaal is als de lichtstraal tijdens het sluiten van de poort wordt onderbroken. Als de lichtstraal niet is onderbroken, zijn de fotocellen mogelijk vuil, verblind of defect. |
|
3 keer knipperen 1 seconde pauze 3 keer knipperen |
De motor-krachtbegrenzer is geactiveerd
|
Tijdens de beweging van de poort wordt verhoogde wrijving gedetecteerd. Mogelijk is de poort niet goed afgesteld; probeer deze met de hand te bewegen en opnieuw af te stellen. Anders helpt doorgaans de motorkracht verhogen. |
|
4 keer knipperen 1 seconde pauze 4 keer knipperen |
STOP-ingang geactiveerd
|
Er is een commando gegeven aan de STOP-ingang. Als dit onverwacht gebeurt, controleer dan de daarop aangesloten apparaten. |
|
5 keer knipperen 1 seconde pauze 5 keer knipperen |
Interne fout van de besturingseenheid |
Wacht 30 seconden en probeer het opnieuw. Als het probleem aanhoudt, probeer dan te resetten. Anders moet de besturingseenheid waarschijnlijk worden gerepareerd of vervangen. |
|
6 keer knipperen 1 seconde pauze 6 keer knipperen |
De uurgrens voor bewegingen is bereikt. |
Wacht enkele minuten totdat de cyclusteller weer onder de limiet is gezakt. |
|
7 keer knipperen 1 seconde pauze 7 keer knipperen |
Interne fout in de elektronische circuits. |
Koppel de volledige aandrijving enkele seconden los en probeer het opnieuw. Als het probleem aanhoudt, probeer dan te resetten. Anders moet de besturingseenheid waarschijnlijk worden gerepareerd of vervangen. |
Diagnose aan de hand van knipperende leds
Op de SNA2-besturingseenheid van de NICE Spinbus SN6021-aandrijving bevinden zich twee groepen leds. Elke groep geeft door te knipperen of continu te branden de normale werking van de besturingseenheid aan, of meldt fouten volgens de onderstaande tabellen.
Horizontale leds BLUEBUS, STOP, PP, OPEN
|
Signaal |
Status |
Oplossing |
|---|---|---|
|
BlueBUS-led |
||
|
Uit |
Fout
|
Controleer de aansluiting op het elektriciteitsnet. Controleer als deze in orde is de zekeringen F1 en F2 en vervang ze zo nodig door nieuwe zekeringen met dezelfde specificaties. |
|
Brandt |
Ernstige fout
|
Probeer de besturingseenheid los te koppelen, eventueel alle ingangen. Helpt dat niet, reset dan de besturingseenheid. Helpt dat nog steeds niet, dan moet de besturingseenheid waarschijnlijk worden vervangen. |
|
Knippert met tussenpozen van één seconde |
Alles in orde |
De besturingseenheid werkt normaal. |
|
2 snelle knippersignalen |
De status van de ingangen is gewijzigd |
Normale werking – de status van de ingang is gewijzigd STAPSGEWIJS, STOP, zijn geactiveerd de fotocellen, of heeft de aandrijving een commando ontvangen van de afstandsbediening. |
|
Knipperreeksen gescheiden door een pauze van één seconde |
Meerdere mogelijkheden |
Het aantal knippersignalen in de reeks komt overeen met de foutdiagnose aan de hand van het zwaailicht. |
|
STOP-led (Stoppen) |
||
|
Uit |
De STOP-ingang is geactiveerd |
Controleer de apparaten die zijn aangesloten op de STOP-ingang. |
|
Brandt |
Alles in orde |
De STOP-ingang is niet actief. |
|
STEP-BY-STEP-led (ook aangeduid als P.P., stap-voor-stap) |
||
|
Uit |
Alles in orde |
De STEP-BY-STEP-ingang is niet actief. |
|
Brandt |
De STEP-BY-STEP-ingang is geactiveerd |
Normale werking van de besturingseenheid, wanneer een actief apparaat is aangesloten op de STEP-BY-STEP-ingang. |
Verticale leds L1–L4
|
Signaal |
Oplossing |
|---|---|
|
Led 1 |
|
|
Uit |
Geeft tijdens normaal bedrijf aan dat de functie Automatisch sluiten niet is ingeschakeld. |
|
Brandt |
Geeft tijdens normaal bedrijf aan dat de functie Automatisch sluiten is ingeschakeld. |
|
Knippert |
|
|
Led 2 |
|
|
Uit |
Geeft tijdens normaal bedrijf aan dat de functie Sluiten na onderbreking van de fotocellen niet is ingeschakeld. |
|
Brandt |
Geeft tijdens normaal bedrijf aan dat de functie Sluiten na onderbreking van de fotocellen is ingeschakeld. |
|
Knippert |
|
|
Led 3 |
|
|
Uit |
Geeft tijdens normaal bedrijf aan dat de functie Motorkracht niet is ingeschakeld. |
|
Brandt |
Geeft tijdens normaal bedrijf aan dat de functie Motorkracht is ingeschakeld. |
|
Knippert |
|
|
Led 4 |
|
|
Uit |
Geeft tijdens normaal bedrijf aan dat de functie Stand-bymodus niet is ingeschakeld. |
|
Brandt |
Geeft tijdens normaal bedrijf aan dat de functie Stand-bymodus is ingeschakeld. |
|
Knippert |
|

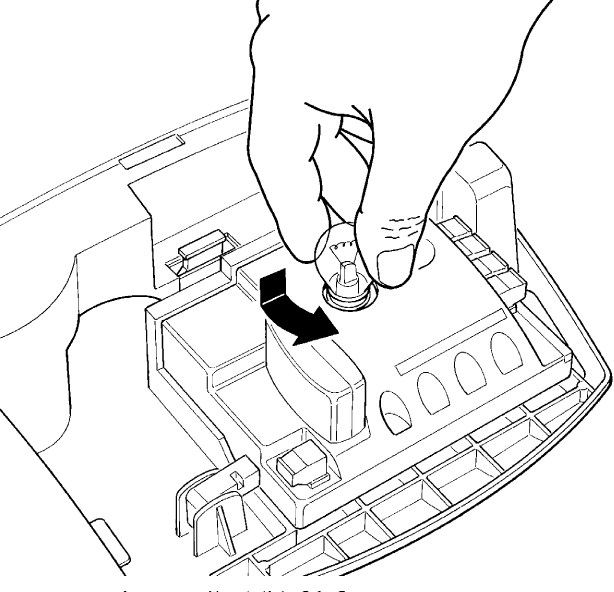

Lamp vervangen op de NICE SNA2-besturingseenheid van de NICE Spinbus SN6021-aandrijving
Koppel de aandrijving los van de stroomvoorziening voordat u de lamp vervangt en volg de onderstaande stappen:
| 1. Druk de witte kap in en draai deze | 2. Druk de oude lamp een beetje in en draai deze een stukje. Plaats vervolgens een nieuwe 12V 21W-lamp met BA15-fitting. |
|---|---|
| |
 |
De besturingseenheid resetten
1. Druk tegelijkertijd op de knoppen en houd ze ingedrukt: de eerste (Open) en de derde (Close) knop.
2. Wanneer alle leds gaan branden, laat u de knoppen los.
3. Wacht totdat de besturingseenheid is gereset.
Technische kenmerken van de NICE SNA2-besturingseenheid van de NICE Spinbus SN6021-aandrijving
| Model | NICE SNA2 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Typeomschrijving | Besturingseenheid voor reductiemotor NICE Spinbus SN6021 voor automatische bediening van garagedeuren in particuliere omgevingen. | ||||||||||
| Noodvoeding | Niet beschikbaar. | ||||||||||
| Verlichting | Lamp 12V 21W, fitting BA15 | ||||||||||
| Uitgang voor zwaailicht |
Afhankelijk van de geprogrammeerde uitgang:
|
||||||||||
| BlueBUS-uitgang | één uitgang voor 2 BlueBUS-apparaten | ||||||||||
| STOP-ingang | voor normaal open, normaal gesloten en apparaten met een constante weerstand van 8,2KΩ | ||||||||||
| STEP-BY-STEP-ingang (P.P., stap-voor-stap) | normaal open (sluiten activeert het commando "Stap-voor-stap") | ||||||||||
| Radio-ontvanger | zonder ontvanger, "SM"-connector voor ontvangers NICE SMXI, NICE OXI enz. | ||||||||||
| Antenne-ingang | 52Ω voor coaxkabel RG-58 (of vergelijkbaar) | ||||||||||
| Programmeerfuncties | 4 functies aan/uit (Programmering van niveau I.) 4 instelbare functies (Programmering van niveau II.) |
||||||||||
| Zelfevaluatiefuncties |
|
||||||||||
| Bedrijfstemperatuur | -20°C tot +50°C | ||||||||||
| Gebruik in zoute, zure en potentieel explosieve omgevingen | nee | ||||||||||
| Beschermingsklasse | IP00 |
Hoe kan ik dit artikel bestellen?
Kies de manier die u het beste uitkomt:
- bestellen via de webshop: gebruik de koopknop om het artikel in uw winkelwagen te plaatsen (u vindt de koopknop hier in de tabel met productvarianten).
- bestellen per e-mail: bestel via [email protected]
