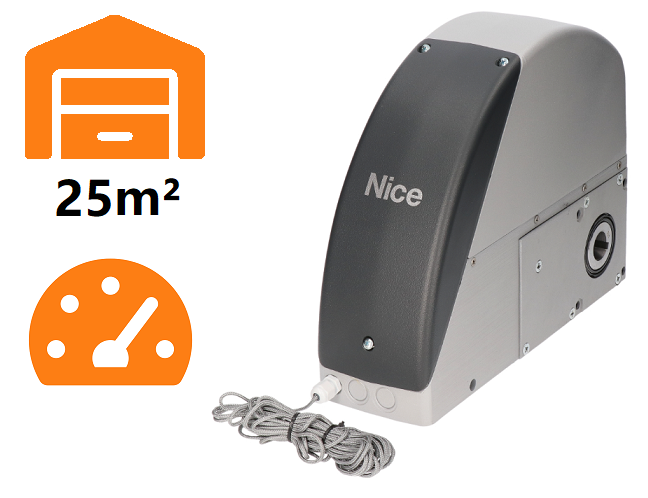

NICE Sumo SU2000V - aandrijving voor sectionaal-/hangschuifpoort tot 25 m², verhoogde snelheid
| Beschikbaarheid van het product: | binnen 3 dagen | We verzenden de goederen doorgaans binnen 3 dagen. |
|---|
binnen 3 dagen
€ 701,40 incl. btw
| Gewicht |
|---|
| 10 kg |
Beschrijving van het product NICE Sumo SU2000V - aandrijving voor sectionaal-/hangschuifpoort tot 25 m², verhoogde snelheid
NICE SUMO SU2000V is een asaandrijving met verhoogde snelheid voor sectionaalgaragedeuren en hangende schuifpoorten, ook met twee tegengesteld bewegende vleugels. Heeft 24 V DC-motor met magnetische encoder, een koppel van 82 Nm en een toerental van 11–23,5 omw./min. De maximale oppervlakte van de sectionaaldeur is 25 m².
De SU2000V bevat geen besturingseenheid. Voor een uitgebalanceerde sectionaaldeur wordt apart de NICE DPRO924, die de motor van stroom voorziet en de accessoires aanstuurt. De 230 V AC-netvoeding wordt op de besturingseenheid aangesloten, niet rechtstreeks op de motor. De aandrijving is onomkeerbaar en wordt handmatig ontgrendeld met een ontgrendelingskabel.
De encoder houdt de positie van de aandrijving bij; de open en gesloten positie moeten worden ingeleerd. De poort moet mechanische aanslagen hebben en correct uitgebalanceerd zijn. De motor compenseert geen beschadigde veren of een stroef lopende poort.
| Snel navigeren | |
|---|---|
| Aandrijving kiezen | Accessoires |
| In de verpakking | Montage |
| Ontgrendeling | Aansluiting |
| Eerste ingebruikname | Instellingen |
| Afstandsbedieningen | Diagnose |
| Reset | Onderhoud |
| Specificaties | Handleiding PDF |
Besturingseenheid en accessoires
De onderstaande aansluiting en instelling gelden voor SU2000V met DPRO924 en incrementele encoder. Gebruik bij een oudere, reeds geïnstalleerde A924 de eigen klemmen en handleiding; de aansluitingen van deze besturingseenheden zijn niet uitwisselbaar.
De onderstaande aansluiting, inleerprocedure en instelling van de DPRO924 gelden voor een uitgebalanceerde sectionaaldeur. Voor een hangende schuifpoort moet afzonderlijk een besturing worden gekozen die voor deze toepassing bedoeld is, en moet de volledige kettingconstructie worden gecontroleerd.
| Wat | Waarom | Type |
|---|---|---|
| Besturingseenheid | Noodzakelijk voor de motor en veiligheidsvoorzieningen; aansluiting. | |
| Fotocellen | Klassieke relaisuitgang NC, aansluiting Phototest. | |
| Waarschuwingslamp | Zelfknipperende 24 V-lamp op OUT1. | |
| Radio en afstandsbediening | SM-aansluiting, kiezen en koppelen. | |
| Back-upbatterij | Noodvoeding voor de DPRO924 na programmering. | |
| Montageoverbrenging | Directe adapter of ketting, afhankelijk van de montage. |
De DPRO924 heeft geen BlueBUS: EPMB is geen rechtstreeks alternatief voor de EPM-relaisfotocellen. De PS124-batterij van de SOON-aandrijvingen is geen back-upvoeding voor de DPRO924.
Wanneer kiest u voor de SUMO SU2000V?
De SU2000V is geschikt wanneer een mechanisch uitgebalanceerde sectionaaldeur sneller moet bewegen, met behoud van het koppel van 82 Nm. De snelheid van de deurvleugel hangt af van de trommels en de overbrenging; het motortoerental is niet de snelheid van de deur in meter per seconde.
| Voorwaarde | Wat dit betekent |
|---|---|
| Oppervlakte tot 25 m² | De maximale oppervlakte van de sectionaaldeur. De fabrikant geeft deze uitvoering aan voor oppervlakken van 10–25 m²; de geschiktheid voor een specifieke deur hangt ook af van de weerstand, de uitbalancering en het benodigde koppel. Dit gegeven bepaalt niet het gewicht of de lengte van een hangende deurvleugel. |
| Koppel 82 Nm | Beoordeel het benodigde koppel op de as van de volledige deur, inclusief de aanloop. |
| Toerental 11–23,5 omw./min | Het toerentalbereik van de motor; de snelheid van de deur hangt af van de trommel en eventuele reductie. |
| Inschakelduur 50% | Een inschakelduur van 50% betekent onderbroken werking met pauzes, geen continu gebruik en ook geen vast aantal cycli per uur. |
| Beschermingsgraad IP44 | Bescherm de motor tegen overstroming en ongeschikte omgevingsomstandigheden; de afzonderlijke DPRO924 heeft beschermingsgraad IP55 wanneer de behuizing correct gesloten is. |
Aandrijving SU2000V
| SUMO SU2000V |
|---|
NICE SU2000V Sectionaaldeur tot 25 m². 82 Nm. 11–23,5 omw./min. Hogere snelheid. |
Bij deze uitvoeringen betekent een hogere snelheid een lager beschikbaar koppel. Alle drie zijn afzonderlijke 24 V DC-motoren zonder besturingseenheid; voor een sectionaaldeur wordt NICE DPRO924. Vergelijk het benodigde koppel op de as, niet alleen het oppervlak of het toerental.
Inhoud van de verpakking SUMO SU2000V
Losse motor met encoder, bevestigingsbeugel, spie, montagemateriaal en kabelontgrendeling met bedieningselement. DPRO924, radio, fotocellen en kettingoverbrenging zijn niet standaard inbegrepen bij de motor.
Montage van de aandrijving
Montage, elektrische aansluiting en tests moeten worden uitgevoerd door een vakbekwame technicus. Koppel vóór werkzaamheden zowel de netvoeding als de back-upaccu los. De deur moet mechanisch veilig en correct uitgebalanceerd zijn, met goed werkende veren, geleidingen en aanslagen. De aandrijving herstelt geen deur die zwaar loopt.
Directe montage op de as
De aandrijving NICE SUMO SU2000V wordt rechtstreeks op de as van de sectionaaldeur gemonteerd Ø 25,4 mm. Voor assen van Ø 31,75 / 35 / 40 mm is er de NICE CRA9. De bevestigingsbeugel is inbegrepen; kies de muurankers op basis van de ondergrond. De opening in de motor met een diameter van Ø 25,5 mm betekent niet dat een andere asdiameter wordt aanbevolen.
- Verwijder de kap, bereid de kabeldoorvoeren voor en houd tijdens de montage de ontgrendelingshendel vast; zet deze volgens de afbeelding vast in de montagepositie.
- Schuif de motor op de as zodat de groeven uitgelijnd zijn. Plaats de spie en borg deze met een geschikte kraag tegen verschuiven.
- Schroef de beugel aan de aandrijving en veranker deze aan de muur, zodat de aandrijving evenwijdig aan de muur blijft.
- Maak de montagevergrendeling van de ontgrendelingshendel los, zet de hendel terug in de bedrijfsstand en controleer de kap en de ontgrendeling.
Gebruik bij een stalen constructie M8-bouten van klasse 6.8 of A2-50. De verankering in een andere ondergrond moet een trekkracht van 1 000 Nveilig kunnen weerstaan; de installateur bepaalt het type anker op basis van de constructie.

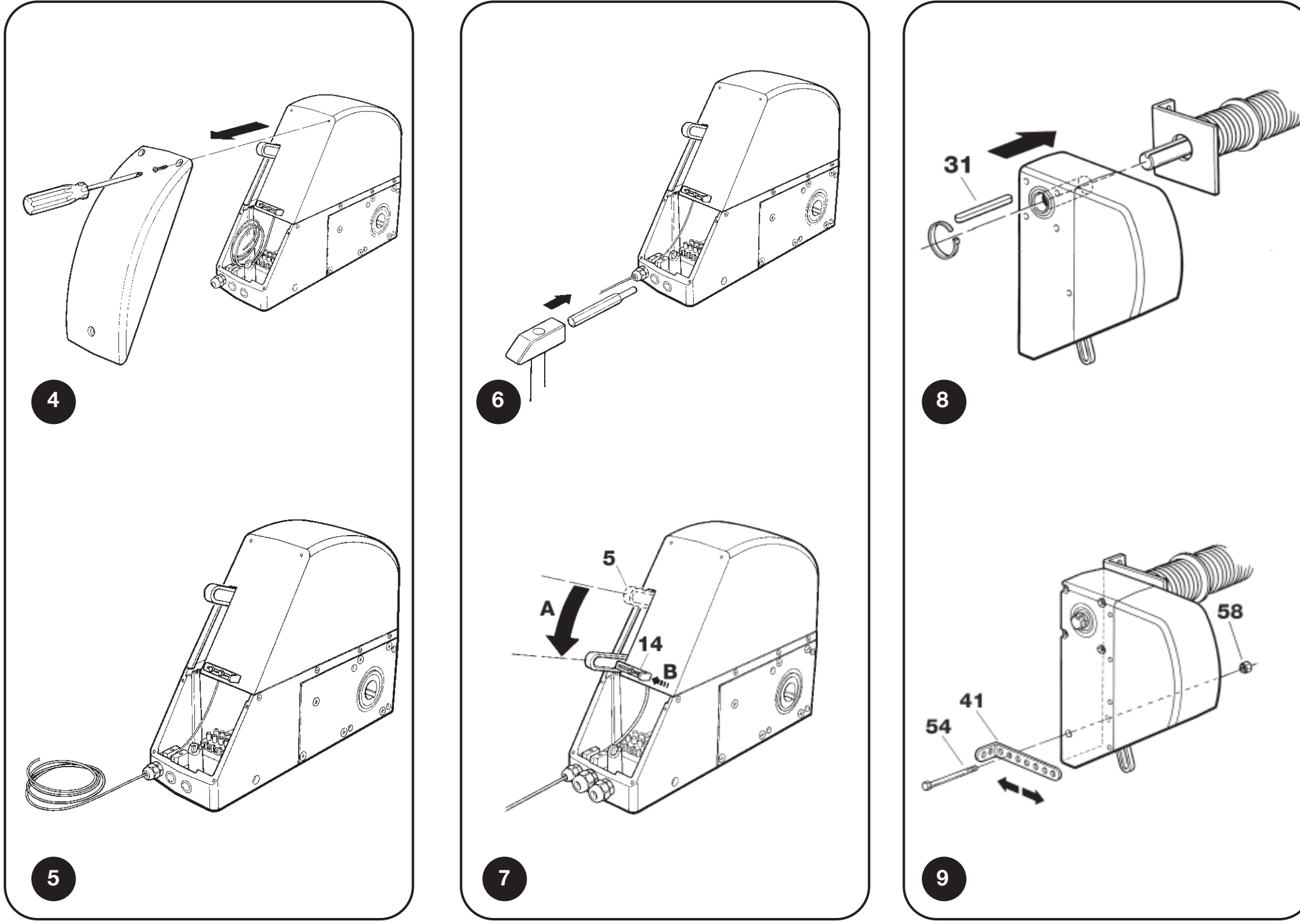

SUMO: kabeldoorvoeren, montagepositie van de ontgrendelingshendel, spie en beugel
Montage naast de as met kettingoverbrenging
Als er onvoldoende ruimte is voor directe montage, wordt een as met een 18-tands kettingwiel gebruikt NICE CRA1 in de aandrijving en een kettingwiel op de deuras. De overbrenging wordt verbonden met een ketting van 1/2″ × 5/16″ NICE CRA3 (1 m) of NICE CRA4 (5 m), met verbindingsschakel NICE CRA2. Voor montage van de aandrijving buiten de aslijn worden de beugels NICE CRA8.
| Overbrenging | Onderdelen en resultaat |
|---|---|
| 1 : 1 | NICE CRA1 + NICE CRA7 (18 / 18 tanden). Geen toerentalreductie. |
| 1 : 2 | NICE CRA1 + NICE CRA6 (18 / 36 tanden). De deuras draait langzamer; het overgedragen koppel en de constructie van de deur moeten worden beoordeeld. |
De kettingwielen moeten in hetzelfde vlak liggen, de ketting moet correct gespannen zijn en beschermd zijn tegen het vastgrijpen van handen of kleding. Een wijziging van de overbrengingsverhouding verandert niet automatisch het toegestane deuroppervlak. Afmetingen, balans, hefhoogte en de volledige samenstelling moeten in samenhang worden beoordeeld.
Plaats de ketting minstens 2,4 m boven de vloer en buiten bereik; als dat niet mogelijk is, gebruik dan een beschermkap. De as waarop het kettingwiel is gemonteerd, mag bij een belasting van 4 000 N maximaal 2 mm doorbuigen.

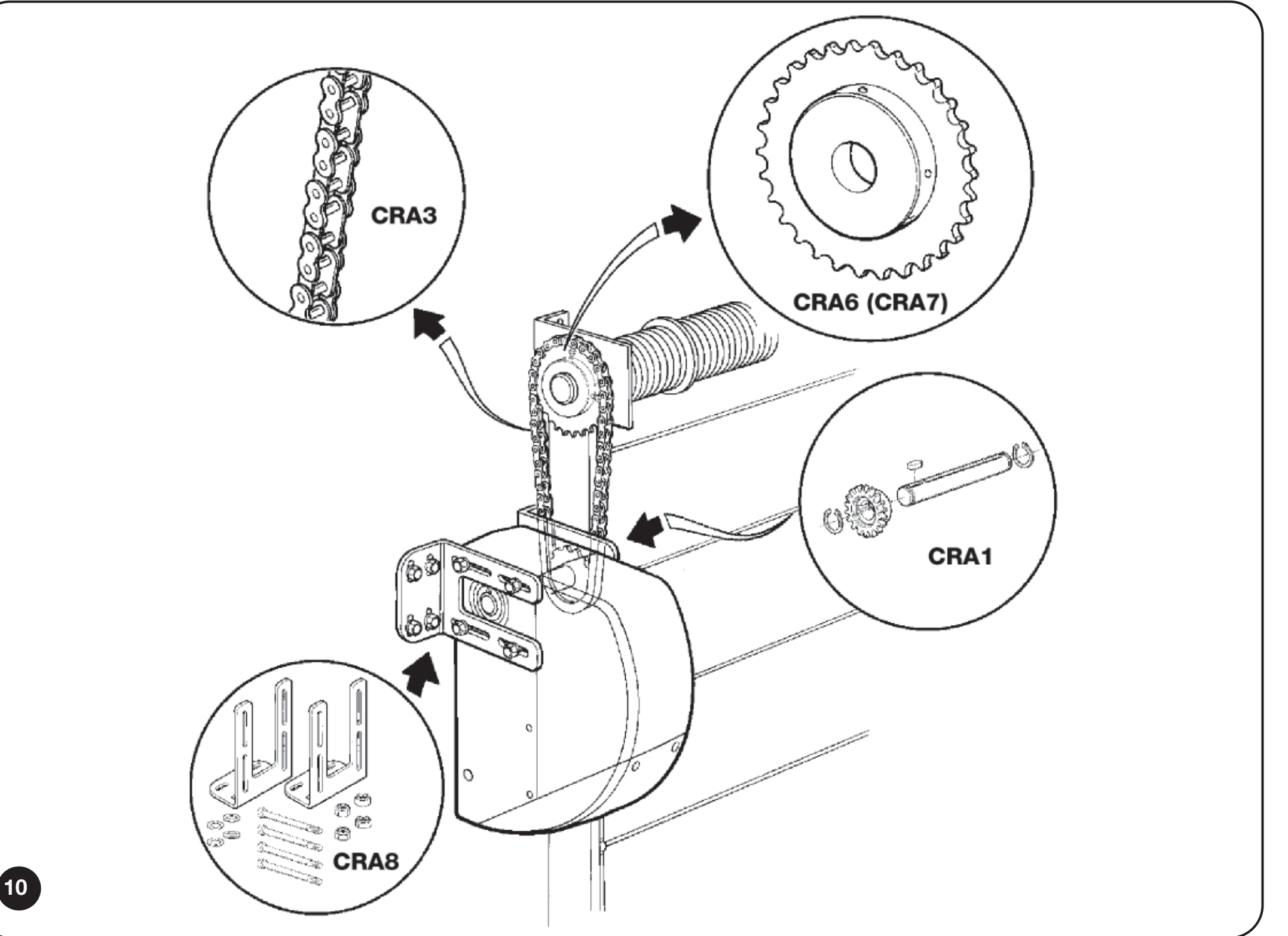

SUMO: verticale kettingoverbrenging CRA1, CRA6 of CRA7 en beugels CRA8
Kettingoplossing voor een hangschuifdeur
Bij een hangdeur bestaat de kettingloop uit een as met kettingwiel NICE CRA1, een spanner met keerwiel NICE CRA5, een ketting NICE CRA4 en verbindingsschakels NICE CRA2. Het deurblad wordt, afhankelijk van de schuifrichting, aan de bovenste of onderste kettingtak bevestigd. Bij twee tegengesteld bewegende deurbladen wordt het ene aan de bovenste en het andere aan de onderste kettingtak bevestigd.
Dit is een kettingsamenstelling die op maat wordt ontworpen. De maximale oppervlakte voor een sectionaaldeur bepaalt niet het toegestane gewicht of de lengte van een hangend deurblad. De installateur moet de schuifweerstand, krachtoverbrenging, het traject, de mechanische aanslagen en de bescherming van knelpunten controleren.

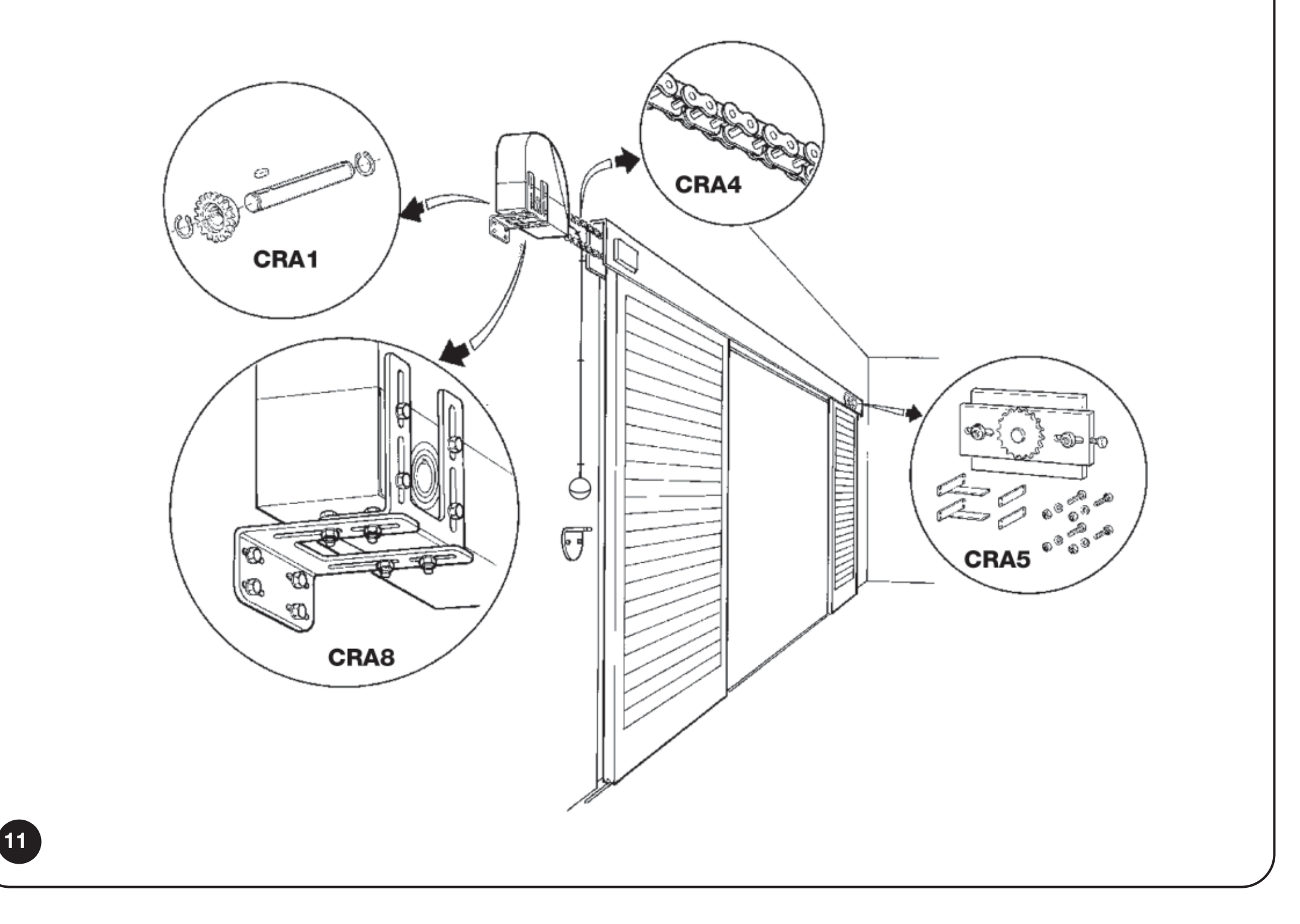

SUMO: montage van de horizontale kettingloop van een hangdeur
Handmatige ontgrendeling en terugkeer naar motoraandrijving
De SU2000V is voorzien van een nylon koord met bedieningselement voor ontgrendeling vanaf vloerniveau; de lengte van het koord mag maximaal 6,5 m. Ontgrendel alleen een stilstaande en uitgebalanceerde deur.
- Trek de bediening omlaag naar stand 1 zoals afgebeeld.
- Verplaats de deur voorzichtig met de hand.
- Zet vóór elektrische bediening het ontgrendelingsmechanisme terug in de oorspronkelijke vergrendelde stand en controleer de koppeling van de overbrenging.

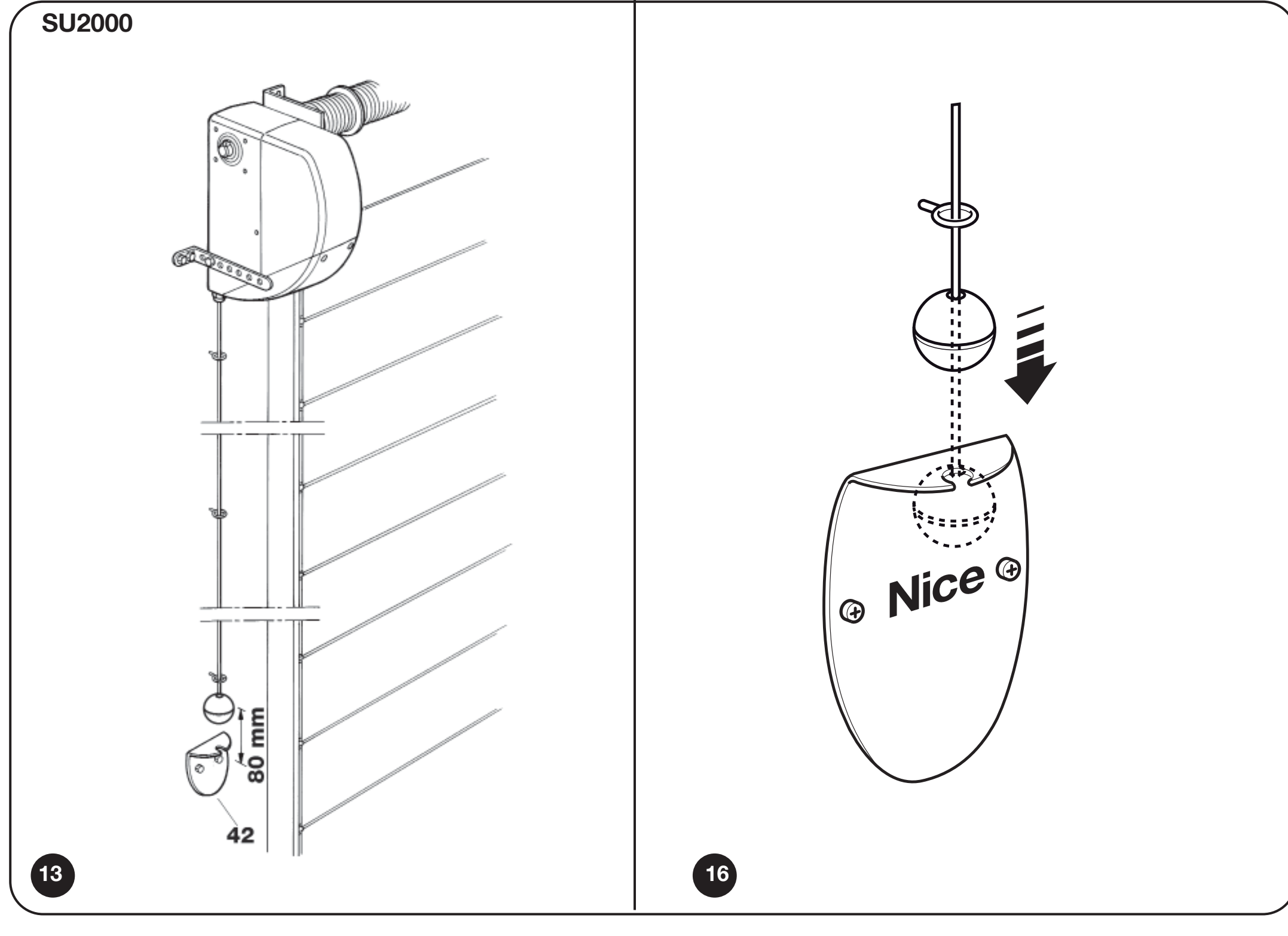

SUMO SU2000V: ontgrendeling met koord vanaf vloerniveau, stand 1 voor handmatige bediening
Externe ontgrendeling wordt afzonderlijk uitgevoerd: NICE KA1 (staalkabel van 6 m) en NICE KIO of NICE KIOMINI. Dit is geen vervanging voor de verplichte correcte montage van de meegeleverde ontgrendeling; de geleiding en mechanische aansluiting moeten door de installateur op de aandrijving worden afgestemd.
Bij een SUMO met DPRO924 moet na handmatig verplaatsen de positiesynchronisatie worden hersteld. Als de besturing tijdens het ontgrendelen ingeschakeld was, registreert deze de ontgrendeling. Herstel vindt plaats door de poort naar de opgeslagen volledig gesloten positie te laten lopen; totdat de synchronisatie is hersteld, moet de poort met ingedrukt commando worden geopend. Houd de poort daarbij in de gaten en omzeil de veiligheidsvoorzieningen niet.
Aansluiting van SU2000V met DPRO924
Koppel vóór werkzaamheden zowel de netvoeding als de PS224 los. De motorkabel en de encoderkabel zijn afzonderlijke circuits. De DPRO924 bestuurt één SU2000V-motor op een uitgebalanceerde sectionaalpoort.

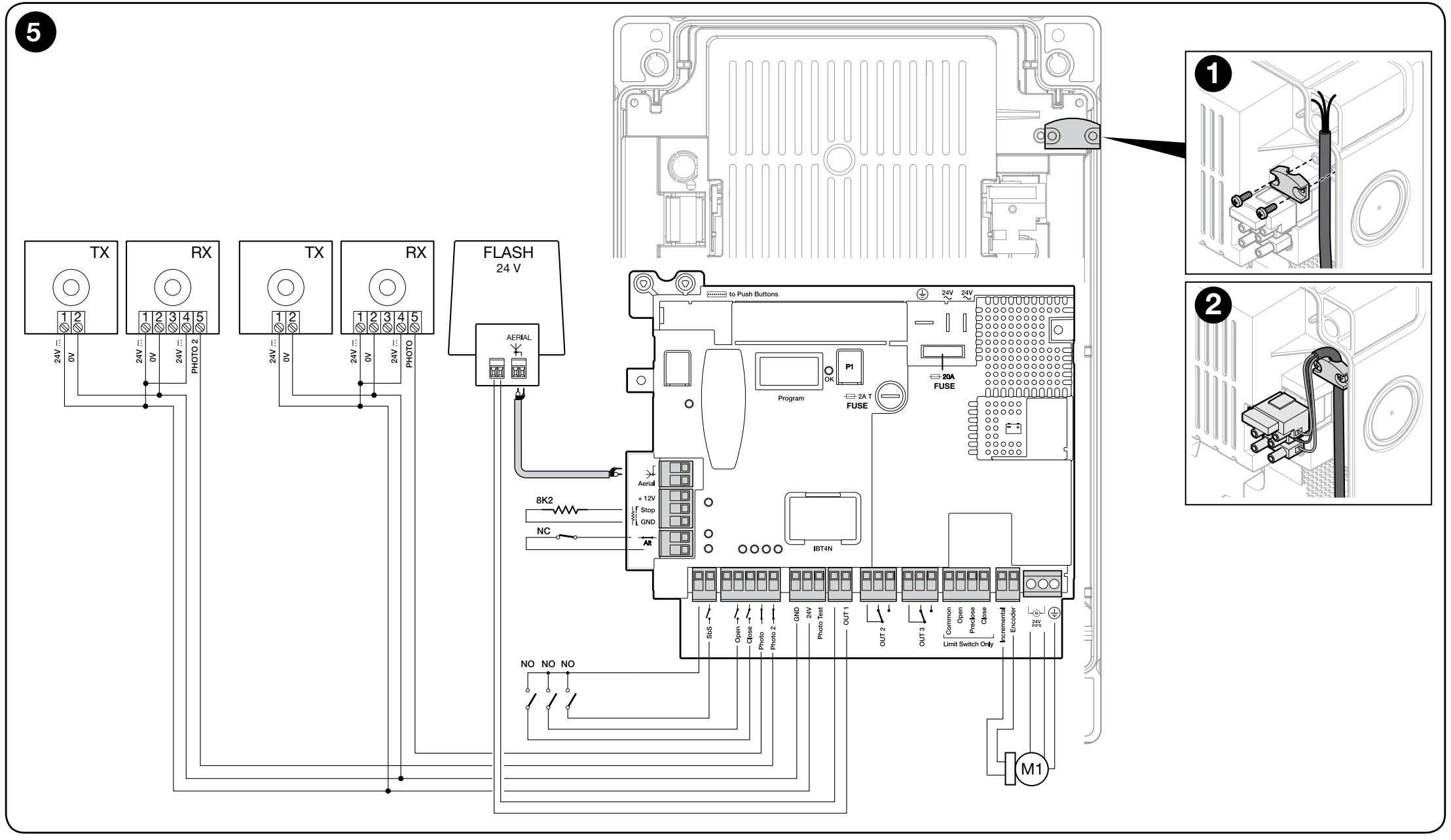

DPRO924: motor, incrementele encoder, bedieningscommando's, relaisfotocellen, zwaailamp en veiligheidscircuit
Bekabeling en kabellengtes
| Bekabeling | Kabel / maximum |
|---|---|
| Netvoeding naar DPRO924 | 3 × 1,5 mm² / 30 m. Bij een langere kabel 3 × 2,5 mm² gebruiken en de automatisering op de beschermingsaarde aansluiten. |
| Motor | 3 × 2,5 mm² / maximaal 10 m; motordraden volgens de motorklemmen, beschermingsleiding volgens het bedradingsschema van de betreffende opstelling. |
| Incrementele encoder | 2 × 1 mm² / maximaal 10 m; gescheiden van de voedingskabels. |
| Zwaailamp | 2 × 0,5 mm² / 20 m. |
| Fotocellen | 4 × 0,5 mm² / 20 m; de afzonderlijke aansluitingen volgens het gekozen schema. |
| Bedieningsschakelaar | 2 × 0,25 mm² / 20 m of 4 × 0,5 mm². |
| Antenne | RG58 / maximaal 10 m, aanbevolen tot 5 m. |
Klemmen en polariteit van de accessoires
| DPRO924-klem | Functie / aansluiting |
|---|---|
| MOTOR 1 / 2 / 3 | 1 en 2 – 24 V DC-uitgang voor de motor; 3 – beschermingsaarde. De polariteit van de motoruitgang verandert met de bewegingsrichting. Sluit geen netspanning van 230 V aan op de motorklemmen. |
| Incrementele encoder | Twee signaaldraden van de encoder; zonder polariteit. Geen hulpvoeding. |
| GND (1) / 24 V (2) | 1 GND = min (−), 2 24 V = plus (+); 24 V DC −30 % / +50 %, maximaal 200 mA voor alle accessoires samen. |
| Phototest (3) | Geteste positieve voeding voor TX: 3 = plus (+), GND 1 = min (−); 24 V DC, max. 200 mA op de Phototest-uitgang. |
| Common / COM SBY | Gemeenschappelijke positieve pool voor de bedieningscommando's, 24 V DC. Common voor SbS blijft actief; COM SBY voor Open/Close/Photo/Photo2 wordt uitgeschakeld bij Total Stand-by. Dit is geen GND. |
| SbS / Open / Close | Potentiaalvrije NO-contacten: SbS ten opzichte van Common, Open en Close ten opzichte van COM SBY. De contacten zelf hebben geen polariteit. |
| Photo / Photo2 | Potentiaalvrij NC-contact van de fotocel; de aansluiting van de gemeenschappelijke pool is afhankelijk van Phototest of Stand-by. |
| STOP Safety Edge | Weerstandsgevoelige veiligheidslijst van 8,2 kΩ of optische OSE-lijst. OSE: +12 V = plus, GND = min, SIG = signaal. |
| ALT | NC-veiligheidscircuit. Een geopend contact blokkeert de werking. |
| OUT1 / OUT2 / OUT3 | OUT1 – 24 V-zwaailamp tot 25 W met afzonderlijke knipperfunctie; OUT2/3 – potentiaalvrije relaiscontacten voor een ohmse belasting tot 3 A. Ken geen fictieve +/−-polariteit toe aan het OUT2/3-contact. |
| LIGHT op de afdekplaat | 1 = min (−), 2 = plus (+), 24 V DC, maximaal 5 W; kabel tot 2 m. De uitgang is niet beveiligd tegen kortsluiting. |
Aansluitklemmen direct in de SU2000V
SU2000V: 1/2 zijn de motor, 3/4 de encoder. Sluit 1/2 aan op de motoruitgang van de DPRO924 en 3/4 op de ingang Incremental encoder. Aanduiding Klem 3 op de motor is geen PE. Volgens het SU2000V-schema moet de derde ader van de drieaderige motorkabel aan de motorzijde veilig worden geïsoleerd. De beschermingsaarde van de netvoeding van de DPRO924 blijft verplicht.

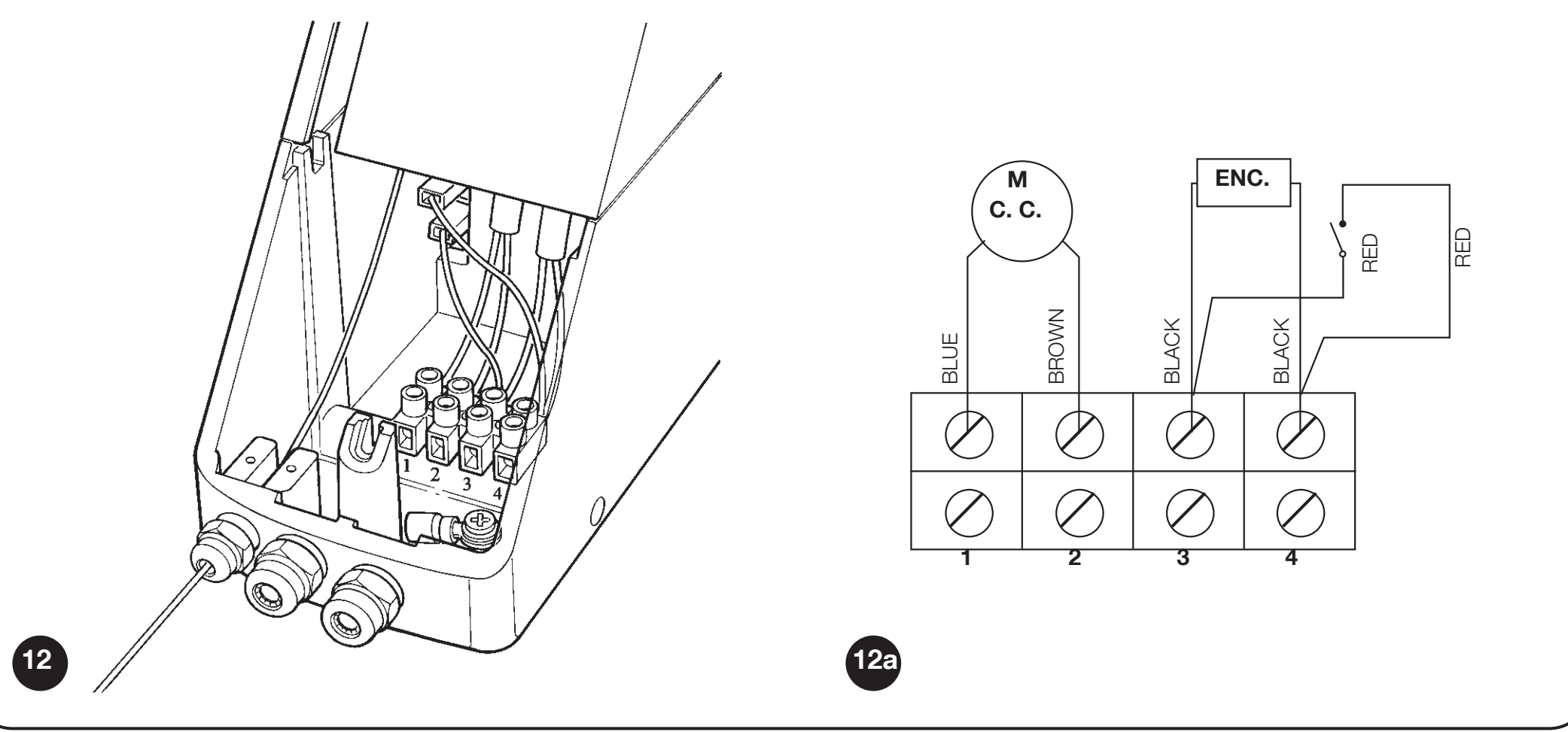

SUMO SU2000V: motorklemmen 1/2 en encoderklemmen 3/4; derde ader van de motorkabel veilig geïsoleerd
EPM-fotocellen met Phototest
DPRO924 gebruikt NICE EPM met een klassieke relaisuitgang. Sluit voor de veiligheidsfunctie op de EPM 4 COM en 5 NC aan; contact 3 NO is geen geschikt veiligheidscontact.
| Apparaat | Voeding en contact |
|---|---|
| TX EPM | 1 = plus (+), 2 = min (−). In de Phototest-modus: TX 1 → Phototest (3) DPRO924, TX 2 → GND (1) DPRO924. |
| RX EPM | 1 = plus (+), 2 = min (−). RX 1 → 24 V (2) DPRO924, RX 2 → GND (1). RX 4 COM → 24 V (2), RX 5 NC → Photo of Photo2. Contact 4/5 is potentiaalvrij; gebruik contact 3 NO niet. |
| Twee paren | Wijs elk paar aan de juiste ingang toe. Verplaats ze of gebruik geschikte optische afschermingen als ze elkaar storen. Voor EPM-synchronisatie via SYNC is AC-voeding vereist; gebruik deze functie niet zonder meer op de DC-uitgang van de besturing. |

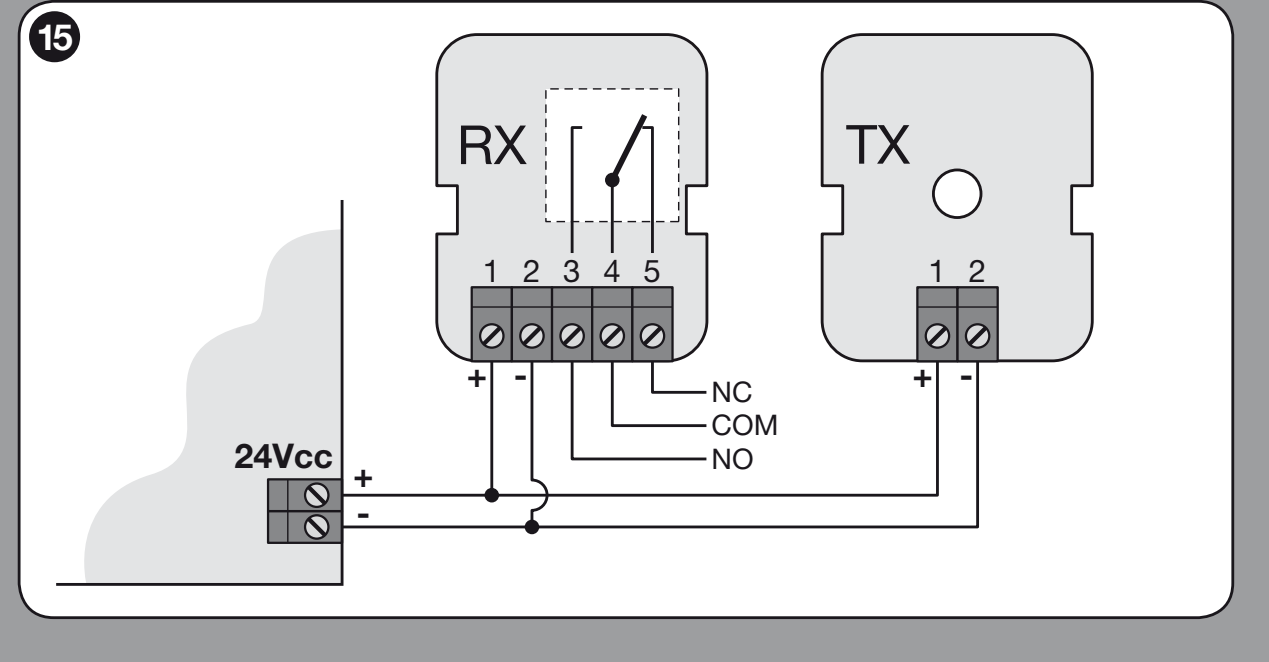

EPM: voeding TX/RX 1 (+), 2 (−), relaiscontacten 4 COM en 5 NC

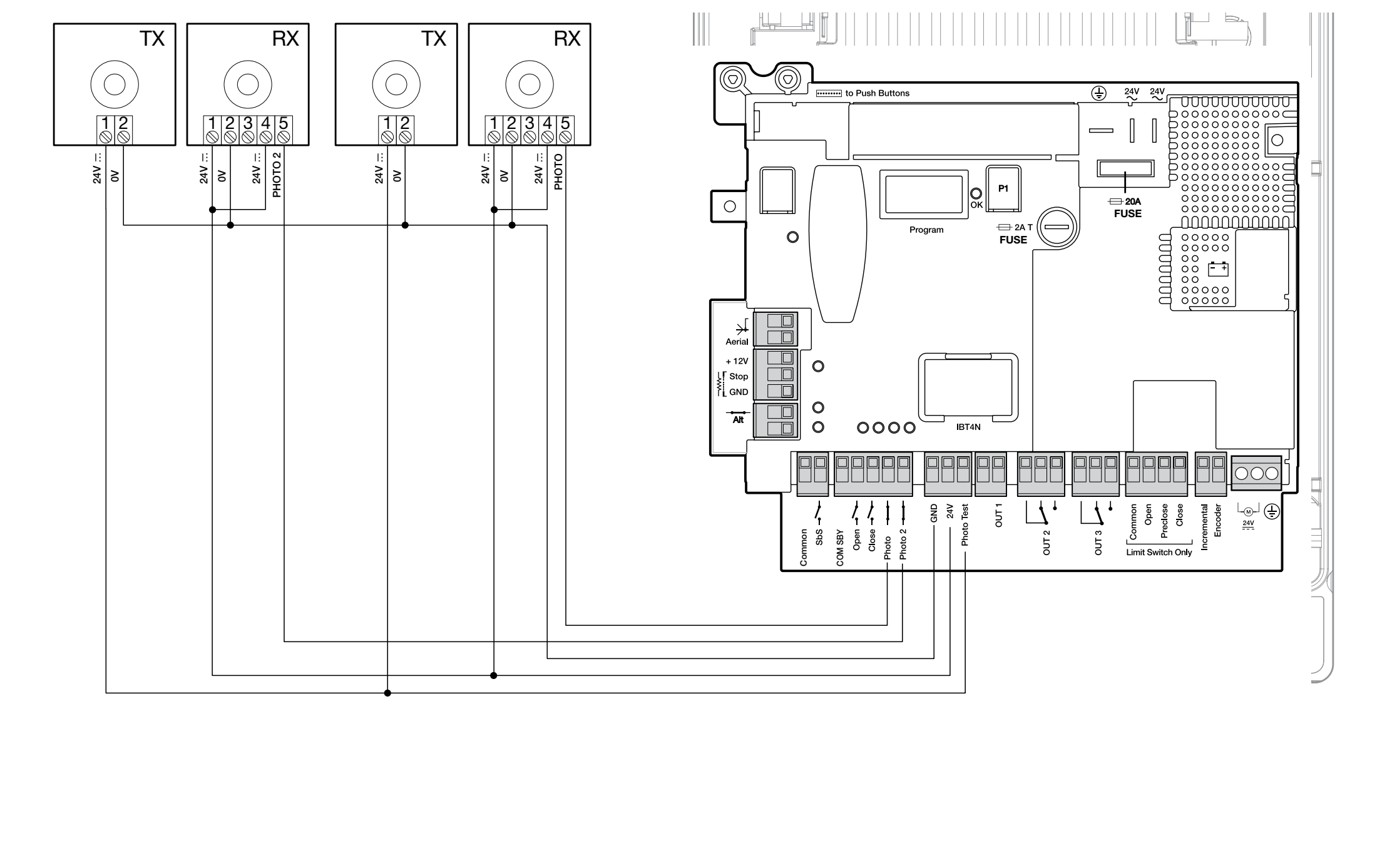

DPRO924: RX op GND/24 V en TX op GND/Phototest
Phototest controleert de fotocellen vóór de beweging. Leer na het aansluiten de veiligheidsvoorzieningen in. Ongebruikte Photo of Photo2 wordt in dit schema met Phototest verbonden; dit vervangt niet de vereiste poortbeveiliging.
Alternatief: Total Stand-by
Total Stand-by wordt ingeschakeld via Oview; na de ingestelde tijd, standaard 1 min, verlaagt dit het verbruik door de accessoires uit te schakelen. TX 1 (+), RX 1 (+) en RX 4 COM → COM SBY; TX 2 (−) en RX 2 (−) → GND (1); RX 5 NC → Photo of Photo2. In deze aansluiting wordt geen Phototest uitgevoerd. Ongebruikte Photo/Photo2 wordt met COM SBY verbonden. Combineer de twee schema's niet.

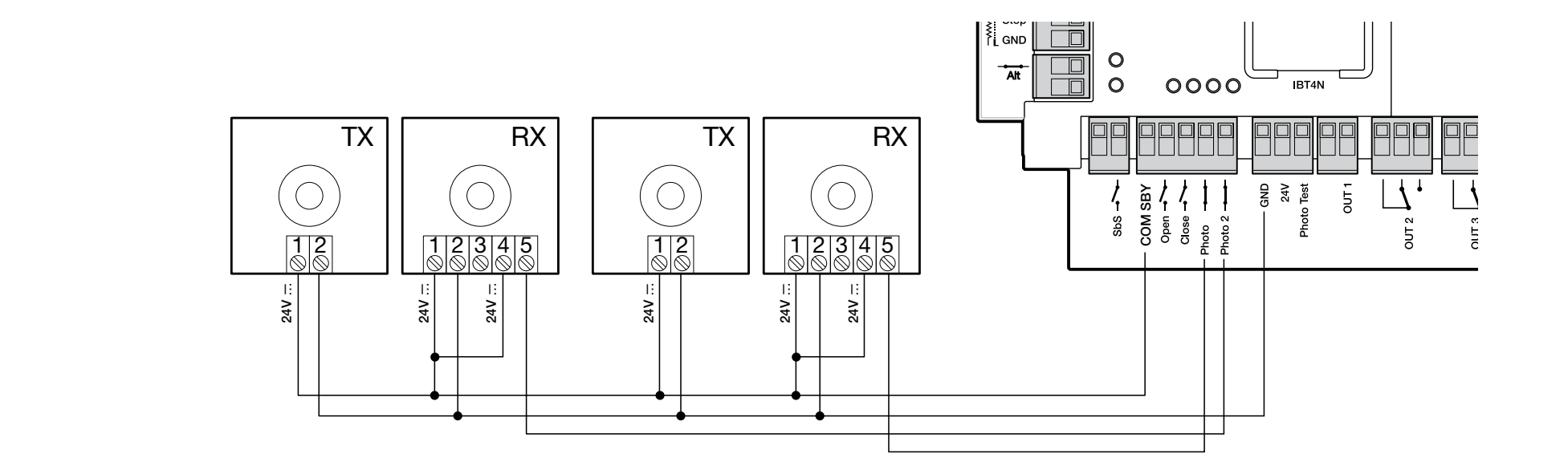

DPRO924: afzonderlijk alternatief voor de voeding van fotocellen bij Total Stand-by
Veiligheidslijst en veiligheidscircuit

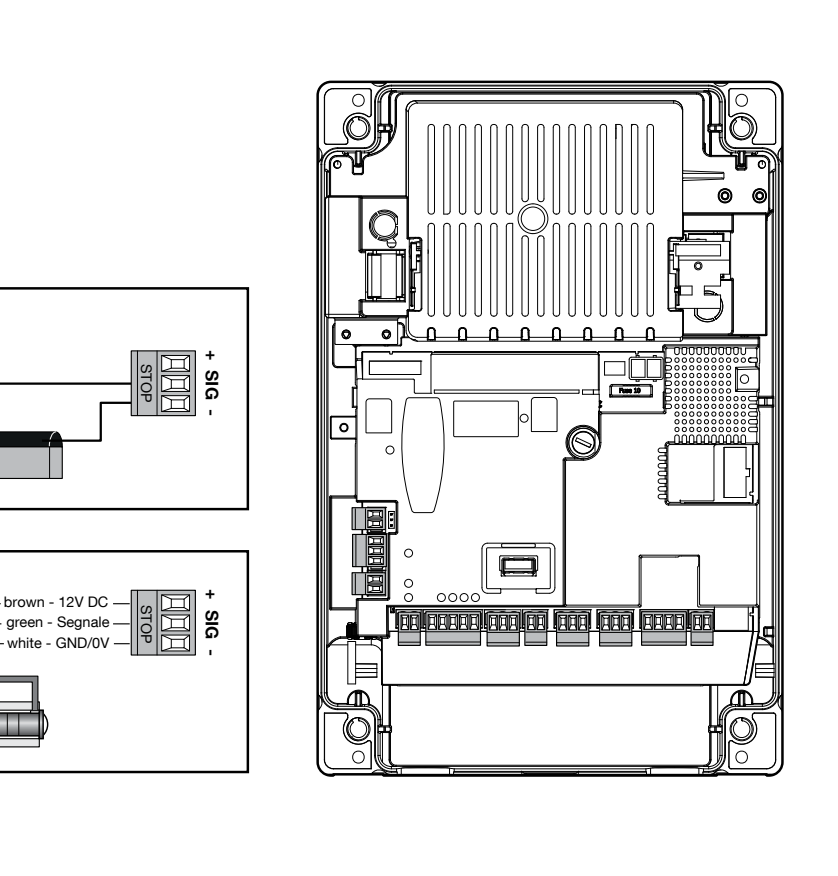

DPRO924: weerstandsveiligheidslijst SIG/GND en optische OSE +12 V/SIG/GND
Bij halfautomatische en automatische werking van een sectionaalpoort is een actieve veiligheidslijst vereist. Voor automatische werking zijn ook fotocellen nodig. In de dodemansbediening moet de bediener de volledige poort rechtstreeks kunnen zien; de toegang tot de bediening moet worden beperkt afhankelijk van de montagelocatie.
De weerstandsveiligheidslijst van 8,2 kΩ wordt aangesloten tussen SIG en GND, zonder polariteit. Optische OSE volgens de markering: bruine draad op +12 V, groene op SIG, witte op GND. Bij een ander kleurensysteem zijn de markeringen van de fabrikant van de veiligheidslijst doorslaggevend. Bij deze weerstandsinterface worden NC-contacten in serie aangesloten met de afsluitende weerstand van 8,2 kΩ; NO-contacten worden parallel aan de weerstand aangesloten. De aansluiting moet overeenkomen met het veiligheidsontwerp. Voer na de wijziging de inleerprocedure opnieuw uit. De weerstand mag niet worden gebruikt om de vereiste beveiliging buiten werking te stellen.
Waarschuwingslamp en statuslampje
Op OUT1 is bedoeld voor NICE ELDC met ingebouwde knipperfunctie, 24 V, maximaal 25 W. OUT1 is geen hulpvoedingsaansluiting GND/24 V; leid de polariteit niet af van andere connectoren. Voor het voedingspaar van de ELDC zelf is in het schema geen +/− voorgeschreven. Sluit de antenne aan op de radio volgens de aansluiting ervan.
Het statuslampje op de dekselprint is afzonderlijk: LIGHT 1 (−), 2 (+), 24 V DC / 5 W. Bij een open veiligheidskring gaat het uit; bij normaal bedrijf knippert het 0,5 s AAN / 0,5 s UIT en bij een storing volgt het de OK-signalering. De kabel mag maximaal 2 m lang zijn en de uitgang is niet beveiligd tegen kortsluiting.

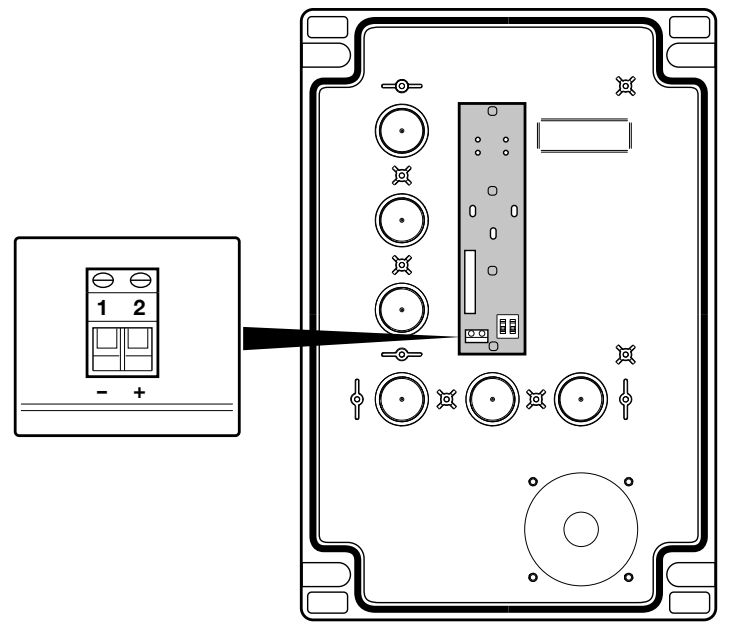

DPRO924: LIGHT 1 (−), 2 (+) op de bedieningsknoppenprint van de deksel
Noodvoeding en service-interface
NICE PS224 wordt pas na voltooiing van de montage en programmering aangesloten op de daarvoor bestemde batterijaansluiting van de DPRO924. Het aantal bewegingen bij stroomuitval ligt niet vast en is afhankelijk van de poort en de accu. Oview wordt aangesloten via NICE IBT4N en maakt het mogelijk om de kracht, gevoeligheid en vertragingspunten in te stellen en diagnoses uit te voeren. Kies accessoires voor de DPRO924, niet voor de oude A924.
Eerste ingebruikname van DPRO924 met SUMO

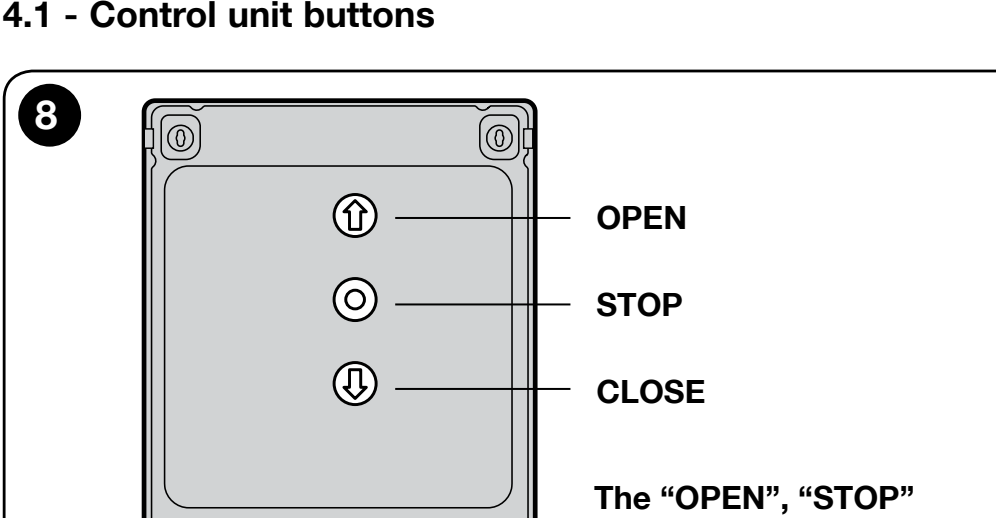

DPRO924: knoppen OPEN, STOP en CLOSE op de kastdeksel
Op de dekselprint moeten de schakelaars die de knoppen OPEN en CLOSE inschakelen op ON staan; STOP is altijd actief. Vóór het inleren moet de poort ongeveer 50 cm boven de vloer staan, zodat de bewegingsrichting veilig kan worden gecontroleerd. Het groene OK-lampje knippert ongeveer één keer per seconde; ALT/Photo/Photo2 moeten overeenkomen met de aansluiting.
1. Veiligheidsvoorzieningen inleren
Er moet ten minste één veiligheidsvoorziening zijn aangesloten. Leer de voorzieningen en posities direct na elkaar in, zonder onderbreking.
- Zet A1 op ON; A2/A3/A4 op OFF.
- Houd STOP ongeveer 3 s ingedrukt tot het OK-lampje continu rood brandt; laat de knop los.
- Zet na afloop de schakelaars op OFF en ga direct verder met het inleren van de incrementele encoder.
2. Posities met incrementele encoder
Als u geen eigen positie voor gedeeltelijk openen opslaat, is de standaardpositie 1/4 van de slag. Deze kan tijdens het inleren of via Oview.
- Stel in: B2 OFF, B3 OFF; A1 ON, A2/A3/A4 OFF.
- Houd STOP ongeveer 3 s ingedrukt tot het lampje continu rood brandt en laat de knop dan los.
- Gebruik OPEN om de poort naar de gewenste openingspositie te verplaatsen vóór de mechanische eindaanslag. Bevestig met STOP gedurende 3 s: één rode flits.
- Gebruik CLOSE om de poort volledig te sluiten. Bevestig met STOP gedurende 3 s: twee rode flitsen.
- Als u een eigen positie voor gedeeltelijk openen wilt instellen, verplaats de poort dan met OPEN naar die positie en bevestig met STOP gedurende 3 s: drie rode flitsen. Ga anders verder.
- Zet A1 op OFF; kies A3/A4 volgens de bedrijfsmodus en bevestig met P1 gedurende ten minste 2 s.
Als OPEN de poort sluit, stop dan, koppel de netvoeding en de accu los, verwissel de motordraden op uitgang 1/2 onderling en start het inleren opnieuw. Verwissel de draden van de encoder niet om de bewegingsrichting te wijzigen.
3. Kracht inleren
Voer na het inleren van de posities volledige open- en sluitbewegingen uit zonder onderbreking, totdat de besturing tijdens de beweging stopt met afwisselend rood/groen knipperen van OK. Een onderbroken beweging wordt niet meegeteld. Tijdens het inleren gebruikt de besturing maximale kracht: houd de ruimte onder toezicht. Herhaal het inleren na wijziging van de snelheid, vertragingspunten of gevoeligheid. Voer na afloop veiligheidstests uit.
De besturing berekent eerst de vertragingspunten RA/RB; deze kunnen worden aangepast via Oview. Herhaal het inleren van de kracht na wijziging van de vertragingspunten.
Bedrijfsmodi van de DPRO924 instellen

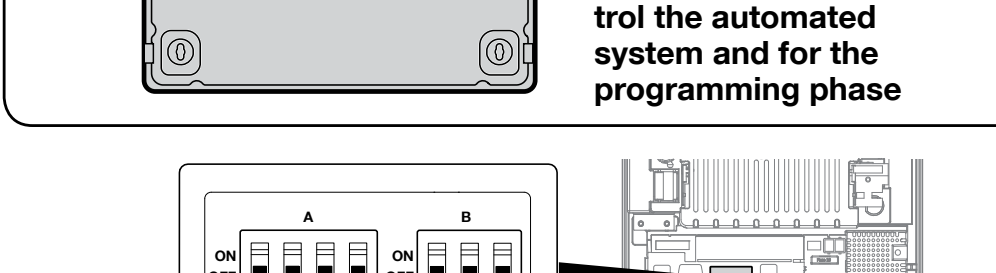

DPRO924: DIP-schakelaarsgroep A (1–4) en DIP-schakelaarsgroep B (1–3)
Schakelaars A en B bevinden zich op de hoofdprint. Na wijziging kan OK afwisselend rood/groen knipperen en kan de besturing opdrachten weigeren: bevestig de juiste configuratie met P1 gedurende 2 s, of leer de veiligheidsvoorzieningen opnieuw in. Als deze functies worden ingesteld via Oview, moeten de betreffende DIP-schakelaars op OFF staan.
DIP A – bedrijfsmodus
| Instelling | Betekenis |
|---|---|
| A1 OFF, A2 OFF, A3 OFF, A4 OFF | Dodemansbediening: de poort beweegt alleen zolang de opdrachtknop ingedrukt wordt gehouden. |
| A1 ON, A3/A4 OFF | Veiligheidsvoorzieningen en posities inleren. Stel voor SU2000V ook A2 in op OFF. |
| A1 OFF, A2 OFF, A3 OFF, A4 ON | Industriële modus: halfautomatisch openen, sluiten met ingedrukte opdrachtknop. |
| A1 OFF, A2 OFF, A3 ON, A4 OFF | Halfautomatische werking nadat de posities zijn ingeleerd. |
| A1 OFF, A2 OFF, A3 ON, A4 ON | Automatisch sluiten met opgeslagen pauzetijd. |
| A2 ON | Omkering van de absolute encoder; niet gebruiken voor de incrementele encoder SU2000V. |
DIP B – gevoeligheid, snelheid en motor
| Schakelaar | Status en betekenis |
|---|---|
| B1 – gevoeligheid | OFF = uit, ON = aan. ON verlaagt de kracht bij een botsing met een obstakel; leer na wijziging de krachten opnieuw in en voer een meting uit. |
| B2 – snelheidsinstelling | OFF = normale werking; ON = snelheidsinstelling, OK knippert snel oranje. |
| B3 – motortype | OFF voor SU2000V met encoder. ON is voor een motor met elektromechanische eindschakelaars. |
Automatisch sluiten – pauzetijd
- Stel na het inleren van de posities A3/A4 in op ON en A1/A2 op OFF.
- Houd P1 minstens 2 s ingedrukt.
- Geef het OPEN-commando en wacht tot de poort volledig geopend is.
- Wacht vanaf dat moment de gewenste pauzetijd en geef dan het CLOSE-commando. De tijd wordt opgeslagen.
Om de pauzetijd te wijzigen, zet u A4 op OFF en bevestigt u dit door P1 2 s ingedrukt te houden; daarmee wordt de oorspronkelijke pauzetijd gewist. Zet daarna A4 op ON, bevestig door P1 2 s ingedrukt te houden en herhaal het openen, wachten en sluiten.
Bewegings- en vertragingssnelheid
De snelheid wordt afzonderlijk ingesteld voor openen, vertraagd openen, sluiten en vertraagd sluiten. U kunt Oview of de knoppen op de besturingsprintplaat gebruiken:
- Zet B2 op ON; OK knippert snel oranje.
- Houd P1 ingedrukt en geef OPEN of CLOSE, afhankelijk van de richting die u wilt wijzigen.
- Terwijl u P1 ingedrukt houdt, wijzigt u het huidige bewegingssegment: OPEN verhoogt de snelheid met 5% per druk; CLOSE verlaagt deze met 5%.. Groen OK duidt een normaal bewegingssegment aan, rood een vertragingssegment.
- Laat P1 los; houd de knop opnieuw ingedrukt om het volgende bewegingstraject in te stellen.
- Zet B2 terug op OFF, voltooi het inleren van de krachten en voer de tests uit.
Wanneer P1 ingedrukt wordt gehouden, is de stroomcontrole uitgeschakeld. Deze instelling is bedoeld voor een installateur die de poort in het oog houdt; gebruik ze niet om de kracht bij een obstakel te testen.
Afstandsbediening en antenne
Bij een ondersteunde ontvanger in uitgebreide modus 2 dient commando 13 om de automatisering elektronisch te ontgrendelen. Hiermee wordt de elektronische vergrendeling van de automatisering opgeheven; de aandrijving wordt hierdoor niet mechanisch ontgrendeld. Wijs de knop toe volgens de handleiding van de betreffende ontvanger.
De radio-ontvanger wordt in de SM aansluiting geplaatst wanneer de netvoeding en accu zijn losgekoppeld. Verwar de uitrusting van een afzonderlijke aandrijving niet met die van een complete set: kies de ontvanger en zenders op basis van de daadwerkelijk geleverde configuratie.
NICE OXIBD ondersteunt eenrichtings- en bidirectionele zenders; een geschikte eenrichtingszender is de NICE MYGO4. Een oudere, reeds geïnstalleerde ontvanger kan een andere codering gebruiken. Dezelfde frequentie van 433,92 MHz is op zichzelf niet voldoende.
In de normale modus 1 zijn de uitgangen van de ontvanger: 1 – stap-voor-stapbediening, 2 – gedeeltelijke opening, 3 – openen, 4 – sluiten. In modus 2 kunt u een afzonderlijke knop aan een geselecteerd commando toewijzen. Voer het koppelen en wissen precies uit volgens de handleiding van de betreffende OXIBD-ontvanger; met de knoppen op de besturingseenheid wist u het radiogeheugen van de ontvanger niet.
Sluit bij de OXIBD de antenne aan op de aansluiting van de ontvanger volgens het aansluitschema van de OXIBD-antenne. Sluit de middengeleider van de coaxkabel aan op het signaal en de afscherming op de antennemassa. Dit zijn geen voedingsaansluitingen +/−.
Diagnose van de DPRO924
Na het inschakelen geeft de groene OK-led met twee langzame knippersignalen aan dat de motor een incrementele encoder heeft. Eén langzame rode knippering bevestigt dat een 8,2 kΩ-veiligheidsrand is ingeleerd; twee knippersignalen bevestigen OSE. Snel groen knipperen na het inschakelen kan betekenen dat het geheugen niet is ingeleerd.
| Rood OK | Oorzaak en controle |
|---|---|
| 2 knippersignalen | Fotocel: obstakel, optiek of relaisaansluiting. |
| 3 knippersignalen | Kracht, gevoeligheid of geblokkeerde encoder: controleer de mechanische weerstand en de encoderkabel. |
| 4 knippersignalen | STOP/ALT of ontgrendeling: beveilig de motor en controleer het veiligheidscircuit. |
| 5 knippersignalen | Interne parameters: druk op STOP op de afdekking en wacht minstens 30 s. Blijft de storing bestaan, schakel dan de servicedienst in; eventueel is een reset en opnieuw inleren. |
| 6 knippersignalen | Het toegestane aantal bewegingen per uur is overschreden: wacht enkele minuten totdat de beperking wordt opgeheven. |
| 7 knippersignalen | Interne elektrische fout: druk op STOP, koppel alle voedingsbronnen los en laat de printplaat/bedrading door een vakman controleren. |
| 8 knippersignalen | Continu ingangssignaal: verwijder het geblokkeerde contact. |
| 9 knippersignalen | De automatisering is elektronisch vergrendeld: gebruik via een ondersteunde ontvanger commando 13 om deze te ontgrendelen; radiosignalen. |
| Overige OK-signalen | Oplossing |
|---|---|
| Rood brandt + 8 groene knippersignalen | Geen encodersignaal. Druk op STOP en controleer de afzonderlijke encoderkabel. |
| Rood brandt + 10 groene knippersignalen | De maximale bewegingstijd is overschreden. Druk op STOP en controleer de mechaniek en posities; de tijd wordt aangepast via Oview. |
| Rood/groen afwisselend tijdens stilstand | DIP-instelling gewijzigd: controleer de configuratie en bevestig door P1 minstens 2 s ingedrukt te houden. |
| Rood/groen afwisselend tijdens beweging | De krachten worden ingeleerd; voltooi volledige bewegingen. |
| Snel oranje knipperen | B2 staat op ON; voltooi de snelheidsinstelling en zet B2 op OFF. |
DPRO924-geheugen wissen
De reset wist de instellingen, posities en ingeleerde veiligheidsvoorzieningen. Het geheugen van de insteekbare radio-ontvanger staat hier los van.
- Zet bij een stilstaande poort A1/A2/A3/A4 op ON; OK knippert snel oranje.
- Houd STOP ongeveer 3 s ingedrukt totdat OK continu rood brandt; laat de knop dan los.
- Na de reset knippert OK snel oranje. Zet alle DIP-schakelaars A terug op OFF; OK knippert groen.
- Stel het juiste motortype in en leer de veiligheidsvoorzieningen, posities en krachten opnieuw in; voer daarna tests uit.
Controle vóór oplevering van de poort
- Controleer bij ontgrendelde aandrijving of de poort soepel beweegt en goed in balans is. Bij een handmatige test mag de benodigde kracht maximaal 225 N. Deze kracht is geen motorkoppel en ook geen toegestane botskracht.
- Test na het vergrendelen het openen, sluiten en STOP; de poort mag niet scheeflopen of voorbij de ingeleerde eindposities botsen.
- Test elk paar fotocellen bij de TX, bij de RX en midden in de lichtbundel, bijvoorbeeld met een cilinder van Ø 5 cm en 30 cm lang. Controleer de daadwerkelijke reactie van de poort.
- Test de veiligheidsrand, het veiligheidscircuit en de noodontgrendeling. De installateur moet de botskrachten met een geschikt meetinstrument meten; na wijziging van de kracht of gevoeligheid moet de test worden herhaald.
- Lever de poort pas op nadat alle tests met goed gevolg zijn uitgevoerd en de poort is voorzien van markeringen, ontgrendelingsinstructies en een onderhoudsplan. Passeer de poort alleen wanneer deze volledig geopend en stilstaand is.
Onderhoud van de aandrijving en de deur
Koppel bij elke geplande controle zowel de netvoeding als de accu los. Controleer de console, ankers, wig, as, ontgrendeling, geleidingsonderdelen en uitbalancering; controleer bij een ketting ook de spanning, slijtage en benodigde smering. Gebruik de aandrijving alleen met goed werkende mechanische eindaanslagen en veiligheidsvoorzieningen.
De fabrikant adviseert bij normaal residentieel gebruik een professionele controle om de 6 maanden. Bij intensiever gebruik past de installateur het interval aan; controleer en reinig de EPM-fotocellen uiterlijk om de 6 maanden. Herhaal de tests na onderhoud. Storingen aan veren of dragende kabels moeten door een vakman worden verholpen, niet door het motorvermogen te verhogen.
Technische specificaties SUMO SU2000V
| Parameter | Waarde |
|---|---|
| Besturing | Afzonderlijk NICE DPRO924; niet inbegrepen bij SU2000V. |
| Voeding van de motor | 24 V DC; werkbereik 15–36 V DC. |
| Stroomverbruik / vermogen van de motor | 13 A DC / 500 W. Dit is geen netstroom van 230 V. |
| Koppel | 82 Nm. |
| Toerental | 11–23,5 omw/min; instelling afhankelijk van de besturing en de configuratie. |
| Oppervlak van de sectionaaldeur | Maximaal 25 m². |
| Inschakelduur | 50 %. |
| Beschermingsgraad / temperatuur | SU2000V IP44; −20 tot +50 °C. |
| As / boring | As Ø 25,4 mm; boring in de motor Ø 25,5 mm. |
| Afmetingen / gewicht | 350 × 270 × 110 mm / 10,5 kg. |
| Thermische isolatieklasse van de motor | Klasse B. |

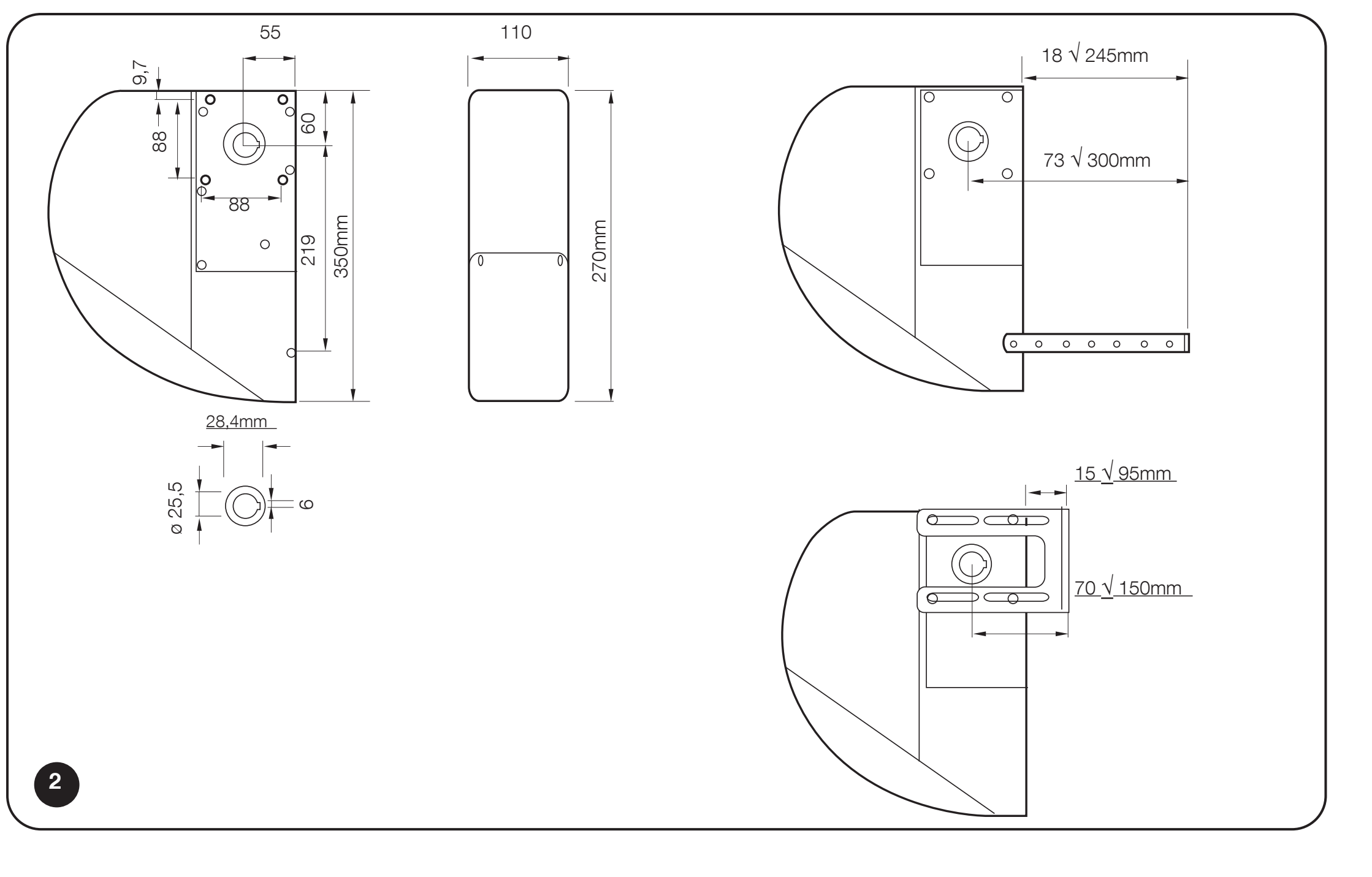

Afmetingen van de SUMO SU2000V, asboring en bereik van de console
Voeding en limieten van de DPRO924
| Parameter | Waarde |
|---|---|
| Netvoeding | 230 V AC, 50/60 Hz; klasse I, aarding. |
| Maximaal opgenomen vermogen van het net | 500 W. |
| Uitgang voor accessoires | 24 V DC −30 % / +50 %, 200 mA; polariteit en aansluitklemmen. |
| Back-up | NICE PS224. |
| Zekeringen | F2 T2 A; F1 automotive 20 A. Gebruik hetzelfde type en dezelfde waarde nadat de oorzaak is verholpen. |
| Behuizing | IP55 bij correcte sluiting; 310 × 210 × 125 mm, circa 4 kg. |
360°-weergave van de aandrijving
Hoe kan ik dit artikel bestellen?
Kies de manier die u het beste uitkomt:
- bestellen via de webshop: gebruik de koopknop om het artikel in uw winkelwagen te plaatsen (u vindt de koopknop hier in de tabel met productvarianten).
- bestellen per e-mail: bestel via [email protected]
