Beschrijving van het product NICE Sumo SU2000VV - aandrijving voor sectionaal- en hangende schuifpoorten tot 15 m², hoge snelheid
NICE SUMO SU2000VV is een asaandrijving met hoge snelheid voor sectionaalgaragedeuren en hangende schuifpoorten, ook met twee tegengesteld bewegende vleugels. Heeft een 24 V DC-motor met magnetische encoder, een koppel van 46 Nm en een toerental van 19,5–42 tpm. De maximale oppervlakte van de sectionaaldeur is 15 m².
De SU2000VV wordt geleverd zonder besturingseenheid. Voor een uitgebalanceerde sectionaaldeur wordt afzonderlijk de NICE DPRO924toegevoegd, die de motor van stroom voorziet en de accessoires aanstuurt. De netspanning van 230 V AC wordt aangesloten op de besturingseenheid, niet rechtstreeks op de motor. De aandrijving is niet-terugdrijfbaar en wordt handmatig ontgrendeld met een ontgrendelingskoord.
De encoder bewaakt de positie van de aandrijving; de open- en gesloten positie moeten worden ingeleerd. De deur moet mechanische aanslagen hebben en correct zijn uitgebalanceerd. De motor compenseert geen beschadigde veren of een stroef lopende deur.
| Snel navigeren | |
|---|---|
| Aandrijving kiezen | Accessoires |
| Verpakking | Montage |
| Ontgrendeling | Aansluiting |
| Eerste ingebruikname | Instellingen |
| Afstandsbedieningen | Diagnose |
| Reset | Onderhoud |
| Specificaties | Handleiding PDF |
Besturingseenheid en accessoires
De volgende aansluiting en instelling gelden voor de SU2000VV met DPRO924 en incrementele encoder. Gebruik bij de oudere, reeds geïnstalleerde A924 de eigen klemmen en handleiding; de aansluitingen van deze besturingseenheden zijn niet onderling uitwisselbaar.
De aansluiting, het inleren en de instellingen van de DPRO924 hieronder gelden voor een uitgebalanceerde sectionaaldeur. Voor een hangende schuifpoort moet afzonderlijk een besturing worden gekozen die voor deze toepassing bedoeld is, en moet de volledige kettingconfiguratie worden gecontroleerd.
| Wat | Waarom | Type |
|---|---|---|
| Besturingseenheid | Noodzakelijk voor de motor en veiligheidsvoorzieningen; aansluiting. | |
| Fotocellen | Klassieke relaisuitgang NC, Phototest-aansluiting. | |
| Signaallamp | Afzonderlijk knipperende 24 V-lamp op OUT1. | |
| Radio en afstandsbediening | SM-aansluiting, selecteren en koppelen. | |
| Back-upaccu | Noodvoeding voor de DPRO924 na programmering. | |
| Montageoverbrenging | Directe adapter of ketting, afhankelijk van de montage. |
De DPRO924 heeft geen BlueBUS: EPMB-modellen zijn geen rechtstreekse vervanging voor EPM-modellen met relaisuitgang. De PS124-accu van de SOON-aandrijvingen is geen back-upaccu voor de DPRO924.
Wanneer kiest u voor de SUMO SU2000VV?
De SU2000VV is geschikt wanneer een mechanisch uitgebalanceerde sectionaaldeur een hoge snelheid vereist en het benodigde koppel binnen de capaciteit van de aandrijving van 46 Nm blijft. De snelheid van de deurvleugel hangt af van de trommels en de overbrenging; het motortoerental is niet hetzelfde als de snelheid van de deur in meter per seconde.
| Voorwaarde | Wat betekent dit? |
|---|---|
| Oppervlakte tot 15 m² | De maximale oppervlakte voor een sectionaaldeur. De fabrikant deelt deze variant in voor oppervlakken van 10–15 m²; de geschiktheid voor een specifieke deur hangt ook af van de weerstand, de balans en het benodigde koppel. Dit gegeven bepaalt niet het gewicht of de lengte van een hangende deurvleugel. |
| Koppel 46 Nm | Beoordeel het benodigde koppel op de as van de complete deur, inclusief het aanlopen. |
| Toerental 19,5–42 tpm | Toerentalbereik van de motor; de snelheid van de deur hangt af van de trommel en eventuele reductie. |
| Inschakelduur 50% | Een inschakelduur van 50% betekent dat de motor met tussenpozen draait en pauzes nodig heeft; dit betekent geen continu bedrijf of een vast aantal cycli per uur. |
| Beschermingsgraad IP44 | Bescherm de motor tegen overstroming en ongeschikte omgevingsomstandigheden; de afzonderlijke DPRO924 heeft beschermingsgraad IP55 als de behuizing correct gesloten is. |
Aandrijving SU2000VV
| SUMO SU2000VV |
|---|

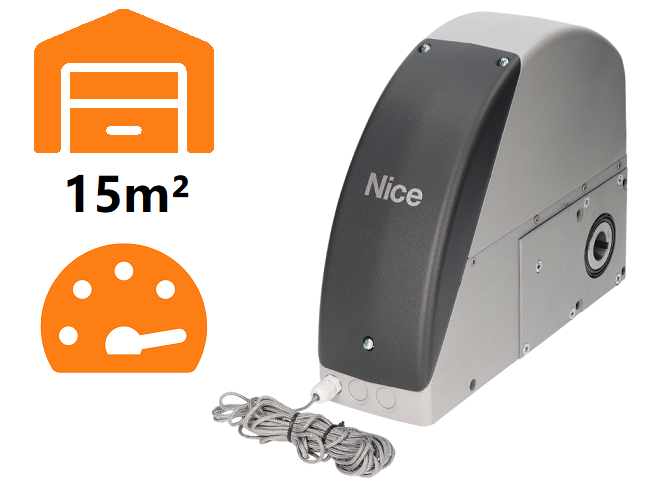

NICE SU2000VV Sectionaaldeur voor 15 m². 46 Nm. 19,5–42 omw./min. Hoogste toerental; lager koppel. |
Bij deze varianten betekent een hogere snelheid een lager beschikbaar koppel. Alle drie zijn afzonderlijke 24 V DC-motoren zonder besturingseenheid; voor een sectionaaldeur wordt aangevuld met NICE DPRO924. Vergelijk het benodigde askoppel, niet alleen het oppervlak of het toerental.
Inhoud van de verpakking van de SUMO SU2000VV
Afzonderlijke motor met encoder, montagebeugel, spie, montagemateriaal en kabelontgrendeling met bedieningselement. DPRO924, radio-ontvanger, fotocellen en kettingoverbrenging zijn niet standaard bij de motor inbegrepen.
Aandrijving monteren
De montage, elektrische aansluiting en tests moeten worden uitgevoerd door een vakbekwaam technicus. Koppel vóór werkzaamheden de netvoeding en de back-upaccu los. De deur moet mechanisch veilig en correct uitgebalanceerd zijn, met goed werkende veren, geleidingen en aanslagen. De aandrijving verhelpt niet dat een deur zwaar loopt.
Directe montage op de as
De NICE SUMO SU2000VV-aandrijving wordt rechtstreeks op de as van de sectionaaldeur gemonteerd Ø 25,4 mm. Voor assen van Ø 31,75 / 35 / 40 mm is de NICE CRA9. De montagebeugel is inbegrepen; kies de wandankers op basis van de ondergrond. De boring van Ø 25,5 mm in de motor betekent niet dat een andere asdiameter wordt aanbevolen.
- Verwijder de afdekking, maak de kabeldoorvoeren gereed en houd tijdens de montage de ontgrendelingshendel vast; zet deze volgens de afbeelding vast in de montagepositie.
- Schuif de motor op de as en zorg dat de spiebanen uitlijnen. Plaats de spie en borg deze met een geschikte klemhuls tegen verschuiven.
- Schroef de beugel aan de aandrijving en veranker deze aan de muur, zodat de aandrijving evenwijdig aan de muur blijft.
- Maak de montagevergrendeling van de ontgrendelingshendel los, zet de hendel terug in de bedrijfsstand en controleer de afdekking en de ontgrendeling.
Gebruik bij een stalen constructie M8-bouten van klasse 6.8 of A2-50. De verankering in een andere ondergrond moet veilig bestand zijn tegen een trekkracht van 1 000 N; de installateur kiest het type anker op basis van de constructie.
SUMO: kabeldoorvoeren, montagepositie van de ontgrendelingshendel, spie en beugel
Montage naast de as met kettingoverbrenging
Als er onvoldoende ruimte is voor directe montage, wordt een as met een 18-tands kettingwiel gebruikt NICE CRA1 in de aandrijving en een kettingwiel op de as van de deur. De overbrenging wordt verbonden door een ketting van 1/2″ × 5/16″ NICE CRA3 (1 m) of NICE CRA4 (5 m), met verbindingsschakel NICE CRA2. Voor montage van de aandrijving buiten de aslijn dienen de beugels NICE CRA8.
| Overbrenging | Onderdelen en resultaat |
|---|---|
| 1 : 1 | NICE CRA1 + NICE CRA7 (18 / 18 tanden). Geen toerentalreductie. |
| 1 : 2 | NICE CRA1 + NICE CRA6 (18 / 36 tanden). De as van de deur draait langzamer; het overgedragen koppel en de constructie van de deur moeten worden beoordeeld. |
De kettingwielen moeten in één vlak liggen, de ketting moet correct gespannen zijn en beschermd zijn tegen het vastgrijpen van handen of kleding. Een wijziging van de overbrengingsverhouding verandert niet automatisch het toegestane deuroppervlak. Afmetingen, balans, slag en de volledige samenstelling moeten in samenhang worden beoordeeld.
Plaats de ketting minstens 2,4 m boven de vloer en buiten bereik; als dat niet mogelijk is, gebruik dan een beschermkap. De as met het kettingwiel mag bij een belasting van 4 000 N maximaal 2 mm doorbuigen.
SUMO: verticale kettingoverbrenging CRA1, CRA6 of CRA7 en CRA8-beugels
Kettingoplossing voor een hangschuifdeur
Bij een hangschuifdeur bestaat de lus uit een as met kettingwiel NICE CRA1, een spanner met omloopwiel NICE CRA5, een ketting NICE CRA4 en verbindingsschakels NICE CRA2. Afhankelijk van de schuifrichting wordt het deurblad aan de bovenste of onderste kettingtak bevestigd. Bij twee tegengesteld bewegende deurbladen wordt het ene aan de bovenste tak en het andere aan de onderste tak bevestigd.
Dit is een speciaal ontworpen kettingsysteem. De oppervlaktegrens voor een sectionaaldeur bepaalt niet het toegestane gewicht of de lengte van een hangend deurblad. De installateur moet de schuifweerstand, krachtoverbrenging, het bewegingspad, de mechanische aanslagen en de bescherming van knelpunten controleren.
SUMO: montage van de horizontale kettinglus voor een hangschuifdeur
Handmatige ontgrendeling en terugkeer naar motoraandrijving
De SU2000VV is voorzien van een meegeleverde nylonkabel met bedieningselement, bedoeld voor ontgrendeling vanaf vloerniveau; de kabel mag maximaal 6,5 m. Ontgrendel de deur alleen wanneer deze stilstaat en uitgebalanceerd is.
- Trek de bediening omlaag naar stand 1 volgens de afbeelding.
- Verplaats de deur handmatig en op veilige wijze.
- Zet vóór elektrische bediening het ontgrendelingsmechanisme terug in de oorspronkelijke vergrendelde stand en controleer of de overbrenging weer is gekoppeld.
SUMO SU2000VV: kabelontgrendeling vanaf de vloer, stand 1 voor handmatige bediening
Externe ontgrendeling wordt afzonderlijk geregeld: NICE KA1 (stalen kabel van 6 m) en NICE KIO of NICE KIOMINI. Dit is geen vervanging voor de verplichte correcte montage van de meegeleverde ontgrendeling; de monteur moet de geleiding en mechanische aansluiting aanpassen aan de aandrijving.
Bij SUMO met DPRO924 moet na handmatig verplaatsen de positiesynchronisatie worden hersteld. Als de besturingseenheid tijdens de ontgrendeling ingeschakeld was, registreert deze de ontgrendeling. Herstel gebeurt door de poort naar de opgeslagen volledig gesloten positie te laten lopen; totdat de synchronisatie is hersteld, opent de poort alleen zolang de bediening wordt ingedrukt. Houd de poort daarbij in de gaten en overbrug de veiligheidsvoorzieningen niet.
Aansluiting van SU2000VV met DPRO924
Koppel vóór werkzaamheden zowel de netvoeding als PS224 los. De motorkabel en de encoderkabel zijn afzonderlijke circuits. DPRO924 bestuurt één SU2000VV-motor op een uitgebalanceerde sectionaalpoort.
DPRO924: motor, incrementele encoder, bedieningscommando's, fotocellen met relaisuitgang, zwaailamp en veiligheidscircuit
Bekabeling en kabellengtes
| Bekabeling | Kabel / maximum |
|---|---|
| Netvoeding naar DPRO924 | 3 × 1,5 mm² / 30 m. Bij een langere kabel: 3 × 2,5 mm² en een beschermende aarding bij de automatisering. |
| Motor | 3 × 2,5 mm² / maximaal 10 m; motordraden volgens de motorklemmen, beschermingsgeleider volgens het aansluitschema van de betreffende installatie. |
| Incrementele encoder | 2 × 1 mm² / maximaal 10 m; apart van de voedingskabels. |
| Zwaailamp | 2 × 0,5 mm² / 20 m. |
| Fotocellen | 4 × 0,5 mm² / 20 m; de afzonderlijke aansluitingen volgens het gekozen schema. |
| Bedieningsschakelaar | 2 × 0,25 mm² / 20 m of 4 × 0,5 mm². |
| Antenne | RG58 / maximaal 10 m, aanbevolen tot 5 m. |
Klemmen en polariteit van de accessoires
| DPRO924-klem | Functie / aansluiting |
|---|---|
| MOTOR 1 / 2 / 3 | 1 en 2 – 24 V DC-uitgang voor de motor; 3 – beschermende aarding. De polariteit van de motoruitgang wisselt met de bewegingsrichting. Sluit geen 230 V-netspanning aan op de motorklemmen. |
| Incrementele encoder | Twee signaaldraden van de encoder; zonder polariteit. Geen hulpvoeding. |
| GND (1) / 24 V (2) | 1 GND = min (−), 2 24 V = plus (+); 24 V DC −30 % / +50 %, maximaal 200 mA voor alle accessoires samen. |
| Phototest (3) | Geteste positieve voeding TX: 3 = plus (+), GND 1 = min (−); 24 V DC, max. 200 mA op de Phototest-uitgang. |
| Common / COM SBY | Gemeenschappelijke positieve pool voor bedieningscommando's, 24 V DC. Common voor SbS blijft actief; COM SBY voor Open/Close/Photo/Photo2 wordt uitgeschakeld bij Total Stand-by. Dit is geen GND. |
| SbS / Open / Close | Potentiaalvrije NO-contacten: SbS ten opzichte van Common, Open en Close ten opzichte van COM SBY. De contacten zelf hebben geen polariteit. |
| Photo / Photo2 | Potentiaalvrij NC-contact van de fotocel; de aansluiting van de gemeenschappelijke pool hangt af van Phototest of Stand-by. |
| STOP Safety Edge | Weerstandsgevoelige veiligheidslijst 8,2 kΩ of optische OSE-veiligheidslijst. OSE: +12 V = plus, GND = min, SIG = signaal. |
| ALT | NC-veiligheidscircuit. Een geopend contact blokkeert de beweging. |
| OUT1 / OUT2 / OUT3 | OUT1 – 24 V-zwaailamp tot 25 W met afzonderlijke knipperfunctie; OUT2/3 – potentiaalvrije relaiscontacten tot 3 A resistieve belasting. Ken geen fictieve +/−-polariteit toe aan de OUT2/3-contacten. |
| LIGHT op de dekselprintplaat | 1 = min (−), 2 = plus (+), 24 V DC, maximaal 5 W; kabel tot 2 m. De uitgang is niet beveiligd tegen kortsluiting. |
Klemmenstrook direct op de SU2000VV
SU2000VV: 1/2 zijn de motorklemmen, 3/4 zijn de encoderklemmen. Sluit 1/2 aan op de motorklemmen van de DPRO924 en 3/4 op de ingang Incremental encoder. Aanduiding Klem 3 op de motor is geen PE. Volgens het schema van de SU2000VV moet de derde ader van de drieaderige motorkabel aan de motorzijde veilig worden geïsoleerd. De beschermende aarding van de netvoeding van de DPRO924 blijft verplicht.
SUMO SU2000VV: motorklemmen 1/2 en encoderklemmen 3/4; de derde ader van de motorkabel veilig geïsoleerd
EPM-fotocellen met Phototest
DPRO924 gebruikt NICE EPM met een klassieke relaisuitgang. Sluit bij gebruik als veiligheidsfunctie op de EPM aan: 4 COM en 5 NC; contact 3 NO is niet het juiste veiligheidscontact.
| Apparaat | Voeding en contact |
|---|---|
| TX EPM | 1 = plus (+), 2 = min (−). In de Phototest-modus: TX 1 → Phototest (3) DPRO924, TX 2 → GND (1) DPRO924. |
| RX EPM | 1 = plus (+), 2 = min (−). RX 1 → 24 V (2) DPRO924, RX 2 → GND (1). RX 4 COM → 24 V (2), RX 5 NC → Photo of Photo2. Contact 4/5 is potentiaalvrij; gebruik contact 3 NO niet. |
| Twee paren | Elk paar aansluiten op de juiste ingang. Als ze elkaar storen, wijzig dan de positie of gebruik geschikte optische afschermingen. Synchronisatie van EPM via SYNC vereist AC-voeding; gebruik deze niet zomaar op de DC-uitgang van de besturingseenheid. |
EPM: voeding TX/RX 1 (+), 2 (−), relaiscontacten 4 COM en 5 NC
DPRO924: RX op GND/24 V en TX op GND/Phototest
Phototest controleert de fotocellen vóór de beweging. Leer na het aansluiten ervan de veiligheidsvoorzieningen in. Niet-gebruikte Photo of Photo2 wordt in dit schema verbonden met Phototest; dit vervangt de vereiste poortbeveiliging niet.
Alternatief: Total Stand-by
Total Stand-by wordt ingeschakeld via Oview; na de ingestelde tijd, standaard 1 min, verlaagt dit het verbruik door de accessoires uit te schakelen. TX 1 (+), RX 1 (+) en RX 4 COM → COM SBY; TX 2 (−) en RX 2 (−) → GND (1); RX 5 NC → Photo of Photo2. In deze aansluiting wordt geen Phototest uitgevoerd. Niet-gebruikte Photo/Photo2 wordt verbonden met COM SBY. Combineer de twee schema's niet.
DPRO924: afzonderlijk alternatief voor de voeding van fotocellen bij Total Stand-by
Veiligheidslijst en veiligheidscircuit
DPRO924: weerstandslijst SIG/GND en optische OSE +12 V/SIG/GND
Bij semi-automatische en automatische werking van een sectionaaldeur is een actieve veiligheidslijst vereist. Automatische werking vereist ook fotocellen. In de dodemansbedieningsmodus moet de bediener de volledige deur rechtstreeks kunnen zien; de toegang tot de bediening moet worden beperkt afhankelijk van de montagelocatie.
De 8,2 kΩ-weerstandslijst wordt aangesloten tussen SIG en GND, zonder polariteit. Optische OSE volgens de aanduidingen: bruine draad op +12 V, groene op SIG, witte op GND. Bij een ander kleurensysteem zijn de aanduidingen van de fabrikant van de veiligheidslijst bepalend. Bij deze weerstandsinterface worden de NC-contacten in serie geschakeld met de afsluitende 8,2 kΩ-weerstand en de NO-contacten parallel aan de weerstand; de bedrading moet overeenkomen met het veiligheidsontwerp. Voer na de wijziging het inleren opnieuw uit. De weerstand mag niet worden gebruikt om de vereiste beveiliging buiten werking te stellen.
Waarschuwingslamp en statusindicator
Voor OUT1 is bedoeld NICE ELDC met eigen knipperfunctie, 24 V, maximaal 25 W. OUT1 is geen hulpuitgang GND/24 V; leid de polariteitsvolgorde niet af uit andere connectoren. Op het voedingspaar van de ELDC zelf is in het schema geen +/− voorgeschreven. Sluit de antenne aan op de radio volgens de connector daarvan.
De statusindicator op de afdekplaat is afzonderlijk: LIGHT 1 (−), 2 (+), 24 V DC / 5 W. Bij een open veiligheidsketen gaat hij uit; in normale toestand knippert hij 0,5 s ON / 0,5 s OFF en bij een storing volgt hij de OK-signalering. De kabel mag maximaal 2 m lang zijn en de uitgang is niet beveiligd tegen kortsluiting.
DPRO924: LIGHT 1 (−), 2 (+) op de toetsenkaart van de afdekplaat
Back-upvoeding en service-interface
NICE PS224 wordt pas na voltooiing van de montage en programmering aangesloten op de daarvoor bestemde batterijconnector van de DPRO924. Het aantal bewegingen bij stroomuitval ligt niet vast en is afhankelijk van de deur en de batterij. Oview wordt aangesloten via NICE IBT4N en maakt het mogelijk de krachten, gevoeligheid en vertragingspunten in te stellen en diagnoses uit te voeren. Kies accessoires voor de DPRO924, niet voor de oudere A924.
Eerste inbedrijfstelling van de DPRO924 met SUMO
DPRO924: knoppen OPEN, STOP en CLOSE op het deksel van de behuizing
De schakelaars die de knoppen OPEN en CLOSE inschakelen, moeten op de toetsenkaart van het deksel op ON staan; STOP is altijd actief. Vóór het inleren moet de deur ongeveer 50 cm boven de vloer staan, zodat de bewegingsrichting veilig kan worden gecontroleerd. De groene OK-indicator knippert ongeveer eenmaal per seconde; ALT/Photo/Photo2 moeten overeenkomen met de bedrading.
1. Veiligheidsvoorzieningen inleren
Er moet ten minste één veiligheidsvoorziening zijn aangesloten. Leer de voorzieningen en de posities direct na elkaar in, zonder onderbreking.
- Zet A1 op ON; A2/A3/A4 op OFF.
- Houd STOP ongeveer 3 s ingedrukt tot OK continu rood brandt; laat dan los.
- Zet na afloop de schakelaars op OFF en ga onmiddellijk verder met het inleren van de incrementele encoder.
2. Posities met incrementele encoder
Als u geen eigen positie voor gedeeltelijke opening opslaat, is de standaardpositie 1/4 van de slag. Deze kan tijdens het inleren of via Oview.
- Stel in B2 OFF, B3 OFF; A1 ON, A2/A3/A4 OFF.
- Houd STOP ongeveer 3 s ingedrukt tot het lampje continu rood brandt en laat dan los.
- Verplaats de deur met OPEN naar de gewenste openingspositie vóór de mechanische aanslag. Bevestig door STOP 3 s ingedrukt te houden: één rode flits.
- Verplaats de deur met CLOSE naar de volledig gesloten positie. Bevestig door STOP 3 s ingedrukt te houden: twee rode flitsen.
- Voor een eigen positie voor gedeeltelijke opening verplaatst u de deur met OPEN naar die positie en bevestigt u door STOP 3 s ingedrukt te houden: drie rode flitsen. Ga anders verder.
- Zet A1 op OFF; kies A3/A4 afhankelijk van de bedrijfsmodus en bevestig door P1 ten minste 2 s ingedrukt te houden.
Als OPEN de deur sluit, stop dan, koppel de netvoeding en de batterij los, verwissel de motordraden op uitgang 1/2 en start het inleren opnieuw. Wissel het encoderpaar niet om om de richting te veranderen.
3. Krachten inleren
Voer na het instellen van de posities volledige openings- en sluitbewegingen uit zonder onderbreking, totdat de besturing tijdens de beweging stopt met afwisselend rood/groen knipperen van OK. Een onderbroken beweging wordt niet meegeteld. Tijdens het inleren gebruikt de besturing de maximale kracht: de ruimte moet onder toezicht staan. Herhaal het inleren na wijziging van de snelheid, vertragingspunten of gevoeligheid. Voer na afloop veiligheidstests uit.
De besturing berekent eerst de vertragingspunten RA/RB; deze kunnen worden aangepast via Oview. Herhaal het inleren van de krachten na wijziging van de vertragingspunten.
Bedrijfsmodi van de DPRO924 instellen
DPRO924: DIP-schakelaarsgroep A (1–4) en DIP-schakelaarsgroep B (1–3)
Schakelaars A en B bevinden zich op de hoofdprintplaat. Na wijziging ervan kan OK afwisselend rood/groen knipperen en kan de besturing opdrachten weigeren: bevestig de juiste configuratie met P1 gedurende 2 s, of herhaal het inleren van de veiligheidsvoorzieningen. Als deze functies worden ingesteld via Oview, moeten de betreffende DIP-schakelaars op OFF staan.
DIP A – werking
| Instelling | Betekenis |
|---|---|
| A1 OFF, A2 OFF, A3 OFF, A4 OFF | Dodemansbediening: beweging alleen zolang de opdrachtknop ingedrukt wordt gehouden. |
| A1 ON, A3/A4 OFF | Veiligheidsvoorzieningen en posities inleren. Stel voor SU2000VV ook A2 in op OFF. |
| A1 OFF, A2 OFF, A3 OFF, A4 ON | Industriële modus: semi-automatisch openen, sluiten met dodemansbediening. |
| A1 OFF, A2 OFF, A3 ON, A4 OFF | Semi-automatische werking na het inleren van de posities. |
| A1 OFF, A2 OFF, A3 ON, A4 ON | Automatisch sluiten met opgeslagen pauzetijd. |
| A2 ON | Omkeren van de absolute encoder; niet gebruiken met de incrementele encoder SU2000VV. |
DIP B – gevoeligheid, snelheid en motor
| Schakelaar | Status en betekenis |
|---|---|
| B1 – gevoeligheid | OFF is uitgeschakeld, ON is ingeschakeld. ON verlaagt de kracht waarmee op een obstakel wordt gereageerd; leer na wijziging de krachten opnieuw in en voer een meting uit. |
| B2 – snelheidswijziging | OFF: normale werking; ON: snelheidsinstelling, OK knippert snel oranje. |
| B3 – motortype | OFF voor SU2000VV met encoder. ON is voor een motor met elektromechanische eindschakelaars. |
Automatisch sluiten – pauzeduur
- Stel na het inleren van de posities A3/A4 in op ON en A1/A2 op OFF.
- Houd P1 minstens 2 s ingedrukt.
- Geef het OPEN-commando en wacht tot de poort volledig is geopend.
- Wacht vanaf dat moment de gewenste pauzeduur en geef vervolgens CLOSE. De tijd wordt opgeslagen.
Om de pauzeduur te wijzigen, zet u A4 op OFF en bevestigt u dit door P1 2 s ingedrukt te houden; hiermee wordt de oorspronkelijke pauzeduur gewist. Zet daarna A4 op ON, bevestig door P1 2 s ingedrukt te houden en herhaal het openen, wachten en sluiten.
Bewegings- en vertragingssnelheid
De snelheid wordt afzonderlijk ingesteld voor openen, vertraagd openen, sluiten en vertraagd sluiten. U kunt Oview of de knoppen op de besturingsprint gebruiken:
- Zet B2 op ON; OK knippert snel oranje.
- Houd P1 ingedrukt en geef OPEN of CLOSE, afhankelijk van de richting die u wilt wijzigen.
- Terwijl u P1 ingedrukt houdt, wijzigt u het huidige trajectdeel: Met OPEN verhoogt u de snelheid met 5% per druk; met CLOSE verlaagt u die met 5%.. Groen OK betekent een normaal trajectdeel, rood betekent vertraging.
- Laat P1 los; houd de knop voor de volgende beweging opnieuw ingedrukt om te beginnen.
- Zet B2 terug op OFF, voltooi het inleren van de krachten en voer de tests uit.
Zolang P1 ingedrukt wordt gehouden, is de stroomcontrole uitgeschakeld. Deze ingreep is bedoeld voor een monteur die toezicht houdt op de poort; gebruik deze niet om de kracht bij een obstakel te testen.
Afstandsbediening en antenne
Bij een compatibele ontvanger in uitgebreide modus 2 dient commando 13 om de automatisering elektronisch te ontgrendelen. Hiermee wordt de elektronische vergrendeling van de automatisering opgeheven; de aandrijving wordt hierdoor niet mechanisch ontkoppeld. Wijs de knop toe volgens de handleiding van de betreffende ontvanger.
De radio-ontvanger wordt in de SM aansluiting geplaatst, terwijl zowel de netvoeding als de accu is losgekoppeld. Verwar de uitrusting van een losse aandrijving niet met die van een complete set: kies de ontvanger en zenders op basis van de daadwerkelijk geleverde configuratie.
NICE OXIBD ondersteunt zowel eenrichtings- als tweerichtingszenders; een geschikte eenrichtingszender is NICE MYGO4. Een oudere geïnstalleerde ontvanger kan een andere codering gebruiken. Dezelfde frequentie van 433,92 MHz is op zichzelf niet voldoende.
In de normale modus 1 zijn de uitgangen van de ontvanger: 1 – stapsgewijs bedienen, 2 – gedeeltelijk openen, 3 – openen, 4 – sluiten. In modus 2 kunt u een afzonderlijke knop aan een gekozen commando toewijzen. Voer het koppelen en wissen precies uit volgens de handleiding van de betreffende OXIBD-ontvanger; met de knoppen van de besturingseenheid wordt het radiogeheugen van de ontvanger niet gewist.
Sluit bij de OXIBD de antenne aan op de ontvongeraansluiting volgens het aansluitschema van de OXIBD-antenne. De binnengeleider van de coaxkabel wordt aangesloten op het signaal; de afscherming op de antennemassa. Dit zijn geen voedingsaansluitingen +/−.
Diagnose DPRO924
Na het inschakelen geeft het groene OK-lampje met twee langzame knippersignalen aan dat de motor een incrementele encoder heeft. Eén langzame rode knippering bevestigt dat de 8,2 kΩ-veiligheidslijst is ingeleerd; twee knipperingen bevestigen OSE. Snel groen knipperen na het inschakelen kan betekenen dat het geheugen niet is ingeleerd.
| Rood OK | Oorzaak en controle |
|---|---|
| 2 knippersignalen | Fotocel: obstakel, optiek of relaisaansluiting. |
| 3 knippersignalen | Kracht, gevoeligheid of geblokkeerde encoder: controleer de mechanische weerstand en de encoderkabel. |
| 4 knippersignalen | STOP/ALT of ontgrendeling: borg de motor en controleer het veiligheidscircuit. |
| 5 knippersignalen | Interne parameters: druk op STOP op de afdekking en wacht minstens 30 s. Blijft de storing bestaan, schakel dan de servicedienst in; eventueel is een reset en opnieuw inleren. |
| 6 knippersignalen | Het toegestane aantal bewegingen per uur is overschreden: wacht enkele minuten totdat de beperking wordt opgeheven. |
| 7 knippersignalen | Interne elektrische storing: STOP, koppel alle voedingsbronnen los en laat de printplaat/bedrading door een vakman controleren. |
| 8 knippersignalen | Continu ingangssignaal: verwijder het geblokkeerde contact. |
| 9 knippersignalen | Automatisering elektronisch vergrendeld: gebruik commando 13 via een compatibele ontvanger om te ontgrendelen; radiosignalen. |
| Overige OK-signalen | Oplossing |
|---|---|
| Rood brandt + 8 groene knippersignalen | Geen encodersignaal. STOP en controleer de afzonderlijke encoderkabel. |
| Rood brandt + 10 groene knippersignalen | Bewegingstijd overschreden. STOP, controleer het mechanisme en de posities; de tijd wordt aangepast via Oview. |
| Rood/groen afwisselend tijdens stilstand | DIP-instelling gewijzigd: controleer de configuratie en bevestig door P1 minstens 2 s ingedrukt te houden. |
| Rood/groen afwisselend tijdens beweging | De krachten worden ingeleerd; voer de volledige bewegingen uit. |
| Snel oranje knipperen | B2 staat op ON; voltooi de snelheidsinstelling en zet B2 op OFF. |
DPRO924-geheugen wissen
Bij een reset worden de instellingen, posities en ingeleerde veiligheidsvoorzieningen gewist. Het geheugen van de insteekbare radio-ontvanger is afzonderlijk.
- Zet bij een stilstaande poort A1/A2/A3/A4 op ON; OK knippert snel oranje.
- Houd STOP ongeveer 3 s ingedrukt totdat OK continu rood brandt; laat de knop los.
- Na de reset knippert OK snel oranje. Zet alle DIP-schakelaars A terug op OFF; OK knippert groen.
- Stel het juiste motortype in en leer de veiligheidsvoorzieningen, posities en krachten opnieuw in; voer daarna de tests uit.
Controle voordat de poort wordt overgedragen
- Controleer bij ontgrendelde aandrijving of de poort soepel beweegt en goed is uitgebalanceerd. Bij een handmatige test is maximaal een kracht van 225 N. Deze kracht is niet het motorkoppel en ook niet de toegestane botskracht.
- Test na het vergrendelen het openen, sluiten en STOP; de poort mag niet scheeflopen of tegen de ingeleerde eindposities botsen.
- Test elk paar fotocellen bij TX, bij RX en in het midden van de lichtbundel, bijvoorbeeld met een cilinder met een diameter van Ø 5 cm en een lengte van 30 cm. Controleer de daadwerkelijke reactie van de poort.
- Test de veiligheidslijst, het veiligheidscircuit en de noodontgrendeling. De botskrachten moeten door de monteur met een geschikt meetinstrument worden gemeten; herhaal de test na wijziging van de kracht of gevoeligheid.
- Draag de poort pas over nadat alle tests met succes zijn uitgevoerd, en geef daarbij de markering, ontgrendelingsinstructies en het onderhoudsschema mee. Passeer de poort alleen wanneer deze volledig geopend en stilstaand is.
Onderhoud van de aandrijving en de poort
Koppel bij elke geplande inspectie zowel de netvoeding als de accu los. Controleer de console, ankers, wig, as, ontgrendeling, geleidingsdelen en balans; controleer bij een ketting ook de spanning en slijtage en smeer indien nodig. Gebruik de aandrijving alleen met goed werkende mechanische aanslagen en beveiligingen.
Voor normaal residentieel gebruik adviseert de fabrikant een professionele inspectie om de 6 maanden. Bij intensiever gebruik past de installateur het interval aan; controleer en reinig de EPM-fotocellen uiterlijk elke 6 maanden. Herhaal de tests na onderhoud. Storingen aan de veren of draagkabels moeten door een vakman worden verholpen, niet door het motorvermogen te verhogen.
Technische specificaties SUMO SU2000VV
| Parameter | Waarde |
|---|---|
| Besturing | Afzonderlijke NICE DPRO924; niet inbegrepen bij de SU2000VV. |
| Motorvoeding | 24 V DC; werkbereik 15–36 V DC. |
| Motorstroom / opgenomen vermogen | 13 A DC / 500 W. Dit is geen stroom uit het 230 V-net. |
| Koppel | 46 Nm. |
| Toerental | 19,5–42 omw./min; instelling afhankelijk van de besturing en de configuratie. |
| Oppervlak van de sectionaalpoort | Maximaal 15 m². |
| Bedrijfscyclus | 50 %. |
| Beschermingsgraad / temperatuur | SU2000VV IP44; −20 tot +50 °C. |
| As / boring | As Ø 25,4 mm; boring in de motor Ø 25,5 mm. |
| Afmetingen / gewicht | 350 × 270 × 110 mm / 10,5 kg. |
| Thermische isolatieklasse van de motor | Klasse B. |
Afmetingen van de SUMO SU2000VV, asboring en bereik van de console
Voeding en limieten van de DPRO924
| Parameter | Waarde |
|---|---|
| Netvoeding | 230 V AC, 50/60 Hz; klasse I, aarding. |
| Maximaal opgenomen vermogen uit het net | 500 W. |
| Uitgang voor accessoires | 24 V DC −30 % / +50 %, 200 mA; polariteit en klemmen. |
| Back-up | NICE PS224. |
| Zekeringen | F2 T2 A; F1 autozekering 20 A. Vervang door hetzelfde type en dezelfde waarde nadat de oorzaak is verholpen. |
| Behuizing | IP55 bij correcte sluiting; 310 × 210 × 125 mm, circa 4 kg. |
360°-weergave van de aandrijving
Hoe kan ik dit artikel bestellen?
Kies de manier die u het beste uitkomt:
- bestellen via de webshop: gebruik de koopknop om het artikel in uw winkelwagen te plaatsen (u vindt de koopknop hier in de tabel met productvarianten).
- bestellen per e-mail: bestel via [email protected]
