NICE Tub4000 - aandrijving voor schuifpoorten tot 4000 kg/30 m
| Beschikbaarheid van het product: | op aanvraag | Het product is mogelijk niet beschikbaar, neem contact met ons op voor meer informatie. |
|---|
op aanvraag
€ 2.787,32 incl. btw
| Gewicht |
|---|
| 60 kg |
Beschrijving van het product NICE Tub4000 - aandrijving voor schuifpoorten tot 4000 kg/30 m
NICE TUB4000 is een zelfstandige industriële aandrijving voor een schuifpoort met een gewicht tot 4 000 kg en een lengte tot 30 m. Hij heeft een driefasenmotor van 400 V AC, een ingebouwde besturing DPRO500, een mechanische rem, ventilatorkoeling en een rondsel voor tandheugel module 6. De aandrijving is zelfremmend; bij stroomuitval kan de aandrijving worden ontgrendeld en kan de poort handmatig worden verschoven.
Wanneer kiest u voor NICE TUB4000?
Deze aandrijving is bedoeld voor grote en zware schuifpoorten bij industriële terreinen. Houd bij de keuze rekening met het gewicht, de werkelijke lengte van het poortblad, de rolweerstand, de windbelasting en het aantal open- en sluitbewegingen. De poort moet soepel met de hand kunnen worden bewogen, mag niet vanzelf gaan rollen en moet in beide richtingen voorzien zijn van stevige mechanische eindaanslagen.
| Poortgewicht | Tot 4 000 kg. |
|---|---|
| Poortlengte | Tot 30 m; naarmate de poort langer is, daalt het toegestane aantal cycli per uur. |
| Voeding van de installatie | 3~ 400 V AC ±10 %, 50 Hz; beschermende aarding vereist. |
| Tandheugel | Module 6. Een tandheugel van module 4, die bij kleinere aandrijvingen wordt gebruikt, is niet uitwisselbaar. |
Aantal cycli afhankelijk van de lengte van het poortblad
| Lengte van het poortblad | Max. cycli/u |
|---|---|
| Tot 5 m | 42 |
| Meer dan 5 tot 10 m | 21 |
| Meer dan 10 tot 15 m | 14 |
| Meer dan 15 tot 20 m | 10 |
| Meer dan 20 tot 25 m | 8 |
| Meer dan 25 tot 30 m | 7 |
Eén cyclus bestaat uit één volledige opening en sluiting. Houd bij het ontwerp tegelijk rekening met de afmetingen, het gewicht en de gebruikslimieten; het maximale gewicht alleen bevestigt niet dat de aandrijving geschikt is voor een bepaalde poort. Bij een poortblad van bijvoorbeeld 30 m is de limiet 7 cycli/u.
Bij vervanging van een bestaande aandrijving moet ook worden gecontroleerd of de accessoires, de aansluitwijze en de montageruimte geschikt zijn.
Ingebouwde besturing DPRO500
NICE DPRO500 is ingebouwd in de TUB4000. De besturing heeft vier DIP-schakelaars, Open/Stop/Close-knoppen en een SM-aansluiting voor een radio-ontvanger. De eindposities van de TUB4000 worden bepaald door mechanische eindschakelaars; de ENCODER-aansluiting wordt in deze uitvoering niet gebruikt.
De mogelijkheid om de besturing zelf in te stellen voor een andere voedingsspanning maakt van deze motor geen eenfasige 230 V-aandrijving.. De TUB4000 wordt aangesloten volgens het typeplaatje en het schema voor de driefasige 400 V-uitvoering.
Wat de aandrijving omvat en wat u nog moet toevoegen
- Motor met tandwielkast, ingebouwde besturing, mechanische rem en ventilator.
- Rondsel module 6, 18 tanden.
- Ontgrendelmechanisme voor het handmatig bewegen van de poort.
- Voor een complete automatisering zijn een geschikte tandheugel, verankering, mechanische eindaanslagen en veiligheidsvoorzieningen nodig, afgestemd op de betreffende poort. Voor bediening op afstand zijn een geschikte ontvanger en zenders nodig.
Bij uw bestelling stemmen we het montagemateriaal, de tandheugel en de accessoires af op de betreffende installatie. Een losse aandrijving is geen complete automatische poort.
Afmetingen en montageruimte

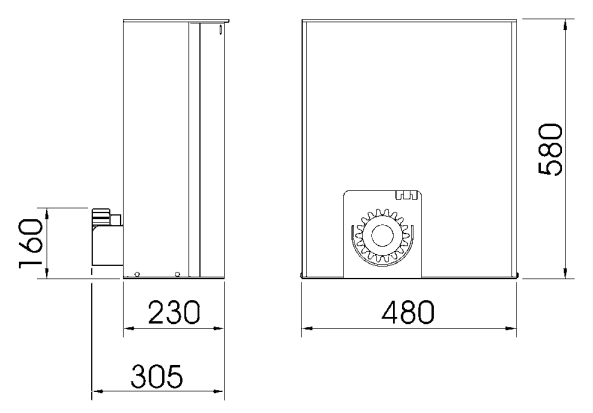

De tekening vermeldt een hoogte van 580 mm, een breedte van 480 mm, een behuizingsdiepte van 230 mm en een totale maat tot aan het rondsel van 305 mm. De rondselas bevindt zich op de tekening op een hoogte van 160 mm. De afmetingen zijn in millimeters. Houd de deur, de ontgrendeling, de eindschakelaar en de elektrische besturing bereikbaar.
Montage van de fundering, motor en tandheugel
De montage, aansluiting en tests moeten worden uitgevoerd door een gekwalificeerde technicus. Koppel vóór werkzaamheden alle voedingskabels los en beveilig ze tegen opnieuw inschakelen. De fundering moet stevig en waterpas zijn en tegen overstroming worden beschermd. Voorkom bij het aanleggen van de mantelbuis dat water en condens in de besturing terechtkomen.

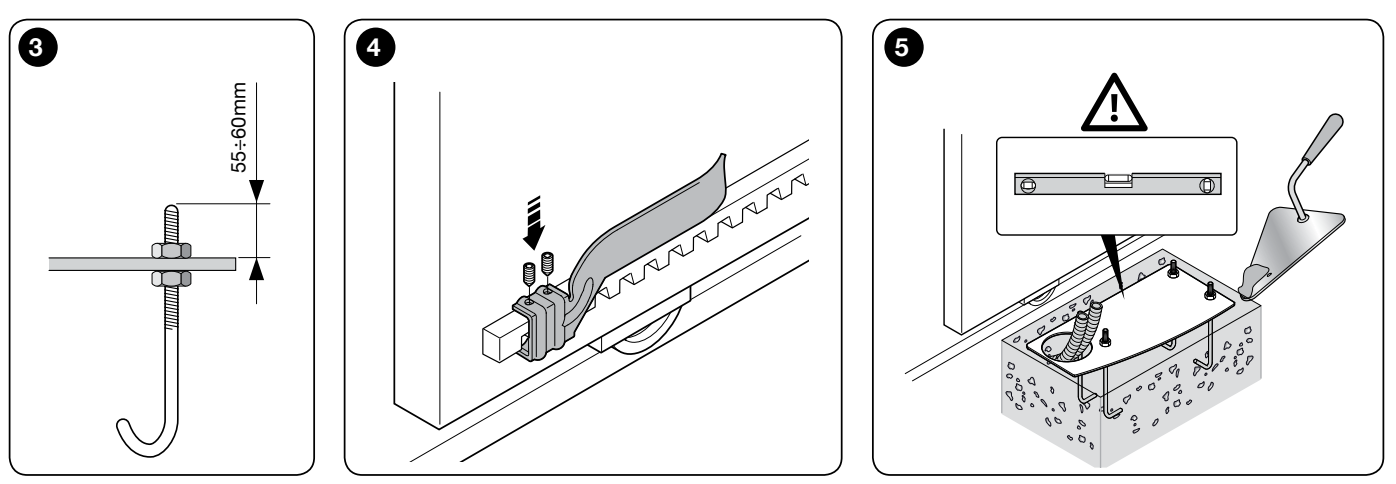

- Gebruik op een bestaande, geschikte fundering verankeringen die op de ondergrond zijn afgestemd. Maak bij een nieuwe fundering een put en leg de mantelbuizen aan; de afmetingen van de fundering worden bepaald door de montagelocatie.
- Plaats de funderingsplaat met vier ankers evenwijdig aan het poortblad en waterpas. De detailtekening van het anker vermeldt een uitstekende schroefdraadlengte van 55–60 mm. Laat het beton volledig uitharden.

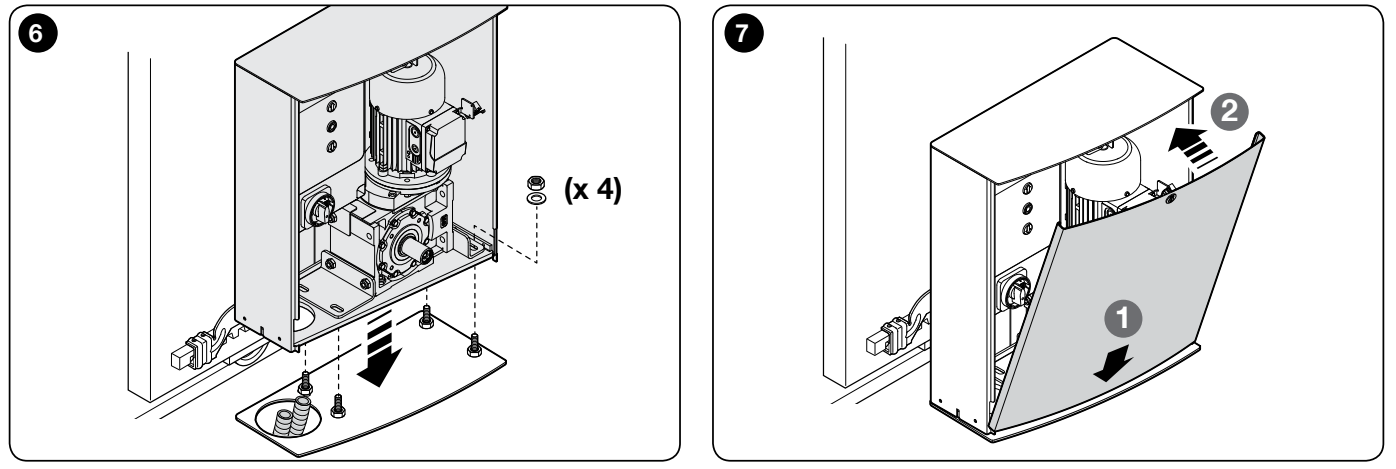

- Plaats de motor op de plaat, lijn hem uit met het poortblad en bevestig hem met vier moeren en ringen. Ontgrendel de aandrijving voor de verdere werkzaamheden.
- Bevestig de module 6-tandheugel stapsgewijs over het volledige traject. Houd tussen de tandheugel en het rondsel een speling van 2–3 mm; het gewicht van de poort mag niet op de aandrijving rusten.
- Beweeg de poort meerdere keren met de hand. Controleer of de tanden overal goed aangrijpen, de overgangen tussen de tandheugelstukken soepel verlopen en de speling over de hele lengte gelijk blijft.
Eindschakelaars en mechanische aanslagen
Op de tandlat worden twee beugels bevestigd die de hendel van de eindschakelaar voor openen en sluiten bedienen. Ze vervangen de vaste mechanische poortaanslagen niet. De hendel moet vrij kunnen bewegen en de beugels moeten in de juiste richting werken.
Houd na het activeren van de eindschakelaar rekening met een uitloop van ongeveer 2–3 cm. Stel de beugels zo af dat de poort veilig stopt vóór de mechanische aanslagen; controleer de uitloop ook wanneer de motor warm is.

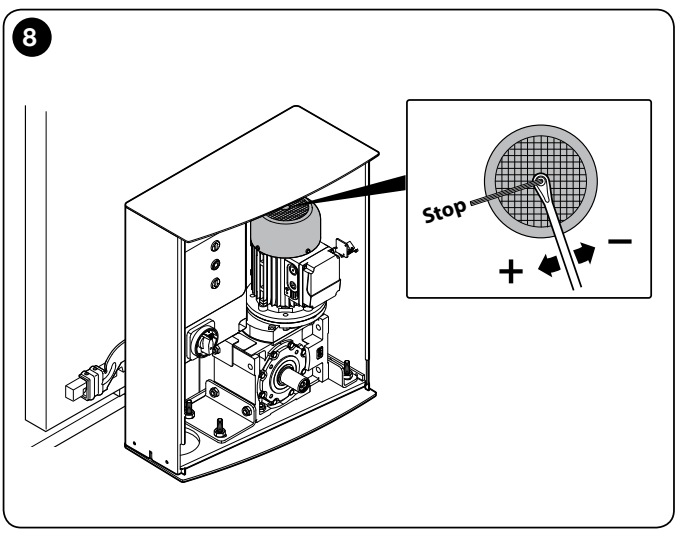

Als de uitloop langer is, controleert en stelt een technicus de mechanische rem. Schakel vóór het afstellen de voeding uit. Draai de moer op de as volgens de handleiding eerst een halve slag rechtsom aan; te strak aandraaien kan de motor blokkeren. Voer na de aanpassing de tests opnieuw uit.

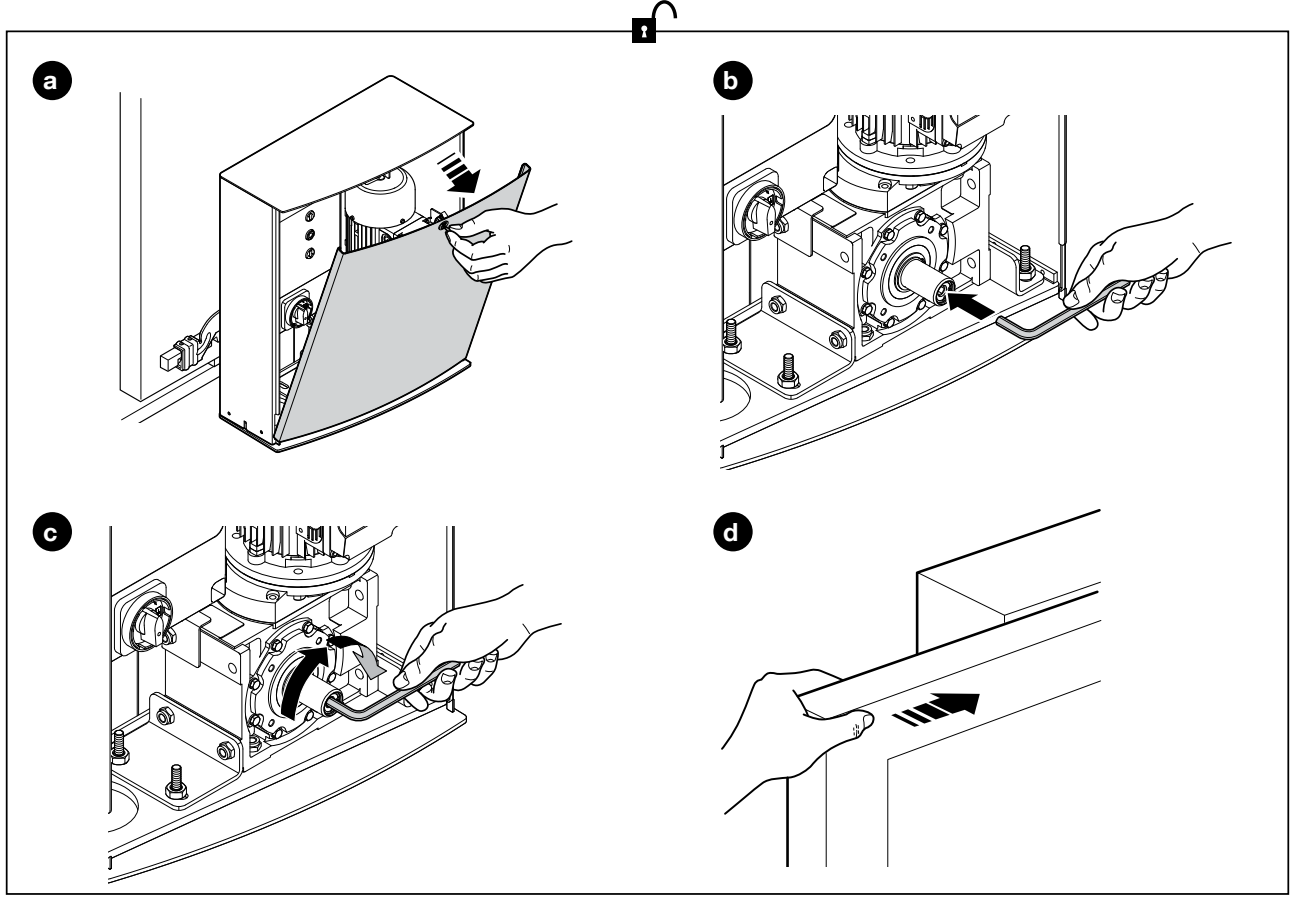

Ontgrendelen bij stroomuitval
Ontgrendel de poort alleen wanneer de poort stilstaat en de voeding is uitgeschakeld. Beveilig het poortblad tegen ongewenste beweging. Bij de oplevering laat de technicus u de procedure zien en overhandigt hij de sleutels.
- Open de voorste afdekking van de aandrijving zoals afgebeeld.
- Steek de inbussleutel in de as en draai de binnenste schroef volledig los, zoals afgebeeld.
- Verwijder de sleutel en sluit het deurtje. U kunt de poort voorzichtig met de hand verschuiven.
- Voer de procedure in omgekeerde volgorde uit om de poort weer te vergrendelen. Controleer of de aandrijving aangrijpt en het deurtje sluit; de veiligheidsmicroschakelaar ervan moet geactiveerd zijn.
Bekabeling voor een typische opstelling
| Aansluiting | Kabel | Lengte |
|---|---|---|
| Voedingskabel naar de aandrijving | 4 × 1,5 mm² | Tot 30 m |
| Signaallamp | 2 × 1 mm² | Tot 20 m |
| Antenne | RG58-coaxkabel | Aanbevolen: minder dan 5 m |
| Zender fotocel TX | 2 × 0,25 mm² | Tot 30 m |
| Ontvanger fotocel RX | 2 kabels van 2 × 0,25 mm² | Tot 30 m |
| Sleutelschakelaar | 2 kabels van 2 × 0,25 mm² | Tot 50 m |
| Vaste / bewegende veiligheidslijst | Afhankelijk van de veiligheidslijst en de interface | Afhankelijk van het specifieke apparaat |
Twee kabels van 2 × 0,25 mm² kunnen worden vervangen door één kabel van 4 × 0,25 mm². Bij een voedingskabel langer dan 30 m moet een technicus een grotere aderdoorsnede en passende aarding bepalen. Voor laagspanningskabels naar fotocellen langer dan 30 m schrijft de handleiding een afscherming voor die alleen aan de besturingszijde wordt geaard. De kabels moeten geschikt zijn voor de omgeving; voor buiteninstallaties noemt de fabrikant bijvoorbeeld H07RN-F.
De vermelde aderdoorsneden zijn afkomstig uit de tabel voor een typische TUB4000-opstelling. Voor een 230 V-signaallamp die volgens schema NDA040 is aangesloten, is ook een afzonderlijke nulleider N nodig. Een vieraderige voedingskabel met 3 fasen + PE bevat deze niet. Bij het ontwerp van de voeding en beveiliging moet daarom rekening worden gehouden met de daadwerkelijke uitrusting.
Een bewegende veiligheidslijst heeft een verbinding nodig die ook tijdens de beweging van het poortblad functioneel blijft. Bepaal het aantal aders en de interface aan de hand van het type veiligheidslijst; het tweeadersvoorbeeld uit een oudere typische opstelling is niet geschikt voor elke OSE-veiligheidslijst.

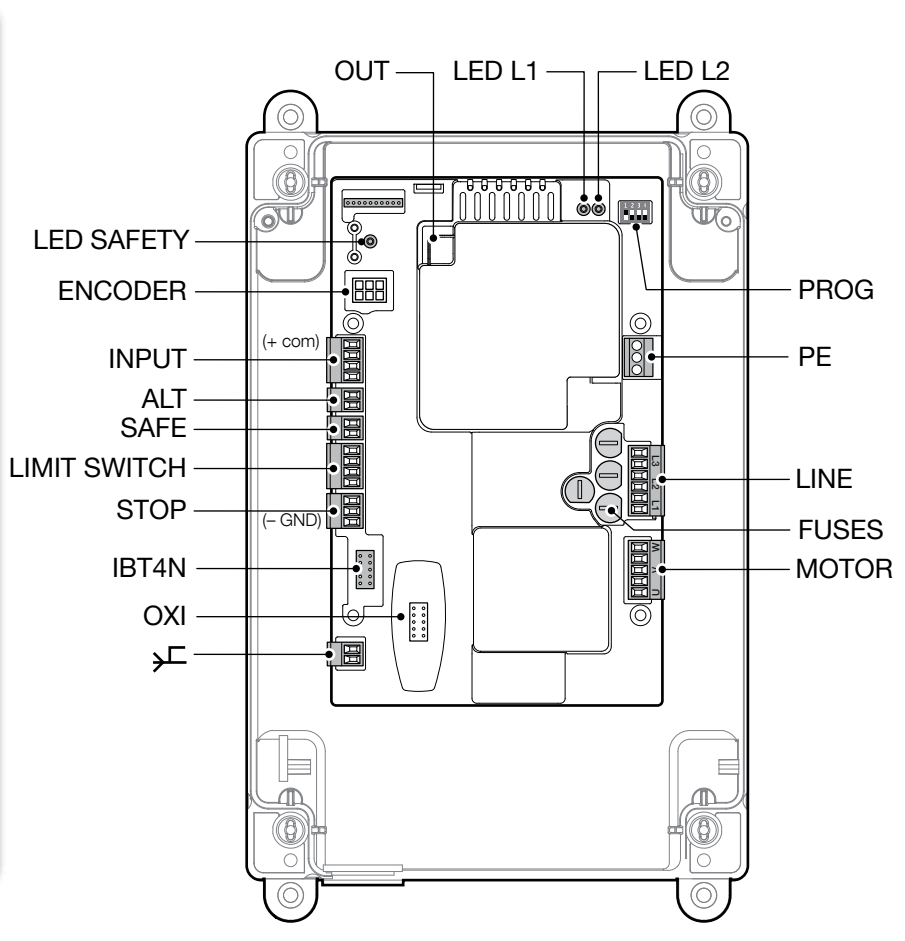

Aansluiting van DPRO500 en polariteit van de klemmen
Alle wijzigingen aan de bedrading, het insteken van de ontvanger en het aansluiten van de service-interface moeten gebeuren terwijl de voeding is uitgeschakeld. Houd de 400 V-vermogenskabels gescheiden van laagspanningssignalen. De beschermingsaarde PE, de nulleider N en de signaalmassa GND hebben verschillende functies.
| Connector / klem | Functie |
|---|---|
| LINE L1–L2–L3 / PE | Driefasige 400 V-voeding en beschermende aarding. |
| MOTOR U–V–W | Aansluiting van de motor; dit is geen DC-polariteit +/−. |
| INPUT 8 COMMON | Gemeenschappelijk aansluitpunt voor de besturingsingangen en +24 V DC voor accessoires. |
| STOP 7 GND | Min − / 0 V DC voor accessoires. Tussen INPUT 8 (+) en STOP 7 (−) staat 24 V DC, max. 100 mA. |
| INPUT 9 OPEN | NO-potentiaalvrij maakcontact voor openen ten opzichte van 8 COMMON. |
| INPUT 10 CLOSE | NO-potentiaalvrij maakcontact voor sluiten ten opzichte van 8 COMMON. |
| INPUT 11 ING1 / PHOTO | Fabrieksinstelling fotocel: NC-potentiaalvrij verbreekcontact ten opzichte van 8 COMMON. Een andere functie kan worden ingesteld via OVIEW. |
| ALT | NC-veiligheidsingang voor stoppen; geen voeding voor accessoires. |
| SAFE | Thermische motorbeveiliging bij uitvoering met mechanische eindschakelaars. |
| LIMIT SWITCH 1 / 2 / 3 / 4 | Gemeenschappelijk contact / openen / voor-eindschakelaar sluiten / sluiten, afhankelijk van de specifieke motorbedrading. |
| STOP 5 / 6 / 7 | Ingang voor veiligheidslijst: 5 +12 V DC (bruine OSE-draad), 6 signaal S (groen), 7 GND − (wit). |
| STOP 6–7, veiligheidslijst 8k2 | Aansluiting van een 8,2 kΩ-weerstandsveiligheidslijst tussen signaal en GND volgens het schema. Gebruikt voedingsklem 5 niet. |
| PUSH BUTTONS | Knoppen op de afdekking: Open / Stop / Close. |
| OXI / SM | Insteekbare radio-ontvanger van het betreffende type. |
| IBT4N | Aansluiting van de OVIEW-programmeereenheid via de IBT4N-interface. |
| OUT / NDA040 | Uitbreiding met twee relaisuitgangen met potentiaalvrije contacten; de functies worden geprogrammeerd via OVIEW. |
| ENCODER | Wordt niet gebruikt in de TUB4000 met mechanische eindschakelaars. |
COMMON 8 is een positieve laagspanningsvoeding, geen netnulleider N. Bij een OSE-veiligheidslijst mag de 12 V-voeding van klem 5 niet worden verward met de 24 V-voeding voor fotocellen. Op de besturingsingangen INPUT, ALT of de contacten van fotocellen mag geen netspanning worden aangesloten. De relaisuitgangen van NDA040 vormen een afzonderlijk circuit voor een belasting volgens schema’s van het waarschuwingslicht.

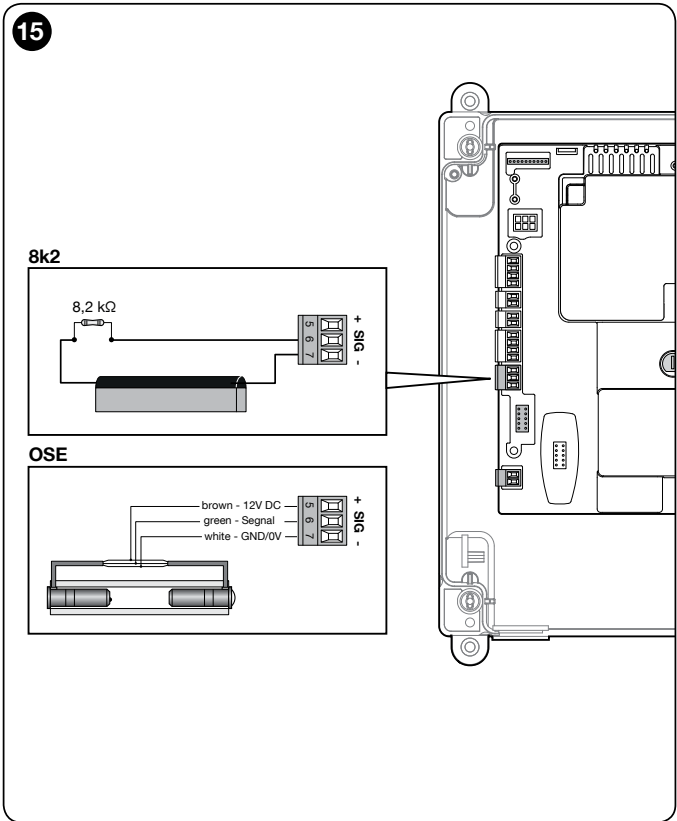

Veiligheidscontactlijst 8k2 of OSE
Bij activering van de ingang voor de veiligheidscontactlijst stopt de beweging en volgt een korte omkering. Tijdens het inleren herkent de DPRO500 het aangesloten type 8k2 of OSE. Na wijziging van de contactlijst of de bedrading moet de herkenning opnieuw worden uitgevoerd. Tijdens het inleren moet op de ingang STOP SAFETY EDGE minstens één veiligheidsvoorziening zijn aangesloten; alleen een fotocel op INPUT 11 volstaat niet. De contactlijst mag niet worden vervangen door een draadbrug.
NO- of NC-contactlijsten moeten precies volgens de handleiding worden aangesloten met een weerstand van 8,2 kΩ. Meerdere contactlijsten moeten als één bewaakte kring met de juiste afsluiting worden ontworpen; verbind ze niet zomaar met elkaar. Voor halfautomatische werking vereist de handleiding een actieve veiligheidscontactlijst; voor automatische werking bovendien minstens één paar fotocellen.
Fotocellen voor DPRO500
Gebruik relaisfotocellen met een geschikte voeding, bijvoorbeeld NICE EPM. De DPRO500 heeft geen BlueBUS; sluit de EPMB daarom niet aan op INPUT als vervanging van de EPM. Voor de basisfunctie PHOTO blijft ING1 standaard ingesteld als fotocelingang.
Kies het bereik van de fotocellen op basis van de breedte van de doorgang. De EPM heeft een bruikbaar bereik van 15 m; de fabrikant vermeldt een maximum van 30 m. Bij een afstand tussen TX en RX van meer dan 10 m moet de monteur de jumper +10m op ontvanger RX aanpassen volgens de EPM-handleiding. Mist, regen en stof kunnen het bereik met 50% verminderen. De maximale opgegeven afstand van 30 m garandeert dus geen betrouwbare dekking van een even brede doorgang. Kies een geschikt model voor de specifieke locatie en controleer de werking ervan.
| EPM | DPRO500 |
|---|---|
| TX en RX 1 | Plus + → INPUT 8 COMMON, +24 V DC. |
| TX en RX 2 | Min − → STOP 7 GND, 0 V DC. |
| RX 4 COM | → INPUT 8 COMMON. |
| RX 5 NC | → INPUT 11 ING1 / PHOTO. |
| RX 3 NO | Wordt niet gebruikt voor de veiligheidsfunctie PHOTO. |
| Stroomverbruik | Een EPM-paar verbruikt maximaal circa 55 mA. De besturingsuitgang kan in totaal maximaal 100 mA leveren; voor twee van zulke paren is een ander voedingsontwerp nodig. |
Monteer de fotocellen tegenover elkaar en controleer de uitlijning. Beoordeel bij meerdere paren mogelijke onderlinge interferentie en het totale stroomverbruik. De EPM-synchronisatie die voor AC-voeding is beschreven, werkt niet automatisch bij DC-voeding vanuit de DPRO500. Een monteur moet een eventuele aparte voeding voor de fotocellen en veiligheidscircuits ontwerpen.
Waarschuwingslicht en statuslampje

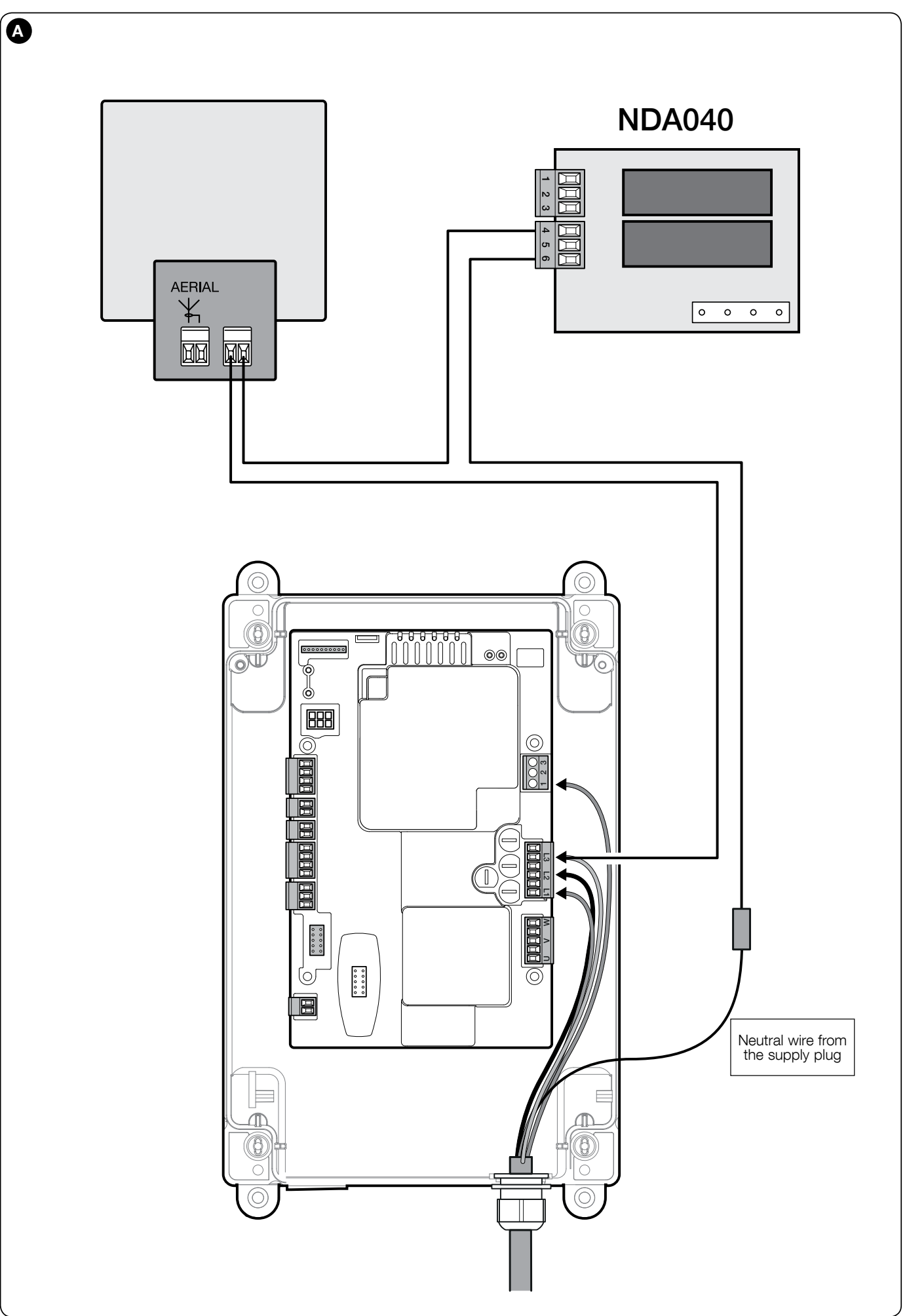

Voor een extern waarschuwingslicht gebruikt de DPRO500 de uitbreidingskaart NDA040. De relaisuitgangen ervan zijn potentiaalvrij; ze leveren zelf geen voeding voor het waarschuwingslicht. De monteur stelt de functie in via OVIEW. Voor 230 V AC NICE ELAC is de aansluiting in het oorspronkelijke schema hieronder weergegeven, inclusief de draad N van de netvoeding. De ELAC mag niet op 400 V tussen de fasen worden aangesloten.
Het schema toont het waarschuwingslicht en de antenne functioneel. De huidige ELAC heeft eigen klemmen; raadpleeg de bijbehorende handleiding. De aanduiding AERIAL staat voor antenne; de voeding van het waarschuwingslicht hoort op FLASH. Bij AC-voeding is er geen DC-polariteit +/−.

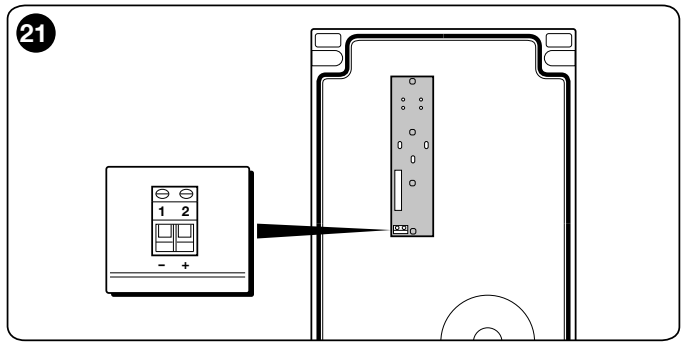

Het aparte statuslampje op de knoppenkaart heeft klem 1 min − en 2 plus +, 24 V DC, max. 5 W en een kabellengte van maximaal 2 m. Deze uitgang is niet beveiligd tegen kortsluiting en vervangt de voeding van het waarschuwingslicht of de fotocellen niet.
Eerste inschakeling en inleren van de TUB4000
Stel vóór het inleren de beugels van de mechanische eindschakelaars af en controleer de rem, de vergrendeling van de aandrijving en de veiligheidsvoorzieningen. Begin met alle vier de DIP-schakelaars op OFF. Het traject moet vrij zijn. Bij een lange poort controleert de monteur ook de bewegingsduur; de oorspronkelijke instelling 60 s is mogelijk onvoldoende voor de volledige rit en kan via OVIEW worden aangepast.
- Controleer na het inschakelen de groene led L2 OK, die ongeveer eenmaal per seconde regelmatig moet knipperen. De rode led SAFETY moet continu branden. Controleer ook de status van de fotocellen. Schakel bij een onjuiste status de voeding uit en verhelp de storing.
- Stel voor herkenning van de veiligheidsingang DIP 1 ON. De groene led knippert snel; de rode led is uit. Houd STOP ongeveer 3 s ingedrukt, totdat de rode led continu brandt. Laat de knop daarna los en ga zonder onderbreking verder met het inleren van de posities.
- Zet DIP 1 op OFF; de overige DIP-schakelaars blijven op OFF. Houd Open ingedrukt totdat de poort volledig open is en stopt bij de open-eindschakelaar. Houd daarna Close ingedrukt totdat de poort volledig gesloten is en stopt bij de gesloten-eindschakelaar.
- Als Open de poort in de verkeerde richting beweegt, stop dan onmiddellijk en schakel de voeding uit. De monteur verwisselt volgens het schema de motordraden V en W en controleert opnieuw de bewegingsrichting en de juiste werking van de eindschakelaars.
- Bevestig bij drie rode knippersignalen met een pauze de storing met de STOP-knop. Herstel daarna, terwijl de voeding is uitgeschakeld, de verwisselde aansluitingen van de open- en gesloten-eindschakelaar en voer de herkenning opnieuw uit. Negen knippersignalen wijzen op een fout bij het inleren van de posities; nadat de oorzaak is verholpen, moet u volgens de handleiding het geheugen van de besturing wissen en de veiligheidsvoorziening en posities opnieuw herkennen.
- Voer herhaalde tests uit van de beweging, de uitloop, de contactlijst, de fotocellen en de STOP-functie. Schakel de gekozen halfautomatische of automatische modus pas in nadat de controle met succes is afgerond.
Het inleren van de veiligheidsvoorzieningen en posities gebeurt achtereenvolgens. Bij een onderbreking moet de herkenning opnieuw worden uitgevoerd. Verwar de led SAFETY van het veiligheidscircuit niet met de rode diagnoseled L1 WARNING.
Bedrijfsmodi van de DPRO500
| DIP 1 / 2 / 3 / 4 | Modus |
|---|---|
| OFF / OFF / OFF / OFF | Bediening met ingedrukte knop: beweging zolang de betreffende bediening wordt ingedrukt. |
| ON / willekeurig / OFF / OFF | Apparaten en posities herkennen volgens de bovenstaande procedure. |
| OFF / OFF / OFF / ON | Industriële modus: halfautomatisch openen en sluiten met ingedrukte knop; na het inleren van de posities. |
| OFF / OFF / ON / OFF | Halfautomatische modus; na het inleren van de posities. |
| OFF / OFF / ON / ON | Automatische modus met instelbare pauze; na het inleren van de posities. |
DIP 2 verandert de richting van de encoder. Gebruik deze instelling bij de TUB4000 met mechanische schakelaars niet om een verkeerde motorrichting te corrigeren. Als u de modi via OVIEW instelt, schrijft de handleiding voor dat de DIP-schakelaars op OFF staan.
Pauze voor automatisch sluiten instellen
- Zet DIP 3 en 4 op ON nadat de posities succesvol zijn ingeleerd.
- Geef een commando om volledig te openen. Meet vanaf het bereiken van de open positie de gewenste pauze af.
- Geef na afloop van deze pauze een sluitcommando; de besturing slaat de tijd op.
- Zet voor een wijziging DIP 3 en 4 op OFF en vervolgens weer op ON, en herhaal daarna de procedure. Door DIP 4 op OFF te zetten, wordt de opgeslagen pauze gewist.
Geavanceerde instellingen, de functie van ingang ING1, de tijdslimiet en relaisuitgangen kunnen worden beheerd via IBT4N en OVIEW. Sluit de interface alleen aan of koppel deze los wanneer de voeding is uitgeschakeld.
Afstandsbediening TUB4000
De printplaat heeft een connector SM voor SMXI-, SMXIS- of OXI-ontvangers, of een overeenkomstig compatibel type. NICE OXIBD wordt gekozen in combinatie met compatibele afstandsbedieningen volgens het radioprotocol. Plaats de ontvanger alleen wanneer de voeding is uitgeschakeld; de codes van afstandsbedieningen worden in het geheugen ervan opgeslagen.
| Uitgang van de ontvanger in de basisinstelling | Commando DPRO500 |
|---|---|
| 1 | Stap-voor-stap |
| 2 | Gedeeltelijk openen; standaard op de helft ingesteld, maar aanpasbaar |
| 3 | Openen |
| 4 | Sluiten |
Bij de OXIBD wordt een externe antenne aangesloten rechtstreeks op de klemmen van de ontvanger, volgens de handleiding ervan; het oudere antenneschema op de basisprintplaat is hierop niet automatisch van toepassing. Volg voor het koppelen en wissen de instructies voor de specifieke ontvanger. Een reset van de DPRO500 vervangt het beheer van afstandsbedieningen in de ontvanger niet.
Accessoires voor TUB4000
| Onderdeel | Keuze |
|---|---|
| Fotocellen | NICE EPM met NC-relaiscontact; houd rekening met de DC-polariteit en een uitgangsverbruik van 100 mA. |
| Waarschuwingslamp | NICE ELAC 230 V AC via NDA040 en een geschikt gevoed relaiscircuit volgens het schema. |
| Veiligheidslijst | Weerstandsgevoelig 8k2 of OSE, afhankelijk van de ingang voor de veiligheidslijst van de DPRO500. |
| Radio-ontvanger | NICE OXIBD of een andere overeenkomstige ondersteunde SM-ontvanger; kies ook compatibele afstandsbedieningen. |
| Programmering | NICE IBT4N + OVIEW voor instellingen en diagnose. |
| Besturing | NICE DPRO500 met behuizing als afzonderlijk serviceonderdeel. De uitbreidingsprint PIU van de oude A500 is geen vervanging voor de NDA040. |
Twee tegenover elkaar bewegende schuifvleugels
Elke vleugel vereist een eigen motor, besturing en eindschakelaars. Voor het verbinden van twee DPRO500-besturingen is er een afzonderlijk schema in de handleiding; de modus Open wordt via OVIEW ingesteld als condominium-modus. Activering van de veiligheidslijst, de rode STOP en de thermische beveiliging heeft in dit schema alleen invloed op de betreffende vleugel. Een technicus moet de totale beveiliging van beide vleugels ontwerpen.
Diagnose DPRO500
Tel de groep knippersignalen tussen de pauzes en let op de kleur van de led. Groen L2 OK geeft de bedrijfsstatus aan; rood L1 WARNING duidt op een fout. De led SAFETY brandt continu wanneer het veiligheidscircuit gesloten is; als de led uit is, controleer dan ALT, STOP op de behuizing, de thermische beveiliging en de ontgrendeling.
| Groen L2 | Betekenis |
|---|---|
| Regelmatig knipperen, ongeveer 1×/s | Normale werking van de besturing na de startindicatie. |
| 2 knippersignalen | Fotocel geactiveerd of doorgang niet vrijgegeven; controleer op obstakels en controleer de uitlijning. |
| 4 knippersignalen | STOP of ALT geactiveerd; zoek de oorzaak. |
| 6 knippersignalen | Beperking van het aantal bewegingen. |
| 9 knippersignalen | Automatische bediening geblokkeerd; geef na controle van de oorzaak het bijbehorende commando om de blokkering op te heffen. |
| Rood L1 | Betekenis en procedure |
|---|---|
| 2 knippersignalen | Fout bij de veiligheidstest; controleer de veiligheidslijst en voer de herkenning opnieuw uit. |
| 3 knippersignalen | Bevestig bij de TUB4000 met mechanische schakelaars de fout met de STOP-knop en corrigeer bij uitgeschakelde voeding de verwisselde aansluitingen voor openen/sluiten. Corrigeer dit niet via DIP 2 van de encoder. |
| 4 knippersignalen | Veiligheidseindschakelaar gepasseerd; koppel de voeding veilig los, beweeg de poort handmatig terug naar een tussenpositie, controleer de instellingen en borg de aandrijving. Vervolgens kan een technicus de werking met de STOP-knop hervatten. |
| 5 knippersignalen | Fout in het interne geheugen; laat het apparaat deskundig controleren. Blijft de fout bestaan, voer dan een reset en nieuwe configuratie uit of laat de printplaat repareren. |
| 6 knippersignalen | Contactorfout; controleer het vermogenscircuit en de besturing. |
| 7 / 8 knippersignalen | Communicatiefout / encoderfout. De TUB4000 gebruikt mechanische schakelaars; controleer de gekozen configuratie en de besturing. |
| 9 knippersignalen | Fout bij het inleren van de posities; verhelp de oorzaak, wis het geheugen van de besturing en herken de veiligheidsvoorziening en de posities opnieuw. |
| 10 knipperingen | Bewegingstijd verstreken; controleer obstakels, het traject en de tijdslimiet in OVIEW. |
Na het inschakelen betekent snel knipperen van L1 en L2 gedurende 5 s dat het geheugen leeg is. Bij aangeleerde posities knippert groen 2 s snel; één langzame rode knippering bevestigt 8k2, twee bevestigen OSE. Afwisselend snel rood en groen knipperen geeft een firmware-update aan; vier gelijktijdige knippersignalen betekenen dat de update wordt afgewacht.
Alle instellingen wissen
Een technicus voert de reset pas na diagnose uit. Hiermee worden de aangeleerde besturingsgegevens gewist en de standaardinstellingen hersteld. Zet DIP 1–4 op ON, houd STOP ongeveer 3 s ingedrukt totdat zowel de rode als de groene LED continu brandt, laat STOP los en zet na het resetten alle DIP-schakelaars terug op OFF. Daarna moeten de veiligheidsvoorzieningen en posities opnieuw worden ingeleerd, de modus worden ingesteld en veiligheidstests worden uitgevoerd.
Veiligheid, tests en onderhoud
Vóór de oplevering test de technicus herhaaldelijk het openen, sluiten en stoppen, de eindschakelaars, alle fotocellen, veiligheidslijsten en de noodstop. Controleer de uitloop en de veiligheid over het volledige traject; als de beveiliging gebruikmaakt van begrenzing van de botskracht, voer dan ook de betreffende meting uit. Alleen de trimmer afstellen of een fotocel aansluiten vervangt de test van de volledige poort niet.
Volg het onderhoudsschema van de installateur afhankelijk van de gebruiksintensiteit. Controleer de bevestigingen, corrosie, het rondsel en de tandheugel, de mechanische rem, de eindschakelaars, kabels, afdekkingen en alle beveiligingsvoorzieningen. Voer na het onderhoud een functionele test en veiligheidstest uit.
Bij uitgeschakelde voeding kan de gebruiker bladeren en stenen van het traject verwijderen en toegankelijke oppervlakken en de optiek van de fotocellen voorzichtig schoonmaken met een licht vochtige doek. Schakel de poort uit en neem contact op met de servicedienst bij ongebruikelijke geluiden, schokkerige bewegingen of een storing. Overbrug de veiligheidsingangen niet. Houd afstandsbedieningen buiten bereik van kinderen en ga pas door de doorgang wanneer de poort volledig geopend en tot stilstand gekomen is. Een geopende loopdeur in het poortblad moet de motor blokkeren.
Technische gegevens TUB4000
| Model | NICE TUB4000 |
|---|---|
| Besturingseenheid | DPRO500, ingebouwd |
| Voeding | 3~ 400 V AC ±10 %, 50 Hz |
| Max. opgenomen vermogen | 580 W |
| Nominale stroom | 1,6 A |
| Nominaal koppel | 65 Nm |
| Piek-koppel | 216 Nm |
| Snelheid bij nominaal koppel | 0,16 m/s (ongeveer 9,5 m/min) |
| Max. poortgewicht / poortlengte | 4 000 kg / 30 m; geschiktheid afhankelijk van de bedrijfsomstandigheden |
| Aantal cycli | Volgens de lengtetabel |
| Rondsel | Z = 18; module 6; tandsteek 18,8 mm |
| Beschermingsgraad | IP54 |
| Isolatieklasse | I; beschermende aarding verplicht |
| Bedrijfstemperatuur | −20 tot +55 °C |
| Inbouwmaten | Tekening in mm: hoogte 580, breedte 480, diepte van de behuizing 230, tot aan het rondsel 305 |
| Gewicht | 60 kg |
De technische waarden gelden bij een omgevingstemperatuur van 20 °C ±5 °C. Vermeld bij het kiezen van reserveonderdelen en de besturing het exacte model en de uitvoering zoals vermeld op het typeplaatje.
Hulp bij het kiezen en aanvullen van de set
Neem contact met ons op met de lengte en het gewicht van de poort, het aantal cycli per uur en per dag, de beschikbare voeding en een foto van de geïnstalleerde besturing. We helpen u bij het kiezen van een tandheugel, ontvanger en veiligheidsaccessoires.
