NICE Walky WL1024 - aandrijving zonder besturingseenheid voor een poort tot 1,8 m/180 kg
| Beschikbaarheid van het product: | Op voorraad | We verzenden producten standaard binnen 24 uur. |
|---|
op voorraad
€ 712,54 incl. btw
| Gewicht |
|---|
| 4,30 kg |

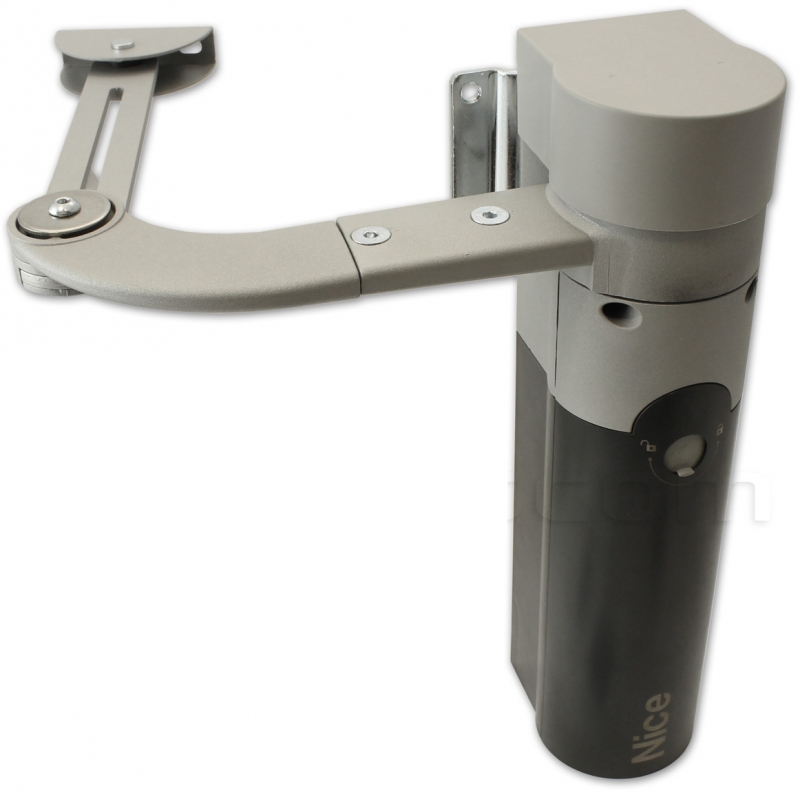

Beschrijving van het product NICE Walky WL1024 - aandrijving zonder besturingseenheid voor een poort tot 1,8 m/180 kg
NICE WALKY WL1024 is een knikarmmotor van 24 V DC zonder besturingseenheid. Hij dient als tweede aandrijving voor een dubbele draaipoort en wordt aangesloten op NICE WALKY WL1024C, die een WLA1-besturingseenheid bevat. De WL1024 zelf heeft geen ontvanger, programmeerknoppen of eigen netvoeding.
De aandrijving is niet-terugloopbaar; bij een stroomstoring kan de poortvleugel met een sleutel worden ontgrendeld en handmatig worden bediend. Kies de lengte en het gewicht van de poortvleugel samen op basis van de gebruiksgrafiek.
Besturing en compatibele accessoires
Alle accessoires worden aangesloten op de WLA1 in de WL1024C-motor. Op de WL1024 wordt alleen de voedingskabel van de besturingseenheid aangesloten. Kies voor een poort met één vleugel de WL1024C; voor een poort met twee vleugels gebruikt u één WL1024C en één WL1024.
| Wat | Waarom | Type |
|---|---|---|
| Besturing van de tweede vleugel | Voedt en bestuurt beide motoren; stelt het traject, de kracht en de snelheid van de motoren in. | |
| Fotocellen | Controle van de doorgang; aansluiting met twee draden, zonder polariteit. | |
| Afstandsbediening | Insteekontvanger en bijbehorende zender; accessoires voor de afzonderlijke motor moeten apart worden aangeschaft. | |
| Waarschuwingslamp | Geeft beweging aan. De WLT wordt op de WL1024C gemonteerd en aangesloten op de FLASH-connector daarvan. | |
| Back-up bij stroomuitval | De accu wordt op de WL1024C aangesloten en voedt de opstelling met beide motoren. | |
| Zonnevoeding | Gebruik zonder netvoeding is mogelijk na beoordeling van het verbruik en de omstandigheden ter plaatse. |
Motor, besturing of complete set

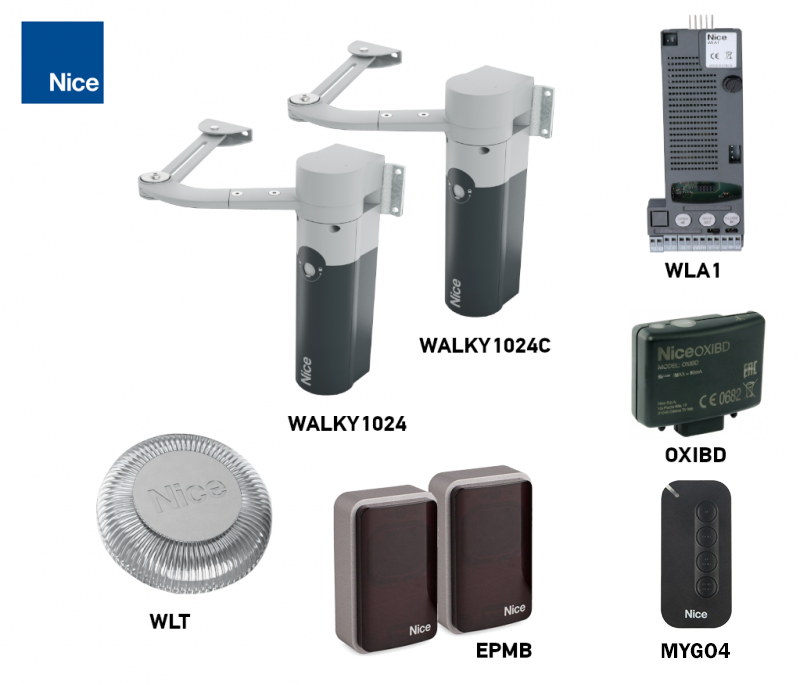

| WL1024C | WL1024 | Sets voor dubbele draaipoorten |
|---|---|---|
Motor met WLA1 Voor één vleugel of als besturingsmotor voor een poort met twee vleugels. | Tweede motor zonder besturing Dit product. Wordt aangesloten op de WL1024C; kan de poort niet zelfstandig bedienen. | Basisset Met fotocellen Met accessoires  |
Sets voor dubbele draaipoorten bevatten een WL1024C, een WL1024, een OXIBD-ontvanger en een MYGO4-zender. De versie met fotocellen bevat ook EPMB; de set met accessoires bevat daarnaast WLT. Twee motoren verhogen de toegestane lengte of het gewicht van één poortvleugel niet.
Inhoud van de verpakking van de afzonderlijke motor
De afzonderlijke WL1024 bevat een motor, een knikarm met bevestigingsonderdelen, montagebeugels en ontgrendelingssleutels. Deze bevat geen WLA1 of radiografische bediening; de besturing wordt verzorgd door WL1024C. Ankers voor de specifieke ondergrond en stevige aanslagen moeten worden voorzien volgens de montagevereisten.

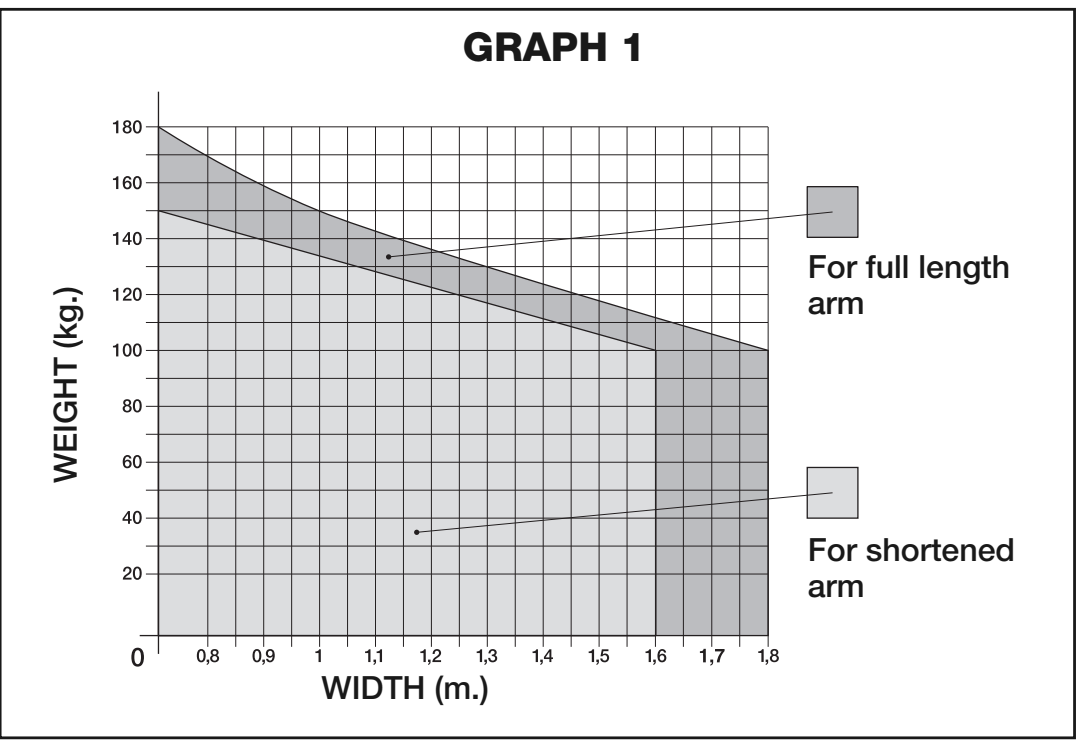

Wanneer is de WALKY WL1024 geschikt?
| Uitvoering | Toepassing |
|---|---|
| Volledige arm | Vleugel tot 1,8 m bij 100 kg; tot 180 kg bij 0,8 m. De openingshoek bedraagt, afhankelijk van de geometrie, maximaal 110°. |
| Verkorte arm | Vleugel tot 1,6 m bij 100 kg; openingshoek maximaal 90°. Andere combinaties van lengte en gewicht zijn af te lezen in het betreffende grafiekgebied. |
| Vleugelhoogte | Maximaal 2 m. Een dichte vulling en wind verhogen de belasting. |
| Staat van de poort | De poort moet in beide richtingen soepel met de hand bewegen, zonder punten met verhoogde weerstand. De vleugel blijft staan wanneer u hem loslaat. |
| Toepassing | Draaipoort die naar binnen opent, met voldoende ruimte voor de beweging van de arm. |
De waarden 1,8 m en 180 kg zijn afzonderlijke maximumgrenzen. De horizontale as van de grafiek geeft de vleugellengte in meters aan, de verticale as het gewicht in kilogram; het snijpunt moet binnen het toegestane grijze gebied voor de gekozen armlengte liggen. Het witte gebied is niet toegestaan.

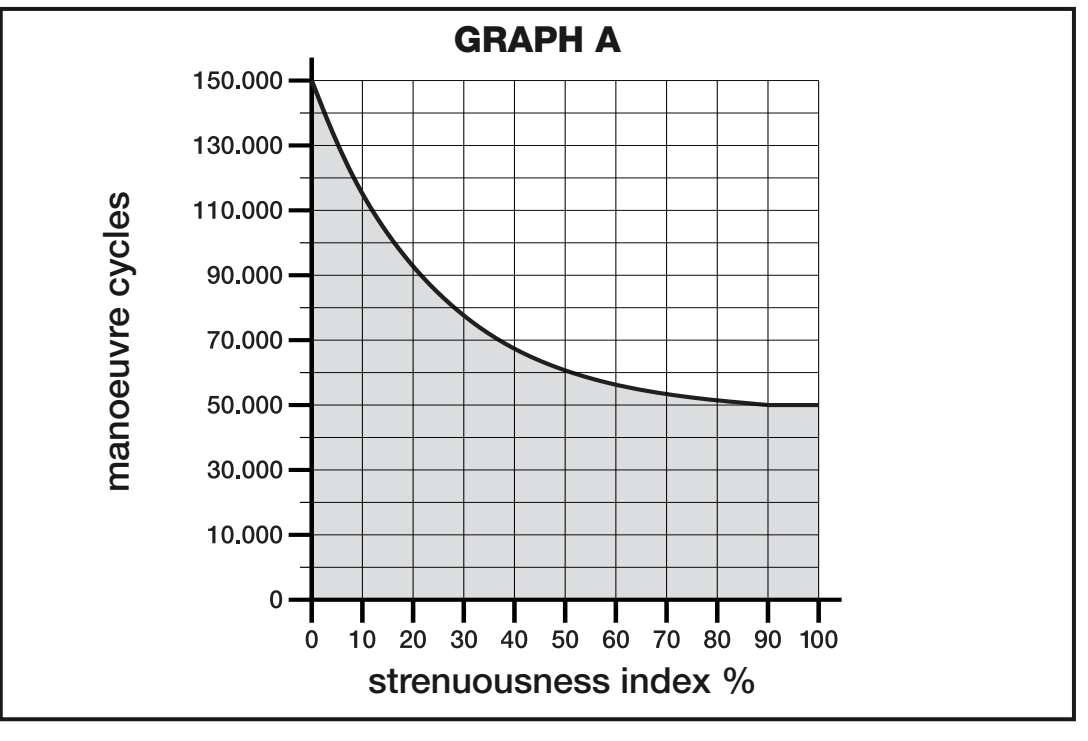

Belasting en indicatieve levensduur
De levensduur wordt beïnvloed door de lengte en het gewicht van de vleugel, de temperatuur, de vulling en de wind. Tel de index voor lengte en gewicht op bij de overige aanwezige invloeden. De grafiek toont het indicatieve aantal cycli bij onderhoud, niet een gegarandeerd aantal jaren.
| Eigenschappen van de volledige automatisering | Index | Levensduurgrafiek | |
|---|---|---|---|
| Volledige arm | Verkorte arm | ||
| Vleugel korter dan 1,2 m; meer dan 100 kg / minder dan 100 kg | 55 % / 30 % | 65 % / 50 % |
|
| Vleugel 1,2–1,6 m; meer dan 80 kg / minder dan 80 kg | 55 % / 40 % | 65 % / 50 % | |
| Vleugel langer dan 1,6 m; meer dan 60 kg / minder dan 60 kg | 55 % / 40 % | Niet toegestaan | |
| Temperatuur boven 40 °C of onder 0 °C, of luchtvochtigheid boven 80 % | +15 % | +15 % | |
| Dichte vulling | +15 % | +10 % | |
| Winderige locatie | +15 % | +10 % | |
Ligt het gewicht precies op de grens van een aangegeven gewichtsklasse, houd dan bij de keuze rekening met de hogere index. Laat bij verhoogde bewegingsweerstand of wind door een installateur beoordelen of de configuratie geschikt is.

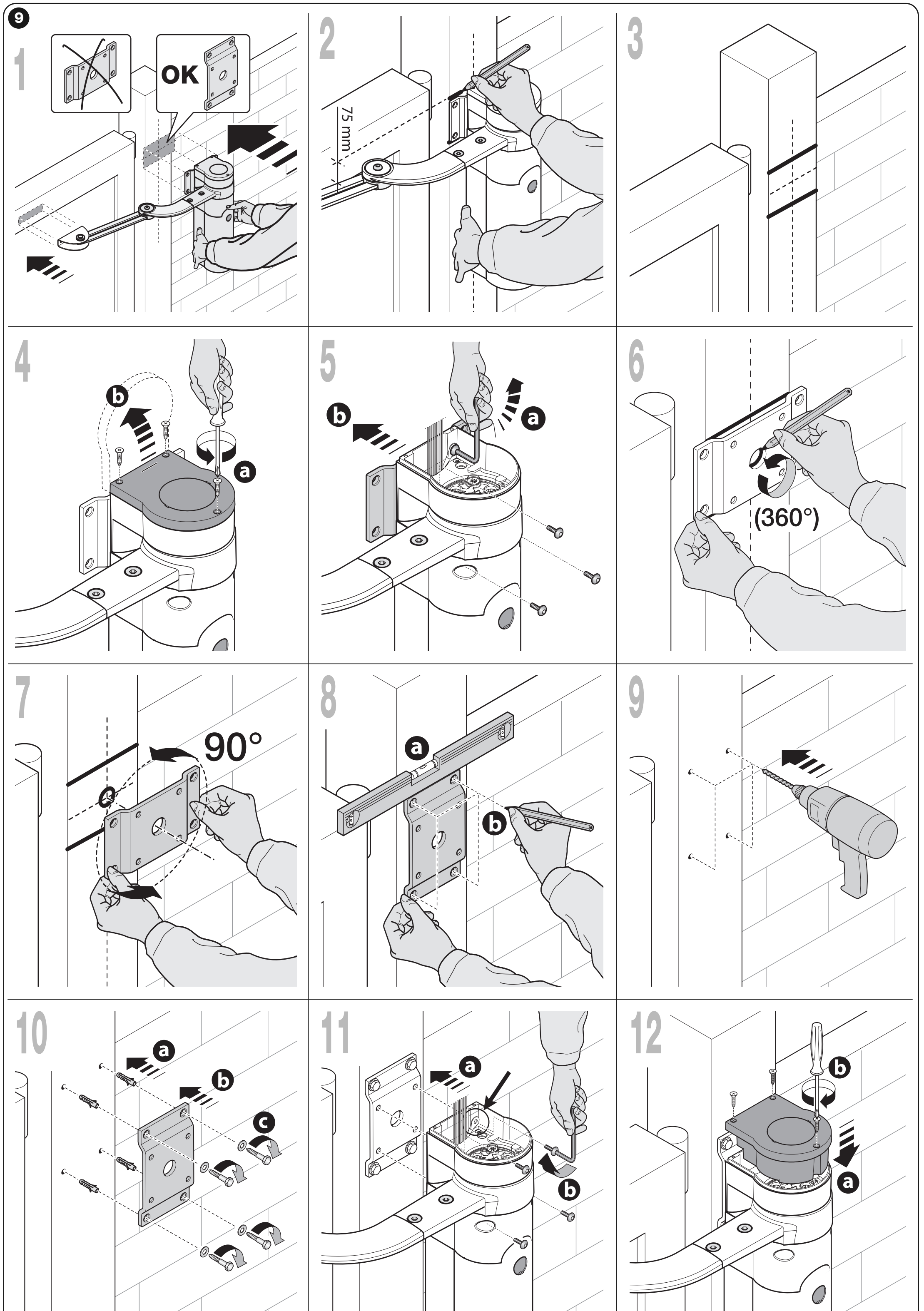

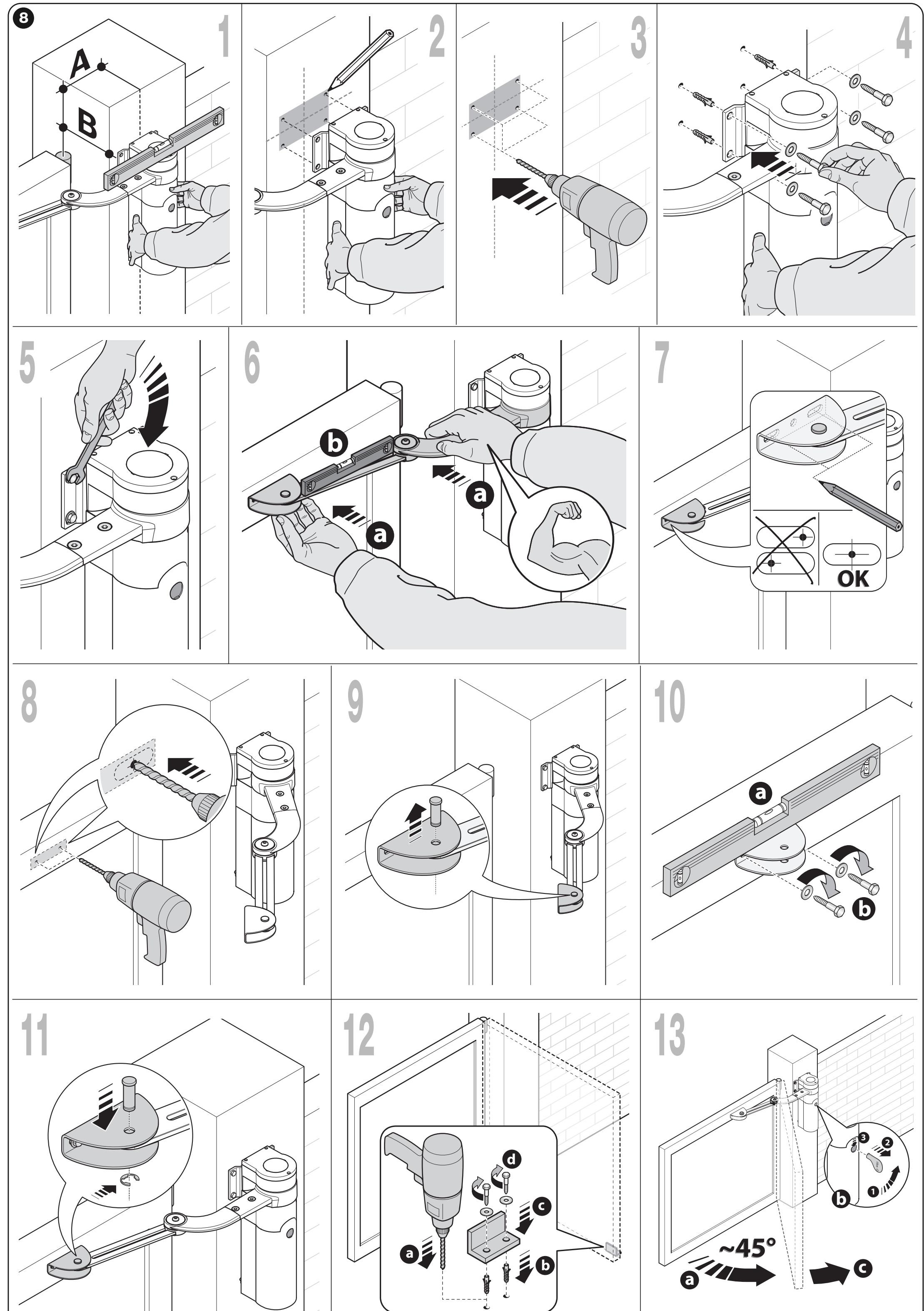

Montage van de consoles en de volledige arm
Laat de montage en elektrische aansluiting uitvoeren door een vakbekwaam installateur. Koppel vóór de werkzaamheden de netvoeding en eventuele accu of zonnevoeding los. De aandrijving mag een poort die verkeerd hangt, beschadigd is of aanloopt niet repareren.
Montagevlak, afmetingen A/B en ruimte E
| Voorwaarde | Vereiste |
|---|---|
| Montagevlak op de pilaar | Minimaal 80 mm breed, stevig montagevlak. Bij een breedte van 80–135 mm draait u de achterste bevestigingsconsole 90° zoals afgebeeld. |
| Positie van de motor | Verticaal, met de arm omhoog. De motor mag niet ondersteboven worden gemonteerd, met de arm naar beneden. |
| Voorste console | Bevestig deze aan een stevig deel van de vleugel, bijvoorbeeld het draagframe; de motor en de arm moeten horizontaal worden uitgelijnd. |

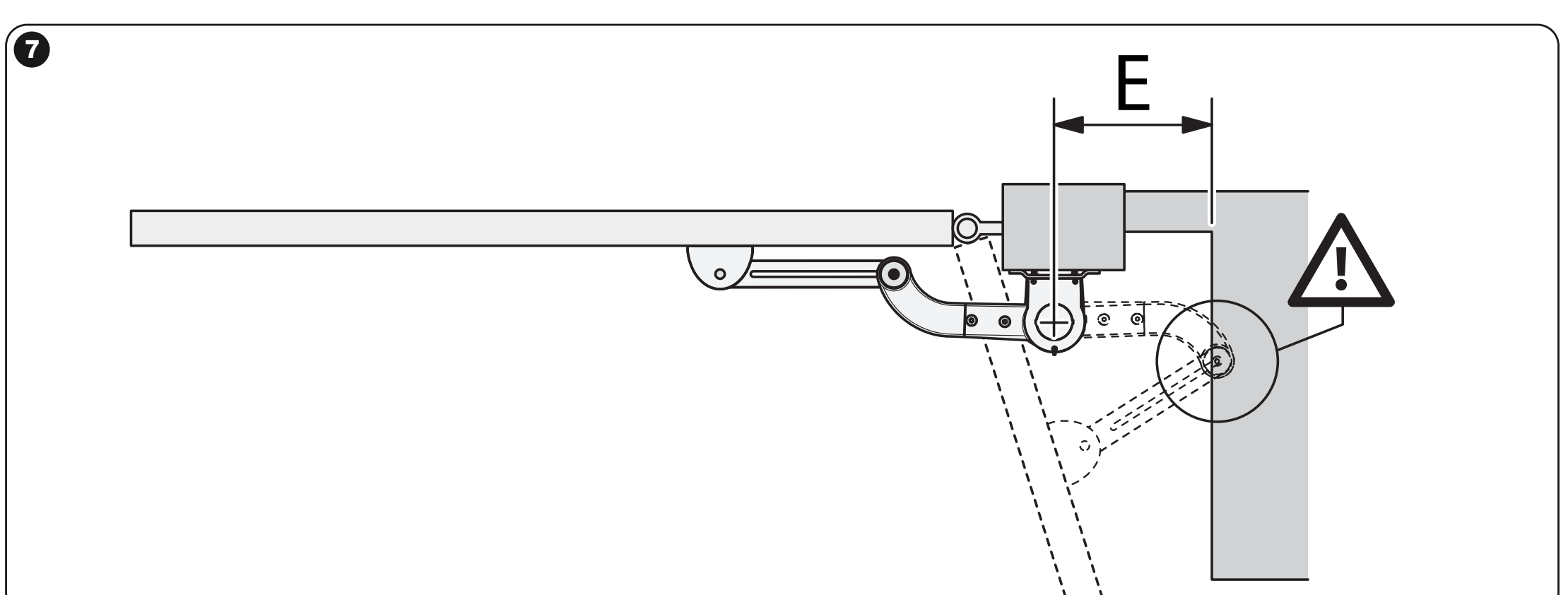

| Ruimte E | 80–299 mm: de arm moet worden ingekort; de openingshoek is maximaal 90°. Vanaf 300 mm: volledige arm; afhankelijk van A/B is de openingshoek maximaal 110°. |

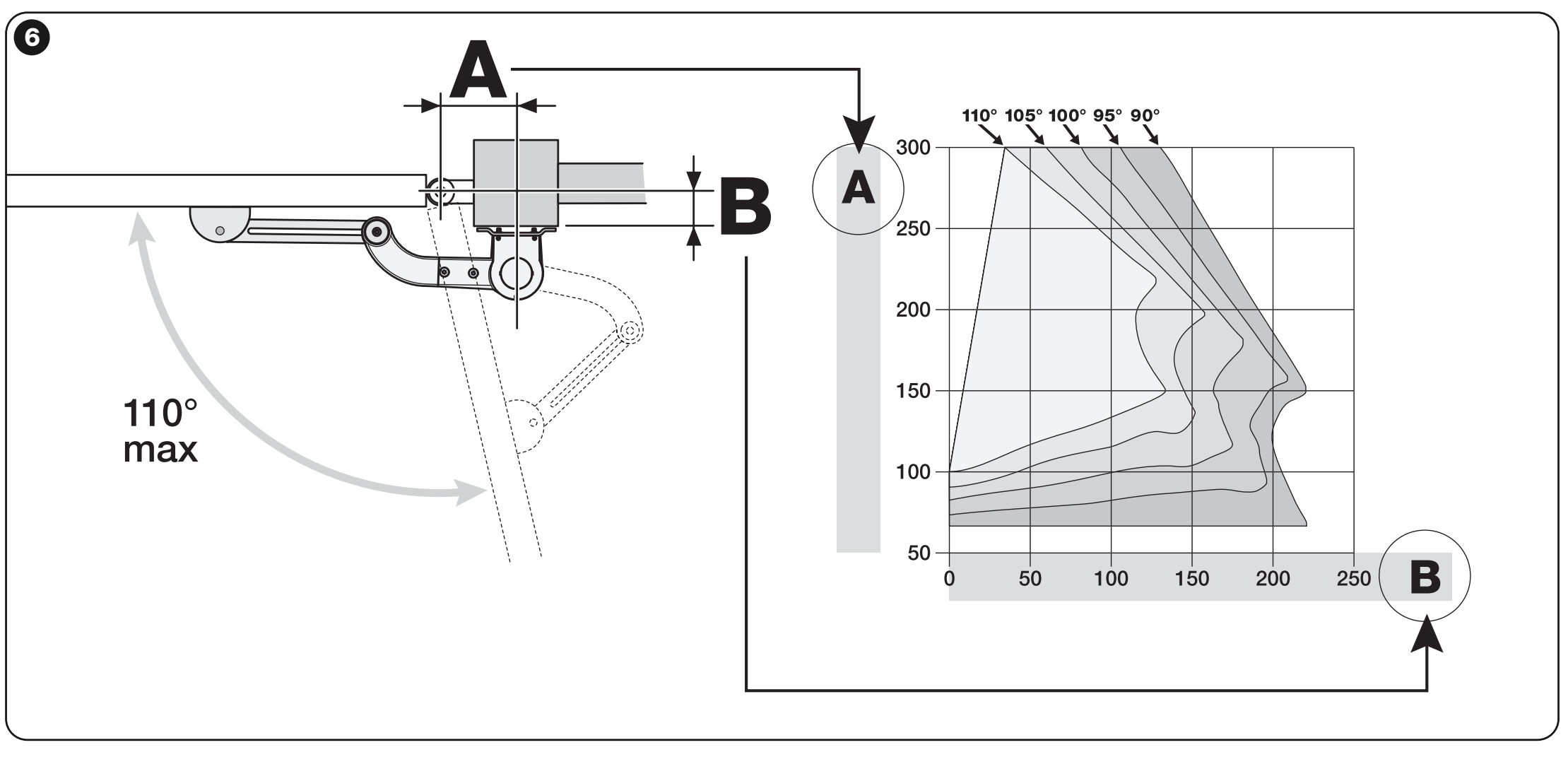

| Afmetingen A/B | Meet B vanaf de as van het scharnier tot aan het montagevlak. Bepaal A voor de gekozen openingshoek, zodat punt A/B binnen het toegestane gebied van de grafiek ligt. |
| Aanslagen | Zorg voor vaste, voldoende stevige mechanische aanslagen bij openen en sluiten; deze worden niet standaard meegeleverd met een losse motor. |
- Breng vaste aanslagen voor openen en sluiten aan; bepaal de gewenste openingshoek en de montageafmetingen A/B. Controleer de volledige bewegingsruimte van de arm.
- Monteer de arm en bevestig de achterste console met geschikte ankers aan de dragende ondergrond. Monteer de aandrijving verticaal en ontgrendel deze.
- Schuif de arm bij gesloten vleugel uit tot de maximale uitschuiflengte en controleer of deze mechanisch in de uiterste stand wordt vergrendeld. Plaats de voorste console op een stevig deel van het frame. De gebogen arm wijst naar de vleugel; lijn de arm horizontaal uit.
- Bevestig de console eerst tijdelijk. Beweeg de poort met de hand over de volledige baan en controleer dat de arm niet tegen de pilaar of muur botst en dat de vleugel beide aanslagen bereikt.
- Maak de bevestiging definitief en plaats de pennen en borgveren van het type Benzing. Door de voorste console uit te lijnen kunt u ook de controlemaat van 75 mm uit de montagetekening controleren.
- Schuif de vleugel ongeveer halverwege de baan, vergrendel de motor met de sleutel en beweeg hem voorzichtig met de hand zodat de tandwieloverbrenging aangrijpt.

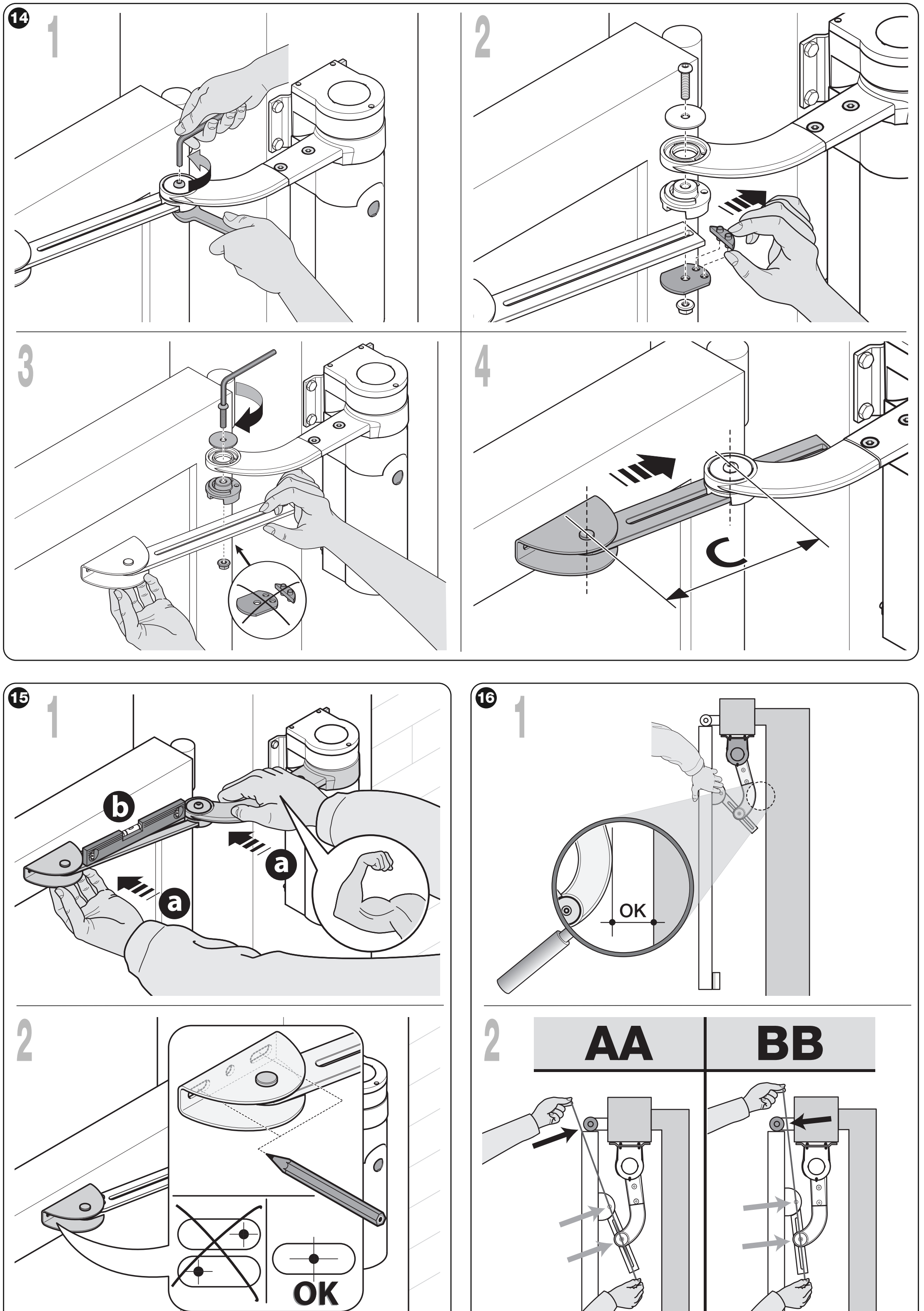

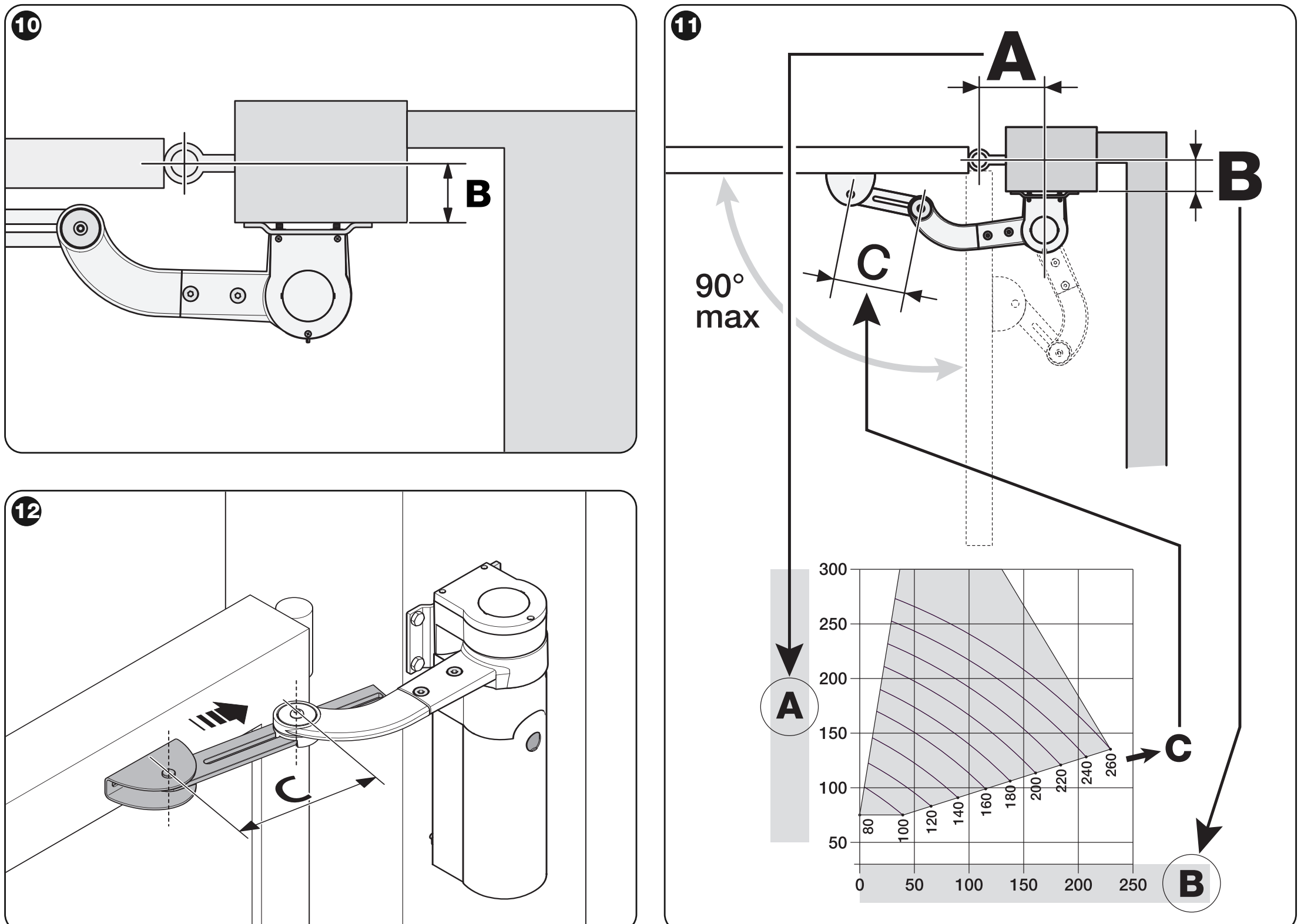

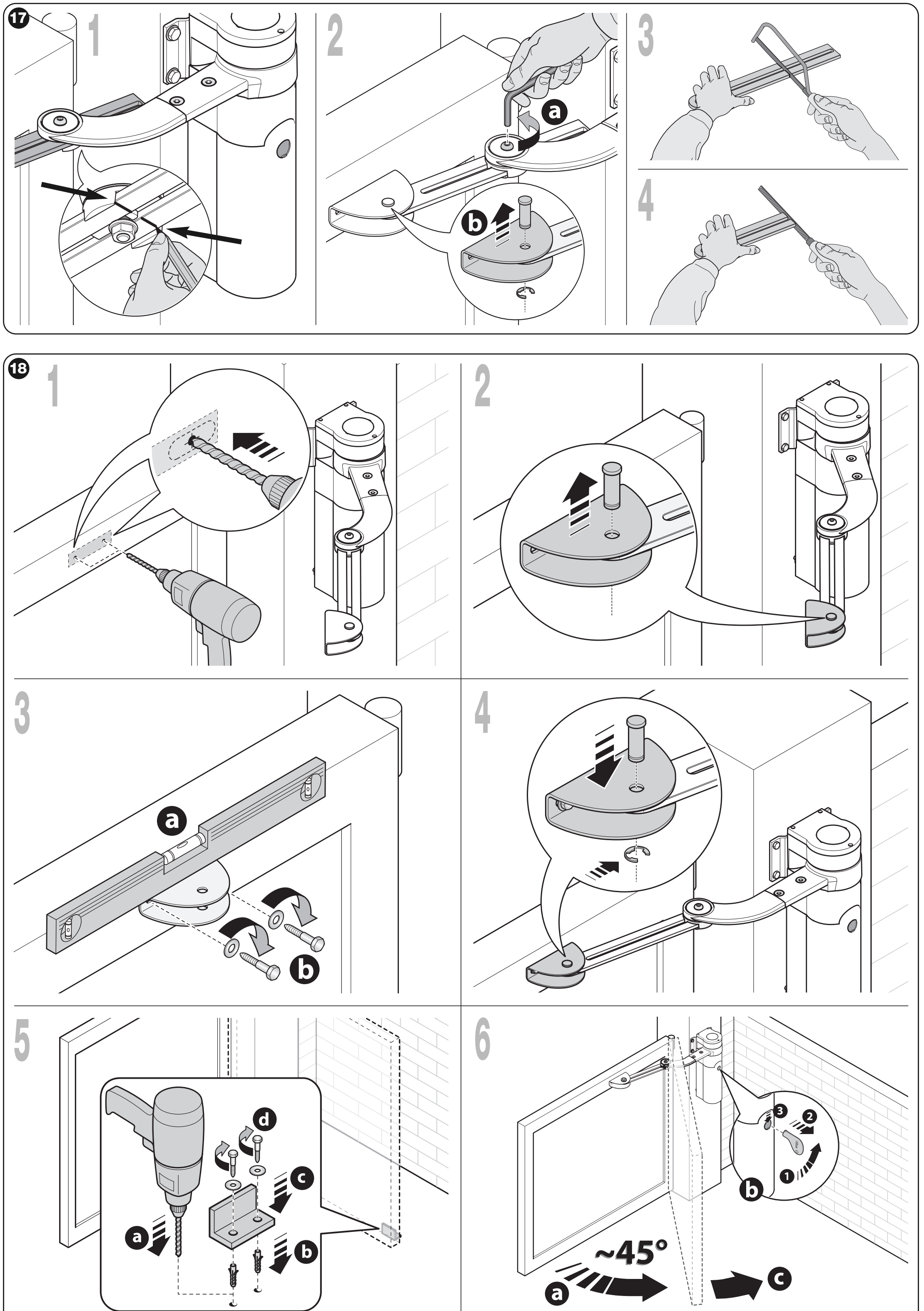

De arm inkorten bij beperkte ruimte
Het inkorten moet door een installateur gebeuren en vóór de definitieve bevestiging van de console. De maximale openingshoek met de verkorte arm is 90° en de maximale vleugellengte is 1,6 m, volgens de belastingsgrafiek.
- Stel de open stand in op maximaal 90° en plaats een tijdelijke aanslag. Meet B; bepaal A en de afstand C tussen de pennen aan de hand van de grafiek voor de verkorte arm.
- Stel de arm in op maat C en bevestig de voorste console tijdelijk op de gesloten vleugel. Controleer bij het openen de positie van de pennen ten opzichte van het scharnier aan de hand van afbeelding AA/BB.
- Als het strakgespannen controletouwtje loopt zoals bij BB, vergroot u C met enkele millimeters en herhaal u de test tot positie AA is bereikt, zonder dat de arm een obstakel raakt.
- Zaag de arm pas af nadat de geometrie is gecontroleerd, volgens de oorspronkelijke tekening; monteer de arm en bevestig de console en vaste aanslagen definitief.

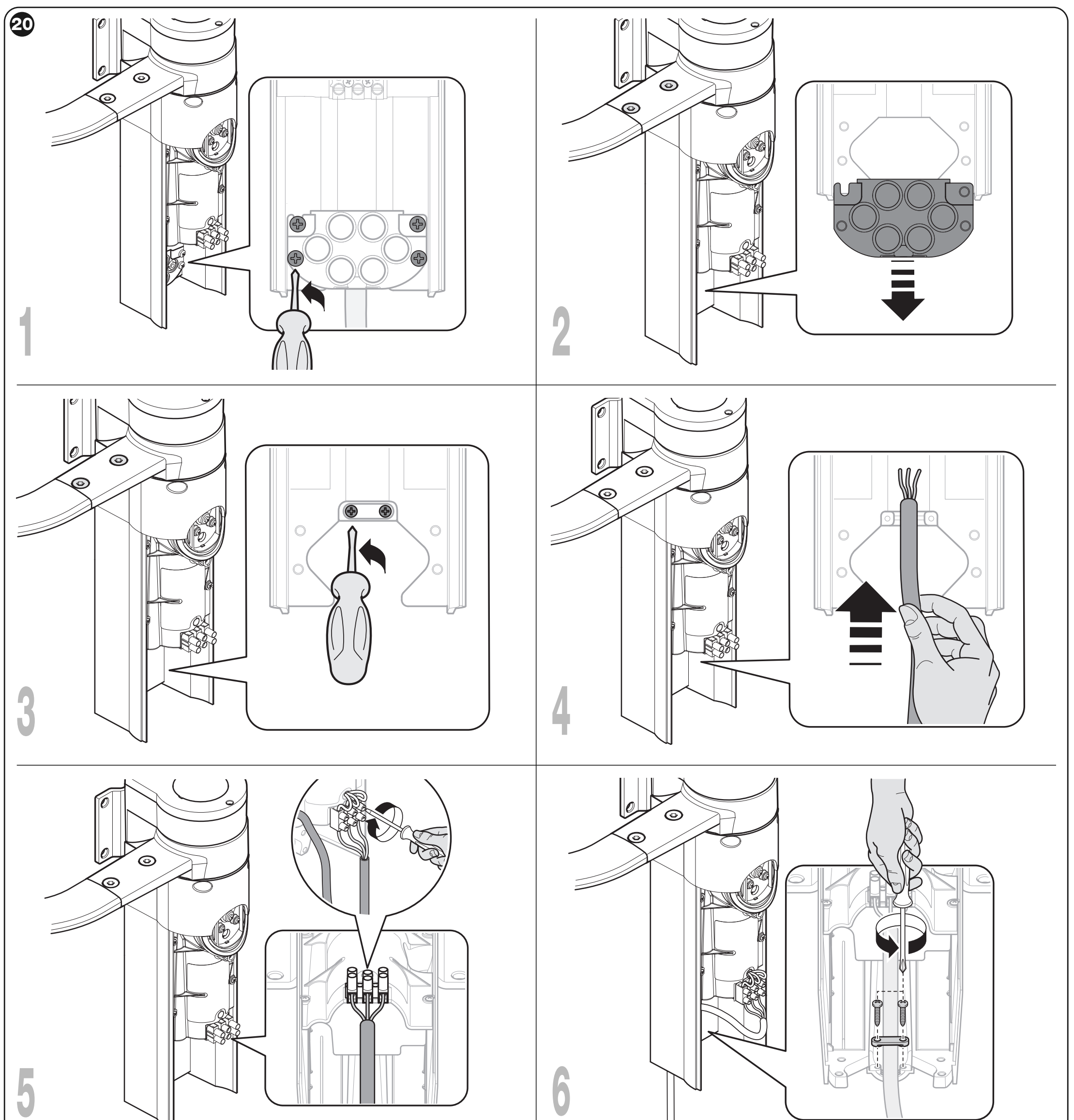

WL1024 aansluiten op de besturing WL1024C
WL1024 wordt niet op 230 V aangesloten. Deze wordt gevoed via de motoruitgang WLA1 op de WL1024C. Gebruik voor de verbinding een kabel van 3 × 1,5 mm², maximaal 6 m: twee motordraden en een beschermingsleiding. De polariteit van de motordraden wordt omgekeerd wanneer de bewegingsrichting verandert; dit is geen permanente +/−-voeding voor accessoires.
- Koppel alle voedingsbronnen los. Verwijder de onderste afdekking van de WL1024 en de vier schroeven van de wartelhouder; bewaar de twee afstandsstukken.
- Voer de kabel door de wartel. Sluit de drie aders precies volgens de symbolen op het motorklemmenblok aan en sluit de beschermingsgeleider aan op de gemarkeerde aarding. Draai de wartel vast.

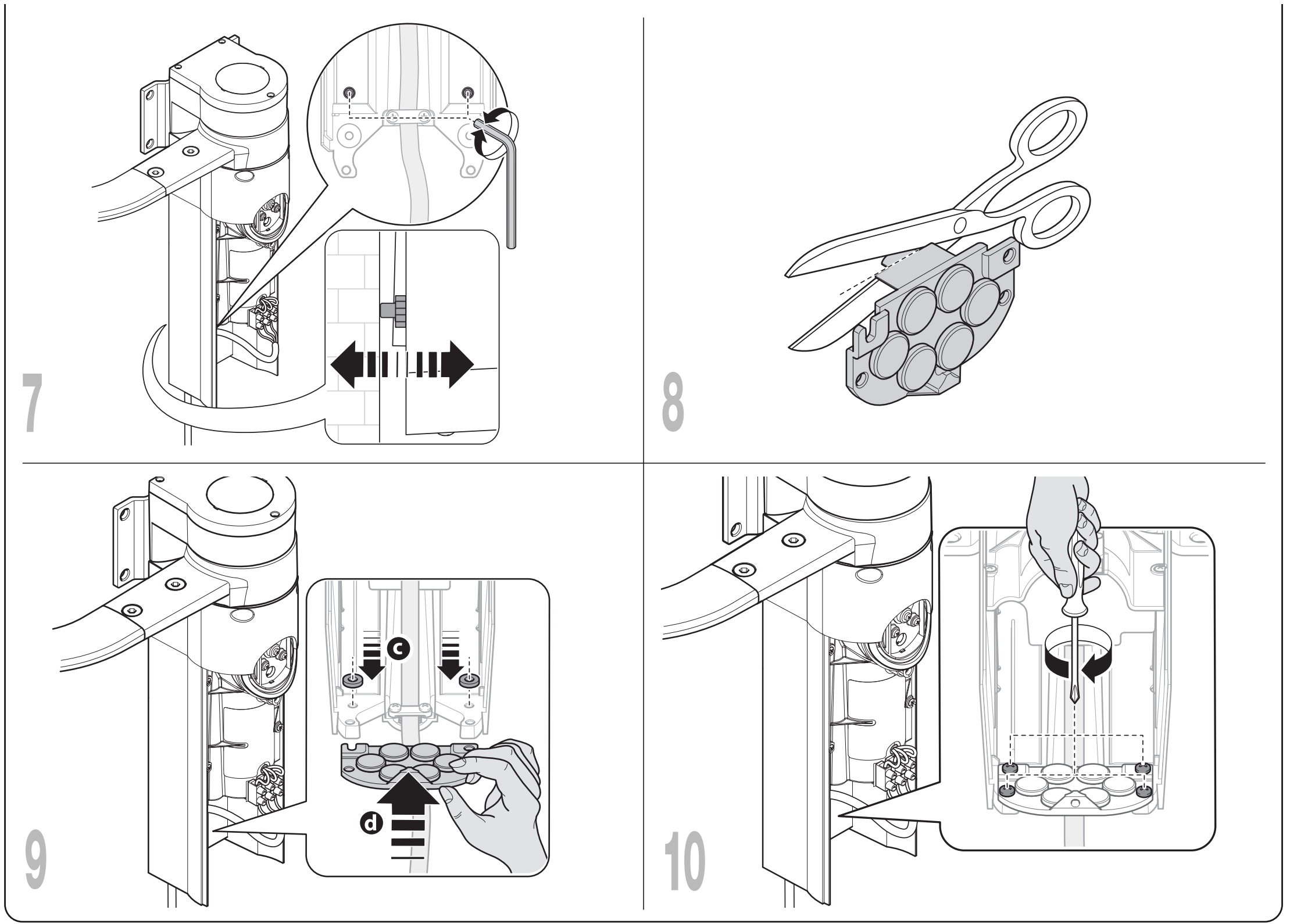

- Stel de twee binnenste steunen zo af dat ze tegen de kolom rusten. Pas de rand van de wartelhouder aan zoals afgebeeld en plaats beide afstandsstukken en de afdekking terug.
- Sluit op de WLA1 de tweede motor aan op de motoruitgang M1 ervan. Stel de jumpers JA/JB in volgens de positie van de besturende motor en de overlap van de vleugels in de onderstaande tabel.
De aanduiding M1/M2 tijdens het inleren is gebaseerd op de configuratie van JA/JB en de overlap van de vleugels. Kies de jumpers niet alleen op basis van de kant waarop de WL1024-motor zich bevindt; gebruik de bijbehorende afbeelding met de besturingseenheid en de overlappende vleugel.
Accessoireklemmen op de WLA1
Deze klemmen bevinden zich in de WL1024C, niet in de afzonderlijke WL1024. Neem de hulpvoeding af van de specifieke klemmen die in het detail hieronder zijn aangeduid, niet van een willekeurig paar contacten.
| Aansluiting | Polariteit en elektrische gegevens |
|---|---|

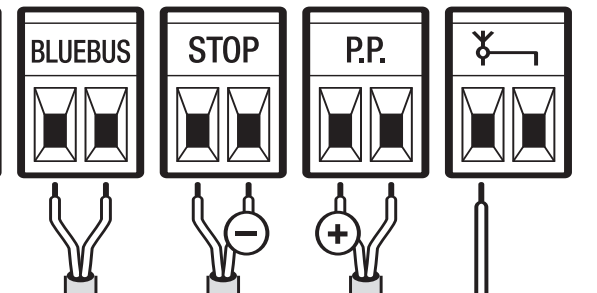

| Hulpvoeding | + linker klem van het paar P.P.; − rechter klem van het paar STOP, met de opschriften in dezelfde leesrichting als in de afbeelding hieronder. Spanning 18–31 V DC bij netvoeding of zonnevoeding, 11–14 V DC bij PS424. Maximaal totaalverbruik 200 mA. De voeding blijft beschikbaar in stand-by. |
| BlueBUS / NICE EPMB | Twee aders parallel, zonder polariteit. Kabel 2 × 0,5 mm² tot 20 m; gebruik bij 20–40 m 2 × 1 mm². Stel TX en RX in op het bijbehorende adres en voer het inleren van de apparaten opnieuw uit. |
| P.P. – commando | Schakelcontact potentiaalvrij NO-contact. Voor het commando wordt geen voeding op +/− gebruikt. |
| STOP | NO, NC of 8,2 kΩ, afhankelijk van de veiligheidsvoorziening; het type wordt tijdens het inleren opgeslagen. Geen polariteit voor het contact, geen externe spanning aansluiten. |
| ELS – elektrisch slot | 12 V AC, maximaal 15 VA; geen +/−. Deze specificatie geldt voor de functie van het elektrische slot. |
| FLASH / NICE WLT | FLASH-connector op het voedingsgedeelte van de WL1024C; behoud de originele connector en de aansluiting van de WLT. Voor de waarschuwingslichtfunctie is de uitgang 12 V DC, maximaal 21 W. Gebruik hier niet de polariteit van P.P./STOP. |
Eerste inbedrijfstelling van een dubbele draaipoort
De volgende handelingen worden door de installateur uitgevoerd op de WLA1 in de WL1024C, na voltooiing van de montage, controle van de aansluitingen en installatie van de vaste eindaanslagen. Er mogen zich geen personen of obstakels in het poortgebied bevinden. Deze procedure geldt voor een printplaat met vier leds L1–L4.
1. BlueBUS en STOP inleren
- Na het inschakelen moet de BlueBUS-led regelmatig, ongeveer eenmaal per seconde, knipperen. Schakel bij een afwijkende signalering de voeding uit en controleer de aansluitingen.
- Houd OPEN + STOP/SET ongeveer 3 seconden. Laat los wanneer L1 en L2 snel beginnen te knipperen.
- Na afloop moet STOP branden en moeten L1/L2 uit zijn. Voer het inleren opnieuw uit na elke toevoeging of verwijdering van een apparaat, ook als er oorspronkelijk geen apparaat was aangesloten.
2. Eindposities inleren

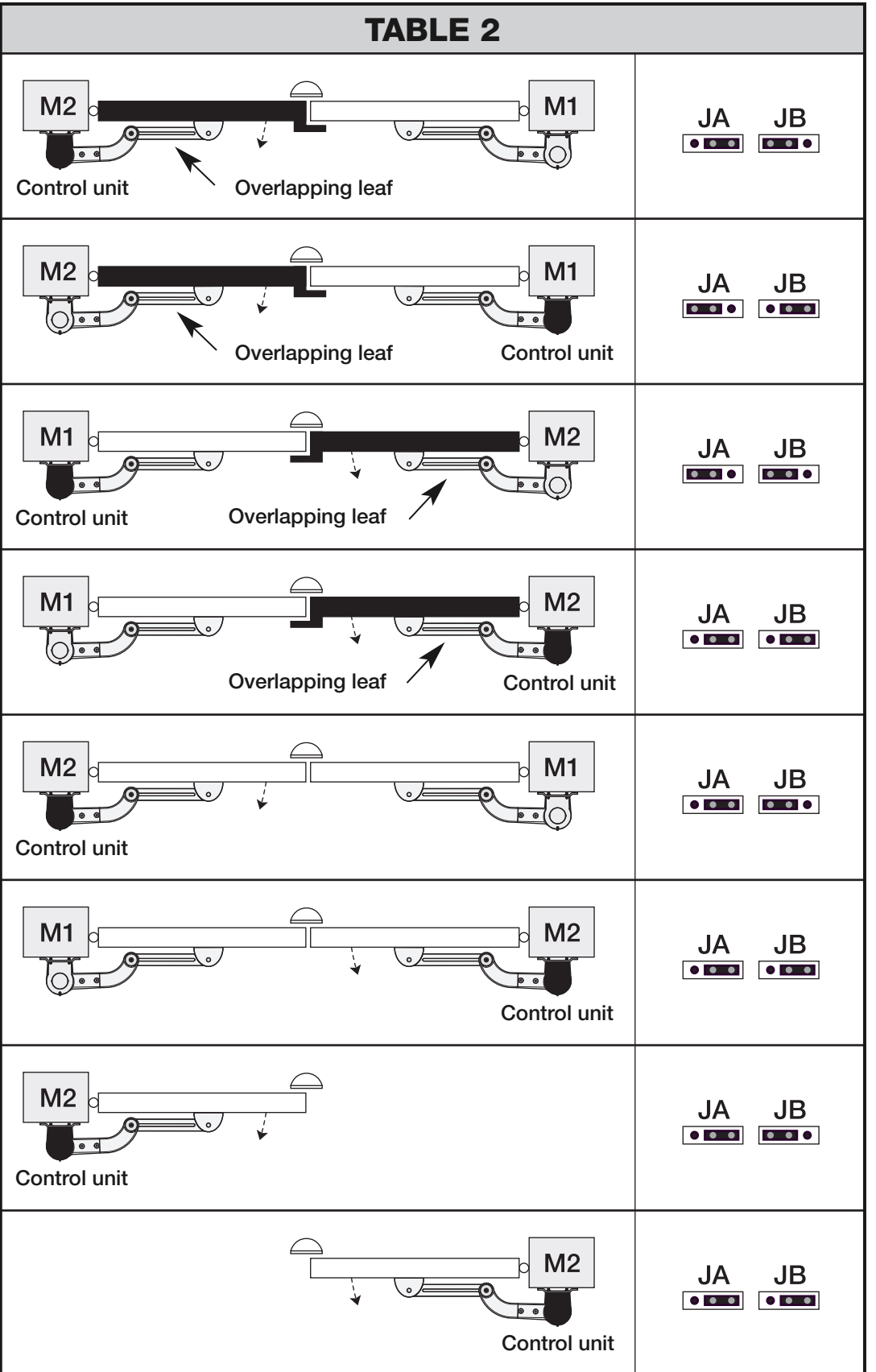

- Controleer JA/JB. Ontgrendel beide motoren, zet de vleugels halverwege het traject en vergrendel ze weer.
- Houd STOP/SET + CLOSE ongeveer 3 seconden. Laat los wanneer L3/L4 snel knipperen.
- De installatie moet de volgende bewegingen uitvoeren: M1 langzaam sluiten, M2 langzaam sluiten, beide vleugels langzaam openen tot aan de aanslagen en vervolgens volledig en snel sluiten.
- Druk bij een verkeerde richting of volgorde onmiddellijk op een willekeurige knop. Controleer na het loskoppelen van de voeding JA/JB en de polariteit van de twee motordraden van de WL1024; de beschermingsgeleider blijft ongewijzigd.
- Na succesvol sluiten gaan L3/L4 uit. Test een volledige openings- en sluitcyclus met vertraging. Activering van een fotocel of een ander commando tijdens het inleren onderbreekt de procedure; deze moet vanaf het begin worden herhaald.
Instellingen voor een dubbele draaipoort op de WLA1
Op de afzonderlijke WL1024 wordt niets geprogrammeerd. De volgende instellingen gelden voor de WLA1-besturingseenheid met vier leds L1–L4 in de WL1024C-motor. De knoppen OPEN en CLOSE worden tijdens het programmeren gebruikt om te selecteren; STOP/SET dient ter bevestiging. De vertraging en eindposities zijn gebaseerd op het inleren van het traject. De volgorde van de vleugels moet overeenkomen met de configuratie van JA/JB.
Niveau I – functies in- en uitschakelen
- Houd STOP/SET ongeveer 3 seconden. Laat los wanneer L1 begint te knipperen.
- Verplaats de knipperende led met OPEN of CLOSE naar de gewenste functie.
- Wijzig de status door kort op STOP/SET te drukken: kort knipperen = OFF, lang knipperen = ON.
- Wacht 10 seconden zonder een knop in te drukken; het programmeren wordt afgesloten en de wijzigingen worden opgeslagen. Wacht bij het instellen van andere functies niet langer dan 10 seconden tussen twee knopdrukken.
| Led – functie | ON / OFF en fabrieksinstelling |
|---|---|
| L1 – Automatisch sluiten Sluiten na de ingestelde pauzetijd. | ON: na het openen sluit de poort zodra de pauzetijd is verstreken; standaard 30 s. OFF – fabrieksinstelling: halfautomatische werking; om te sluiten is een commando nodig. |
| L2 – Sluiten na fotocelactivering De wachttijd na het passeren verkorten. | ON: activering van de fotocel tijdens het openen of sluiten verkort de pauzetijd tot 5 s. Als automatisch sluiten is uitgeschakeld en de fotocel tijdens het sluiten wordt geactiveerd, wordt na activering de geprogrammeerde pauzetijd toegepast. OFF – fabrieksinstelling: deze functie is uitgeschakeld. |
| L3 – Sluiten na herstel van de voeding Gedrag wanneer de stroom terugkeert. | ON: als de besturingseenheid na herstel van de voeding detecteert dat de poort openstaat, sluit deze na 5 s voorwaarschuwing door het knipperlicht. OFF – fabrieksinstelling: Bij terugkeer van de stroom start het sluiten niet vanzelf. |
| L4 – BlueBUS-stand-by Energiebesparende modus, vooral bij gebruik van een accu of zonne-energie. | ON: 1 minuut na een manoeuvre worden de BlueBUS-uitgang en de leds uitgeschakeld, behalve de langzaam knipperende BlueBUS-led. Een nieuw commando hervat de werking met een korte vertraging. OFF – fabrieksinstelling: Normale werking zonder deze uitschakeling. |
Niveau II – parameterwaarden
De ingangs-led selecteert de parameter; de waarde-led geeft de instelling aan. Vetgedrukte waarden zijn fabrieksinstellingen. Een wijziging van de kracht of snelheid moet worden gevolgd door een functionele en veiligheidstest van de volledige poort.
- Houd STOP/SET ongeveer 3 secondeningedrukt; laat los wanneer L1 knippert.
- Selecteer met OPEN of CLOSE de ingangs-led van de gewenste parameter.
- Druk opnieuw op STOP/SET en houd de knop. Na ongeveer 3 seconden gaat de led van de huidige waarde branden.
- Selecteer terwijl u STOP/SET ingedrukt houdt de waarde-led met OPEN of CLOSE. Laat daarna STOP/SET los.
- Wacht 10 seconden zonder op een knop te drukken, zodat de instelling wordt opgeslagen en de programmering wordt beëindigd.
| Ingangs-led – naam en beschrijving | Instellings-led – waarde |
|---|---|
| L1 – Pauzetijd Wachttijd voordat de poort sluit; van toepassing wanneer automatisch sluiten is ingeschakeld. | L1 – 5 s L2 – 30 s L3 – 60 s L4 – 120 s |
| L2 – Stap-voor-stap Volgorde van commando's via P.P. en de afstandsbediening. | L1 – openen → stop → sluiten → stop L2 – openen → stop → sluiten → openen L3 – openen → sluiten → openen → sluiten L4 – woonmodus: tijdens het openen hebben P.P. en OPEN geen effect; CLOSE keert de beweging om, zodat de poort sluit. Tijdens het sluiten keert P.P. of OPEN de beweging om, zodat de poort opent; CLOSE heeft geen effect. |
| L3 – Motorsnelheid Snelheid tijdens de normale beweging. | L1 – langzaam L2 – gemiddeld L3 – snel L4 – zeer snel |
| L4 – Motorkracht Krachtniveau van beide motoren; niet bedoeld om stroef lopen of een onjuiste geometrie te compenseren. | L1 – niveau 1, minimale kracht L2 – niveau 2 L3 – niveau 3 L4 – niveau 4, maximale kracht |
Afstandsbediening
Zenders NICE MYGO4 worden ingeleerd op de insteekontvanger NICE OXIBD in de besturingsmotor WL1024C volgens de handleiding daarvan. Het inleren van de zender staat los van het inleren van de apparaten en de loopweg; de WL1024 heeft geen ingebouwde radio-ontvanger.
WLA1-instellingen herstellen
Houd op de WLA1 tegelijk OPEN + CLOSE, totdat L1 en L2 beginnen te knipperen, en laat dan de knoppen los. De besturingsprint herstelt de fabrieksinstellingen. Voer het inleren van de apparaten en het inleren van de loopweg opnieuw uit en voer een veiligheidstest uit. Dit is niet de procedure voor het wissen van het radiogeheugen van de ontvanger.
Noodaccu en zonne-energievoeding
NICE PS424 wordt pas op de besturingsmotor WL1024C aangesloten nadat de montage, het inleren en de tests zijn voltooid. De WL1024 krijgt voeding via de WLA1. Gebruik de daarvoor bestemde accuconnector; verwissel de polariteit niet met die van de hulpcontacten voor accessoires.
NICE SOLEMYO SYKCE30 is een alternatief voor netvoeding, nadat de zoninstraling en het aantal cycli zijn gecontroleerd. Netvoeding en zonne-energievoeding mogen niet gelijktijdig worden gebruikt. De losse WL1024 is niet voorzien van een accu of zonne-energieset.
Als de tweede vleugel niet goed werkt
| Symptoom | Wat controleren |
|---|---|
| WL1024 beweegt niet | Voeding en status van de WLA1 in de WL1024C, stevige aansluiting van het motorklemmenblok, kabel 3 × 1,5 mm² en blokkering van de overbrenging. |
| De vleugel opent tijdens het inleren in plaats van te sluiten | Breek het inleren af. Controleer na het loskoppelen van de voedingsbronnen JA/JB en de motordraden van de WL1024 volgens het aansluitschema. |
| De vleugels overlappen elkaar tijdens het sluiten in de verkeerde volgorde | Controleer de configuratie van JA/JB aan de hand van de daadwerkelijke overlap van de vleugels en controleer of de loopweg correct is ingeleerd. Herhaal het inleren na de reparatie. |
| De motor stopt of keert de beweging om | Ontgrendel eerst en controleer de bewegingsweerstand, de geometrie van de arm en de stevigheid van de aanslagen. Controleer de fotocellen en de STOP-functie. Verhoog de kracht niet om een mechanisch probleem te compenseren. |
| L1/L2 of L3/L4 knipperen langzaam | L1/L2 geven aan dat de apparaten moeten worden ingeleerd; L3/L4 geven aan dat de eindposities moeten worden ingeleerd. Ga verder volgens de instructies voor de eerste ingebruikname. |
| Alleen de afstandsbediening werkt niet | Als de poort op de knop van de WLA1 reageert, controleer dan de batterij van de zender en de ontvanger, niet de aansluiting van de tweede motor. |

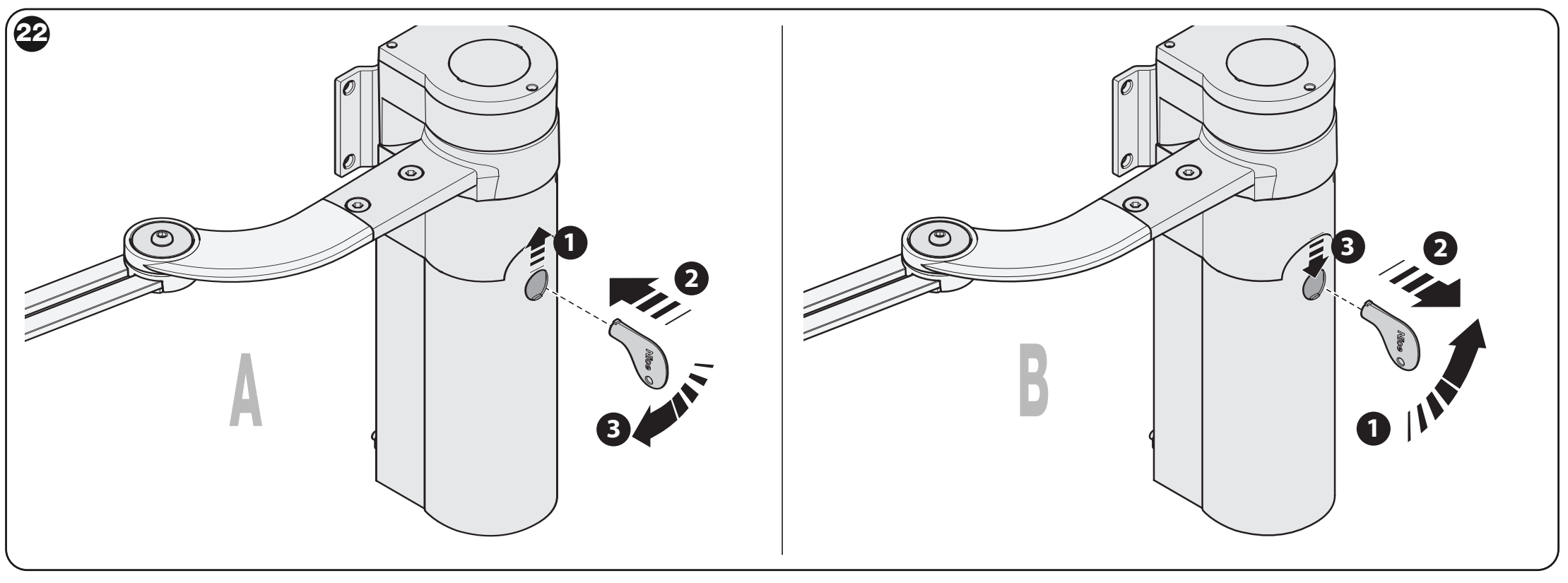

Handmatige ontgrendeling bij stroomuitval
- Stop de poort en houd de vleugel vast zodat deze niet uit zichzelf kan bewegen. Open het klepje en steek de ontgrendelingssleutel erin.
- Draai de sleutel bijna een volledige slag rechtsom. De vleugel kan nu met de hand worden verplaatst.
- Draai de sleutel linksom om te vergrendelen en beweeg de vleugel voorzichtig totdat de overbrenging mechanisch vastklikt.
- Verwijder de sleutel, draai de ontgrendelingsschijf 90° linksom en sluit het klepje. Ontgrendel bij een dubbele poort elke motor afzonderlijk.
Controle vóór gebruik
- Met de motor ontgrendeld moet de vleugel met de hand kunnen worden geopend en gesloten met een kracht van minder dan 390 N en na het loslaten stil blijven staan. Dit is een test van de handmatige beweging, niet de toegestane botskracht op een persoon.
- Controleer de ankers, pennen, borgingen, afdekkingen en de volledige beweging van de arm. Voer meerdere tests uit van openen, sluiten en stoppen.
- Test elke fotocel, veiligheidslijst en STOP-functie afzonderlijk. Als de bescherming gebruikmaakt van krachtbegrenzing, moet de monteur de botskrachten meten en de veiligheid van de volledige installatie controleren.
- Draag de poort pas over na geslaagde tests. De eigenaar moet de bedieningshandleiding, een demonstratie van de ontgrendeling en een onderhoudsplan ontvangen. Kinderen en andere personen mogen zich niet binnen het bewegingsbereik van de poortvleugels bevinden.
Onderhoud en periodieke controle
Laat de controle uiterlijk elke 6 maanden of na 20 000 manoeuvres uitvoeren, afhankelijk van wat zich het eerst voordoet. Koppel vóór werkzaamheden alle voedingsbronnen los. Controleer de bevestigingen, corrosie, speling op de pennen, borgringen, slijtage van de arm en de afdichting van de afdekkingen; vervang beschadigde onderdelen. Herhaal na het onderhoud de functionele en veiligheidstests.
Technische specificaties WL1024
| Parameter | Waarde |
|---|---|
| Type | Elektromechanische knikarmmotor zonder besturingseenheid |
| Motorvoeding | 24 V DC van de WLA1 in de WL1024C |
| Nominale stroom | 2 A |
| Aanloopstroom | 3 A, maximaal 2 s |
| Nominaal koppel | 50 Nm |
| Hoeksnelheid onbelast | 0,20–0,30 rad/s |
| Hoeksnelheid bij nominaal koppel | 0,16–0,24 rad/s |
| Bedrijf | Maximaal 100 volledige cycli per dag; WLA1 begrenst dit op ongeveer 50 cycli/uur |
| Bedrijfsduur | Ongeveer 10 minuten |
| Beschermingsgraad | IP44 bij een onbeschadigde, gesloten behuizing |
| Temperatuur | −20 tot +50 °C |

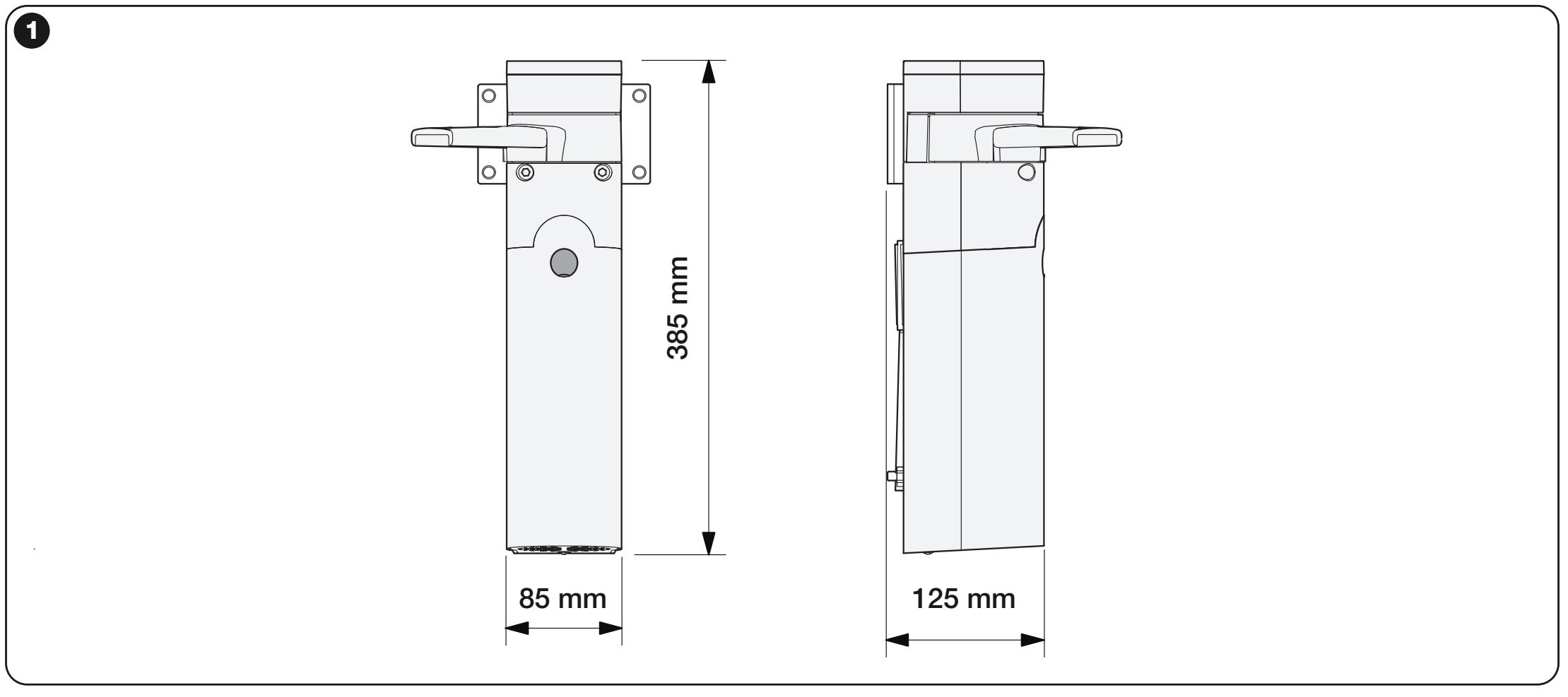

| Afmetingen | 90 × 125 × 385 mm |
| Motorgewicht | 4,3 kg |
De motor is niet geschikt voor zure, sterk zoute of explosieve omgevingen. Het aantal cycli garandeert geen gebruik bij elke poort; ook de belastingslimieten en de mechanische staat zijn bepalend.
De maat-tekening vermeldt een breedte van 85 mm; de technische afmetingen van de aandrijving zijn 90 × 125 × 385 mm. Controleer vóór het boren de daadwerkelijke motor en beugel en houd de volledige bewegingsruimte van de arm vrij.
