Pied de poteau avec platine supérieure fixe
| Disponibilité du produit : | En stock | Nous expédions généralement les marchandises dans les 24 heures. |
|---|
en stock
4,05 € TTC
| A [mm] |
H [mm] |
M [filetage] |
Inférieure plaque [mm×mm] |
Poids |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,52 kg |
en stock
4,25 € TTC
| A [mm] |
H [mm] |
M [filetage] |
Inférieure plaque [mm×mm] |
Poids |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,60 kg |
en stock
5,52 € TTC
| A [mm] |
H [mm] |
M [filetage] |
Inférieure plaque [mm×mm] |
Poids |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,98 kg |
en stock
7,93 € TTC
| A [mm] |
H [mm] |
M [filetage] |
Inférieure plaque [mm×mm] |
Poids |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,18 kg |
en stock
9,98 € TTC
| A [mm] |
H [mm] |
M [filetage] |
Inférieure plaque [mm×mm] |
Poids |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,32 kg |
en stock
7,56 € TTC
| A [mm] |
H [mm] |
M [filetage] |
Inférieure plaque [mm×mm] |
Poids |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,36 kg |
en stock
8,55 € TTC
| A [mm] |
H [mm] |
M [filetage] |
Inférieure plaque [mm×mm] |
Poids |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,50 kg |
en stock
11,28 € TTC
| A [mm] |
H [mm] |
M [filetage] |
Inférieure plaque [mm×mm] |
Poids |
|---|---|---|---|---|
| 110 | 330 | M24 | 110×110 | 1,73 kg |
en stock
21,94 € TTC
| A [mm] |
H [mm] |
M [filetage] |
Inférieure plaque [mm×mm] |
Poids |
|---|---|---|---|---|
| 110 | 250 | M27 | 160×160 | 2,74 kg |
Description du produit Pied de poteau avec platine supérieure fixe
|
À souder, statique, en deux parties pied d’ancrage pour poteau réglable en hauteur, il est destiné à l’ancrage de poteaux ou piliers en bois soumis à une charge de compression sur le support, à l’aide de chevilles en acier ou de vis de 10 mm de diamètre.
Les éléments de fixation servant à fixer le poteau sont les clous à tête annelée de 4 mm de diamètre, ou des vis de 10 mm de diamètre. Les diamètres disponibles des tiges filetées sont M16, M20, M24 et M27.
Le pied de poteau est zingué électrolytiquement. |
 |
Aperçu des dimensions des pieds d’ancrage pour poteau avec platine supérieure fixe
| Tige filetée | Hauteur | Platine supérieure 80x80 | Platine supérieure 110x110 | ||
|---|---|---|---|---|---|
| M16 | 100 | TK-81PP13 | — | — | — |
| 160 | TK-81PP15 | — | — | — | |
| M20 | 200 | — | TK-81PP11 | — | — |
| M24 | 200 | — | TK-81PP5 | TK-81PP1 | — |
| 250 | — | TK-81PP8 | TK-81PP2 | — | |
| 330 | — | — | TK-81PP3 | — | |
| M27 | 250 | — | — | — | TK-81PP17 |
| Platine de base 80x80 | Platine de base 110x110 | Platine de base 110x110 | Platine de base 160x160 | ||
Exemple d’utilisation du pied de poteau avec platine supérieure fixe
Convient parfaitement aux installations sur un support où les points d’ancrage sont à des hauteurs différentes. L’utilisation d’un pied d’ancrage pour poteau est particulièrement avantageuse lorsqu’il n’est pas souhaitable, pour des raisons esthétiques, d’utiliser des pieds d’ancrage en U, ou des pieds d’ancrage en L. Une alternative pourrait être un pied d’ancrage encastré pied d’ancrage en T.

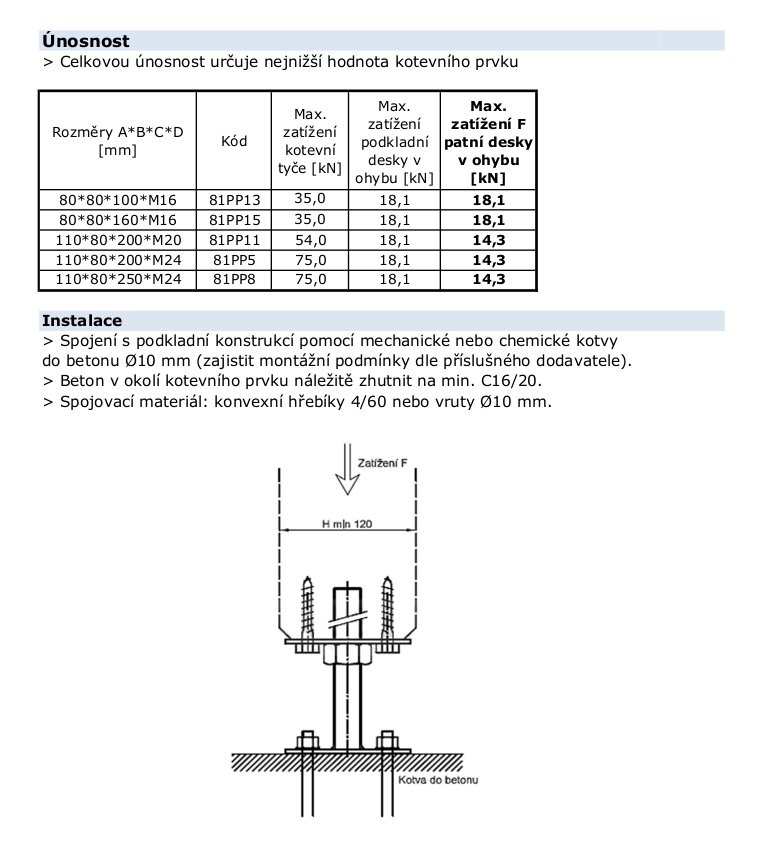

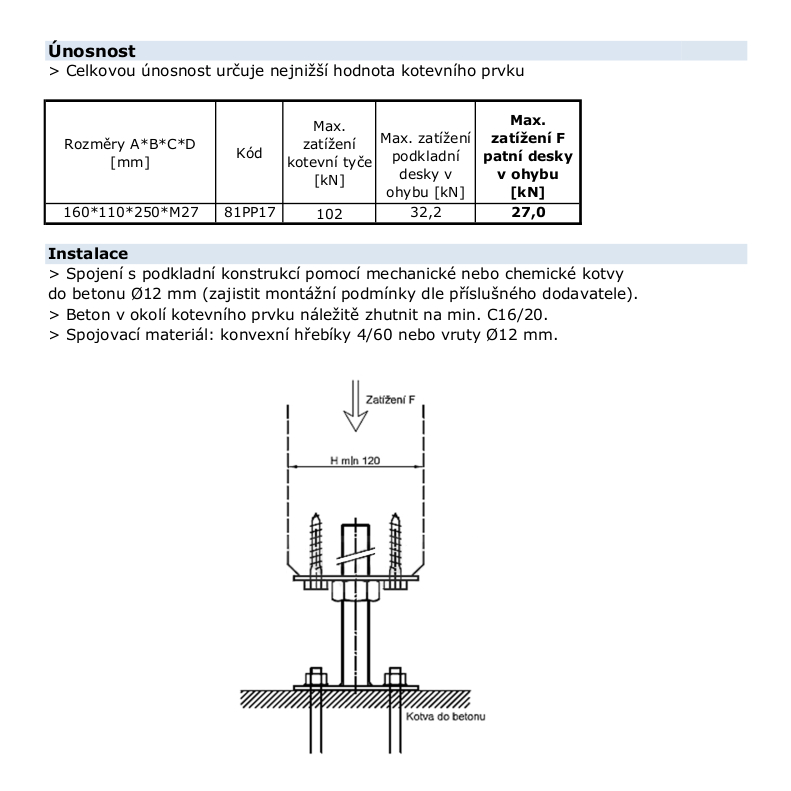

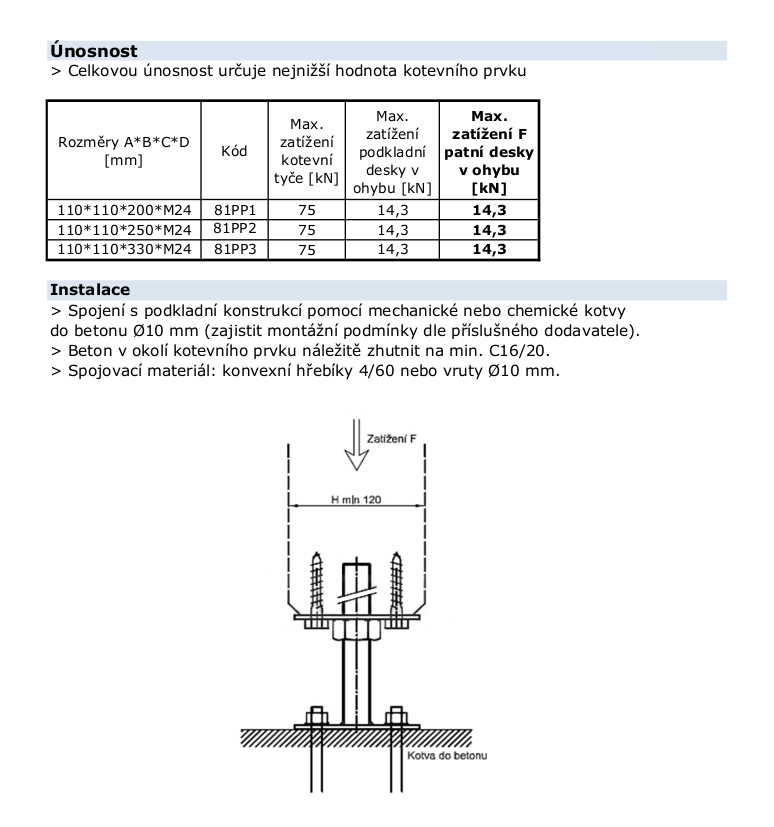

Capacité de charge du pied de poteau avec platine supérieure fixe
La capacité de charge du pied est déterminée à partir de celle de chacune des platines. La capacité de charge de la tige filetée est nettement supérieure à celle des platines et n’a donc aucune incidence sur la capacité de charge du pied.
Les éléments de fixation recommandés sont les clous à tête annelée 4x60 mm, ou des vis adaptées à la structure du poteau. Utilisez des chevilles à expansion dans le support.
Le pied d’ancrage est conçu pour fixer des poteaux et piliers soumis à une charge de compression sur une structure porteuse horizontale, avec un décalage de l’élément en bois.

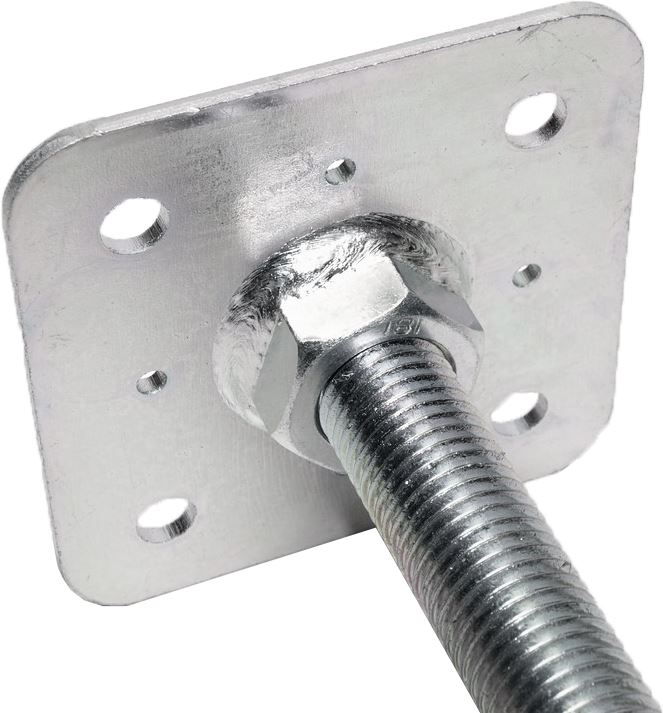

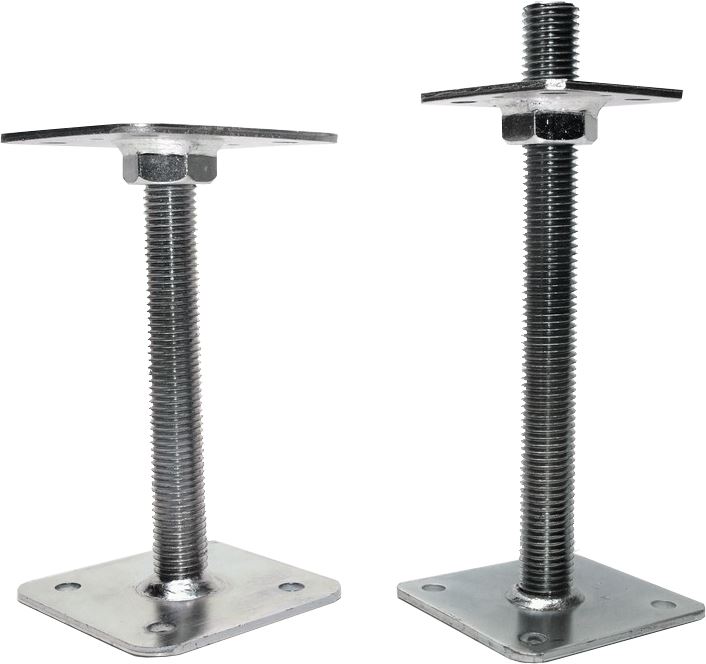

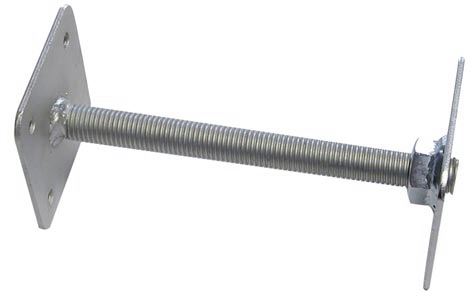

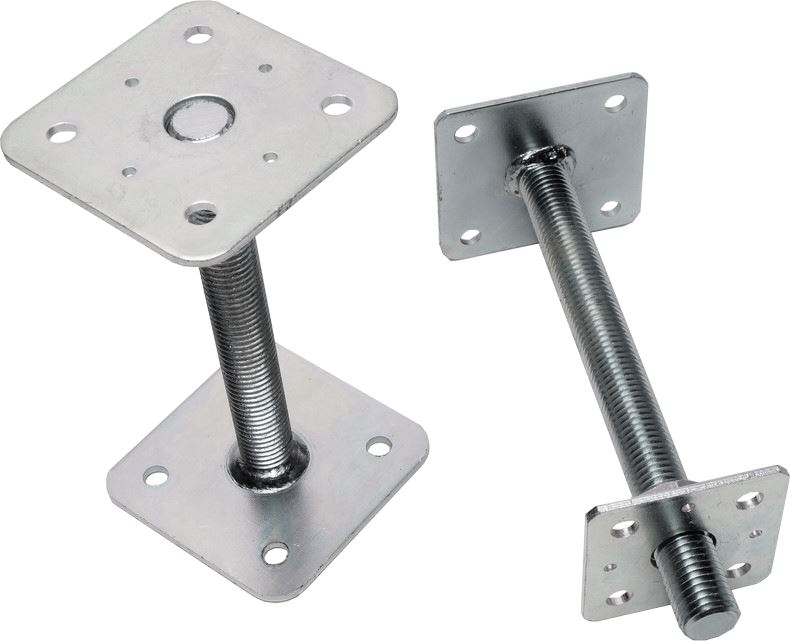

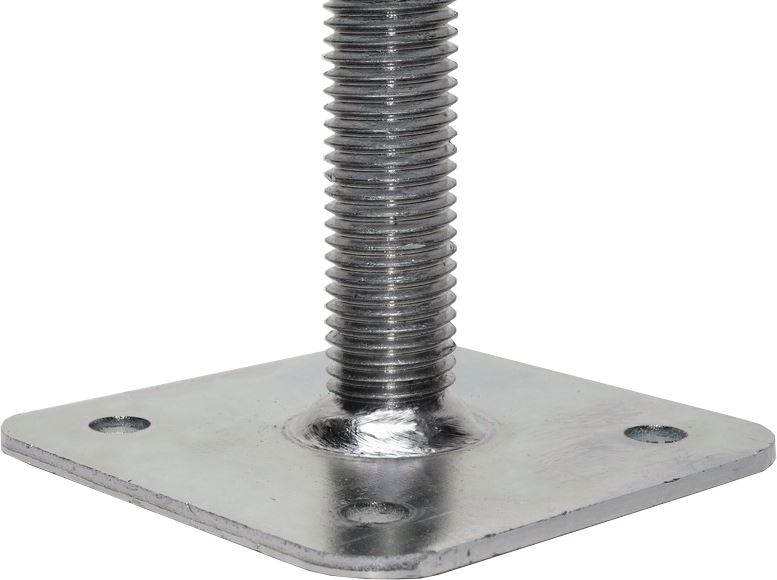

Galerie photo du pied de poteau avec platine supérieure fixe
 |
 |
 |
 |
 |
