Composants pour portails suspendus

Utilisation des composants pour portails suspendus

Les composants constituent une solution pour les portails coulissants suspendus. Le support (plafond, mur, poutre, etc.) doit être suffisamment résistant pour permettre la fixation du mécanisme.

Portails suspendus

Plusieurs raisons peuvent inciter à choisir un portail suspendu plutôt qu’un portail roulant sur rail ou un portail autoportant :

terrain irrégulier
nécessité d’éviter un obstacle tel qu’un rail
installation du portail sur un terrain en pente
espace insuffisant pour l’ouverture d’un portail autoportant

Autres utilisations du système suspendu

Le système suspendu peut bien sûr aussi être utilisé pour d’autres structures. Cette solution convient partout où vous devez déplacer des objets au-dessus du terrain ou du sol :

portes suspendues, cloisons, écrans, brise-vue – partout où l’on souhaite gagner de la place par rapport à une ouverture à vantaux et bénéficier d’un montage simple, réalisable soi-même
voies de roulement pour ponts roulants et manipulateurs – ce système peut également servir de convoyeur simple ou de voie de roulement pour pont roulant, afin de déplacer des objets dans un garage, un entrepôt ou un atelier de production

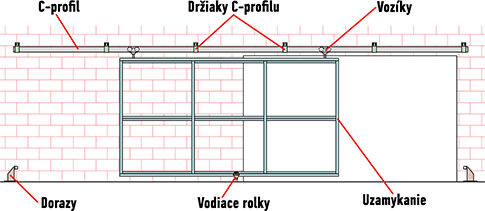

Composants du système suspendu

Le mécanisme de la structure suspendue se compose des éléments de base suivants :
Partie porteuse	- Profilé C est fixé au plafond, à une poutre ou à un mur. - les chariots suspendus circulent dans le profilé C et le portail suspendu est fixé à leur partie inférieure - les fixations pour profilé C permettant de fixer le profilé C
Partie de guidage	- les galets de guidage empêchent le portail de se déplacer latéralement - les butées délimitent les positions de fin de course du portail
Accessoires en option	- serrures pour sécuriser le portail suspendu - les poignées pour une manipulation manuelle confortable

Fixation à la structure du bâtiment

Nous proposons plusieurs solutions pour fixer le système à la structure du bâtiment, selon le type de support :

Surface horizontale ou poutre	Surface verticale ou poteau

Dans les deux cas, les fixations peuvent être installées à l’aide de vis, de chevilles chimiques ou mécaniques, ou par soudage. Il est toutefois important de vérifier que l’élément de structure auquel vous fixez le système présente une capacité portante suffisante compte tenu du poids prévu du portail. Il en va de même pour l’espacement entre les fixations, qui ne doit pas être trop important. Cela évite que le profilé C porteur ne fléchisse lors du déplacement des chariots.

Pour que le portail suspendu coulisse de manière fluide et stable, il faut empêcher tout mouvement latéral. Nous proposons plusieurs modèles de galets de guidage, utilisables de différentes façons et pouvant être combinés selon les besoins.

Pour maintenir le bas du portail en place, vous avez le choix entre deux méthodes de guidage principales :

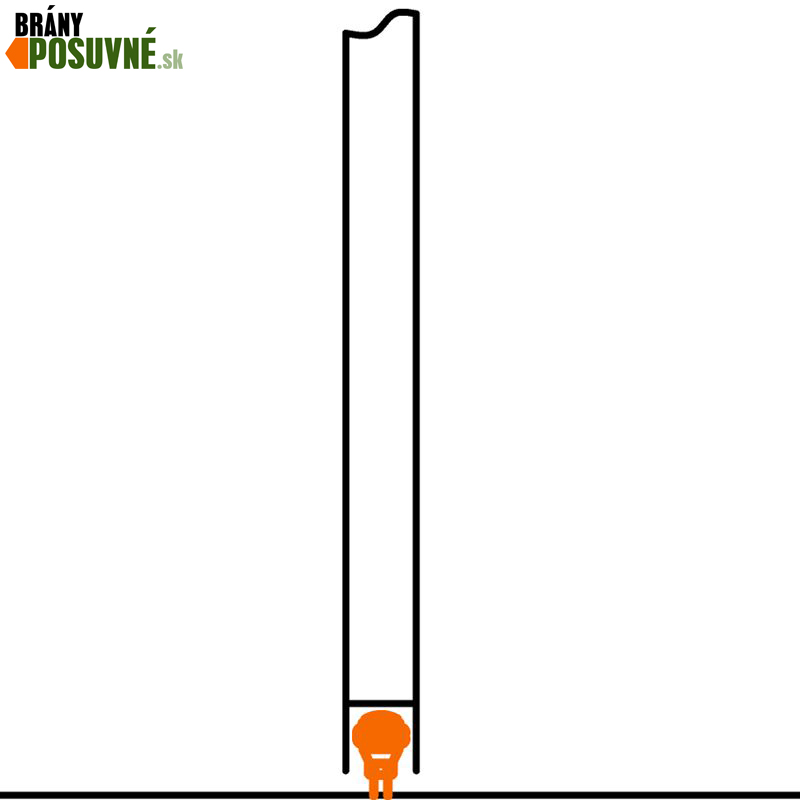

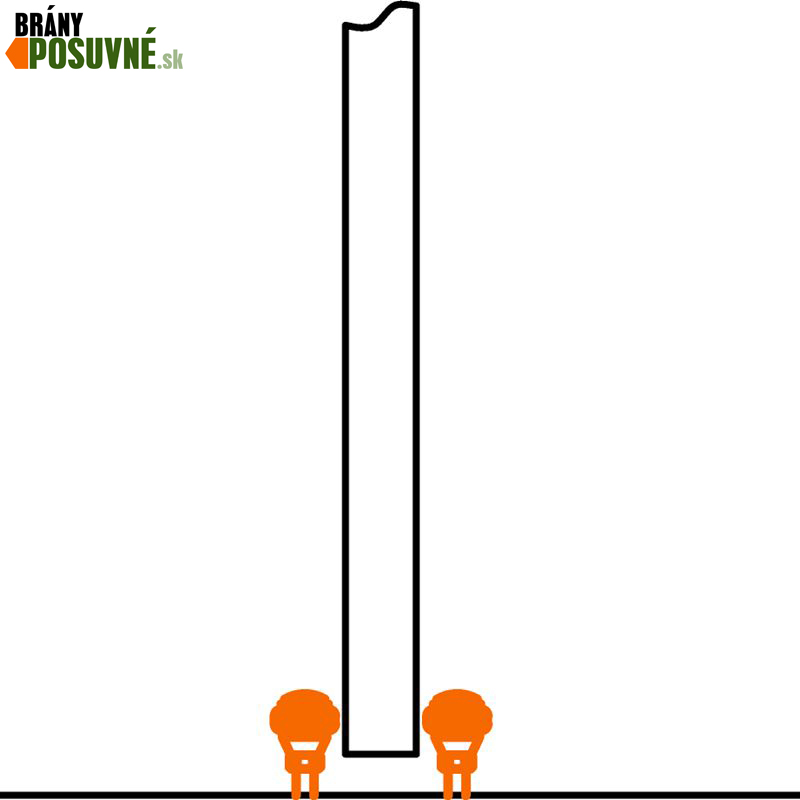

Galets de guidage de part et d’autre du portail	Galets de guidage insérés dans le profilé

Choix du profilé C et des chariots

Pour assurer le bon fonctionnement du système suspendu, choisissez un profilé C de dimensions adaptées et les chariots correspondants. Les dimensions et le poids du portail sont les principaux critères à prendre en compte pour ce choix. Si les espacements optimaux entre les fixations du profilé C sont respectés, la capacité portante de l’ensemble du système dépendra des chariots suspendus, et non du profilé C. Il faut donc prévoir à l’avance leur disposition et la charge attendue.

Pour choisir les chariots, vous pouvez vous référer au tableau de leurs capacités de charge :

Capacité de charge des différents chariots
Chariot	petit		moyen		grand
Nombre de galets	2	4	2	4	2	4
Capacité de charge	30 kg	50 kg	100 kg	250 kg	175 kg	350 kg

L’utilisation d’un plus grand nombre de chariots pour un même portail ne réduit pas toujours la charge supportée par chaque chariot. Pour illustrer cela, voici des schémas de répartition de la charge avec deux, trois et quatre chariots :

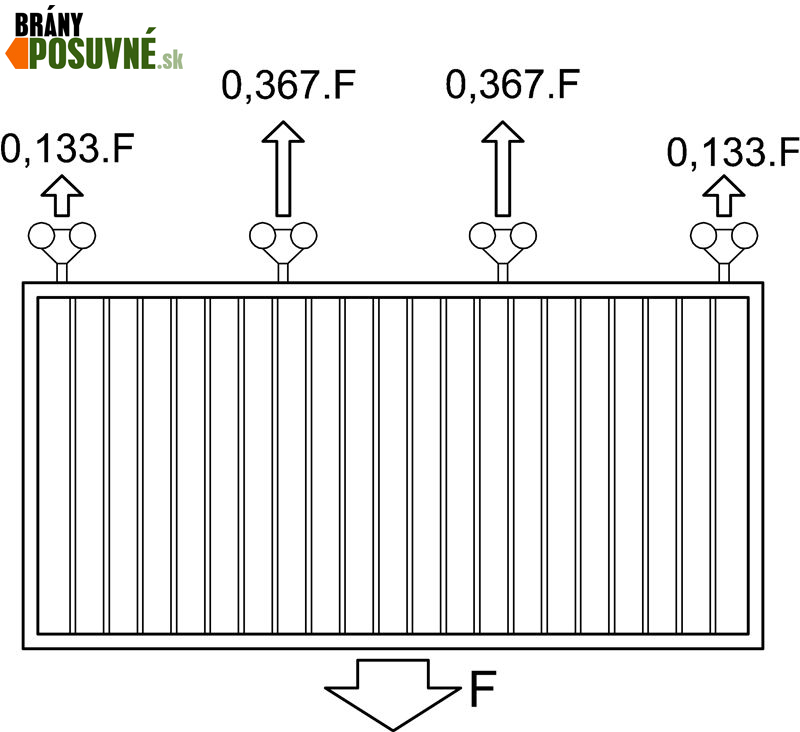

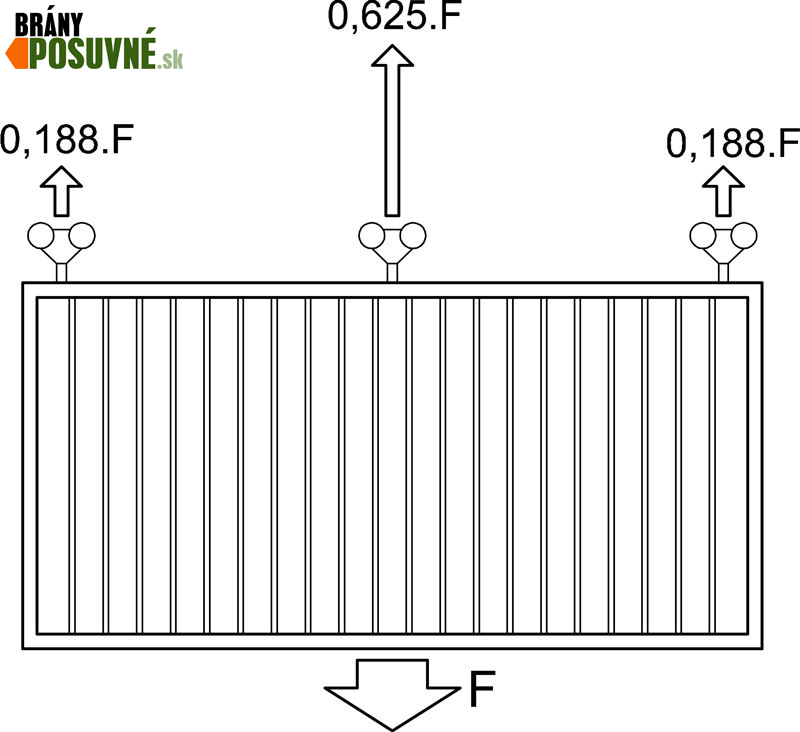

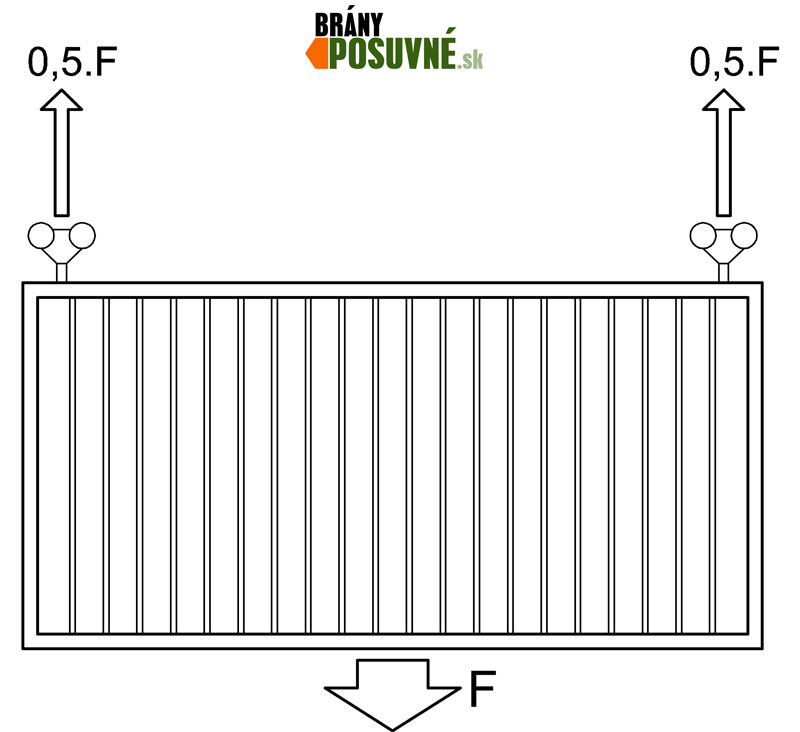

Charge avec deux chariots	Charge avec trois chariots	Charge avec quatre chariots

(Cet exemple montre que la charge supportée par un chariot lorsqu’on en utilise trois est supérieure à celle supportée avec deux chariots.)

Vous ne savez pas quels composants choisir pour votre portail suspendu ? Notre guide pour portail coulissant suspendu vous aidera à choisir le profilé C, les chariots, les fixations, le guidage et les autres accessoires.
