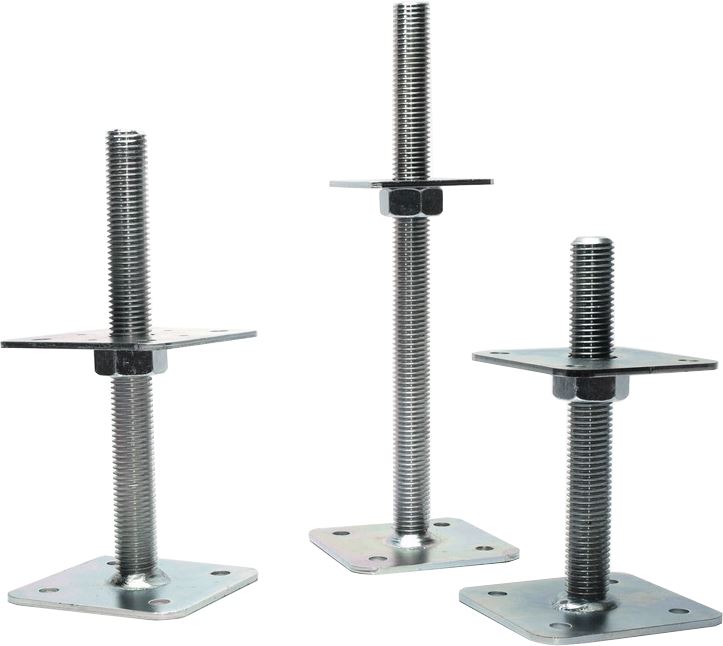

Pied de poteau avec platine supérieure libre
| Disponibilité du produit : | En stock | Nous expédions généralement les marchandises dans les 24 heures. |
|---|
en stock
3,96 € TTC
| A [mm] |
H [mm] |
M [filetage] |
Inférieure plaque [mm×mm] |
Poids |
|---|---|---|---|---|
| 80 | 100 | M16 | 80×80 | 0,51 kg |
en stock
4,31 € TTC
| A [mm] |
H [mm] |
M [filetage] |
Inférieure plaque [mm×mm] |
Poids |
|---|---|---|---|---|
| 80 | 160 | M16 | 80×80 | 0,58 kg |
en stock
5,46 € TTC
| A [mm] |
H [mm] |
M [filetage] |
Inférieure plaque [mm×mm] |
Poids |
|---|---|---|---|---|
| 80 | 200 | M20 | 110×110 | 0,97 kg |
en stock
10,96 € TTC
| A [mm] |
H [mm] |
M [filetage] |
Inférieure plaque [mm×mm] |
Poids |
|---|---|---|---|---|
| 80 | 200 | M24 | 110×110 | 1,17 kg |
en stock
8,87 € TTC
| A [mm] |
H [mm] |
M [filetage] |
Inférieure plaque [mm×mm] |
Poids |
|---|---|---|---|---|
| 80 | 250 | M24 | 110×110 | 1,31 kg |
en stock
8,48 € TTC
| A [mm] |
H [mm] |
M [filetage] |
Inférieure plaque [mm×mm] |
Poids |
|---|---|---|---|---|
| 110 | 200 | M24 | 110×110 | 1,35 kg |
en stock
10,25 € TTC
| A [mm] |
H [mm] |
M [filetage] |
Inférieure plaque [mm×mm] |
Poids |
|---|---|---|---|---|
| 110 | 250 | M24 | 110×110 | 1,53 kg |

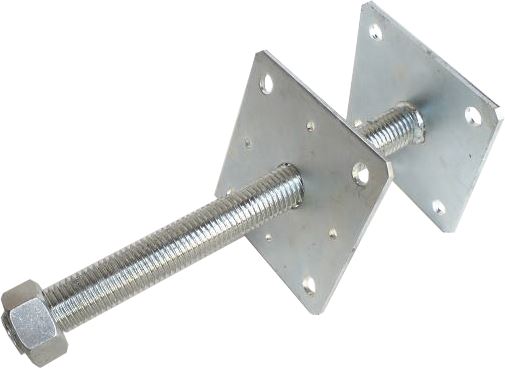

Description du produit Pied de poteau avec platine supérieure libre
|
En deux parties, soudé et statique pied d’ancrage pour poteau réglable en hauteur, il convient à l’ancrage de poteaux ou piliers en bois soumis à une compression sur leur support, à l’aide de chevilles en acier ou de vis de 10 mm de diamètre.
Pour fixer le pilier, les éléments de fixation suivants sont utilisés : clous à tête bombée de 4 mm de diamètre, ou des vis de 10 mm de diamètre. Les diamètres disponibles des tiges filetées sont : M16, M20 et M24.
Le pied de poteau est galvanisé. |
 |
Aperçu des dimensions des pieds d’ancrage pour poteaux à platine supérieure libre
| Tige filetée | Hauteur | Platine supérieure 80x80 | Platine supérieure 110x110 | |
|---|---|---|---|---|
| M16 | 100 | TK-81PP14 | — | — |
| 160 | TK-81PP16 | — | — | |
| M20 | 200 | — | TK-81PP12 | — |
| M24 | 200 | — | TK-81PP6 | TK-81PP7 |
| 250 | — | TK-81PP10 | TK-81PP9 | |
| Embase 80×80 | Embase 110x110 | |||

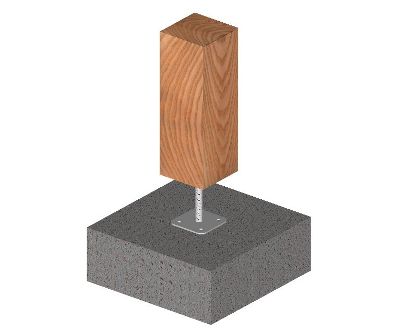

Exemple d’utilisation du pied de poteau à platine supérieure libre

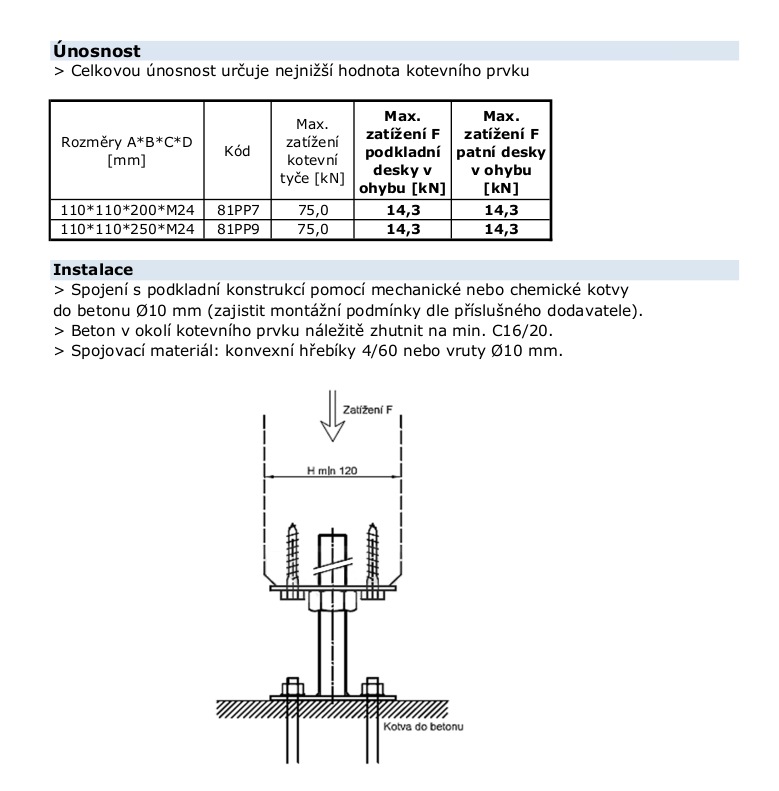

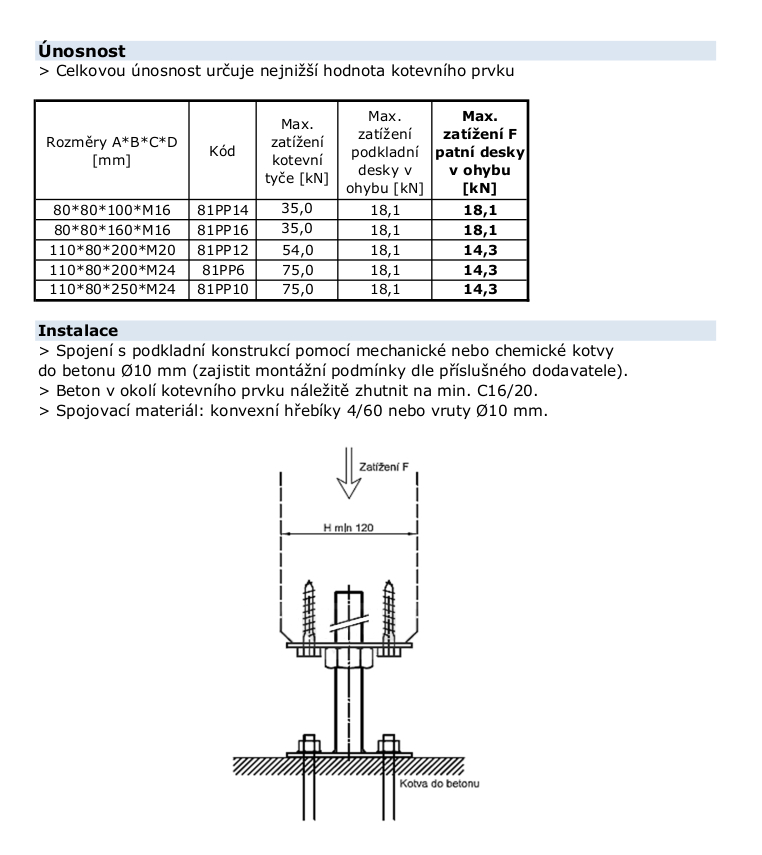

Capacité de charge du pied de poteau à platine supérieure libre
La capacité de charge du pied est déterminée à partir de la capacité de charge de chaque platine. La capacité de charge de la tige filetée est nettement supérieure à celle des platines et n’a donc aucune incidence sur la capacité de charge du pied.
Les éléments de fixation recommandés sont : clous à tête bombée 4x60 mm, ou des vis adaptées à la fixation sur le poteau. Utiliser des chevilles à segments pour la fixation au support.

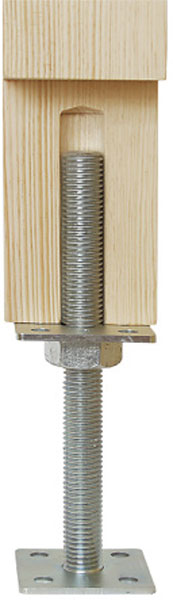

Le pied d’ancrage est destiné à fixer des poteaux ou piliers soumis à une compression sur une structure porteuse horizontale, en maintenant l’élément en bois à distance du support.

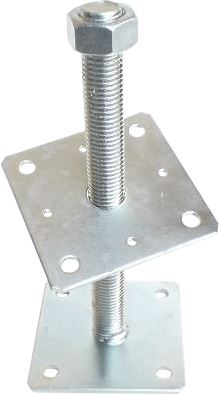

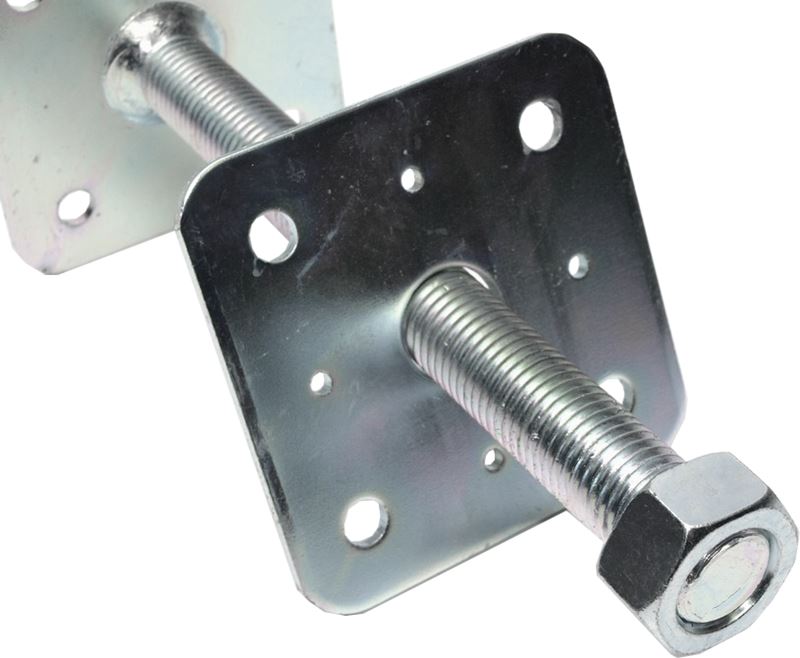

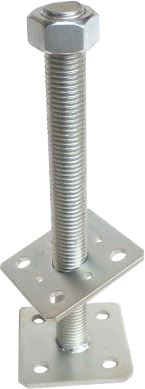

Galerie photos du pied de poteau à platine supérieure libre
 |
 |
 |
 |
 |
