Platine d’ancrage en L avec fer à béton
| Disponibilité du produit : | En stock | Nous expédions généralement les marchandises dans les 24 heures. |
|---|
en stock
5,30 € TTC
| A [mm] |
B [mm] |
Ød [mm] |
Poids |
|---|---|---|---|
| 80 | 80 | 16 | 0,85 kg |
en stock
6,03 € TTC
| A [mm] |
B [mm] |
Ød [mm] |
Poids |
|---|---|---|---|
| 100 | 100 | 16 | 1,03 kg |
en stock
7,52 € TTC
| A [mm] |
B [mm] |
Ød [mm] |
Poids |
|---|---|---|---|
| 120 | 120 | 20 | 1,45 kg |
Description du produit Platine d’ancrage en L avec fer à béton
Soudée statique platine d’ancrage perforée est utilisée pour ancrer des poteaux ou piliers en bois soumis à une compression sur leur support, à l’aide d’un scellement chimique, ou par scellement dans le béton.
Pour fixer le pilier, on utilise des clous convexes de 4 mm de diamètre ou des boulons de 12 mm de diamètre. Les diamètres disponibles de la tige d’ancrage sont de 16 et 20 mm.
La platine de pilier est galvanisée à chaud.

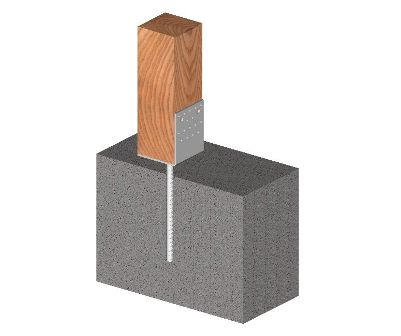

Exemple d’utilisation d’une platine d’ancrage en L avec tige d’ancrage
Caractéristiques techniques de la platine d’ancrage en L avec tige d’ancrage
| Matériau : | acier |
|---|---|
| Finition : | galvanisation à chaud |
| Tige d’ancrage : | 16 ou 20 mm |
| Dimensions disponibles : | 80x80, 100x100, 120x120 |

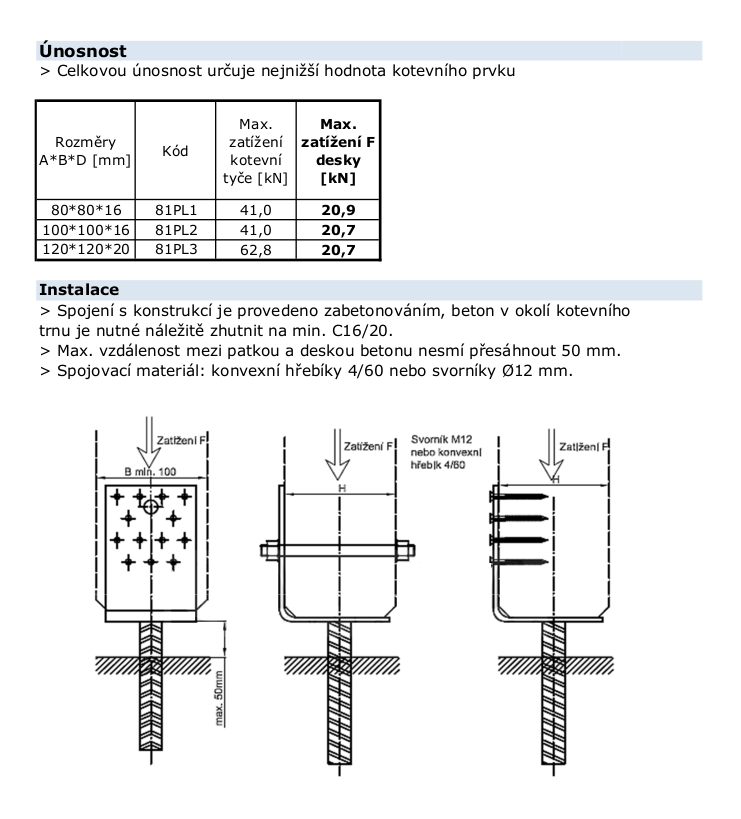

Capacité de charge de la platine d’ancrage en L avec tige d’ancrage
La platine est conçue pour résister à la compression ou à la flexion ; sa capacité de charge globale est déterminée par celle, la plus faible, de l’élément d’ancrage. La fixation par clous ou boulons est une liaison structurelle.
Les fixations recommandées sont les suivantes : clous convexes 4x60mm, ou des boulons de 12 mm de diamètre. À sceller dans le béton ou à fixer avec un scellement chimique. La platine d’ancrage est conçue pour fixer des poteaux et piliers soumis à une compression sur une structure porteuse horizontale.

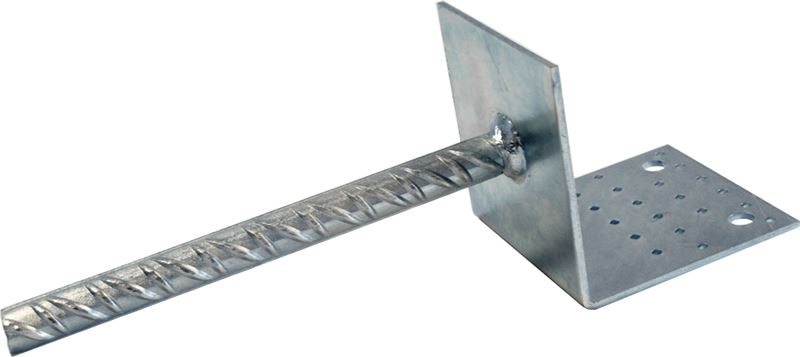

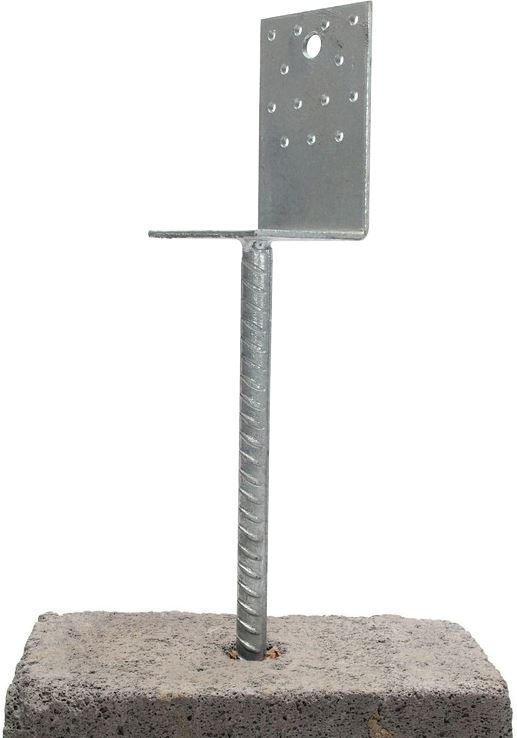

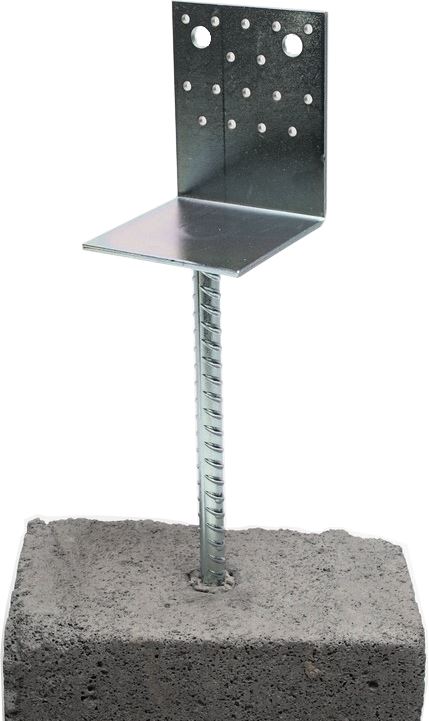

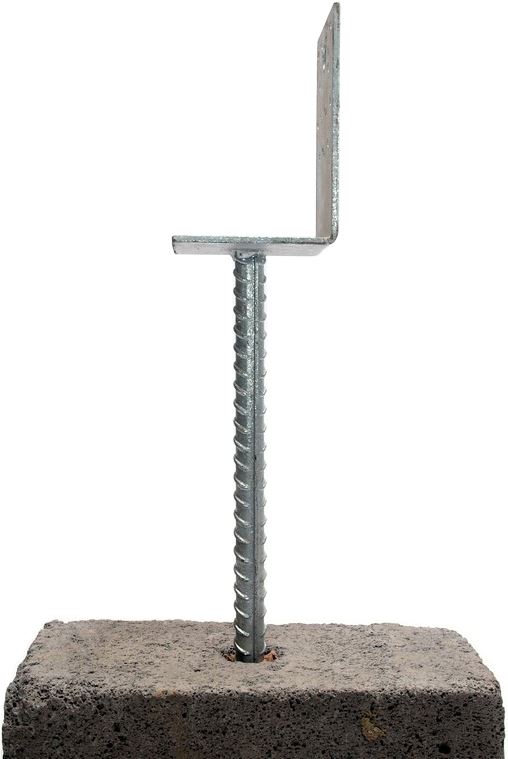

Galerie photos de la platine d’ancrage en L avec tige d’ancrage
 |
 |
 |
 |
