Platine d’ancrage en U avec barre à béton
| Disponibilité du produit : | En stock | Nous expédions généralement les marchandises dans les 24 heures. |
|---|
en stock
4,70 € TTC
| A [mm] |
B [mm] |
Ød [mm] |
Poids |
|---|---|---|---|
| 60 | 60 | 16 | 0,93 kg |
en stock
5,84 € TTC
| A [mm] |
B [mm] |
Ød [mm] |
Poids |
|---|---|---|---|
| 80 | 80 | 16 | 1,12 kg |
en stock
7,01 € TTC
| A [mm] |
B [mm] |
Ød [mm] |
Poids |
|---|---|---|---|
| 100 | 100 | 16 | 1,42 kg |
en stock
9,95 € TTC
| A [mm] |
B [mm] |
Ød [mm] |
Poids |
|---|---|---|---|
| 120 | 120 | 20 | 1,91 kg |
en stock
9,25 € TTC
| A [mm] |
B [mm] |
Ød [mm] |
Poids |
|---|---|---|---|
| 140 | 120 | 20 | 1,93 kg |

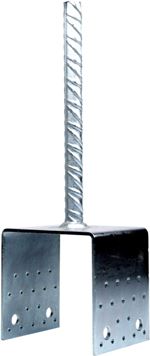

Description du produit Platine d’ancrage en U avec barre à béton
La platine d’ancrage statique, soudée et perforée est utilisée pour ancrer des poteaux ou piliers en bois soumis à la compression dans leur support à l’aide d’une cheville chimique, ou par scellement dans le béton.
Les éléments de fixation utilisés pour fixer le pilier sont des clous à tête bombée d’un diamètre de 4 mm ou des vis d’un diamètre de 12 mm. Les diamètres disponibles de la barre d’ancrage sont de 16 et 20 mm.
La platine de pilier est galvanisée à chaud.

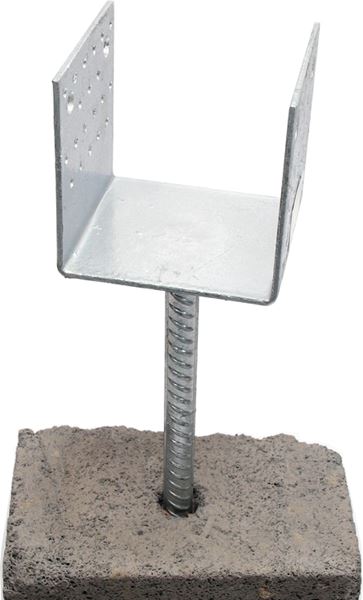

Exemple d’utilisation d’une platine d’ancrage en U avec barre d’ancrage
Caractéristiques techniques de la platine d’ancrage en U avec barre d’ancrage
| Matériau : | acier |
|---|---|
| Finition : | galvanisation à chaud |
| Barre d’ancrage : | 16 ou 20 mm |
| Dimensions disponibles : | 60x60, 80x80, 100x100, 120x120, 140x120 |

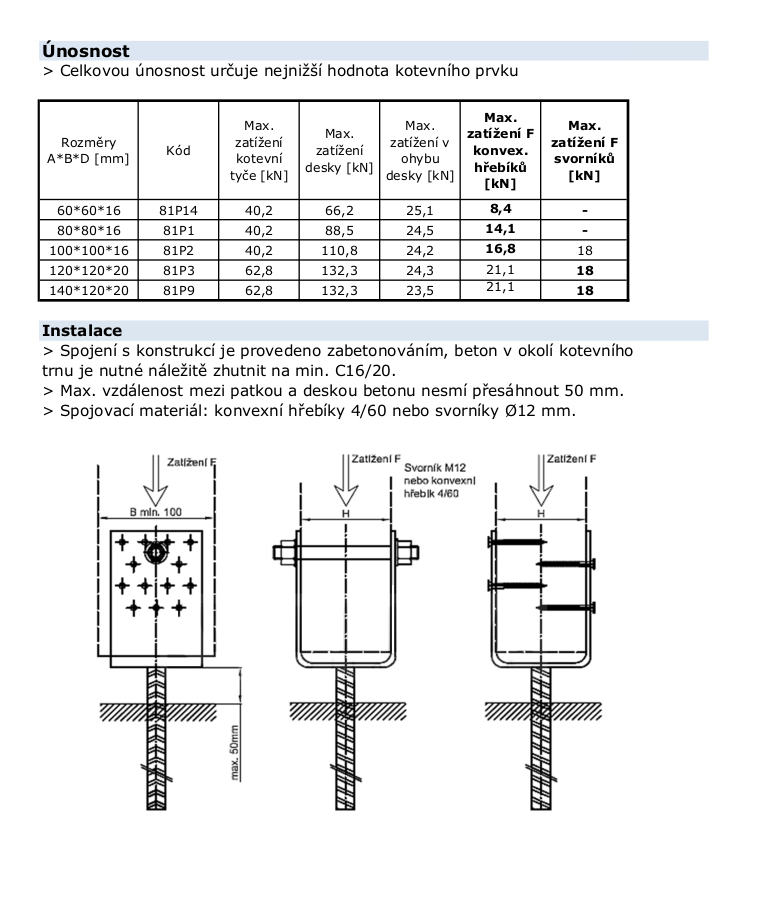

Capacité portante de la platine d’ancrage en U avec barre d’ancrage
La platine est conçue pour résister à des efforts de compression ou de flexion ; sa capacité portante globale est déterminée par celle, plus faible, de l’élément d’ancrage. La fixation par clous ou boulons est une liaison de structure.
Les éléments de fixation recommandés sont les clous à tête bombée 4x60mm, ou des boulons de 12 mm de diamètre. À sceller dans le béton ou à fixer à l’aide d’une cheville chimique. La platine d’ancrage est destinée à fixer des poteaux et piliers soumis à la compression sur une structure porteuse horizontale.

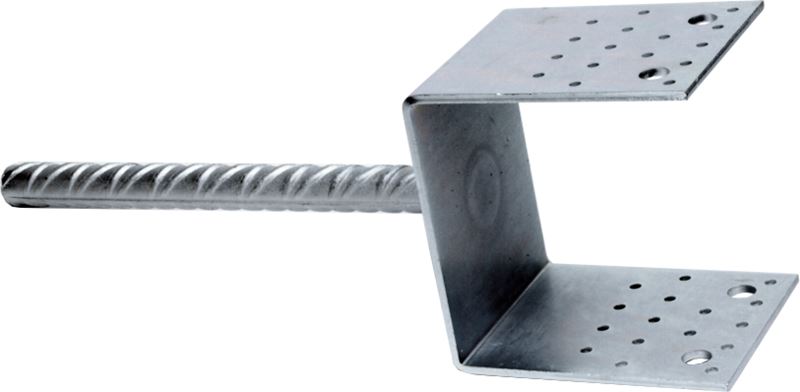

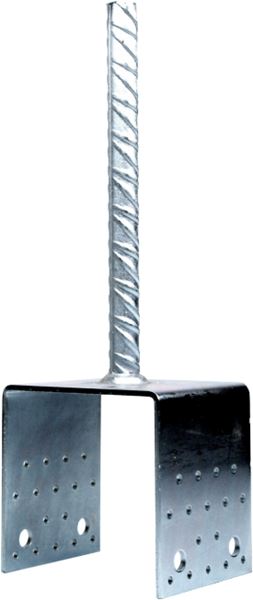

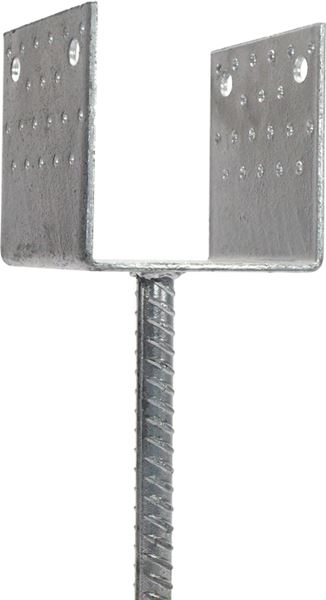

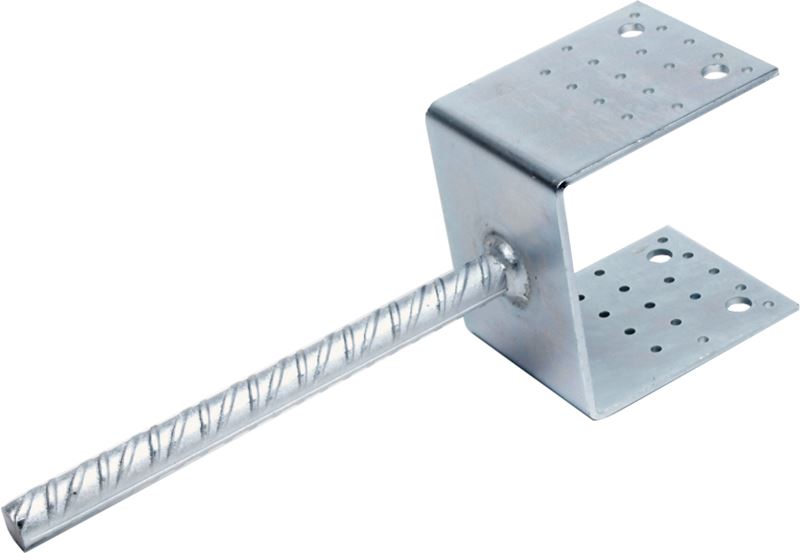

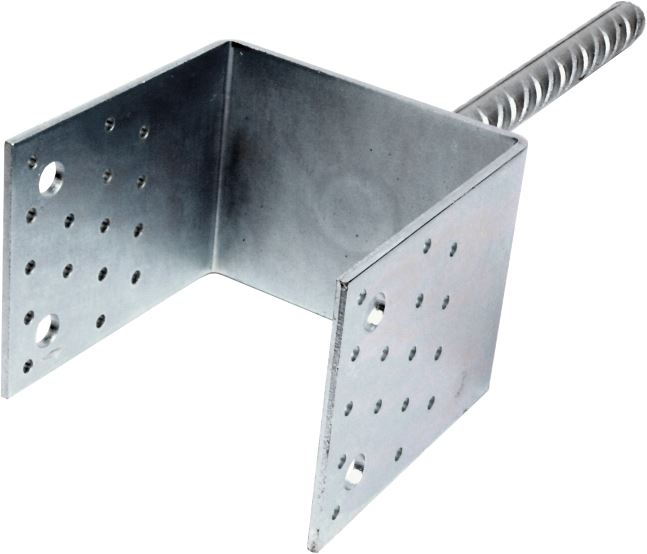

Galerie photo de la platine d’ancrage en U avec barre d’ancrage
 |
 |
 |
 |
 |
 |
