Platine d’ancrage en U avec embouti et fers à béton
| Disponibilité du produit : | En stock | Nous expédions généralement les marchandises dans les 24 heures. |
|---|
en stock
4,99 € TTC
| A [mm] |
B [mm] |
Ød [mm] |
Poids |
|---|---|---|---|
| 60 | 60 | 16 | 0,94 kg |
en stock
6,32 € TTC
| A [mm] |
B [mm] |
Ød [mm] |
Poids |
|---|---|---|---|
| 80 | 80 | 16 | 1,21 kg |
en stock
7,46 € TTC
| A [mm] |
B [mm] |
Ød [mm] |
Poids |
|---|---|---|---|
| 100 | 100 | 16 | 1,50 kg |
en stock
9,82 € TTC
| A [mm] |
B [mm] |
Ød [mm] |
Poids |
|---|---|---|---|
| 120 | 120 | 20 | 2,02 kg |
en stock
10,15 € TTC
| A [mm] |
B [mm] |
Ød [mm] |
Poids |
|---|---|---|---|
| 140 | 120 | 20 | 2,16 kg |
Description du produit Platine d’ancrage en U avec embouti et fers à béton
La platine d’ancrage statique soudée et perforée est utilisée pour ancrer des poteaux ou piliers en bois soumis à la compression sur un support à l’aide d’un scellement chimique, ou par scellement dans le béton.
Pour fixer le pilier, on utilise des clous convexes de 4 mm de diamètre ou des vis de 12 mm de diamètre. Les diamètres disponibles de la tige d’ancrage sont de 16 et 20 mm.
La platine d’ancrage est galvanisée à chaud.

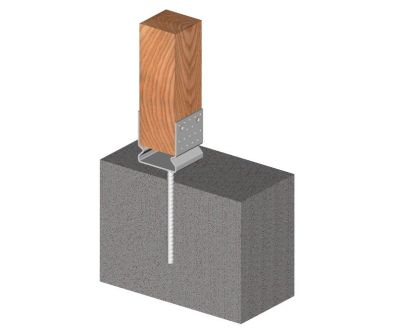

Exemple d’utilisation d’une platine d’ancrage en U avec nervure et tige d’ancrage
Caractéristiques techniques de la platine d’ancrage en U avec nervure et tige d’ancrage
| Matériau : | acier |
|---|---|
| Finition de surface : | galvanisation à chaud |
| Tige d’ancrage : | 16 ou 20 mm |
| Dimensions disponibles : | 60x60, 80x80, 100x100, 120x120, 140x120 |

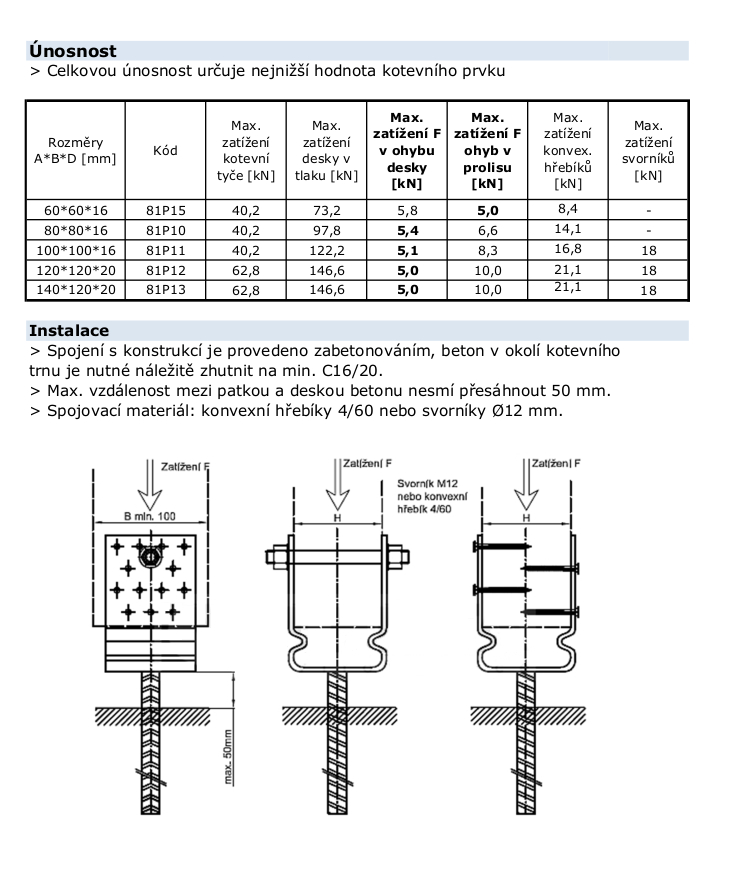

Capacité de charge de la platine d’ancrage en U avec nervure et tige d’ancrage
La platine est conçue pour être sollicitée en compression ou en flexion ; sa capacité de charge totale est déterminée par la capacité de charge la plus faible de l’élément d’ancrage. L’assemblage par clous ou boulons est un assemblage structurel.
Les éléments de fixation recommandés sont les clous convexes 4x60mm, ou des boulons de 12 mm de diamètre. À sceller dans le support ou à fixer avec un scellement chimique. La platine d’ancrage est destinée à fixer des poteaux et piliers soumis à la compression sur une structure porteuse horizontale.

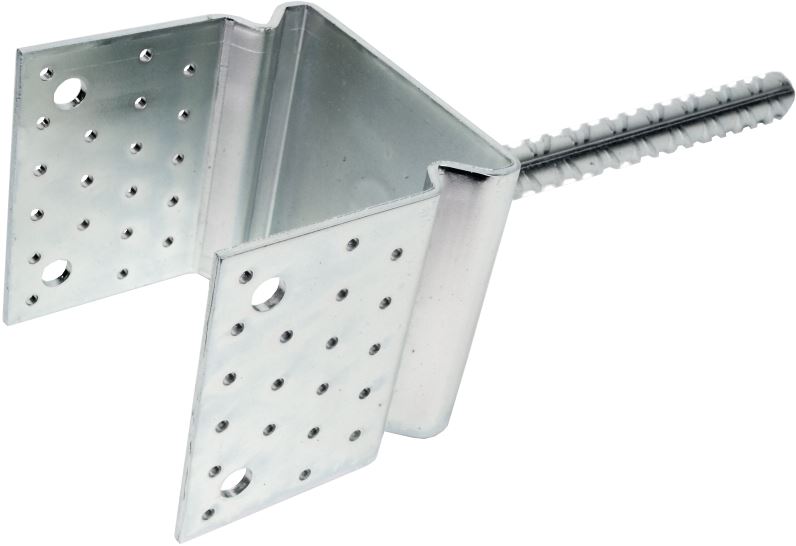

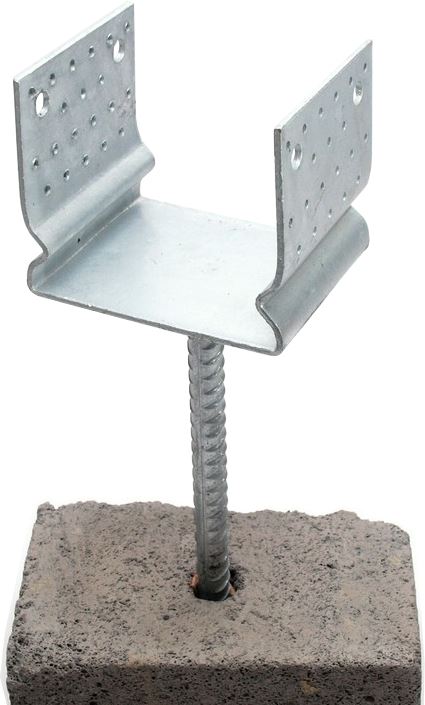

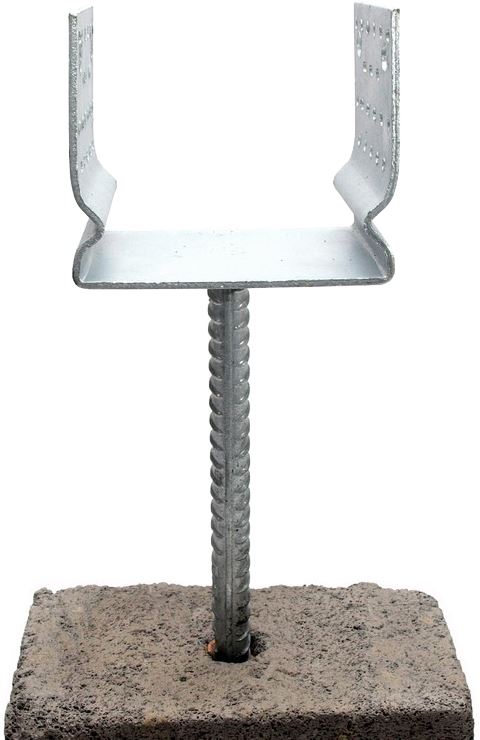

Galerie photos de la platine d’ancrage en U avec nervure et tige d’ancrage
 |
 |
 |
