Plant u een draaipoort of wilt u een aandrijving toevoegen? Kies uw situatie in de tabel. We laten u zien wat u moet opmeten, welke onderdelen bij elkaar horen en wat u vóór de productie en het storten van beton moet voorbereiden. Open de details direct bij de betreffende vraag.
Vind de oplossing voor uw inrit
| Uw situatie | Ga direct naar |
|---|---|
| Nieuwe poort, voorlopig handbediend | Voorbeeld 4 × 1,5 m: frame, scharnieren en voorbereiding op een latere aandrijving |
| Bestaande poort, ik wil een aandrijving | Handmatige test, opmeten en een set kiezen |
| Korte of oplopende oprit | Ruimte voor de auto · voorbeeld van het opmeten van de helling |
| Brede gemetselde pilaar | Beugels voor een lineaire aandrijving of een knikarm |
| Ik wil privacy en een dichte vulling | Waarop letten bij het bekleden van de bestaande poort |
| Ik kies een aanslag of grendel | Bestrating ligt er al, lage auto en de juiste sluitplaat |
| Ik heb een toegang voor voetgangers of noodgevallen nodig | Eén looppoortvleugel · stroomuitval |
Wat moet u opmeten? · Voorbeeld 4 × 1,5 m · Wat moet u samen bestellen? · Gegevens voor een advies
Het voorbeeld van 4 m × 1,5 m dient om de werkwijze toe te lichten. Stem de afmetingen, constructie en het hang- en sluitwerk af op uw inrit; dit is geen universele productietekening. Monteer de aandrijving pas nadat de afgewerkte poort met succes handmatig is getest.
Volgorde van de voorbereiding: opmeten → vleugel, hang- en sluitwerk en aandrijving samen kiezen → tekening en bouwkundige voorbereiding → productie en handmatige test → aandrijving monteren en in bedrijf stellen.
Wat moet u opmeten voordat u onderdelen kiest?
Meet met een rolmaat de afgewerkte opening tussen de pilaren, zowel boven als onder. Geef in de schets de hartlijn van elk scharnier aan, het uiteindelijke niveau van de bestrating en de plek waar de auto komt te staan. Beoordeel ongelijke vleugels afzonderlijk.
| Gegeven | Wat moet u ter plaatse controleren? |
|---|---|
| Doorrijbreedte | De vrije afstand tussen de afgewerkte pilaren, zowel op grondniveau als op poorthoogte. |
| Terrein | Het hoogste punt over het volledige bewegingsbereik van beide vleugels, niet alleen onder de gesloten poort. |
| Openingsrichting | Richting, benodigde openingshoek en afstand tot de auto, muur, het hek of trottoir. |
| Pilaren | Materiaal, staat, dragende kern en ruimte voor het scharnier en de aandrijfbeugel. |
| Poortvleugels | Lengte vanaf de hartlijn van het scharnier, gewicht van de afgewerkte vleugel en type vulling. |
| Gebruik | Handmatige of elektrische bediening, wind en aantal openingen. |
Een gedetailleerde uitleg over het opmeten van de ruimte en de helling van de inrit helpt botsingen vóór de productie aan het licht te brengen.

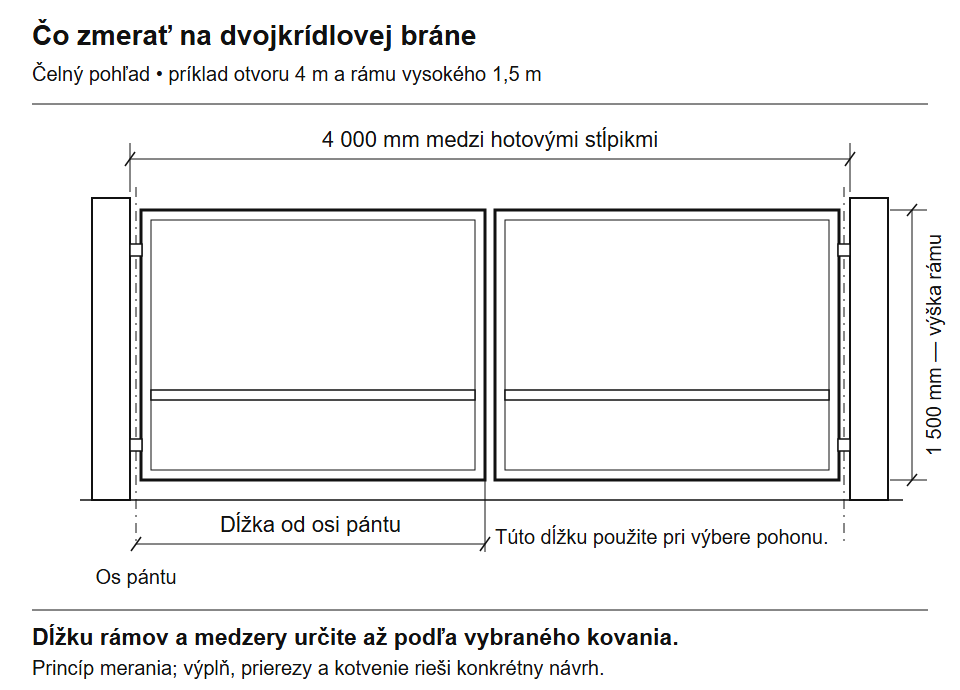

Illustratief voorbeeld: doorgang 4 m, frame 1,5 m
4 000 mm is de opening tussen de afgewerkte pilaren; 1 500 mm is de framehoogte. Bepaal de lengte van elk frame pas nadat u de scharnieren, aanslag en eventuele overlap hebt gekozen. Verdeel de opening niet zomaar in twee frames van twee meter — u hebt ook ruimte nodig voor het hang- en sluitwerk en de nodige speling.
De vulling is voor de duidelijkheid weggelaten. Eén horizontale dwarsregel toont een mogelijke indeling van het frame; de doorsnede of positie van de beugel wordt hiermee niet bepaald. Klik om te vergroten.
Meet voor de keuze van de aandrijving de vleugel vanaf de hartlijn van het scharnier tot aan de buitenrand. Gebruik voor het bestellen van profielen de productietekening van het frame. Het gaat om twee verschillende afmetingen.
Welke onderdelen hebt u samen nodig?
Bepaal eerst hoe u de poort wilt bedienen. Dat bepaalt hoe de vleugels worden vergrendeld en wat er op de bestelling moet staan.
| Uw poort | Basis voor de keuze |
|---|---|
| Handbediende dubbele poort | Scharnieren met bevestigingsmateriaal, aanslagen en vastzetters voor openstaande vleugels, grendel voor de passieve vleugel met sluitplaat en een slot, afhankelijk van de gewenste vergrendeling. |
| Nu of later een aandrijving | Tel bij het poortmechanisme ook beugels en de dragende bevestigingspunten, besturing, bekabeling en veiligheidsvoorzieningen. Controleer de voorgeschreven aanslagen en eventueel een elektrisch slot en noodtoegang. |
Vergelijk de complete set: de prijs van alleen de motor omvat nog niet alle benodigde onderdelen of de bouwkundige voorbereiding. Controleer bij een ondergrondse aandrijving ook de behuizingen, ontgrendeling en afwatering; bij een handbediende poort de sluitplaat van de grendel en de vastzetting van openstaande vleugels.
Zo controleert u de inhoud van een set en kiest u bijbehorende onderdelen
Alle instructies op één plek
| Wat wilt u oplossen? | Werkwijze en keuze van onderdelen |
|---|---|
| Passen de vleugels in de inrit? | Helling meten, naar buiten openen en vouwvleugels. Teken het bewegingsbereik en de plek voor de auto uit. |
| Waarvan bouwt u de poort? | Frame, profielen, pilaren en funderingen, scharnieren, vulling en oppervlaktebescherming. Kies deze samen met de dragende bevestigingspunten voor de beugels. |
| Welke aandrijving kiest u? | Type aandrijving, 24 V of 230 V en limieten van de afzonderlijke modellen. Beoordeel de lengte en het gewicht samen. |
| Is er genoeg ruimte voor de beugels? | Montagegeometrie: Wingo A/B/C en grafieken, HOPP-arm of ondergrondse aandrijving. |
| Wat moet u voorbereiden en aansluiten? | Bekabeling en voorbeeld MC424LR30. Verder handleidingen, montage en tests en onderhoud en probleemoplossing. |
| Hoe vergrendelt en bedient u de poort? | Aanslagen, grendel met sluitplaat, elektrisch slot en bediening en reservevoeding. Kies op basis van handmatige of automatische bediening. |
Wat u ons moet sturen om onderdelen en een aandrijving te kiezen
Maak voor een eerste advies het volgende klaar:
- Een schets van de doorgang met de lengte en hoogte van elk hekblad, de openingsrichting en de openingshoek.
- Het type vulling en het gewicht van het complete hekblad; voor een nieuw hek een materiaallijst om het gewicht te kunnen inschatten.
- Drie foto's: de volledige inrit vanaf de binnenplaats, een detail van het scharnier en de paal van bovenaf, en de plek waar het hekblad opendraait. Vermeld de afmetingen bij de detailfoto — alleen een foto is niet voldoende.
Vermeld bij een helling de hoogtes van het oppervlak langs de baan van de hekbladen. Maak bij een reeds geïnstalleerde aandrijving ook een foto van het typeplaatje en de aanduiding op de besturingseenheid.
Zoekt u alleen een specifiek onderdeel? Bekijk scharnieren, grendels, aanslagen of aandrijvingen voor draaipoorten. Vergelijk bij vervanging ook de montagetekening en de sluitplaat van het oorspronkelijke onderdeel.
We kiezen de onderdelen op basis van uw inrit
Stuur ons de afmetingen en foto's. We helpen u geschikte scharnieren, aanslagen en aandrijvingsets te vergelijken en controleren of er voldoende ruimte is voor de montage.
| Ga verder op basis van wat u wilt oplossen |
|---|
| Ruimte, helling en opening · Alle situaties en voorbeelden |
