Het frame, de scharnieren en de staanders vormen één geheel. Neem bij een nieuwe poort de vulling en de gekozen aandrijving al tijdens het ontwerp mee: de montagebeugels hebben een stevige bevestigingsplek nodig en moeten op de juiste afstand van de scharnieras zitten. Met de volgende aanbevelingen kunt u de situatie opmeten en onderdelen kiezen; de afmetingen van de dragende delen moeten worden bepaald voor het specifieke poortblad en de ondergrond.
| Draaipoort: kies een onderwerp | |
|---|---|
| Opmeten en werkwijze | |
| Ruimte en helling | Frame, scharnieren en vulling |
| Aandrijving en montagebeugels | Aanslagen en accessoires |
Vóór het zagen: bepaal de framelengte op basis van de afgewerkte doorgang en de gekozen scharnieren. Markeer de dwarsregel, de bevestiging van de vulling en de voorste montagebeugel van de aandrijving op de juiste hoogte.
Frame, dwarsregel en staanders
Het poortblad draagt zijn eigen gewicht via de scharnieren over op de staander en de fundering. Wind en de aandrijving voegen daar extra krachten aan toe. Bij het ontwerp volstaat het daarom niet om alleen een kokerprofiel te kiezen: ook de lengte en hoogte van het poortblad, de stijfheid van het frame, de vulling, de positie van de scharnieren en de bevestiging van de montagebeugels zijn bepalend.
Kokerprofielen en dwarsregel van het frame

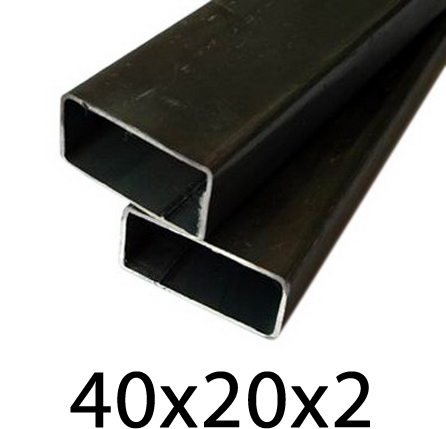

Voor een klein poortblad van ongeveer 2 m of korter met een lichte, open vulling kunt u ook een kokerprofiel 40 × 20 × 2 mm. Een lengte van 2 m is echter geen bevestigde draagkracht voor dit profiel en evenmin een voorschrift voor het volledige frame. Vergelijk bij de keuze uit constructieprofielen de doorsnede, wanddikte en oriëntatie van het profiel in het frame. Geef de framebouwer de afmetingen en het gewicht van het poortblad, de bevestigingswijze van de vulling en de positie van de montagebeugel van de aandrijving door.
| Profielen uit ons assortiment | |
|---|---|
 |
Voor lichte, kleinere constructies; controleer vóór gebruik in de buitenrand van het frame de stijfheid en belasting van het volledige poortblad. |
 |

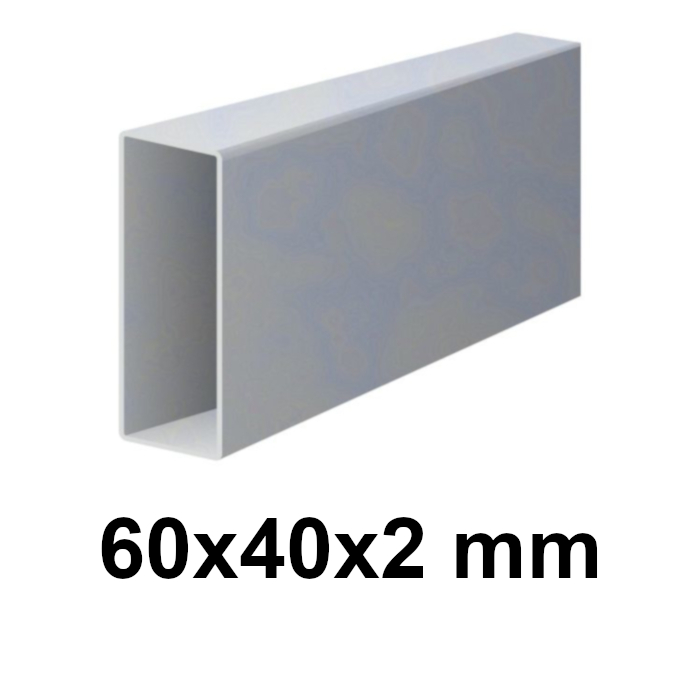

Verzinkt profiel 60 × 40 × 2 mm Rechthoekige doorsnede met een wanddikte van 2 mm. Geef op de tekening aan in welke richting de brede zijde komt te staan. |
 |

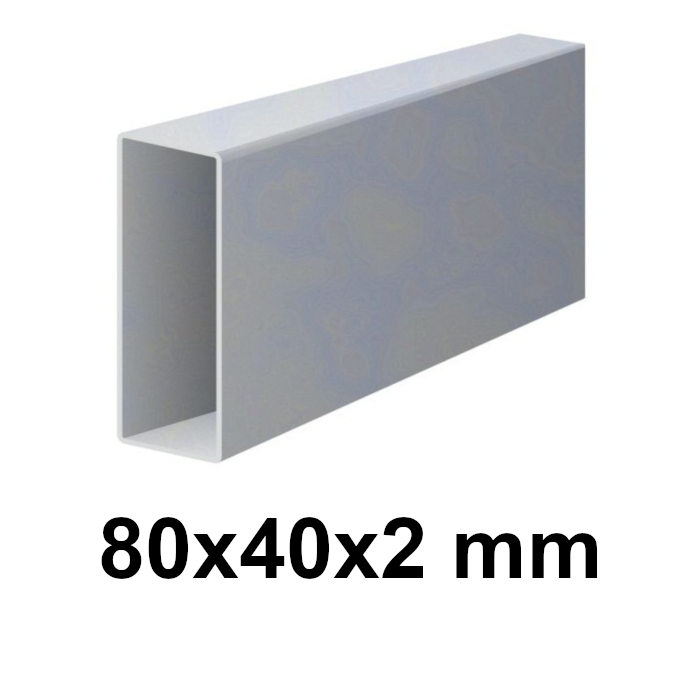

Verzinkt profiel 80 × 40 × 2 mm Een hoger profiel met dezelfde wanddikte. Vergelijk de stijfheid, het framegewicht en de beschikbare ruimte voor het beslag. |
In het voorbeeld van 4 × 1,5 m heeft elk poortblad één horizontale dwarsregel in het onderste derde deel. Controleer vóór de montage de afstand tussen de steunpunten van de vulling en de hoogte van de voorste montagebeugel van de aandrijving. Als de dwarsregel ook de aandrijving moet dragen, moet hij de krachten daarvan naar het frame overbrengen; bepaal de positie niet alleen op basis van het uiterlijk.

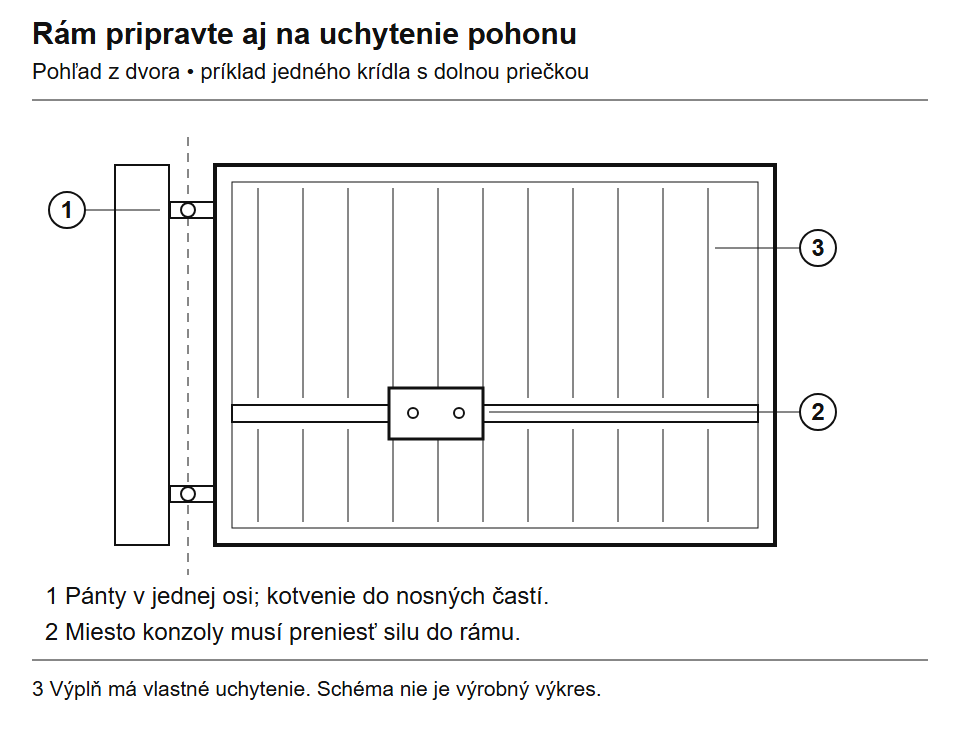

De positie van de montagebeugel volgt uit de montagetekening van de aandrijving. De onderste dwarsregel in dit voorbeeld is geen universele montagehoogte. Klik om te vergroten.
Voorbeeld: nu een handbediende poort, later een aandrijving
Doorgang 4 m, frame 1,5 m hoog en een lichte, open vulling. U wilt de poort aanvankelijk handmatig openen, maar na de aanleg van de tuin motoren toevoegen.
- Meet de afgewerkte opening op en kies de scharnieren. Bepaal de breedte van beide frames pas nadat de scharnieren zijn gemonteerd; een poortblad van ongeveer twee meter breed betekent niet dat de zaaglengte ook twee meter is.
- Vergelijk nu al de montageafmetingen van de aandrijving die u overweegt. Maak zowel op de staander als op het poortblad een dragende bevestigingsplek voor de montagebeugels en leg onder de inrit een kabeldoorvoer aan.
- Kies voor handmatige bediening aanslagen, een vergrendeling voor de geopende poortbladen en een grondgrendel met sluitplaat. Voordat u de motor later in gebruik neemt, moet de handmatige vergrendeling worden losgemaakt of door een geschikte oplossing worden vervangen.
Bijbehorende onderdelen en werkwijzen: profielen, scharnieren, grondgrendel en sluitplaat, voorbereiding van mantelbuisdoorvoeren.
Staander en fundering
Staander voor de lineaire aandrijving Wingo of Toona: Voor een stalen constructie adviseren we om uit te gaan van een staander van 120 × 120 mm, eventueel 100 × 100 mm als de specifieke geometrie dat toelaat. Bepalend zijn de positie van de scharnieras en de pen van de montagebeugel volgens de montagetekening en aandrijvingsgrafiek. Bij een andere doorsnede of positie kan een aangepaste of verlengde montagebeugel PLA6nodig zijn, als het gekozen model dit toelaat.
Dit is een aanbeveling voor de beschikbare bevestigingsruimte, geen statisch minimum. Bepaal de wanddikte, verankering en fundering op basis van het poortblad, de vulling, de windbelasting en de ondergrond. Voor HOPP met knikarm wordt de beschikbare ruimte gecontroleerd aan de hand van de bijbehorende tekening.
Bevestig de scharnieren en montagebeugels aan het dragende deel van de staander, niet alleen aan de bekleding. Controleer bij ankers het type ondergrond, de verankeringsdiepte en de voorgeschreven afstand tot de randen. Controleer bij een bestaande gemetselde staander wat zich onder de bekleding bevindt. Voor het ontwerp van de fundering zijn gegevens nodig over de grond, het grondwater en de plaatselijke vorstomstandigheden; één universele maat voor de uitgraving volstaat daarom niet.
Het is praktisch om vóór het storten de doorvoeren voor de mantelbuizen gereed te hebben. Een ondergrondse aandrijving vereist bouwkundige voorbereiding voor de specifieke funderingskast, inclusief waterafvoer. De uithardingstijd van het beton en de belasting van de ankers worden bepaald aan de hand van het ontwerp en de gebruikte materialen.
Oppervlakte en montage van de vulling
Het is verstandig om het frame vóór de oppervlaktebehandeling proefondervindelijk met het beslag te monteren en de geometrie te controleren. De oppervlaktebescherming, het herstel van de coating op lasplaatsen en de drainage- of ontluchtingsgaten worden afgestemd op het gekozen systeem. Bij thermisch verzinken van gesloten profielen moeten de benodigde gaten vóór de productie met het verzinkbedrijf worden afgesproken. De leverancier van de vulling adviseert zelf de bevestigingsmethode.
Terug naar de inhoud van het artikel
Scharnieren en hun bevestiging kiezen
Bij vervanging van een bestaand scharnier: Maak vóór demontage een foto van de volledige bevestiging en een detailfoto. Noteer de diameter van de pen of schroefdraad, de gatafstand en de afstand van de as tot de staander. Dezelfde schroefdraad met een andere offset kan zowel de speling bij de staander als de geometrie van de aandrijving veranderen.
Kies de complete scharnierconstructie: scharnier, pen of sluitstuk en bevestiging aan zowel de staander als het frame. Alleen de schroefdraad M16 of M20 bepaalt niet het draagvermogen van de complete constructie.
| Wat u moet vergelijken | Wat u vóór het bestellen moet controleren |
|---|---|
| Poortblad | De afstand vanaf de scharnieras, het totale gewicht inclusief vulling en de afstand tussen het bovenste en onderste scharnier. Het draagvermogen moet voor deze combinatie gelden. |
| Bevestiging | Afmetingen van de plaat en gaten bij schroefbevestiging; geschikt dragend materiaal bij lassen. Het scharnier mag niet alleen aan de bekleding zijn verankerd. |
| Positie en afstelling | De speling bij de staander, het afstelbereik en de ruimte voor de moeren. Na de oppervlaktebehandeling moet er ruimte overblijven voor afstelling en borging. |
| Sluitstuk | De exacte penmaat of een passend sluitstuk dat wordt aanbevolen voor het gekozen scharnier. Stuur bij vervanging een foto van het complete paar mee. |
Met een verstelbaar scharnier kunt u de positie van het poortblad nauwkeurig afstellen, maar na het afstellen moet het goed geborgd blijven en moet de schroefdraad de voorgeschreven inschroefdiepte hebben. Tel twee cataloguswaarden voor het draagvermogen niet bij elkaar op; controleer of de fabrikant de waarde per stuk of per set opgeeft en bij welke onderlinge afstand.

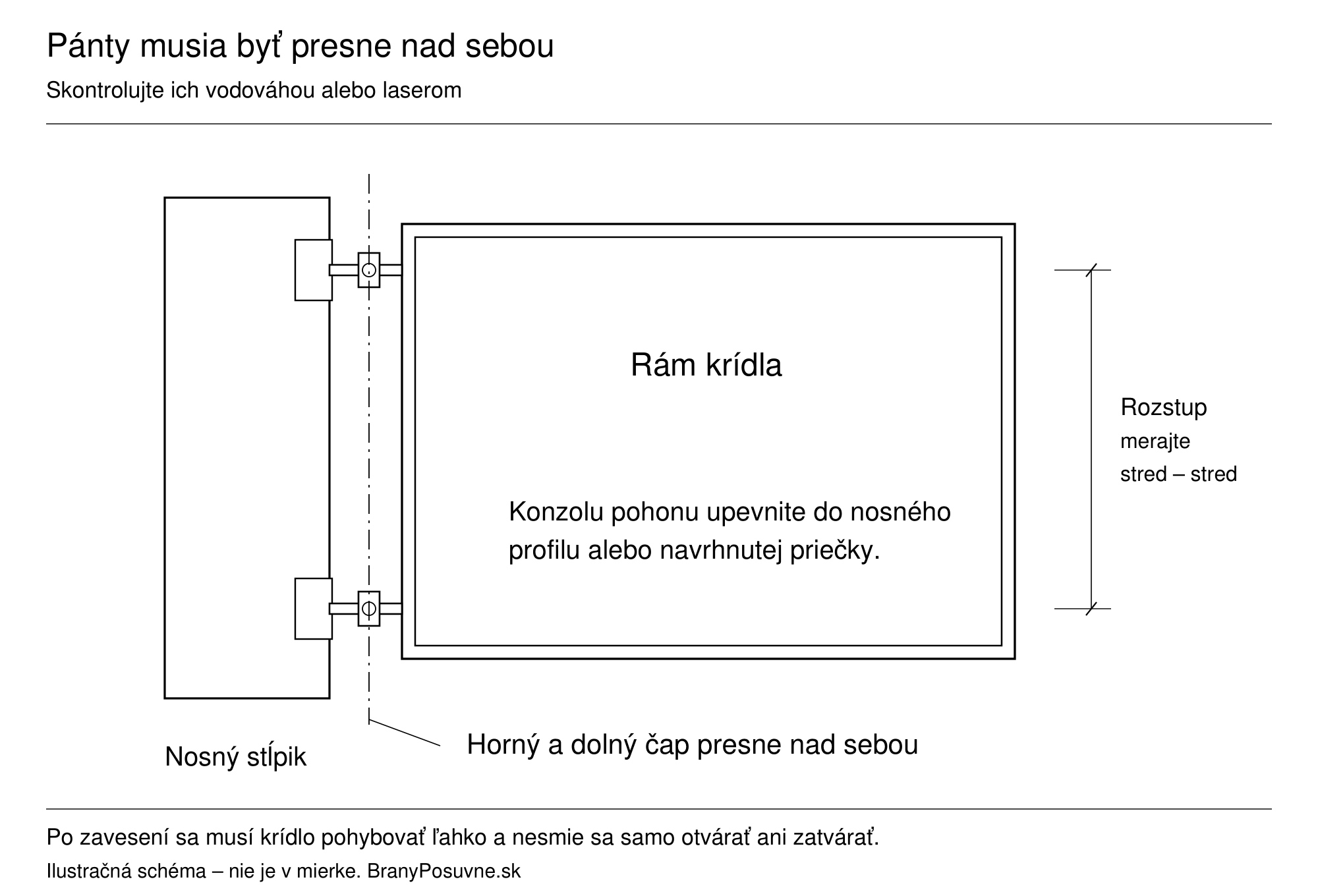

De bovenste en onderste pen moeten precies boven elkaar liggen. Meet de afstand tussen de middelpunten van de pennen; met een waterpas of laser kunt u eenvoudig controleren of ze op één lijn liggen. Klik om te vergroten.
| Type | Wanneer overwegen | Wat controleren |
|---|---|---|
| Op de montageplaat verstelbaar | Schroefbevestiging op een geschikte ondergrond. | De montageplaat, gaten, ankers, het verstelbereik en de ruimte voor de aandrijving. |

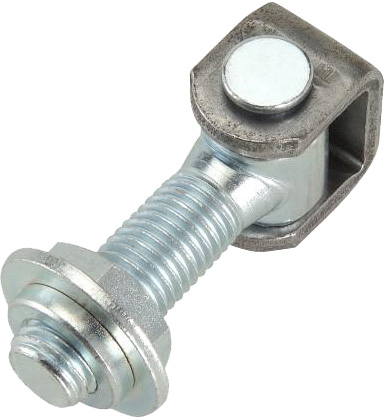

| Verstelbaar en lasbaar | Stalen frame en dragende stalen paal. | De las, uitlijning, contramoer en bescherming na het lassen. |

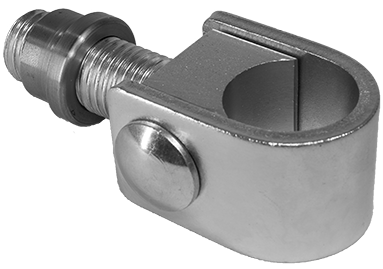

| Axiaal C-scharnier | Constructie met de bijbehorende pen in het profiel. | De juiste pen, het profiel, de montage en de draagkrachtvoorwaarden. |
| Speciaal / excentrisch | Bijzondere geometrie of een optillend poortblad. | Het volledige bewegingsbereik en uitdrukkelijke bevestiging dat gebruik met een aandrijving is toegestaan. |
| Bijbehorende producten | |
|---|---|
 |

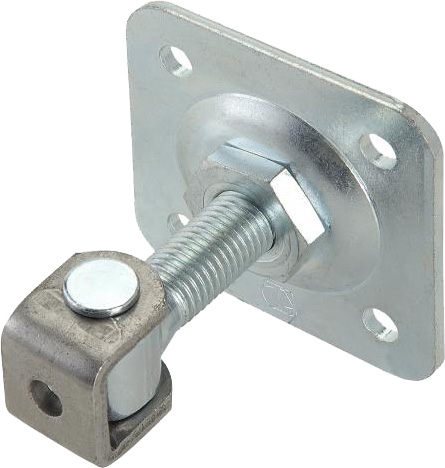

Verstelbaar opschroefbaar scharnier Meet de beschikbare ruimte voor de montageplaat en de gatafstand. Kies de schroefdraadmaat en ankers passend bij de werkelijke dragende ondergrond. |
 |
Voor een geschikte staalconstructie. Zet na het afstellen de schroefdraad vast en herstel de oppervlaktebescherming. |
 |
Kies dit samen met de CAIS HP40-pen om in het profiel te lassen. Controleer bij het complete scharniersysteem ook de bovenste en onderste bevestiging en de afstelmethode. |
Een breder poortblad belast de scharnieren bij hetzelfde gewicht anders dan een smal blad. Als de productgegevens geen waarde vermelden voor uw poortbladlengte en scharnierafstand, laat dan vóór bestelling bevestigen of het product geschikt is.
Bekijk het volledige aanbod in de categorie scharnieren voor draaipoorten. De uiteindelijke openingshoek wordt bepaald door zowel het scharnier als de geometrie van de gemonteerde aandrijving.
Wanneer een steunwiel overwegen
Kies het wiel pas nadat u het traject hebt gecontroleerd. Controleer het volledige traject waar het wiel de ondergrond raakt, inclusief voegen, afwateringsgoten en veranderingen in het hellingsverloop. Als het wiel op een deel van de boog ontlast raakt of vastloopt, veranderen de scharnierbelasting en de bewegingsweerstand.
Een steunwiel kan deel uitmaken van de ontworpen ondersteuning van het poortblad. Het wiel heeft over de hele boog een stevige, berijdbare ondergrond nodig; grind, een stoeprand of verzakte bestrating kunnen de beweging belemmeren.
Meet de hoogteverschillen in het traject en vergelijk die met de uitvoering van het wiel. De veerweg is beperkt en het draagvermogen van het wiel is niet gelijk aan het toegestane gewicht van de volledige poort. Controleer bij een aandrijving of ondersteuning is toegestaan voor de specifieke configuratie. Als het poortblad al is gezakt, herstel dan eerst de oorzaak in het frame, de scharnieren of de paal.

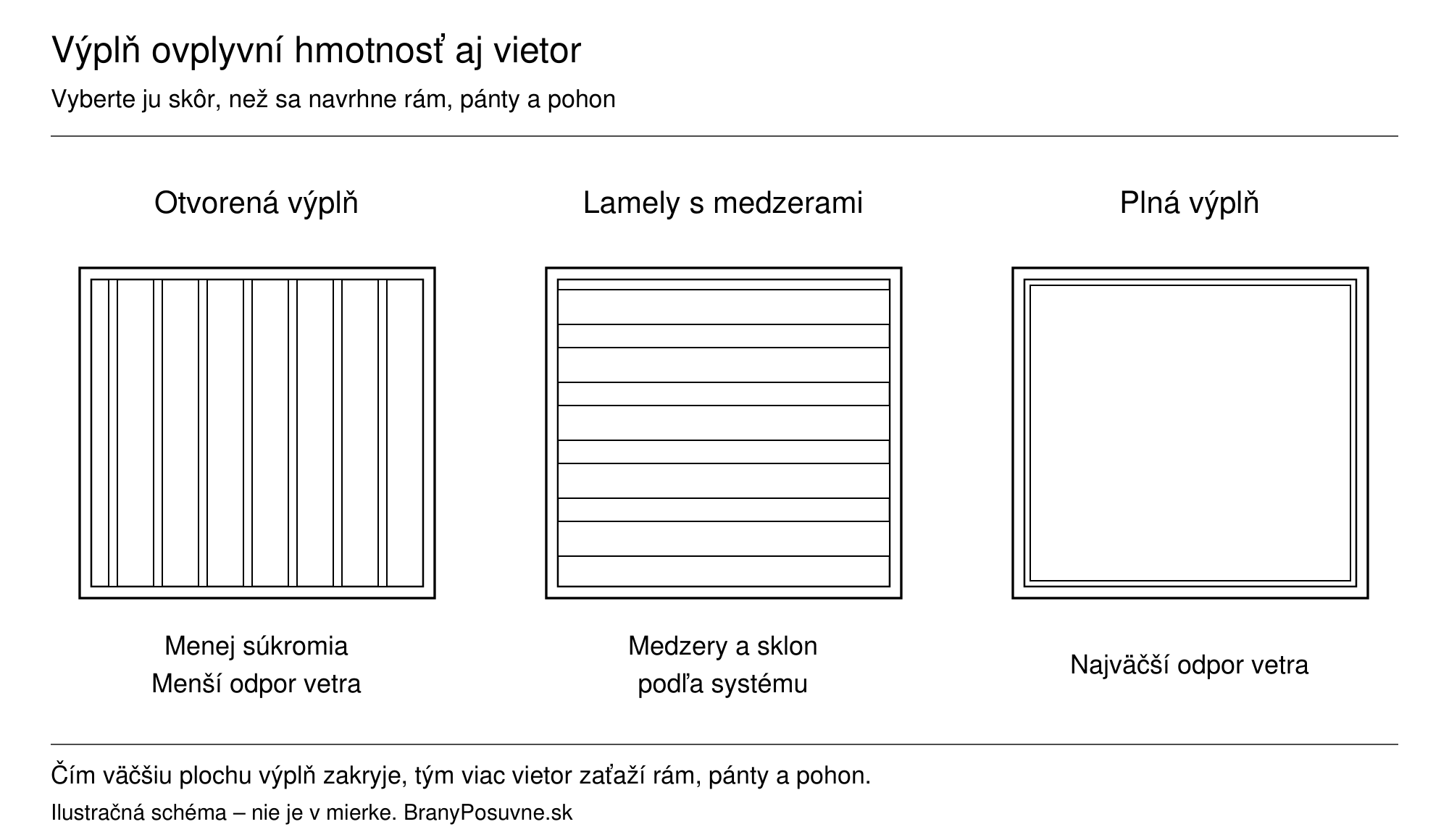

Vulling: uitstraling, gewicht en wind
De vulling is een vanzelfsprekend onderdeel van het frameontwerp en de keuze van de aandrijving. Het totale gewicht van het poortblad bestaat uit het frame, de versteviging, de vulling, het bevestigingsmateriaal en het beslag.
Hoe groter het oppervlak dat de vulling afdekt, hoe zwaarder de wind het frame, de scharnieren en de aandrijving belast. Daarom is de vulling een van de eerste gegevens die nodig zijn om de overige onderdelen te dimensioneren. Klik om te vergroten.
| Vulling | Handig om te weten bij het kiezen |
|---|---|

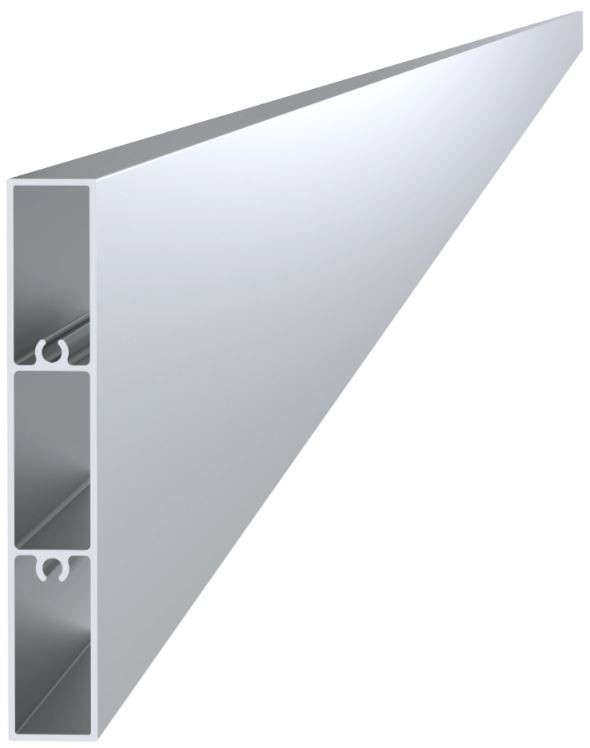

| Aluminium lamellen | Het gewicht van het specifieke profiel, de afstand tussen de steunpunten, de bevestiging, de uitzetting en de scheiding van verschillende metalen. |
| Verzinkte plaatprofielen | Het totale gewicht en het herstel van de bescherming op plaatsen waar is gesneden of gelast. |

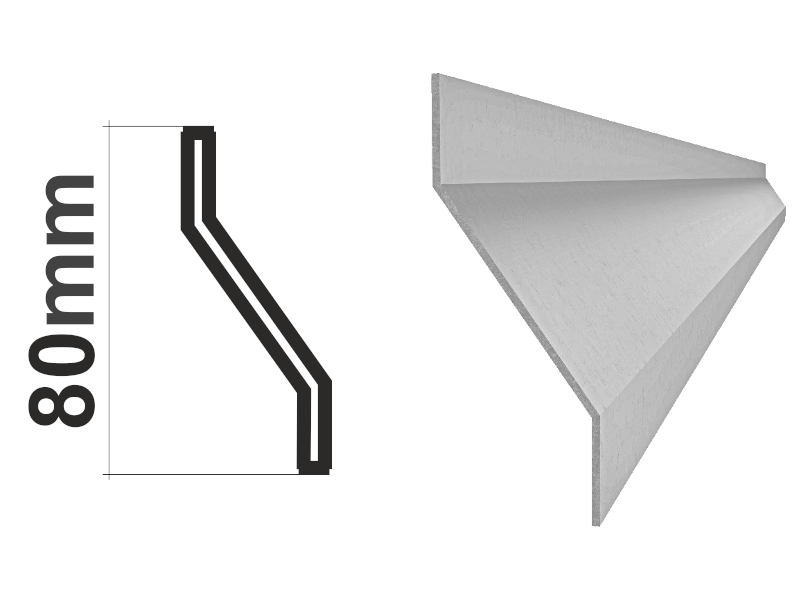

| Z-vormige lamellen | De juiste combinatie van lamel en draagsysteem. De hellingshoek en overlap beïnvloeden zowel het zicht als de luchtstroom. |
| Hout, WPC en andere vullingen | Het gewicht, de uitzetting of verandering door vocht, de voorgeschreven ondersteuning en de uitzettingsvoegen. |
| Bijbehorende producten | |
|---|---|
 |
Controleer in de montagehandleiding van de vulling de afstand tussen de steunpunten, de bevestiging en de uitzettingsvoegen. Bereken het gewicht van de vulling aan de hand van het aantal en de lengte van de lamellen. |
 |
Onderdeel van een systeem met een draagprofiel in maat S en een S1-grondplaat; alle onderdelen zijn verkrijgbaar als op elkaar afgestemde set. |
Gesloten vulling op een windgevoelige locatie
De wind belast het volledige oppervlak van het poortblad. Als u een gesloten vulling toevoegt aan een oorspronkelijk open frame, controleer dan opnieuw het frame, de scharnieren, de palen, de geschiktheid van de aandrijving en de vergrendeling.. Stuur voor een beoordeling de afmetingen van elk poortblad, het type vulling en een foto van de omgeving. Een sterkere motor of een slot alleen kan een ontoereikende constructie niet herstellen.
Alle vullingen voor poorten en hekken »
Voorbeeld: u wilt gesloten lamellen op een open frame monteren
De poort opent nu gemakkelijk, maar u wilt het zicht vanaf de straat beperken. De nieuwe vulling verandert zowel het gewicht als het aan de wind blootgestelde oppervlak.
- Bepaal het gewicht van de vulling, inclusief liggers en verbindingen. Bereken per poortblad afzonderlijk de gewichtstoename op basis van de lengte en het aantal lamellen.
- Laat de leverancier van het frame zien hoe de vulling wordt bevestigd, en geef informatie over de doorsnede, de wanddikte van het frame, de scharnieren en de palen. Controleer ook welke ondersteuning en uitzettingsruimte de lamellen nodig hebben.
- Vermeld bij een bestaande aandrijving ook het type en stuur een foto van de open inrit mee. Beoordeel de keuze opnieuw met de windbelasting in gedachten; een motor die eerst geschikt was, is mogelijk niet geschikt voor de nieuwe vulling.
Bijbehorende onderdelen en onderwerpen: vullingen vergelijken, limieten van aandrijvingen, elektrische vergrendeling.
Aanslagen, grondgrendels en vergrendeling
Bepaal de positie van de aanslagen en de vergrendelmethode samen met het frame. Houd voor de montage van een grondgrendel of slot een stevige plek en voldoende bedieningsruimte vrij.
- Kies de sluit-aanslag op basis van de onderrand van het frame en de afgewerkte bestrating.
- De openingsaanslag en de vanginrichting voor het poortblad hebben verschillende functies.
- Kies een handbediende grondgrendel samen met debijbehorende sluitplaat; vergelijk de afmetingen.
Bereid de vergrendeling voor voordat het frame wordt afgewerkt.
Controleer bij een automatische poort vooraf of de aandrijving een elektrisch slot vereist en hoe dit moet worden bekabeld. Bepaal bij overlappende poortbladen de sluitvolgorde.. De handbediende grondgrendel mag de aandrijving niet blokkeren wanneer die wordt ingeschakeld.
Test de poort met de hand voordat u de aandrijving monteert
- Controleer vóór het aflassen op een vlakke ondergrond de afmetingen, diagonalen en vlakheid van het frame.
- Zorg er bij de montage voor dat de pennen op één lijn liggen. Test met de geplande vulling, niet alleen met het lichte, ongevulde frame.
- Doorloop de volledige bewegingsboog van beide poortbladen. Controleer de afstand tot de bestrating, paal en het hek, evenals de posities van de aanslagen.
- Het poortblad moet soepel bewegen, zonder aan te lopen of vanzelf te bewegen. Controleer daarna opnieuw de voorbereide bevestigingsmaten van de consoles en monteer de vooraf gekozen aandrijving.
Als het poortblad bij handmatig openen moet worden opgetild, lost een sterkere motor het mechanische probleem niet op.. Verhelp eerst de oorzaak voordat u de automatisering installeert.
Stuur ons de afmetingen van het poortblad, informatie over de vulling en een foto van de paal, als u twijfelt over het scharnier, de aanslag of de ruimte voor de console.
