Électronique du portail : à quoi servent tous les composants ?
Aperçu des équipements électroniques indispensables et optionnels
L’automatisation d’un portail commence par le moteur, mais ne s’arrête pas là, loin de là. Quelques composants supplémentaires sont nécessaires au bon fonctionnement du portail. Certains sont inclus d’office, d’autres étendent les fonctionnalités du moteur, et d’autres encore sont en option.
Électronique pour motorisations de portail
Chaque composant associé à une motorisation a son utilité. Prenez le temps d’étudier les différents composants et de vous familiariser avec les fonctions de chacun.
| Électronique pour motorisations de portails coulissants | Détail | ||
|---|---|---|---|
 |
Motorisation coulissante seule | Détail  |
|
|
La pièce maîtresse est bien sûr la motorisation elle-même. Un moteur électromécanique Nice avec centrale de commande, qui assure l’automatisation complète du portail. |
|||
 |

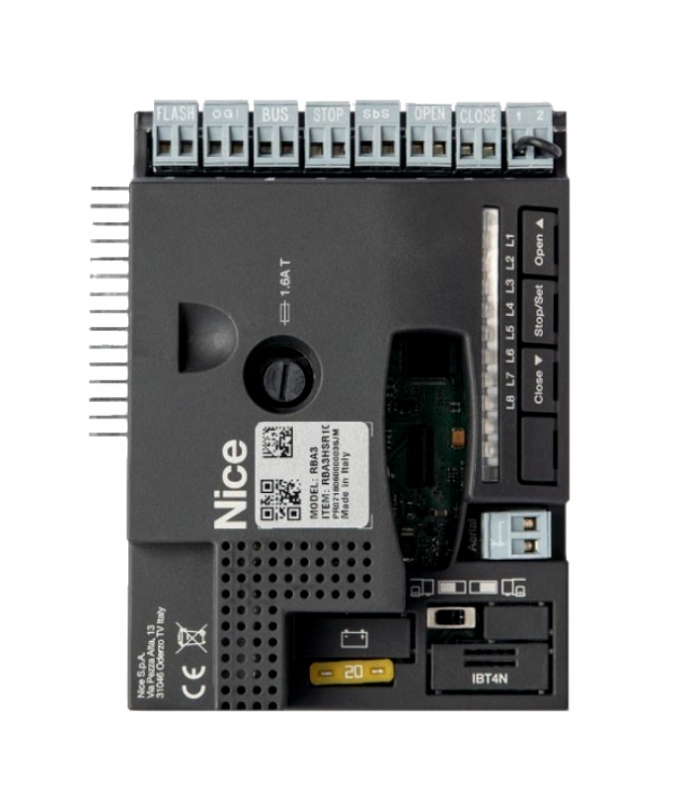

Centrale de commande | Détail |
|
|
La centrale de commande est intégrée à chaque motorisation coulissante.. Elle est directement intégrée à la motorisation : inutile de la chercher dans le carton. Le récepteur et les autres équipements électroniques complémentaires se raccordent à la centrale de commande. |
|||
 |
Récepteur | Détail |
|
|
Le récepteur sert à recevoir le signal radio des télécommandes (émetteurs). Le récepteur capte le signal de la télécommande, le décode et transmet la commande à la centrale. Attention : certaines centrales intègrent déjà un récepteur, qui peut donc ne pas être fourni dans le pack.. Il existe différents types de récepteurs : des récepteurs classiques pour télécommandes, des récepteurs Wi-Fi pour les applications mobiles ou des récepteurs GSM pour la commande par téléphone portable. |
|||
 |
Télécommande (émetteur) | Détail |
|
|
La télécommande (également appelée émetteur) est un dispositif qui communique avec le récepteur. La portée de communication entre ces deux appareils dépend du récepteur et de l’antenne. Les télécommandes se déclinent en différentes formes, tailles et couleurs, et offrent diverses fonctionnalités.. Le nombre de boutons détermine le nombre de portails que vous pouvez commander (motorisations) ou permet d’attribuer différentes commandes au portail à l’aide de boutons distincts. La compatibilité des télécommandes dépend de leur codage. Le plus simple est d’acheter une télécommande identique à celle que vous utilisez actuellement. Nous serons toutefois ravis de vous conseiller sur la compatibilité et l’achat d’une nouvelle télécommande. |
|||
 |
Cellules photoélectriques de sécurité | Détail |
|
|
Les cellules photoélectriques de sécurité s’installent de chaque côté de la largeur de passage. Elles créent un faisceau infrarouge, dont l’interruption, par exemple par une voiture ou un piéton, envoie un signal à la motorisation lui indiquant de arrêter le mouvement du portail, voire d’empêcher son ouverture. |
|||
 |
Feu clignotant | Détail |
|
|
Le feu clignotant, également appelé lampe d’avertissement, remplit trois fonctions importantes - 1) il signale visuellement l’ouverture et la fermeture du portail, 2) il intègre une antenne qui augmente la portée des télécommandes, et 3) il peut diagnostiquer les défauts de la motorisation : il les signale par des clignotements dont le nombre indique la nature du problème. Grâce à ce feu clignotant, vous pouvez augmenter la portée des télécommandes jusqu’à environ 150 mètres (contre 20 mètres initialement) et détecter plus rapidement un défaut du moteur. |
|||
 |

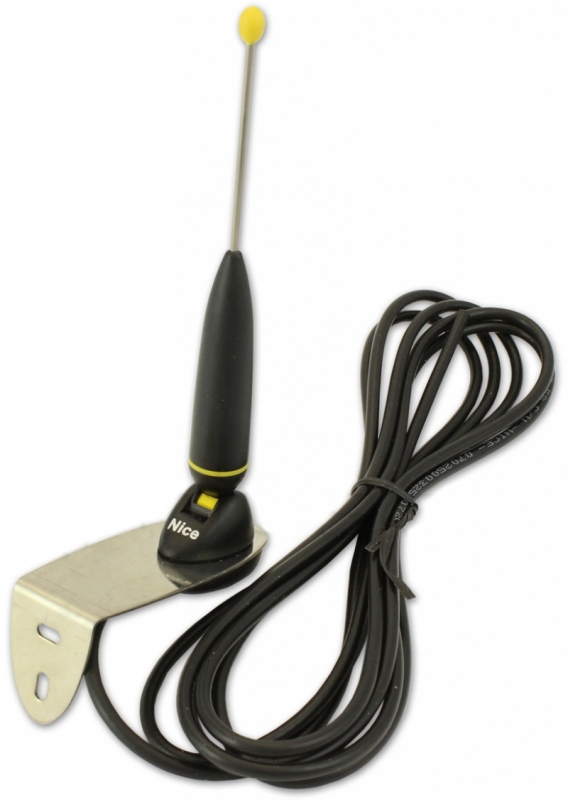

Antenne externe | Détail |
|
|
Une antenne externe augmente la portée des télécommandes jusqu’à environ 150 mètres (contre 20 mètres initialement). C’est une solution si vous n’avez pas de feu clignotant ou ne souhaitez pas en installer un, pour quelque raison que ce soit, mais que vous voulez augmenter la portée de la télécommande. |
|||
 |
Alimentations de secours | Détail |
|
|
La motorisation est un appareil électronique : sans alimentation électrique, elle ne fonctionne pas. Dans ce cas, la motorisation reste verrouillée et vous ne pourrez pas déplacer le portail à la main. Le pack contient toutefois des clés de déverrouillage, ou vous pouvez acheter séparément une alimentation de secours qui permet d’effectuer quelques cycles supplémentaires en cas de coupure de courant (environ 10). L’alimentation de secours peut être une batterie rechargeable, rechargée en continu par le réseau électrique, ou même un panneau solaire. |
|||
