NICE ROAD - comment raccorder un interrupteur (visiophone, interphone) à un moteur
La sonnette vidéo domestique, l’interphone ou tout autre interrupteur se raccorde à l’automatisme NICE Road sur un contact sec aux entrées 1 et 2.
Raccordement d’appareils externes supplémentaires à l’automatisme

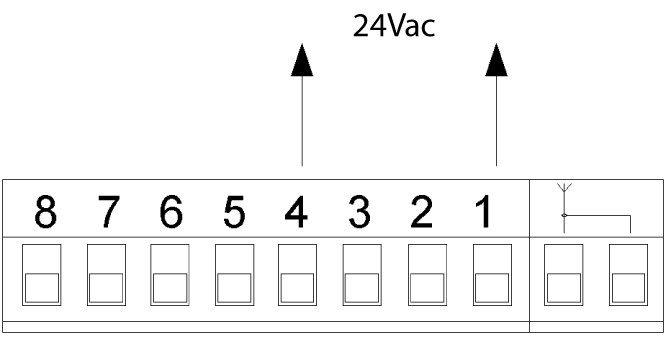

Si vous devez raccorder à l’automatisme des appareils supplémentaires nécessitant une alimentation externe (par exemple un éclairage de signalisation, un sélecteur à clé, des cartes magnétiques, etc.), raccordez l’appareil conformément au schéma. La tension fournie est de 24 Vcc, de -30 % à +50 %, pour un courant maximal de 100 mA.

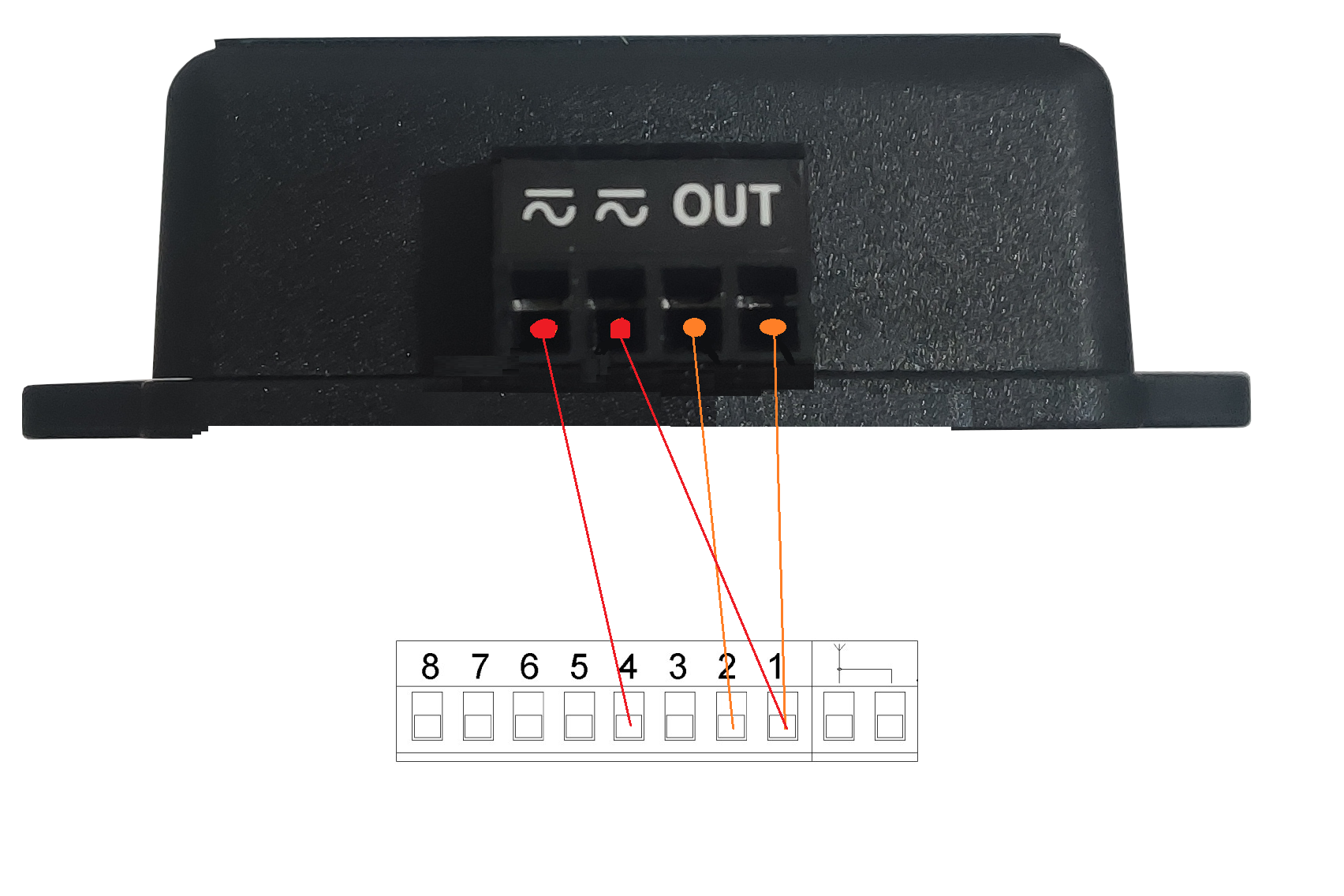

Exemple de raccordement d’un module GSM GSM-05 à la centrale de commande NICE RBA4R10 (automatisme NICE ROAD) :
