Charnières désaxées

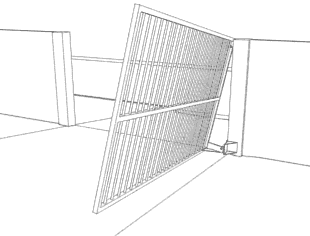

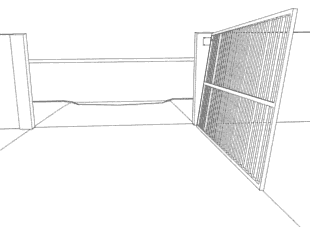

Portail battant peut également être installé dans des endroits où le terrain est en pente ascendante, ce qui entrave le mouvement du vantail. L’utilisation de charnières déportées permet au portail de se soulever légèrement à l’ouverture, de sorte qu’il suit la pente ascendante du terrain. En position fermée, le portail est droit et ressemble à un portail battant classique. L’angle correspondant à la pente du terrain n’apparaît que lorsque le portail est ouvert.

Calcul

Le déport du portail par rapport à la charnière inférieure, nécessaire pour faire « monter » le portail, peut être estimé ainsi :

Déport = hauteur du portail / largeur du portail x dénivelé.

Les charnières déportées sont réglables selon différents angles de pente et différents types de portail et de poteau. Elles sont largement universelles.

Motorisation d’un portail en pente

Le moteur destiné à ce type de portail doit être légèrement surdimensionné, car il doit soulever une partie du poids du portail, alors qu’un portail standard se déplace horizontalement. L’idéal est d’utiliser un moteur 230 V plus puissant (moins sensible).
