CAIS Kit autoportant 73x61x3,5 pour portail coulissant avec une largeur de passage de 4,5m, profilé Fe perforé KIT DINO SBE 02
| Disponibilité du produit : | sous 3 jours | Nous expédions habituellement les marchandises sous 3 jours. |
|---|
sous 3 jours
346,78 € TTC
| Poids |
|---|
| 45 kg |
Description du produit CAIS Kit autoportant 73x61x3,5 pour portail coulissant avec une largeur de passage de 4,5m, profilé Fe perforé KIT DINO SBE 02
Kit de composants CAIS DINO SBE 02 pour la fabrication d’un portail coulissant autoportant avec une largeur de passage jusqu’à 4,5m/325kg. Tous les composants, à l’exception du profilé en C, sont galvanisés.
| Le kit CAIS-DINO-SBE-02 contient : | ||||
|---|---|---|---|---|
|
1 × | Profil en C 73x61x3,5mm avec trous de fixation par vis, Fe, 6m | CAIS-STAGE-SB-6 | |
|
Profil de guidage en C vissé sous le portail, qui permet à celui-ci de coulisser sur des chariots ancrés dans une fondation en béton. Sans traitement de surface, fer brut.
|
Détails
|
|||
|
2 × | Chariot à huit galets à roulement, SPEED SE | CAIS-SPEED-SE | |
|
Chariot en acier galvanisé avec 8 roulettes métalliques. |
Détails
|
|||
|
1 × | Rampe d’accès inférieure – pour profilé en C 73x61x3,5 | CAIS-RUN-S | |
|
La butée de réception inférieure pour portail coulissant s’insère dans le profil en C et s’y fixe à l’aide d’une plaquette de serrage. À la fermeture, la rampe s’engage dans la butée inférieure afin de soulager le portail. |
Détails
|
|||
|
1 × | Butée basse pour profil en C 73x61x3,5 | CAIS-LAST-S | |
|
Poche de réception montée en bas du poteau de butée. Elle réduit les forces de compression et de traction exercées sur les chariots lorsque le portail est fermé. |
Détails
|
|||
|
1 × | Embout de profil en C 73x61x3,5 | CAIS-PILOT-SN | |
|
Le cache pour profilé en C de portail coulissant se monte au début et éventuellement à l’extrémité du profilé de guidage en C. Il s’insère dans le profilé en C et s’y fixe à l’aide d’une plaque de serrage. |
Détails
|
|||
|
1 × | Embout de profilé en C 73x61x3,5 avec fixation sur le rail de guidage | CAIS-PILOT-SR | |
|
Le cache CAIS PILOT SR pour profil en C de portail coulissant se monte à l’extrémité du profil de guidage en C. Le cache se fixe sur la butée de portail CAIS RUN S. |
Détails
|
|||
|
1 × | Notice de montage du kit autoportant |
Télécharger
|
|
|
Notice de montage avec schémas de câblage illustrés et instructions de programmation et d'appairage des télécommandes. |
||||
Kit de vis et d’écrous à sertir pour la fixation
Avantages et caractéristiques du kit CAIS DINO SBE 02
- Montage simple grâce à des détails bien pensés et installation rapide par vissage du profilé en C sur la structure, sans avoir besoin de souder le profilé en C.
- Vis de fixation et écrous à sertir inclus pour fixer le profilé en C à la structure à travers les trous du profilé, espacés d’au moins 400mm.
- Profilé en C en acier brut, sans traitement de surface, doté d’un numéro de série et testé à 100 % avec les chariots : sa précision est irréprochable.
- Roulements de chariots de haute qualité. Les centres des roulettes des chariots sont percés et non découpés au laser.
- Testé de -37°C à +50°C
- Acier allemand. Robots japonais, fabriqué en République tchèque
Exemple d’utilisation du kit pour la fabrication d’un portail coulissant autoportant CAIS DINO SBE 02

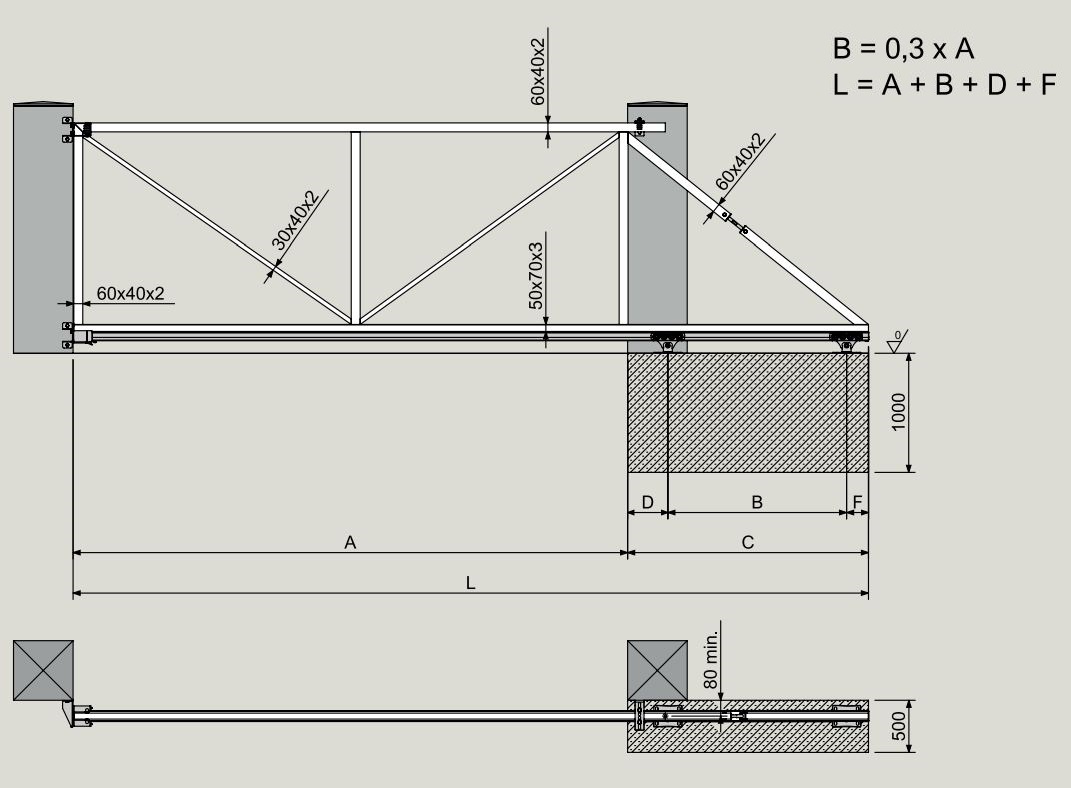

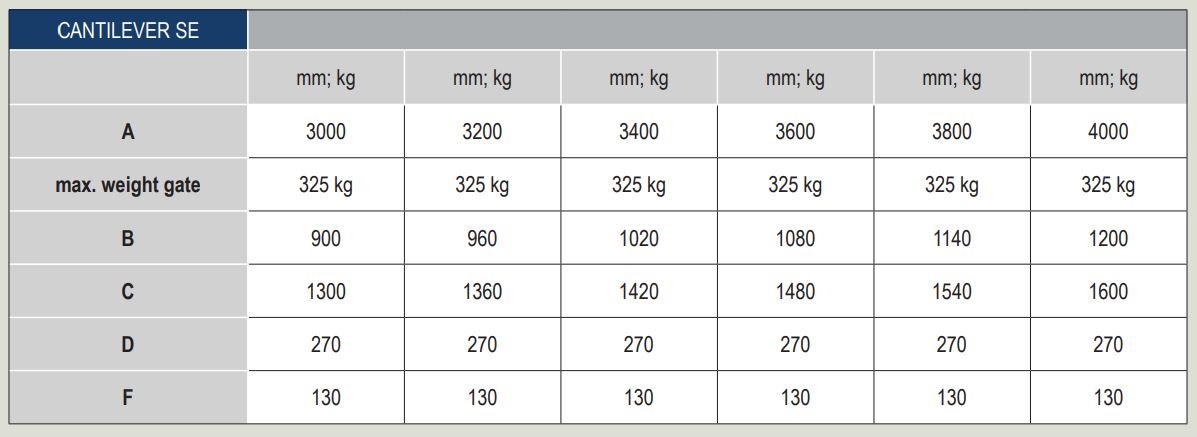

Le kit convient à une largeur de passage allant jusqu’à 4,5 m et à un poids total de portail de 325 kg. Le schéma suivant indique les cotes correspondant à différentes largeurs de passage, ainsi qu’une proposition de profils de structure adaptés. Le tableau ci-dessous indique les dimensions cotées pour chaque largeur de passage du portail coulissant autoportant.

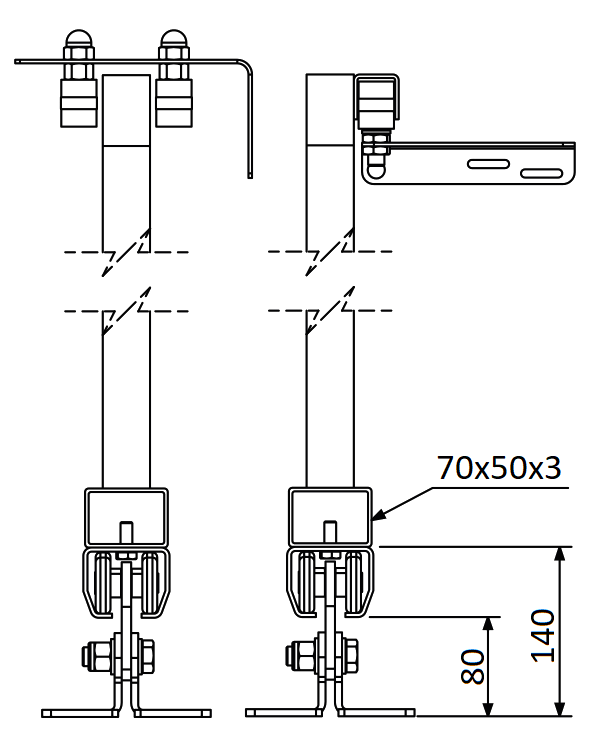

Coupe transversale du portail avec les chariots et le guidage :
Code fabricant d’origine : CAIS KIT DINO SBE 02 1710047
