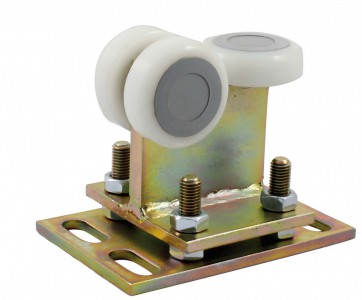

Chariot fixe réglable, 3 roulettes avec platine de montage
| Disponibilité du produit : | En stock | Nous expédions généralement les marchandises dans les 24 heures. |
|---|
en stock
41,32 € TTC
| A [mm] |
B [mm] |
C [mm] |
Hmin [mm] |
Hmax [mm] |
Poids |
|---|---|---|---|---|---|
| 80 | 80 | 5 | 73 | 93 | 4,30 kg |
En stock
41,32 € TTC
| A [mm] |
B [mm] |
C [mm] |
Hmin [mm] |
Hmax [mm] |
Poids |
|---|---|---|---|---|---|
| 70 | 70 | 4 | 78 | 98 | 4,30 kg |
Description du produit Chariot fixe réglable, 3 roulettes avec platine de montage
Chariot fixe réglable pour portails coulissants avec une largeur de passage jusqu’à 3 m et un poids jusqu’à 250 kg. Le chariot est fourni avec une platine de montage incluse dans le prix.
- Variante V-06-1 est compatible avec le profilé C 80x80x5 mm FE et avec le profilé C 80x80x5 mm ZN ainsi qu’avec le profilé C 76x76x3 mm INOX
- Variante V-06-3 est compatible avec le profilé C 70x70x4 mm FE et avec le profilé C 70x70x4 mm ZN ainsi qu’avec le profilé C 83x79x11 mm AL
La possibilité de régler le chariot vous permet d’ajuster l’inclinaison du portail et donc d’assurer son bon fonctionnement (également en fonction du terrain ou de la pente de l’accès).
Tous les kits pour portails autoportants à prix avantageux.
Dimensions de la platine de montage du chariot
| A[mm] | B[mm] | C[mm] | D[mm] | Longueur totale du chariot, roulements compris[mm] |
|---|---|---|---|---|
| 180 | 120 | 75 | 140 | 180 / 135 (roulements dans la partie supérieure) |
 |
||||
Ancrage des chariots porteurs du portail autoportant :
Les chariots porteurs peuvent être fixés :
- sur des tiges filetées que vous scellez directement dans la fondation
- sur des tiges filetées scellées chimiquement dans une fondation en béton déjà durcie
- sur des goujons d’ancrage à frapper dans une fondation en béton déjà durcie
Le côté le plus étroit des trous dans les platines de montage mesure 17mm, ils sont fixés avec un filetage M16. Toutes les méthodes conviennent ; tout dépend de celle que vous maîtrisez le mieux.
