Chariot oscillant entièrement métallique réglable, 5 galets avec platine de montage
Zn| Disponibilité du produit : | En stock | Nous expédions généralement les marchandises dans les 24 heures. |
|---|
en stock
49,51 € TTC
| A [mm] |
B [mm] |
C [mm] |
Hmin [mm] |
Hmax [mm] |
Poids |
|---|---|---|---|---|---|
| 70 | 70 | 4 | 95 | 115 | 6,20 kg |
en stock
49,51 € TTC
| A [mm] |
B [mm] |
C [mm] |
Hmin [mm] |
Hmax [mm] |
Poids |
|---|---|---|---|---|---|
| 80 | 80 | 5 | 90 | 110 | 6,20 kg |

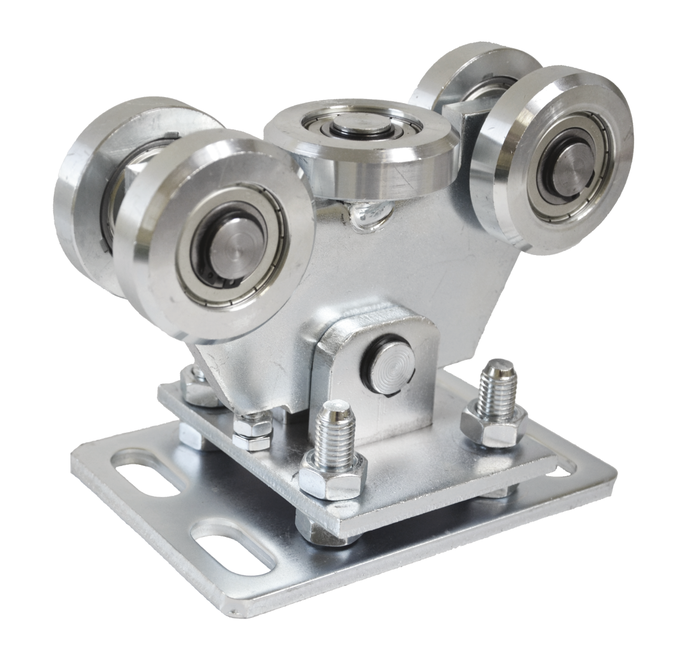

Description du produit Chariot oscillant entièrement métallique réglable, 5 galets avec platine de montage
Chariot entièrement métallique pour portails autoportants portails coulissants d’un poids maximal de 600 kg et d’une largeur de passage maximale de 5 m. Le chariot est fourni avec une platine de montage incluse dans le prix.
- La version V-02-5 est compatible avec le profilé en C 80x80x5 mm FE et avec le profilé en C 80x80x5 mm ZN
- La version V-02-4 est compatible avec le profilé en C 70x70x4 mm FE et avec le profilé en C 70x70x4 mm ZN
La possibilité de régler le chariot vous permet d’ajuster l’inclinaison du portail et donc d’assurer un mouvement fluide (également en fonction du terrain ou de la pente du passage).
Le débattement du chariot permet de répartir uniformément le poids/la pression du portail sur tous les galets à roulement des chariots, à chaque instant du mouvement du portail. Le chariot est équipé d’un écrou M8 pour le réglage du débattement.
Tous les lots à prix avantageux pour portails autoportants.
Ancrage des chariots porteurs d’un portail autoportant :
Les chariots porteurs peuvent être ancrés :
- sur des tiges filetées que vous scellez directement dans la fondation
- sur des tiges filetées scellées chimiquement dans une fondation en béton déjà durcie
- sur des goujons d’ancrage à frapper dans une fondation en béton déjà durcie
La dimension minimale des trous dans les platines de montage est de 19mm, le montage se fait avec un filetage M18. Toutes ces méthodes conviennent ; choisissez celle que vous maîtrisez le mieux.

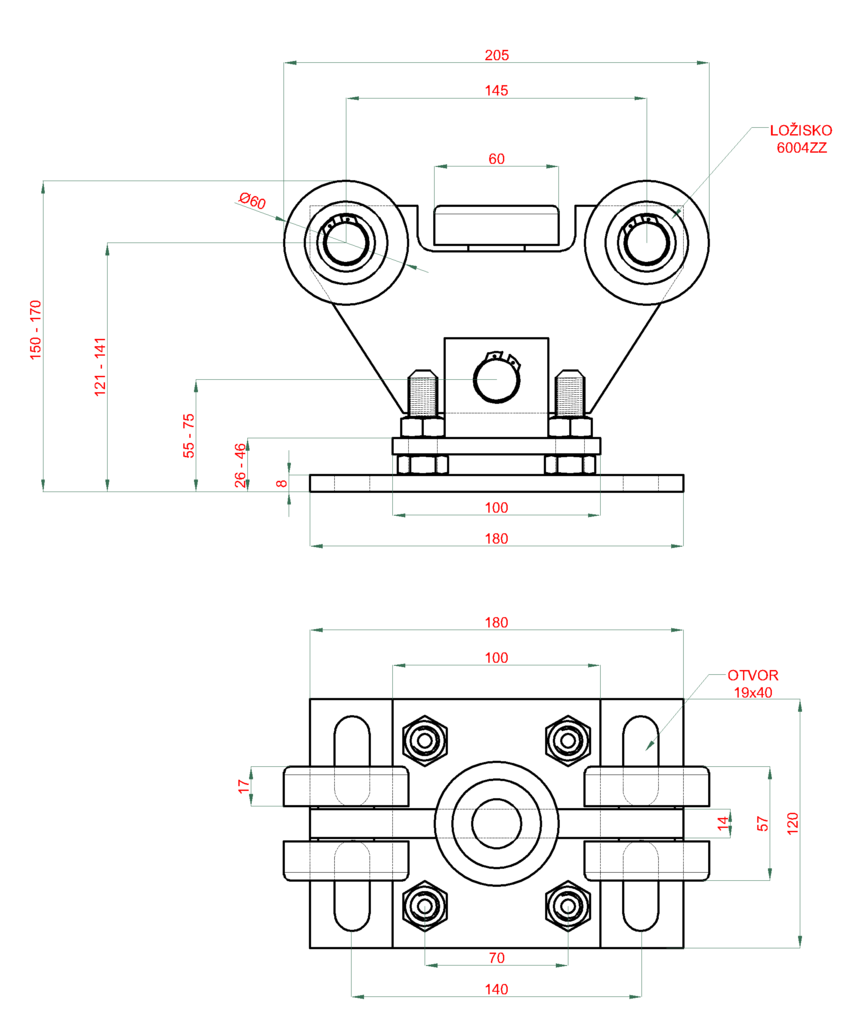

Schéma du chariot 70×70×4 :

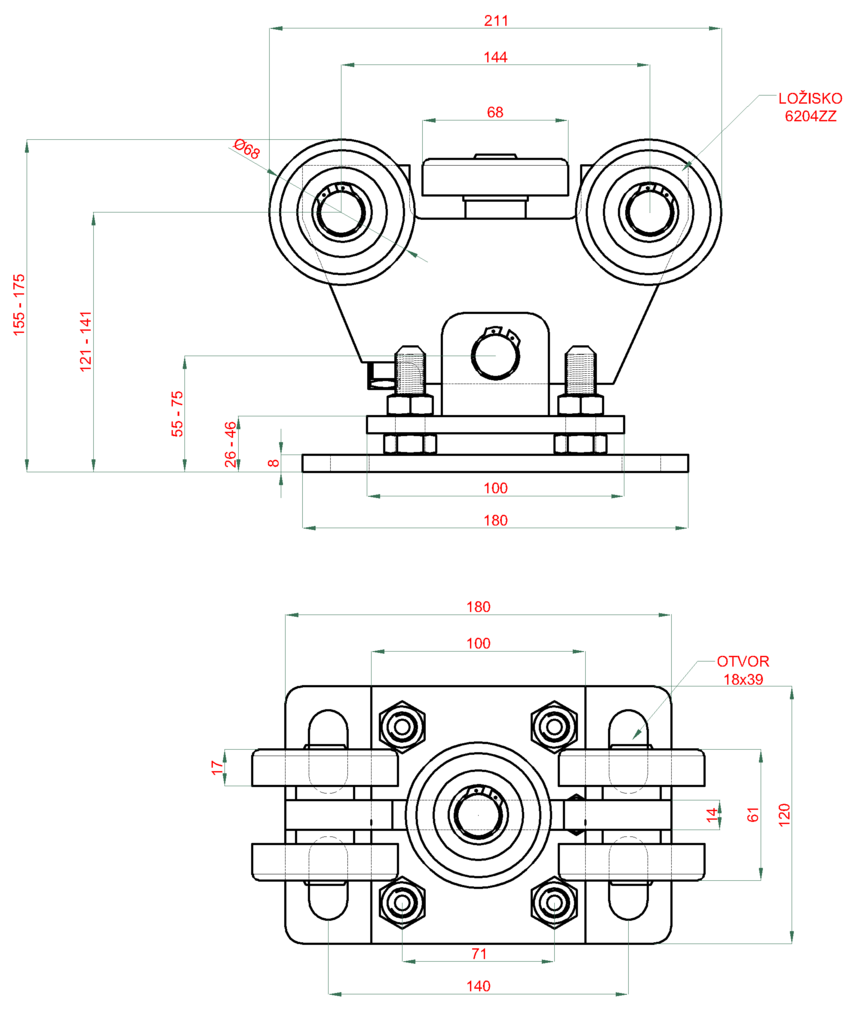

Schéma du chariot 80×80×5 :
360° :
